Какой кабель использовать для домашней проводки

Правила хранения и перевозки

При перемещении изделия, необходимо катить барабан аккуратно, не кидая его. Иначе можно повредить жилы и снизить срок эксплуатации провода. Для перемещения и погрузки должен быть специальный кран.

Правильное хранение на складе

Хранить изделие необходимо только в сухом помещении, вдали от отопительных приборов или открытых солнечных лучей. Время от времени проверять целостность упаковки, так как на складах часто бывают грызуны, которые могут повредить оболочку. Иногда разрешается располагать кабельные барабаны под навесами на открытом воздухе. Но такое пребывание не должно превышать 800 часов в общем. В помещении должен обязательно быть ящик с песком, который понадобится в случае пожара.

Вам это будет интересно Распайка интернет кабеля

Требования к перевозке любых кабелей:

• влага, осадки и солнечные лучи не должны попадать в грузовое отделение автомобиля;
• не разрешается горизонтальное передвижения барабана, чтобы не испортить кабель (за исключением воздушной перевозки);
• кабельный барабан должен фиксироваться в грузовом отсеке, чтобы во время перевозки не двигался по нему.

Обратите внимание! Срок службы кабелей зависит от того, как правильно его хранили и перевозили. Правильная перевозка барабанов

Правильная перевозка барабанов

Расшифровка и виды

Поскольку в аббревиатуре ВВГ на первом месте отсутствует буква «А», то жилы изготавливаются не из алюминия, а из меди. Две буквы «В» указывают на то, что оболочка каждой отдельной жилы и внешняя изоляция кабеля в целом производятся из поливинилхлорида. Стоящая на последней позиции буква «Г» говорит о том, что провод – голый, на нем нет брони или другой вспомогательной защиты. Именно поэтому востребованы дополнительные средства при наружной прокладке.

Модификации оболочки

ВВГ имеет огромное количество разнообразных модификаций. При этом аббревиатура дополняется буквами латиницы и/или кириллицы. С точки зрения конструкции, кабель идентичен независимо от модификации. В его состав добавляются определенные вещества, усиливающие те или иные свойства.

Подробнее о популярных модификациях ВВГ:

1. ВВГнг. Приставка «нг» указывает на то, что данная модель кабеля является негорючей. В ПВХ-оболочку добавляют особые ингредиенты, не распространяющие горение. Кабель не будет гореть сам по себе и не поддерживает процесс даже в случае групповой прокладки с другими проводами.
2. ВВГнг LS – разновидность негорючего ВВГ, который при воздействии огня выделяет минимальное количество дыма.
3. ВВГнг LSLTx. Такой провод, помимо минимального выделения дыма, не выбрасывает в окружающую среду токсичные вещества. Изделие не загорится при воздействии огня в течение продолжительного времени, благодаря чему может использоваться в системах аварийного освещения или на участках, где предъявляются высокие требования к пожарной безопасности. К таковым можно отнести медицинские и детские учреждения.
4. ВВГнг HF – кабель, оболочки которого не содержат галогенных веществ, в том числе хлора. В результате при выделении дым (пусть и в минимальном количестве) не содержит токсинов.
5. ВВГнг FRLS – вариант ВВГ, характеризующийся наибольшей устойчивостью к огню и предназначенный для группового монтажа. Кабель не будет возгораться даже при воздействии открытого огня (до трех часов). Возможным это стало благодаря содержанию слюды в защитной оболочке. В процессе горения выделяется минимум дыма.
6. ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами.

Подводя итог, отметим, что в конструкцию любой разновидности ВВГ-кабеля заложена поливинилхлоридная оболочка, не поддерживающая горения при индивидуальном монтаже. Для групповой прокладки требуется подбирать иные модели с приставкой «нг».

Число токоведущих жил и их форма

Независимо от модификации, ВВГ может изготавливаться с разным количеством проводников – от двух до шести штук. При этом существуют одножильные и многожильные провода сечением 1,5-250 кв. мм. В магазинах можно найти вариации ВВГ с нулевым и защитным проводами. Их отличают уменьшенный диаметр и характерная окраска синим цветом.

Также варьируется форма жил – круглая или сегментная. Последние производятся для провода огромного сечения, чтобы уменьшить диаметр. В случае применения круглых токоведущих жил все промежутки заполняются с помощью пластиката. В модели ВВГнг небольшого диаметра (до 25 мм) заполнение может отсутствовать.

Классификация проводов, отражение в коде

Согласно имеющейся классификации, проводящие элементы разделяют на:

1. Шнуры;
2. Кабеля;
3. Провода.

Потребность ввода данной классификации возникла из-за особенностей применяемых устройств для тех или иных целей. Так, шнуры и провода представляют собой подвид проводящих элементов, требуемых для установки окончательных приборов к сети. Кабеля, наоборот, требуются для монтажа линий электропередач. Поэтому данным видам требуются разные характеристики. Для шнуров и проводов в маркировке обычно присутствует буква Г (гибкий). Кабеля редко имеют данный символ.

Цветовая индикация

Способы прокладки кабеля

Фактически любой кабель может прокладываться двумя способами – открытым и скрытым. Но существуют более специфичные разновидности монтажа, включая формирование воздушных и подземных ЛЭП.

Открытое положение

В соответствии с технико-эксплуатационными характеристиками, заявленными в техническом паспорте кабеля, открытая прокладка возможна на сооружениях и поверхностях, изготовленных из негорючих или трудногорючих материалов. К ним относятся бетон, штукатурка, кирпич, гипсовые изделия и т. д.

Если кабель может быть поврежден при механическом воздействии, то понадобится дополнительная защита. В случае прокладки открытым методом по деревянной конструкции, не поддерживающей горения, следует использовать специальные гофрированные трубы, металлические рукава, кабель-каналы, лотки.

Скрытый вариант

Данный метод монтажа линий электрической передачи наиболее распространен в жилых комнатах. ВВГ может прокладываться в пустотах стен, прятаться под штукатуркой и другими отделочными материалами. При этом желательно подбирать те из них, которые не поддерживают горения.

Поскольку угроза механических повреждений при скрытой прокладке минимальна, поэтому использование дополнительной защиты не требуется. Исключение из правил – монтаж провода в пустотах стен в деревянных домах. В таком случае понадобятся гофрированные трубы и другие негорючие защитные изделия. Для организации скрытой проводки нужно ориентироваться на нормативные документы и ГОСТ, в которых четко прописаны правила монтажа ВВГнг-кабеля.

Расположение под землёй

Без специальных защитных компонентов прокладка ВВГ-кабеля под землей недопустима. Это связано с тем, что конструкция провода не подразумевает использование вспомогательных средств в виде брони. Поэтому, если нет альтернативных вариантов прокладки, придется применять герметичные коробы, сформировав конструкции и эстакады. Для повышения безопасности можно построить тоннели и кабельные канализации.

Общие признаки для этих кабелей

Согласно п.4.1 а)-д) ГОСТ 31996-2012 общие признаки для этих кабелей ВВГ:

п.4.1 а) по материалу токопроводящих жил: медные токопроводящие жилы(без обозначения);

п.4.1 б) по виду материала изоляции токопроводящих жил: изоляция из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В)</strong>;

п.4.1 в) по наличию и типу брони: небронированные (Г),

п.4.1 г) по виду материала наружной оболочки или защитного шланга: из поливинилхлоридного пластиката, в том числе пониженной горючести или пониженной пожарной опасности: наружная оболочка(В),

д) по наличию металлического экрана: без экрана (без обозначения)</strong>;

Конструкция

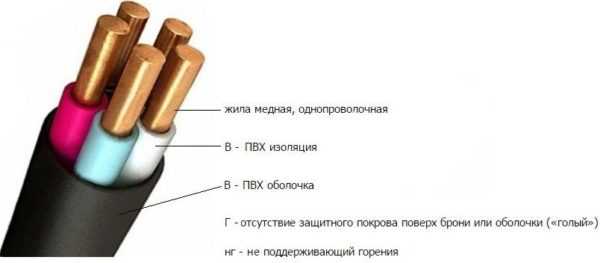

Если посмотреть фото провода ВВГ в поперечном сечении, можно выявить основные элементы. Они одинаковы для разных типоразмеров:

• Жила. Представляет собой проволоку из меди иди алюминия. Первый вариант предпочтительней из-за высокой надежности, электропроводимости, долговечности. Количество жил варьируется от 1 до 5 шт. Для многожильного исполнения выделяют круглое (тип К) и секторное (тип С) расположение жил.
• Изоляция проводника. Изоляционные слои в совокупности с числом жил определяют внешний диаметр кабеля. Материалом слоев выступает ПВХ. Цвет говорит об особенностях проводника — заземление выполняют желто-зеленым, фазы белыми, а нейтраль синей.
• Оболочка. Это черный или серый корпус, выполняющий защитные функции. Производится из ПВХ.

Советы по выбору

Отправляясь на рынок за таким кабелем, будьте осторожны, поскольку большая часть продукции, которую продавцы называют отечественным аналогом NYM-провода, является подделкой. Об этом свидетельствует отсутствие нужной маркировки

Выбирая кабель, обратите внимание на изображенный логотип и маркировку. Надежные и проверенные производители всегда наносят на изделие собственные обозначения

Уже это дает какую-никакую гарантию на то, что изготовитель не боится нести ответственность за выпущенную продукцию и уверен в ее качестве.

Продавцы-консультанты или обычные базарные торгаши могут рекомендовать вам к приобретению провода ШВВП или ПВС, заявляя, что они являются отличным аналогом NYM-кабеля. Не стоит вестись на подобные ухищрения, поскольку в случае с ШВВП и ПВС речь идет об обычных шнурах. Главная характеристика, которая отличает шнур от кабельного изделия, связана с возможностями эксплуатации. Первый зачастую подходит исключительно для коммутации бытовых приборов и техники, а второй – для подключения всей проводки и более сложного оборудования.

Обязательно выбирайте кабель с заземляющей, желто-зеленой жилой, что позволит вам обеспечить высокую безопасность при эксплуатации оборудования и домашней проводки. При выборе сечения продукции нужно руководствоваться простыми и общими правилами. Подключая системы освещения, достаточно воспользоваться проводами сечением 1,5 кв. мм, розетку или выключатели – 2,5, духовую или электрическую печь – от 4,5 кв. мм.

Несмотря на многочисленные отечественные заводы, которые пытаются произвести качественный NYM-кабель, в данном случае лучше всего отдать предпочтение зарубежным заводам из Германии, Франции или Турции. Кто знает, возможно, спустя несколько лет ситуация изменится, но пока мы вынуждены констатировать такой печальный факт. Что касается эксплуатации, то NYM подходит только для внутренней одиночной прокладки. Никаких других вариантов изделие не поддерживает: не стоит вестись на убеждения и обман продавцов!

Провод и кабель ВВГ, технические характеристики, назначение, применение

Значительная часть оборудования, техники, инструментов и приборов в промышленном производстве, торговле и бытовой  области рассчитана на питание от электрических сетей с переменным напряжением до 1 кВ. Соответственно возникает потребность в надежном и безопасном силовомкабеле для передачи и распределения электроэнергии в таких сетях.

В настоящий момент наиболее востребованным изделием для прокладки линий питания и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ в нескольких вариантах исполнения.

 Кабель марки ВВГ расшифровка

В 2010г. в России принят национальный стандарт ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..», содержащий общие технические условия для изделий такого типа, рассчитанных на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки для этого вида кабельной продукции. В соответствии с ней обозначение ВВГ расшифровывается следующим образом:

Вслед за аббревиатурой ВВГ идут цифры, с указывающие на количество жил и площадь сечения каждой.

Рядом с площадью сечения ставится буквенный индекс, обозначающий их вид и форму: О – однопроволочные или М – многопроволочные, С – секторные, К – круглые. Далее, если в кабеле имеются проводник заземления и нулевой провод сечения меньшего, чем основные жилы, то через знак «+» идут их число и площадь сечения.

Если все жилы равного сечения, то в условном обозначении они могут не делиться на группы, также могут отсутствовать индексы вида и формы, если площадь жил меньше 16мм2. В плоском кабеле сразу после ВВГ через тире добавляется буква П (ВВГ-П), все остальное не меняется.

Строение кабеля ВВГ

Строение кабеля ВВГ отражает мировой опыт, накопленный в разработке и эксплуатации силовой кабельной продукции напряжением 0,66; 1 и 3кВ. В нем учитываются положения МЭК 60502 и IEC60502 «Power cables with extruded insulation .. Part 1: Cable for rated voltage of 1 kV and 3 kV». Передача энергии обеспечивается медными проводниками-жилами (до 5 шт. ПВХ-изоляцией. Жилы могут быть однопроволочные и многопроволочные, круглые или секторные с углам сектора 60, 72, 90, 100, 120 и 180 градусов.

Максимальное число жил – 5. Значения диаметров и площади сечения выбираются из заданных ГОСТ Р 53769-2010. Круглые жилы центруются и дополнительно изолируются экструдированным слоем, секторные – тонкой  внутренней оболочкой. Снаружи все виды покрыты прочной оболочкой из ПВХ. Толщина и характеристики слоев регулируются ГОСТ Р 53769-2010.

Кабель ВВГ технические характеристики

Ниже в таблице представлены основные характеристики проводов данной марки.

Стоит отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но в тоже время ГОСТ Р 53769 – 2010 задает только общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции. В связи с этим для получения детальной информации необходимо воспользоваться данными завода-изготовителя.

Применение кабеля ВВГ

Применение силовых кабелей с пластмассовой изоляцией регламентируется национальным стандартом ГОСТ Р 53769 – 2010. В качестве главного критерия для этого используется степень пожарной опасности.

Исходя из таких требований, кабель и провод ВВГ может применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных  помещениях различного назначения, на специальных кабельных эстакадах и т. Групповая прокладка возможна только при использовании средств огнезащиты.

Разновидности кабеля ВВГ

• ВВГ —  медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
• ВВГ-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
• ВВГнг — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
• ВВГнг-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
• ВВГнг-ls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении
• ВВГнг-Пls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как «простой» ВВГнг Ls 3*4мм2. На фото ниже — слева простой LS на 4мм2, справа — frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть. Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит? Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

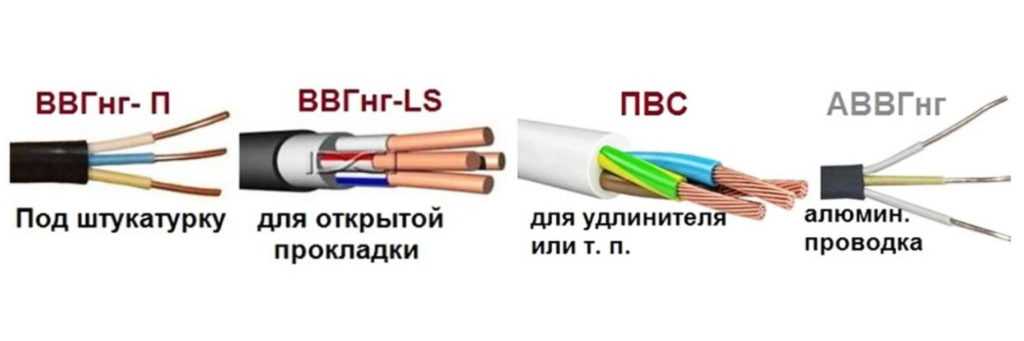

Какие провода не подходят?

Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией — идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.

Провод ПВС

Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников — 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.

Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:

• соединительные концы необходимо залужать и паять;
• имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
• не предполагает их наличия в 1 устройстве.

Провода и шнуры ШВВП, ПВВП

Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы — непродолжительный. Не используют для стационарной проводки.

Провод ПУНП

Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.

Какие провода бывают — все разновидности кабелей и проводов

Что такое силовой электрический кабель и из чего он состоит?

Разновидности и конструктивные особенности электрических проводов

Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция

Какая проводка лучше — сравнение медной и алюминиевой электропроводки

Технические характеристики и область применения силового кабеля ВВГ

Технические характеристики

Для того чтобы иметь полное представление об области использования кабеля ВВГ, необходимо знать его технические характеристики:

• Температурный режим:
  • при укладке не ниже -15°C;
  • при эксплуатации от -50°C до +50°С.
• Радиус изгиба:
  • одножильные провода — не менее 10 наружных диаметров;

  • многожильные провода — не менее 7,5 наружных диаметров.

• Срок службы — 30 лет.
• Длительно допустимая температура при эксплуатации +70°C.
• Максимально допустимый нагрев при КЗ — до +160°C, продолжительность — не более 4 с.
• Нагрев жил в аварийном режиме — не более +80°C.

Кроме того важной может быть такая характеристика, как сопротивление жил кабеля. Оно не должно быть больше тех, что указаны в таблице

Номинальное сечение мм2	1,5	2,5	4	6	10	16	25	35	50
Сопротивление жилы Ом/км	12,1	7,41	4,61	3,08	1,83	1,15	0,77	0,524	0,387

Виды кабеля марки ВВГ

Для различных задач придуманы следующие виды силового ВВГ-кабеля:

• ВВГнг, расшифровка — негорючий;
• ВВГнг ls, расшифровка маркировки — без образования дыма и газа при возгорании;
• ВВГнг FRLS — устойчив к высоким температурам;
• ВВГ п — плоский по форме;
• ВВГнг (а) — пожароустойчивый.

У каждого из этих видов есть особые теххарактеристики.

1. У ВВГнг характеристики отличаются своей универсальностью. Медный силовой провод совместим с монтажом в воде, на суше, на высоте до 4300 м, в сухих и влажных помещениях. Не распространяет горения. Расшифровка ВВГнг — «винил/винил/голый/негорючий». Количество жил — от 1 до 6, если их больше двух, производят скручивание.
2. Для кабеля ВВГнг Is технические характеристики немного отличаются. Дело в том, что он создан для мест с особо высокой вероятностью возгорания. Для ВВГнг Is расшифровка маркировки выглядит так: вининл/винил/голый/негорючий/низкий уровень дыма (ls, или «Low Smoke» в переводе с англ. означает «мало дыма»). У него еще есть подвид ВВГнг A Is с такой расшифровкой: (А) — категория нераспространения горения по ГОСТу. Отличия — допустимо прокладывать в пучках, форм-фактор может быть круглым, треугольным, плоским. В кругложильной проводке этого типа используется девулканизированная резина и заполнитель без галогенов + оболочка с антипиреновыми свойствами. Предельная температура токоведущих жил при коротком замыкании составляет +400⁰С.
3. ВВГнг FRLS — то же самое, что и НГ, только на английском. FRLS означает Fire Resistance Low Smoke, то есть «огнестойкий с малым количеством дыма».

Обратите внимание на испытания горючести различных проводов ВВГ. Еще один интересный тест разных кабелей:

Еще один интересный тест разных кабелей:

Обзор производителей

Лучших производителей определить затруднительно, так как очень часто, к сожалению, встречаются подделки под тот или иной известный российский завод.

В таблице представлены наиболее популярные марки кабеля ВВГнг с указанием ориентировочной стоимости и основных технических характеристик.

Производитель	Марка	Харкатеристика	Ориентировочная стоимость, руб./м
ООО «Кабельный завод «Алюр»	Кабель ВВГнг 2×1,5	Количество жил: 2 Сечение: 1,5 мм2	14
«Подольскабель»	Кабель ВВГнг 3х2,5	Количество жил: 3 Сечение: 2,5 мм2	35
«Энергокабель»	Кабель ВВГнг 3×10	Количество жил: 3 Сечение: 10 мм2	119
«Кольчугинский завод»	Кабель ВВГнг 4×2,5	Количество жил: 4 Сечение: 2,5 мм2	41

Производители

С каждым годом на рынке появляется все больше производителей кабельной продукции. Но опытные мастера рекомендуют обращаться к предприятиям, которые работают свыше 10 лет и имеют положительные отзывы. Ниже представлен список лидирующих фабрик на Российском рынке.

ООО «ГК «Севкабель»

Это один из первых кабельных заводов в России. Завод был основан еще в 1879 году немецким ученым. Предприятие выпускает более 25000 тысяч видов кабелей. Фабрика имеет безупречную репутацию.

ООО «Сарансккабель»

Фабрика была основана в 1950 годах. В 2010 году на предприятии произошла модернизация. Ассортимент пополнился новыми моделями кабелей. Также у них есть испытательный центр кабельной продукции.

Хранение в помещении

ООО «ЭМ-КАБЕЛЬ»

Завод с филиалами в разных точках страны. Производят модели кабелей с различно защитой от плесени, грибков и насекомых. Быстрая доставка и индивидуальный подход к каждому клиенту. Имеют высокий рейтинг по стране.

ООО «КЗ «Эксперт-Кабель»

Фабрика основана относительно недавно, весной 2014 года. Одна из молодых, но хорошо зарекомендованных на Российском рынке.

Ассортимент пока не такой большой, но обладает высоким качеством. Кабели изготавливают по новейшим технологиям. Также осуществляют доставку в любой уголок мира.

В заключении необходимо отметить, что ВВГнг-LS изделия больше подходят для больших предприятий и промышленных объектов. Перед покупкой желательно ознакомится с вышеупомянутыми фабриками поближе.

Кабель NYM отличия

Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.

Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков.
Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ.
M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений

Также встречаются похожие названия НУМ и NUM. Это вовсе не подделки, как может показаться на первый взгляд. Их выпускают те же заводы по своим техусловиям, но уже без сертификата VDE.

Технические параметры:

NYM можно назвать зарубежным аналогом ВВГнг, хотя более близка к нему другая марка – ВВГз. ”З” – это заполнитель.

Сфера применения кабеля ВВГнг(А)-LS

Кабель ВВГнг(А)-LS рассчитан на эксплуатацию в электросетях под напряжением 0.66 или 1 кВ частотой до 50 Гц. Он одинаково хорошо подходит для использования в районах с холодным, умеренным и тропическим климатом. Допускается прокладка кабеля ВВГнг(А)-LS в следующих условиях:

• в сухих и сырых помещениях, в том числе частично затапливаемых, с любым уровнем коррозионной активности;
• по специальным кабельным конструкциям, блокам и мостам;
• в воздухе при отсутствии риска механических повреждений;
• в помещениях с высокими требованиями к пожарной безопасности;
• во взрывоопасных зонах категорий B-Iб, B-Iг, В-II и В-IIа;
• на объектах атомной энергетики.

Отсутствие брони позволяет прокладывать кабель ВВГнг(А)-LS в подверженных вибрации районах. Разрешается монтировать его на горизонтальных, вертикальных и наклонных кабельных трассах.

Обозначение количества жил, их сечения и строения кабеля

Дальнейшие обозначения указывают на количество жил, их толщину и конструктивные особенности:

• Первая цифра – количество жил.
• Вторая – площадь их сечения.

Например, провод ВВГ 3×2 имеет 3 жилы номинальным сечением 2 мм2.

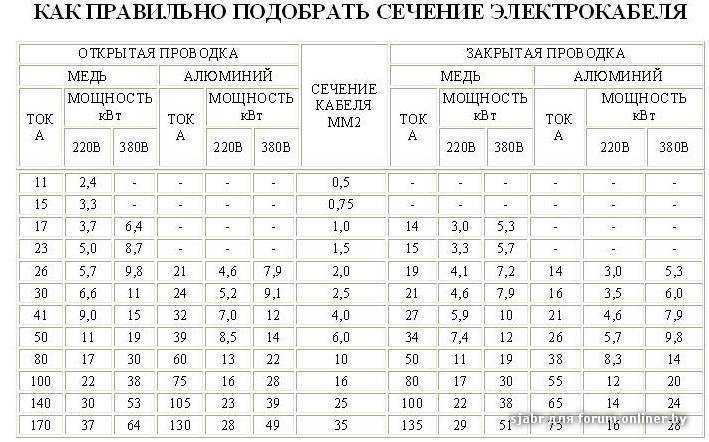

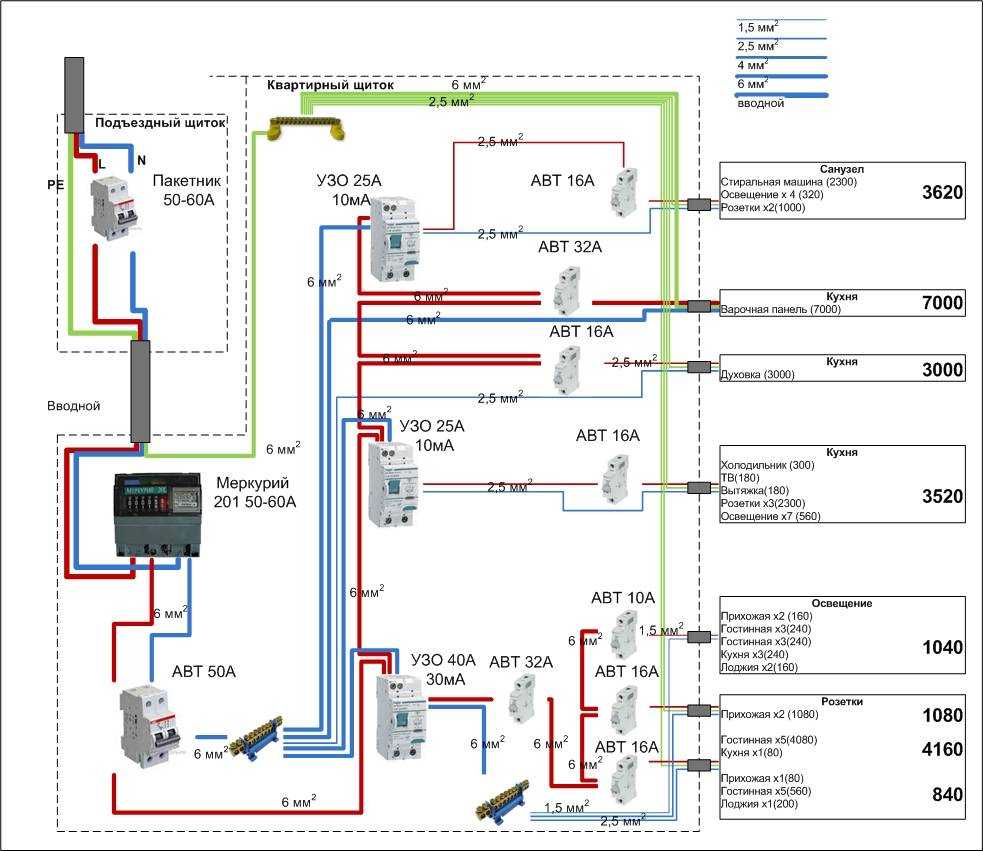

Выбор сечения жил производится с учетом предполагаемой нагрузки, которая будет подключаться посредством кабеля:

• Для освещения подойдет кабель ВВГ 3×1,5.
• На розетки может приходиться гораздо более существенная нагрузка, поэтому и провод надо взять посолидней. Площадь сечения его жил не должна быть меньше 2,5 мм2, поэтому розеточный «минимум» – кабель ВВГ 3×2,5. Но лучше взять с запасом, чтобы потом не пришлось переделывать проводку.
• Для подключения электрических печей, стиральных машин или других энергозатратных электроприборов сечение провода должно быть не менее 4 мм2.

Маркировка также показывает конструктивное строение кабеля:

• Если жила состоит из нескольких скрученных проволок, то указывается буква «М», однопроволочные обозначаются буквой «О».
• Форма жил: «С» – секторные, «К» – круглые.
• Через знак «+» указываются характеристики нулевого или заземляющего провода, если они имеются и отличаются по сечению от остальных жил.
• Последняя цифра показывает номинальное напряжение в кВ, на которое рассчитан кабель.
• Провод с обозначением ВВГ-п («п» – плоский) в быту используется довольно редко. Жилы в нем уложены в ряд, сам он имеет плоскую форму. В основном служит для подключения мощных промышленных установок.

ВВГнг-HF

ВВГнг HF – это силовой кабель, используемый для проведения и монтажа электросетей переменного тока с напряжением в 660В и 1000В. В первую очередь кабель ВВГнг HF рекомендован для организации питания приборов освещения и электрооборудования на крупных производственных и общественных объектах: электростанциях, заводах, объектах нефтехимической промышленности, стадионах, концертных залах, вокзалах, аэропортах, учебных и медицинских заведениях, магазинах и других зданиях с повышенными требованиями к пожарной безопасности.

Характеристики кабеля ВВГнг HF:

• расчетное напряжение: до 1 кВ;
• эксплуатационный температурный диапазон окружающей среды: -30˚C — +50˚C;
• температура прокладки кабеля (без подогрева): не ниже -15˚C;
• относительная влажность в помещении (при +35˚С) – до 98%;
• максимальный нагрев жил во время работы: до 70˚С (до 90˚C в ПВВГнг);
• максимальный нагрев кабельных жил при перегрузке: до 90˚C (до 130˚C в ПВВГнг);
• максимально допустимая температура продолжительного воздействия – 400˚C;
• наименьший допустимый радиус сгиба провода при монтаже: 10 диаметров для одножильных кабелей и 7,5 – для многожильных;
• срок эксплуатации – 30 лет.

Как выбрать кабель ВВГнг

Перед приобретением кабеля, планирующегося для использования в домашней электропроводке, требуется определить необходимое сечение жил в соответствии с имеющейся нагрузкой. При этом сечение необходимо принять с запасом.

При выборе кабеля нужно проверить:

• жилы;
• форму;
• сечение.

Жилы

Этот элемент — основа конструкции любого кабеля. ВВГнг выпускается как в одножильном, так и в многожильном исполнении (до 5 жил).

Судить о количестве жил можно по маркировке изделия.

К примеру, ВВГнг 3х2,5 является трехжильным с сечением каждой 2,5 мм2. Каждая из имеющихся жил может быть отдельной, либо содержать несколько отдельных проволок, сплетенных между собой. Определить это можно так же по маркировке. Многопроволочные жилы записываются в маркировке буквой М, однопроволочная жила показывается при помощи литеры О.

Форма

В зависимости от способа укладки жил, провод ВВГнг выпускается:

• круглым, содержащим жилы небольшого сечения и маркирующимся литерой К;
• сегментным (С), каждая жила которой имеет вид определенной части окружности;
• плоским (П), в котором жилы небольшого сечения уложены вдоль одной плоскости.

Кабель плоской формы с жилами небольшого сечения удобен для настенной прокладки

Сечение

Для кабеля ВВГнг величина сечения составляет от 1,5 до 50 мм2. Однако выпускаются провода сечением до 400 мм2, изготавливающиеся по специальным заказам для определенных проектов.

Электротехнические изделия с большим сечением отличаются лучшей проводимостью, определяющейся как сопротивление проводника на 1 км протяжения провода.

Виды кабелей, расшифровка названия

Аббревиатура ВВГ означает дословно «Винил-винил-голый». В данном случае расшифровка трактуется так:

• первая литера — материал оболочки жил;
• вторая — состав внешней оболочки;
• третья указывает на наличие или отсутствие брони.

Отсюда следует, что и диэлектрические оболочки жил, и внешнее изолирующее покрытие выполнены из одинакового материала — поливинилхлорида (ПВХ-пластиката). Приставка «нг» означает, что в состав добавлены специальные вещества на основе галогенов, препятствующие горению, так как в своей исходной форме ПВХ при определенных условиях поддерживает горение. Дополнительная приставка LS означает, что спецкомпоненты — на безгалогеновой основе, они могут оплавляться, но не будут выделять дым.

«Г» — «голый» — указывает на отсутствие защитной броневой оболочки. Кабель, покрытый броней, имеет в маркировке третью букву «Б».

Кроме того, название косвенно говорит и о материале, из которого сделаны жилы. Отсутствие в самом начале литеры «А» означает, что жилы медные, так как «А» — это алюминий.

Далее по традиции указывается цифровой код, означающий общее число жил и величину их сечения — например, 3×1.5. В данном случае — 3 жилы сечением 1.5 мм каждая.

Провод ПВС

Шнур-провод ПВС — это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.

Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.
