Область применения
Такие характеристики и размерный ряд позволяют применять МГТФ для решения ряда задач. Рассмотрим подробнее, для чего он нужен.
Радиолюбители и профессионалы уже давно поняли назначение и возможности МГТФ. Поэтому используют его характеристики по максимуму – теплостойкость и устойчивость к трению данной марки позволяют использовать провод как внутри электронных устройств, так и снаружи, пропуская его через кабельные вводы или технологические отверстия.
В устройствах, где присутствуют источники повышенной температуры – ТЭНы, спирали, электронные компоненты, которые сильно греются, теплостойкость фторопластовой изоляции позволит не беспокоится о её целостности.
Благодаря этой же характеристике некоторые любители применяют сам провод в качестве нагревателя. Примером этого служит использование МГТФ для обогрева руля или подогрева сидений.
Конструкция провода
Кабель МГТФ имеет одну токопроводящую жилу (1) скрученную из медных проволок. Диаметр проволок – от 0.08 до 0.15 мм. Изоляция жилы (2) выполнена из фторопластовой пленки, которая просто навивается поверх токопроводящего элемента. Фторопласт отличается термической стойкостью, что позволяет эксплуатировать изделие МГТФ при температуре до +220 °C.
Сечение жил варьирует в диапазоне от 0.07 до 0.35 квадратных миллиметров. Рабочая площадь токопроводящей части кабеля определяется количеством и диаметром проволок. Например, в жиле сечением 0.10 мм2 находится 21 медная проволока диаметром 0.08 мм, а для изготовления жилы сечением 0.2 мм2 требуется 19 медных проволок диаметром 0.12 мм.
Фторопластовая пленка способна сохранять эксплуатационные свойства при температурах от — 60 до +220 °C. Так как влага может проникать между витками изоляции, провод МГТФ нуждается в защите от атмосферных осадков, брызг, конденсата и других видов сырости. Для улучшения гидроизолирующих свойств фторопластовую изоляцию спекают. Данная продукция имеет обозначение МС.
Расшифровка и структура проводов МГШВ
Прежде всего, давайте рассмотрим расшифровку названия и структуру провода. Это даст нам понимание основных механических, и отчасти физических свойств провода.
Расшифровка названия МГШВ
Вообще, расшифровка названия проводов имеет определенные стандарты. Но для людей, не часто сталкивающихся с этими аббревиатурами, это может представлять сложность. Поэтому расшифруем каждую букву и цифру в названии.
Маркировка проводов согласно ГОСТ
Итак:
Первая буква у нас «М». Но согласно стандартов самой первой буквой может стоять только «А». Отсутствие «А» в начале аббревиатуры говорит о том, что провод выполнен из меди. Если «А» есть, то это означает, что провод выполнен из алюминия. Медь обладает более высокими, чем скажем у алюминия, токопроводящими свойствами, что является положительным моментом. Но цена такого материала несколько выше.

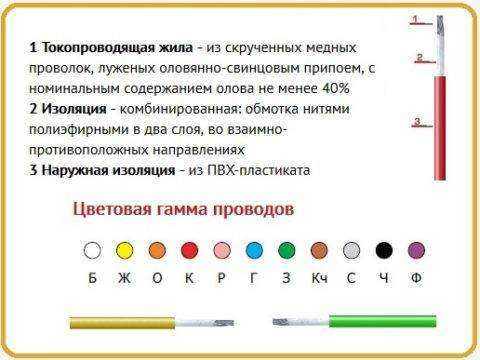

На фото структурная схема провода
- Первая же буква «М» говорит о том, что данный провод является монтажным. В отличие от установочных, его можно неоднократно переподключать и перемещать, что является несомненным плюсом.
- Вторая буква у нас «Г». Она говорит о том, что данный провод является гибким. Это значит, что радиус его изгиба достаточно мал, а сам провод относится не ниже чем к четвертому классу гибкости.
Класс гибкости провода
- Третья бука «Ш». Она говорит о том, что провод имеет изоляцию из шелка. Сейчас, конечно, используется не натуральный материал, а полиэфирные нити, но по своим свойствам они практически соответствуют шелку.
- Четвертая буква «В». Она говорит нам о том, что основная изоляция выполнена из винила. Более правильно этот материал называть поливинилхлорид или попросту ПВХ.
- Но это еще не все. В некоторых случаях, провод еще может содержать маркировку «Э». Он говорит о наличии у такого проводника экрана. Экран выполняется из луженных медных проводников небольшого сечения.
- После этого, в аббревиатуре обычно указываются цифры. Первая из них указывает на количество жил в проводе. Как говорит инструкция заводов-изготовителей, МГШВ провода изготавливают одно-, двух- и трехжильными.
Цветовая гамма проводов МГШВ Последним значением является сечение провода. Для данной марки провода этот ряд не так уж велик. Это могут быть провода сечением в 0,12, 0,14, 0,2, 0,35, 0,5, 0,75, 1 и 1,5 мм2.
Характеристики провода мгшв
Структура провода
Теперь давайте более детально разберемся со структурой провода. Хотя, после расшифровки названия, с ней уже более менее все понятно.
Тем не менее, на некоторых деталях стоит остановиться более детально:
|
|
Прежде всего, это сама токоведущая часть. Как мы уже говорили выше, данный провод относится к изделиям 4-го или 5-го класса гибкости. Это значит, что провод выполнен не менее чем из семи отдельных проволок, свитых воедино. И чем меньше диаметр каждой отдельной проволоки, тем выше гибкость всего провода.
Минимальные диаметры каждой отдельной проволоки нормируются ГОСТ Р 53768-2010. |
|
|
Следующим материалом в изделии является шелк. Его технические характеристики обеспечивают дополнительную защиту от истирания, и исполняют роль основного диэлектрика. Толщина отдельных нитей и всей изоляции в целом, нормируется техническими условиями, и у разных производителей может существенно отличаться. |
|
|
Поверх шелка наносится ПВХ изоляция. Данный материал достаточно гибок и надежен в эксплуатации. Толщина этого слоя зависит от сечения провода, но обычно составляет не менее 0,7 мм. Хотя отдельные производители выпускают изделия и с более низкими показателями. |
|
|
Если провод имеет экран, то он выполняется из медных проволок. Их диаметр обычно составляет 0,15 мм. А для защиты от коррозии, проволока экрана обычно подвергается лужению как на видео. |
Провод МГТФ
Материал и конструкция Провод МГТФ является гибким монтажным термостойким проводом с изоляцией из фторопласта и, соответственно, состоит из:
- — гибкой токопроводящей жилы, которая скручена из медных проволок;
- — изоляции (плотная обмотка пленкой из фторопласта-4).
В какой области применяется
Основное предназначение провода МГТФ — внутрикорпусный и внутриприборный монтаж, в особенности в тех случаях, когда известно о воздействии высоких температур и о высоком напряжении в импульсных сетях. При переменном токе пороговая частота эксплуатации — 5 КГц, максимальное напряжение — 250 В.
Эксплуатируя провод МГТФ и работая с ним, необходимо помнить, что если температура поднимется выше 250 °С, то начнет разлагаться фторопласт-4, выделяя крайне токсичные соединения фтора.
Провод МГТФ: параметры
- 1. Климатические условия эксплуатации УХЛ, диапазон температур от -60 до +220 °С.
- 2. Минимальным электрическим сопротивлением 1 км изоляции для МГТФ проводов считается 10,5 1010 Ом (если условия нормальные) и 10,5 109 Ом (если температура 220 °С).
- 3. Диапазон атмосферного давления, при котором возможна эксплуатация, 0,67 — 295 кПА.
- 4. Устойчив к воздействию относительной влажности воздуха до 98% при температуре до 25 °С.
- 5. Провод может прослужить не меньше чем 25 лет.

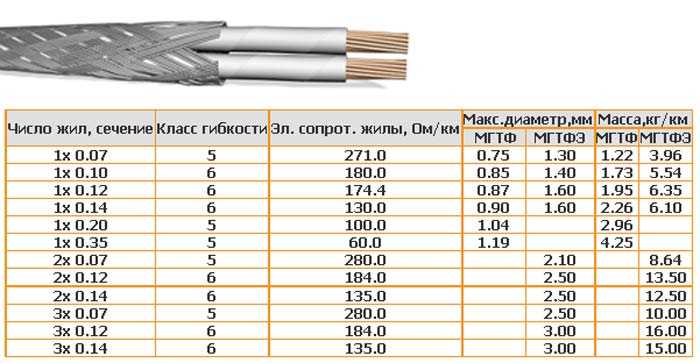

Параметры
МГТФ
| Число жил и сечение, мм² | Число и диаметр проволок в жиле, мм | Класс гибкости | Эл. сопр. жилы, Ом/км | Макс. диаметр по изоляции, мм | Масса, кг/км |
| 1х0,03 | 7×0,08 | 569,45 | 0,56 | 0,63 | |
| 1×0,07 | 14×0,08 | 5 | 271 | 0,75 | 1,22 |
| 1×0,10 | 21×0,08 | 6 | 180 | 0,85 | 1,73 |
| 1×0,12 | 24×0,08 | 6 | 174,4 | 0,87 | 1,95 |
| 1×0,14 | 30×0,08 | 6 | 130 | 0,90 | 2,26 |
| 1×0,20 | 19×0,12 | 5 | 100 | 1,04 | 2,96 |
| 1×0,35 | 19×0,15 | 5 | 60 | 1,19 | 4,25 |
| 1×0,50 | 19×0,18 | 5 | 39 | 1,50 | 6,15 |
| 1×0,75 | 37×0,16 | 6 | 27 | 1,80 | 6,69 |
| 1×1,00 | 19×0,25 | 4 | 19,8 | 1,90 | 10,75 |
| 2×0,07 | 14×0,08 | 5 | 280 | 1,70 | 3,40 |
| 2×0,12 | 24×0,08 | 6 | 184 | 2,00 | 4,89 |
МГТФЭ
| Число жил и сечение, мм² | Число и диаметр проволок в жиле, мм | Класс гибкости | Эл. сопр. жилы, Ом/км | Макс. диаметр по изоляции, мм | Масса, кг/км |
| 1×0,07 | 14×0,08 | 5 | 271 | 1,30 | 3,96 |
| 1×0,10 | 21×0,08 | 6 | 180 | 1,40 | 5,54 |
| 1×0,12 | 24×0,08 | 6 | 174,4 | 1,60 | 6,35 |
| 1×0,14 | 30×0,08 | 6 | 130 | 1,60 | 6,10 |
| 1×0,20 | 19×0,12 | 5 | 100 | 1,70 | 6,40 |
| 1×0,35 | 19×0,15 | 5 | 60 | 1,80 | 7,58 |
| 2×0,07 | 14×0,08 | 5 | 280 | 2,10 | 8,64 |
| 2×0,12 | 24×0,08 | 6 | 184 | 2,50 | 13,50 |
| 2×0,14 | 30×0,08 | 6 | 135 | 2,50 | 12,50 |
| 2×0,20 | 19×0,12 | 5 | 105 | 3,00 | 11,17 |
| 2×0,35 | 19×0,15 | 5 | 62 | 3,00 | 15,50 |
| 3×0,07 | 14×0,08 | 5 | 280 | 2,50 | 10,00 |
| 3×0,12 | 24×0,08 | 6 | 184 | 3,00 | 14,00 |
| 3×0,14 | 30×0,08 | 6 | 135 | 3,00 | 15,00 |
| 3×0,20 | 19×0,12 | 5 | 105 | 3,20 | 15,39 |
Расшифровка маркировки
В маркировке отечественной кабельной продукции заложена информация о том, из чего состоит изделие. Соответственно этих данных достаточно для определения большей части его технических характеристик, потому что параметры, в общем, зависят от применяемых в производстве материалов. Как расшифровывается маркировка провода МГШВ:
- М – монтажный, говорит о том, для чего предназначен – для монтажных работ внутри каких-либо приборов, например.
- Г – гибкий, говорит о классе гибкости токопроводящей жилы 4. Это очень мягкий провод.
- Ш – материал первого слоя изоляции – шелк. Толщина шелковых нитей определяется техническим условием и может отличаться от производителя к производителю. Но эта изоляция применялась в советское время, сейчас – в основном полиэфирные волокна. Такая изоляция нужна и в качестве диэлектрика, и в качестве механической защиты тонких проволок ТПЖ. Не сильно влияет на гибкость.
- В – материал второго слоя изоляции – ПВХ.
- Э – говорит о наличии экрана. МГШВ и МГШВЭ – это провод без и с экраном. Экранированная версия бывает с 2 и 3 токопроводящими жилами.
Механические свойства
К основным параметрам механических характеристик можно отнести:
- Гибкость. Для МГТФ предусмотрено два класса гибкости: 5 и 6.
- Температуру. Данное токопроводящее изделие можно эксплуатировать при температуре от – 60 до +220 градусов. При необходимости данный показатель может быть и выше. МГТФ может самовоспламеняться при температуре 520 градусов. Однако, допустимый предел для изделия – это температурный режим, не превышающий 220 градусов. Данный провод нежелательно эксплуатировать при температурном показателе до 260 градусов. В противном случае изделие начнет плавиться. Данный процесс сопровождается выделениями перфторизобутилена, тетрафторэтилена, оксида углерода и фтористого углерода.
- Невосприимчивость к воздействию кислот, щелочей, жиров и растворителей. Кроме того, данный провод обладает морозостойкостью. МГТФ можно эксплуатировать в агрессивной среде.
Эксплуатационный срок провода не менее двадцати лет.
Технические характеристики на провод МГТФ
Если взять провод МГТФ и технические характеристики данного изделия, то условно их можно разделить на механические и электрические характеристики. Поэтому давайте рассмотрим их по отдельности.
Механические характеристики на провод МГТФ
Основные преимущества провода МГТФ связывают с его механическими характеристиками, но и основные недостатки связаны с этим параметром. Поэтому для начала остановимся на этом критерии выбора провода.
Для любого провода одним из важнейших параметров является его гибкость. Этот параметр определяется классом гибкости, который для проводов МГТФ составляет 5 или 6. Проводов с классом гибкости больше 6 не существует, что позволяет нам сделать соответствующий вывод.
Гибкость провода МГТФ
Еще одним важным аспектом в пользу рассматриваемого вида провода должен стать диапазон температур, в которых провод МГТФ может нормально эксплуатироваться. Он варьирует от — 60⁰С до +220⁰С. Что для тех же проводов из винила с их максимальной температурой в +70⁰С, является просто недостижимым результатом.
Еще одним важным плюсом в пользу провода МГТФ является стойкость материала фторопласт-4, из которой выполнена изоляция и оболочка провода, к агрессивным средам. К таковым относят кислоты, щелочи, жиры и растворители. Кроме того, он морозостоек, тугоплавок и обладает неплохой стойкостью к ударным нагрузкам. Это позволяет монтировать провод вне помещений.
Характеристики провода МГТФ
- Но есть у данного провода и весомые недостатки. Прежде всего это влагостойкость, о которой мы уже упоминали. Провод можно эксплуатировать при влажности не выше 80%.
- Еще одним весомым недостатком является невозможность использовать провод в помещениях с резкими перепадами температур. Это может привести к попаданию влаги под слой изоляции и снижению его изоляционных способностей.
Навивка изоляции на провод МГТФ
- Ну и последним, но не менее значимым отрицательным фактором, является текучесть изоляции. Это значит, что при наличии нагрузки на изоляцию провода она будет растягиваться. Это может привести к уменьшению ее толщины, а иногда и к распутыванию изоляции.
- Нельзя забывать и о том, что если вы собираетесь выполнять монтаж своими руками, то следует применять специальный инструмент для разделки провода. К минусам МГТФ это отнести нельзя, но в качестве дополнительного ограничивающего фактора вполне возможно.
- Что касается цветового оформления жил провода, то здесь имеется только один вариант – бело-розовый. Это цвет фторопласта и дополнительное покрытие на него не наносится. Срок эксплуатации такого провода составляет не менее 20 лет.
Электрические характеристики на провод МГТФ
Но не только механические характеристики провода важны для нас при выборе. В первую очередь любой провод — это проводник электрического тока, поэтому его электрические параметры для нас как минимум не менее важны.
Но прежде чем рассматривать основные электрические характеристики, давайте более подробно остановимся на его номинальных параметрах. Итак, провод МГТФ предназначен для передачи электроэнергии с номинальным напряжением в 250В переменного тока и до 350В постоянного тока. Переменный ток может быть с частотой до 5кГц.
Внутреннее сопротивление провода МГТФ различных модификаций
Одним из основных параметров для любого провода является его внутреннее сопротивление. Данный параметр определяет каковы будут потери электроэнергии в проводнике и понятное дело он напрямую зависит от сечения провода. Например, есть провод МГТФ и диаметр его 14 проволок равен 0,08 мм. Такой провод имеет сечение в 0,07 мм2 и сопротивление в 271Ом/км, а провод сечением в 0,5 мм2 имеет сопротивление в 39Ом/км. Согласитесь, разница существенная.
Технические характеристики провода МГТФЭ
Следующим важным параметром является сопротивление изоляции провода. Для МГТФ данный показатель очень сильно зависит от влажности и в значительно меньшей степени чем у других проводов от температуры. Так при нормальных условиях сопротивление изоляции провода 1 метра длиной составляет 100000МОм. При температуре в 220⁰С данный параметр будет 10000МОм. А вот при влажности воздуха 98% при условии отсутствия конденсации влаги он составит всего 100МОм. Хотя и это отличный показатель.
При приемке в эксплуатацию провод МГТФ должен проходить электрические испытания повышенным напряжением. Так провод МГТФ должен не менее чем 1 минуту нормально выдерживать напряжение в 1,5кВ. А вот для провода оснащенным экраном данный показатель снижен. Для него является нормой испытательное напряжение в 1кВ.
Хиты продаж
Провод НВ-4 0,35 от 5.34 руб/м Купить
НВ 4 – провод монтажный с жилой из медных луженых проволок 4 класса гибкости по ГОСТ 22483, с изоляцией из ПВХ-пластиката.
Расшифровка обозначения:
«Н» — не содержащий волокнистой обмотки; «В» — изоляция из ПВХ-пластиката (винила); «4» — класс жилы.
Вся продукция сертифицирована.
Коаксиальный кабель SAT-50 CCA/Al/Al
от 3148.74 руб/м Купить
Бухта: 100М Антенные кабели для телевизора SAT-50. Коаксиальный кабель SAT 50M PROCONNECT является отличным решением для установки спутниковой телевизионной системы. Это качественный кабель, передающий высокочастотные видео и аудио сигналы, который прокладывается внутри помещений. Кабель SAT 50M PROCONNECT имеет двойную экранизацию, следовательно обладает улучшенной помехоустойчивостью. Состоит данный кабель из расположенных соосно внутреннего проводника и двойного экрана. Центральный проводник изготовлен из алюминия и заключен в полиэтиленовый диэлектрик. Диаметр проводника равен 1,02 мм. Экран кабеля, наложенный на сердечник, выполнен из алюминия и дополнен алюминиевой оплеткой, улучшающей защиту от помех. Номинальное волновое сопротивление кабеля – 75 Ом. Внешняя оболочка изготовлена из ПВХ и имеет белый цвет.
Термоусадочная трубка 22.0/11.0 мм
от 67.27 руб/м Купить
Предназначены для изоляции, маркировки и антикоррозионной защиты электрических соединений, бандажирования кабелей и проводов Могут быть использованы в декоративных целях Коэффициент усадки: 2:1 Материал: полиолефин, не поддерживает горение Цвет: красный, синий, желтый, зеленый, белый
Кабель РК 50-1-21
от 163.42 руб/м Купить
1. Внутренний проводник: Семь посеребренных проволок из сплава БрХЦрК номинальным диаметром 0,12 мм; 2. Изоляция: Сплошная; фторопласт-4МБ 3. Внешний проводник: Оплетка из медных посеребренных проволок номинальным диаметром 0,06 мм; плотность оплетки 80 % — 85 % 4. Оболочка: Фторопласт-4МБ.
ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ КАБЕЛЯ Электрическая емкость, пФ/м………… 95 Коэффициент укорочения длины волны……. 1,44 Электрическое сопротивление изоляции, ТОм?м, не менее……. 5
Вся продукция сертифицирована и текущего года.
Товары из раздела «Провод МГТФ» вы можете купить оптом и в розницу.

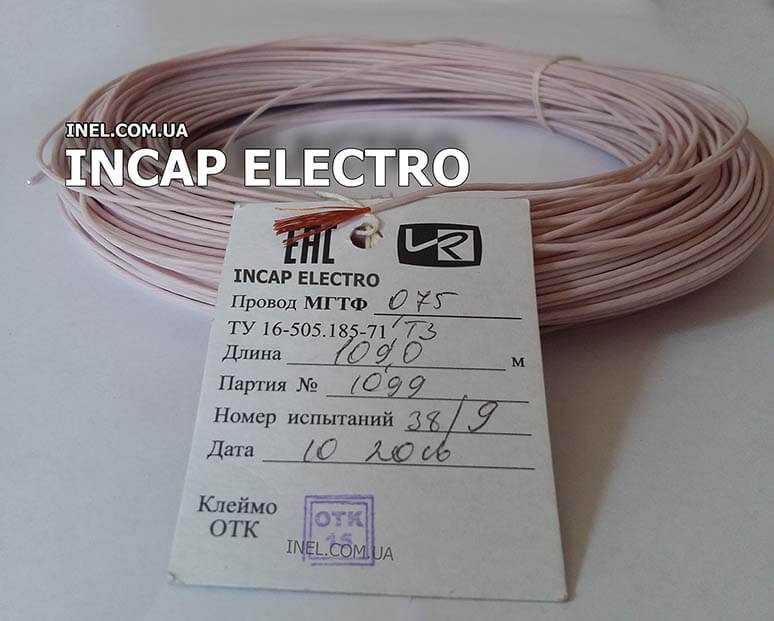

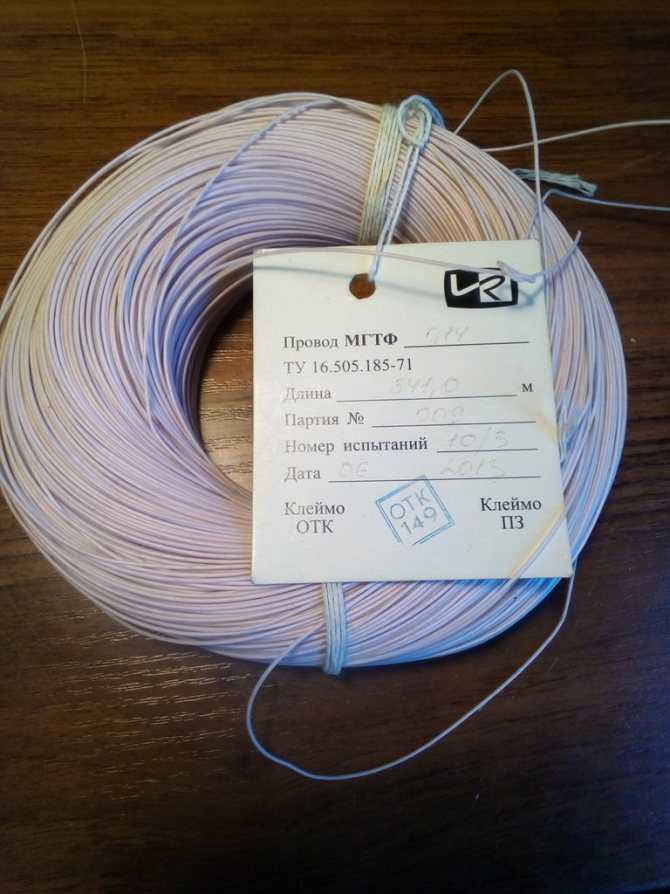

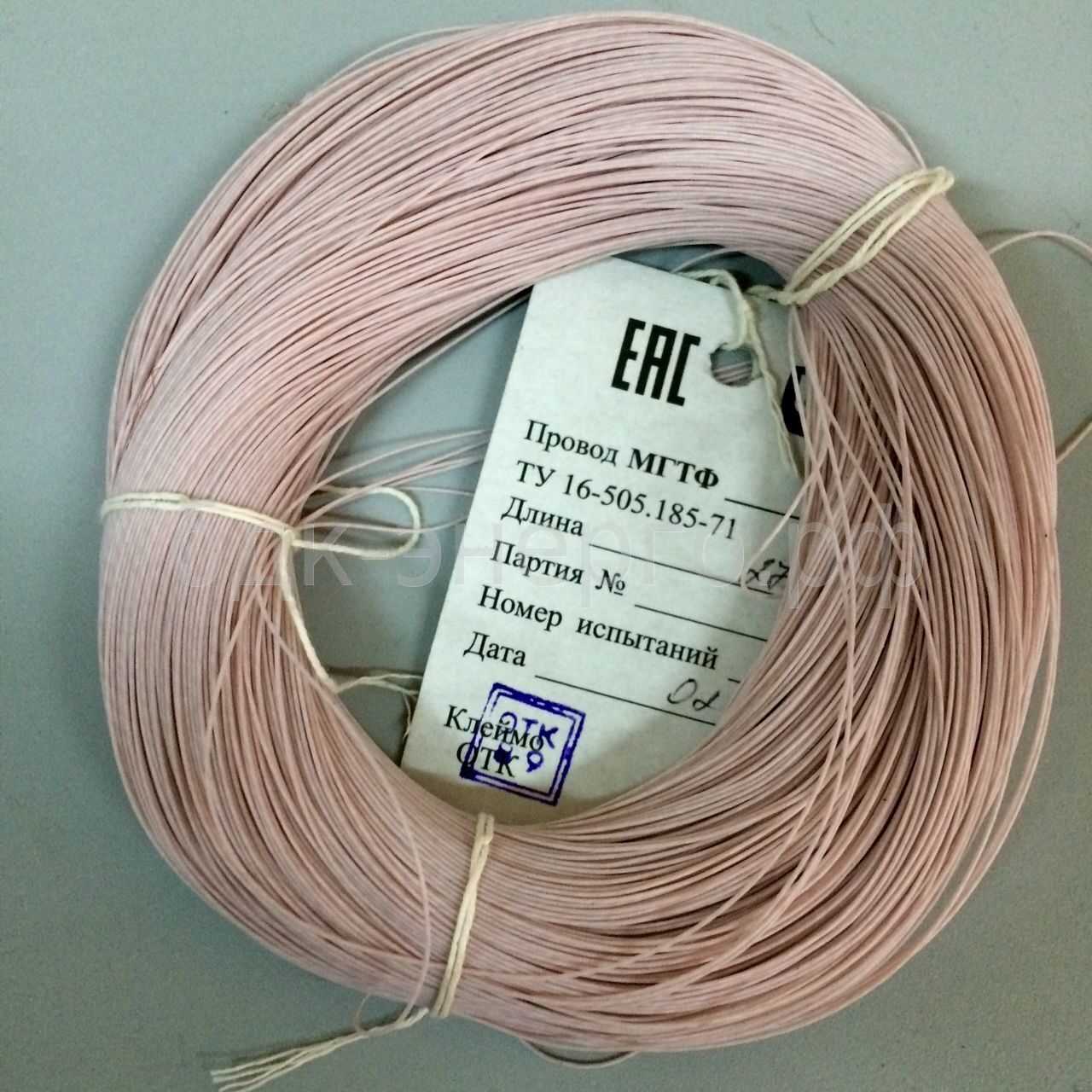

Провод МГТФ – провод многопроволочный гибкий с фторопластовой нагревостойкой изоляцией. Представляет собой многожильный медный провод из скрученных медных проволок с внешней изоляцией из фторопласта. Медные жилы разделены на несколько проводников в отдельной изоляции (от 1 до 4 жил в кабеле). Чем больше проводников, тем выше гибкость кабеля МГТФ.
Фторопластовая изоляция провода выполняется методом навивки фторопластовой пленки на жилу. Поэтому данный провод не является влагостойким.
Провод МГТФ размеры сечения и параметры
МГТФ (многожильный гибкий термостойкий с фторопластовой изоляцией) — марка термостойкого монтажного провода с изоляцией из фторопласта. Изоляция выполнена навивкой тонкой пленки фторопласта на медную жилу. Провод различают по сечению, наличию экранирующей оплетки — МГТФЭ и дополнительной изоляции (МГТФЛ).
Провод МГТФ сечением 0,07 имеет 14 проволок диаметром 0,005 провод имеет 5 класс гибкости, эллектрическое сопративление жилы 271 Ом/км, максимальный диаметр 0,75мм, масса 1,22 кг/км
Провод МГТФ сечением 0,10 имеет 21 проволок диаметром 0,004 провод имеет 6 класс гибкости, эллектрическое сопративление жилы 180 Ом/км, максимальный диаметр 0,85мм, масса 1,73 кг/км
Провод МГТФ сечением 0,12 имеет 24 проволок диаметром 0,005 провод имеет 6 класс гибкости, эллектрическое сопративление жилы 174,4 Ом/км, максимальный диаметр 0,87мм, масса 1,95 кг/км
Провод МГТФ сечением 0,14 имеет 30 проволок диаметром 0,008 провод имеет 6 класс гибкости, эллектрическое сопративление жилы 130 Ом/км, максимальный диаметр 0,90мм, масса 2,26 кг/км
Провод МГТФ сечением 0,20 имеет 19 проволок диаметром 0,012 провод имеет 5 класс гибкости, эллектрическое сопративление жилы 100 Ом/км, максимальный диаметр 1,04мм, масса 2,96 кг/км
Провод МГТФ сечением 0,35 имеет 19 проволок диаметром 0,015 провод имеет 5 класс гибкости, эллектрическое сопративление жилы 60 Ом/км, максимальный диаметр 1,19мм, масса 4,25 кг/км
Источник
МГТФ, МГТФу, МГТФЭ
Нормативная документация: ТУ 16.505.185-71Код ОКПО: 35 8332
Область применения:
Для внутри- и межблочного монтажа различной радиоэлектронной и электрической аппаратуры и работы на номинальное напряжение 250В переменного тока частоты до 5кГц или 350В постоянного тока.

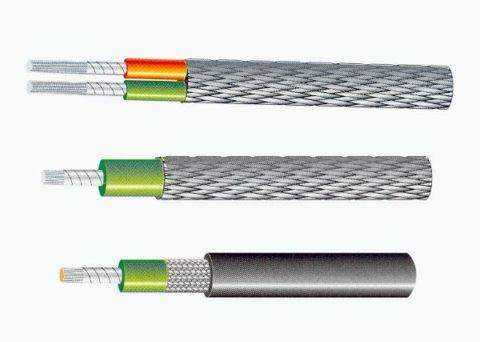

Элементы конструкции
1 Токопроводящая жила — из скрученых медных проволок
2 Изоляция — обмотка пленкой из фторопласта-4

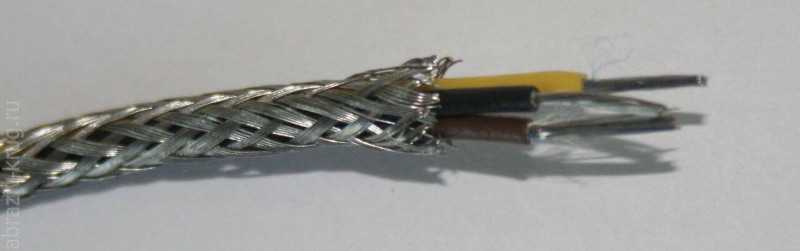

3 Экран — выполнен в виде оплетки из медных луженых проволок
Варианты поставки
| Бухта | Катушка | Барабан | Название | Название 2 |
Диапазон температур эксплуатации — от — 60°С +220°С
Испытательное напряжение переменного тока частоты 50 Гц в течении 1 мин.
- для проводв МГТФу — 750В
- для проводв МГТФ — 1500В
- для проводов МГТФЭ — 1000В
Электрическое сопротивление изоляции 1 м длины, МОм, не менее:
- в нормальных климатических условиях — 1х10⁵
- при температуре 220°С — 1х10⁴
- при относительной влажности воздуха 98% и температуре 25°С без конденсации влаги — 1х10²
* Провода марки МГТФ, МГТФЭ, МГТФу, не указанные в ГОСТ, изготавливаются по ТТ или ТЗ заказчика
Вся продукция завода сертифицирована.Перечень изделий, имеющих сертификаты (декларации) соответствия, Вы можете скачать по данной ссылке: RAR архив (67 kb)
Ссылки по теме: Виды сертификации и применение знака соответствия
Выберите интересующий Вас продукт, нажмите , чтобы добавить его в Корзину заявок.
| Марка кабеля |
Добавить |

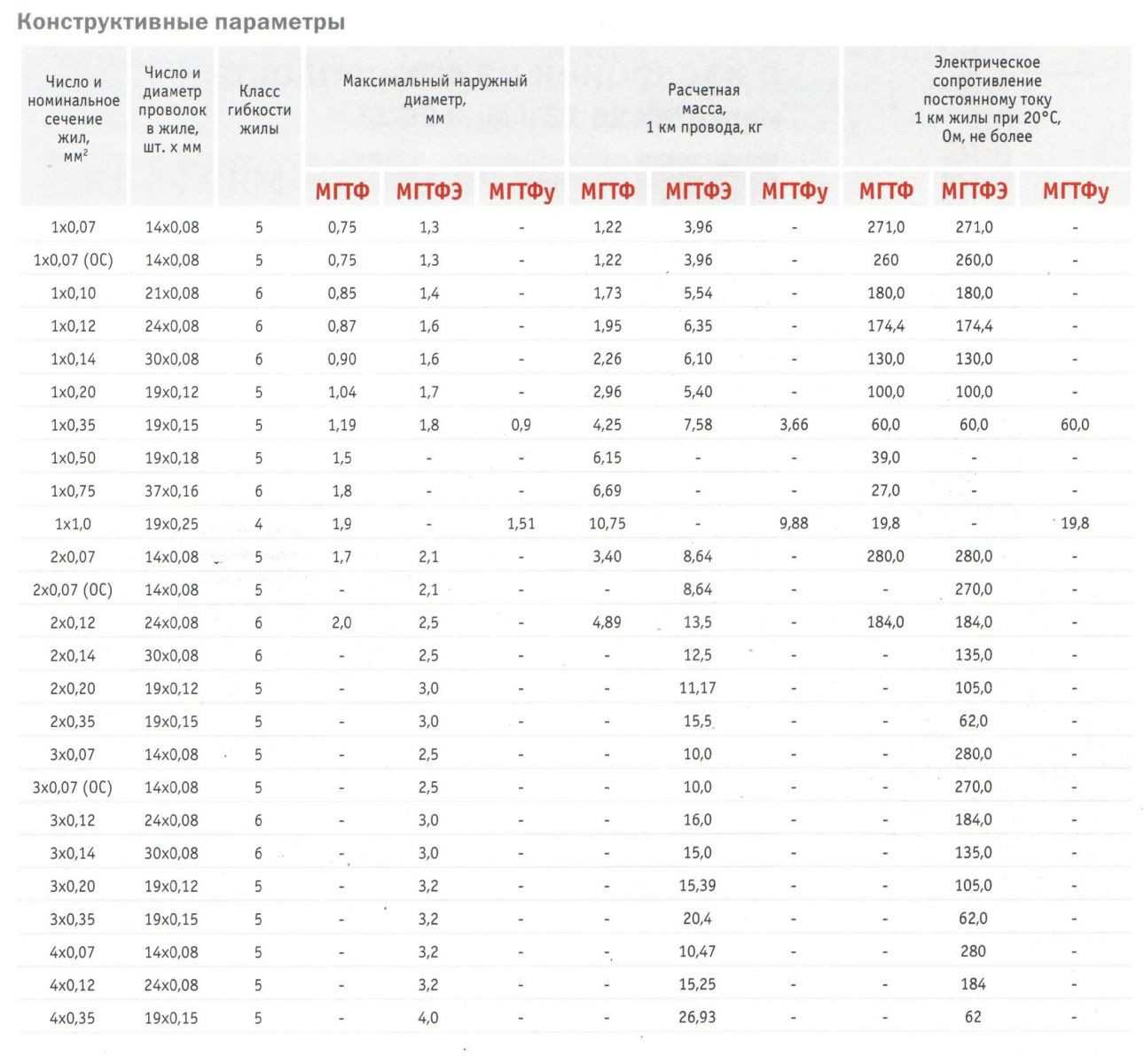

Число жил и номинальное сечение жилы, мм2 | Толщина, мм | Максимальный наружный диаметр, мм | Расчетная масс, кг/км | Электрическое сопротивление 1км жилы при 20°С, не более, Ом | |
|---|---|---|---|---|---|---|---|
| Изоляция (номинальная) | Оболочка (минимальная) | ||||||
| МГТФ | 1х0,07 | 0,75 | 1,22 | 271,0 | |||
| 1х0,07 (0С) | 0,75 | 1,22 | 260 | ||||
| 1х0,10 | 0,85 | 1,73 | 180,0 | ||||
| 1х0,12 | 0,87 | 1,95 | 174,4 | ||||
| 1х0,14 | 0,90 | 2,26 | 130,0 | ||||
| 1х0,20 | 1,04 | 2,96 | 100,0 | ||||
| 1х0,35 | 1,19 | 4,25 | 60,0 | ||||
| 1х0,50 | 1,5 | 6,15 | 39,0 | ||||
| 1х0,75 | 1,8 | 6,69 | 27,0 | ||||
| 1х1,0 | 1,9 | 10,75 | 19,8 | ||||
| 2х0,07 | 1,7 | 3,40 | 280,0 | ||||
| 2х0,12 | 2,0 | 4,89 | 184,0 | ||||
| МГТФЭ | 1х0,07 | 1,3 | 3,96 | 271,0 | |||
| 1х0,07 (0С) | 1,3 | 3,96 | 260,0 | ||||
| 1х0,10 | 1,4 | 5,54 | 180,0 | ||||
| 1х0,12 | 1,6 | 6,35 | 174,4 | ||||
| 1х0,14 | 1,6 | 6,10 | 130,0 | ||||
| 1х0,20 | 1,7 | 5,40 | 100,0 | ||||
| 1х0,35 | 1,8 | 7,58 | 60,0 | ||||
| 2х0,07 | 2,1 | 8,64 | 280,0 | ||||
| 2х0,07 (0С) | 2,1 | 8,64 | 270,0 | ||||
| 2х0,12 | 2,5 | 13,5 | 184,0 | ||||
| 2х0,14 | 2,5 | 12,5 | 135,0 | ||||
| 2х0,20 | 3,0 | 11,17 | 105,0 | ||||
| 2х0,35 | 3,0 | 15,5 | 62,0 | ||||
| 3х0,07 | 2,5 | 10,0 | 280,0 | ||||
| 3х0,07 (0С) | 2,5 | 10,0 | 270,0 | ||||
| 3х0,12 | 3,0 | 16,0 | 184,0 | ||||
| 3х0,14 | 3,0 | 15,0 | 135,0 | ||||
| 3х0,20 | 3,2 | 15,39 | 105,0 | ||||
| 3х0,35 | 3,2 | 20,4 | 62,0 | ||||
| 4х0,07 | 3,2 | 10,47 | 280 | ||||
| 4х0,12 | 3,2 | 15,25 | 184 | ||||
| 4х0,35 | 4,0 | 26,93 | 62 | ||||
| МГТФу | 1х0,35 | 0,9 | 3,66 | 60,0 | |||
| 1х1,0 | 1,51 | 9,88 | 19,8 |
Для заказа оставьте заявку и мы свяжемся с Вами!
Загрузить каталог Бортовые провода и кабели
Марки
- БИФ, БИФЭ, БИФЭЗ
- БИФ-Н, БИФЭ-Н, БИФЭЗ-Н
- БИФМ, БИФМЭ, БИФМЭЗ, БИФМ-Н, БИФМЭЗ-Н
- МГТФ, МГТФу, МГТФЭ
- МК 26-13, МКЭ 26-13
- МП 35-110, МПЭ 35-110
- МП 37-12, МПЭ 37-12
- МПО 33-11, МПОЭ 33-11
- МС(Э)(О) 16-13, МС(Э)(О) 16-33, МС(Э)(О) 26-13, МС(Э)(О) 26-33, МСЭО 16-13м
- БПДО, БПДОЭ
- МС 16-14
- БС(Э)(О) 35-1298, БС(Э)(О) 36-1398, БС(Э)(О) 36-1498 (аналоги проводов 55РС02, 55РС12, 55РС32)
- БП-37-1499, БПЭО-37-1499, БП-36-1399 (аналоги проводов по стандартам EN 2267, EN 2714)
Условия эксплуатации
Кабель МГТФ пригоден для эксплуатации в теплом влажном, жарком сухом и очень жарком сухом, жарком, умеренном и холодном климате. То есть, его можно использовать во всех регионах России. Максимальная температура эксплуатации не достижима в природе, даже в самом жарком регионе (+220 0 С), а минимальная составляет -60 0 С. Кабель не теряет своих характеристик при любых погодных условиях, в том числе, и агрессивных.
Такие условия эксплуатации возможны благодаря фторопластовой оболочке кабеля. Фторопласт, он же тефлон, отличается хорошей морозостойкостью, тугоплавкостью, устойчивостью к органическим растворителям, жирам, химическим веществам (кислоты, щелочи и так далее). Фторопласт не меняет коэффициента диэлектрической проницаемости под воздействием температур и других внешних факторов. Так же, провода устойчивы к вибрационным, ударным нагрузкам, акустическим шумам.
Минусом фторопластовой изоляции является ее высокая холодная текучесть – при постоянной механической нагрузке кабель может оголиться. Как уже было сказано выше, в данном исполнении изоляция кабеля не является влагостойкой. Кроме того, изоляция негативно переносит резкие перепады температур.
Особенности эксплуатации
Рекомендуется использовать кабель отрезками около 15 метров
Особенно важно правильно осуществлять зачистку кабеля – это необходимо делать специальными инструментами (для предотвращения размотки оболочки). Кабель лудят оловянно-свинцовыми припоями. Если изоляция кабеля разматывается, несмотря на выполнение правил зачистки, это говорит о низком качестве продукции
Естественно, такой провод использовать нельзя
Если изоляция кабеля разматывается, несмотря на выполнение правил зачистки, это говорит о низком качестве продукции. Естественно, такой провод использовать нельзя.
У нас вы сможете приобрести провод МГТФэ разного сечения, с разным количеством жил (от 1 до 4). Вся продукция сертифицирована.
Другая продукция
Термоусаживаемые трубки Cтеклотекстолит Провод МГТФ Провод МК 26-13 Провод МПО 33-11 Плетенка ПМЛ
Особенности конструкции
Теперь, когда мы знаем из чего состоит провод МГТФ, давайте подробно рассмотрим его конструкцию.
Проводником здесь служит гибкая медная жила из набора свитых 14 и больше медных проволочек, класс гибкости которых – 5 или 6. Поверх жилы навит слой изоляции из фторопласта. Структура навивки изображена на рисунке ниже.
Для укрепления краев такой изоляции, чтобы она не расплеталась, МТГФ подвергается температурной обработке. Его маркировка может быть дополненной аббревиатурой МС.
Изоляция достаточно плотная, но не сковывает подвижность провода МГТФ, он легко выдерживает многократные самые сложные изгибания. При этом материал подобран так, что провод не только устойчив к нагреву, но и не перетирается. Где это нужно мы расскажем позже.
Дополнительные обозначения
В зависимости от изоляционного покрытия некоторые провода МГТФ, кроме стандартных символов, могут содержать еще и дополнительные. Например, если в аббревиатуре присутствует буква «Э», это значит, что данный провод оснащен экранирующим покрытием. В его изготовлении используется луженая медная проволока. Такой провод не подвержен электромагнитным излучениям. Следовательно, данная токопроводящая система будет стоить дороже.
Наличие буквосочетания «ЭФ» свидетельствует о том, что провод содержит защитный экран и фторопластовый слой. Такое изделие обладает улучшенными механическими характеристиками.
Буквосочетание «МС» указывает на то, что слой фторопласта дополнительно спечен. Провод, изготовленный таким способом, обладает высокими влагостойкими свойствами.
