Проверка провода при монтаже
- Проверка диаметра сечения жилы. Многие производители некачественного товара занижают сечение намеренно. Это приводит к меньшей растрате меди, а также ухудшению токовой проводимости. Измерение размеров жилы выполняется измерительным прибором – штангенциркулем.

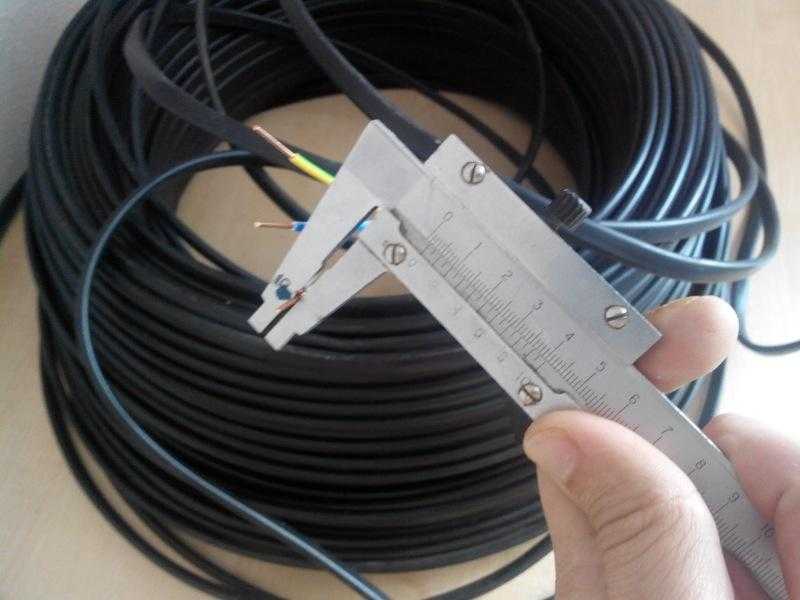

Изображение процесса измерения токопроводящей жилы кабеля для подключения розетки при помощи штангенциркуля
- Проверка провода на замыкание и обрыв.
Контроль замкнутости жил друг с другом. Они не должны прозваниваться.
Изображение принципа подключения рабочих элементов мульметра к разным жилам токопроводящего кабеля
Для нахождения обрыва, проверяются все жилы одинаковых цветов. Если обрыва нет – жилы прозваниваются.
Изображение процесса прозвона одной жилы, аналогичным образом нужно проделать с каждым проводом
- Проверка кабельной изоляции.
Такой вид проверки необходим для проверки моделей кабеля, которые будут работать в пожароопасных и взрывоопасных помещениях. При тестировании его на воспламеняемость, он не должен гореть. Если шнур загорается – он не годится. При проверке кабель также не должен дымиться и вонять резиной. Все это – факторы ненадежной изоляции.

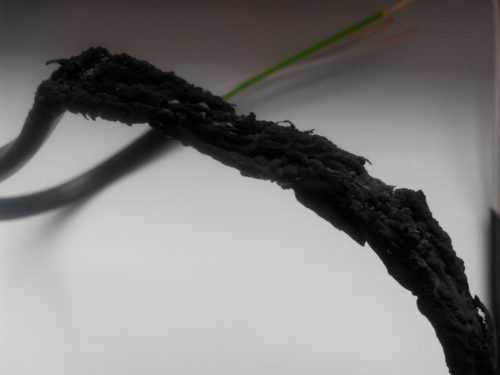

На данном рисунке представлен результат тестирования кабеля с плохой изоляцией
Температурный режим и условия эксплуатации
Особое внимание стоит уделить температурному режиму, под который приспособлены данные кабели. Температура, при которой происходит прокладка электрокабеля, не должна быть ниже -15 С
Эксплуатация допускается в более широких температурных диапазонах, которые начинаются на отметке в -50 С и доходят до +50 С. Впрочем, при возникновении нестандартных ситуаций температура может подниматься до +70 С без каких-либо проблем, а в аварийной ситуации кабель может выдержать и краткосрочный нагрев до +80 С. Влажность при этом не должна превышать 98%. Минимальный радиус изгиба — не менее 7,5 диаметра кабеля. Срок службы — 30 лет.
Условия монтажа и эксплуатации кабеля силового ВВГ
Эксплуатация кабеля ВВГ при температуре окружающей среды от -50°С до +50°С. Рекомендуется для прокладки на открытом воздухе, в сухих и влажных производственных помещениях. Кабель ВВГ, имеющий заполнение между жилами, выполненное по ГОСТ, может прокладываться в земле при условии низкой коррозионной активности почвы и отсутствии значительных механических нагрузок. Может быть проложен без предварительного подогрева при температуре не ниже минус 15°С. Минимальный радиус изгиба при прокладке должен быть не менее 7,5 наружных диаметров кабеля. Не распространяет горение при одиночной прокладке. Срок службы кабеля ВВГ – 30 лет.
Маркировка
Общая информация
Основные стандарты маркировки проводов, кабелей и шнуров по ГОСТу одинаковые, поэтому сначала рассмотрим расшифровку буквенного шифра в электрике.
Пример шифра
Буква №1 характеризует материал жилы. Алюминию присваивается буква «А», меди буква не присваивается.
Буква №2 в маркировке характеризует вид провода либо материал оболочки кабеля. Для провода вторая буква обозначает «П» — плоский, «М» — монтажный , «К» — контрольный, «МГ» — монтажный с гибкой жилой, «П(У) либо Ш» — установочный.
Буква №3 характеризует материал для изоляции жил. Буква «В» либо «ВР» означает что изоляция поливинилхлоридная, «Р» — резиновая, «Н» либо «НР» — найритовая (резина, которая не горит), «П» — полиэтиленовая, « К» — капроновая, «Ф» — металлическая (фальцоновая), «МЭ» — эмалированная, «Л» — лакированная, «Ш» — полиамидный шелк, «О» — полиамидный шелк в качестве оплетки, «С» -стекловолокно, «Э» — экранированная изоляция, «Т» — изоляция с несущим тросом, «Г» — изоляция с гибкой жилой.
Помимо этого следует отметить, что провод с резиновой изоляцией может быть дополнительно защищен следующим видом оболочки: «Н» — найритовая, «В» — ПВХ. Обращаем Ваше внимание на то, что данные буквы ставятся в маркировке после того, как будет указан материал изоляции самой жилы. Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой
Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой
Буква №4 характеризует особенность конструкции. Если написана буква «А», значит изделие является асфальтированным, «Б» — бронированным лентами, «Г» — без защитного покрова (если кабель) и гибкий (если провод), «К» — бронированный круглыми проволоками, «Т» — предназначен для прокладки в трубах, «О» — защищен оплеткой.
Расшифровка цифрового обозначения:
Цифра №1 всегда указывает количество жил, если в маркировке провода либо кабеля цифра перед буквами отсутствует, значит, проводник одножильный.
Цифра №2 характеризует площадь поперечного сечения в мм.кв.
Цифра №3 отображает номинальное напряжение сети.
Чтобы читатели «Сам электрика» поняли всю суть, предоставляем данный пример:
Расшифровка маркировки кабеля ВВГ 4*2,5-380. Итак:
- литеры «П» и «А» нет, значит, жила медная;
- вторая буква «В» указывает, что изоляция поливинилхлоридная;
- также указана вторая буква «В», что означает еще одну защиту оболочкой из ПВХ;
- последняя буква – «Г» обозначает, что защитный покров отсутствует;
- первая цифра «4» — четыре жилы;
- «2,5» — поперечное сечение в мм.кв.;
- 380 — Номинальное напряжение в 380 В.
Надеемся, что теперь Вам стала понятна маркировка. Если возникли вопросы, сразу же задаем их в категории «Вопрос-ответ»!
Маркировка российских кабелей:
Обозначение отечественных проводов и шнуров:
Описание и техническая документация
Размеры кабеля во многом зависят от количества и типа жил, которые в него входят. Минимальный диаметр жилы даёт 1,5 мм2 в площади её сечения. Максимальная же площадь сечения жилы равняется 240 мм2 в одножильном кабеле, 95 мм2 в двух-, четырёх- жильном и до 50 мм2 в пятижильном. Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм2 приведены ниже.
| Основные жилы | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Нулевая жила | 1,5 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 |
| Жила заземления | 1,0 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 | 16 | 16 |
Гораздо реже встречаются и более крупные варианты. Наибольшее распространение среди кабелей ВВГ с жилами неодинакового сечения имеют кабели с тремя основными и одной нулевой жилой (так называемые «три с плюсом»).

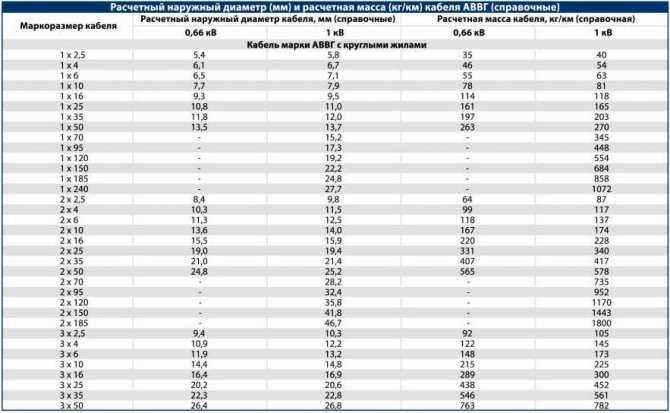

Наружный диаметр электропровода прямо пропорционален числу жил и номинальному сечению. При площади в 1,5 мм2 диаметр кабеля начинается от размера в 5 мм и может доходить до 53,5 мм в четырёхжильных вариантах. Таким же образом увеличивается и масса одного килограмма кабеля, начинаясь с 39 кг/км и доходя до нескольких тонн, так что вес провода необходимо учитывать, когда проектируется его прокладка.
Номинальные и минимальные значения радиальной толщины изоляции для кабелей ВВГ сечением до 50 мм2 на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице.
| Напряжение кабеля, кв | Номинальное сечение жил, мм | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
| 0,66 | 1 — 2,5 | 0,6 | 0,44 |
| 4 и 6 | 0,7 | 0,53 | |
| 10 и 16 | 0,9 | 0,71 | |
| 25 и 35 | 1,1 | 0,89 | |
| 50 | 1,07 | ||
| 1-2,5 | 0,8 | 0,62 | 1,3 |
| 4-16 | 1,0 | 0,8 | |
| 25 и 35 | 1,2 | 0,98 | |
| 50 | 1,4 | 1,16 |
Толщина защитной оболочки электропровода ВВГ зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице.
| Диаметр под оболочкой, мм | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
| До 6 | 1,2 | 0,92 |
| 6 – 15 | 1,5 | 1,18 |
| 15 – 20 | 1,7 | 1,35 |
| 20 – 30 | 1,9 | 1,52 |
| 30 – 40 | 2,1 | 1,69 |
Кто производит кабель ВВГ-Пнг(A)-LS — 1кВ — Заводы-производители
| ООО «Завод Агрокабель», Великий Новгород |
| СЗАО «Белтелекабель», Минск |
| ООО «ВЛКЗ», Великие Луки |
| ООО «Кабель-ИМПЭКС», Санкт-Петербург |
| ООО «Камский кабель», Пермь |
| показать ещё 15↓ |
| АО «Людиновокабель», Людиново |
| АО «Марпосадкабель», Чебоксары |
| ЗАО «Завод Москабель», Москва |
| ООО «Промэко», Новосибирск |
| ООО «ТД РТ-Кабель», Воронеж |
| ООО «Рыбинсккабель», Рыбинск |
| ООО «ГК «Севкабель», Санкт-Петербург |
| ООО «СКТ Групп», Псков |
| ООО «СмоленскКабель», Сафоново |
| ООО «Кабельный Завод Стил», Москва |
| АО «Уралкабель», ООО «ХКА», Екатеринбург |
| ОАО «Щучинский завод «Автопровод», Щучин |
| ОАО «Электрокабель» Кольчугинский завод», ООО «ХКА», Кольчугино |
| АО «Электротехмаш», Санкт-Петербург |
| ЗАО «МТД «Энергорегионкомплект», Москва |
Какие кабели и провода использовать для проводки в квартире — Какой кабель использовать для домашней сети, как рассчитать нагрузку
NYM или ВВГнг: в чем разница и что лучше выбрать для проводки
Виды и маркировка кабелей + расшифровка маркировки
Какие кабели и провода использовать для проводки в квартире
Какой антенный кабель нужен для цифрового телевидения — Выбираем коаксиальный кабель
Монтаж открытой электропроводки и обзор возможных ошибок
Расшифровываем маркировку
Расшифровка характеристик провода или кабеля начинается с символьной маркировки, нанесенной производителем на изоляцию – в ней, как правило, находится исчерпывающая информация о материалах, из которых сделан проводник, и других параметрах. Порядок символов и их значения установлены ГОСТ, за исключением ситуаций, когда проводники изготавливают
Итак, первая буква в маркировке любого кабеля обозначает металл изготовления жил, но ставится она не всегда. Дело в том, что помечаются только алюминиевые провода – заглавной буквой «А». А при наличии медных жил никакое обозначение не наносят.
Вторая (в медных проводах – первая) буква в маркировке позволяет узнать назначение кабеля. Здесь используются следующие коды:
- П – плоский;
- М – монтажный;
- Ш или П(У) – установочный;
- МГ – монтажный кабель с наличием гибких жил;
- К – контрольный.
Третья буква в маркировке электрических проводников служит для обозначения изоляционного материала жил. Их разнообразие довольно велико:
- В/ВР – оболочка из поливинилхлорида;
- Р – для изоляции жил используется резина;
- Н/НР – огнеустойчивая резина или найрит;
- К – капроновая оболочка;
- Л – лакированная изоляция;
- П – полиэтилен;
- Ф – фальцон;
- Э – эмаль;
- Ш – шелк полиамидного типа;
- О – полиамидно шелковая изоляция заключается в оплетку;
- Э – экранированная изоляция;
- Г – изоляционная оболочка с наличием гибких жил;
- С – стекловолокно;
- Т – в конструкцию изоляции включен несущий трос.
Маркировка кабеля из резиновой изоляции, у которого есть дополнительная защита из найрита или ПВХ, делается так: сначала указываются вышеописанные символы, а затем маркировка жил.
Расшифровка следующего символа дает понять, какие особенности конструкции имеет данный кабель. Согласно действующему ГОСТ, это следующие буквы:
- А – асфальтированный кабель;
- Б – кабель с бронирующими лентами;
- Г – гибкий провод без защиты;
- К – кабель бронированный с помощью проволоки круглой формы;
- Т – провод, предназначенный для прокладывания в трубах;
- О – у кабеля есть дополнительная защита из оплетки.
Сокращение frls в конце маркировки кабелей относится к обозначениям степени соответствия требованиям пожарной безопасности. FRLS образуется от двух сокращений, описывающих характеристики материалов проводника: FR – огнестойкость, LS – низкое дымовыделение
Благодаря этому кабель в исполнении frls не поддерживает горение даже когда прокладывается группой, и даже сохраняет свою работоспособность некоторое время в условиях пожара (это важно, к примеру, для работы противопожарной системы). Чаще всего в исполнении frls используются кабели ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS (кабели для систем противопожарной защиты)
Технические характеристики и срок эксплуатации
- Кабели ВВГ эксплуатируются при температуре окружающей среды от минус 50 °С до плюс 50 °С.
- Кабели работоспособны при относительной влажности воздуха до 98% при температуре до 35 °С, согласно ГОСТ 15510-69.
- Электрическое сопротивление токопроводящих жил постоянному току должно соответствовать ГОСТ 22483.
- Электрическое сопротивление изоляции жил, 1 км длины при температуре 20 °С, не менее:
- 12 МОм, для жил номинальным сечением 1,0 – 1,5 мм2;
- 10 МОм, для жил номинальным сечением 2,5 – 4 мм2;
- 9 МОм , для жил номинальным сечением 6 мм2;
- 7 МОм, для жил номинальным сечением 10 – 240 мм2.
- Испытательное переменное напряжение частотой 50 Гц для кабелей ВВГ:
Номинальное напряжение, кВ Испытательное напряжение, кВ 0,66 3 1 3,5 - Гарантийный срок эксплуатации кабелей составляет 5 лет со дня сдачи в эксплуатацию.
- Срок службы кабеля ВВГ не менее 30 лет.
Расшифровка других типов кабеля ВВГнг
- ввг – расшифровка: стандартный медный провод, при одиночной прокладке не распространяет пламя, имеет поливинилхлоридную изоляцию внутреннего и наружного слоя;
- ввгнг hf – отсутствуют галогены, провод применяют в групповых прокладках, учитывая объем горючей загрузки для помещений, заполненных работающей компьютерной и микропроцессорной техникой, а также в помещениях посещаемых большим количеством людей;
- ввг пнг – расшифровка: изоляция жил выполнена термопластичным полиэтиленом, плоское исполнение, применяют для изготовления проводки в промышленных зданиях, негорючий;
- ввгнг п – жилы укладываются в одной плоскости, применяется для прокладки на воздухе на кабельных эстакадах или блоках, без механических растяжений;
- кввгнг ls -контрольный кабель, присоединяется неподвижно к электроприборам, аппаратам и сборкам зажимов, может прокладываться наружно, в кабельных каналах и внутри помещений, работает в агрессивных условиях, обеспечивает пожарную безопасность кабельных коммуникаций в групповых прокладках;
- ввгнг-frls – кабель ввгнг frls аналог образца ввгнг-LS, с повышенной огнестойкостью, это подтверждает расшифровка букв frls (Fire Resistance Low Smoke), характеризуется пониженным образованием дыма и газа, препятствует горению в групповых прокладках;
- кабель nym – силовой провод, применение: стационарная прокладка внутри промышленных и бытовых зданий силовых и осветительных линий. Провода nym расшифровывают как “стандартный кабель в немецкой классификации с поливинилхлоридной изоляцией с наружной оболочкой”.

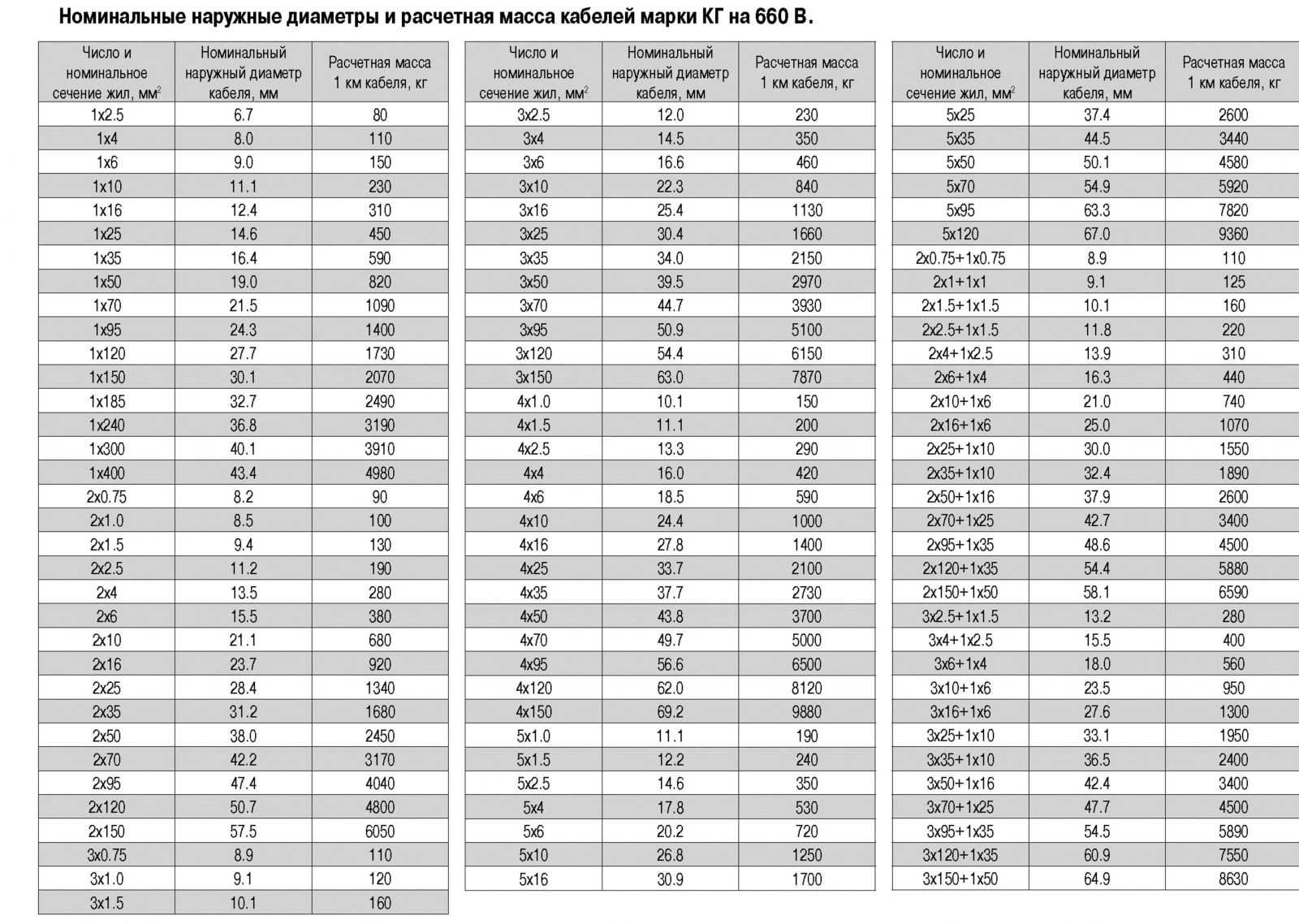

Массогабаритные параметры кабелей ввгнг включают в себя:
- количество жил;
- сечение жил в мм²;
- наружный диаметр;
- масса провода, кг/км. гнги
Пример массогабаритных параметров провода 3×1 5, 3×1: количество жил 3 штуки, сечение жил 1,5 мм².
Например: 1 км провода ввгнг 3×1 5 для тока напряжением 660 В весит 96 кг, а для 1000 В – 122 кг.
Условия эксплуатации
Производители ставят определенные условия, при которых кабель ВВГ может укладываться и эксплуатироваться.
- Монтаж и укладка может производиться при температуре не ниже -15С.
- Эксплуатация в пределах от -50С до +50С.
- При нестандартных ситуациях температурный режим может подниматься до +70С. А при аварийных (краткосрочных) до +80С.
- Влажность – до 98%.
- Радиус изгиба – не менее 7,5 диаметров самого кабеля.
- Срок эксплуатации (гарантированный) – до 30 лет. Практика показывает, что этот срок при правильной эксплуатации может быть в два раза выше.
- Монтаж можно проводить воздушным способом. Но если высота укладки выше 4300 м над уровнем моря, то придется использовать для укладки специальные эстакады.
- В производственных помещениях, где присутствует высокая коррозийная активность, необходимо монтаж проводить в специальных коробах.

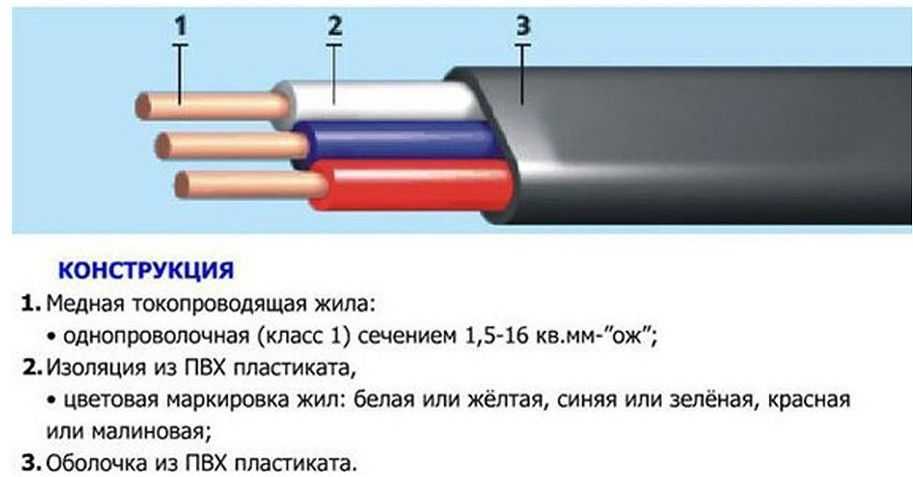

Конструкция ВВГнг-LS-П 3х2,5
- 1. Три медных токопроводящих жилы с площадью поперечного сечения 2,5 мм2 Минимальное число проволок (круглая) жила1шт
Диаметр жилы (макс.)1,9мм
Электрическое сопротивление 1 км жилы при температуре 20 °С7,41Ом
Масса меди в 1 метре жилы0,021кг
- 2. Изоляция из поливинилхлоридного пластиката (ПВХ) Номинальная толщина изоляции0,8мм
Минимальная толщина изоляции0,62мм
Сопротивление изоляции12МОм
- 3. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности Номинальная толщина внутренней оболочки1мм
Минимальная толщина внутренней оболочки0,5мм
- 4. Оболочка из ПВХ пластиката пониженной пожарной опасности Толщина наружной оболочки1,5мм
Минимальная толщина наружной оболочки1,175мм
Срок службы кабеля ВВГ
Считается, что срок службы кабеля ВВГ достаточно длинный. Однако всё зависит от того, является он результатом производства по ГОСТ или соблюдения ТУ.
Кабель, произведенный по требованиям ГОСТ, имеет срок службы до 30 лет.
Аналогичные провода, изготовленные по техническим условиям, имеют официально заявленный срок службы 10 лет.
Также определяющее значение ещё играют и условия использования. Например, пребывание во влажном помещении, постоянное воздействие слишком высоких или низких температур тоже может негативно влиять на срок службы провода, соразмерно уменьшая его.
Период эксплуатации приобретаемого в магазине кабеля также будет напрямую зависеть от условий его хранения.
К сожалению, если они не соблюдались, то кабель может оказаться либо совсем нерабочим, или же сильно вас разочарует.
Допускается размещение кабеля на специальных барабанах или же площадках в открытом виде.
Если хранение осуществляется в помещениях закрытого типа, то срок составит около 30 лет. На открытом воздухе или в помещении открытого типа срок уменьшается до 20 лет.
Если провод изготавливался в соответствии с техническими условиями, необходимо делать запрос на производство в случае приобретения большой партии. Вероятнее всего, информация, указанная в документации, не самая детальная, а значит, не может полностью приниматься как достоверная.
Кабель ВВГ 3х6,0
Кабель ВВГ — это силовой кабель
, с медной жилой, изоляцией и оболочкой из ПВХ
| Номинальное переменное напряжение | 0,66/1 кВ |
| Количество жил | 1 — 5 |
| Сечение размер | 1,5 — 240 мм2 |
Кабель марки ВВГ является популярным решением, когда осуществляется передача и распределение электроэнергии в установках стационарного типа на напряжение, что равно 0,66 кВ, 1 кВ , 3 кВ, 6 кВ
и имеет частоту 50 Гц. Кабель ВВГ, технические характеристики которого предполагают прокладку в помещениях сухого и влажного типа (влажность может достигать 98%), а также на открытом воздухе, применяется достаточно широко.
Например, он применяется при прокладке в блоках, на специализированных кабельных эстакадах, он может использоваться в промышленных помещениях, на электростанциях, в распределительных и осветительных устройствах, а также в обычных жилых помещениях в качестве электропроводки. Также применение подобного кабеля осуществляется в туннелях, вахтах, коллекторах, каналах и аналогичных местах.
Не рекомендуется прокладка в земле, хотя теоретически она допустима при условии низкой коррозионной активности почвы и отсутствии значительных механических нагрузок.
Также область применения данного кабеля включает в себя помещения, где есть вероятность возникновения взрыва или возгорания. Одно из ключевых преимуществ кабелей ВВГ заключается как раз в том, что при одиночной прокладке (или при прокладке пучком при использовании кабеля ВВГнг ) они не распространяют горение – это достигается при помощи плотной оболочки, выполненной из поливинилхлоридного материала. Впрочем, когда есть большая вероятность возникновения взрыва, рекомендуется использовать бронированный кабель для большей безопасности. Классы взрывоопасных зон, которые могут быть оснащены подобным кабелем – это B-I и B-Ia
При этом очень важно, чтобы при эксплуатации не возникало никаких механических повреждений
Данный кабель в его стандартном виде не рекомендуется укладывать под штукатурку, для этого требуется наличие дополнительной защиты, а также пониженного газо- и дымовыделения, для чего лучше применять, например, подтип ВВГнг или ВВГнг-LS
. Что до форм-фактора, то для прокладки под штукатуркой больше подходитплоский кабельВВГ-П .
Особенностью применения подобного кабеля также является то, что его прокладка осуществляется без дополнительного подогрева, а температура при этом не должна быть ниже -15°С. Ограничений на разницу уровней на трассе, где прокладывается кабель, при этом, не имеется
Важно заметить, что вышеупомянутая температура относится только к прокладке – после прокладки кабеля температурный диапазон расширяется до -50°С — +50°С, а предельно допустимая рабочая температура и вовсе достигает +70°С (+80°С в аварийном режиме)

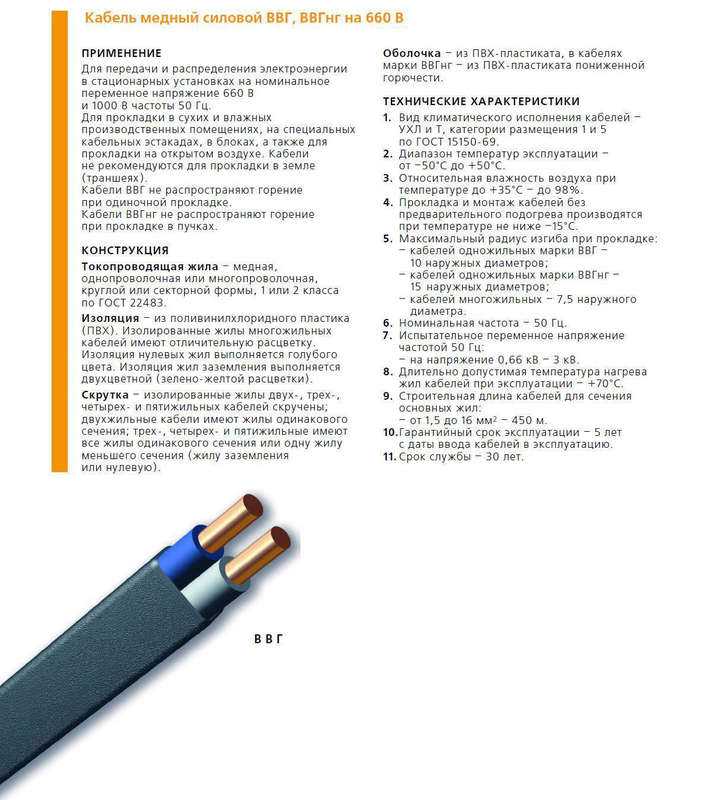

Технические и эксплуатационные характеристики
Силовой кабель ВВГ предназначен для эксплуатации при температуре окружающей среды от — 50° С до + 50° С, относительной влажности воздуха до 98% ( при температуре + 35° С). Предельная длительно допустимая температура нагрева жил в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С. Кабели ВВГ в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для марок с рабочим напряжением 660 В и 1000 В соответственно.
Прокладка и монтаж кабеля ВВГ без предварительного подогрева производится при температуре не ниже -15°С.
Минимально допустимый радиус изгиба при прокладке 10 Dн для одножильного кабеля и 7,5 Dн для многожильного (Dн — наружный диаметр кабеля)
Электрическое сопротивление изоляции, пересчитанное на 1 км длины при температуре 20°С, для жил сечением 1,0 — 1,5 мм2 составляет не менее 12 МОм, с сечением 2,5 — 4,0 мм2 — не менее 10 МОм, 6 мм2 — не менее 9 МОм, 10 — 240 мм2 — не менее 7 МОм.
Гарантийный срок эксплуатации кабеля ВВГ — 5 лет, срок службы – 30 лет.
Сечение и вес
Сечение является важнейшей технической характеристикой любого провода, в том числе и марки ВВГ. Этот показатель касается токопроводящих жил и находится в пределах от 1,5 до 50 мм². Общее сечение кабеля состоит из суммы сечений всех имеющихся жил. Они разделяются по своему назначению, и имеют собственное значение сечения. Например, для основной и нулевой жилы этот показатель составляет 1,5 мм², а для заземляющей жилы – 1 мм².
Если сечение основных жил увеличивается, то сечения нулевых и заземляющих жил уменьшается. Все имеющиеся параметры являются составными частями маркировки кабеля. Например, обозначение ВВГ 4х10 соответствует четырехжильному проводу, сечением 10 мм².
С сечением кабеля связан такой важный показатель, как его вес. Например, масса 1000 метров кабеля ВВГ 2х1,5 составит 72 кг. Если сечение увеличилось хотя-бы до 2,5 мм², в этом случае вес 1 км соответственно увеличивается до 94 кг. Такая зависимость позволила создать специальные таблицы, существенно облегчающие выбор необходимого провода и проведение технических расчетов.
Что такое знаки отличия проводов
Символы на изоляционном покрытии представляют собой особые наносимые производителем знаки, которые свидетельствуют о различных характеристиках кабельной продукции. Данные символы характеризуют класс проводящего элемента (медь, алюминий или другой материал), классы защиты, внешний покрывающий слой, защиту от огня и другие характеристики. Расшифровка кабеля требуется при приобретении. При монтаже в условиях улицы, грунта либо под водой требуется соответствующий уровень защиты. В противном случае возможны ускоренная порча проводов и последующий выход устройства из строя.
Классификация кабелей ВВГ
Одно- и многопроволочные жилы
Все нюансы по производству данного изделия можно прочесть в ГОСТе 16442-80 «Кабели силовые с пластмассовой изоляцией. Технические условия«. Для кабеля ВВГ характеристики зависят от его типа. Так, изолированный проводник может выпускаться одно- и много проволочным; многопроволочные силовые кабеля, в свою очередь, бывают на 2, 3, 4, 5 токоведущие жилы с дополнительным нулевым проводом.
Более подробную информацию об одно- и многопроволочных жилах вы найдете в табличке.
| Наименование жилы | NOM сечение жилы, мм2 | |||
| круглая | фасонная | |||
| медь | алюминий | медь | алюминий | |
| одно-проволочная | 1,0 — 50 | 2,5 — 240 | 25 — 50 | 25 — 240 |
| многопроволочная | 16 — 240 | 25 — 240 | 25 — 240 | 25 — 240 |
Круглые и фасонные жилы
Что являет собой фасонная жила в проводе? Это любая форма в сечении, кроме круглой. Очень правильное решение для минимизации пустот в силовом кабеле. В 3-х, 4-х и 5-жильных проводах обычно используют именно фасонные жилы. На рисунке ниже вы можете увидеть разницу между фасонной и круглой жилой в проводе ВВГ.
Медь — традиционный материал для проводки, реже используется алюминий (аввг). Кратко об особенностях каждого варианта:
- медная проводка более прочная и хорошо себя зарекомендовала при многократных сгибаниях; выдерживает больший ампераж при одинаковом сечении с Al, обладает меньшим сопротивлением; соединять медные провода методом скрутки намного проще;
- алюминий дешевле, легче по массе, и в то же время обладает высоким удельным сопротивлением, может окисляться на открытом воздухе, а при перегреве — переламываться; при больших нагрузках алюминиевый провод нагревается и остывает, что приводит к ослаблению контактных соединений.
Маркировка, провод в разрезе
Как маркируются жилы в ВВГ кабеле? Это делается по международным стандартам: ноль — голубой или синий, заземляющий провод — желто-зеленый.
Если представить себе силовой кабель в разрезе, то он состоит из оболочки и токонесущей жилы в изоляции. Оболочка для провода ВВГ — это поливинилхлоридный шланг, не поддерживающий горения и распространения УФ-излучения. Изоляция тоже сделана из ПВХ, а сами токоведущие жилы — из меди в виде прута с круглым сечением, реже — фасонным.
Номинал сечения
Еще одну классификацию можно выделить о площади сечения силового провода. Значение площади сечения зависит количества жил и наружного диаметра кабеля. Номинальное сечение доходит до 240 кв. мм — максимум. Предлагаем в форме таблицы ознакомиться, как связаны между собой характеристики кабеля ВВГ (количество жил и площадь сечения).
| Количество жил | NOM сечение, мм2 | |
| провод на 0,66кВ | на 1кВ | |
| от 1 до 4 | 1,5 — 50 | 1,5 — 240 |
| 5 или 6 | 1,5 — 25 |
Расшифровка аббревиатуры
- буква А в начале аббревиатуры означает, что материал жилы – алюминий, если буква А в названии кабеля отсутствует, то жила изготовлена из меди;
- первая буква В указывает на материал, применяемый для внутренней изоляции, этой буквой кодируют поливинилхлорид;
- вторая В обозначает материал, из которого изготовлена наружная оболочка, она указывает на поливинилхлорид;
- буква Г указывает на отсутствие защитного покрытия (Г – голый);
- буквы нг указывают на то, что провод не поддерживает горение;
- английские буквы ls (low smoke) информируют о том, что провод имеет пониженное дымовыделение;
- буква П обозначает, что в кабеле имеется внутренняя оболочка из термопластичного полиэтилена;
- буквы Бб свидетельствуют о наличии бронированного покрытия из стальной ленты;
- буквы Шв дают информацию о наружном слое из поливинилхлоридного шланга.
