Расшифровка и виды провода АПВ

Прежде всего давайте разберемся с основными параметрами провода АПВ и его видами. Ведь несмотря на однотипность провода технология его изготовления имеет определенные отличия.

Расшифровка провода АПВ

Начнем с того, что провод АПВ и расшифровка его аббревиатуры полностью позволяют определить его основные свойства. К таковым относятся материал токоведущей части и материал диэлектрика.

Структура провода АПВ

Итак:

• Первая буква – А. Она обозначает, что провод изготовлен из алюминия. Это достаточно дешевый материал и приемлемыми токопроводящими свойствами.
• Вторая буква – П. Она обозначает что это именно провод. Кроме проводов могут быть еще шнуры, которые обозначаются символом – «Ш». В отличие от проводов шнуры обладают повышенной гибкостью и всегда имеют изоляцию. Провода же могут выпускаться и без изоляции.
• Третья буква – В. Она обозначает применение в качестве изоляции винила или как его еще называют ПВХ пластика. Данный материал имеет достаточно стабильные диэлектрические свойства, которые при соблюдении условий эксплуатации сохраняются довольно продолжительное время. Обычно это не менее 15 лет.
• После аббревиатуры обычно идет цифра. Она обозначает номинальное сечение провода. Например, провод АПВ 16 означает что провод имеет сечение в 16 мм2. Всего же существует 11 типов сечения проводов АПВ с номинальными параметрами от 2,5 мм2 до 120 мм2.

Виды проводов АПВ

Кстати в зависимости от сечения провода АПВ в значительной степени отличаются друг от друга визуально. Кроме того, визуально провода отличаются по цвету, но давайте обо всем по подробнее.

Провода АПВ 4-16	Провод АПВ 4 выпускается состоящим из одной литой жилы соответствующего сечения. Это правило относится ко всем типам проводов сечением до 16 мм2. До данного типа-размера провод получается достаточно гибким и удобным в монтаже.
Провода АПВ 25 и 35	Но с увеличением сечения жилы выпускать провод, состоящий из одной жилы становится не очень удобным как в плане монтажа, так и исходя из экономических соображений. Поэтому провода с номинальным сечением в 25 и 35 мм2 выпускают состоящими из 7 проволок меньшего сечения скрученные между собой.
Расположение отдельных проволок в проводах АПВ	А для проводов с номинальным сечением в 50 мм2 и более и вовсе применяют технологию скручивания не менее 19 проволок. Благодаря этому характеристика провода АПВ позволяет его изгибать в достаточной степени, а также снижает риск поломки провода при многократных изгибаниях.
Номинальные параметры проводов АПВ	Понятное дело, что чем больше сечение провода, тем толще должна быть и толщина его изоляции. И здесь так же есть номинальные и минимальные показатели, которые вы можете увидеть в таблице.
Варианты расцветок провода АПВ и их буквенное обозначение	Еще одним фактором визуального отличия проводов является их расцветка. В зависимости от требований заказчика инструкция позволяет выпускать провод со сплошным окрашиванием или с окраской в виде двух полос расположенных диаметрально по отношению друг к другу.

Характеристики провода АПВ

Если брать провод АПВ и технические характеристики, то их можно разделить на механические и электрические параметры. Они во многом зависят от свойств материала изготовления – алюминия, но для рассмотрения сферы применения провода давайте их разберем отдельно.

Механические характеристики провода АПВ

Для начала давайте остановимся на механических характеристиках провода АПВ. Как известно алюминий материал достаточно мягкий и гибкий. В то же время он имеет низкую температуру плавления и достаточно быстро теряет свои свойства при переламывании.

Изгиб провода АПВ

Итак:

• Одним из основных параметров при выборе провода является максимальный возможный радиус изгиба провода. Механические характеристики провода АПВ 2 5 и других сечений позволяют изгибать его с радиусом не более 10 наружных диаметров. Это не очень много. Поэтому данный тип провода следует применять только при небольших радиусах изгиба.
• Отдельным вопросом стоит вопрос изгибания кабеля при минусовых температурах. Для этого на предприятии-изготовители должны проводить специальный тест. Суть теста сводится к следующему. Провод наматывают на барабан равный 5 наружным диаметрам провода при температуре в -15⁰С. Такое испытание называется испытание навиванием. Качественный продукт должен выдержать такое испытание без изломов.

Конструкция механизма для испытания провода навиванием

• Кстати АПВ 4 провод который должен нормально выдерживать температуры от -50⁰С до +70⁰С. Что делает невозможным его применение для горячих цехов или других помещений со специальным температурным режимом.
• Отдельно стоит отметить и изоляцию провода, которая как вы можете видеть на видео выполнена из ПВХ пластика. Этот вид материала достаточно плохо переносит агрессивную наружную среду. В связи с этим применять данный провод для наружного вида работ не рекомендуется.

Электрические характеристики провода АПВ

Очень важным параметром являются электрические характеристики провода. От них напрямую зависит не только пропускная способность изделия, но и сфера его применения.

Сопротивление проводов ПВА

Одним из основных электрических параметров является сопротивление провода. Оно напрямую зависит от его сечения. Так, например, АПВ 6 провод должен иметь внутреннее сопротивление не более 5,1 Ом/км. А провод сечением в 50 мм2 сопротивление не более 0,641 Ом/км.

Таблица 1.3.5 ПУЭ для выбора сечения алюминиевых проводов

• Достаточно часто для провода АПВ применение ищут исходя из максимально допустимого тока для изделий разного сечения. Но этот подход не совсем верный. Дело в том, что максимально допустимый ток провода зависит от условий прокладки и определяется по табл.1.3.5 ПУЭ.
• Имеются примерные значения для одиночно смонтированных проводов. Они приведенные в таблице ниже.

На фото допустимые токи отдельно смонтированных проводов ПВА

Важным электрическим параметром провода является их сопротивление изоляции. Так у нового провода сопротивление изоляции проверяется напряжением 2000 В и частотой в 50 Гц в течении 5 минут. Для проводов уже находившихся в эксплуатации эти параметры снижаются и их допускается проверять напряжением в 1000В.

Электропроводка в полу с использованием ППВ

При прокладывании медной «лапши» в деревянном полу, она должна быть помещена в гофрированную или пластиковую трубу, не занимая более 40% внутреннего пространства. Запрещается укладывать проводку сверху на поперечные балки: ее нужно размещать либо в просверленные отверстия, либо в приготовленные пропилы.

Провода ППВ помещаются в гофру и пропускаются через вырезы в балках

Если над проложенным проводом устраивается бетонная стяжка, он также обязан быть укомплектован наружным защитным кожухом. По окончании коммутации, нужно провести проверку работоспособности электропроводки под нагрузкой.

Дополнительные характеристики

ПВС это обозначение типового изделия. Особые параметры отмечают дополнениями в маркировке:

• нг – негорючий материал оболочек;
• FR – повышенная стойкость к воздействию открытым пламенем;
• LS – нормированное небольшое выделение дыма при горении;
• П – плоская модификация конструкции.

К сведению. «Негорючесть» материалов обеспечивается специальными антипиреновыми компонентами полимерного состава.

Дополнительный символ в названии пвсн подчеркивает непригодность конструкции к армированию арматурой неразборного типа. Это значит, что к таким изделиям нельзя присоединять литым соединением сетевую вилку. Технические параметры провода пвсн соответствуют рассмотренным выше стандартным значениям.

Способы и особенности монтажа

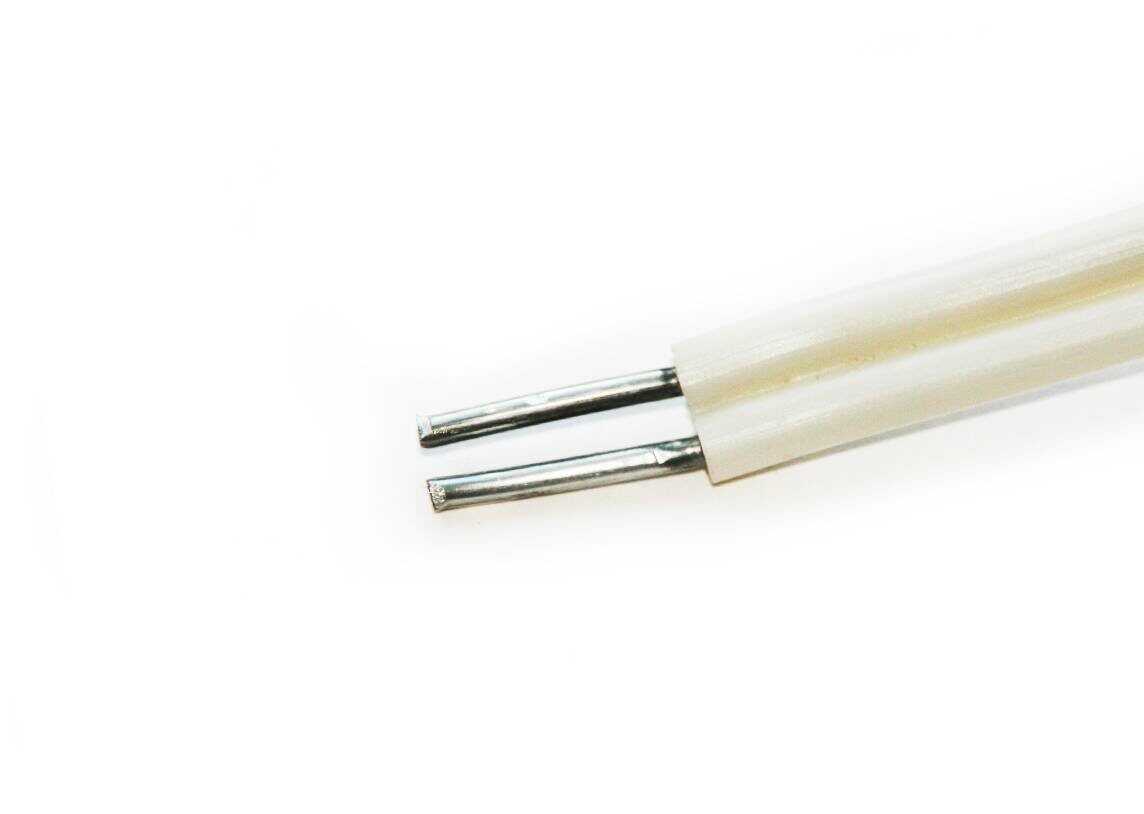

До недавнего времени, при монтаже электропроводки, замуровывание АППВ и ППВ под слой штукатурки или шпаклевки считалось допустимым. Сейчас ситуация изменилась: замоноличивание провода в штробу разрешается только при его укладке в гофру или трубку ПВХ. Исключением может стать провод, имеющий двойную изоляцию, но такая продукция имеет другую маркировку.

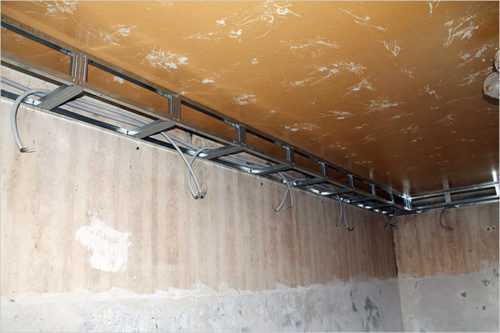

Устройство скрытой проводки под облицовочным покрытием (гипсокартон, пластик, панель МДФ, фанера и прочее) допускается только при условии помещения ППВ (АППВ) в гофрированную или пластиковую трубку.

Укладка провода в подвесную конструкцию возможна только в защитном кожухе

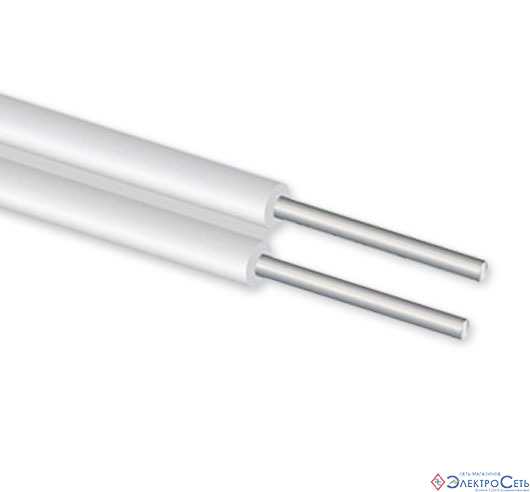

Плоские провода «лапша» имеют ПВХ покрытие, устойчивое к воздействию солнечного света, обладают практичными качествами:

• устойчивы к возникновению плесневых грибков;
• стойки к ударам, вибрации, акустическим шумам;
• не распространяют горение. Поэтому допускается их открытое прокладывание по несгораемым конструкциям стен и потолков, как сухих, так и сырых помещений, или надворных строений. Но эстетичность при этом теряется.

Размещение проводки на деревянных, пластиковых, OSB и других сгораемых поверхностях разрешается либо в специальном кабель-канале (короб, труба, лоток, металлорукав), либо на несгораемой подложке. Ее роль может исполнить асбестовая полоса толщиной не менее 3 мм, выступающая с обеих сторон провода минимум на 1 см. Однако для сохранения привлекательности внешнего вида, лучше все-таки воспользоваться промышленным изделием.

С ПВХ изоляцией для электрических установок

ГОСТ 6323-79

Назначение

Провода предназначены для распределения электрической энергии в силовых и осветительных сетях при стационарной и нестационарной прокладках на открытом воздухе и внутри помещений, а провода некоторых марок — при скрытой прокладке под штукатуркой.

Провода используют и для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1 000 В.

Провода рассчитаны на эксплуатацию при температуре окружающей среды до -50 °С и относительной влажности воздуха до 100 % при температуре до +35 °С.

Монтаж проводов должен производиться при температуре не ниже -15 °С.

Длительно допустимая температура нагрева жил не должна превышать +70 °С.

Провода не распространяют горение при одиночной прокладке.

Токопроводящая жила может быть однопроволочной и многопроволочной.

К марке провода хладостойкого исполнения через дефис добавляют буквы «ХЛ»: «Провод ПВЗ-ХЛ 2,5 Б ГОСТ 6323-79».

Номенклатура и конструктивные особенности

Марка кабеля	Конструктивные особенности	Схема конструкции	Преимущественные области применения
АПВ	Провод с алюминиевой жилой с ПВХ изоляцией		Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
ПВ1	Провод с медной жилой с ПВХ изоляцией
ПВ2	Провод с медной жилой с ПВХ изоляцией гибкий	Для монтажа участков электрических цепей, где возможны изгибы проводов
ПВЗ	Провод с медной жилой с ПВХ изоляцией повышенной гибкости
ПВ4	Провод с медной жилой с ПВХ изоляцией особо гибкий	Для монтажа участков электрических цепей, где возможны частые изгибы проводов

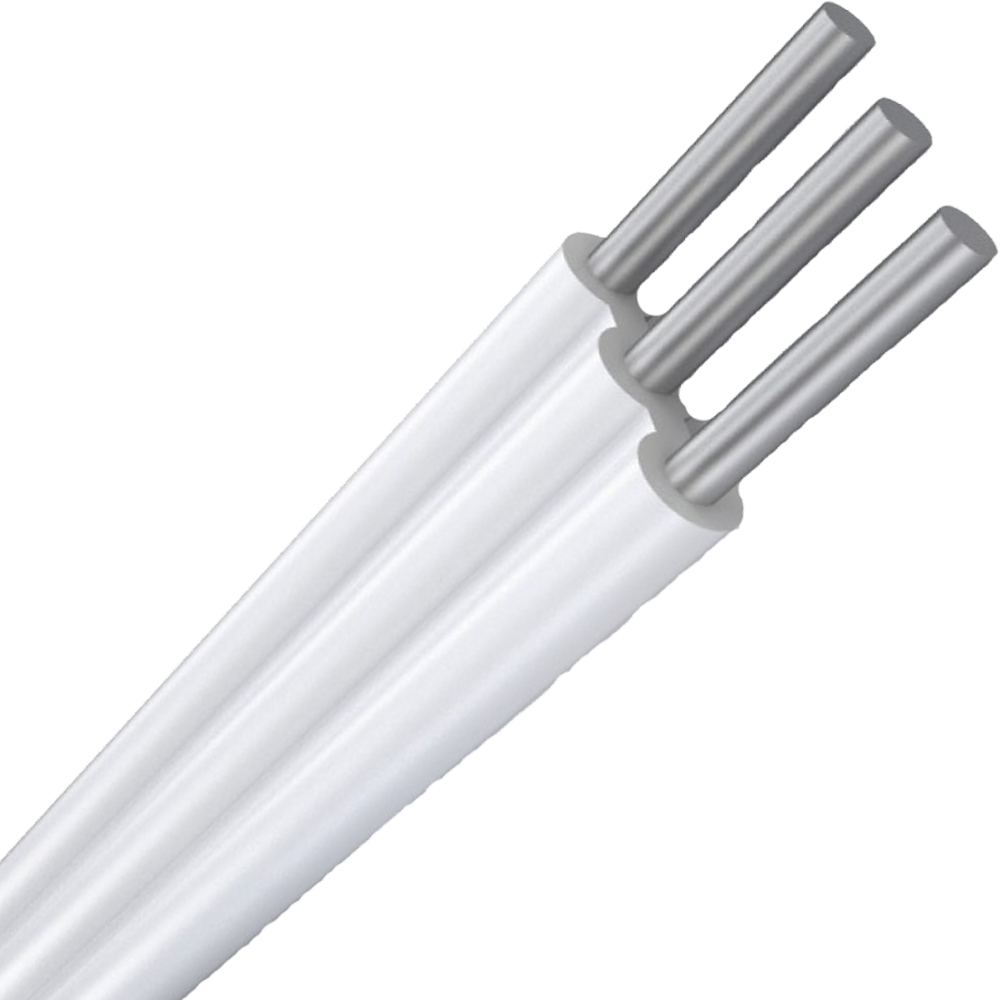

АППВ	Провод с алюминиевыми жилами с ПВХ изоляцией плоский с разделительным основанием		Для негибкого монтажа
ППВ	Провод с медными жилами с ПВХ изоляцией плоский с разделительным основанием

Толщина изоляции проводов

Сечение, мм2	Номинальная толщина изоляции, мм
0,75-1	0,6
1,5	0,7
2,5-6	0,8
10-16	1,0
25-35	1,2
50-70	1,4
95	1,6

Максимальные наружные размеры, мм

Число и номинальное сечение жил, мм2	ППВ	АППВ
толщина	ширина	толщина	ширина
2 x 0,75	2,6	6,4	—	—
2 x 1,0	2,8	6,8	—	—
2 x 1,5	3,3	7,8	—	—
2 x 2,5	3,9	9,0	3,9	9,0
2 x 4,0	4,4	10,0	4,4	10,0
2 x 6,0	4,9	11,0	4,9	11,0
3 x 0,75	2,6	10,2	—	—
3 x 1,0	2,8	10,8	—	—
3 x 1,5	3,3	12,3	—	—
3 x 2,5	3,9	14,1	3,9	14,1
3 x 4,0	4,4	15,6	4,4	15,6
3 x 6,0	4,9	17,1	4,9	17,1

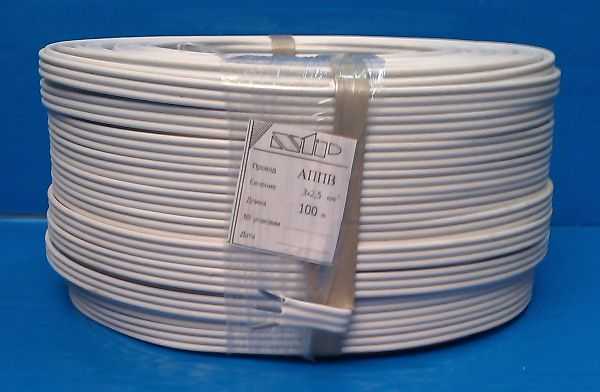

Провода сечением до 10 мм2 включительно поставляются в бухтах, более 10 мм2 — на барабанах.

Сортамент

Номинальное сечение жил, мм2	Максимальный наружный диаметр, мм
ПВ1	ПВ2	ПВЗ	ПВ4	АПВ
0,5	2,4	—	2,6	2,6	—
0,75	2,6	—	2,8	2,8	—
1,0	2,8	—	3,0	3,0	—
1,5	3,3	—	3,4	3,5	—
2,5	3,9	4,2	4,2	4,2	3,9
4,0	4,4	4,8	4,8	4,8	4,4
6,0	4,9	5,4	6,3	6,3	4,9
10,0	6,4	6,8	7,6	7,6	6,4
16,0	8,0	8,0	8,8	—	8,0
25,0	9,8	9,8	11,0	—	9,8
35,0	11,0	11,0	12,5	—	11,0
50,0	13,0	13,0	14,5	—	13,0
70,0	15,0	15,0	17,0	—	15,0
95,0	17,0	17,0	19,0	—	17,0
120,0	—	—	—	—	19,0

Строительная длина — не менее 100 м.

Срок службы — не менее 15 лет.

Пример условного обозначения: «Провод АППВ 2×2,5 ГОСТ 6323-79», «Провод ПВЗ 2,5 Б ГОСТ 6323-79».

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

По нормативам, прописанным в ГОСТ, провод может выпускаться в следующих исполнениях: с двумя, тремя, четырьмя или пятью жилами. Площадь сечения варьируется в пределах 0,75-16 кв. мм. Более толстые разновидности кабеля производятся на специализированных заводах и необходимы для промышленной эксплуатации.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется. При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет

Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.

Популярные производители проводниковой продукции

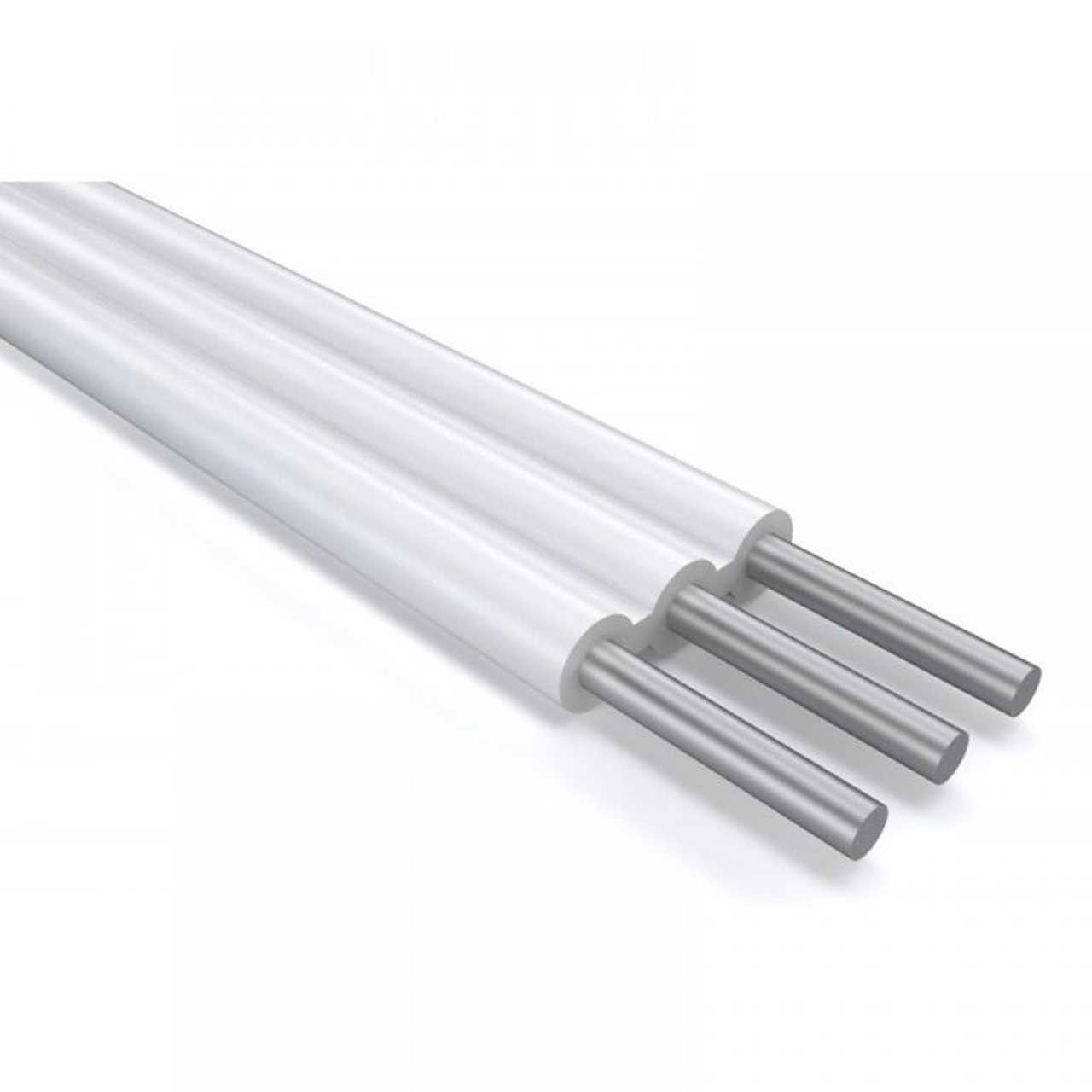

1. ОАО «Электрокабель», Владимирская область, г. Кольчугино. Выпускает двух и трехжильные ППВ сечением от 0,75 до 6,0 мм², на которые предоставляет гарантию 2 года со дня начала эксплуатации.
2. ООО «Камский кабель», Пермский край, г. Пермь. Изготавливает все типоразмеры провода и по требованию заказчика, может предоставлять продукцию с лужеными жилами.
3. ОАО «Севкабель», предприятие Санкт-Петербурга. Осуществляет выпуск проводниковой продукции в поливинилхлоридной изоляции с медной жилой сечением от 1,5 до 4,0 мм², алюминиевой жилой от 2,5 до 4,0 мм².
4. ОАО «Рыбинсккабель», Ярославская область, г. Рыбинск. Производит ППВ до 10 мм² и АППВ до 6,0 мм².

Все перечисленные предприятия выпускают изделия высокого качества, отвечающего требованиям ГОСТ и международным стандартам.

Проверка провода ППВ (пошаговая инструкция)

Приобретая новую кабельно-проводниковую продукцию, используя провода, снятые с другого объекта, или длительное время находившиеся без применения, необходимо проверить изделие на наличие обрыва токоведущей жилы, замыкания жил между собой, а также состояние изоляции. Это нужно сделать, потому что возможны повреждения при транспортировке или хранении, не исключен и производственный брак. Этапы проверки:

1. Для данного мероприятия понадобится цифровой тестер «мультиметр». Провода прибора со щупами устанавливаются следующим образом: черный в гнездо «com», красный – VΩ. Переключатель устанавливается в положение прозвонка диодов (сектор измерение сопротивления). При касании щупами друг друга должен звучать сигнал зуммера – прибор исправен.
2. Теперь нужно замкнуть щупами концы одной из жил в начале и конце бухты. Если провод не имеет разрывов, должен прозвучать сигнал.
3. Таким же образом проверяется отсутствие замыкания между жилами. Если прозвонка мультиметра срабатывает при касании щупами двух разных жил – изоляция нарушена и проводники замкнуты меду собой.
4. Последний этап – проверка изоляции на горение — качественная продукция его не распространяет. При воздействии открытым огнем на провод, изоляция на нем может незначительно оплавляться, морщиться, но не гореть. В противном случае изделие не соответствует требованиям безопасности.

Одножильный установочный провод АПВ с алюминиевой жилой в поливинилхлоридной изоляции для монтажных работ

Проводник выпускают в соответствии с нормативным документом ГОСТ 6323.

Использование

Прокладывают неподвижно:

• сквозь металлический рукав или трубу;
• в кабель-каналах и на кабельных лотках;
• в строительных конструкциях.

Предназначен для:

• создания электропроводки и осветительных сетей (проводник жёсткий, изгибается на небольшие радиусы);
• разводка в НКУ (низковольтных комплектных устройствах);
• присоединения к сети электродвигателей, станков (для трёхфазной системы требуется как минимум 4 проводника).

Рассчитан на переменное напряжение до 450 вольт с частотой не более 100 герц либо постоянное напряжение 1 000 вольт. Не распространяет горение при одиночной прокладке.

Недостатки алюминиевой жилы, проявляющиеся при эксплуатации:

• достаточная хрупкость (снижение допустимого радиуса изгиба приводит к слому жилы, имеет низкую устойчивость к знакопеременным нагрузкам);
• при контакте с атмосферными окислителями (кислородом и с более сильным озоном) на алюминии появляется оксидная плёнка. Её электрическое сопротивление сильно разнится с сопротивлением самого металла (в несколько раз выше), поэтому места ввода жилы в контактные выводы могут перегреваться. Для избежания этого эффекта следует регулярно зачищать жилу либо при монтаже применять специальную кварцевазелиновую пасту, которую нужно вводить в наконечник перед оконцеванием жилы.

Конструкция установочного алюминиевого жёсткого провода АПВ

Состоит из одной круглой алюминиевой жилы 1 или 2 класса гибкости в зависимости от сечения (в соответствии с нормативным документом ГОСТ 22483) в поливинилхлоридной изоляции. Изоляция имеет белый цвет.

Технические характеристики

• климатическое исполнение ОМ2 по стандарту ГОСТ 15150 (применение в тропическом и умеренно-холодном морском климате, размещение под навесом);
• рабочая температура от -50 °С до +50 °С;
• относительная влажность воздуха до 100 % при температуре +35 °С;
• монтаж производится при температуре не менее -15 °С;
• радиус изгиба не менее 10 диаметров проводника;
• сопротивление жилы постоянному току определяется по ГОСТ 22483 в зависимости от её сечения (ссылка на стандарт приведена выше);
• во время эксплуатации сопротивление токопроводящей жилы возрастает на +20 %;
• выдерживает переменный ток частотой 50 герц и напряжением 2 500 вольт после суток проведённых в водной среде;
• электрическое сопротивление 1 000 м изоляции равно 1 МОм в начале эксплуатации и снижается до 10 кОм в процессе работы;
• допустимые токовые нагрузки можно извлечь из этого файла (источник ПУЭ-6);
• стойкий к синусоидальным вибрационным нагрузкам частотой от 1 до 2 000 герц и амплитудой ускорения до 200 м/с2;
• акустические шумы с частотой от 50 до 10 тысяч герц при звуковом давлении до 160 дБ не приводят к потере функциональности;
• одноразовые механические удары с максимальным ускорением 1 500·g продолжительностью 0,1-2,0 мс, а также многократные удары с пиковым ускорением 150·g длительностью 1-5 мс не вызывают нарушений в работе провода (где g – ускорение свободного падения);
• рабочее атмосферное давление находится в диапазоне 53-294 кПа (нормальное атмосферное давление 101 кПа для сравнения);
• срок эксплуатации 15 лет;
• гарантия распространяется на первые 2 года работы.

Масса, диаметр провода АПВ и толщина изоляции указаны на страницах товара.

Выбор сечения проводника по току и мощности

Диаметр токопроводящей жилы выбирается исходя из предполагаемой мощности потребителя электроэнергии (суммарной мощности нескольких объектов) или токовой нагрузки сети. Для экономии времени пользователя, рекомендуемые параметры сведены в таблицу:

Сечение, мм²	Напряжение сети, В	Ток, А	Мощность, Вт	Напряжение сети, В	Ток, А	Мощность, Вт
1,5	220	19	4,1	380	16	10,5
2,5	-//-	27	5,9	-//-	25	16,5
4,0	-//-	38	8,3	-//-	30	19,8

Определить сечение жилы можно с помощью соотношения к ее диаметру (через дефис):

• 1-1,1мм;
• 1,5-1,4 мм;
• 2-1,6 мм;
• 2,5-1,8 мм;
• 4-2,3 мм.

Выбирая провод нужно знать нагрузку сети и иметь при себе штангенциркуль

Использование медного плоского провода ППВ в бане

Применять ППВ для проводки в бане можно при определенных условиях

Обустройство проводки в бане возможно с применением ППВ. Укладка проводника должна осуществляться только в пластиковом кабель-канале (металлический нагревается горячим воздухом), желательно в нижнем ярусе. Не допускается наличие скруток, разрывов, нарушений изоляционного слоя провода.

Обязательно применение УЗО (устройства защитного отключения), автоматических выключателей, устанавливаемых на фазную и нулевую жилу. Выключатели освещения желательно располагать в комнате отдыха, а не в парилке. Для обеспечения безопасности, рекомендуется использование трехжильного провода, для устройства заземления электроприборов.

Описание и конструкция провода АПВ

АПВ – (провод алюминиевый АПВ) с одной алюминиевой жилой, с изоляцией из ПВХ-пластиката.

Расшифровка обозначения:

«А» в начале – алюминиевая жила; «П» — провод; «В» — изоляция из ПВХ-пластиката (винила).

Пример обозначения: АПВ 2,5 — провод АПВ с жилой сечением 2,5 мм2

Поскольку провода предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.

Диапазон выпускаемых сечений – от 2 до 120 мм2.

Жилы до 16 мм2 включительно выполняются только монолитными, от 25 мм2 и выше должны быть скрученными из отдельных проволок (число проволок: не менее 7 для сечений 25 и 35 мм2; не менее 19 для сечений 50, 70 и 95 мм2; не менее 37 для сечения 120 мм2).

Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм2 приведены в таблице.

Номинальное сечение, мм2	Номинальная толщина изоляции, мм	Минимальная толщина изоляции, мм	Максимальный наружный диаметр, мм
2,5	0,8	0,62	3,9
4	0,8	0,62	4,4
6	0,8	0,62	4,9
10	1,0	0,8	6,4
16	1,0	0,8	8,0
25	1,2	0,98	9,8
35	1,2	0,98	11,0
50	1,4	1,16	13,0

Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.

Провода должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.

Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: АПВ Ж 2,5.

Цвет	Обозначение
Белый, натуральный или серый	Б
Желтый или оранжевый или фиолетовый	Ж
Красный или розовый	К
Синий или голубой	С
Зеленый	З
Коричневый	Кч
Черный	Ч
Желто-зеленый	З-Ж

При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.

Наиболее часто задаваемые вопросы при работе с ППВ

Вопрос №1. Как правильно выполняется скрутка жил на месте соединения?

Скрутка должна иметь несколько витков, обеспечивающих качественный контакт проводов между собой. Длина скрутки должна быть не менее 25-30 мм, концы проводов обрезаны пассатижами или кусачками, место соединения тщательно заизолировано. Возможная ошибка: недопустимо соединять через скрутку медную и алюминиевую жилы. Подобное соединение может производиться только с помощью клеммной колодки.

Вопрос №2. Можно ли производить коммутацию проводов в лотке или коробе?

Нельзя. Все соединения должны производиться только в распределительных коробках. Возможная ошибка: провод в коробе должен занимать не более 40% объема, поэтому нельзя забивать кабель-канал «под завязку», а тем более устраивать в нем скрутки.

Вопрос №3. Допустимо ли при обустройстве электропроводки применять ППВ с сечением жилы большим, чем необходимо по мощности потребителей?

Можно и нужно. Рекомендуется использовать провод с запасом сечения жил до 25-30% от необходимого, на случай установки более мощной бытовой техники.

Правила прокладки и эксплуатации провода ПВС

Для качественного монтажа следует руководствоваться официальными ограничениями. Нельзя выполнять работы при слишком низкой температуре воздуха. Нужно учитывать отсутствие бронирования и ограниченную стойкость к механическим воздействиям

Экранирующей оплетки нет, поэтому надо обратить внимание на возможное негативное влияние сильных электромагнитных помех

Провод пвс технические характеристики имеет хорошие. Однако по правилам ПУЭ применение непредусмотренной продукции для создания проводки скрытого типа запрещено. Изделия этой категории рассчитаны на относительно небольшой срок службы, что также является определенным ограничением. Для стационарных сетей электропитания рекомендуется подобрать подходящий аналог.

Как выбрать провод ПВС

Какой проводник подходит, выясняют по току в цепи, мощности (квт) подключаемого оборудования. Без подробного расчета необходимые сведения можно получить из справочной таблицы. На специализированных сайтах есть программы (калькуляторы) для автоматизированных вычислений.

Пример:

• площадь сечения медной жилы, мм кв. – 6;
• номинальный ток, А/ мощность, кВт – 46/ 10,1 (220 V).

Подключение мощной бытовой техники

При выборе провода пвс расшифровку и применение надо оценивать в комплексе. При ограниченном месте и для улучшения эстетических параметров можно выбрать плоскую модификацию. Определяя допустимую мощность, делают запас. Особенно внимательно подключают электродвигатели, другие устройства с выраженными реактивными характеристиками сопротивления. Такой подход исключит перегрев проводника, опасные и аварийные ситуации.

Доступные методы контроля качества провода АПВ

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ГОСТ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.

Визуальный осмотр Могут быть проверены: маркировка, число проволок в жиле, расцветка и целостность изоляции.

Измерение конструкционных размеров Могут быть проверены с помощью подходящих измерительных инструментов толщина изоляции и наружный диаметр. Измерение диаметра проволоки dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при небольшом сечении и нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км

Особое внимание следует уделять хорошему контакту с измерительными проводами

Технические характеристики ПВС

Кабель ТППЭП

Параметры продукции определяет гост. По действующим стандартам при выпуске кабеля пвс технические характеристики должны соответствовать следующим данным:

• площадь поперечного сечения жил – от 0,5 до 10 мм кв.;
• номинальное напряжение – не более 450 (750) V для разных диаметров проводника;
• рабочий температурный диапазон – от -25°C до +40°C для серийной продукции (от -40°C до +40°C – для климатического исполнения категории «У»);
• максимальная температура проводника – не более +70°C;
• температура воздуха при выполнении монтажных работ без нагрева изделия – не ниже -20°C;
• относительная влажность воздуха – не более 98%;
• класс гибкости – 5;
• расчетный срок службы – 6 лет (10 лет в стационарном режиме эксплуатации);
• нормированная наработка «на отказ» – 5 000 ч. (12 000 ч. – без перемещения подключенного оборудования);
• сохранение целостности конструкции (токопроводящих свойств) – до 30 000 изгибов по установленной технологии проверочных испытаний;
• типовые официальные гарантийные обязательства завода производителя – 2 года.

Допустимый радиус изгиба при прокладке не нормируется, так как подразумевается применение изделий для создания соединительных токопроводящих цепей с определенной гибкостью.

Дополнительные параметры

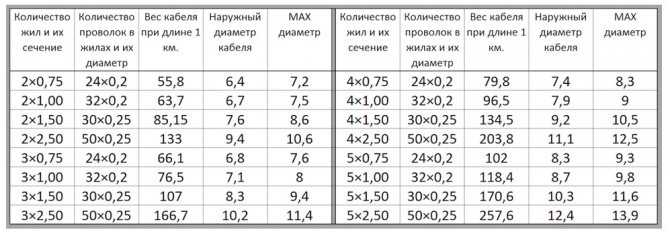

С помощью справочных материалов можно определить вес и электрическое сопротивление одного метра. Эти параметры имеют значение при планировании транспортировки и для создания корректного проекта длинных линий электропередач.

К сведению. Обозначение «пвс 3» подтверждает наличие трех отдельных жил в полимерной изоляции.
