Параметры и стойкость к внешним воздействиям установочного провода АПВ 25 с алюминиевой жилой
Отправка по всей территории Украины транспортными компаниями Интайм, САТ либо Новая почта. При оплате до 13.00 отгрузка сегодня. Барабан является возвратной тарой. Провод произведён по стандарту ГОСТ 6323 1979 года издания.
Эксплуатационные параметры монтажного провода АПВ 25
- климатическое исполнение ОМ2 согласно со стандартом ГОСТ 15150-69 (эксплуатация во всех районах суши и на море);
- диапазон рабочих температур воздушной среды от -50°С до +50°С;
- относительная влажность воздуха до 100% (образовывается конденсат) при температуре +35°С;
- допустимая температура нагрева алюминиевой жилы номинальным током +70ºС (изоляция не деформируется);
- при нагревании жилы до +150ºС изоляция проявляет стойкость к растрескиванию.
Электрические и технические характеристики соединительного проводника АПВ 25
- включают в сеть постоянного тока напряжением до 1000 вольт и переменного тока с напряжением до 450 вольт с частотой до 100 герц;
- допустимая сила тока 105 ампер;
- наружный диаметр провода 9,8 мм;
- погонная масса 104 кг/км;
- монтаж проводят при температуре свыше -15ºС (при более сильных морозах повышается вероятность образования трещин в изоляции при изгибе);
- минимальный диаметр изгиба провода при монтаже 392 мм (сорок внешних радиусов изделия, то есть 40×9,8 = 392);
- срок службы 15 лет, гарантия на первые 24 месяца.
Элементы конструкции

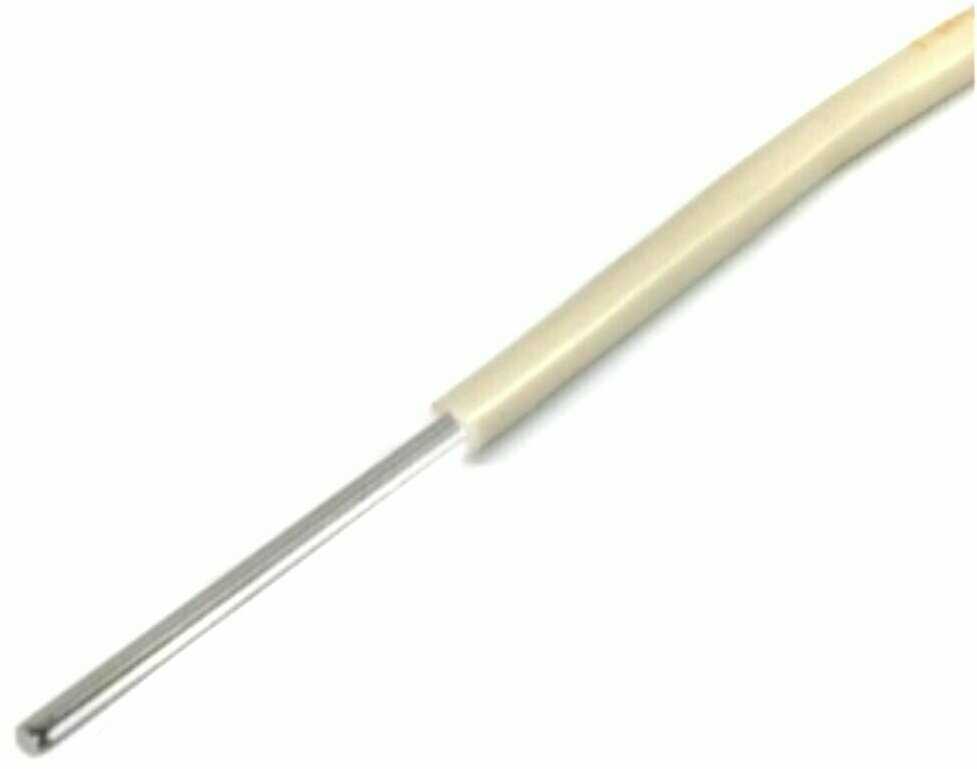

- алюминиевая жила 1 класса гибкости (из 1 проволоки) в соответствии с ГОСТ 22483-77;
- поливинилхлоридная (ПВХ) изоляция белого (естественного) цвета.
Электрическое сопротивление токопроводящей жилы 1,2 Ом/км постоянному току (в процессе эксплуатации возрастает на 20% и становится равным 1,44 Ом/км).
Электрическое сопротивление 1 км изоляции равно 1 МОм (во время работы проводника снижается до 0,01 МОм). Толщина поливинилхлорида 1,2 миллиметра.
Стойкость к внешним факторам
Алюминиевый кабель АПВ 25 устойчив к разовому удару с ускорением 15×103 м / с2 на протяжении от 0,1 до 2 миллисекунд и многократным ударам с ускорением 1500 м / с2 длительностью от одной до пяти миллисекунд.
Синусоидальные вибрации частотой от 0,001 до 2 килогерц и амплитудой ускорения не более 200 м×с-2 не нарушают работу.
Проводник эксплуатируется в условиях акустических шумов частотой 0,05-10 килогерц при звуковом давлении до 0,16×103 децибел и диапазоне атмосферного давления 53 000 — 294 000 Па (нормальное около 101 кПа). Жизнедеятельность плесневых грибов не нарушает работоспособность.
Характеристики и область применения провода АПВ
Вы здесь: Электромонтеры регулярно монтируют щиты или делают ремонт различных цепей, для чего приходится делать перемычки. Для этого используют одножильные провода. Они бывают различных классов гибкости с медными или алюминиевыми жилами. Один из таких – провод АПВ, давайте рассмотрим его характеристики и назначение подробнее.
Описание характеристик
Давайте разберемся в основных технических характеристиках провода АПВ, это поможет понять для чего он нужен.
- Число жил – 1.
- Класс гибкости 1 или 2.
- Тип жилы – алюминиевая, однопроволочная или многопроволочная (1-19) для больших сечений.
- Срок службы – изоляция ПВХ обычно служит более 15 лет, при условии, что линия не подвержена облучением ультрафиолета, чрезмерным нагревам, переохлождениям.
- Диапазон сечений – 2,5-150 кв. мм.
- Номинальные напряжения – до 1000В.
- Допустимая частота переменного тока 400 Гц.
- Температура монтажа не ниже -15 градусов Цельсия.
- Температура эксплуатации -50…+70 градусов Цельсия.
- Допустимая относительная влажность воздуха 100% при +35 градусов Цельсия.
- Пониженного атмосферного давления 53 кПа и повышенного до 290 кПа.
- Изоляция не растрескивается при температуре в 150 градусов Цельсия, не деформируется при 70 градусах.
- Минимальный радиус изгиба не менее 10 наружных диаметров провода.
- При температуре 20 градусов Цельсия жила имеет удельное сопротивление не более 0,02800 Ом*мм2/м.
- Сопротивление изоляции при 20 С, МОм/км, не менее: 1.
Допустимые условия по другим параметрам:
- Устойчивость к синусоидальной вибрации с частотой в 1-2000 Гц с амплитудой ускорения до 200 м*с-2.
- Акустического шумового воздействия частотой 50 Гц – 10 кГц, до 160 Дб звукового давления.
- Устойчивость к ударам с пиковым ускорением до 15000 м*с-2, при длительности этого воздействия 0,1-2 мс или многократного ударного воздействия с ускорением 1500 м*с-2, при длительности 1-5 мс.
- К линейным ускорениям до 1000 м*с-2.
- Изоляция устойчива к плесневым грибам.
В таблицу ниже занесены сечения популярных проводов марки АПВ и ПВ:
Область применения
Характеристики провода АПВ позволяют его прокладывать в электрических шкафах и щитах. Данный проводник отлично подходит для сборки распределительных щитов. Часто встречается в пультах управления и кнопочных постах. В общем область применения подходит для многих видов стационарных соединений.
Также провод АПВ можно использовать, например, для стационарного подсоединения вспомогательного и рабочего оборудования, такого как кабель для прогрева бетона. Иногда его применяют при разовом подключении в качестве удлинителя до источника питания (сварочного аппарата или передвижной ТП).
Если возникла необходимость выполнить наружную проводку – для прокладки провода АПВ нужно использовать лотки, короба, кабельные каналы и прочее. Это нужно для защиты изоляции от механических повреждений, например, перетирания, а также для защиты от ультрафиолетового излучения.
По этой же причине АПВ не подходит для воздушных линий, но, если вам нужны провода для ввода в дом, например, при уличном соединении с питающим проводом СИП, то возможна прокладка АПВ в ПВХ-гофре или металлорукаве.
Аналоги:
- Вместо АПВ можно использовать медный ПВ-1, он по гибкости ближе остальных (ПВ-3, ПВ-4) к нему.
- АВВГ – это кабель с двойной ПВХ-изоляцией, выпускается с различным количеством жил, наиболее популярны 3 и 4 шт. Если необходимы именно отдельные алюминиевые жилы, можно просто снять наружную оболочку с кабеля.
- АППВ – плоский провод с монолитными жилами, их может быть 2 или три жилы, заключенных в ПВХ изоляцию и уложены в одну плоскость. Слой изоляции один.
Лучшие производители
Среди производителей провода АПВ пользуются спросом все представители. Но по распространенности можно выделить:
- ООО «Рыбинсккабель», Рыбинск.
- АО «Самарская кабельная компания», Самара.
- ООО «Сибирский Кабельный Завод», Томск.
Именно эти заводы изготавливают более-менее качественную кабельную продукцию по доступным ценам.
Напоследок рекомендуем просмотреть видео по теме статьи:
Вот мы и рассмотрели характеристики, область применения и назначение провода АПВ. Надеемся, предоставленная информация была для вас полезной!
Также читают:
Виды и размеры гофры для кабеля
Какой кабель выбрать для освещения
Марки медных проводов и кабелей
Расшифровка и конструкция провода ПВ3
И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.
Расшифровка аббревиатуры ПВЗ
Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.
Расшифровка названия провода ПВ3
- Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
- Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
- Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
- Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.
Расшифровка названия провода ПуГВ
Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:
Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.
Номинальные сечения различных типов проводов
Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.
Конструкция провода ПВ3
Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.
Токоведущая жила выполненная из нескольких скрученных проволок
Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.
Класс гибкости проводов
Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм
Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.
Типоразмеры провода ПВ3
Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2. Толщина изоляции у проводов различных сечений
Толщина изоляции у проводов различных сечений
Кроме токоведущей жилы у нас имеется изоляция
Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.
Цветовой ряд проводов ПВ3
Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску
Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.
Характеристики провода АПВ
Если брать провод АПВ и технические характеристики, то их можно разделить на механические и электрические параметры. Они во многом зависят от свойств материала изготовления – алюминия, но для рассмотрения сферы применения провода давайте их разберем отдельно.
Механические характеристики провода АПВ
Для начала давайте остановимся на механических характеристиках провода АПВ. Как известно алюминий материал достаточно мягкий и гибкий. В то же время он имеет низкую температуру плавления и достаточно быстро теряет свои свойства при переламывании.
Изгиб провода АПВ
Итак:
- Одним из основных параметров при выборе провода является максимальный возможный радиус изгиба провода. Механические характеристики провода АПВ 2 5 и других сечений позволяют изгибать его с радиусом не более 10 наружных диаметров. Это не очень много. Поэтому данный тип провода следует применять только при небольших радиусах изгиба.
- Отдельным вопросом стоит вопрос изгибания кабеля при минусовых температурах. Для этого на предприятии-изготовители должны проводить специальный тест. Суть теста сводится к следующему. Провод наматывают на барабан равный 5 наружным диаметрам провода при температуре в -15⁰С. Такое испытание называется испытание навиванием. Качественный продукт должен выдержать такое испытание без изломов.
Конструкция механизма для испытания провода навиванием
- Кстати АПВ 4 провод который должен нормально выдерживать температуры от -50⁰С до +70⁰С. Что делает невозможным его применение для горячих цехов или других помещений со специальным температурным режимом.
- Отдельно стоит отметить и изоляцию провода, которая как вы можете видеть на видео выполнена из ПВХ пластика. Этот вид материала достаточно плохо переносит агрессивную наружную среду. В связи с этим применять данный провод для наружного вида работ не рекомендуется.
Электрические характеристики провода АПВ
Очень важным параметром являются электрические характеристики провода. От них напрямую зависит не только пропускная способность изделия, но и сфера его применения.
Сопротивление проводов ПВА
Одним из основных электрических параметров является сопротивление провода. Оно напрямую зависит от его сечения. Так, например, АПВ 6 провод должен иметь внутреннее сопротивление не более 5,1 Ом/км. А провод сечением в 50 мм2 сопротивление не более 0,641 Ом/км.
Таблица 1.3.5 ПУЭ для выбора сечения алюминиевых проводов
- Достаточно часто для провода АПВ применение ищут исходя из максимально допустимого тока для изделий разного сечения. Но этот подход не совсем верный. Дело в том, что максимально допустимый ток провода зависит от условий прокладки и определяется по табл.1.3.5 ПУЭ.
- Имеются примерные значения для одиночно смонтированных проводов. Они приведенные в таблице ниже.
На фото допустимые токи отдельно смонтированных проводов ПВА
Важным электрическим параметром провода является их сопротивление изоляции. Так у нового провода сопротивление изоляции проверяется напряжением 2000 В и частотой в 50 Гц в течении 5 минут. Для проводов уже находившихся в эксплуатации эти параметры снижаются и их допускается проверять напряжением в 1000В.
Область применения
Характеристики провода АПВ позволяют его прокладывать в электрических шкафах и щитах. Данный проводник отлично подходит для сборки распределительных щитов. Часто встречается в пультах управления и кнопочных постах. В общем область применения подходит для многих видов стационарных соединений.
Также провод АПВ можно использовать, например, для стационарного подсоединения вспомогательного и рабочего оборудования, такого как кабель для прогрева бетона. Иногда его применяют при разовом подключении в качестве удлинителя до источника питания (сварочного аппарата или передвижной ТП).
Если возникла необходимость выполнить наружную проводку – для прокладки провода АПВ нужно использовать лотки, короба, кабельные каналы и прочее. Это нужно для защиты изоляции от механических повреждений, например, перетирания, а также для защиты от ультрафиолетового излучения.
По этой же причине АПВ не подходит для воздушных линий, но, если вам нужны провода для ввода в дом, например, при уличном соединении с питающим проводом СИП, то возможна прокладка АПВ в ПВХ-гофре или металлорукаве.
Аналоги:
- Вместо АПВ можно использовать медный ПВ-1, он по гибкости ближе остальных (ПВ-3, ПВ-4) к нему.
- АВВГ – это кабель с двойной ПВХ-изоляцией, выпускается с различным количеством жил, наиболее популярны 3 и 4 шт. Если необходимы именно отдельные алюминиевые жилы, можно просто снять наружную оболочку с кабеля.
- АППВ – плоский провод с монолитными жилами, их может быть 2 или три жилы, заключенных в ПВХ изоляцию и уложены в одну плоскость. Слой изоляции один.
Описание и конструкция провода АПВ
АПВ – (провод алюминиевый АПВ) с одной алюминиевой жилой, с изоляцией из ПВХ-пластиката.
Расшифровка обозначения:
«А» в начале – алюминиевая жила; «П» — провод; «В» — изоляция из ПВХ-пластиката (винила).
Пример обозначения: АПВ 2,5 — провод АПВ с жилой сечением 2,5 мм2
Поскольку провода предназначены в основном для промышленного применения и рассчитаны на длительный срок службы, ГОСТ устанавливает жесткие требования к готовой продукции по конструкционным, электрическим и механическим параметрам. Значения отдельных параметров регламентируются также на период эксплуатации и хранения.
Диапазон выпускаемых сечений – от 2 до 120 мм2.

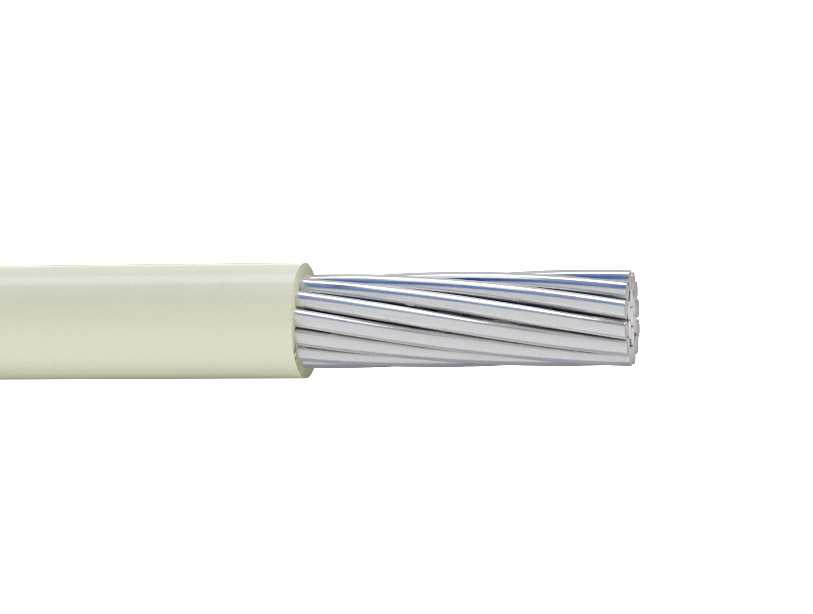

Жилы до 16 мм2 включительно выполняются только монолитными, от 25 мм2 и выше должны быть скрученными из отдельных проволок (число проволок: не менее 7 для сечений 25 и 35 мм2; не менее 19 для сечений 50, 70 и 95 мм2; не менее 37 для сечения 120 мм2).
Изоляция должна плотно прилегать к жиле и удаляться без повреждений жилы. Номинальные и минимальные значения радиальной толщины изоляции и максимальный наружный диаметр для проводов наиболее применяемых сечений до 50 мм2 приведены в таблице.
| Номинальное сечение, мм2 | Номинальная толщина изоляции, мм | Минимальная толщина изоляции, мм | Максимальный наружный диаметр, мм |
| 2,5 | 0,8 | 0,62 | 3,9 |
| 4 | 0,8 | 0,62 | 4,4 |
| 6 | 0,8 | 0,62 | 4,9 |
| 10 | 1,0 | 0,8 | 6,4 |
| 16 | 1,0 | 0,8 | 8,0 |
| 25 | 1,2 | 0,98 | 9,8 |
| 35 | 1,2 | 0,98 | 11,0 |
| 50 | 1,4 | 1,16 | 13,0 |
Допускается повторение конфигурации токопроводящей жилы на поверхности изоляции в пределах допустимых отклонений.
Провода должны изготовляться различных цветов. Расцветка должна быть сплошная или выполнена нанесением двух продольных полос на изоляцию натурального цвета, расположенных диаметрально. Для одножильных проводов, используемых для целей заземления изоляция должна иметь сплошную желто-зеленую расцветку.
Цвет сплошной изоляции или продольных полос должен быть оговорен в заказе (буквы, указанные в таблице, добавляются при заказе к обозначению провода, например: АПВ Ж 2,5.
| Цвет | Обозначение |
| Белый, натуральный или серый | Б |
| Желтый или оранжевый или фиолетовый | Ж |
| Красный или розовый | К |
| Синий или голубой | С |
| Зеленый | З |
| Коричневый | Кч |
| Черный | Ч |
| Желто-зеленый | З-Ж |
При отсутствии в заказе указания об определенном цвете, производитель поставляет провода по своему усмотрению, при этом допускается поставлять провода с изоляцией переходных и смешанных расцветок (обозначение «БЦ») в объеме не более 10% партии.
Требования к маркировке провода АПВ
Провода должны иметь обозначение предприятия-изготовителя и обозначение провода, которое должно быть выполнено в виде непрерывной маркировки на поверхности изоляции. Маркировка может быть напечатана, нанесена рельефно или выштампована на поверхности провода. Расстояние от окончания маркировки до начала следующей не должно превышать 500 мм. Допускается маркировка проводов сечением до 6 мм2 в виде отличительной нити или цветных полос или сплошной риски.
На ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны:
— товарный знак завода-изготовителя; — условное обозначение провода (полное с указанием числа жил и сечения); — длина в метрах; — масса брутто (для барабанов) в килограммах — дата изготовления (год, месяц); — обозначение ГОСТа.
На ярлыке должен быть проставлен штамп технического контроля и знак соответствия сертификации.
Для проводов, поставляемых на барабане, на ярлыке, прикрепленном к бухте или барабану, или на щеке барабана должны быть указаны число отрезков и их длина через знак плюс от верхнего до нижнего слоев в метрах.
Классификация
Количество включений выключателя с помощью АПВ:
- Однократные действия – после КЗ включает систему только 1 раз.
- Многократного действия – включает систему несколько раз обычно 2.
По способу воздействия на выключатель АПВ могут быть:
- Механические — они встраиваются в пружинный привод выключателя.
- Электрические — воздействуют на электромагнит включения выключателя.
АПВ классифицируются по числу фаз, используемых при срабатывании. Устройства могут быть:
- Однофазными – автоматически вводят только одну фазу при замыкании. Обычно задействованы для линий в 500 кВ и более;
- Трёхфазными – обеспечивают срабатывание выключателя, с включением всех трёх фаз;
- Комбинированными – могут срабатывать, благодаря возможности логического выбора схемы, нужной или нескольких фаз.
Трёхфазные устройства АПВ могут в зависимости от условий работы сети разделяться на
- простые (ТАПВ);
- несинхронные (НАПВ);
- быстродействующие (БАПВ);
- с проверкой наличия напряжения (АПВНН);
- с проверкой отсутствия напряжения (АПВОН);
- с ожиданием синхронизма (АПВОС);
- с улавливанием синхронизма (АПВУС);
- в сочетании с самосинхронизацией генераторов и синхронных компенсаторов (АПВС);
- особой разновидностью АПВ является частотное автоматическое повторное включение (ЧАПВ).
В то же время предусмотрено разделение трёхфазных устройств на следующие подвиды:
- с односторонней подачей напряжения – когда срабатывает только один высоковольтный выключатель, а питание производится из одного источника;
- с двусторонней – с возможностью включения двух коммутационных аппаратов.
Двухсторонние АПВ делятся на:
- схемы с несинхронным повторным включением – когда одновременно вводятся два выключателя без соблюдения синхронности;
- ожидание синхронного срабатывания – происходит включение последовательно, с противоположных сторон;
- улавливающие синхронизм – подбирается момент для одновременного включения, чтобы максимально сгладить возможные нежелательные эффекты;
- быстрого действия – максимально сокращающие время ожидания повторного срабатывания.
Также читайте: Как можно определить сечения провода
Кроме указанного разделения, предусмотрена классификация по способам срабатывания – механическим включением или электрическим сигналом. Дополнительно АПВ разделяют по числу ступеней на одно- и многоступенчатые – пытающиеся включить питание разово или многократно.
Одножильный установочный провод АПВ с алюминиевой жилой в поливинилхлоридной изоляции для монтажных работ
Проводник выпускают в соответствии с нормативным документом ГОСТ 6323.
Использование
Прокладывают неподвижно:
- сквозь металлический рукав или трубу;
- в кабель-каналах и на кабельных лотках;
- в строительных конструкциях.
Предназначен для:
- создания электропроводки и осветительных сетей (проводник жёсткий, изгибается на небольшие радиусы);
- разводка в НКУ (низковольтных комплектных устройствах);
- присоединения к сети электродвигателей, станков (для трёхфазной системы требуется как минимум 4 проводника).
Рассчитан на переменное напряжение до 450 вольт с частотой не более 100 герц либо постоянное напряжение 1 000 вольт. Не распространяет горение при одиночной прокладке.
Недостатки алюминиевой жилы, проявляющиеся при эксплуатации:
- достаточная хрупкость (снижение допустимого радиуса изгиба приводит к слому жилы, имеет низкую устойчивость к знакопеременным нагрузкам);
- при контакте с атмосферными окислителями (кислородом и с более сильным озоном) на алюминии появляется оксидная плёнка. Её электрическое сопротивление сильно разнится с сопротивлением самого металла (в несколько раз выше), поэтому места ввода жилы в контактные выводы могут перегреваться. Для избежания этого эффекта следует регулярно зачищать жилу либо при монтаже применять специальную кварцевазелиновую пасту, которую нужно вводить в наконечник перед оконцеванием жилы.
Конструкция установочного алюминиевого жёсткого провода АПВ
Состоит из одной круглой алюминиевой жилы 1 или 2 класса гибкости в зависимости от сечения (в соответствии с нормативным документом ГОСТ 22483) в поливинилхлоридной изоляции. Изоляция имеет белый цвет.
Технические характеристики
- климатическое исполнение ОМ2 по стандарту ГОСТ 15150 (применение в тропическом и умеренно-холодном морском климате, размещение под навесом);
- рабочая температура от -50 °С до +50 °С;
- относительная влажность воздуха до 100 % при температуре +35 °С;
- монтаж производится при температуре не менее -15 °С;
- радиус изгиба не менее 10 диаметров проводника;
- сопротивление жилы постоянному току определяется по ГОСТ 22483 в зависимости от её сечения (ссылка на стандарт приведена выше);
- во время эксплуатации сопротивление токопроводящей жилы возрастает на +20 %;
- выдерживает переменный ток частотой 50 герц и напряжением 2 500 вольт после суток проведённых в водной среде;
- электрическое сопротивление 1 000 м изоляции равно 1 МОм в начале эксплуатации и снижается до 10 кОм в процессе работы;
- допустимые токовые нагрузки можно извлечь из этого файла (источник ПУЭ-6);
- стойкий к синусоидальным вибрационным нагрузкам частотой от 1 до 2 000 герц и амплитудой ускорения до 200 м/с2;
- акустические шумы с частотой от 50 до 10 тысяч герц при звуковом давлении до 160 дБ не приводят к потере функциональности;
- одноразовые механические удары с максимальным ускорением 1 500·g продолжительностью 0,1-2,0 мс, а также многократные удары с пиковым ускорением 150·g длительностью 1-5 мс не вызывают нарушений в работе провода (где g – ускорение свободного падения);
- рабочее атмосферное давление находится в диапазоне 53-294 кПа (нормальное атмосферное давление 101 кПа для сравнения);
- срок эксплуатации 15 лет;
- гарантия распространяется на первые 2 года работы.
Масса, диаметр провода АПВ и толщина изоляции указаны на страницах товара.
Провод АПВ: технические характеристики, сечения, применение
Электромонтеры регулярно монтируют щиты или делают ремонт различных цепей, для чего приходится делать перемычки. Для этого используют одножильные провода. Они бывают различных классов гибкости с медными или алюминиевыми жилами. Один из таких – провод АПВ, давайте рассмотрим его характеристики и назначение подробнее.
Расшифровка маркировки
Начнем описание провода АПВ с расшифровки аббревиатуры. Отечественная маркировка кабельной продукции обычно состоит из нескольких букв. Каждая из них несет свой смысл и указывает на состав и характеристики изделия. Как расшифровывается маркировка АПВ? Она расшифровывается следующим образом:
- А – материал жилы, алюминий;
- П – тип продукции, провод;
- В – материал изоляции, ПВХ.
Всегда после маркировки идет цифра – это количество жил и площадь их поперечного сечения. Если цифра одна – то это только площадь поперечного сечения. Провод АПВ всегда одножильный с одним слоем изоляции.
Пример: АПВ 4 – площадь поперечного сечения токопроводящей жилы 4 кв. мм.
Особенности конструкции
Поговорим о том, из чего состоит установочный провод АПВ. Конструкция достаточно простая, он состоит из одной однопроволочной (монолитной, жесткой) токопроводящей жилы из алюминия до 16 кв. мм. АПВ с сечением жил 25-35 кв. мм – из свитых 7 проволок.
Это делает толстый провод более гибким, что повышает удобство при работе с ним. При сечениях жилы от 50 кв. мм свивают не меньше, чем 19 проволок.
Повышение гибкости за счет использование многопроволочной конструкции жилы снижает риск переломить кабель, делает его удобнее в процессе монтажа, и выполнения соединений.
Толщина изоляции также зависит от площади поперечного сечения ТПЖ, например:
- при сечении от 2,5 до 6 (включительно) номинальная толщина изоляции 0,8 мм, а минимальная – 0,62 мм;
- при 10-16 кв. мм, номинальная – 1 мм, а минимальная – 0,8 мм;
- 25-35 кв. мм, номинальная – 1,2 мм, а минимальная 0,98 мм;
- 50 кв. мм, номинальная 1,4 мм, минимальная 1,15 мм.
Для удобства и наглядности при работе с собранной схемой провода могут иметь различную цветовую маркировку, либо одноцветную, либо в виде двух разноцветных полос (по требованию). Ниже приведены типовые цвета изоляции с буквенным сокращением (используется для того, чтобы указать цвет на схеме):
- Белый или серый – Б.
- Желтый, оранжевый, фиолетовый – Ж.
- Розовый, красный – К.
- Синий или голубой – С.
- Зеленый – З.
- Коричневый – Кч.
- Черный – Ч.
- Зелено-желтый (цвета заземления, полосатый) – Ж-З или З-Ж.
Описание характеристик
Давайте разберемся в основных технических характеристиках провода АПВ, это поможет понять для чего он нужен.
- Число жил – 1.
- Класс гибкости 1 или 2.
- Тип жилы – алюминиевая, однопроволочная или многопроволочная (1-19) для больших сечений.
- Срок службы – изоляция ПВХ обычно служит более 15 лет, при условии, что линия не подвержена облучением ультрафиолета, чрезмерным нагревам, переохлождениям.
- Диапазон сечений – 2,5-150 кв. мм.
- Номинальные напряжения – до 1000В.
- Допустимая частота переменного тока 400 Гц.
- Температура монтажа не ниже -15 градусов Цельсия.
- Температура эксплуатации -50…+70 градусов Цельсия.
- Допустимая относительная влажность воздуха 100% при +35 градусов Цельсия.
- Пониженного атмосферного давления 53 кПа и повышенного до 290 кПа.
- Изоляция не растрескивается при температуре в 150 градусов Цельсия, не деформируется при 70 градусах.
- Минимальный радиус изгиба не менее 10 наружных диаметров провода.
- При температуре 20 градусов Цельсия жила имеет удельное сопротивление не более 0,02800 Ом*мм2/м.
- Сопротивление изоляции при 20 С, МОм/км, не менее: 1.
Допустимые условия по другим параметрам:
- Устойчивость к синусоидальной вибрации с частотой в 1-2000 Гц с амплитудой ускорения до 200 м*с-2.
- Акустического шумового воздействия частотой 50 Гц – 10 кГц, до 160 Дб звукового давления.
- Устойчивость к ударам с пиковым ускорением до 15000 м*с-2, при длительности этого воздействия 0,1-2 мс или многократного ударного воздействия с ускорением 1500 м*с-2, при длительности 1-5 мс.
- К линейным ускорениям до 1000 м*с-2.
- Изоляция устойчива к плесневым грибам.
В таблицу ниже занесены сечения популярных проводов марки АПВ и ПВ:
С ПВХ изоляцией для электрических установок
ГОСТ 6323-79
Назначение
Провода предназначены для распределения электрической энергии в силовых и осветительных сетях при стационарной и нестационарной прокладках на открытом воздухе и внутри помещений, а провода некоторых марок — при скрытой прокладке под штукатуркой.
Провода используют и для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1 000 В.
Провода рассчитаны на эксплуатацию при температуре окружающей среды до -50 °С и относительной влажности воздуха до 100 % при температуре до +35 °С.
Монтаж проводов должен производиться при температуре не ниже -15 °С.
Длительно допустимая температура нагрева жил не должна превышать +70 °С.
Провода не распространяют горение при одиночной прокладке.
Токопроводящая жила может быть однопроволочной и многопроволочной.
К марке провода хладостойкого исполнения через дефис добавляют буквы «ХЛ»: «Провод ПВЗ-ХЛ 2,5 Б ГОСТ 6323-79».
Номенклатура и конструктивные особенности
| Марка кабеля | Конструктивные особенности | Схема конструкции | Преимущественные области применения |
| АПВ | Провод с алюминиевой жилой с ПВХ изоляцией | Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей | |
| ПВ1 | Провод с медной жилой с ПВХ изоляцией | ||
| ПВ2 | Провод с медной жилой с ПВХ изоляцией гибкий | Для монтажа участков электрических цепей, где возможны изгибы проводов | |
| ПВЗ | Провод с медной жилой с ПВХ изоляцией повышенной гибкости | ||
| ПВ4 | Провод с медной жилой с ПВХ изоляцией особо гибкий | Для монтажа участков электрических цепей, где возможны частые изгибы проводов | |
| АППВ | Провод с алюминиевыми жилами с ПВХ изоляцией плоский с разделительным основанием | Для негибкого монтажа | |
| ППВ | Провод с медными жилами с ПВХ изоляцией плоский с разделительным основанием |
Толщина изоляции проводов
| Сечение, мм2 | Номинальная толщина изоляции, мм |
| 0,75-1 | 0,6 |
| 1,5 | 0,7 |
| 2,5-6 | 0,8 |
| 10-16 | 1,0 |
| 25-35 | 1,2 |
| 50-70 | 1,4 |
| 95 | 1,6 |
Максимальные наружные размеры, мм
| Число и номинальное сечение жил, мм2 | ППВ | АППВ | ||
| толщина | ширина | толщина | ширина | |
| 2 x 0,75 | 2,6 | 6,4 | — | — |
| 2 x 1,0 | 2,8 | 6,8 | — | — |
| 2 x 1,5 | 3,3 | 7,8 | — | — |
| 2 x 2,5 | 3,9 | 9,0 | 3,9 | 9,0 |
| 2 x 4,0 | 4,4 | 10,0 | 4,4 | 10,0 |
| 2 x 6,0 | 4,9 | 11,0 | 4,9 | 11,0 |
| 3 x 0,75 | 2,6 | 10,2 | — | — |
| 3 x 1,0 | 2,8 | 10,8 | — | — |
| 3 x 1,5 | 3,3 | 12,3 | — | — |
| 3 x 2,5 | 3,9 | 14,1 | 3,9 | 14,1 |
| 3 x 4,0 | 4,4 | 15,6 | 4,4 | 15,6 |
| 3 x 6,0 | 4,9 | 17,1 | 4,9 | 17,1 |
Провода сечением до 10 мм2 включительно поставляются в бухтах, более 10 мм2 — на барабанах.
Сортамент
| Номинальное сечение жил, мм2 | Максимальный наружный диаметр, мм | ||||
| ПВ1 | ПВ2 | ПВЗ | ПВ4 | АПВ | |
| 0,5 | 2,4 | — | 2,6 | 2,6 | — |
| 0,75 | 2,6 | — | 2,8 | 2,8 | — |
| 1,0 | 2,8 | — | 3,0 | 3,0 | — |
| 1,5 | 3,3 | — | 3,4 | 3,5 | — |
| 2,5 | 3,9 | 4,2 | 4,2 | 4,2 | 3,9 |
| 4,0 | 4,4 | 4,8 | 4,8 | 4,8 | 4,4 |
| 6,0 | 4,9 | 5,4 | 6,3 | 6,3 | 4,9 |
| 10,0 | 6,4 | 6,8 | 7,6 | 7,6 | 6,4 |
| 16,0 | 8,0 | 8,0 | 8,8 | — | 8,0 |
| 25,0 | 9,8 | 9,8 | 11,0 | — | 9,8 |
| 35,0 | 11,0 | 11,0 | 12,5 | — | 11,0 |
| 50,0 | 13,0 | 13,0 | 14,5 | — | 13,0 |
| 70,0 | 15,0 | 15,0 | 17,0 | — | 15,0 |
| 95,0 | 17,0 | 17,0 | 19,0 | — | 17,0 |
| 120,0 | — | — | — | — | 19,0 |
Строительная длина — не менее 100 м.
Срок службы — не менее 15 лет.
Пример условного обозначения: «Провод АППВ 2×2,5 ГОСТ 6323-79», «Провод ПВЗ 2,5 Б ГОСТ 6323-79».
