Силовой провод пугв. технические характеристики, расшифровка и состав

Изоляция

Толщина изоляции зависит от сечения. Допускается применения двухслойной изоляции, но в этом случае первый слой должен составлять 70 процентов от общей толщины изоляции и более. Расцветка определяется в зависимости от потребностей заказчика, либо используются стандартные цвета.

Изоляция ПВХ

Поливинилхлоридная изоляция в значительной степени повышает срок службы проводки за счет своих химических свойств. Она медленно разлагается, не боится влаги, экстремальных температур и коррозии, а также обладает значительным запасом прочности, который не позволяет грызунам перегрызть проводку. Кроме того, обладает особым запахом, отпугивающим крыс и мышей.

Основные технические характеристики

Как кабельное изделие провод силовой ПуГВ имеет такие параметры, которые обеспечивают ему очень широкую область применения. Основные технические характеристики ПуГВ сводятся к следующему.

Любой провод рассматриваемой разновидности позволяет создавать силовые и осветительные сети напряжением до 700 В переменного и 1 кВ постоянного тока.

ПуГВ рассчитан на эксплуатацию в температурном диапазоне от -50 до +70 °С при предельной относительной влажности не свыше 98 %. Допускается кратковременный нагрев до 700 °С, что означает хорошую устойчивость создаваемой сети к перегрузке и коротким замыканиям.

Процесс инсталляции не представляет больших проблем. Прокладка возможна при температуре не ниже -15 °С. Наименьший радиус изгиба установлен равным пяти внешним диаметрам.

Производитель гарантирует сохранение параметров ПуГВ на протяжении не менее 3 лет с даты изготовления. Проводка, смонтированная из этого провода, может нормально эксплуатироваться на протяжении по меньшей мере четверти века.

Поставка осуществляется удобными в хранении, транспортировке и работе 100-метровыми бухтами, упакованными в полиэтилен.

Провод ПВ-3: расшифровка и значение букв

Основная информация о проводе (и кабеле) заключена в его маркировке. Это продуманная система, благодаря которой можно, не заглядывая в описание, понять насколько подходит для ваших целей тот или другой вид кабельной продукции. Провод ПВ-3 производят десятилетиями. Он описан в старом нормативе — ГОСТ 6323 – 79. По этому документу название ПВ-3 расшифровывается так:

П — провод.
В — виниловая оболочка (поливинилхлорид).
3 — это класс гибкости.

Итак, получаем: ПВ-3 — это провод в виниловой оболочке третьего класса гибкости (гибкий), с медными проводами (нет буквы «А» впереди). Жила многопроволочная (это следует из класса гибкости). Использоваться может как в помещении, так и на улице. Допускается как одиночная,так и групповая прокладка (в кабельканалах).

Примерно так выглядит провод ПВ-3

Есть еще алюминиевый аналог: АПВ-3. Его расшифровка практически один в один совпадает. За исключением того, что материал жил — алюминий. Все остальное аналогично.

Главное достоинство: широкая область применения и высокая степень гибкости

Почему ПВ-3 — это провод? Чем отличается кабель от провода? Тем что у кабеля более «серьезная» оболочка, которая может выдерживать значительные нагрузки, защищать от механических воздействий, снижать влияние проложенных рядом кабелей и т.д. Защита у провода — обычно однослойная, максимум — двухслойная. Такие изделия обязательно нуждаются в мерах по защите от повреждений. В общем, ПВ-3 — это провод.

Нужны еще пояснения по классу гибкости. Он зависит от количества и диаметра проводников в жиле. Самые жесткие — одножильные провода. Их тяжело сгибать. Это одножильный провод ПВ-1. Далее, по мере возрастания количества проводников, провода или кабели становятся все более гибкими. Так вот, ПВ-3 имеет среднюю гибкость. Минимальный радиус изгиба — 10 диаметров провода. Это хороший показатель, который позволяет прокладывать провод в трассах любой конфигурации.

Доступные методы контроля качества провода ПуГВ

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ГОСТ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.

Визуальный осмотр.

Могут быть проверены: маркировка, число проволок в жиле, расцветка и целостность изоляции.

Измерение конструкционных размеров.

Могут быть проверены с помощью подходящих измерительных инструментов толщина изоляции и наружный диаметр. Измерение диаметра проволоки d_пр и расчет сечения жилы по формуле 0,785d_пр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил.

Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при небольшом сечении и нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км

Особое внимание следует уделять хорошему контакту с измерительными проводами

Технические характеристики ПУГВ

У установочного провода подобного типа есть ряд важных характеристик:

Кратковременный перегрев – сохранение изоляцией своих механических и диэлектрических параметров в аварийной ситуации, например, при перегрузке системы или перегреве до 150 градусов по Цельсию.
Допустимое механическое удлинение изоляции – обозначает возможность слоя из поливинилхлорида к изменениям геометрических характеристик. Но при условии, что оно не превышает 50% длины. Для того чтобы провод можно было с легкостью изгибать в этом диапазоне.
Устойчивость слоя изоляции к единичным ударам, вибрационным и акустическим воздействиям. Однако она плохо переносит ультрафиолетовое излучение.
Проводимость – эта величина у каждой марки своя, и она может варьироваться в зависимости от разности температур кабеля. Определяется она сопротивлением медного проводника.

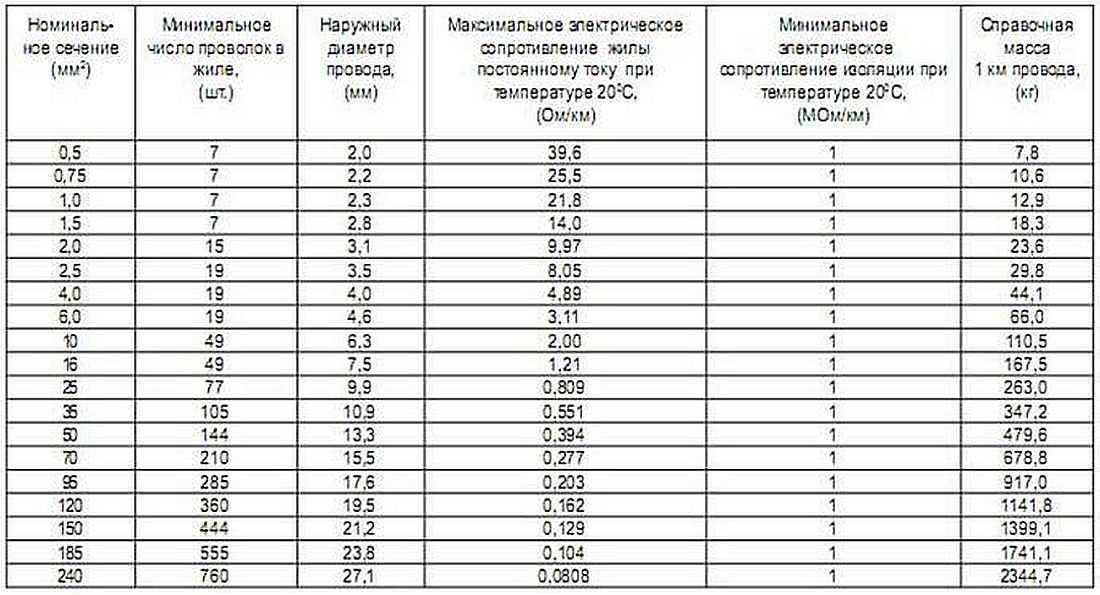

Номинальное сечение (мм2)	Минимальное число проволок в жиле (шт.)	Наружный диаметр провода (мм)	Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20оС (Мом/км)
0,5	7	2,0	39,6
0,75	7	2,2	25,5
1	7	2,3	21,8
1,5	7	2,8	14,0
2,0	15	3,1	9,97
2,5	19	3,5	8,05
4,0	19	4	4,89
6,0	19	4,6	3,11
10	49	6,3	2,0
16	49	7,5	1,21
25	77	9,9	0,809
35	105	10,9	0,551
50	144	13,3	0,394
70	210	15,5	0,277
95	285	17,6	0,203
120	360	19,5	0,162
150	444	21,2	0,129
185	555	23,8	0,104
240	760	27,1	0,0808

Таблица 1 – Зависимость параметров кабеля ПуГВ от числа проволок и их сечения.

Электрическое сопротивление изоляции – данная характеристика испытывается при производстве. Кабель опускают вводу и подают напряжение в 2,5 кВ на протяжении 5 минут.
Допустимый радиус изгиба – позволяет узнать, на сколько можно изгибать данный проводник. Эта характеристика проверяется после изготовления с последующим занесением информации в паспорт изделия.
Рабочая температура – данный параметр отвечает за требование к температурному режиму, при котором возможна нормальная работа провода. Она находится в диапазоне от -50 до +70 градусов Цельсия. Также, стоит отметить, что кабель можно эксплуатировать при высокой влажности окружающей среды, но не более 98%.

Важно! Монтаж провода должен осуществляться при температуре не ниже -15 градусов, но лучше выполнять его установку при значениях выше 0

Состав

Провод ПуГВ является одножильным, и благодаря этому он имеет довольно простую конструкцию. Это проводник, в конструкцию которого входят несколько медных проволок. Должная гибкость провода при большом суммарном сечении достигается за счет скрученных между собой проволок меньшего сечения.

Из луженой медной проволоки изготавливаются жилы, а из поливинилхлоридного пластиката выполнена изоляция провода.

В зависимости от сечения кабеля, варьируется количество проволок. Провода с сечением от 0,5 мм2 до 35,0 мм2 в своём составе имеют минимум 7 штук проволок. Их количество определяется производителем, согласно техническому регламенту.

Цвет

Цветовая палитра изоляционной оболочки провода ПуГВ может быть различной, и его покрытие делается сплошным. Допускается окраска провода в виде 2 продольных полос различных цветов, располагающихся диаметральным способом. Для кабеля заземления используется желто-зеленый цвет, для фазного – коричневый, а для нулевого – синий

Важно! Обычно, цветная маркировка обсуждается при осуществлении заказа, однако, если отсутствуют какие-либо указания по данному поводу, то производитель оставляет за собой право на выбор собственной цветовой маркировки проводов

Цвета оболочки

Где применяется провод ПУГВ (назначение)?

Наряду с отличными электрическими свойствами, кабель характеризуется низкой стоимостью и повышенной гибкостью.

Характеристики провода ПуГВ позволяют использовать его во многих сферах. Допускается применение провода при монтаже линий освещения, электрических щитов, а также в качестве силовых проводников для стационарного подключения машин, механизмов станков и внутренних электроустановок. Благодаря его высокому классу гибкости очень удобно выполнять сборку и подключение схем в труднодоступных местах, внутри электронных устройств, для соединения силовых и сигнальных цепей.

Возможно производить монтажные работы, где размещение кабеля будет под слоями штукатурки, в кладке из кирпича или внутри бетона, при закрытом методе укладки.

Подходит для сборки схем внутри светильников и люстр, но при условии, что они не слишком нагреваются, и осветительные приборы не будут установлены в помещениях с повышенным температурным режимом. Для таких целей лучше использовать более термостойкие провода.

Возможно использовать проводник и при нестационарном монтаже электрического оборудования.

Расшифровка маркировки

Чтобы лучше разобраться в назначении и особенностях ПуГВ, для начала следует расшифровать маркировку провода, в которую заложены основные характеристики и описание изделия.

Начинается аббревиатура с «П», но поскольку следующая буква «у» является строчной, то она приписывается к первой заглавной. Расшифровываем и получаем словосочетание «провод установочный». Несколько лет назад все силовые проводники делились на две категории – монтажные и установочные. К числу первых относились более жесткие, вторых – гибкие кабели. Это основные отличия, но было несколько и других. В наши дни любая проводка называется установочной.
Чтобы указать на повышенную гибкость кабеля, в аббревиатуры принято добавлять букву «Г». Она имеется в маркировке провода ПуГВ. При отсутствии данного символа кабель считается жестким. Если вдаваться в подробности, то буква «Г» появляется в аббревиатуре любого провода, который в соответствии с ГОСТ относится к пятому классу гибкости.
Заканчивается аббревиатура буквой «В». Здесь говорится об изоляции жил, и в кабеле ПуГВ она производится из винила (поливинилхлорида, сокращенно – ПВХ). Если в названии появляется вторая буква «В», то изделие имеет внешнюю оболочку из аналогичного материала. В нашем случае ее нет, поэтому оболочка отсутствует.
В конце аббревиатуры может появляться символ, указывающий на степень пожарной безопасности изделия. Если таковой отсутствует, то кабель относится к категории электротехнических элементов, не поддерживающих распространения огня при условии одиночной укладки. Строчные буквы «нг» говорят о том, что провод не поддерживает горение даже в случае групповой прокладки.

В изделия с приставкой «нг» в соответствии с ГОСТ могут появляться дополнительные обозначения в виде LSLTx – минимальное выделение пыли и вредных газов в процессе горения.

Из латинских обозначений выделим HF – отсутствие любых коррозийно-активных газов в процессе горения вещества. Более полная аббревиатура HFLTx указывает на то, что кабель при воздействии огня выделяет минимальное количество пыли, вредных газов и веществ, активных к коррозии.

Как расшифровывается аббревиатура ПуГВ

Вот расшифровка:

две первые буквы «Пу» обозначают, что это провод установочный;
«Г» – гибкий;
буква «В» обозначает, что у этого кабеля поливинилхлоридная изоляция.

Есть модификации с повышенной пожарной безопасностью, поэтому к уже имеющимся буквам добавляются две «нг». Маркировка будет вот такой: ПуГВнг.

Вот такие у провода ПуГВ технические характеристики. Скажем прямо, на сегодняшний день это самый востребованный вариант кабельной продукции, потому что может использоваться как в электрической разводке зданий разного назначения, так и для прокладки силовых мощных линий электропередач

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

Технические характеристики и расшифровка маркировки провода пв-1

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
Провод с легкостью переносит вибрации, акустические удары и т. п.
Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

Назначение

В случаях, где пространство ограничено, но необходимо сделать качественный монтаж электрооборудования, применяют гибкий ПуГВ, а также, если силовые провода, находящиеся под напряжением до 450 В, предполагается часто изгибать. Например, подключены объекты, имеющие вибрацию или некоторое движение, провода, собранные пучками и связанные нитью (во время эксплуатации их можно изгибать). Они могут быть уложены в рукава, закреплены на тросе и перемещаться вдоль него.

Применяют ПуГВ в закрытых помещениях для подключения различных приборов и агрегатов. Допускается укладывать в стены под штукатурку. Разрешено наружное применение, но под навесом, с обязательной защитой от ультрафиолетовых лучей. Нельзя подвергать провод воздействию влаги от атмосферных осадков. Так как многожильный провод имеет большую площадь поверхности, контакт с влагой приводит к быстрому окислению. Моножильный пруток меньше подвержен коррозии. Для предотвращения этого недостатка используют лужёные провода.

Категория гибкости проводов

Это интересно: Способы крепления проводов и кабелей к стене

Технические характеристики ПУГВВ

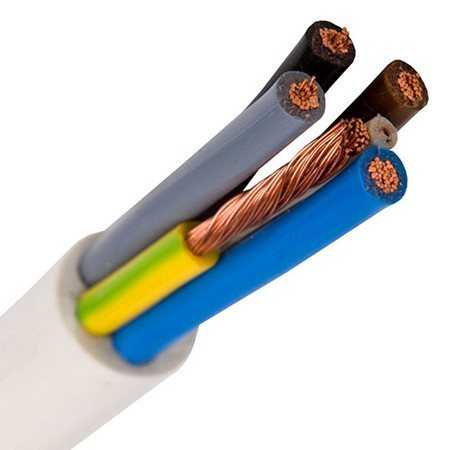

При прокладке электрических сетей может использоваться провод ПУГВВ. Изоляция и токопроводящая часть в нем выполнены из тех же материалов, что и в ПУГВ, только он дополнительно имеет оболочку, которая произведена из ПВХ пластиката с заполнением пространства внутри проводника, может иметь от одной до четырёх жил.

Данный тип используется при монтаже электропроводки в пустотах различных строительных конструкций, в бетоне, а также под штукатуркой, гипсокартоном и т.д. Его можно использовать при монтаже электропроводки, расположенной на поверхности стен и потолков.

Интересно.
Цвет ПВХ пластиката в случае одножильного варианта может быть любой. Если провод многожильный, то для каждой жилы используется изоляция разного цвета.

Для двухжильного чаще всего применяют белый и синий цвета, для трёхжильного – белый, синий и жёлто-зелёный.

Жёлто-зелёный обычно пускают на землю, синий – на ноль, белый (или другой цвет) на фазу.

Конструктивные характеристики проводов ПуГВ и ПуГВВ

	Номинальный диаметр провода в жиле, мм	Масса 1 км, кг
	ПУГВ	ПУГВВ	ПУГВ	ПУГВВ
0,5	2,1	3,5	9,4	19,7
0,75	2,3	3,8	12,6	23,8
1	2,5	3,9	15,4	27,1
1,5	2,5	3,9	15,4	27,1
2,5	3,6	5,1	34,9	50,8
4	3,9	5,8	51,1	71,7
6	4,7	6,9	74,2	99,6
10	6,0	8,4	122	154
16	7,6	9,8	184	226
25	9,6	11,7	280	330
35	10,9	13,2	397	454
50	12,6	15,6	558	633
70	14,6	17,6	761	846
95	17,2	19,7	1026	1126
120	18,8	22,0	1267	1378
150	21,0	25,0	1584	1731
185	23,4	27,4	1939	2101
240	27,3	30,7	2537	2748
300	31,0	34,6	3169	3409
400	34,5	38,6	4142	4447

Допустимые токовые нагрузки при температуре токопроводящей жилы +70°С и окружающей среды +20°С

Номинальное сечение жилы, мм2
	ПУГВ	ПУГВВ
0,5	11	13
0,75	15	16
1	17	19
1,5	23	25
2,5	32	34
4	43	61
6	59	61
10	78	81
16	115	115
25	154	152
35	193	191
50	246	241
70	305	298
95	362	353
120	427	415
150	491	475
185	553	535
240	651	627
300	750	723
400	881	845

Допустимые токовые нагрузки при температуре токопроводящей жилы +35°С и окружающей среды +25°С

Номинальное сечение жилы, мм2
	ПУГВ	ПУГВВ
0,5	4	5
0,75	6	6
1	7	8
1,5	9	10
2,5	13	13
4	17	17
6	22	23
10	30	31
16	41	41
25	53	53
35	65	64
50	80	80
70	97	96
95	114	112
120	131	129
150	148	146
185	165	162
240	191	188
300	216	313
400	250	247

ПУВ, ПуГВ

Техническое описание

Провода установочные по ТУ 16-705.501-2010

Провода с медными жилами с изоляцией из поливинилхлоридного пластиката, применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.

Вид климатического исполнения– УХЛ2 по ГОСТ 15150.

Провода изготавливаются марок:

— ПуВ — провод одножильный c медной жилой, с изоляцией из поливинил-хлоридного пластиката, без оболочки

— ПуГВ — провод одножильный c гибкой медной жилой, с изоляцией из поливинил-хлоридного пластиката, без оболочки

Конструкция проводов:

— токопроводящие жилы проводов изготавливаются из медной проволоки и соответствуют 1 или 2 классу для провода ПуВ и 5 классу для провода ПуГВ по ГОСТ 22483;

— сечение медных токопроводящих жил от 0,5 до 240 мм² ;

— количество изолированных жил – 1;

— изоляция выполнена из поливинилхлоридного пластиката;

— строительная длина проводов не менее100 м.

Электрические параметры:

— электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на1 кмдлины и температуру 20 °С, соответствует ГОСТ 22483;

— электрическое сопротивление изоляции провода, пересчитанное на1 кмдлины и температуру 20 °С, не менее 5 МОм;

— изолированные жилы выдерживают испытание переменным напряжением категории ЭИ-2 по ГОСТ 23286;

— провод выдерживает в течение10 мин (с погружением в воду) испытание переменным напряжением 2,5 кВ частотой 50 Гц .

Механические параметры:

— провод марки ПуВ стойкий к удару при температуре минус 15 °С.

— изоляция выдерживает испытание на изгиб или удлинение при температуре минус 15 °С.

Стойкость к внешним воздействующим факторам:

— провода устойчивы к воздействию пониженной температуры окружающей среды минус 50 °С;

— провода устойчивы к воздействию повышенной температуры окружающей среды плюс 65 °С;

— провода стойкие к длительному воздействию относительной влажности воздуха: до 98 % при температуре окружающей среды до плюс 35 °С.

Безопасность:

— провода безопасны для потребителя и окружающей среды при эксплуатации в нормальных условиях;

— провода не распространяют горение при одиночной прокладке.

Надежность:

— срок службы проводов не менее 20 лет;

— гарантийный срок эксплуатации – 5 лет

Указания по эксплуатации:

— провода предназначены для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей

— провода предназначены для эксплуатации при температуре окружающей среды от минус 50 °С до 65 °С и относительной влажности до 98 % при температуре 35°С.

— радиус изгиба при монтаже должен быть не менее 10 номинальных наружных диаметров для провода марки ПуВ и не менее 5 номинальных наружных диаметров для провода марки ПуГВ.

— длительно допустимая температура нагрева жил при эксплуатации не должна превышать 70 °С.

— допустимые токовые нагрузки кабелей при прокладке на воздухе должны соответствовать таблице

Число и номинальное сечение токопроводящих жил, мм²	Токовая нагрузка, А, не более,
ПуВ	ПуГВ
Ттпж=70°С; Т*окр.ср.=20°С	Ттпж=35°С; Т*окр.ср.=25°С	Ттпж=70°С; Т*окр.ср.=20°С	Ттпж=35°С; Т*окр.ср.=25°С
1×0,50	11	4	11	4
1×0,75	14	6	15	6
1×1,0	17	7	17	7
1×1,5	23	9	23	9
1×2,5	32	13	32	13
1×4	43	17	43	17
1×6	56	22	59	22
1×10	80	30	78	30
1×16	112	41	115	41
1×25	152	53	154	53
1×35	188	65	193	65
1×50	230	77	246	80
1×70	292	96	305	97
1×95	359	115	362	114
1×120	418	132	427	131
1×150	475	148	491	148
1×185	546	167	553	165
1×240	646	194	651	191
Ттпж – температура токопроводящей жилы. Т*окр.ср – температура окружающей среды.

Провод ПуВ является аналогом провода ПВ1 по ГОСТ 6323

Провод ПуГВ является аналогом провода ПВ4 по ГОСТ 6323

Маркоразмер провода, год изготовления указаны на изоляции провода и на маркировочном ярлыке

Купить провод в розницу и оптом можно у нас.

Провод ПУГВ 1х6

ПуГВ 1х6 — провод силовой установочный (монтажный) с медной многопроволочной жилой сечением 6 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).

Провод ПуГВ 6 — соответствует требованиям ГОСТ 31947-2012.

Технические характеристики провода ПуГВ 1х6:

Климатические исполнение провода ПуГВ 1х6 — УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации ПуГВ 6: -50 °С.
Максимальная температура эксплуатации провода ПуГВ 1х6: +65°С.
Провод установочный ПуГВ 1*6 стойкий к воздействию влажности воздуха до 98%.
Монтаж силового провода ПуГВ 1х6 производится при температуре не ниже -15 градусов Цельсия.
Минимальный радиус изгиба при прокладке провода ПуГВ 6 — 23,5 миллиметров.
Длительно допустимая температура нагрева жилы провода ПуГВ 1х6 не более 70 °С.
Класс пожарной безопасности по ГОСТ 31565-2012: О1.8.2.5.4.
Наружный диаметр провода ПуГВ 1*6 — 4,7 миллиметров.
Код ОКП: 355113.
Расчетная масса провода ПуГВ 6 — 0,0742 килограмм в метре.
Срок службы не менее 20 лет с даты изготовления.

Токовые нагрузки провода ПуГВ 1х6:

Допустимый ток провода ПуГВ 1*6 — 59 Ампер.
Активное сопротивление жилы — 3,06 Ом на километр.
Номинальное напряжение — 750 Вольт.

Расшифровка маркировки ПуГВ 6:

Пу — провод установочный.
Г — повышенная гибкость.
В — изоляция из поливинилхлорида.
6 — сечение токопроводящей жилы.

Конструкция провода ПуГВ 1х6:

Жила – из медной отожженной проволоки пятого класса по ГОСТ 22483-77.
Изоляция – из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).

Применение провода ПуГВ 6:

Провод силовой медный установочный ПуГВ 1х6 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.
Проводом ПуГВ 1*6 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.
Провод ПуГВ 6 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где требуется повышенная гибкость при монтаже.
