Детектор скрытой проводки своими руками

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

• учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
• при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
• сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Как работает искатель скрытой проводки

Схема поиска скрытой проводки основывается на двух принципах:

1. любой проводник под током излучает электромагнитное излучение;

2. металл, даже не магнитный (алюминий и медь) воздействует на внешнее магнитное поле.


Для поиска либо определяют проводник под током по его излучению, либо наводят магнитное поле и определяют его изменение (как металлоискатели). Приборы могут работать на одном из принципов либо комбинируют два, так как каждый из них имеет свои плюсы и минусы.

Достоинства и недостатки поиска по электромагнитному излучению

К плюсам можно отнести:

1. прибор не реагирует на трубы и арматуру в стене;
2. можно найти место обрыва проводника;
3. схема проще.

К минусам:

1. провода должны быть под напряжением.
2. после обрыва провод не виден.

Чувствительность повышается, если по проводам течет ток (подключена нагрузка). Если нагрузки нет, то провод обнаруживается все равно, так как переменный ток проходит через своеобразный конденсатор (емкость) между прибором и проводкой. Поэтому можно искать и расположение других кабелей (телевизионных, цифровых) подключив к ним генератор переменного тока. Таким способом пользуются связисты.

Плюсы и минусы работы по принципу металлоискателя

Плюс всего один — можно искать неподключенные провода и трубы.

Минусов больше:

1. более сложная схема;
2. меньшая чувствительность;
3. трудно найти провода в железобетонной стене.

Теперь рассмотрим схемы детектора скрытой электропроводки и их реализацию:

Как найти проводку в стене без прибора? Руками и головой!

Не разобрались, как найти скрытую проводку в стене с помощью смартфона или другим способом? Тогда этот метод для вас! Он подойдет, когда не жаль снять обои. После их демонтажа легко обнаружить характерные выпуклости (или углубления).

Проведите ладонью. Над проводкой чувствуется шероховатость или неровность. Если поверхность не оштукатурена, то кабельные штробы будут видны невооруженным глазом.

Кроме того, по правилам электрическую проводку допустимо прокладывать только под прямыми углами – вертикально или горизонтально. Направления по диагонали, пересечения и изгибы недопустимы. Должно выдерживаться минимальное расстояние до потолка, окон, дверей.

Зная нахождение распределительной коробки или розетки, можно определить область электропроводки. После этого желательно подтвердить свои предположения другими способами.

Для поиска распределительной коробки достаточно простой отвертки или карандаша. Простукивайте поверхность, пока не наткнетесь на участок с более ясным звуком – это полость внутри пластмассовой коробки.

Поиск проводки

«Дятел» это не только чувствительный индикатор скрытой проводки, но и прибор, способный выполнять ряд сопутствующих задач. Он поможет обнаружить металлы в стенах, мешающие сверлению или проведению ремонта.

Сигнализатор «Дятел» сообщит о находке при помощи звукового сигнала. Если проводка под напряжением, то прибор без труда ее обнаружит, ориентируясь на импульсы, подаваемые электрическим током.

Поиск скрытой проводки прибором «Дятел» осуществляется бесконтактно. «Дятел» поможет обнаружить провода под толстым слоем штукатурки, гипсокартона и даже бетона. Сигнализатор достаточно точен, поэтому не придется дополнительно рушить штукатурку, чтобы выявить, где находится проводка. Часто провода проходят далеко от предполагаемой траектории, поэтому прибор при их поиске необходим.

Аналогичные устройства применяются профессиональными электриками, которым ежедневно приходится искать проводку на разных объектах, к которым относятся жилые, офисные, складские помещения.

Даже если вы просто хотите повесить на стену полочку, не помешает проверить, нет ли там опасности в виде проводов, ведь попадание сверлом или шурупом в них ничем хорошим не закончится. Прозвонив стену сигнализатором «Дятел», вы сможете работать в полной уверенности, что не встретитесь с подобными проблемами.

Для усиления сигнала прибор использует антенну, которая позволяет ему распознавать препятствия более четко. Вы сможете обнаружить тот провод, по которому проходит фаза. Сигнализатор «Дятел» поможет обнаружить не только те кабели, которые лишены изоляции, но и хорошо заизолированные провода. При этом не потребуется осуществлять с ними прямой контакт.

Для чего необходимы детекторы нахождения скрытой проводки

Очень часто у владельцев квартир или частных домов нет в наличии схемы проложенной электропроводки, которая необходима при проведении различных ремонтных работ. Во время сверления отверстий или в процессе штробления можно случайно зацепить провода под высоким напряжением.

Помните! Независимо от того, знаете вы, где находится электропроводка или нет, все работы необходимо проводить только при отключённой электроэнергии.

Если вы сами делали ремонт в помещении, и знаете, где находятся электрические провода, то это существенно упростит процесс работы. Но дело в том, что зачастую проводку делают мастера, которые пытаясь сэкономить, прокладывают провода по самому простому пути — от распределительных коробок не под прямым углом как положено, а по диагонали. И в этом случае не обойтись без специального приспособления, которое позволяет быстро и безошибочно найти скрытые провода — детекторы скрытой проводки.

Такой детектор можно приобрести в магазинах радиотоваров или на рынках. Они бывают недорогими (бюджетные модели) и дорогостоящими. Дешёвое устройство помогает определить провода под током и различные электрические приборы. Более дорогие аппараты являются многофункциональными и поэтому могут обнаруживать обесточенные провода.

Для домашнего использования можно купить самый простой детектор или собрать его самостоятельно по схеме. Каждый человек, который разбирается в электросхемах, может самостоятельно сделать недорогое бюджетное устройство.

Схемы заводских детекторов

Существует несколько видов детекторов заводского производства:

1. Электростатический. Достоинства такого прибора в простоте внутреннего устройства и возможности находить металлические предметы на значительном отдалении. Недостаток же детектора состоит в возможности поиска лишь в сухой среде. В противном случае будут ложные срабатывания. К тому же обнаружены могут быть только те провода, которые находятся под напряжением.
2. Электромагнитный. Достоинства заключаются в простой схеме и высокоточном обнаружении проводки. Недостаток единственный, но существенный: помимо напряжения, нужна довольно мощная нагрузка — не менее 1 киловатта.
3. Металлодетектор. Такой прибор представляет собой стандартный металлоискатель. Главный плюс в отсутствии необходимости в напряжении. Недостатки: обнаруживает любой металл (не только проводку), а также конструктивно сложен.

Промышленные схемы профессиональных детекторов

Можно собрать в домашних условиях и прибор профессионального уровня. Однако такое оборудование имеет достаточно сложную схему, и на его изготовление понадобится много усилий. Ниже показаны две схемы на выбор: первая относится к промышленному прибору, вторая — к самодельному устройству «Дятел».

Схема промышленного сигнализатора скрытой проводки
Схема самодельного определителя проводки «Дятел»

Также можно изготовить устройство типа YADITE 8848. Ниже представлены два варианта такого устройства.

Принципиальная схема детектора наTC4069UBPСхема определителя проводки на 74HC14AP

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

• учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
• при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
• сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

Проверка самодельных искателей проводки

Прежде чем применять самодельный прибор, рекомендуется протестировать его работоспособность. Проверка покажет правильность сборки.

Тест выполняется следующим образом:

1. Находим участок, в котором точно есть скрытая проводка. Например, гарантировано можно говорить о наличии в стене проводов, идущих к выключателям и розеткам.
2. Проверяем выбранный участок. Для этого подводим прибор к стене и наблюдаем за индикацией.
3. Если сигнал поступает лишь в месте прохода кабеля, устройство исправно и им можно пользоваться.
4. Если сигнал, то возникает, то пропадает в разных направлениях, значит, прибор неисправен.

Итак, не обязательно приобретать детектор проводки в магазине. Это устройство вполне можно изготовить в домашних условиях, если следовать указанным выше схемам.

В этой статье будет рассмотрена схема довольно простого детектора скрытой проводки. Сделать его своими руками не составит труда, так как все детали доступны и схема не сложная, так же есть файл с печатной платой. Данный детектор поможет вам определить место прохождения электрической проводки, которая скрыта в стене, тем самым исключит возможность её повреждения при проведении определённых работ.

Схема детектора:

Чувствительным элементом схемы является полевой транзистор КП103 , к затвору которого подключается антенна. Можно применять транзистор в любом корпусе и с любым буквенным индексом. Прибор реагирует на провода под напряжением 220 В 50 Гц независимо от того, течёт по ним ток, или нет.

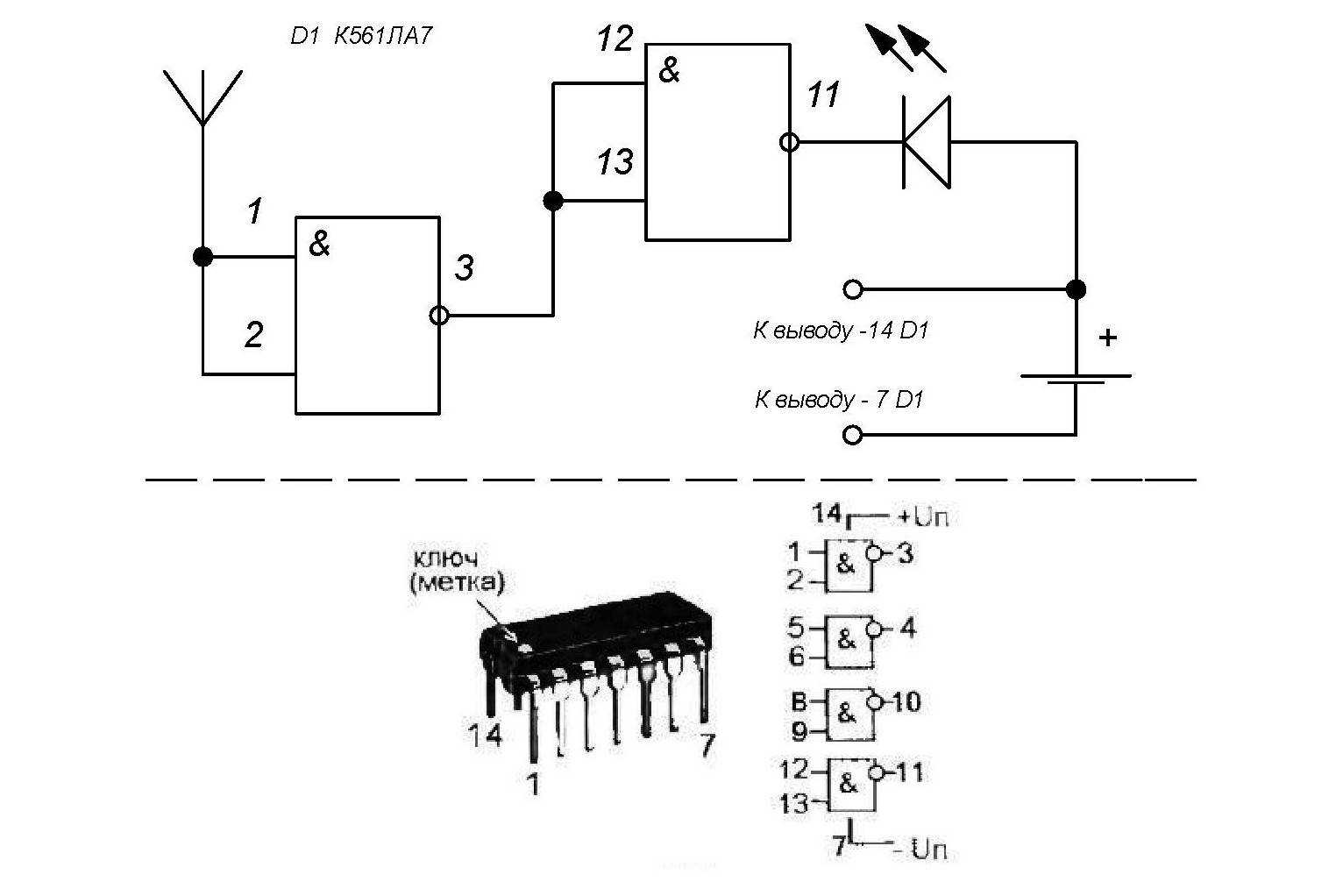

Также в схеме используется микросхема К561ЛА7 , которая представляет собой 4 логических элемента 2И-НЕ. Её можно заменить импортным аналогом, микросхемой CD4011 . Светодиод на схеме загорается тогда, когда антенна оказывается в непосредственной близости от провода под напряжением.

В качестве антенны можно использовать отрезок обычного тонкого провода, длиной 5-10 см. Чем больше его длина, тем больше чувствительность прибора. Схема потребляет примерно 10-15 мА, питается напряжением 9 вольт. Для питания подойдёт обычная батарейка Крона. При необходимости, к 10 выводу микросхемы можно подключить любой пьезокерамический излучатель, например, ЗП-3, тогда при обнаружении провода будет раздаваться звук.

Для чего нужно знать разводку электропроводов в доме

Сверля «вслепую», можно наткнуться на провод под напряжением

Хотя ремонт поврежденной проводки и не очень сложен, все же желательно его избежать. Поэтому обязательно определить схему проводки в следующих случаях.

1. При перепланировке дома и переносе перегородок, переносе дверных и оконных проемов.
2. Если мы собираемся выполнять ремонтные работы, связанные с установкой различных элементов в толще стены или потолка. Даже вешая картину на стену, можно случайно задеть провод.
3. Если мы собираемся устанавливать отопительные приборы. Хотя они могут и не крепиться на стене, не допускается соседство труб и радиаторов с электропроводами, они должны быть расположены на расстоянии не менее полуметра, чтобы исключить повреждение изоляции от перегрева.
4. При ремонте и модернизации самой проводки (например, установке дополнительных светильников или розеток).

Конечно, можно просто обесточить дом и соединять поврежденные провода, но это неудобно и опасно по многим причинам.

• Сделать современный ремонт без электроинструмента невозможно, отключив подачу напряжения, мы не сможем им пользоваться.
• Устанавливая крепеж в стене, мы не знаем — насколько он отстоит от проводов. Возможен вариант, когда мы не заметив, что не перебили провод, а повредили его изоляцию. Потом саморез и металлическая полка, которую он крепит, окажется под напряжением.
• Вероятен случай, когда мы повредим заземляющий провод. Это не заметно, но приборы, к которым он шел, и люди ими пользующиеся окажутся без защиты.

На полевом транзисторе

Такие транзисторы очень чувствительны к электрическому полю. Именно эту его способность и будем использовать в следующих схемах.

Наши читатели рекомендуют!

Из рисунка видно, что устройство очень простое и легко собирается своими руками без каких-либо специальных приспособлений. Напряжение питания 3–5 В. Потребляемый ток настолько мал, что этот детектор проводки может работать до 6 часов без отключения. Катушка антенны намотана проводом 0,3–0,5 мм на сердечник, диаметром 3 мм. Сколько витков, зависит от провода: 0,3 мм – 20 витков, 0,5 мм – 50 витков. Антенна работает и с каркасом, и без него.

Искатель обрыва провода

Этот приборчик настолько компактен, что его можно собрать в корпусе от маркера. Антенна вытягивается через отверстие в нем. Ее длина 5–10 см, но если электропроводка расположена неглубоко в стене – не глубже 5–10 см – тогда будет достаточно длины ножки полевого транзистора.

В качестве датчика используется полевичок VT1. Чувствительность у него сильная. Когда его затвор окажется рядом с электропроводкой, сопротивление «сток – исток» уменьшится. Это приведет к открыванию двух других транзисторов и зажиганию светодиода.

Полевик КП103 подойдет с любой буквой; светодиод – АЛ307,буква тоже значения не имеет. Биполярные транзисторы – какие есть в наличии, подобной проводимости, маломощные. Коэффициент передачи выбрать как можно больше. К примеру, вместо КТ203 можно использовать КТ361.

Обратите внимание: при монтаже КП103 ставят горизонтально, а его затвор загибают так, чтобы он был над корпусом транзистора. Собрать своими руками такой искатель проводки очень просто

Примеры и сравнение популярных моделей

В настоящее время существует такое большое количество самых различных марок и моделей приборов поиска скрытой или оборванной проводки, что все тяжело рассмотреть и описать их характеристики, преимущества и недостатки. Поэтому мы рассмотрим только самые популярные детекторы, которые используются в домашнем обиходе.

• Электронный тестер №48М является многофункциональным устройством для домашнего использования, который используется для проверки целостности проводов, а также для нахождения скрытой в стене проводки контактным и бесконтактным способом. Имеет светодиодную индикацию и может обнаруживать провода, которые расположены на глубине до 2 см в стене. Небольшой компактный прибор для бесконтактного и контактного поиска скрытой электропроводки
• Устройство для поиска проводки и металлических элементов «Спарта» имеет звуковой и световой оповещатель. Позволяет обнаруживать не только провода, но и различные металлические элементы. Находит места обрыва в цепи. Устройство поиска скрытой электрической проводки «Спарта»
• «Поиск» используется не только для точного обнаружения в стене и потолках проводки, но и позволяет проверять правильность фазировки электрических счётчиков, выявлять оборудование с местом обрыва зануления или заземления, проверять исправность предохранителей, определять обрывы в проводке. Оснащён четырьмя диапазонами чувствительности. Детектор скрытой проводки «Поиск»
• Искатель «ДЯТЕЛ М» Е121.3 помогает находить скрытую проводку, проверять правильность фазировки счётчиков, обнаруживать фазные провода на различных участках поверхности помещения и т. д. Имеет пластмассовый корпус с ребром ограничения для безопасности работы и четыре степени чувствительности. Детектор обнаружения скрытой проводки «ДЯТЕЛ М»
• Небольшой бесконтактный детектор UNI-T UT12А китайского производства позволяет определять напряжение от 90 до 1000 В переменного тока. Имеет световой и звуковой индикатор, а также систему автоматического отключения при 30 минутном простое. Внешне похож на обычный маркер. Очень удобный в домашнем обиходе. Детектор скрытой проводки китайского производства
• Искатель проводки TS-75 в металлическом удобном корпусе позволяет точно определить расположение проводки в стене под током. Имеет световую и звуковую индикацию. Многофункциональный детектор для обнаружения скрытой проводки
• Недорогой детектор S100 STANLEY STHTO-77403 американского производства прекрасно подойдёт для домашнего и даже профессионального использования. Позволяет находить не только скрытую проводку, но и места обрыва в цепи. Имеет небольшие габариты и удобный прочный пластиковый корпус. Детектор американского производства «STANLEY»

Если говорить о детекторах отечественного производства, то они отлично подойдут для использования в бытовых целях. Имеют доступные цены и могут предложить хорошее качество. Китайские модели более компактны и удобны в использовании. Также имеют невысокую стоимость, но, как нам известно, данный производитель не может похвастаться длительным сроком службы своей продукции. Выбирая марки известных европейских или американских производителей можно быть уверенным, что детектор прослужит долгое время и будет иметь необходимое количество функционала как для домашнего использования, так и для профессиональной работы при доступной цене.

Схемы заводских детекторов

Существует несколько видов детекторов заводского производства:

1. Электростатический. Достоинства такого прибора в простоте внутреннего устройства и возможности находить металлические предметы на значительном отдалении. Недостаток же детектора состоит в возможности поиска лишь в сухой среде. В противном случае будут ложные срабатывания. К тому же обнаружены могут быть только те провода, которые находятся под напряжением.
2. Электромагнитный. Достоинства заключаются в простой схеме и высокоточном обнаружении проводки. Недостаток единственный, но существенный: помимо напряжения, нужна довольно мощная нагрузка — не менее 1 киловатта.
3. Металлодетектор. Такой прибор представляет собой стандартный металлоискатель. Главный плюс в отсутствии необходимости в напряжении. Недостатки: обнаруживает любой металл (не только проводку), а также конструктивно сложен.
