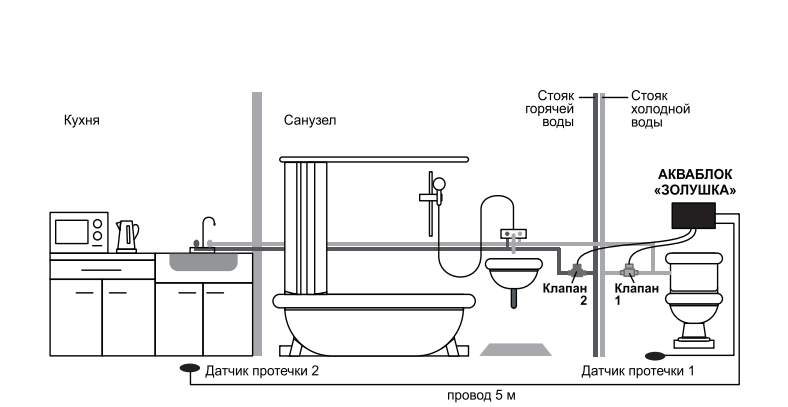

Датчики и их расположение

Датчики логично будет расположить там, где могут быть прорывы воды:

под ванной;
посудомоечной машиной;
стиральной машиной;
бойлерной установкой;
нагревательным котлом;
батареями и полотенце-сушителями;
в самых низких точках пола. Именно там начнёт скапливаться вода;
если санузел раздельный, можно один сигнализатор поставить в районе унитаза.

Причем датчик нужно располагать не рядом, а под чем-то. Строго говоря, в местах вероятного появления или скопления воды. Про время срабатывания датчика мы еще поговорим, у каждого производителя оно разное, но вся система может неправильно сработать именно из-за неудачного расположения датчика.

Если это радиодатчик, то стоит учесть расстояние, на котором он будет эффективно работать. Может так случиться, что стенка или перегородка будут помехой радиосигналу.

Также есть два варианта установки датчика:

В уровень с полом.
На поверхности пола.

Разница в высоте дает выигрыш в масштабах затопления.

Смонтировать в уровень самостоятельно затруднительно — нужны специальные инструменты, а на поверхности проще. Просто расположить датчики в зонах вероятного затопления.

Квартиры

Понятно, что в многоквартирных домах централизованная подача воды и при внештатной ситуации комфортнее отсечь не весь стояк, а только разводку в квартире. Но тут есть небольшая проблема. Логичнее предположить, что перекрывающие краны на автоматике правильно поставить на трубах ДО водосчетчиков.

Но управляющая компания настаивает на такую модернизацию ПОСЛЕ счетчика. А если после счетчика ставится тройник для подключения смывного бачка унитаза? Автоматику просто некуда поставить.

Выход, конечно, есть.

Перед тем как устанавливать системы защиты от протечек лучше связаться с управляющей компанией и согласовать этот вопрос.

Еще одна ситуация. Если в квартире две системы подвода воды. Одна на ванну и санузел, а вторая на кухню для мойки. Как говорится, есть два пути.

Кардинальное — установить автоматику на всех стояках.
Экономное — обеспечить защиту только санузлов.

Но, в наше время популярны посудомоечные устройства и их тоже надо контролировать. Добавим к этому стиральную машину на кухне. И получится полноценная зона контроля. Правильное решение — установка двух модулей. Есть, конечно, и эконом-вариант — протянуть провода от модуля управления для датчиков через всю квартиру до кухни. Решение, как всегда, за владельцем жилища.

Картину дополняет отопление. В старых домах они тоже требуют контроля. Выход — перед каждой батареей нужно ставить автоматический отсекающий кран с датчиком затопления.

Частный дом

Чаще всего вода в дом подается насосом и потом расходится по системе. Утечки и причины такие же, как и в многоквартирных домах. Система защиты от протечки воды может быть оборудована и здесь. Задача — отключить насос при затоплении. Значит, включение/отключение насоса должно быть через реле. Вот через него и подключать контроллер, который при затоплении подаст сигнал на закрытие шарового крана или клапана подачи воды. Схемы водопотребления у частных домов разные, нужен совет специалиста. Он изучит схему распределения воды и скажет, как правильно разместить запорные устройства для предотвращения затопления. Обычно хватает кранов с сервоприводом после насоса.

Но отопление тоже потребляет воду. А котел без воды работать не должен. Есть разные ситуации. Но основная задача не оставить его без воды и пустить циркуляцию по малому контуру. Опять не будем описывать разные варианты — для хозяина правильнее получить совет от специалистов по котельному оборудованию. С этим лучше не шутить.

Есть системы с автоматизированными котлами отопления. Если авария и сработает защита от протечек, котел автоматически остановится из-за критического перегрева. Это, конечно, для него не стандартная ситуация, но не критичная.

Общие принципы размещения датчиков протечки

Любой владелец помещения (жилого или офисного) знает, где проходят коммуникации водоснабжения или отопления. Потенциальных мест протечки не так много:

запорные краны, смесители;
соединительные муфты, тройники (особенно это касается пропиленовых труб, которые соединяются методом пайки);
вводные патрубки и фланцы бачка унитаза, стиральной или посудомоечной машины, гибкие шланги кухонных смесителей;
места подключения приборов учета (счетчиков воды);
радиаторы отопления (могут протекать как по всей поверхности, так и в местах соединения с магистралью).

Разумеется, в идеале, датчики должны быть расположены именно под этими устройствами. Но тогда их может быть слишком много, даже для варианта самостоятельного изготовления.

На самом деле, достаточно 1–2 датчиков на потенциально опасное помещение. Если это ванная комната, или туалет — как правило, имеется порожек входной двери. В этом случае, вода набирается, как в поддон, слой может достигать 1–2 см, пока жидкость не прольется через порог. В этом случае, место установки не критично, главное, чтобы датчик не мешал передвигаться по комнате.

На кухне датчики устанавливаются на пол под раковиной, за стиральной или посудомоечной машиной. Если возникнет протечка, она сначала образует лужицу, в которой и сработает сигнализация.

В остальных помещениях прибор устанавливается под радиаторами отопления, поскольку через спальню или гостиную трубы водоснабжения не прокладываются.

Не лишним будет установка датчика в нишу, по которой проходят стояки трубопроводов и канализации.

Наиболее критичные точки прорыва воды

При равномерном рабочем давлении, риск протечки минимален. Тоже самое относится к смесителям и кранам, если вы открываете (закрываете) воду плавно. Слабое место системы трубопроводов проявляет себя при гидроударах:

клапан подачи воды в стиральную машину при запирании создает давление, в 2–3 раза превышающее номинал водопровода;
то же самое, но в меньшей степени, относится к запирающей арматуре бачка унитаза;
радиаторы отопления (а также места их подключения к системе) зачастую не выдерживают тестовую опрессовку, которую проводят предприятия теплоснабжения.

Как правильно размещать датчики

Контактная пластина должна располагаться как можно ближе к поверхности пола, не касаясь его. Оптимальная дистанция: 2–3 мм. Если контакты разместить непосредственно на полу, будут возникать постоянные ложные срабатывания из-за конденсата. Большое расстояние снижает эффективность защиты. 20–30 миллиметров воды, это уже проблема. Чем раньше сработает датчик, тем меньше потери.

Типы

В зависимости от назначения, эти устройства могут быть следующих типов:

автономный, такой датчик функционируют самостоятельно, он подает звуковой сигнал при обнаружении протечки воды (например, сирена AL 150 и SW001 Neptun), есть также устройства с модулем GSM, отсылающим SMS при аварии (датчики SapSan);
проводной, для подключения к блоку управления используется сигнальный провод или сеть 1-wire (WSP, Pic, SW003 Neptun, О-контакт, Астра 361 и т.д.);
беспроводной датчик (например, радиодатчик RSW или детектор TX-3FS), обнаружив протечку воды, посылает радиосигнал на пульт управления.

Если необходимо контролировать определенную площадь, то для этой цели используется ленточный датчик.

В том случае, если в настоящее время у вас нет свободных средств на покупку системы контроля утечки воды или автономных устройств оповещения, их можно сделать самостоятельно.

Виды датчиков их устройство и принцип работы

Вода – важнейший элемент жизнеобеспечения человека. Неудивительно, что предохраняющих и защитных систем разработано множество, и принципы использовались вариабельные. Даже для того, чтобы использовать в быту или на производстве, тоже есть отдельные модели. Различают также способы получения энергии – блоки питания, аккумуляторы, батарейки, формы и виды конструкций, место подключения, количество типовых элементов и прочее.

Поплавковые устройства контроля уровня жидкости в резервуарах

Не особенно надежны в условиях квартиры. Их гораздо чаще используют в морском деле, на яхтах или речном флоте, хотя есть мнение, что это дешёвый и надежный способ сигнализации в местах, где постоянно добавляется вода из системы центрального водоснабжения. Однако они контролируют только верхний уровень жидкости, поэтому в быту обычно используются в сливных бачках унитазов.

Ультразвуковой датчик утечки воды

Посылает звуковые волны определенной частоты и получает сигнал, отраженный от стенок емкости или контролируемую толщу жидкости. особенность работы – в постоянном сравнивании полученного значения с нормативным, если обнаружены расхождения, начинают работать другие приборы, обеспечивающие защиту и передающие сообщения.

Электродный датчик утечки воды

Популярность электродных приборов вполне объяснима – они работают на разнице электропроводности воды и воздуха. Достаточно поставить электроды на нужном расстоянии, чтобы получить гарантированный сигнал, если электрод попадает из воздуха в жидкость. Дальше все зависит от надежности системы оповещения.

Емкостной датчик контроля параметров жидкости

Для емкости может устанавливаться несколько вариабельных электродов, позволяющих контролировать уровень разных параметров. Такие датчики хороши, если нужно следить не только за протечкой, но и за несколькими режимами эксплуатации.

Радарные датчики контроля утечки воды

Принцип действия схож с ультразвуковыми. они также подают периодические сигналы с определенной периодичностью и анализируют отраженные колебания. Препятствий для установки подобных приборов не составляет даже агрессивные химические соединения, находящиеся в виде жидкости.

Датчик гидростатического действия

Часто применяются в промышленных масштабах, там, где нужен постоянный контроль за изменением уровня жидкости. С помощью таких датчиков можно автоматизировать подачу ингредиентов при синтезе химических веществ или приготовлении пищевых продуктов. Основой гидростатического датчика является элемент, чувствительный к изменению давления жидкости.

Защита от протечек своими руками

Собрать электрическую схему, работающую на появлении в ней электрического тока при наличии между контактами воды может любой человек знакомый с паяльником и обладающий минимальными навыками любителя радиоэлектроники. Существует много вариантов как простых, так и более сложных. Приведем некоторые примеры.

Самый простой способ основан на применении транзистора

В схеме применяется достаточно большая номенклатура составных транзисторов (подробно о каких моделях идет речь — смотри изображение). Кроме него в схеме применяются следующие элементы:

источник питания — батарея с напряжением до 3 В, например, CR1632;
резистор величиной от 1000 кОм до 2000 кОм, который регулирует чувствительность устройства к реагированию на появление воды;
звуковой генератор или сигнальная светодиодная лампочка.

Полупроводниковый прибор находится в закрытом состоянии в схеме, где источнику питания не позволяет заставить его работать установленная мощность. Если появляется дополнительный источник тока, вызванный благодаря утечке, транзистор открывается и подается питание на звуковой или световой элемент. Устройство работает как сигнализатор наличия протечки воды.

Корпус для датчика можно изготовить из горлышка от пластмассовой бутылки.

Конечно, приведенный вариант простейшей схемы может быть использован только для понимания принципов работы, практическая ценность такого датчика минимальна.

Аквасторож своими руками

В отличие от предыдущего способа, где для устранения протечки требуется присутствие человека, здесь сигнал поступает на аварийное устройство, которое перекрывает подачу воды автоматически. Для выработки такого сигнала требуется собрать более сложную электрическую схему, в которой основную роль играет микросхема LM7555.

Присутствие микросхемы позволяет стабилизировать параметры сигнала за счет сравнительного аналогового устройства находящегося в ее составе. Оно срабатывает на тех параметрах сигнала, которые необходимы для приведения в действие аварийного устройства, перекрывающего воду.

В качестве такого механизма используется электромагнитный клапан или шаровой кран с электроприводом. Они встраиваются в водопроводную систему сразу после входных вентилей подачи воды.

Эта схема также может использоваться в качестве датчика для подачи светового или звукового сигналов.

В заключение можно добавить, что датчик протечки не является особо сложным устройством, которое будет недоступно обычному обывателю, если захотеть, то можно собрать его самому у себя дома. Функции, которые выполняет эта маленькая невзрачная коробочка, должны быть внедрены в каждом доме, а польза от неё просто неоценима.

Типовая комплектация защитной системы

Наибольшую популярность в среде потребителей получили следующие системы сигнализации о протечках, работающие по одинаковому принципу:

Нептун;
Аквасторож;
Gidrolock.

В представленных системах применяются шаровые краны с электромагнитным или электромеханическим клапаном диаметром ½, ¾, 1 дюйм. Устройства не только обеспечивают перекрытие крана, но и информируют о протечке.

Любая типовая система сигнализации о протечках состоит из следующих стандартных компонентов: контроллера – блока управления (1), шарового крана с электроприводом (2), датчиков (3) (+)

Системы протечки воды могут быть интегрированы с системами «Умный дом».

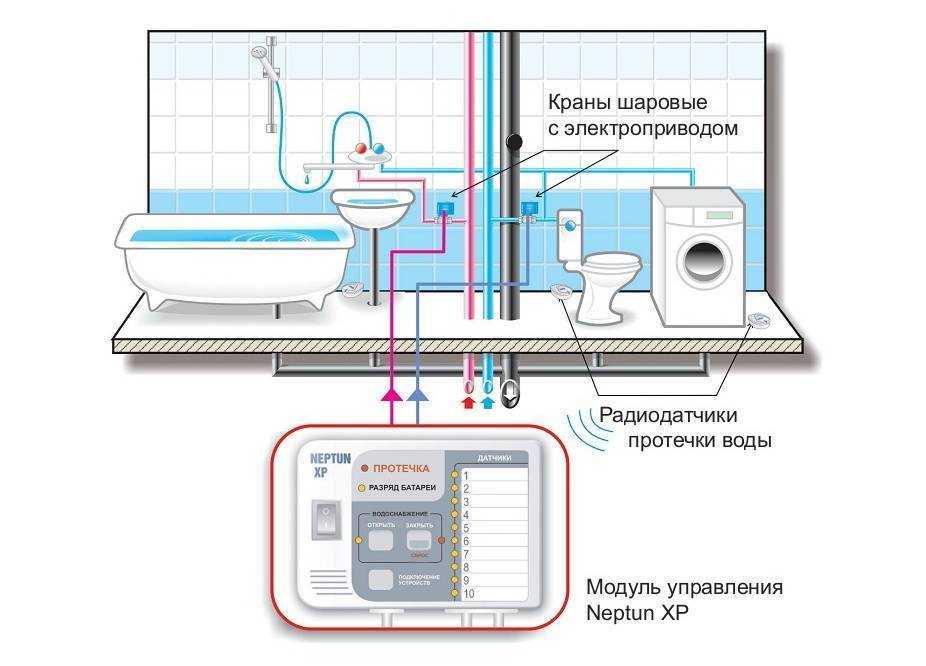

В комплекс защиты от протечки входят:

Шаровые краны, оснащенные электроприводом. Они предназначены для полной или частичной блокировки контуров водоснабжения или отопления на случай протечки. Устройство монтируется непосредственно после вводных вентилей.
Контроллер, представляющий собой блок управления. Предназначен для выполнения всего одной операции – перекрытие крана с электроприводом после получения и обработки сигнала с одного из датчиков. Помимо этого контроллер отвечает за оповещение о протечке и питание датчиков. Контроллер может быть установлен в любом удобном, но при этом доступном месте.
Датчики протечки. При попадании влаги подают сигнал о протечке. Подключаются исключительно к безопасным источникам энергии. Устанавливаются датчики в местах, чаще всего угрожающих утечками: под душевыми кабинами и раковинами, за унитазами, возле стиральных машин, в местах подключения гибких шлангов и т.д.

Датчики могут быть автономными, как в системе Gidrolock, так и энергозависимыми, как в более дешевой защите «Нептун».

В системе сигнализации об утечке применяются шаровые краны с электроприводом. Единственный минус в том, что подобные устройства нужны и для горячей, и для холодной воды, т.к. система не реагирует на температуру протекающей жидкости

В автономных системах водоснабжения функцию крана с электроприводом может выполнять насос, который отключается после поступления сигнал с датчика о протечке. Но и в этом случае нежелательно пренебрегать установкой шарового крана, оснащенного электроприводом.

Даже если насос выключится, и прекратится подача воды из скважины или колодца, то при отсутствии запорного входного шарового крана не будет обеспечена полная защита системы от протечки.

Это связано с тем, что в неисправную систему может поступать вода из гидроаккумулятора. Поэтому установка «управляемого крана» считается необходимостью.

https://profazu.ru/elektrooborudovanie/samodelki-oborud/datchik-protechki-vody-svoimi-rukami.html
https://fb.ru/article/318377/datchik-utechki-vodyi-obzor-vidyi-harakteristiki-i-otzyivyi
https://www.asutpp.ru/datchik-protechki-vody.html
https://sovet-ingenera.com/vodosnab/v-drugoe/datchik-protechki-vody-svoimi-rukami.html

Виды

«Антипротечки» воды классифицируются по базовым принципам:

Поплавковый. Главная особенность 一 способность плавать на поверхности жидкости.
Ультразвуковой. Использует свойство распространения звука в воде.
Электродный. Он оценивает электропроводность жидкости в своей работе.
Емкостной. Результат работы основан на чутком измерении емкости между параллельно установленными пластинами.
Радарный. В основу данного вида легло изменение свойств потока при перемещении внутри трубопроводов и открытых руслах.
Гидростатический. Такой тип определяет величину давления столба жидкости.

Системы обнаружения утечек воды

В то время как датчики воды проникают в дома по всему миру, они начали свое существование как системы обнаружения утечек воды в зданиях, в которых размещены мэйнфреймы компьютеров, ценные артефакты и другие жизненно важные активы. Системы обнаружения утечек воды по-прежнему являются абсолютной необходимостью в банках, национальных архивах и центрах обработки данных. Системе обнаружения утечки воды практически невозможно определить точное местоположение утечки, но многие современные системы обнаружения утечки воды, используемые в зданиях такого типа, могут использовать интеллектуальные цифровые технологии для обнаружения утечек воды с точностью до 1 метра от источника. Системы, обнаруживающие утечки воды на крупных предприятиях, должны быть ненавязчивыми, но при этом достаточно большими для выполнения своих задач. С годами эти системы стали более обычными в меньшем масштабе,

Как работают датчики воды?

По мере того, как технология развивается быстрыми темпами, эти успехи достигаются, поэтому устройство становится меньше. То, что когда-то занимало большое скрытое пространство на полу, теперь может обеспечить такое же использование в гораздо меньшей упаковке. Существует несколько различных типов систем обнаружения утечек воды, и все они работают по-разному. Чтобы обнаружить утечку воды, большинство лучших датчиков утечки воды, предназначенных для домашнего использования, измеряют электрическую проводимость любой присутствующей воды. На датчике утечки воды есть зубцы или другие металлические точки контакта, и когда вода касается их обоих, он замыкает электрическую цепь. Эта электрическая цепь отправляет сигнал в любую используемую систему мониторинга.

Какой датчик лучше выбрать для контроля утечки воды

Консультация экспертов в этом случае варьируется, но вы должны обратить внимание на каждый из компонентов системы. Лучше выбрать контроллер, который работает автономно и адекватно защищен от внешних воздействий, с минимальным временем отклика к угрозам

Существуют устройства, которые могут работать с различными элементами системы, и все еще имеют резервный источник питания. Как объединить такие рекомендации с простотой и удобством, требуемым, установив ваше устройство своими руками, это что-то, чтобы. Не покупайте первый, кто появится, но точно рассмотрите все параметры. Требования к кранам аналогичны — компактные, простые в установке в нужном месте с подходящим поперечным сечением кабеля и правой длины. Датчик — батарея или питание от контроллера. Наиболее распространенной рекомендацией состоит в том, чтобы приобрести сенсор утечки беспроводной воды — даже дилетант должен быть в состоянии поместить его в нужное место, в то время как проводной датчик не делает.

Основы правильной планировки

При планировке необходимо выполнять поставленную задачу: создание полноценной картины. Для этого рекомендуется придерживаться определенных установленных стилем рамок:

Желательно повысить качественную функциональность помещения: поместить множество полезных предметов, используемых ежедневно. Создание целостности обстановки, смысловая композиция не должна друг другу противоречить. Необходимо создать законченность общей картины с помощью основных деталей интерьера

Желательно, чтобы в помещении имелся центр, привлекающий основное внимание гостей, он может располагаться напротив телевизора.. Именно это поможет сделать комнату вполне гармоничной, отвечающей всем требованиям привычного многим классического стиля. Именно это поможет сделать комнату вполне гармоничной, отвечающей всем требованиям привычного многим классического стиля

Именно это поможет сделать комнату вполне гармоничной, отвечающей всем требованиям привычного многим классического стиля

Именно это поможет сделать комнату вполне гармоничной, отвечающей всем требованиям привычного многим классического стиля.

Монтаж системы предупреждения протечки воды

Как сделать датчик протечки воды своими руками

Принцип сборки будет отличаться, в зависимости от запланированной к установке модели. В любом случае – это сигнализация, которая работает по одному из трех принципов- проводному, беспроводному или более сложному, с регулированием чувствительности.

Проводной самодельный датчик

Можно сделать с использованием простой электрической схемы и сигнального провода, подключённого к блоку управления. Схема работает на замыкании контакта водой.

Беспроводной самодельный датчик простейшей конструкции

Беспроводной работает по тому же принципу, только подачу сигнала обеспечивает энергия, поступающая не по кабелю, а от автономного резервуара.

Более сложная схема с регулятором чувствительности

Может включать в себя несколько датчиков и используется при необходимости контроля более значительной площади. В любом случае, составные элементы конструкции можно приобрести по отдельности в радиомагазине, а схема может быть составлена самостоятельно или подсмотрена у специалистов.

Самодельные сигнализации

Всегда обходятся не в пример дешевле изделий заводского изготовления, не обязательно делать работающие на электричестве – для отдельных надобностей можно применить поплавковые, применить чужие самодельные наработки.

Проверка самодельного датчика на Ардуино

Теперь вы знаете, как сделать датчик воды своими руками для Ардуино, осталось лишь проверить правильность работы и показания прибора. Для этого мы используем скетч из предыдущего занятия «Кружка робототехники на Ардуино» и соберем схему с автоматическим включением и выключением светодиода, подключив самодельный датчик воды к Ардуино (смотри фото сборки схемы выше).

Скетч для самодельного датчика воды Ардуино

int x; // присваиваем имя для значений с аналогового входа A0

void setup() {
  pinMode(12, OUTPUT); // пин 12 со светодиодом будет выходом (англ. «output»)
  pinMode(A0, INPUT); // к входу A0 подключим датчик (англ. «intput»)
  Serial.begin(9600); // подключаем монитор порта
}

void loop() {
 x = analogRead(A0); // переменная "x" находится в интервале от 0 до 1023

 if (x > 100) { digitalWrite(12, HIGH); } // больше 100 - включаем светодиод
 if (x < 100) { digitalWrite(12, LOW); } // меньше 100 - выключаем светодиод

 Serial.println (x); // выводим значение датчика на монитор
 delay(1000); // задержка в одну секунду
}

В первой строчке скетча мы присвоили имя для значений c входа A0. С помощью оператора , мы указали, что значения могут принимать только целое число. Условный оператор позволяет нам определить действие при истинном условии. Показания датчиков могут разниться — это зависит от токопроводимости материалов. Добавьте в воду соль и наблюдайте за изменениями показания с датчика.

Правила проведения монтажа системы против потопа

Основное преимущество любой современной системы защиты от протечек состоит в простоте сборки и быстроте проведения монтажных работ. Приобретая систему предупреждения потопа, вы получаете своего рода конструктор, отдельные части которого соединяются при помощи специальных разъемов.

Веское преимущество сделанных в заводских условиях систем сигнализации о протечке и аварийном заливе заключается в простоте сборки и установке компонентов (+)

Работы по монтажу системы следует начать с составления подробной схемы, на которой будет четко указано место размещения каждой из составных частей. После разработки плана необходимо проверить длину проводов и определить достаточно ли ее для подключения датчиков и кранов к блоку управления.

Монтажные работы проводят в следующем порядке:

Разметка участков, на которых предусмотрена установка контроллера, кранов и датчиков.
Прокладка и соединение монтажных проводов.
Врезка шаровых кранов, оснащенных отсекающими клапанами с электромеханическим или электромагнитным приводам.
Монтаж датчиков протечки.
Установка блока управления (контроллера).
Подключение и проверка.

Одним из наиболее сложных моментов установки защиты от протечек является врезка шаровых кранов. Ошибка при врезке кранов может свести на нет все усилия.

Галерея изображений

Внешнее расположение
. Датчики укладывают непосредственно на пол контактами вниз. Корпус датчика можно зафиксировать с помощью строительного клея или двустороннего скотча.

Внешнее расположение устройств чаще всего применяют, если система контроля протечки монтируется уже после завершения отделки и установки сантехники.

При наружной установке датчика его нужно расположить пластинами вниз и зафиксировать с помощью строительного клея либо скотча. Датчик должен легко сниматься для обслуживания

Установка датчика утечки воды своими руками вызовет еще меньше трудностей, если в системе предусмотрены беспроводные датчики.

В этом случае не придется переживать об эстетической стороне вопроса, не нужно штробить стены и пол или маскировать провода в плинтус. Беспроводной датчик легко монтируется на любую поверхность, так как оснащен крепежом.

Правила монтажа контроллера

Контроллер должен располагаться в удобном для обслуживания месте. Лучше всего размещать контроллер поблизости запорных вентилей, его можно закрепить на стене с помощью кронштейнов или спрятать в нишу.

Учтите, что питание блока управления обеспечивает силовой шкаф, поэтому к контроллеру должны быть подведены фаза и ноль.

Контроллер может быть установлен практически в любом удобном месте, но лучше всего его размещать недалеко от электропроводки и запорных вентилей, так меньше придется прокладывать провод

После закрепления контроллера можно выполнить его подсоединение к электросети и произвести подключение электроуправляемых клапанов.

Подсоединение проводов выполняют через специальные клеммные разъемы, пронумерованные и подписанные для удобства монтажа. На контроллере и в инструкции четко указано, куда и какой провод должен быть подсоединен.

Остается подключить в соответствующие разъемы датчики утечки воды и сборку системы можно считать завершенной. Если стандартной длины провода будет недостаточно, то надо выполнить их удлинение. Производители гарантируют работу системы даже в том случае, если датчик удален от блока управления на 100 м.

Проверка работы системы

После нажатия кнопки включения контроллер проведет диагностику и подтвердит готовность к работе зеленой лампочкой индикатора. Перед тем, как доверить безопасность своего дома системе, не лишним будет провести ее диагностику.

Для этого достаточно пластины одного из датчиков смочить водой. Если система работает правильно, то вы услышите звуковой сигнал, лампочка индикатора станет гореть или мигать красным светом, а электрические клапаны перекроют подачу воды.

После попадания воды на контакты датчика контролер подает шумовой и звуковой сигнал, одновременно с этим в считанные секунды перекрывая электромагнитные клапаны

Для разблокировки системы датчик следует насухо протереть и установить на место. Питание контроллера нужно отключить и включить заново. После проведения самодиагностики система контроля за протечкой воды снова готова к работе.

Датчик протечки на микросхеме LM7555

Этот радиоэлемент является аналогом микросхемы LM555, только с меньшими параметрами потребления энергии. Информация о наличии влаги поступает с контактной площадки, обозначенной на иллюстрации, как «датчик»:

Для повышения порога срабатывания, ее лучше выполнить в виде отдельной пластины, соединенной с основной схемой проводами с минимальным сопротивлением.

Оптимальный вариант на фото:

Если вы не хотите тратить деньги на покупку подобного «концевика», его можно вытравить самостоятельно. Только обязательно покройте оловом контактные дорожки, для повышения коррозийной устойчивости.

Как только между дорожками появляется вода, пластина становится замкнутым проводником. Через встроенный в микросхему компаратор начинает протекать электрический ток. Напряжение быстро возрастает до порога срабатывания, при этом открывается транзистор (который выполняет роль ключа). Правая часть схемы — командно исполнительная. В зависимости от исполнения, происходит следующее:

Верхняя схема. Срабатывает сигнал на так называемом «бузере» (пищалке), и светится опционально подключенный светодиод. Есть еще один вариант использования: несколько датчиков объединяются в единую параллельную схему с общим звуковым сигнализатором, а светодиоды остаются на каждом блоке. При срабатывании звукового сигнала, вы безошибочно определите (по аварийному свечению), какой именно блок сработал.
Нижняя схема. Сигнал от датчика поступает на электромагнитный аварийный клапан, расположенный на стояке подачи воды. В этом случае, вода перекрывается автоматически, локализуя проблему. Если вас в момент аварии нет дома, потоп не случится, материальные потери будут минимальными.

Схему можно выполнить по макету печатной платы, которая одинаково подойдет как для LM7555, так и для LM555. Устройство питается от напряжения 5 вольт.

На самом деле, идеальный вариант — использование зарядного устройства от старой мобилки.

Себестоимость подобной самоделки не превышает 50–100 рублей (на покупку деталей). При наличии в запасниках старой элементной базы, можно свести затраты к нулю.

Корпус — на ваше усмотрение. При таких компактных размерах, найти подходящую коробочку не составит труда. Главное, чтобы от общей платы до контактной пластины датчика, расстояние было не более 1 метра.

Что учитывать в датчике затопления

Стоит знать, важные аспекты по выбору датчика от протечки воды. В ходе выбора защитного устройства необходимо учесть его характеристики:

Способ и место крепления. Система должна размещаться там, где не будет ошибочных сигналов о появлении аварии при ненамеренном попадании воды на датчики либо при высоком показателе влажности в помещении.
Источник питания. Есть ли требования к прокладке системы при применении промышленного напряжения. Лучше покупать устройства, которые работают от батареек.
Порог чувствительности. Можно регулировать датчики на чувствительность или нет.
Производитель. Когда прибор покупается в магазине, то на него дается гарантия. В случае поломки предусмотрена техпомощь.
Время перекрытия крана. Чем оно ниже, тем меньше шансов подтопления.
Наличие аккумулятора. В случае установки проводного оснащения, следует предусматривать автономность работы системы при выключении электропитания.
Тип модели. Беспроводная система стоит больше.

Датчики воды обширно применяются в бытовой технике. При верном подключении прибор прослужит значительно дольше самодельной схемы. Регулятор затопления воды востребованы у населения, потому что невысокое качество соединений труб и дешевых китайских кранов, приводит к участившимся в последнее время авариям. Прибор при попадании на чувствительный датчик воды — вовремя поднимает тревогу.

Сейчас читают

Выбираем лучшую систему слив-перелив для ванны
Сравнение средств для удаления засоров в сливных трубах
Простые причины запотевания счётчиков горячей воды
Особенности и преимущества видов счётчиков воды

Классификация устройств

По количеству вторичных защитных устройств на объекте (запорных аварийных кранов с электромагнитным приводом). Датчики протечки не должны перекрывать все водоснабжение, если запорные системы разнесены по потребителям. Локализуется только линия, на которой обнаружена протечка.
По способу подачи информации об аварии водопровода (системы отопления). Местная сигнализация предполагает нахождение людей на объекте. Дистанционно передаваемая информация организуется с учетом оперативного прибытия владельца или ремонтной группы. В противном случае, она бесполезна.
Способ оповещения: локальная звуковая или световая сигнализация (на каждом датчике), или вывод информации на единый пульт.
Защита от ложных срабатываний. Как правило, точно настраиваемые датчики работают эффективнее.
Механическая или электрическая защита. Пример механики — системы «Аква стоп» на подающих шлангах стиральных машин. Сигнализация на таких устройствах отсутствует, сфера применения ограничена. Самостоятельное изготовление невозможно.

Кнопки дистанционного включения/выключения системы

Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.

Для дистанционного включения и выключения

Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.

Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.

Вариант самостоятельной сборки №3

Можно рассмотреть еще один вариант самодельного прибора для определения утечки жидкости. Строится он на использовании микросхемы К561ЛН2. Помимо нее для сборки устройства понадобятся следующие компоненты:

биполярный транзистор КТ3107Д;
семь резисторов с номиналами от 57 КОм до 3 МОм;
полярный конденсатор 100 микрофарад;
четыре конденсатора на 0,1 Мк и 0,01 Мк;
источник тока с напряжением от 6 до 9 Вольт;
пьезоизлучатель ЗП-22.

Схема устройства представлена ниже – нужно собрать все электрокомпоненты в систему в соответствии с ней.

Представленная выше схема отличается небольшим энергопотреблением, точностью срабатывания, а также громким звуковым оповещением при обнаружении протечки. На его изготовление не уйдет много времени.

Существует масса других электрических схем, по которым можно самостоятельно изготовить датчик утечки жидкости для защиты своего дома от затопления. Также вы можете купить и установить уже готовые решения.
