Диммер: что это такое

Правильно выбираем светорегулятор

Практичность, лаконичность, надежность и ничего лишнего

Решив установить у себя в доме или квартире диммер, при покупке устройства нужно обратить внимание на следующие параметры:

предполагаемая общая нагрузка. В техническом паспорте вариатора указывается нагрузочная мощность самого устройства, и она должна быть на треть выше, чем общая мощность всех управляемых осветительных приборов. Превышать этот запас мощности не рекомендуется, поскольку это может вывести регулятор из строя;
величина напряжения для лампы. Так, например, существуют диммированные светодиодные лампы, работающие от напряжения 220 В, а есть светодиодные ленты, которым необходимо 12 В. Соответственно необходимы и разные светорегуляторы;
совместимость с источником освещения. В технической документации на диммер указывается, для какого именно вида ламп он предназначен. Дело в том, что светорегулятор, например, для ламп накаливания совершенно не подходит для использования вместе со светодиодной лентой.

Устройства с пультом комфортны, стоят дороже обычных регуляторов освещения

Также на выбор регулятора освещения оказывают влияние характеристики устройства, дизайн помещения, предпочтения и финансовые возможности владельца дома или квартиры.

Watch this video on YouTube

Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции

Схема подключения регулятора яркости света своими руками

Покупной диммер стоит не так уж дорого и изготовление светорегулятора своими руками может показаться неоправданным. Тем не менее, иногда необходимость в этом все же возникает. Так, например, далеко не всегда удается найти модель с подходящими для вашего светильника размерами.

Схема-макет диммера для ламп накаливания с гальваноразвязкой

Для изготовления диммера понадобятся такие детали, материалы и инструменты:

симистор BT134 (700 В), либо BT136, BT138, MAC8S, MAC212-8, КУ208Г (назначение выводов выбранного симистора следует уточнить в Интернете);
динистор DB3 (можно заменить на DB4, DC34, HT32, HT34, HT40,КН102);
неполярный конденсатор с емкостью от 0,1 до 0,22 мкФ (250 В);
резистор на 10 кОм с предельно допустимой мощностью от 0,25 до 2 Вт;
любой компактный переменный резистор сопротивлением 470 – 500 кОм;
кусачки;
паяльник и материалы для пайки (припой, канифоль);
кусок любого провода, например, ПУГНП с площадью поперечного сечения 1 кв. мм;
изолента.

Подвергнув выводы радиодеталей лужению, к каждому из них следует припаять небольшой фрагмент провода. Далее детали соединяют по схеме.

Схема подключение регулятора света

Схемы для создания и подключения диммера своими руками

Как устроен диммер и по какому принципу работает?

Такие устройства как светорегулятор или вариатор работают по принципу реостата, то есть, при изменении величины сопротивления цепи происходит увеличение или уменьшение значений напряжения или силы тока.

Простенько и со вкусом

Самый простой вариатор оснащается поворотной ручкой регулировки и двумя контактными выводами и предназначен для настройки интенсивности свечения галогенных и обычных ламп накаливания. Раньше в качестве диммеров, для осветительных приборов, использовались реостаты, а позднее стали применять полупроводниковые приборы, такие как: динистор и симистор (симметричный тиристор).

Вариаторы, в которых применяются симисторы, работают по принципу использования системы широтно-импульсной модуляции (ШИМ). Данная система широко используется схемах управления интенсивностью светового потока светодиодов посредством возможности изменения ширины импульса и величины напряжения. Данная функция выполняется ШИМ-генератором.

Ведущие производители светорегуляторов

Чтобы освещение вас не подвело при его обустройстве стоит использовать все элементы цепи только от надежных и проверенных производителей, чья продукция уже успела себя зарекомендовать только с лучшей стороны. Да! Это может быть дорого, но поверьте качество, надежность, длительность эксплуатации и самое главное безопасность того стоят. Рассмотрим ведущих производителей электротехнической продукции, качество которой проверено десятилетиями и подтверждено самыми положительными отзывами.

Makel

Известный турецкий производитель выпускает два вида светорегуляторов – механические (поворотные) и сенсорные. Есть в ассортименте и модели с дистанционным управлением посредством ИК-порта. Диммеры Makel представлены в широкой цветовой гаммой и с различной мощностью. Простота конструкции и плавная регулировка делают эти устройства максимально комфортными в эксплуатации.

Вся продукция сертифицирована и отвечает всем требованиям к качеству и электробезопасности.

Schneider Electric

Французская компания Schneider Electric– известный производитель электротехнических устройств. Светорегуляторы этого бренда представлены несколькими модельными линейками, выпускаются в семи цветовых решениях и отличаются элегантным дизайном. При производстве диммеров используются только качественные материалы, что гарантирует длительный срок эксплуатации устройств.

Светорегуляторы Schneider Electric оснащены защитой от перегрузок, коротких замыканий и перегрева. Устройства просты в монтаже и надежны. Компания Шнейдер Электрик производит как эксклюзивные модели диммеров, так устройства бюджетного класса.

Все изделия имеют соответствующие сертификаты качества и отвечают самым высоким европейским требованиям, предъявляемым к электро- и пожаробезопасности.

Диммеры Legrand для светодиодных ламп на 220 В

Еще один французский производитель качественной электротехнической продукции – компания Legrand. Под этим брендом выпускаются диммеры, которые отличаются высоким качеством, надежностью, легкостью монтажа, безотказной работой и прекрасным внешним видом, а также соответствующие всем европейским и российским стандартам.

Данным производителем выпускаются диммеры, созданные на основе инновационных технологий и представленные алюминиевом, белом и кремовом цвете.

Конечно, светорегуляторы европейских брендов стоят дороже отечественных и китайских аналогов, однако предлагаемое качество и функциональность того стоят.

Диммер и минимальная мощность ламп

Светодиодное освещение намного экономичнее обычных ламп накаливания.

Поэтому для них подбирайте менее мощные модели, от этого чувствительность регулировки увеличится. К примеру у вас есть старая люстра и диммер под нее вместо выключателя.

Если все лампы накаливания в люстре заменить на диммируемые светодиодные, но при этом не поменять сам диммер, то с высокой вероятностью можно сказать, что люстра нормально работать не будет.

Вместо уменьшения яркости, лампочки даже могут начать моргать.

Дело здесь в том, что старый регулятор был рассчитан на минимальную мощность от 60 или 100вт, а после замены всех ламп, эта мощность резко упала в несколько раз.

Поэтому вам потребуется и соответствующий регулятор, с пределами регулировки на минимальных нагрузках от 20 или даже 5Вт.

Управление устройством с помощью местной кнопки

Управление с помощью местной кнопки аналогично управлению с помощью ПДУ , с одним лишь отличием, ненужно удерживать 2,5 секунды для вхождения в режим.

Из-за наличия в микроконтроллере так называемой «холодной» памяти, настройки устройства сохраняются даже при исчезновении напряжения в сети.

Изменение времени задержки для перехода в режим управления устройство

Изначально время задержки, в течение которого устройство нечувствительно к пульту дистанционного управления, составляет 2,5 секунды. Это значение можно изменить. Для этого нажмите кнопку на ПДУ и удерживайте ее в течение одной минуты. После этого устройство издаст короткий звук, это свидетельствует о том, что вы вошли в данный режим. Отпустите кнопку и следующим нажатием установите желаемое время задержки. Время задержки будет равна длительности удержания кнопки и ограничена 40 секундами.

Разновидность диммеров

Диммеры можно разделить на:

Модульные. Устанавливают такие диммеры, как правило, в распределительные щитки. С их помощью происходит управление освещением на лестничных клетках и в коридорах. Управление происходит клавишным выключателем или специальной кнопкой. Нажимая на эту кнопку, человек включает и выключает лампы, если же кнопку удерживать дольше пяти секунд, то появляется возможность регулирования уровня яркости ламп.
Диммеры, которые устанавливаются в монтажную коробку. Данные регуляторы используются с галогенными лампами и лампами накаливания, управляются они специальной выносной кнопкой.
Моноблочные светорегуляторы. Устанавливаются такие диммеры в обычный подрозетник и подключают их как обычные выключатели. Рекомендуется, однако, соблюдать при подключении полярность.

Моноблочные светорегуляторы по управлению делятся на:

Нажимные и поворотные. Когда происходит нажатие на ручку лампы, а также лампа включаются или выключаются, а если произвести вращение ручки, то произойдёт регулировка свечения и яркости ламп.

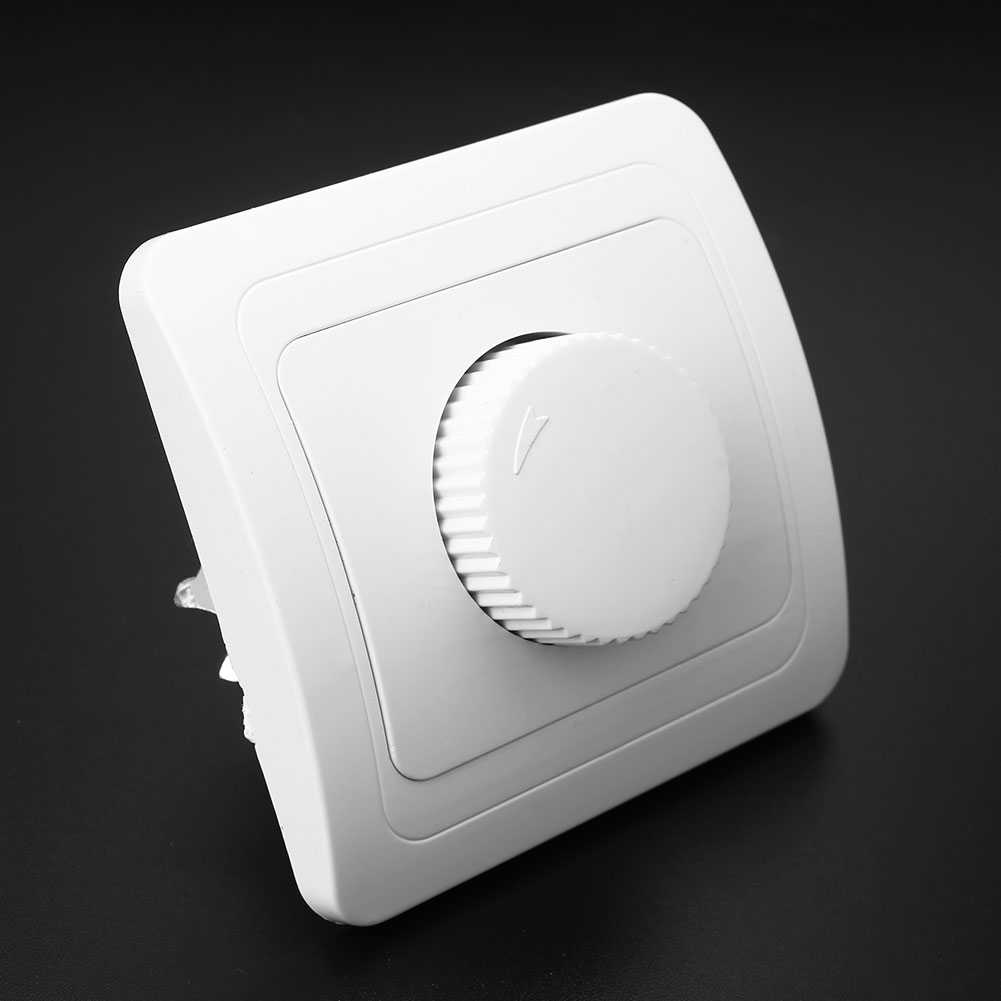

Диммеры поворотные. Управление таких регуляторов происходит за счёт вращения ручки, которая регулирует яркость света.
Диммеры клавишные. По виду, такие диммеры схожи с обычными выключателями. Одной клавишей включаются и выключаются лампы, а второй регулируется уровень яркости этих ламп.
Диммеры сенсорные. Одна из самых продвинутых разновидностей светорегуляторов. Такие диммеры не имеют деталей, которые двигаются, это делает прибор наиболее надёжным. Один сенсор отвечает за выключение и включение ламп, остальными регулируется яркость. Несмотря на плавное переключение, оно все же является ступенчатым — это означает, что уровней яркости несколько.
Регуляторы яркости с пультом управления. Вариант комфортный и очень удобный. При помощи пульта можно регулировать освещение не вставая с места. В таких регуляторах часто присутствует возможность ручной регулировки яркости.

Помимо вышеперечисленных градаций светорегуляторов, они ещё подразделяются на разновидности ламп, с которыми они работают:

Диммеры для ламп галогенных 220В и накаливания. С лампами галогенными и лампами накаливания работают практически все регуляторы света. При условии, что работают они от 220В. У ламп есть инертность, а индуктивности и ёмкости нет. Следует помнить, что если уменьшается напряжение, то происходит изменение цветовой температуры света. Она будет уменьшаться, и излучение начнёт приобретать красный оттенок. Цвет может стать неприятным при маленьких напряжениях на лампу.
Диммеры для галогенных низковольтных ламп. Если будут регулироваться лампы галогенные 12–24В, в этом случае необходим понижающий трансформатор. Маркировка у такого трансформатора RL. Для электронного трансформатора нужны светорегуляторы с маркировкой С. Данная маркировка показывает, что возможно работать нагрузкой ёмкостной. Диммеры должны обладать возможностью плавного включения и отключения ламп. Срок службы таких ламп существенно снижается из-за резких перепадов напряжения.
Регуляторы яркости для ламп люминесцентных. Регулирование таких ламп самое проблематичное. Данный вид ламп не поддаются регулированию стандартным стартером. В этом случае нужно другое пусковое устройство. Называется такое устройство ЭПРА, то есть электронная пускорегулирующая аппаратура. С данной аппаратурой на лампу питание подаётся с частотой 20–50 кГц. Меняя частоту, можно изменять и силу тока, которая протекает через лампу, таким образом, изменяя уровень свечения.

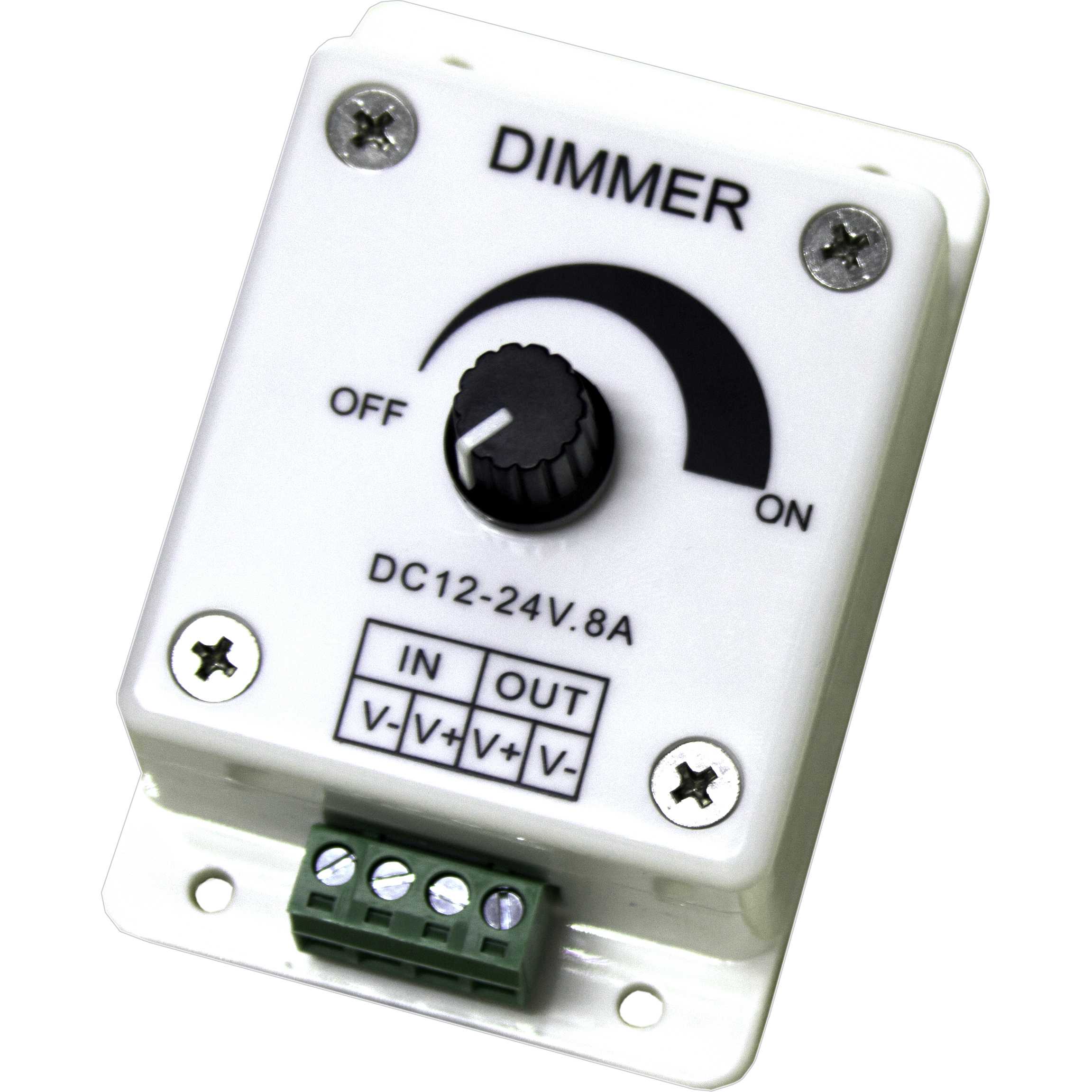

Регуляторы для светодиодов. Для регулирования светодиодов применяется широтно-импульсная модуляция. Другими словами, на импульсы тока подаются на светодиод, при этом амплитуда оптимальная, а длительность импульса регулируется, таким образом, меняется яркость. Мерцаний нет, потому что присутствует высокая частота импульсов, она может достигать 300кГц.

Широтно-импульсная модуляция — ШИМ

Отличие светодиодной ленты 24В от LED ленты 12В

Различия между светодиодными лентами на 24 вольта и на 12 вольт незначительные, но большую популярность все же получили последние. Первое отличие, которое сразу выделяется еще даже в названии лент, связано с напряжением питания, т.е. для подключения им потребуется источник питания на 24 вольта и 12 вольт постоянного тока.

Следующее отличие, которое можно увидеть визуально, связано со схемой соединения самих светодиодов. Лента на 24 вольта запитывается большим в два раза напряжением, чем LED лента на 12 вольт. В лентах на 12 В подключаются последовательно в одну цепочку три светодиода, в светодиодных лентах на 24 В соединяются в одну цепочку шесть светодиодов. Соответственно минимум от такой светодиодной ленты можно отрезать участок с шестью светодиодами.

Третье отличие является одним из важных достоинств светодиодных лент на 24 вольта, оно связано с током, протекающим по токоведущим дорожкам гибкой платы ленты. При большем напряжении и той-же мощности в светодиодной ленте на 24 вольта течет ток в два раза меньше, чем в светодиодных лентах на 12 вольт. Меньший ток приводит к меньшему нагреву платы и соответственно к меньшему дополнительному нагреву светодиодов, что продлевает их срок службы.

Последнее отличие LED лент 24В и 12В заключается в общей длине ленты, которую допускается подключать к одному источнику питания. Если в LED лентах 12В максимальная допустимая длина участка составляет пять метров, то при подключении LED лент на 24 В можно подключать одной лентой до 10 метров за счет меньшего протекающего тока. Но рекомендация при подключении все равно остается прежней, не более 5 метров.

Отличия LED лент 24 вольта и 12 вольт: — Напряжение питания (24В и 12В); — Количество соединенных в ряд светодиодов (6 шт. для 24В и 3 шт. для 12В); — Меньший ток при той-же мощности (при напряжении 24В ток в два раза меньше); — Максимальная длина одной полосы (допускается до 10 м).

Регулировка освещения с нескольких мест проходным светорегулятором

Сенсорный проходной светорегулятор

Необходимость в использовании проходных диммеров часто возникает при организации системы освещения в частных домах, а также в крупногабаритных или 4-5-комнатных квартирах. Решить проблему управления освещением из нескольких точек помогут проходные выключатели. Однако регулировать яркость освещения из нескольких мест позволит установка проходного выключателя в точка А и поворотного диммера в точке Б. Это самая простая схема, которая позволяет в одном месте только включить осветительный прибор, а из другого – выполнять регулировку интенсивности светового потока лампы.

Проходной выключатель в комплексе с диммером

Тем не менее существуют современные модели вариаторов, позволяющих выполнять проходное диммирование освещения. Это сенсорные устройства, которые благодаря своей электронной начинке способны синхронизироваться между собой. Чтобы управлять освещением при помощи проходных диммеров требуется подключение к ним «спутников» (порядка 5÷10 шт. в зависимости от типа регулятора).

Принцип действия

У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.

На рисунке внизу показано предназначение клеммных колонок в диммере.

Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.

На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.

За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.

Виды современных диммеров

Производители поставляют на рынок большое количество различного оборудования, способного регулировать яркость свечения. Поэтому для удобства оно разделено на виды.

В первую очередь приборы подразделяются по типу управления, которое бывает следующим:

Механическим, иногда его называют стационарным.
Электронным — как и предыдущий вариант, является контактным видом. Но вместо регуляторов, кнопок используется сенсор. Такой способ современный, эффективный, информативный и довольно дорогой.
Акустическим, то есть яркость свечения меняется в результате какого-то звукового сигнала, превышающего уровень шумности, установленный самим же пользователем или производителем.
Беспроводным дистанционным — привычный по другим сферам пульт управления используется и здесь, равно как и смартфоны с планшетами. Кроме того, могут быть использованы различные типы сигналов, а именно инфракрасные, радио.

При механическом способе управления владелец жилья может корректировать яркость свечения с помощью нажимного или поворотного органа управления — регулятора, кнопок, клавиш. Он передает сигнал на установленный в линии электропередачи контроллер.

То есть, процедура схожа с использованием обычного выключателя. Некоторые регуляторы даже имеют органы управления в виде привычных клавиш. Такой способ отличается эффективностью, простотой, доступностью. Относительным недостатком считается только моральная устарелость этого варианта, результатом которой является непрестижность.

Электронный метод, кроме информативности, других преимуществ перед механическим не имеет. Но один только современный дисплей, указывающий необходимую информацию, делает этот вариант более современным и даже престижным, что и является причиной его выбора.

Акустические регуляторы света также являются востребованным способом управления, кроме того, они доступные, надежные. Существенным недостатком считается ограниченность режимов. Их есть всего несколько и они являются предустановленными. Поэтому не факт, что они идеально подойдут пользователю.

Кроме того, нет гарантии, что такой вариант будет работать корректно, так как его акустический датчик будет реагировать на любой сигнал достаточной мощности, а это не всегда даст ожидаемый результат. В этом случае пользователь не сможет постоянно контролировать ситуацию.

Как указывалось выше, беспроводный дистанционный способ управления яркостью имеющихся в жилье светодиодных ламп подразумевает использование какого-то пульта управления, способного отдавать команду:

по радиоканалу;
по инфракрасному каналу.

В первом случае осуществлять управление возможно с любой точки помещения, здания и даже из-за их пределов. Такой вариант практичный и эффективный, но затратный, так как подобное оборудование стоит немало.

К тому же дистанционным управлением считается и передача команд с помощью смартфонов, планшетов через Wi-Fi. Нередко к такой системе прилагается и дистанционный пульт управления, что повышает удобство.

На сегодня дистанционный способ управления является наиболее функциональным, так как позволяет раскрыть весь потенциал диммеров для светодиодных лент, точечных и обычных светильников. А именно дает возможность максимально экономно расходовать электроэнергию, повысить комфорт до ожидаемого уровня.

Кроме того, этот вариант позволяет автоматически или плавно отключать/включать свет, имитировать присутствие владельцев в комнатах, выполнять любые другие функции, доступные регуляторам.

Потенциальному покупателю нужно знать, что на сегодня все чаще используются решения, которыми можно управлять сразу с помощью нескольких способов. Это делает процедуру регулирования яркости ламп более надежной, удобной. Единственным недостатком комбинированных систем управления считается немалая стоимость.

Дополнительно все выпускающиеся на сегодня диммеры условно можно разделить по способу монтажа.

Которые бывают следующими:

накладными — такие приборы устанавливаются вместо привычных выключателей;
встраиваемыми — они монтируются в распределительную коробку, специально сделанную нишу;
модульными или щитовыми — их место на DIN-рейке в электрощитовой, но из-за своей функциональности, производительности и дороговизны такие приборы для жилья используются нечасто.

Следует знать, что наиболее востребованными являются накладные модели по причине доступности и простоте в установке. Проверенные на практике способы подключения диммеров приведены в рекомендуемой нами статье.

Приемник

Приемник дистанционного управления также построен на микроконтроллере ATtiny13A (ATTiny13V), работающий от внутреннего RC-генератора на частоте 1,2 МГц. В качестве датчика ИК-сигнала используется интегральный инфракрасный приемник. Можно использовать приемник с частотой модуляции от 36 до 38 кГц (полосовой фильтр относительно широк), например TSOP1736, TSOP4836, TSOP31236, SFH5110-36, OSRB38C9BA, OSRB38C9AA, TSOP4838 или TSOP34838 SFH5110-38.

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

ИК-приемник принимает, усиливает и демодулирует инфракрасный сигнал. Он имеет встроенную автоматическую регулировку усиления (АРУ), подавление помех окружающего света, полосовой фильтр, демодулятор и схему формирования TTL выхода.

Все вышеперечисленное имеет максимальную чувствительность при длине волны 940-950 нм. Потому этой длине волны должен соответствовать и передающий ик-светодиод. Часто встречающиеся ик-светодиоды с длиной воны 850 нм, которые в данном случае не подходят. Лучший вариант — OSRB38C9BA. Он имеет наилучшую чувствительность по сравнению с TSOP1736 и SFH5110-38.

Выходной сигнал приемника декодируется микропроцессором ATtiny13A. Когда он получает одну и ту же выборку 3 раза и контрольные биты совпадают, он инвертирует соответствующий вывод.

После подачи питания на схему состояние всех выходов по умолчанию – логический ноль (выключено). Когда все выходы приемника находятся без нагрузки, потребляемая мощность определяется в основном микроконтроллером. В зависимости от типа микроконтроллера общий ток потребления составляет 0,5…5 мА.

Расположите конденсатор C2 как можно ближе к выводам микроконтроллера.

Скачать прошивку (758 bytes, скачано: 505)

Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…

Подробнее

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

Работа по таймеру.
Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
Возможность голосового управления системой.
Стандартно команды отдаются с пульта дистанционного управления.

Минимальный уровень яркости

Еще одним неприятным моментом является то, что у большинства экземпляров вы никогда не добьетесь равномерного снижения яркости, вплоть до нулевых значений.

Светодиодными лампами нельзя сделать такой минимальной освещенности помещения, какой можно добиться еле светящейся вольфрамовой нитью. То есть, при самом максимальном выкручивании диммера (в сторону уменьшения), все равно будет наблюдаться достаточно видимый поток света.

Захотите его снизить еще больше, а у вас ничего не выйдет. Далее свет просто выключится.

Кроме того, не забывайте что разные диммеры и лампочки, имеют каждый свой минимальный уровень.

Сборка дистанционного регулятора

При программировании микроконтроллера, необходимо запомнить калибровочную константу, которая находится по адресу 3FF и имеет вид 34хх (например, 347F). Если калибровочная константа отсутствует в ячейке 3FF, то это приведет к неработоспособности устройства.

Расположение элементов (Рис.2)

При распайке деталей плату обратите внимание, чтобы элементы находились на своих местах; диод, стабилитрон, транзистор, тиристор и электролитические конденсаторы припаяйте, строго соблюдая полярность. Не впаивайте сам микроконтроллер в плату, а установите так называемую панельку под нее

Тем самым вы избежите порчи микроконтроллера.

Диммирование светодиодных светильников: важные советы по их эксплуатации

Производители

Чаще всего покупатели выбирают устройства, произведенные Schneider Electric, Philips, Legrand. Вне зависимости от того, какой аппарат планируется купить, специалисты рекомендуют уточнить у продавца, не является ли он подделкой. Для этого можно попросить сопутствующие документы. Часто покупатели интересуются продукцией Экола, Feron, Uniel. Отличный выбор предлагают линейки товаров от Gauss, JazzWay, Odeon, Pulsar.

У разных производителей есть разные модели, отличающиеся по параметрам, указанным в статье выше. От них зависит внешний вид, цена. Перед покупкой следует определиться, какой именно диммер хочется установить в своем помещении. В среднем стоимость диммеров колеблется от 2 до 5 тысяч рублей в зависимости от производителя и функций. Но можно найти модели, выходящие по стоимости за эти рамки.

Если рассматривать некоторых самых популярных производителей более подробно, то можно отметить, что французская марка Legrand отличается привлекательным дизайном. Производитель смог подобрать такие цвета, которые идеально сочетаются с любым интерьером, в том числе необычным. Диммеры очень легко монтировать, они долго служат. В целом продукция очень высокого европейского качества, которая выполнена по ГОСТу. В линейке товаров есть и клавишные, и сенсорные, и кнопочные, и поворотные диммеры.

Производитель немецкого электрооборудования Schneider Electric, как всегда, подходит к выполнению работы с высоким уровнем ответственности. Продукция не имеет брака, долго служит, редко ломается. Все светорегуляторы этого немецкого производителя легко монтируются за счет наличия у них специальных лапок и направляющих. Справиться с монтажом сможет даже тот, кто впервые занимается работами с электрикой.

Makel – это турецкий бренд. К его продукции часто обращаются те, кто хочет получить максимально качественную продукцию, но не имеет возможности потратить большую сумму. Эту продукцию сложно сравнивать с европейской, но цена вполне соответствует качеству. Бывалые электрики используют товары от Makel только там, где не бывает очень высокой нагрузки, иначе устройство может быстро выйти из строя.

Как происходит регулирование?

Любой диммер представляет собой прибор, который встраивается по принципу традиционного, знакомого всем пользователям, выключателя или вместо него.

Главное условие в том, чтобы он располагался до драйвера питания светодиодной лампы, хотя в отдельных случаях это уже не обязательный параметр, но такое удовольствие стоит дорого.

Незнакомому с диммером человеку может показаться, что он просто изменяет напряжение, как делают обычные регуляторы, но это не так. Конструкция димммируемых светодиодных ламп сложна, принцип их работы несколько отличается от привычных приборов, освещавших помещение при накаливании.

Поскольку все светодиоды работают в узком диапазоне напряжения, то даже незначительное его уменьшение приведет к тому, что осветительные приборы моргают, тухнут или совсем не включаются.

Чтобы этого избежать диммеры осуществляют регулировку, основанную не на традиционном принципе уменьшения нагрузки, подаваемой на лампу, а на использовании широтно-полюсной модуляции. С помощью которой электрический ток подается короткими импульсами с относительно продолжительными паузами между ними.

Описанная процедура выполняется до сотни раз за каждую секунду. Таким образом, любую светодиодную лампу можно заставить стабильно освещать помещение на 10-100% от своих возможностей.

Что такое диммер?

После изобретения электрических лампочек, люди начали разрабатывать такое устройство, которое могло бы регулировать степень излучения света из них. Диммер — это механизм, который позволяет изменить яркость света у различных ламп. Принцип работы светорегулятора заключается в том, что он изменяет напряжение в реостате. Раньше регулировать электрическую мощность диммеры могли в автотрансформаторе, но они большие по габаритам.

Диммер последних новейших разработок представляет собой сложное электро устройство, способное не только приглушать свет, но и изменять режим включения или выключения лампы. Так, с помощью современного диммера можно настроить плавное включение лампы, выключать или включать свет при помощи таймера, регулировать освещение дистанционно. Диммеры широко распространены в жилых домах, чтобы создать атмосферу более уютной и благоустроенной.

Совместимость светодиодных ламп с диммерами

Вам никогда не следует путать светодиодную лампу с простыми светодиодами. Светодиодная лампа является самостоятельным устройством, которое необходимо просто подключить к электричеству. Вот ее основные схожести с другими продуктами:

Светодиодная лампа также имеет стандартный цоколь типа E — резьбовой.
Эту продукцию вы легко сможете подсоединить в своем доме. Использовать ее можно для работы в стандартной электрической сети.
Световой поток у этого устройства также имеет сходства с обычными лампами.

Светодиодная лампа в первую очередь будет состоять из рассеивателя для диодов. Эти устройства также могут иметь разную мощность. Для того чтобы узнать какой диммер для светодиодных ламп лучше вам необходимо будет узнать мощность лампы. При покупке данной продукции вы обязательно должны увидеть, что на этом устройстве указывает производитель. Для того чтобы в стандартной системе освещения вы легко могли регулировать яркость освещения были придуманы светодиодные диммеры. Также светодиодная лампа обязательно должна иметь эту функцию. Производитель обычно указывает это на своей упаковке. Вот, что может быть написано на упаковке:

Есть возможность регулировки яркости.
Устройство является «Диммируемым».
Светильньник поддерживает функцию Dimmable.

Также те лампы, которые поддерживают эту функцию имеют на коробке надпись, которую можно увидеть на фото ниже.

В этих лампах уже заложена функция регулировки света. Именно поэтому вы легко можете ней управлять даже с помощью обычного диммера. Диммируемые лампы стоят намного дороже обычных продуктов. Но здесь вы сможете сэкономить на применении диммеров. Диммер для светодиодных ламп будет стоить значительно дороже, так как он имеет в своей конструкции специальную ШИМ регулировку.

Ремонтируем покупной прибор

Если регулятор яркости вышел из строя, не стоит торопиться выбрасывать его и тратиться на покупку нового. Во многих случаях прибор можно отремонтировать.

Как правило, регулятор яркости теряет

В принципе, можно использовать любой симистор, главное, чтобы он был рассчитан на напряжение не ниже 400 В, поскольку напряжение в сети может достигать мгновенных значений в 350 В.

Диммеры делают ваш быт более комфортным. А модели с подсветкой еще и в интерьер внесут нотку оригинальности. Диммер на один светильник можно попробовать установить самостоятельно, но при более сложных схемах подключения (на группу светильников, например) лучше прибегнуть к помощи профессионалов.

Рекомендуем Вам также более подробно ознакомиться со схемой подключения фотореле.
