Монтаж уличного освещения своими руками: планирование, установка и подключение

Группы оборудования для уличного освещения

Светильники. Группа приборов для наружного применения в соответствующих условиях. Основные характеристики: герметичность и прочность корпуса защищенность от проникновения влаги, комплектация качественными клеммниками, патронами, кабелем, лампами;
Оборудование контроля. Приборы для комплектации системы автоматизации, облегчения регулировки освещения на территории большого участка. В данную группу, на общих правах, можно также внести датчики движения, системы видеонаблюдения, так как программирование их совместимо по многим параметрам;
Кабели и проводники. Группа, включающая в состав кабели, клеммы, комплектующие для соединения и подключения, детали и запчасти, полноценно участвующие в создании электрической цепи!

Готовый проект освещения собственного загородного участка, а также понимание основ прокладки кабеля разными способами и выбора качественных электротехнических приборов, дают возможность перейти к закупке и началу работ. Освещение дачи своими руками выполнить возможно, а сложность и стоимость процесса напрямую зависимы только от собственных пожеланий и качества выбранного оборудования!

Параметры

Максимальное рабочее напряжение составляет 660 В, при переходе на постоянный ток оно увеличивается до 1 кВ. Качество изоляции проверятся 2,5-киловольтовым испытательным напряжением на протяжении 5 минут. Минимальное удельное сопротивление изоляции на выходе с производства составляет 50 МОм ? км.
Рабочий диапазон температур установлен равным -60 — +50°С.
Сечения жил — от 2,5 до 120 мм2. Удельная токовая нагрузка меняется от 30 до 3 А/мм2, имея тенденцию к уменьшению по мере роста сечения.
Диаметры меняются от 8 до 50 мм при погонной массе в интервале 80 – 4630 кг/км, соответственно. Минимальный радиус изгиба составляет типичные для группы гибких изделий 5 внешних диаметров.

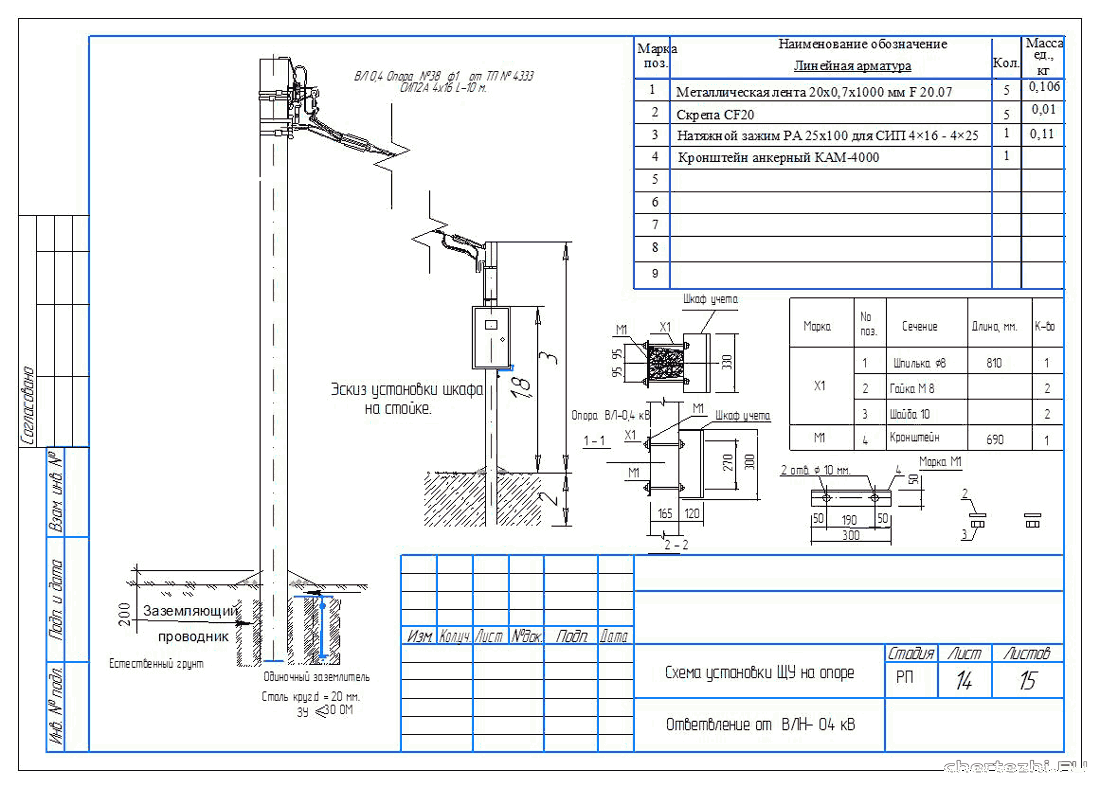

Подключение системы уличного освещения к питанию

При подключении электропитания необходимо учитывать требования ПУЭ, глава 6.3. «Наружное электрическое освещение»:

электропитание уличных светильников должно осуществляться по самостоятельным линиям;
допускается использование дополнительно прокладываемого фазного и общего нулевого провода электрической сети населенного пункта;
светильники могут питаться от вводного устройства дома;
охранное освещение по инструкции рекомендуется запитывать по отдельной линии;
подключение светильников наружного освещения на входе в здание рекомендуется выполнять к системе внутреннего освещения.

Технический процесс создания уличного освещения

Сборка всей системы происходит последовательно в несколько этапов. Ознакомьтесь с основными правилами по каждому типу работ и постарайтесь выполнять все максимально четко.

Этап 1 — подготовка

Подготовьте место для установки опор — уберите весь садовый мусор.
Купите все расходные материалы.
Подготовьте инструменты для работы:
- коловорот;
- емкость для замешивания раствора;
- мастерок;
- штыковая лопата;
- песок;
- чистая вода;
- цемент;
- фанера и деревянные бруски для опалубки.

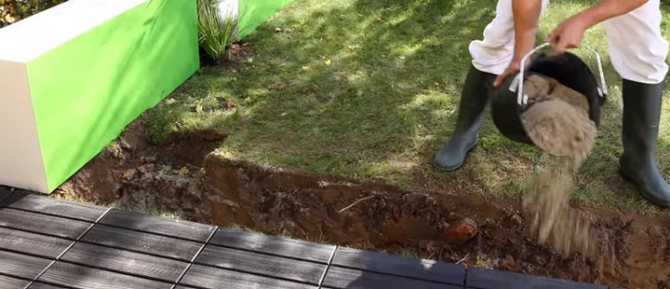

Выройте траншею для укладки кабелей.

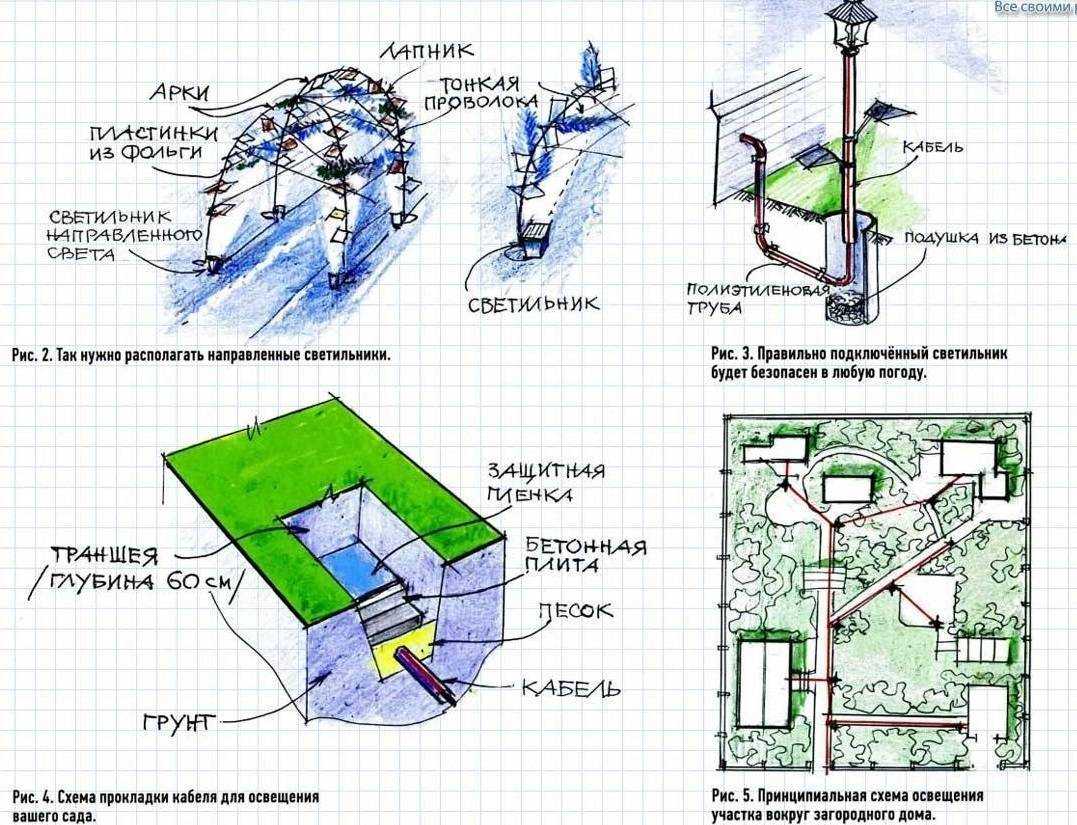

Этап 2 — схема уличного освещения

Проще всего не создавать отдельную схему, а нанести план на копию уже существующего проекта участка. Придерживайтесь при этом следующих технических требований:

Глубина укладки кабеля под землей — 0,7 м.
Минимальное расстояние линии от любой постройки — 0,6 м.
Минимальное расстояние от трубопроводов — 0,5 м.
Минимальное расстояние между двумя линиями кабеля — 0,3 м, в идеале — 0,5 м.
Укладка кабеля по воздуху осуществляется на высоте 6 м над проезжей частью, 3 м — над садовыми дорожками.
Фонари должны быть расположены таким образом, чтобы свет не падал на территории соседних участков и не «бил» в окна вашего дома.
Светильники должны быть отдалены друг от друга, чтобы радиусы освещения не пересекались.
Выключатели и контролирующие приспособления автоматики располагайте в местах, где нет доступа осадкам.

Этап 3 — монтаж опор под фонари

Монтаж опор выполняется несколькими способами — зависит от типа фиксатора.

Крепление на стену:

Сделайте разметку установки осветительных приборов.
Выверьте ровность положения и точность расстояния между каждой парой по строительному уровню.
Просверлите отверстия в стенах.
Вбейте анкеры или дюбели.
Закрепите кронштейны.

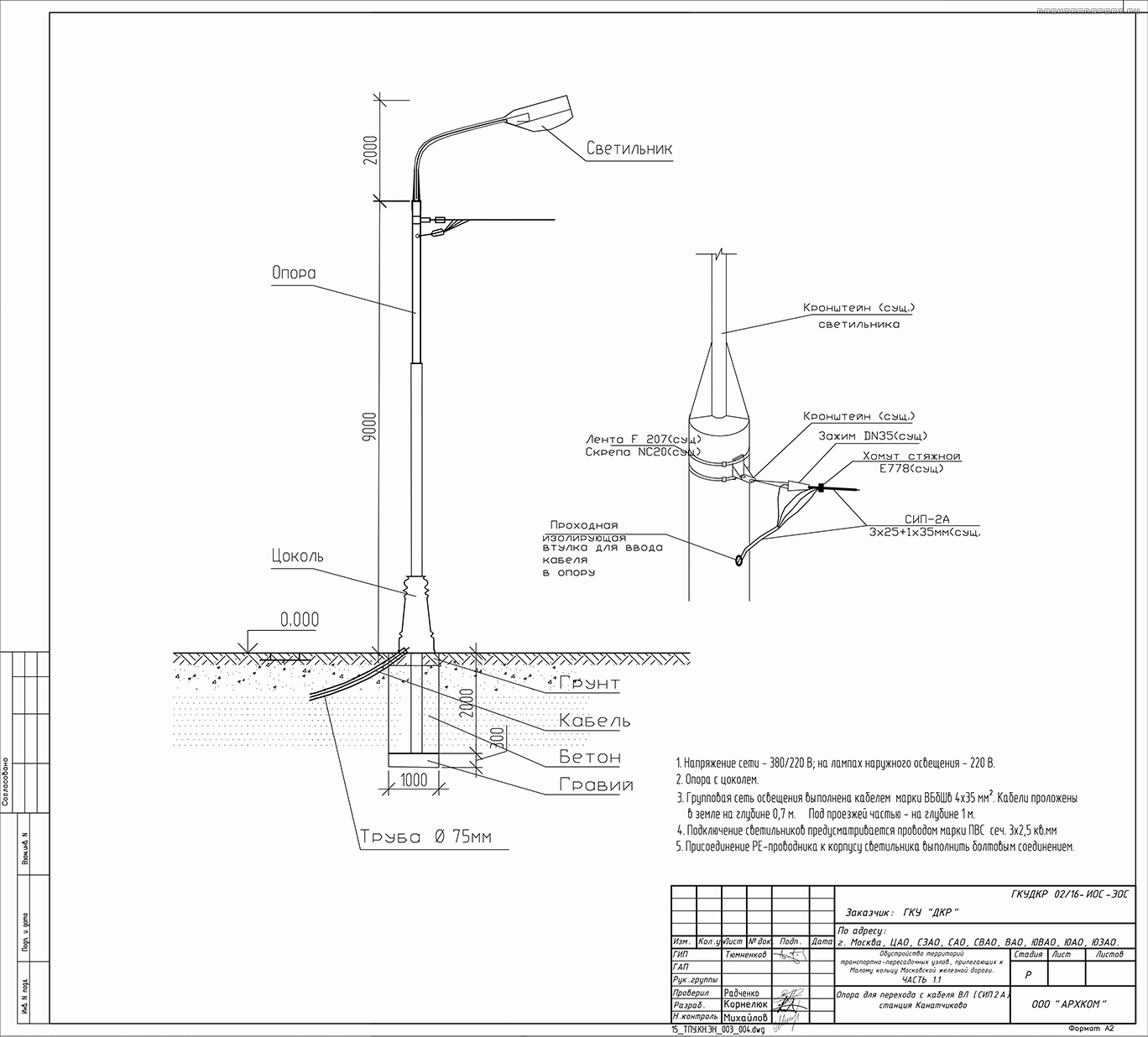

Крепление на столбы на земле:

Выройте ямы подходящего диаметра с помощью коловорота.
Засыпьте дно песком и притрамбуйте его.
Сделайте деревянную опалубку.
Между рейками уложите пластиковую трубу подходящего сечения — внутри вы проведете кабель.
Заклейте торцы труб, чтобы при заливке фундамента под опоры строительная смесь не попала внутрь.
Приготовьте бетон и залейте им опалубку.
Установите по центру анкер для крепления столба.
Проследите, чтобы он стал строго вертикально.
Дождитесь, пока раствор схватится.
Закрепите столбы на каждом анкере.

Этап 4 — установка уличного освещения

Монтаж светильников выполняйте в такой последовательности:

Протяните провода от распределителя к месту установки фонаря.
Уложите кабель в траншею либо оформленные скрытые полости.
Поставьте светильника на места.
Зачистите концы все подводящих проводов ножом.
Прикрутите каждый провод фазы к центральным контактам на фонаре.
Сделайте изоляцию в местах скрутки специальной лентой либо термоусаживаемой трубкой для проводки.
Проверьте исправность изоляции, сопротивление ноль-фазы и заземление тестером. Если все исправно работает — завинтите гайки для четкой фиксации светильников.

Видео

Просмотрите видео, чтобы понять, как правильно соединять провода в распределительной коробке.

Подключение к электрощиту

О том, как подключить светильник к электрощиту, сказано в Правилах устройства электроустановок. В ПУЭ, в частности, сказано, что корпус устройства должен быть самозатухающим, то есть изготовленным из металла, покрытого жаростойким материалом или термостойким пластиком. Место установки должно отвечать таким требованиям:

пожаробезопасность;
естественная освещенность;
наличие искусственной вентиляции или естественное проветривание;
расположение в зоне свободного доступа.

В составе электрощита имеются такие элементы:

электрический счетчик;
устройство защитного отключения;
шина нулевая;
шина заземляющая;
автоматы вводные (на 30-60 А);
розеточные автоматы под сильноточные электрические приборы (25 А);
розеточные автоматы под слаботочные электробытовые устройства (16 А);
автоматы для светильников (10 А).

Когда все элементы схемы находятся на своих местах, соединения тестируют. Также проводится замер сопротивления нуля с фазой.

Подключение светильника к электрощиту осуществляется после отключения общего напряжения в учетном щитке. Далее все провода подводим к положенным местам. Ввиду ответственности задачи, лучше доверить эту работу профессиональному электрику.

Подключить светильник можно напрямую или через выделенную розетку. В последнем случае для обесточивания сети будет достаточно изъять вилку из розетки.

Датчики

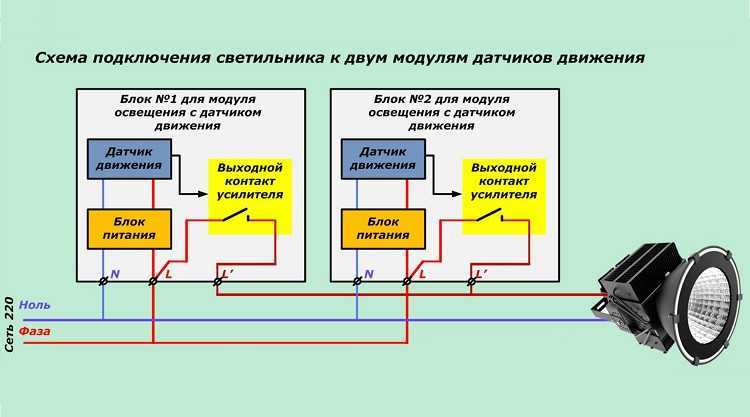

Датчики движения позволяют существенно экономить на электроэнергии, поскольку они включают свет лишь при фиксации движения в радиусе действия. Такое устройство не только оберегает жилище, но и создает комфорт, так как хозяевам не приходится искать выключатель в темноте. Используются датчики движения и для декоративной подсветки, когда точечное освещение появляется прямо перед ногами и исчезает сразу позади человека.

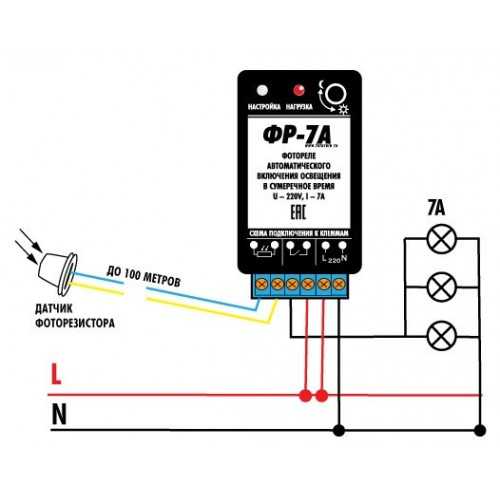

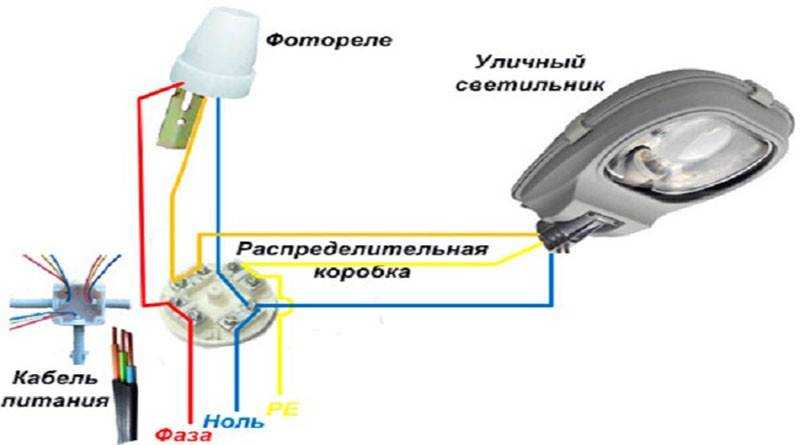

Датчики освещенности (автоматическое фотореле) реагируют на снижение общего уровня освещенности на улице и при наступлении сумерек сами дают команду на включение ламп. Участие человека в этом процессе не требуется.

Датчики для сада также имеют хорошую защиту от влаги и пыли, что позволяет использовать их без опаски в любую погоду.

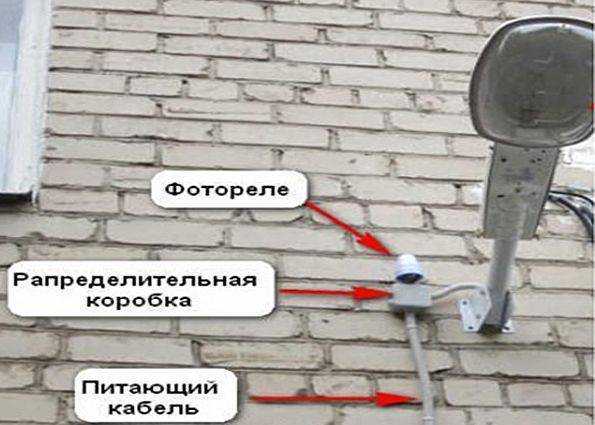

Подключение наружных светильников, установленных на фасадах

В принципе, это наружное освещение практически повторяет внутреннее. Все дело в том, что светильники, прикрепленные к стене дома снаружи, подсоединяются к сети электрического тока через распределительный щит, который используется и для внутренней разводки проводов.

А, значит, сама прокладка кабеля будет производиться по стенам. Чаще всего это скрытая проводка, которая укладывается в штробы. Специалисты рекомендуют сам кабель начинать укладывать еще до начала отделочных работ, тем самым можно избежать лишних процессов (штробления стен). Если дом деревянный, то оптимальный вариант – открытая проводка.

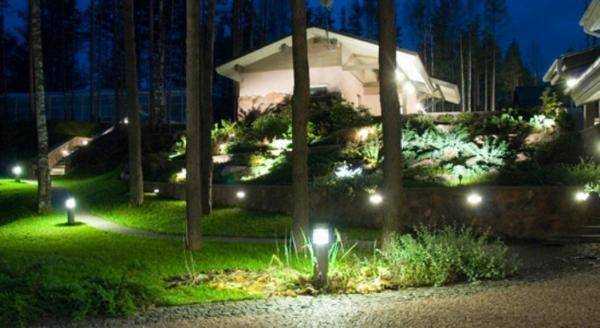

Ландшафтное освещение

Выбор осветительных приборов

Прежде чем вы начнете составлять схему уличного освещения вашего участка, решите, для чего оно вам необходимо. В основном оформляют такую систему с целью:

подчеркнуть декоративную привлекательность участка;
повысить удобство перемещения по территории и расширить возможности отдыха в сумеречное и вечернее время.

Виды светильников

Разновидностей фонарей на современном рынке очень много, и их достаточно сложно организовать по одному лишь критерию. Условно можно выделить такие группы приборов, подходящих для подключения уличного освещения:

настенные;
прожекторные;
фонари на столбах;
подвесные;
приборы на коротких ножках;
светодиодные светильники уличного освещения.

Конструкция и принцип работы лампы типа ДРЛ

Устройство лампы ДРЛ достаточно примитивное. Основными конструктивными элементами указанной лампочки являются:

стеклянный баллон;
цоколь резьбового типа;
ртутно-кварцевая горелка (трубка);
электроды;
угольный резистор.

Горелка ДРЛ-лампочки имеет трубчатую конструкцию и заполнена строго дозированным количеством инертных газов – аргон и немного ртути. Электроды облегчают процесс зажигания лампочки и делают ее свечение более стабильным. Цоколь, как и у любой другой лампочки, предназначен для подаче к ней электрической энергии, а также для фиксации лампы в патроне осветительного прибора. Стеклянный баллон, или колба, — это внешняя оболочка лампочки.

В процессе изготовления дуговой люминофорной лампы из ее колбы откачивается воздух, а внутренне ее пространство заполняется азотом. Как следует из названия рассматриваемого источника света, внутренняя поверхность колбы покрыта тонким слоем люминофора.

Первые источники искусственного освещения подобной конструкции имели в своем составе только пару электродов и требовали наличия дополнительного пускового устройства. В связи с указанным неудобством они постепенно оказались снятыми с производства уже в 1970-х годах. Для зажигания современной ДРЛ-лампы с четырьмя электродами требуется только дроссельное устройство.

Алгоритм данного процесса выглядит следующим образом:

подача напряжения на электроды, расположенные близко друг к другу;
возникновение тлеющего разряда между указанными электродами;
данный разряд преодолевает расстояние до остальных электродов, между ними образуется дуговой разряд;
спустя некоторое время (обычно порядка 10-15 минут), лампочка начинает гореть в штатном режиме.

Важно! Промежуток времени, через который лампочка достигает своего нормального режима горения зависит от температуры окружающей среды: при пониженных температурах время ее разгорания увеличивается. Ртутные источники искусственного освещения испускают видимый холодный (голубой) свет, а также мощное ультрафиолетовое излучение, которое обеспечивает свечение люминофора, покрывающего внутренние стенки баллона лампы. Как результат мы имеем лампочку, выдающую яркий белый свет

Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети

Как результат мы имеем лампочку, выдающую яркий белый свет. Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети

Ртутные источники искусственного освещения испускают видимый холодный (голубой) свет, а также мощное ультрафиолетовое излучение, которое обеспечивает свечение люминофора, покрывающего внутренние стенки баллона лампы. Как результат мы имеем лампочку, выдающую яркий белый свет. Цветность свечения может незначительно изменяться в случае увеличения либо уменьшения напряжения в электрической сети.

В процессе работы такие лампочки нагреваются до весьма высокой температуры. В связи с этим они предъявляют повышенные требования к качеству изготовления патрона и цоколя. Кроме того, газоразрядное устройство такого источника искусственного освещения должно как следует остыть перед последующим ее использованием.

Технологические особенности монтажа

Сама технология монтажа уличного освещения очень объемна, включает много пунктов:

Мы описали простую схему, костяк подключения. Это самая оптимальная технология монтажа уличного освещения. При разных решениях освещения могут быль нюансы при соединении нескольких фонарей, размещении цепи, подвешивании. Рассмотрит основные рекомендации относительно работы с электросетью, с помощью которых вы совершите все действия без труда, а главное, без вреда.

Основные правила безопасности

Выбирайте качественного производителя. Китайские дешевые проводки, часто бракованы. Нарушение изоляции приводит к нагреванию шнура, возникновению пожароопасной ситуации, короткому замыканию. Лампы, выполненные из материалов низкого качества быстро горят, легко бьются.
Приобретите стабилизатор напряжения. Это обезопасит вашу систему от перегорания.
Покупайте лампы, предназначенные для улицы. Они состоят их прочных материалов, не позволяют дождю, грязи проникнуть в основу прибора.
Важна качественная изоляция, тогда подключенное устройство прослужит долго без ремонта.
Выбирайте столбы, кронштейны с защитным покрытием, не допускающим коррозии.
Подземная проводка должна пролегать на расстоянии 60 см от дома, 20-50 см от другого кабеля, боле метра от газовых магистралей, нефтепроводов.
Кабель по всей длине должен сопровождать опорный трос.

Несколько рекомендаций от специалиста

Выбирайте медный провод, с сечением от 3 х 1.5 мм (при напряжении до 3 кВт). Чем больше потребление электричества, тем больше сечение. Прокладывая шнур под землей, используйте трубы, как дополнительную защиту.

Давайте подытожим. Множество видов уличного освещения позволяет фантазии разгуляться, сделать ваш двор по истине окультуренным. Установка светильного оборудования не станет проблемой, при тщательном изучении, поэтапной работе. Составьте план работ, чтоб ничего не забыть. Ведь электричество требует особого обращения. Этим вы обезопасите себя и окружающих.

Планирование работ

Готовую идею нужно перенести на бумагу, составив план расположения объектов. План не должен быть обязательно скрупулезно выверенным, достаточно четкого понимания, что и где должно находиться в итоге. Также стоит определиться с местами размещения прочих электроприборов: датчиков движения и освещенности, линий электропроводки, выключателей и розеток.

План можно составить любым удобным способом:

С помощью принтера снять с паспорта участка несколько копий. И на полученных копиях размещать объекты, чертить различные варианты обустройства.
Если нет паспорта участка, создать примерный план можно и на чертежной бумаге. Нарисовать так называемую ситуационную схему. Деление листов на клетки поможет правильно промасштабировать участок. Ориентироваться при этом лучше на масштаб 1:100, где на 1 см бумаги будет приходиться 1 метр земли.
Составить план в компьютерной программе, например, в приложении для проектирования ландшафтного дизайна или в программе для выполнения светотехнических расчетов.

Для экономии средств рекомендуется располагать уличные фонари таким образом, чтобы радиусы их освещения не перекрещивались друг с другом. Лучше, если они будут находиться на некотором отдалении друг от друга.

Установка электропроводки

Определите количество потолочных светильников. На каждый кв. м. площади необходима мощность 35 Вт.
Установите коробку ответвления на каждую группу светильников

Важно их располагать в доступном месте, если к ним когда-либо потребуется доступ.
Провода от коробок нужно провести до тех точек, где будут монтироваться светильники для потолка. Провода протягивают в специальных гофротрубах

Это необходимо, чтобы не повредить их или исключить возможное соприкосновение с элементами каркаса, выполненного из металла. Все отрезки проводов должны быть на 20-30 см длиннее нужного уровня для установки светильника. Это обеспечивает удобную установку.
Монтаж осветительных приборов с лампами мощностью 12 вольт начинается с монтажа трансформатора. У него должна быть мощностью, равная или большая общей мощности всех осветительных приборов.

Установка точечных светильников своими руками

Выявленные недостатки и их причины

В ходе эксплуатации осветительных установок стало понятно, что система управления требует постоянного внимания персонала. По большому счету все сводилось к тому, что становилось очевидно: подсветка зданий включается слишком поздно, а отключается слишком рано. Эта проблема решалась корректировкой коэффициентов в системе диспетчеризации. Путем ручного подбора коэффициентов удавалось достигнуть времени включения и отключения, соответствующего городскому графику. Коэффициенты оставались неизменными до следующей подобной ситуации. А повторялись такие ситуации довольно часто.

Было сделано предположение, что причина проблемы кроется в проекте, загруженном в ПЛК. Ознакомиться с исходниками проекта не представлялось возможным. Из текстового описания проекта стало понятно, что для определения времени включения/отключения освещения используется функциональный блок, доступный в проприетарной среде программирования. Используя триальную версию этой среды, удалось получить доступ к справке и более подробному описанию этого блока. Это внесло некоторую ясность: функциональный блок высчитывает время, когда угол (высота) Солнца над горизонтом для заданного географического положения станет равен 0. Коэффициенты корректируют этот угол. Например, при коэффициенте «-6» будет высчитано время, когда Солнце окажется ниже горизонта на 6°. Но в ходе проведенных экспериментов сложилось мнение, что функциональный блок производит расчеты не совсем так, как это предполагается. Дальнейшие работы в этом направлении были прекращены ввиду отсутствия универсальности такой реализации.

Правила безопасности

Чтобы система была безопасной, рекомендуется придерживаться следующих правил:

Желательно избегать некачественной китайской продукции, она бывает небезопасна и почти всегда недолговечна.
Использовать стабилизатор напряжения, он делает систему более безопасной.
Лампы устанавливать, предназначенные для уличных условий.
Применять надежную изоляцию.
Для улицы следует монтировать опоры и кронштейны с антикоррозийным покрытием.
Проводку под землей располагают на надлежащем расстоянии (по правилам ПУЭ) от других объектов.
Кабелю на всем протяжении должен сопутствовать опорный трос.

Все работы можно выполнить своими руками, если придерживаться техники безопасности и инструкции по установке. При отсутствии хотя бы базовых познаний в электротехнике и опыта, лучше поручить выполнение работы электрику.

Создание электрической схемы

С помощью плана уличного освещения для загородного дома создается схема электрической цепи. Достаточно самой простой, не требующей специальных навыков. При нанесении электроточек на схему удобнее будет воспользоваться общепринятыми обозначениями.

Для наглядности приводится следующий пример. На территории перед домом требуется освещение крыльца и пространства у калитки. Прокладывается две линии проводки. На первой — лампа и выключатель обозначаются соответственно «Л1» и «В1», на второй линии, протянутой до ворот, лампа «Л2» связана с выключателем «В2» у входной двери и датчиком движения «Д» у калитки.

К электрооборудованию внешнего освещения предъявляются повышенные требования по безопасности

На данном этапе работ следует обратить на них особое внимание:

Подземная прокладка кабеля должна проходить на расстоянии 0,7 метра от поверхности. При этом кабель должен быть удален от построек как минимум на 0,6 м, от трубопровода на 0,5 м, от параллельно проходящих проводов на 0,3 м.
Кабели, проложенные по воздуху, должны располагаться на высоте 3 метров от садовых дорожек.
Свет уличных ламп не должен попадать на чужой участок соседа и «слепить» соседей.
Следует использовать только медную проводку.
Провода, размещенные на стенах, должны помещаться в гофрированный рукав из негорячего пластика.
У каждого светильника должно быть заземление.

Как организовать уличное освещение участка

Чтобы сделать безопасное, функциональное и красивое уличное освещение участка, нужно учитывать целый ряд нюансов. Рассказываем, как справились с этой задачей участники FORUMHOUSE.

Функциональное освещение участка должно быть таким, чтобы ночью на участке при необходимости было комфортно почти так же, как днем. Возможность зажечь свет должна быть в любом месте, где ночью может оказаться человек. Обычно предусматривается освещение:крыльца;

Отдельно можно подсветить особо выдающиеся деревья и кустарники, подпорные стенок, иногда – цветники. Очень красиво смотрится подсветка пруда или бассейна.

Нередко освещение устраивают по периметру участка – это отпугивает потенциальных грабителей. Из экономии фонари подключают к датчикам движения.

Посмотрим, как осветил стратегические места своего небольшого участка пользователь нашего портала с ником bloger82.

Два светильника на входе в огород освещают дорожку, которая ведет к гаражу. В эти светильники вкручены светодиодные лампы по 6 Вт. На бане фонарь с диодной лампой в 7Вт, который дополнительно освещает дорожки. Беседку и зону мангала освещает светодиодный прожектор в 10 Вт.

Я бы еще три лампочки на углах клумбы сделал, чтобы было светлее, но жена не дает. Ей нравится некая интимная обстановка.

Определившись с тем, какие места на участке будут подсвечены, домовладельцы составляют схему расположения осветительных приборов. В ней указывают, где будут стоять светильники, какие это будут светильники и какие задачи они должны решить. В схеме учитываются и климатические особенности: например, в Сибири много снега, и высота светильников для круглогодичного использования должна быть такой, чтобы зимой они не утонули в сугробах.

Соединение проводов внутри распределительной коробки

Наиболее типовым сечением жилы провода освещения является 1,5 мм2, что составляет максимальную нагрузку в 4 кВт. Конечно вряд ли освещение в квартире достигнет такого показателя, ведь это будет равняется 40 лампочкам по 100 Вт, включенным одновременно, не стоит зарекаться, возможно вы включите много электропечек.

Ну если не хочется отдавать лишние деньги за кабель, можно рассчитать, какого именно сечения провод понадобится в каждом отдельном случае. Это просто. Допустим, есть зона освещения, которая состоит из 3 точечных светильников, каждый из которых с лампочкой на 60 Вт. К распределительной коробке подходит провод с сечением жилы 1,5 мм2. Для 180 Вт это многовато. Берем суммарную мощность светильников это как раз 180 Вт (60 + 60 + 60) — и делим ее на 220.

Если получилось число меньше 10, то от коробки к светильникам можно смело ставить провод с сечением ТПЖ 0,75 мм2. Когда меньше 15 — сечение ТПЖ 1 мм2, а если больше 17, тогда подойдет ТПЖ 1,5 или 2,5 мм2. В данном случае получилось 0,8 — меньше единицы. Если есть провод сечением 0,35 мм2, то подойдет и он. Разница в цене кабелей сечением 0,75 и 1,5 мм2 как минимум в 1,5 раза, не говоря уже о 0,35 мм2.

После того как определена толщина провода на различных участках осветительной сети, необходимо решить, какой именно провод нужен. Если в квартире нет заземления и оно не будет устанавливаться в дальнейшем, то трехжильный провод отпадает сам собой. Остается двухжильный с фазовым и нолевым проводниками. Большинство светильников не имеет контакта для заземляющего провода, так что расстраиваться не стоит. Трехжильный провод пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом.

Помните, что на освещение желательно ставить отдельные коробки. В этом случае будет меньше путаницы и это аккуратнее выглядит. Применять многожильный или одножильный провод — личное дело каждого. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше использовать гибкий провод, такой как ПУГНП.

Выбираем приборы – сэкономить или потратиться?

Советуем также не экономить на осветительных приборах. Ветер, дождь, снег и прочие природные факторы нещадно воздействуют на всю дворовую инфраструктуру. Качественные светильники служат дольше и отличаются более красивым дизайном. Осветительные приборы для наружного размещения (говоря простыми словами – уличные светильники), имеют индекс, указывающий на степень их защищенности. Например, IP44 означает, что эти светильники можно устанавливать только под козырьком, а индекс IP65 означает возможность установки под открытым небом.

Монтаж уличных светильников должен производиться с учетом норм безопасности и рекомендаций производителя.

Виды уличного освещения:

напольное, когда светильники располагаются у самой земли или в канале поверхностной водосточной системы;
высотное – на столбах, высотой от одного до семи метров, также светильники могут крепиться к карнизам зданий или сооружений.

Все этапы монтажа уличного освещения.

Не будем утомлять вас морем текста

Поговорим лишь про самое важное и сопроводим каждое действие по сборке фотографиями. Так, инструкция будет более наглядной и понятной

Прокладка подземных коммуникаций

Прежде чем браться за копку траншей, вам необходимо составить план вашего участка, желательно в четком масштабе, и разметить места расположения светильников и оптимальное положении трасс до них.

Установка уличных светильников

Естественно, ни о каком креплении светильников прямо на грунт не может быть и речи, кроме, разве что, самых компактных вариантов, которые можно просто воткнуть в грунт. Даже для невысоких изделий требуется прочное и надежное основание.

Смонтированный столб освещения с закладной в разрезе

Кстати, существуют светильники, оснащенные специальной нижней тумбой, которая погружается в грунт. Для таких вариантов делать закладные нет никакой необходимости.

Их установка происходит следующим образом:

Существует еще один способ создания прочного основания для фонарных столбов, и мы его обязаны упомянуть.

Такое основание будет намного прочнее рассмотренного нами первым в этой главе, и при этом наружу будут выведены крепежные шпильки, что очень удобно. Но вернемся к нашему первому фундаменту, чтобы разобрать, что нужно делать с ним дальше.

Аналогичным образом устанавливаются все светильники и розетки на вашем участке, после чего можно перейти к самому интересному – их подключению.

Последний этап – подключение

Итак, чтобы своими руками подключить уличное освещение, нужно понять и запомнить представленную на рисунке выше схему. Как мы уже говорили, она включает в себя фотореле и пускатель.

Следующая задача – установить наше фотореле:

Уличное освещение для загородного дома — 3 этапа работ. Инструкция по сборке схемы автоматики.

Монтаж уличного освещения в загородном доме можно разделить на три этапа работ: Но лучше всего применить более универсальный вариант с реализацией обоих способов в одной щитовой. Его то и рассмотрим более подробнее.

До начала работ вам потребуется закупить следующие материалы:

Для освещения с потреблением не более 16А обычно хватает данного сечения. Но все может зависеть от протяженности участка и мощности ламп.

Если вы не ограничены финансово, то можно выбрать бронированный кабель. В этом случае не придется использовать трубы ПНД.

Однако разделывать его как в щитовой, так и при подключении светильников будет не просто. Поэтому большинство использует привычную марку ВВГнГ 3*1,5мм2.

Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.

После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.

Далее на дно засыпаете песчанную подушку высотой в 10-15см.

Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.

Каждая труба должна иметь выход в местах установки уличного светильника. То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.

Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.

Варианты самодельных светильников

В современных условиях существует множество вариантов того, как установить садовый фонарь. Рассмотрим несколько разновидностей.

Светильники из стекла

Для создания таких садовых фонарей применяются обычные стеклянные бутылки или банки. Благодаря прозрачности стекла потоки света будут создавать уникальные спецэффекты. Чтобы сделать стеклянный светильник, потребуются:

Чтобы качественно установить фонарь, после монтажа столба следует:

Вместо стеклянных банок можно воспользоваться и жестяными изделиями с различным декором: надписями, цветами, узорами и рисунками. Зимой фонари из банок накрываются полиэтиленом.

Для устройства таких конструкций следует воспользоваться:

Для изготовления кованого фонаря:

Какие обычно используются фонари и какие выбрать из современных

Источником света, установленным в фонарях уличного освещения, могут служить лампы следующих типов:

Накаливания.
Галогенные.
Люминесцентные.
Газоразрядные.
Светодиодные.

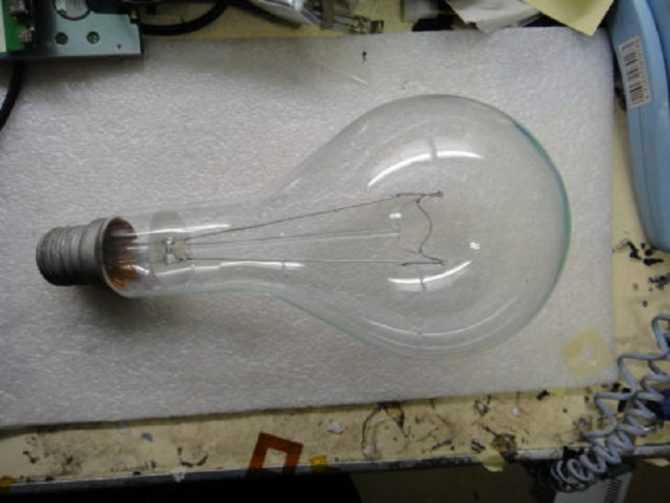

Из перечисленных выше источников света лампы накаливания отличаются самой низкой стоимостью. Однако у них небольшая эффективность, так как по потреблению электроэнергии они превосходят лампы остальных типов. Также у них самая низкая световая отдача и невысокий срок службы, который обычно не превышает 2 тысяч часов.

Срок службы галогенных ламп больше, чем ламп накаливания, в 2 или 3 раза. Их светоотдача тоже выше. Это обусловлено улучшенной конструкцией ламп.

По экономичности, светоотдаче и сроку службы люминесцентные лампы превосходят галогенные и лампы накаливания. Их светоотдача может достигать 80 Лм/Вт, а срок эксплуатации – до 10 тысяч часов.

Однако люминесцентные источники света уступают по своим основным характеристикам газоразрядным. Светоотдача таких источников света может достигать от 105 до 113 Лм/Вт, а срок службы составляет от 10 до 20 тысяч часов.

Самые эффективные по потреблению электрической энергии – современные светодиодные лампы. У них значительный срок службы и высокая светоотдача, достигающая 115 Лм/Вт. К достоинствам этого вида источников света относят безопасность для окружающей среды, так как они не содержат ядовитых веществ. Именно такие лампы – лучший выбор.

Фонари уличного освещения должны соответствовать источнику света, который в них устанавливается.

Светильники должны быть герметичными и обладать требуемой механической прочностью для защиты внутренних частей от воздействия неблагоприятных погодных условий.
