Прокладка кабелей в бетонном полу: правила и особенности монтажа

Прокладка проводки по бетонному полу имеет свои полюсы и минусу, но на сегодняшний день является наиболее актуальной.

К преимуществам такого монтажа следует отнести высокий уровень электробезопасности — даже при пробое, опасный потенциал никак не попадёт на жильца, даже находящегося вблизи места пробоя. Слой бетона скроет всю электрическую сеть, а армированный пояс придаст конструкции дополнительной прочности. При правильной укладке и последующей эксплуатации, провода в бетоне будут исправно функционировать в течение нескольких десятилетий.

Теперь следует перейти к недостаткам. Основной минус монтажа кабеля в полу – невозможность создания мест соединений. Ведь если скрутка или клеммная колодка прогорит в бетоне, то найти место повреждения практически невозможно. Поэтому необходимо прокладывать цельные линии, непосредственно от щитка или мест соединений, расположенных над уровнем пола.

Согласно техническим нормам, слой бетона над электропроводкой должен составить не менее 30 см. При большой площади помещения, для создания подобной стяжки, потребуется большое количество строительного материала, что приводит к дополнительным расходам.

Для замены электропроводки, расположенной в стяжке пола, а также при устранении неисправности или укладке новой линии, необходимо проводить демонтаж бетонной поверхности. А после всех работ заново заливать пол. Для того, чтобы бетон набрал необходимую твёрдость, должно пройти определённое время, поэтому устранения погрешностей прокладки кабеля в бетонном полу может занять не один день.

Для резки бетонного покрытия, используют алмазные диски, стоимость которых сейчас довольно высока. Также может потребоваться наличие перфоратора, применение которого приведёт к большому количеству строительного мусора.

Преимущества и недостатки системы

Электропроводка под полом имеет как плюсы, так и минусы. Достоинствами можно считать следующие качества:

• безопасность;
• экономия;
• простой монтаж.

Безопасность проводки является важной составляющей, так как случайно вбитый в нее гвоздь или вкрученный шуруп могут привести к серьезным последствиям в виде удара током или возгорания. Именно поэтому проводка под полом считается наиболее безопасной, так как определить, где именно находится вмурованный в стену кабель в квартире, довольно сложно, и велик риск попасть в него при проведении отделочных и ремонтных работ

Кабель можно будет напрямую положить от выключателя или розетки. Он будет пролегать под цементной стяжкой, что обеспечит также и безопасность для него.

Электрика приглашать не потребуется, так как фронт работ не слишком сложен. От вас потребуется поместить электропровод в гофру, после чего можно будет проводить бетонную стяжку.

Минусы монтажа проводки в пол также существуют. При необходимости устранить неисправность, достать проводку будет крайне сложно. Менять кабель придется полностью. При повреждении проводов придется разбирать бетонную стяжку, а это дополнительные физические усилия и финансовые расходы.

В деревянном полу

Прокладка в структуре деревянных полов усложняется тем, что ее производят в пожароопасной среде. С учетом этой особенности для прокладки следует использовать кабельные изделия, оболочки которых не распространяют горение. Наилучшие по этому критерию – кабели, буквенная часть марки которых дополнена символами “нг” – негорючий.

Наилучшие результаты дает использование металлических труб, которые защищают также от механических повреждений. Допустим также глухой металлический лоток.

Формирование системы кабельных каналов выполняют в следующей последовательности:

1. Вначале формируют трассы прокладки труб. Для прохода через лаги в них выполняют технологические отверстия, которые допустимо заменить пропилами
2. Металлические трубы отдельных каналов устанавливают согласно проекту с последующим креплением к поперечным балкам. Основное средство крепления труб – перфорированная лента, для фиксации используются шурупы-саморезы.
3. При большой величине зазора в местах прохода через балки его заделывают монтажной пеной.
4. Отдельные отрезки труб соединяют друг с другом через распаечные коробки. Пример такого соединения приведен на рисунке 8.
5. Вне зависимости от вида металлической трубы для формирования каналов их следует заземлить.
6. В сформированные трубчатые каналы затягивают силовые кабели.

При проходе кабельных каналов через деревянные конструкции применение защитных втулок и коротких отрезков труб не относится к числу обязательных.

При обращении к системе подпольной прокладки электрических кабелей с учетом высокой пожарной опасности деревянных конструкций необходима их дополнительная обработка огнезащитными составами.

Пример установки распаечной коробки с заземлением труб и запениванием монтажных пропилов в лагах.

Прокладка кабеля в полу имеет ряд достоинств, но из-за определенных технологических сложностей реализации ее целесообразно применять в процессе нового строительства городских квартир. Для деревянных домов это ограничение смещается до уровня капитального ремонта.

В процессе формирования разводки желательно предусматривать систему монтажных коробок, а трубы между отдельными коробками должны иметь минимальное количество поворотов. Сам процесс формирования электропроводки с использованием прокладки в полу не отличается высокой технологической сложностью, при применении современных строительных материалов может быть выполнен без посторонней помощи при начальной квалификации и без применения специальных инструментов.

Прокладка кабелей в бетонном полу: правила и особенности монтажа

Прокладка проводки по бетонному полу имеет свои полюсы и минусу, но на сегодняшний день является наиболее актуальной.

К преимуществам такого монтажа следует отнести высокий уровень электробезопасности — даже при пробое, опасный потенциал никак не попадёт на жильца, даже находящегося вблизи места пробоя. Слой бетона скроет всю электрическую сеть, а армированный пояс придаст конструкции дополнительной прочности. При правильной укладке и последующей эксплуатации, провода в бетоне будут исправно функционировать в течение нескольких десятилетий.

Теперь следует перейти к недостаткам. Основной минус монтажа кабеля в полу – невозможность создания мест соединений. Ведь если скрутка или клеммная колодка прогорит в бетоне, то найти место повреждения практически невозможно. Поэтому необходимо прокладывать цельные линии, непосредственно от щитка или мест соединений, расположенных над уровнем пола.

Согласно техническим нормам, слой бетона над электропроводкой должен составить не менее 30 см. При большой площади помещения, для создания подобной стяжки, потребуется большое количество строительного материала, что приводит к дополнительным расходам.

Для замены электропроводки, расположенной в стяжке пола, а также при устранении неисправности или укладке новой линии, необходимо проводить демонтаж бетонной поверхности. А после всех работ заново заливать пол. Для того, чтобы бетон набрал необходимую твёрдость, должно пройти определённое время, поэтому устранения погрешностей прокладки кабеля в бетонном полу может занять не один день.

Для резки бетонного покрытия, используют алмазные диски, стоимость которых сейчас довольно высока. Также может потребоваться наличие перфоратора, применение которого приведёт к большому количеству строительного мусора.

КОГДА И ГДЕ НАИБОЛЕЕ ВЫГОДНА ЭЛЕКТРОПРОВОДКА ПОД ПОЛОМ

Наиболее актуальными являются следующие две ситуации, когда проводка в доме под полом наиболее эффективна. Прежде всего, это квартиры в новостройках.

Как правило, современные жилые помещения сдаются в виде «сырца» – вообще без ремонта или с черновым покрытием стен. В этом случае владелец квартиры все равно будет выполнять заливку пола. Таким образом, решаются сразу две проблемы: прокладка проводки и сохранение стен неповрежденными.

Небольшие штробы от поверхности пола к месту установки розеток все равно нужно будет сделать. Однако объем, стоимость работ и время штробления снизится в несколько раз.

Второй вариант, это электропроводка в частном доме из древесины (брус, бревно). Такие дома выполняются в каком-либо из этностилей с соответствующим внутренним оформлением. Поэтому разводку электропроводки не желательно выполнять в пластиковых или металлических гофрах или кабель каналах.

А стоимость открытой проводки выполненной в ретро стиле на порядок выше обычной. Поэтому прокладка электрокабелей под полом является единственным разумным решением.

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

ПВХ трубы для прокладки кабеля

КОГДА И ГДЕ НАИБОЛЕЕ ВЫГОДНА ЭЛЕКТРОПРОВОДКА ПОД ПОЛОМ

Наиболее актуальными являются следующие две ситуации, когда проводка в доме под полом наиболее эффективна. Прежде всего, это квартиры в новостройках.

Как правило, современные жилые помещения сдаются в виде «сырца» — вообще без ремонта или с черновым покрытием стен. В этом случае владелец квартиры все равно будет выполнять заливку пола. Таким образом, решаются сразу две проблемы: прокладка проводки и сохранение стен неповрежденными.

Небольшие штробы от поверхности пола к месту установки розеток все равно нужно будет сделать. Однако объем, стоимость работ и время штробления снизится в несколько раз.

Второй вариант, это электропроводка в частном доме из древесины (брус, бревно). Такие дома выполняются в каком-либо из этностилей с соответствующим внутренним оформлением. Поэтому разводку электропроводки не желательно выполнять в пластиковых или металлических гофрах или кабель каналах.

А стоимость открытой проводки выполненной в ретро стиле на порядок выше обычной. Поэтому прокладка электрокабелей под полом является единственным разумным решением.

Требования и нормы ПУЭ

Прокладка кабеля в полу официально разрешена 7-м изданием ПУЭ и относится к скрытой проводке. В главе 2.1 указанных правил отмечено, что при формировании кабельных трасс могут быть использованы

• круглые трубы, короба различных типов с прямоугольным поперечным сечением, а также гибкие металлические или иные несгораемые рукава;
• не исключена прокладка непосредственно в структуре строительной конструкции в формируемой для этого борозде с последующим покрытием шпаклевкой или штукатуркой;
• допустимо производить укладку проводов в структуру конструкции под слоем бетона прямо на заводе при ее изготовлении.

Для соединения проводов можно привлекать опрессовку, винтовые зажимы различных типов, пайку. В местах формирования сростка следует предусмотреть монтажный запас кабеля, достаточный для выполнения как минимум одного дополнительного соединения. Места соединения по требованиям пункта 2.1.23 должны быть доступны, что позволяет выполнять ремонт или обслуживание. Далее пункт 2.1.24 выдвигает требование отсутствия механических воздействий на области соединения.

Отдельно указывается на то, что при прокладке в канал вне зависимости от его исполнения должна быть обеспечена возможности замены электропроводки при возникновении такой необходимости.

Некоторые особенности

Возвращаясь к первому недостатку половой разводки, подчеркнем, что особенности монтажа электрической проводки любого типа четко прописаны в документе ПУЭ («Правила устройства электроустановок»). Основной момент — доступность всей системы для осмотра и выполнения ремонтных работ.

Точки, где провода соединяются/ответвляются, должны быть свободны от механического натяжения со стороны материала, покрывающего пол. По данной причине используют различные трубы из гофры, металла или полиэтилена. Поверхность данного изделия принимает нагрузку покрытия. Помните, что внутри должно быть достаточно свободного пространства для движения провода.

Одним из основных элементов электрической сети в доме являются распределительные коробки. Но разместить их под половым покрытием нереально, поэтому изделия монтируются в стене

Важно подобрать правильную высоту над уровнем пола, чтобы избежать короткого замыкания при частичном затоплении квартиры, исключить свободный доступ для детей

ПВХ трубы для прокладки кабеля

ОСНОВНЫЕ ДОСТОИНСТВА И НЕДОСТАТКИ

Обустройство электропроводки в полу на сегодняшний день приобретает все большую популярность. Однако такой метод имеет свою специфику, как при выполнении работ, так и при дальнейшей эксплуатации.

ПРЕИМУЩЕСТВА

Экономия средств.

Как показывают различные расчёты, найденные на просторах интернета, а также некоторые программы, использующиеся при проектировании электропроводки, максимальная экономия материалов может составить до 30%. Но только в том случае если располагать розетки на высоте 25-35 см от уровня пола.

Следует отметить, что такая экономия наблюдается только по сравнению с настенным способом монтажа. По сравнению с прокладкой электропроводки за подвесными потолками экономия будет не столь эффективный и составит всего лишь 10-15%.

Высокая скорость и простота выполнения электромонтажных работ.

Сокращение сроков монтажа осуществляется за счет отказа от штробирования стен. Особенно заметен эффект в квартирах и частных домах из ЖБИ и кирпича.

Фактически, разводку основных линий энергоснабжения можно осуществить собственными силами. И уже после того как концы проводов, с небольшим запасом, выведены к точкам потребления, пригласить опытного электрика для подключения.

Безопасность эксплуатации.

Каждый владелец квартиры не раз и не два сталкивался с сомнениями «Можно ли сверлить стену в этом месте?». Особенно актуален этот вопрос при установке карнизов. Ведь именно под потолком, прокладывается электропроводка традиционным способом. Проложив проводку под полом, можно кардинально решить эту проблему.

НЕДОСТАТКИ МЕТОДА

Сложный ремонт.

Фактически все ремонтные процедуры заключаются в замене поврежденного кабеля.

Для того, чтобы избежать необходимости вскрывать напольное покрытие, что особенно затратно для проводки в полу под стяжкой, необходимо придерживаться нескольких простых правил:

• не забивать гофру проводами под завязку, а оставлять не менее 60% свободного пространства. В идеале каждый провод следует устанавливать в отдельной гофре;
• прокладывать электропроводку с минимальным количеством изгибов;
• тщательно и надежно закреплять проводку на поверхности основания с шагом не более 20 мм для деревянных полов и до 500 мм для бетонных стяжек.

Выполнив эти требования, владелец сможет заменить поврежденный провод, просто вытянув его из гофры, при этом, использовав его в качестве подтяжки для нового.

Затраты на гофру.

Экономия средств на приобретение кабеля может быть нивелирована, если прокладка осуществляется в деревянном доме. В этом случае настоятельно рекомендуется использовать более дорогостоящую металлическую гофру, как для предотвращения возгорания, так и для защиты кабеля от повреждения грызунами.

Недостатки укладки

Прокладка электропроводки в бетонной стяжке пола является одним из наиболее популярных методов обеспечения необходимой коммуникацией на сегодняшний день. Основное его преимущество заключается в удобстве использования проводки, которая была уложена подобным образом.

Схема монтажа электропроводки.

Однако стоит знать, что у данного метода есть и свои недостатки. Помимо того, имеются и некоторые специфические особенности. И то, и другое, обязательно необходимо учитывать в случае планирования подобного варианта монтажа.

Прежде всего следует поговорить о минусах. Основной недостаток данного способа раскрывается при необходимости выполнения ремонтных работ линий коммуникаций. В подобном случае для того, чтобы была возможность добраться до сети, понадобится выполнять демонтаж полового покрытия, демонтаж стяжки. Все это стоит достаточно большого количества денежных средств.

Следующий момент заключается в дороговизне подобного варианта. В связи с тем, что кабели укладываются непосредственно в сам пол, понадобится использовать специальный инструмент (алмазный). Стоит понимать, что им необходимо уметь пользоваться. Следовательно, услуги профессионального электрика здесь могут обойтись недешево.

Помимо того, для каждой из розеток в данном случае понадобится вытянуть отдельный провод электрощита. Это тоже является дополнительным расходом не только в плане финансов, но и с точки зрения трудоемкости всех работ, а также в рамках времени, которое было потрачено на монтаж.

Основные правила

Стоит учитывать во время проведения монтажных работ определенные рекомендации. Процесс поэтапно выглядит следующим образом:

Избегайте скруток при прокладке электропроводки по полу. При проведении работы шнуры должны находиться в предназначенном для этого месте. Они выводятся над областью напольного покрытия. Если это условие сложно выполнить, тогда есть альтернативный вариант. Мастера часто делают распределительную коробку в полу с инспекционной крышкой. Обязательно следует отметить этот участок схематическим образом. Таким образом, вы достаточно быстро найдете электрический узел.

Длина должна быть не более 20 м (подразумевается длина одной трассы при проведении монтажных работ от квадратного щитка к области розетки). При большей целесообразно устроить транзитные коробки в полу.

Не стоит создавать два поворота проводов под прямым углом.

Нельзя проводить проводку на лагах. Для этого мастера создают специальные отверстия, через них можно легко пропустить гофру.

Не рекомендуется делать разветвляющую трассу от щитка. Это облегчит дальнейшие замены поврежденных участков.

При прокладке кабеля в полу дерево необходимо предварительно подготовить, обработать должным образом с помощью определенных средств (предотвращающие горение средства).

Придется увеличивать толщину бетонной стяжки в том случае, если вы по неопытности сделаете накладку или же выполните пересечение концов провода. Показатель ее толщины над областью гофры имеет минимальное значение 3 см.

Если речь идет о рабочей процедуре, тогда ее можно провести самостоятельным образом

Важно иметь для этого определенные теоретические знания, обладать навыками работы

https://youtube.com/watch?v=7HqLTzKcSTQ

Электропроводка по полу

Существует три принципиальных ЗА, когда следует сделать выбор в сторону этого варианта.

вам дорог каждый миллиметр высоты помещения

Электрика по потолку, неизменно связана с определенными потерями в этом плане. Для любой гофры, чтобы ее надежно запрятать, будь-то натяжное полотно или гипсокартон, необходимы несколько сантиметров.

Как много этих сантиметров будет съедено, во многом зависит от типа светильника.

Обычно выходит 3-5см, но иногда бывает и все 10см.

если вы планируете заливать стяжку при любых условиях

Обычная толщина для стяжки в новых домах составляет от 4-х до 6см.

Под таким слоем можно легко запрятать всю проводку и гофрорукава. При этом вы выигрываете в общих сантиметрах до потолка.

Ну и третье ЗА:

общая стоимость работ

По современным нормам, все розетки и выключатели располагаются ближе к полу, а не к потолку.

Это означает, что когда у вас вся электрика идет по полу, длина штроб до подрозетника, не будет превышать 90см.

А если бы вы проводку к этим электроустановочным изделиям прокладывали по верху, то вам наоборот, потребовалось бы делать штробы от потолка к подрозетникам. А это уже в несколько раз большее расстояние.

Соответственно вам понадобился бы больший метраж кабеля. Плюс учитывайте дополнительные затраты на саму работу.

Про электрику квартиры

Работы по электрике в квартире, проводимые, как при ремонте старого жилья, так и при первичной отделки новостройки, относятся к наиболее сложному этапу работ. От правильного их выполнения зависит спокойная и безопасная жизнь в этом жилище в дальнейшем.

По нормативам, электромонтажные работы выполняются в открытом или скрытом варианте. Скрытый вариант электропроводки, по вполне понятным причинам, для квартир предпочтителен.

Выполняется скрытая проводка внутри ограждающих конструкций (стенах, полах, перекрытиях), а также по поверхности перекрытий при устройстве стяжки (подготовки пола). ПУЭ 2.1.4-2.

По нормативной базе электрика по полу в квартире вполне законна, а вот с реализацией этой задачи могут быть разногласия.

Применение

Целесообразно проложить электропроводку в полу в нескольких ситуациях.

1. Покупка новой квартиры. Достаточно часто застройщики сдают помещение без ремонта. Это обозначает разведение электропроводки в область гофры по полу. Новым владельцам необходимо залить стяжку. Последующий этап заключается в выводе кабеля для подключения. Шнуры будут надежно спрятаны, не будут портить эстетической картины, целостность стен не будет нарушена.
2. Если речь идет о проведении монтажных работ в деревянном доме, тогда перед владельцем стоит выбор: ретро-проводка (имеет высокую стоимость) или разводка в каналах (мешает создать нужный интерьер). Выходом станет проведение проводки под полом. Этот вариант поможет скрыть лишние коммуникации, обустроить все уголки помещения.

Электропроводка закрытого типа

Схема прокладки проводки под стяжкой пола.

Скрытая электропроводка чаще всего применяется в жилом помещении. Исключение здесь могут составлять конструкции, которые выполнены из дерева. Различается два вида подобной проводки: в штробе и в стяжке. В штробе проводка монтируется в стены, при помощи перфоратора делая специальные каналы, которые и называются штробами. В них необходимо укладывать кабели, которые закрепляются при помощи специальных петель либо дюбелей-хомутов.

В случае если имеются слабые стены, провода должны закрепляться в штробах при помощи гипса или алебастра. Далее производится штукатурка и общая отделка.

Проводка в стяжке — это электропроводка в половом покрытии. Она укладывается на основу, после чего пол заливается цементной стяжкой. Для того чтобы была возможность обеспечить безопасность, провод защищается при помощи металлической гофры.

К преимуществам закрытого типа в стяжке помимо тех, которые были перечислены выше, можно отнести хороший внешний вид помещения, потому как провода на стенках не видно. Помимо того, плюсом является и большая безопасность. Недостатком является сложность установки, отсутствие доступа к некоторым частям системы, повреждения отделки в процессе замены и добавления различных элементов электропроводки.

Кабели следует прокладывать исключительно в электромонтажных гофрированных трубах из поливинилхлорида. Благодаря ребрам жесткости гофра способна выдерживать достаточно большие нагрузки. Предпочтительнее всего использование труб с зондом, потому как в данном случае монтаж способен значительно облегчиться.

Схема укладки проводки на стяжку.

Помимо гофрированных пластиковых труб существуют и металлические трубы, или металлорукава. На сегодняшний день они чаще всего применяются в нежилых домах либо строениях, выполненных из дерева. Преимуществами гофры будет высокая электробезопасность, помимо того — надежная защита от различных механических повреждений. К недостаткам следует отнести повышение стоимости, увеличение количества времени, которое необходимо будет потратить на работу.

Если провода проходят не через гофрированный гибкий рукав, а через гладкую жесткую трубу, данный вариант называется закрытой проводкой труб. Она применяется в полах, потолках, стенах, в гипсокартонных конструкциях, под фальшполами, в навесных потолках. Преимуществами подобного способа является надежность, дополнительная электрозащита, защита от различных механических повреждений. К недостаткам следует отнести отсутствие гибкости, а также необходимость в применении дополнительных элементов для выполнения монтажа.

Важные правила

Схема укладки теплого пола.

1. В местах соединения, присоединения и ответвления жил кабелей и проводов должен предусматриваться запас кабеля (провода), который обеспечивает возможность повторного соединения, присоединения и ответвления.
2. Оконцевание, соединение и ответвление жил проводов и кабелей должно производиться с помощью опрессовки, пайки, сварки или сжимов (болтовых, винтовых и т.д.) в соответствии с утвержденными инструкциями, которые действуют на данный момент.
3. В местах ответвления и соединения кабели и провода не должны испытывать каких-либо механических усилий тяжения.
4. Места ответвления и соединения жил кабелей и проводов, соединительные и ответвительные сжимы и т.д. должны иметь изоляцию, которая равноценна изоляции жил целых мест кабелей и проводов.
5. Электропроводка труб в помещениях обязательно должна выполняться сменяемой: в каналах строительных конструкций скрыто, а в электротехнических плинтусах, коробах и т.д. — открыто.
6. В подпольях, технических этажах, чердаках, неотапливаемых подвалах, вентиляционных камерах, особо сырых помещениях электропроводка должна устанавливаться открыто.
7. В зданиях со строительными конструкциями, которые выполнены из негорючих материалов, может быть допущена замоноличенная несменяемая прокладка групповых сетей в бороздах перегородок, стенок, перекрытий, в слое подготовки пола, под штукатуркой, в пустотах строительных конструкций, которая выполняется кабелем или изолированными проводами в защитной оболочке.

Расположение в стяжке

Электрический кабель можно спрятать в стяжке пола. Погружают его на глубину не менее 30 мм. При необходимости пересечения двух трасс их следует располагать друг над другом, что приведет к увеличению толщины бетонной стяжки. Поэтому специалисты рекомендуют избегать подобных ситуаций.

Перед заливанием стяжки проверьте целостность кабельной линии, убедитесь в отсутствии короткого замыкания. Если нет каких-либо обрывов, приступайте к монтажу покрытия, после чего переходите к установке электрических точек: выключателей, осветительных приборов и розеток.

Прокладка кабеля в гофре в стяжке пола

Положительные стороны монтажа кабеля в полу

Перед проведением монтажа следует ознакомиться с положительными, негативными сторонами этого способа. К положительным моментам относят:

• Безопасность. При проведении проводки электросети под полом исключаются моменты, когда владелец дома случайно повредит, например гвоздём.
• Экономия затрат на проведение проводки. Для монтажа правильной проводки требуется минимальные затраты, существенная экономия средств.

Монтаж электропроводки по полу в специальном коробе

Простота работ. При проведении электромонтажных мероприятий нет ничего сложного. Основная задача работы – вместить кабель в гофро трубу, залить цементным раствором.

• Уменьшение трудозатрат. Не требуется проводить работы по бурению стен алмазным оборудованием для установки распределительных коробок в стенках.
• Случайным образом к проводке не добраться, поэтому исключается возможность её повреждения, получение травм от удара током.

К недостаткам относят сложность замены электрической проводки, ведь кабель находится под слоем бетона. При укладке проводки таким способом присутствуют затраты на приобретение гофрированной трубы.

Безопасный монтаж

Перед установкой кабеля убедитесь в его целостности. Специальные распределительные коробки применяются для каждого отдельного участка. Избегайте любых скруток, уменьшающих надежность системы в целом. Описанные выше короба размещаются на стенах на безопасной высоте, чтобы исключить попадание влаги при затоплении или вмешательство детей. В некоторых случаях подобранная высота может быть минимальной.

Монтажную коробку возможно установить прямо в полу. В таком случае она должна быть защищена прочной съемной крышкой, которая свободно снимается, чтобы при необходимости мастер мог получить доступ к содержимому. Не забывайте о возможности создания схемы половой разводки, что в дальнейшем облегчит поиск нужного узла или провода.

Распаечная коробка в полу

Еще одно важное условие для повышения уровня безопасности электропроводки — правильность заполнения гофры. Не пытайтесь запихнуть внутрь такой трубки множество проводов

Около 60% от всего пространства трубки желательно оставлять пустым. Максимальная протяженность одной линии (от распределительного щитка до розетки или выключателя) не должна превышать 20 м. При размещении под прямым углом следите за тем, чтобы кабелей было не более двух. Впрочем, аналогична рекомендация и для ситуаций с более острыми углами. Постарайтесь избежать любых острых изгибов.

В деревянных домах недопустимо размещение проводов по лагам. Монтаж осуществляется при помощи заранее просверливаемых технических отверстий. При использовании деревянных частей они должны обрабатываться качественным составом, предотвращающим горение. Избегайте разветвлений трассы прямо от щитка, это существенно усложнит проведение ремонтных работ при повреждении электропроводки.

Прокладка проводов в технологических отверстиях лаг

Расположение в стяжке

Электрический кабель можно спрятать в стяжке пола. Погружают его на глубину не менее 30 мм. При необходимости пересечения двух трасс их следует располагать друг над другом, что приведет к увеличению толщины бетонной стяжки. Поэтому специалисты рекомендуют избегать подобных ситуаций.

Перед заливанием стяжки проверьте целостность кабельной линии, убедитесь в отсутствии короткого замыкания. Если нет каких-либо обрывов, приступайте к монтажу покрытия, после чего переходите к установке электрических точек: выключателей, осветительных приборов и розеток.

Прокладка кабеля в гофре в стяжке пола

Монтаж провода в стяжке

Ну, и на последнем этапе давайте рассмотрим непосредственно монтаж

Он не так сложен и вполне может быть выполнен своими руками, но на некоторые нюансы мы должны обратить внимание

Штробим стены под закладные коробки

Прежде всего штробим стены для установки закладных под розетки, выключатели и проводку к ним. Ведь данные устройство нельзя расположить вплотную к полу. При этом штроба должна быть такой глубины, чтоб поместился провод в гофре, а слой шпаклевки затем был не меньше 1 см.

Протяжка провода в гофре

Следующим этапом выполняем укладку гофры. Гофру лучше укладывать с уже протянутыми проводами, хотя это можно сделать и потом. При укладке гофры стараемся исключить их пересечение и избавиться от острых углов. Это позволит вам проще поменять провод в случае необходимости.

Стараемся исключить пересечение гофрированных шлангов

После этого производим подключение всех электрических точек. В обязательном порядке проверяем их работоспособность с подачей напряжения. В идеале, даже включить все электрические точки в работу на денек, и затем просмотреть, нет ли у нас нигде нагревов.

Фиксируем гофру к полу

• Если мы использовали пластиковую гофру, то закрепляем ее к полу. Это необходимо на тот случай, если в процессе заливки стяжки она начнет всплывать. С металлической гофрой такого практически не случается, но ее лучше так же закрепить, как на видео.
• Ну, и на самом последнем этапе производим непосредственную заливку пола. При этом лучше снять напряжение со всех проводов в данной комнате. Стяжка должна обеспечить не менее чем 3 см слой над гофрой. Проверять работоспособность сети следует лишь после полного высыхания бетона, а это 15 – 30 дней.

Крепление кабеля к полу

Сам кабель в гофре при его монтаже по полу можно закрепить тремя способами:

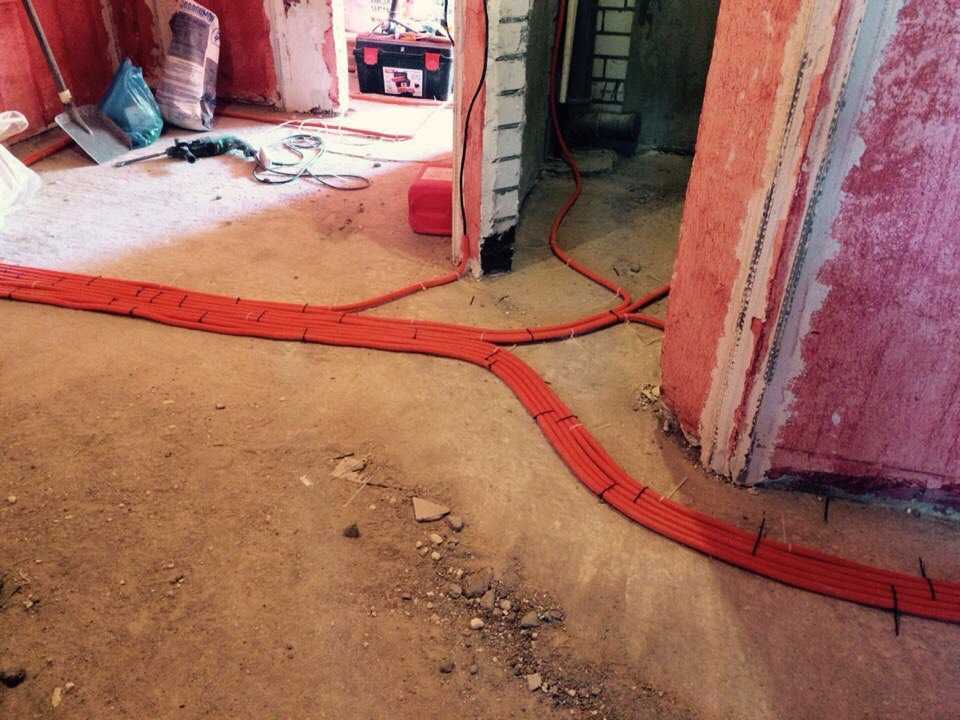

с помощью перфоленты

с использованием текстильной ленты

на сетке, кабельными стяжками

Последний метод применяют при использовании в квартире напольной шумоизоляции.

В противном случае, при просверливании или пробитии монтажным гвоздем слоя шумоизоляции, нарушается весь смысл данных работ.

В этих отверстиях образовываются мостики, через которые звук свободно проникает от соседей в вашу квартиру, либо наоборот. Вдруг это именно у вас шумная комната с барабанной установкой и шумоизоляция нужна вам, чтобы соседи не жаловались в ТСЖ на непонятные звуки, которые мешают им спать.

Такой вариант сетки со стяжками, конечно же сложнее, и занимает больше времени на монтаж. Но по другому, вы не добьетесь нормальной работы в шумоподавлении.
