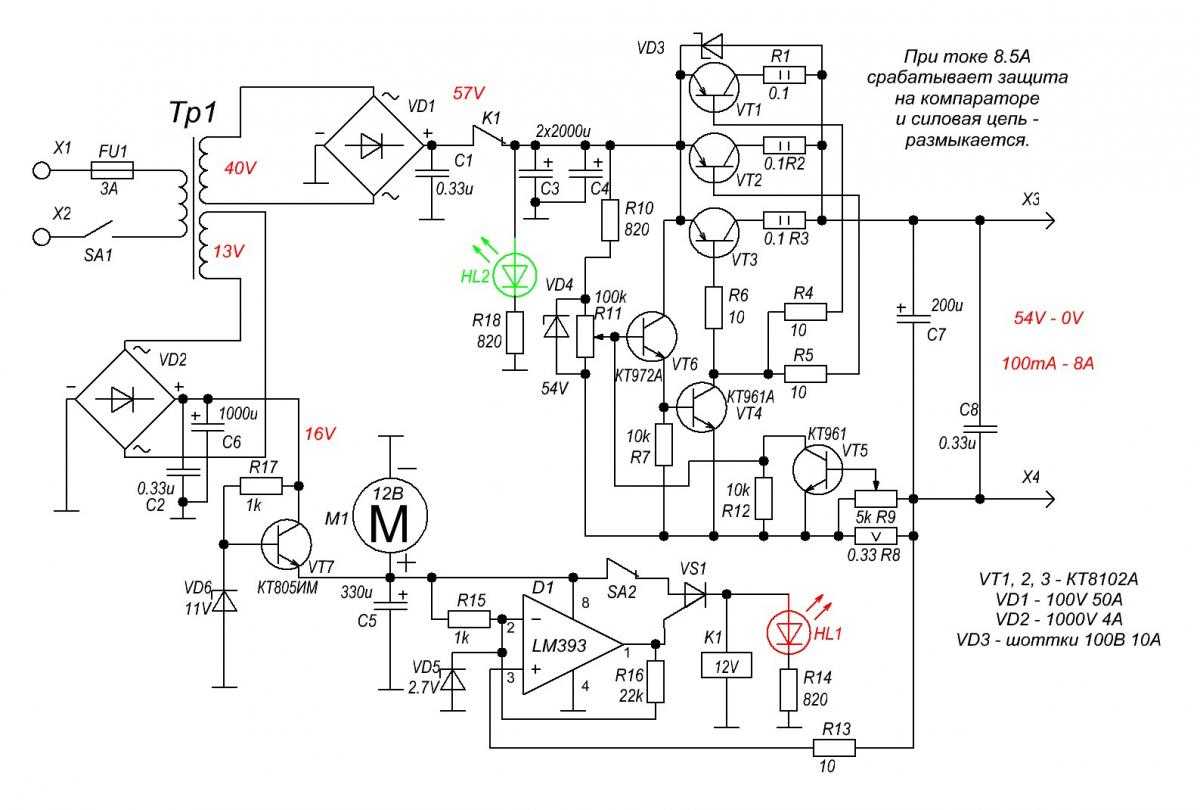

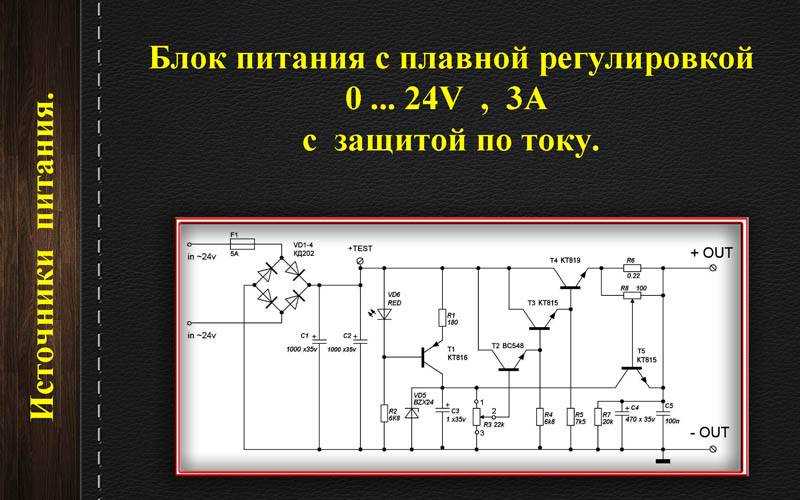

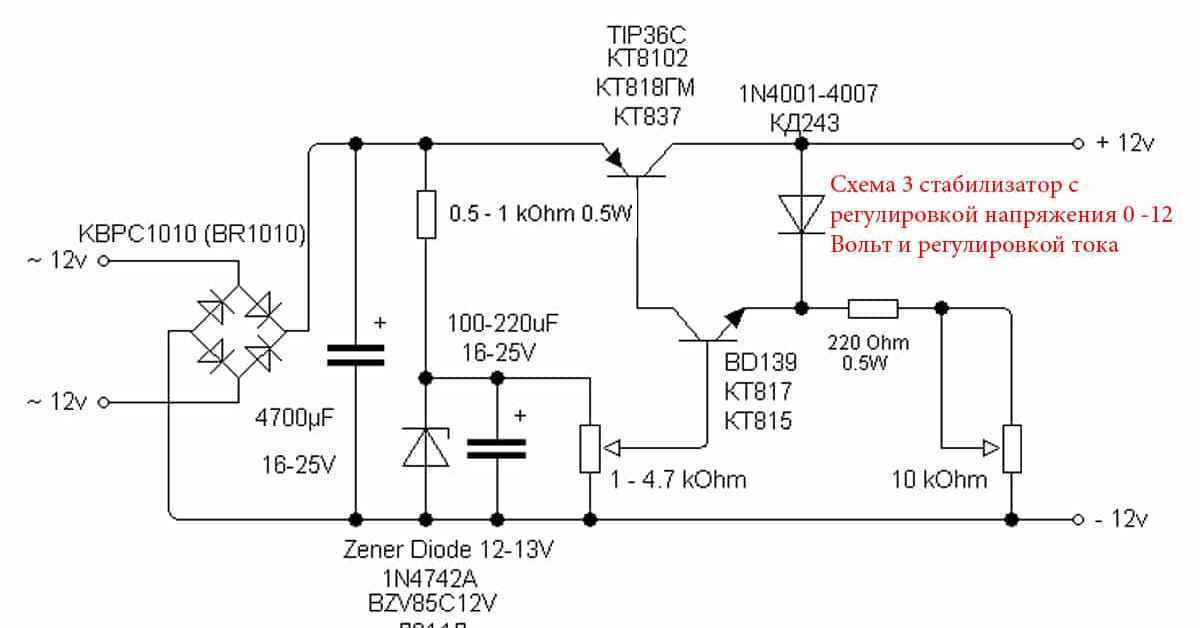

Блок питания с регулировкой напряжения и тока

Регулируемый блок питания своими руками

Блок питания необходимая вещь для каждого радиолюбителя, потому, что для питания электронных самоделок нужен регулируемый источник питания со стабилизированным выходным напряжением от 1.2 до 30 вольт и силой тока до 10А, а также встроенной защитой от короткого замыкания. Схема изображенная на этом рисунке построена из минимального количества доступных и недорогих деталей.

Микросхема LM317 является регулируемым стабилизатором напряжения со встроенной защитой от короткого замыкания. Стабилизатор напряжения LM317 рассчитан на ток не более 1.5А, поэтому в схему добавлен мощный транзистор MJE13009 способный пропускать через себя реально большой ток до 10А, если верить даташиту максимум 12А. При вращении ручки переменного резистора Р1 на 5К изменяется напряжения на выходе блока питания.

Так же имеется два шунтирующих резистора R1 и R2 сопротивлением 200 Ом, через них микросхема определяет напряжение на выходе и сравнивает с напряжением на входе. Резистор R3 на 10К разряжает конденсатор С1 после отключения блока питания. Схема питается напряжением от 12 до 35 вольт. Сила тока будет зависеть от мощности трансформатора или импульсного источника питания.

А эту схему я нарисовал по просьбе начинающих радиолюбителей, которые собирают схемы навесным монтажом.

Сборку желательно выполнять на печатной плате, так будет красиво и аккуратно.

Печатная плата сделана под импортные транзисторы, поэтому если надо поставить советский, транзистор придется развернуть и соединить проводами. Транзистор MJE13009 можно заменить на MJE13007 из советских КТ805, КТ808, КТ819 и другие транзисторы структуры n-p-n, все зависит от тока, который вам нужен. Силовые дорожки печатной платы желательно усилить припоем или тонкой медной проволокой. Стабилизатор напряжения LM317 и транзистор надо установить на радиатор с достаточной для охлаждения площадью, хороший вариант это, конечно радиатор от компьютерного процессора.

Желательно прикрутить туда и диодный мост. Не забудьте изолировать LM317 от радиатора пластиковой шайбой и тепло проводящей прокладкой, иначе произойдет большой бум. Диодный мост можно ставить практически любой на ток не менее 10А. Лично я поставил GBJ2510 на 25А с двойным запасом по мощности, будет в два раза холоднее и надёжнее.

А теперь самое интересное… Испытания блока питания на прочность.

Регулятор напряжения я подключил к источнику питания с напряжением 32 вольта и выходным током 10А. Без нагрузки падение напряжения на выходе регулятора всего 3В. Потом подключил две последовательно соединенные галогеновые лампы H4 55 Вт 12В, нити ламп соединил вместе для создания максимальной нагрузки в итоге получилось 220 Вт. Напряжение просело на 7В, номинальное напряжение источника питания было 32В. Сила тока потребляемая четырьмя нитями галогеновых ламп составила 9А.

Радиатор начал быстро нагреваться, через 5 минут температура поднялась до 65С°. Поэтому при снятии больших нагрузок рекомендую поставить вентилятор. Подключить его можно по этой схеме. Диодный мост и конденсатор можно не ставить, а подключить стабилизатор напряжения L7812CV напрямую к конденсатору С1 регулируемого блока питания.

Что будет с блоком питания при коротком замыкании?

При коротком замыкании напряжение на выходе регулятора снижается до 1 вольта, а сила тока равна силе тока источника питания в моем случае 10А. В таком состоянии при хорошем охлаждении блок может находится длительное время, после устранения короткого замыкания напряжение автоматически восстанавливается до заданного переменным резистором Р1 предела. Во время 10 минутных испытаний в режиме короткого замыкания ни одна деталь блока питания не пострадала.

Радиодетали для сборки регулируемого блока питания на LM317

• Стабилизатор напряжения LM317
• Диодный мост GBJ2501, 2502, 2504, 2506, 2508, 2510 и другие аналогичные рассчитанные на ток не менее 10А
• Конденсатор С1 4700mf 50V
• Резисторы R1, R2 200 Ом, R3 10K все резисторы мощностью 0.25 Вт
• Переменный резистор Р1 5К
• Транзистор MJE13007, MJE13009, КТ805, КТ808, КТ819 и другие структуры n-p-n

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать регулируемый блок питания своими руками

Блок питания L200

Блок питания переменного напряжения с фиксированным регулированием тока, выполненный на регуляторе L200C

Есть устройства, в которых важно, чтобы напряжение питания в значительной степени не зависело от уровня выходного тока, что, конечно, особенно важно в случае переменных нагрузок

Когда нагрузка связана с источником питания относительно короткими проводами, хороший источник поддерживает выходное напряжение практически на постоянном уровне. К сожалению, на практике эти провода могут быть довольно длинными, и, поскольку они имеют сопротивление, на них возникает падение напряжения. Это мешает корректному регулированию; единственный способ избежать этой проблемы — подключить управляющую часть блока питания к нагрузке через отдельные силовые цепи.

Блок питания переменного напряжения

Показанный здесь блок питания, в состав которого входит универсальный 5-контактный стабилизатор L200C предлагает регулировку как напряжения, так и тока в одном корпусе. Микросхема также имеет функцию отключения, если температура превышает номинальное значение и защиту от перенапряжения на входе до 60 В постоянного тока.

В розничной торговле, также доступен комплект L200CV с прямыми контактами для установки на печатную плату. Вышеупомянутая схема имеет ограничение по току в 1 ампер, следовательно, Rsc = 0,45 Ом. Выходное напряжение можно регулировать от 2,85 В до 36 В.

Чтобы получить на выходе 36 В, входное переменное напряжение должно быть 40 В. Напряжение питания всегда должно быть на несколько вольт выше максимального выходного напряжения. Если вы хотите сделать блок питания на 9 вольт с ограничением по току, тогда входное напряжение должно быть минимум 12 В.

Максимальное рассеивание мощности

Стабилизатор L200 имеет внутреннее ограничение для уменьшения количества рассеиваемого тепла. Это срабатывает, когда температура внутреннего перехода достигает 150°C. В таблице данных есть график безопасной рабочей зоны, но при максимальном выходном токе 2 А входное напряжение минус разница выходных напряжений должны быть менее 20 вольт.

Характеристики:

• Входное напряжение постоянного тока: 40 В макс.
• Пиковое входное напряжение: 60 В макс. на 10 мс
• Диапазон выходного напряжения: от 2,85 до 36 В
• Диапазон выходного тока: от 0,1 до 2 А
• Ток покоя: 4,2 мА
• Выходной шум: 80 мкВ

Регулируемый линейный стабилизатор тока и напряжения L200 имеет множество версий; L200, L200C, L200CH, L200CV. По сути, это один и тот же регулятор. Основные различия между вариантами — это температура теплового перехода и распиновка.

Буква V обозначает вертикальный и является наиболее распространенным видом корпуса; Доступен в пентаваттном корпусе, показан слева.

Схема подключения стабилизатора L7805CV, описание характеристик

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое. В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

1. 7805 — стабилизация на 5 В;
2. 7812 — стабилизация на 12 В;
3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Стабилизатор напряжения 12 вольт

Главная > Теория > Стабилизатор напряжения 12 вольт

Стабилизаторы напряжения являются важнейшей частью всех электронных схем, они дают непрерывное, устойчивое питание компонентам системы, обеспечивая стабильность её параметров и защиту при неисправностях в схеме или в первичном источнике напряжения. 12 вольт постоянного напряжения – наиболее востребованное, применяется для питания множества устройств, используемых отдельно или встроенных в различные конструкции.

Стабилизация с помощью стабилитрона

Классический стабилизатор

Большинство систем питания построено по схеме линейного стабилизатора напряжения на 12 вольт, которая может иметь несколько вариантов исполнения:

• Параллельный – регулировка с помощью включённого параллельно управляющего элемента;
• Последовательный – включение элемента регулировки последовательно с нагрузкой.

Простейшим стабилизатором напряжения является стабилитрон, также называемый диодом Зенера – это диод, работающий постоянно в режиме пробоя. Напряжение, при котором наступает пробой, – это напряжение стабилизации, основной параметр стабилитрона. При параллельном включении нагрузки получается элементарный стабилизатор напряжения, примерно равного напряжению стабилизации.

Балластное сопротивление R определяет ток стабилитрона, указанный в спецификации. Такое решение отличается низким коэффициентом стабилизации, зависимостью от температуры и применяется при малых токах нагрузки для питания отдельных компонентов основной схемы. Возможно значительно увеличить выходной ток, если последовательно с нагрузкой установить мощный транзистор.

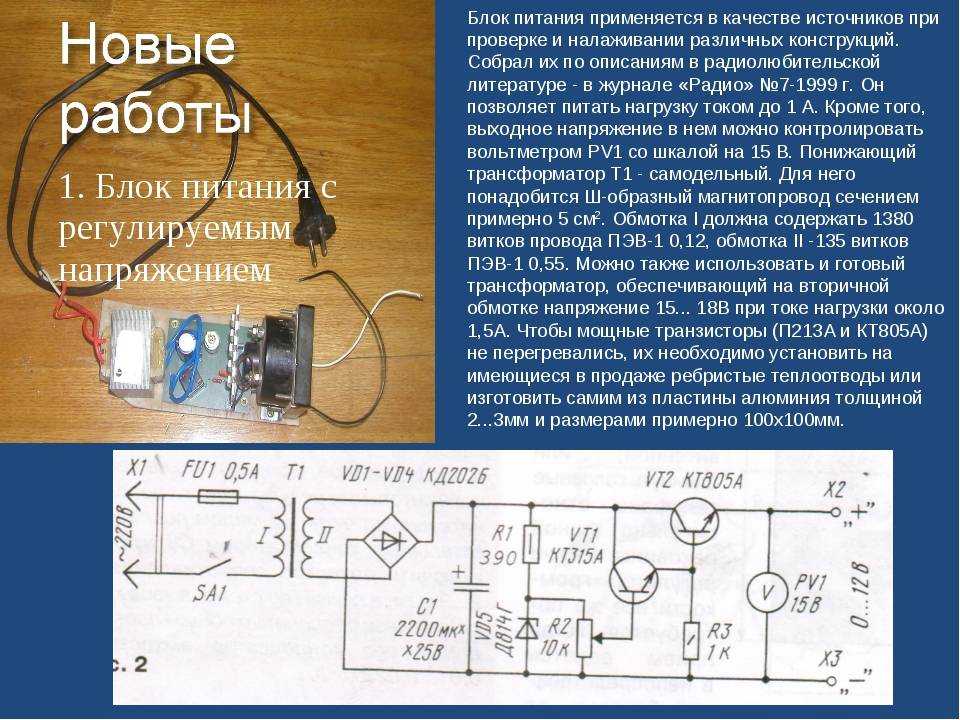

Линейный стабилизатор с транзистором

В этой схеме транзистор подключён последовательно с нагрузкой как эмиттерный повторитель, весь ток течёт через его переход. Уровнем на базе управляет стабилитрон: при возрастании тока на выходе на базу подаётся большее напряжение, проводимость транзистора увеличивается, и выходное напряжение восстанавливается. Мощность такого стабилизатора определяется типом транзистора и может достигать десятков ватт.

Важно отметить! В таком виде стабилизатор не защищён от перегрузки и короткого замыкания, при котором мгновенно выходит из строя. Для практического применения схема значительно усложняется: вводятся элементы ограничения тока и различные защитные функции

Интегральный стабилизатор

Стабилизатор напряжения 12 вольт легко может быть реализован, если применить специализированный интегральный линейный стабилизатор из серии 78ХХ с фиксированным выходным напряжением. Для выходного напряжения 12 вольт выпускаются микросхемы 7812, у разных производителей они носят наименование LM7812, L7812, K7812 и т.д.

Отечественный аналог – КР142ЕН8Б. Производятся в корпусах TO – 220, TO – 3, D2PAK с тремя выводами. Эти микросхемы можно найти в блоках питания любой аппаратуры, они практически вытеснили стабилизаторы на дискретных элементах.

Основные характеристики стабилизатора в широко распространённом корпусе TO – 220:

• Выходное стабилизированное напряжение – от 11,5 до 12,5 В;
• Входное напряжение – до 30 В;
• Выходной ток – до 1А;
• Встроенная защита от перегрузки и короткого замыкания.

Входное напряжение должно превышать выходное (12 вольт) минимум на 3 вольта во всём диапазоне выходного тока. На выходной ток до 100 мА выпускается вариант микросхемы –78L12. Типовая схема включения позволяет своими руками собрать надёжный стабилизатор напряжения 12 вольт с характеристиками, подходящими для многих задач.

Включение микросхемы 7812

Конденсатор фильтров рекомендуется устанавливать не далее 30 мм от выводов микросхемы. Если выходного тока 1 ампер недостаточно, можно установить дополнительный транзистор.

Увеличение выходного тока

Схема имеет параметры стабилизации, аналогичные применённой микросхеме.

В некоторых случаях целесообразно использование микросхем серии 1083/84/85. Это интегральные стабилизаторы с выходным током 3, 5, и 7, 5 ампер. Устройства относятся к типу Low Dropout (с низким падением напряжения) – для них разница между входным и выходным напряжением может быть 1 вольт. Схема включения полностью соответствует микросхемам типа 7812.

Микросхемы STCSx

STCSx — семейство интегральных схем линейных стабилизаторов тока, которые выполнены по технологии BiCMOS и идеальны для применений, где светодиодную нагрузку необходимо питать током до 2 А от источника постоянного напряжения 5, 12 или 24 В. К числу таких применений относятся световые знаки и указатели, подсветка дисплеев портативной электроники, автомобильное освещение, световая сигнализация и др. К преимуществам STCSx можно отнести: высокую точность стабилизации тока (±1%) и степень интеграции, гибкость применения и надежность. Возможности микросхем реализует структура, представленная на рис. 2а. Помимо питания светодиодной нагрузки стабилизированным током, величина которого задается внешним токоизмерительным резистором, STCSx поддерживают функции управления включением/отключением через вход EN, ШИМ-управления яркостью свечения через вывод PWM, а также обнаружения отсоединения светодиодной нагрузки и сигнализации об этом на выводе DISC. С ассортиментом и основными рабочими характеристиками микросхем STCSx можно ознакомиться в таблице 1. Драйверы с литерой «A» в конце наименования отличаются поддержкой дополнительной функции управления длительностью фронтов импульсов выходного тока от десятков микросекунд до десятков миллисекунд. Установка длительности выполняется внешним конденсатором через специальный вывод SLOPE. Данная функция необходима в тех случаях, когда предъявляются особые требования к уровню электромагнитных излучений.

Таблица 1. Основные характеристики драйверов STCSx

Наименование	IOUT, А	VIN, В	Кол. СД	Корпус	Дополнительные функции
STCS05	0,5	4,5…40	≤9	SO8	1) Вход ШИМ-управления яркостью
STCS05A	0,5	4,5…40	≤9	SO8	2) Диагностика
STCS1	1,50	4,5…40	≤9	DFN3x3-8L/HSOP8	3) Вход включения/отключения EN
STCS1A	1,50	4,5…40	≤9	DFN3x3-8L/HSOP8
STCS2	2	4,5…40	≤9	PowerSO-10
STCS2A	2	4,5…40	≤9	PowerSO-10

Рассмотренные особенности и преимущества приобретают особую значимость при сравнении с аналогичной конкурирующей продукцией. В частности, компания Maxim в своем ассортименте имеет линейный стабилизатор тока MAX16800 аналогичного назначения на входное напряжение до 40 В, однако его возможности ограничены величиной выходного тока 0,35 А, входного напряжения не ниже 6,5 В, меньшей точностью стабилизации (±3,5%) и более высоким пороговым напряжением на входе FB (204 мВ). Функции обнаружения отсоединения нагрузки и ограничения длительности фронтов не предусмотрены. Еще одно решение предлагает Texas Instruments. Ее микросхема TL4242 рассчитана на работу с входным напряжением 4,5…42 В, поддерживает функцию обнаружения отсоединения нагрузки, но она также уступает по точности стабилизации (±5%), величине выходного тока (до 0,5 А) и пороговому напряжению на входе FB (177 мВ против 100 мВ).

Преимущества высокой степени интеграции ИС наглядно иллюстрирует схема включения, представленная на рис.2б. Здесь микросхема драйвера дополнена несколькими пассивными компонентами. Порог стабилизации тока 0,5А задан внешним резистором RFB номиналом 0,2Ом. Диод, установленный в цепи питания драйвера, предназначен для его защиты от подачи напряжения питания неверной полярности

Поскольку драйвер выполнен по линейной аналоговой схемотехнике, нужно уделять особое внимание выбору напряжения питания драйвера, т.к. от него напрямую зависит мощность, рассеиваемая драйвером: PD= (VDRAIN— VFB) ILED + (VCC ICC), а следовательно и температура перехода: TJ= RthJA PD+ TA, где RthJA— тепловое сопротивление «переход- окружающая среда» корпуса микросхемы; TA— температура окружающей среды

Рис. 2. Структурная схема (а) и схема включения (б) микросхемы STCS05

Условием правильности выбора параметров схемы является подбор величины TJ не выше рекомендованного в документации значения (например, 110°С для STCS05A).

Для облегчения проектирования компания ST предлагает оценочные платы STEVAL-ILL014V1 на основе STCS1 и STCS1ADEMO1 на основе STCS1A (рис. 3).

Рис. 3. Внешний вид оценочной платы источника тока на основе STCS1A

LM317 и LM337. Особенности применения. | РадиоГазета

Работа стабилизаторов тока

Качественное питание всех электротехнических устройств можно гарантированно обеспечить лишь, используя стабилизатор тока. С его помощью компенсируются скачки и перепады в сети, увеличивается срок эксплуатации приборов и оборудования.

Основной функцией стабилизатора является автоматическая поддержка тока потребителя с точно заданными параметрами. Кроме скачков тока, удается компенсировать изменяющуюся мощность нагрузки и температуру окружающей среды. Например, с увеличением мощности, потребляемой оборудованием, произойдет соответствующее изменение потребляемого тока. В результате, произойдет падение напряжения на сопротивлении проводки и источника тока. То есть, с увеличением внутреннего сопротивления, будут более заметны изменения напряжения при увеличении токовой нагрузки.

В состав компенсационного стабилизатора тока с автоматической регулировкой входит цепь отрицательной обратной связи. Изменение соответствующих параметров регулирующего элемента позволяет достичь необходимой стабилизации. На элемент оказывает воздействие импульс обратной связи. Данное явление известно, как функция выходного тока. В зависимости от регулировок, стабилизаторы разделяются на непрерывные, импульсные и смешанные.

Среди множества стабилизаторов очень популярны стабилизаторы тока на полевых транзисторах. Подключение транзистора в данной схеме осуществляется последовательно сопротивлению нагрузки. Это приводит к незначительным изменениям тока нагрузки, в то время, как входное напряжение подвержено существенным изменениям.

Безопасная эксплуатация LM317

Стоит помнить об эксплуатационных характеристиках радиокомпонента и не использовать его в критических условиях. Мощность рассеивания по официальной информации – 20 Вт, а разница входного и выходного напряжений не должна превышать 40 В. Во время пайки температура должна не превышать 260 C. Использовать можно при температуре от 0C до 125C, а хранить от -65C до 150C. Все это официально заявленные характеристики, в реальности они могут расходиться от экземпляра к экземпляру и быть заниженными.

Не стоит использовать элемент при максимальных и минимальных обозначенных значениях. При такой эксплуатации уровень стабильности и надежности значительно упадет. А также крайне желательно использовать радиатор для отвода тепла, так как иначе заявленные характеристики могут не совпадать с реальными.

Нюансы расчета стабилизатора тока

Расчет стабилизатора производится на основании напряжения стабилизации U и тока (среднего) I. К примеру, напряжение входного делителя составляет 25 В, на выходе нужно получить 9 В. Вычисления предусматривают:

1. Подбор по справочнику стабилитрона. Ориентируются на напряжение стабилизации: Д814В.
2. Поиск среднего тока I по таблице. Он равен 5 мА.
3. Вычисление подающего напряжения как разности стабильного напряжения входа и выхода: UR1 = Uвx — Uвых, или 25-9=16 В.
4. Деление полученного значение по закону Ома на ток стабилизации по формуле R1 = UR1 / Iст, или 16/0,005=3200 Ом, или 3,2 кОм. Номинал элемента будет 3,3 кОм.
5. Вычисление максимальной мощности по формуле РR1 = UR1 * Iст, или 16х0,005=0,08.

Через резистор проходит ток стабилитрона и выходной, поэтому его мощность должна быть в 2 раза больше (0,16 кВт). На основании таблицы данному номиналу соответствует 0,25 кВт.

Проверка работоспособности L7805CV

Как проверить работоспособность

микросхемы? Для начала можно просто прозвонить выводы мультиметром , если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен

понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является

достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Контакты микросхемы

Изготовляется в универсальном транзисторном корпусе, позволяющем размещать его на плате или теплоотводе. Наиболее распространённая модель LM317 встречается в корпусе TO-220 с буквой «Т» в конце маркировки. Буква «t» обозначает тип корпуса.

Цоколевка стабилизатора LM317 производится по трем контактам. Если смотреть на устройство спереди, то первый контакт слева (Adj) — это регулируемый вывод, средний (Vout) – выход и последний справа (Vin) — вход.

• Vin — это вывод, на него подается входное напряжение, которое нужно регулировать. Например, на него может подаваться 12 В, которое устройство будет понижать до 10 В на Vout.
• Vout — это вывод, на который выводится напряжение. Поверхность радиатора соединена с этим выводом микросхемы.
• Регулируемый (Adj) — это вывод, который позволяет регулировать выходное напряжение через подстрочный резистор.

Встречается в различных видов корпусов.

Номера контактов разных типов корпусов микросхемы.

Метка: LM317T

Предлагаемый несложный стабилизатор с регулируемым в широких пределах выходным напряжением и токовой защитой может быть использован как в одноканальных, так и в многока­нальных лабораторных источниках питания.

Выходное напряжение стабилизатора можно регулировать от 3 до 27 В, Наибольший ток нагрузки — 3А. Его прототипом послужил стабилизатор, описанный в статье А.

Уварова “Лабо­раторный источник питания” (“Радио­конструктор”, 2001, …

Читать далее

Постоянная ссылка на это сообщение: https://meandr.org/archives/35226

В радиолюбительской практике в быту и на работе иногда возникает необходимость в резервировании питания различных устройств.

Речь не идет об источниках бесперебойного питания (НРБ), а об аварийном освещении, устройствах охранной сигнализации, любительских метеостанциях, рекламных щитах, радиолюбительских репитерах, туристических палатках, т.е.

в устройствах и системах, где в качестве резервного или основного питания применяется аккумулятор без преобразования …

Читать далее

Постоянная ссылка на это сообщение: https://meandr.org/archives/23888

Здесь представлена схема регулируемого источника питания 1.2 – 36В, 5А (Рис.1). Рис.1. Принципиальная схема Основные элементы – транзистор Дарлингтона TIP147 PNP (Рис.2 ) и линейный регулируемый стабилизатор положительного напряжения LM317 (Характеристики LM317 представлены в таблице 1). Рис.2. Цоколевка транзистор Дарлингтона TIP147

Читать далее

Постоянная ссылка на это сообщение: https://meandr.org/archives/12584

Для управления напряжением используется потенциометр, который подключается к соответствующему разъему на плате. Напряжения поступает на диодный мост выпрямителя (напр.

4 шт 1N4007), конденсатор (1000 мкФ) и так далее, достаточно только подключить выход трансформатора источника переменного тока

Важно, входное напряжение не должно …. Читать далее

Читать далее

Постоянная ссылка на это сообщение: https://meandr.org/archives/10314

Один из важных узлов радиоэлектронной аппаратуры – стабилизатор напряжения в блоке питания. Еще совсем недавно такие узлы строили на стабилитронах и транзисторах.

Общее число элементов стабилизатора было довольно значительным, особенно если от него требовались функции регулирования выходного напряжения, защиты от перегрузки и замыкания выхода, ограничения выходного тока на заданном уровне. С появлением специализированных микросхем ситуация …

Читать далее

Увеличение выходной мощности стабилизатора напряжения

Для того чтобы такие стабилизаторы отдавали больше мощности необходимо на его выходе включить каскад усилителя мощности в виде транзистора или нескольких параллельно-последовательных транзисторов, который иногда называют бустером выходного тока. Простейшая схема стабилизатора напряжения на ОУ с бустерным каскадом показана ниже

Стабилизатор напряжения на ОУ с выходным бустерным каскадом.

В схеме стабилизатора напряжения для увеличения выходной мощности включён бустерный каскад на транзисторе VT1. Для ограничения максимального выходного тока ОУ введён резистор R2, который может быть определён по следующему выражению

где U_КЭнас – напряжение насыщения коллектор-эмиттер бустерного транзистора,

I_{ВЫХ.МАХ} – предельный выходной ток ОУ.

Иногда возникает ситуация когда усиления одного транзистора не хватает для требуемой выходной мощности, поэтому применяют составные транзисторы по схеме Дарлингтона или Шиклаи для увеличения коэффициента усиления по току.

Схемы с одним бустерным транзистором или транзистором Дарлингтона обычно используют для получения выходных токов стабилизатора до нескольких ампер. При необходимости выходного тока большего значения выходной транзистор составляют из нескольких параллельных для увеличения отдаваемой мощности.

Теория это хорошо, но необходимо отрабатывать это всё практически ПОПРОБОВАТЬ МОЖНО ЗДЕСЬ

Зарядное устройство для свинцово-кислотных аккумуляторов. Микросхема L200c. Технические характеристики, схема включения, datasheet

Интегральная схема L200c
– это регулируемый тока и напряжения. Ток регулируется в пределах до 2 ампер, и при этом напряжение на его выходе может составлять 2,85…40 вольт. Характерной чертой стабилизатора L200c является защита от возможного перегрева, защита от нежелательного перенапряжения на входе до 60 вольт, защита от случайного короткого замыкания, а так же небольшой ток потребления в ждущем режиме.

Технические характеристики L200c

• Рабочая температура: от -25 до 150°C
• Количество регуляторов: 1
• Падение напряжения: 2 вольта
• Входное напряжение: до 40 вольт
• Выходное напряжение: от 2,85 до 36 вольт
• Выходной ток: до 2А
• Потребляемый ток (вывод 3): менее 9,2 мА
• Опорное напряжение: 2,64..2,86 вольт
• Выходное напряжение шумов: около 80 мВ
• Топология регулятора: позитивный регулятор

Интегральный стабилизатор L200c выпускается в корпусе Pentawatt и TO-3:

Типовая схема включения L200c

Необходимый ток ограничения рассчитывается по формуле: Io(max)=(V 5-2
)/R3
, где V 5-2
= 0,45В (напряжение между выводами 5 и 2).

Для облегчения расчетов можно воспользоваться калькулятором для L200c:

(unknown, скачано: 2 740)

Примеры использования

Все эти замечательные характеристики электронного стабилизатора L200c можно использовать в разнообразных электронных устройствах для сборки схем блоков питания стабильного напряжения и тока.

Один из примеров применения микросхемы L200c – применение ее в регулируемом стабилизаторе тока и напряжения. Фиксация определенной величины выходного тока выполняется R2. Помимо этого, с данным резистором реализуется схема источника стабильного тока с ограничением max напряжения на подключенной нагрузке, который выполняет переменный резистор R5.

Следующий пример подключения L200c – использование данной микросхемы в зарядном устройстве со стабилизированным током.

Величина сопротивления резистора R3 (задающего выходной ток) выбирается в соответствии с нужным выходным током заряда аккумулятора. Данное сопротивление вычисляется по следующей формуле:

R=0,45/I

где I – необходимый ток заряда.

Диод VD1 препятствует процессу разрядки аккумулятора через выводы стабилизатора. Если при подключении заряжаемого аккумулятора к заряднику случится пере-полюсовка, то сопротивление R1 предотвратит увеличение обратного тока в стабилизаторе.

В радиолюбительской практике зачастую сталкиваешься с проблемой питания переносных устройств. Благо всё давно за нас уже придумано и создано, остается лишь воспользоваться подходящим аккумулятором, к примеру герметичными свинцово-кислотными АКБ которые получили оргомную популярность и при этом вполне доступны по деньгам.

Но тут появляется еще одна проблема, как их заряжать? С этой проблемой столкнулся и я, но поскольку и этот вопрос уже давно решен, хочу поделится своей конструкцией зарядного устройства.

В поисках подходящей схемы наткнулся на статью С.Малахова с двумя вариантами универсальных зарядных устройств, одна на паре КР142ЕН22, а вторая на одной микросхеме L200C, её и решил повторить. Почему именно на L200C ? Да плюсов полно: в целях экономии места, печатной платы, проще разводить плату, нужен только один радиатор, есть защита от перегрева, от переполюсовки, от короткого замыкания, да и по стоимости выходит дешевле двух КР142ЕН22.

В схему изменений практически не вносил, тут всё просто и вполне работоспособно, спасибо автору.

Состоит из регулируемого контроллера напряжения и тока выполненного в корпусе TO-220-5 (Pentawatt), выпрямителя и набора резисторов в токозадающей цепи.

В качестве трансформатора сначала применил накальный ТН36-127/220-50, но учитывая его недостаточный выходной ток в 1,2А позже заменил на ТН46-127/220-50 с выходным током 2,3А.

Эти трансформаторы удобны набором обмоток в 6,3В, комбинируя которые можно получить необходимое напряжение. Причем у третьей и четвертой вторичной обмотки есть отвод 5В (12 и 15 выводы). Автор рекомендует для режима заряда 6 вольтовых АКБ подключать обмотку на 12 В, а для режима заряда 12 вольтовых аккумуляторов еще одну дополнительно на 8 В. В таком режиме падение напряжения будет примерно равно 5 – 6 Вольтам. Я решил это падение немного уменьшить и подключил для шестивольтового режима обмотки на 10в, а для двенадцатвольтового дополнительную на 6,3в тем самым уменьшив падение напряжения до 2-3 Вольт. Меньшее падение напряжения облегчает тепловой режим, но при этом нельзя это падение делать слишком маленьким, надо учитывать падение напряжения на микросхеме. Если вдруг зарядное устройство будет работать нестабильно, можно переключить обмотки и подать большее напряжение.

Зарядное устройство для свинцово-кислотных аккумуляторов
в авторском варианте оснащаетс

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.

СНиП 3.05.06-85

Ответы на 4 самых частых вопроса по регуляторам:

1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

Для чего необходима стабилизация тока и напряжения

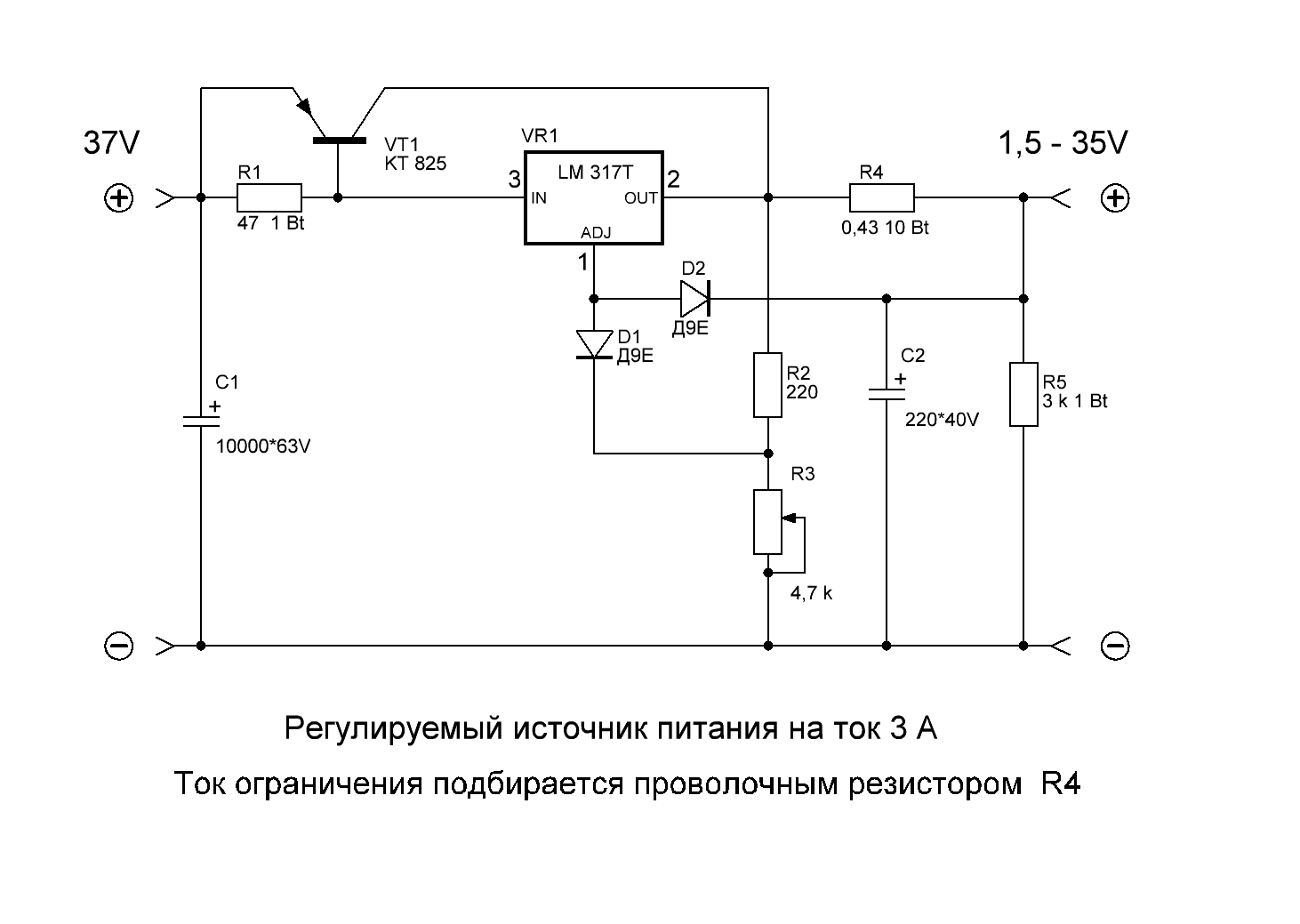

Стабилизатор тока на LM317 для светодиодов

Количество электрических устройств в домах постоянно растет. За последние годы число электроприборов увеличилось в несколько раз. Как результат – возросла потребность в уровне напряжения в электрических сетях. При этом большая часть зданий (жилых и производственных) и электростанций построена более 30-40 лет назад.

Некоторые современные приборы производят со встроенными стабилизаторами – небольшими схемами для предотвращения поломок от скачков напряжения. Но большая часть не содержит дополнительных устройств и даже малый перепад в сети грозит перегоранием. В группе повышенного риска крупная бытовая техника (не цифровая). В частности бойлеры и стиральные машины.

Дополнение от 25.02.16

Например, к вам в руки попал блок питания от роутера с «переменкой» 9-12 вольт на выходе. Если размеры позволяют, то почему бы не встроить стабилизатор внутрь?

Корпус надо аккуратно расколоть по шву с помощью ножа и ощутимого постукивания по ножу. Электронику можно всю сделать на плате, но я не стал заморачиваться и спаял «навесом», кое-где прихватив термоклеем. Светодиод — по желанию. Обратно половинки склеиваются суперклеем.

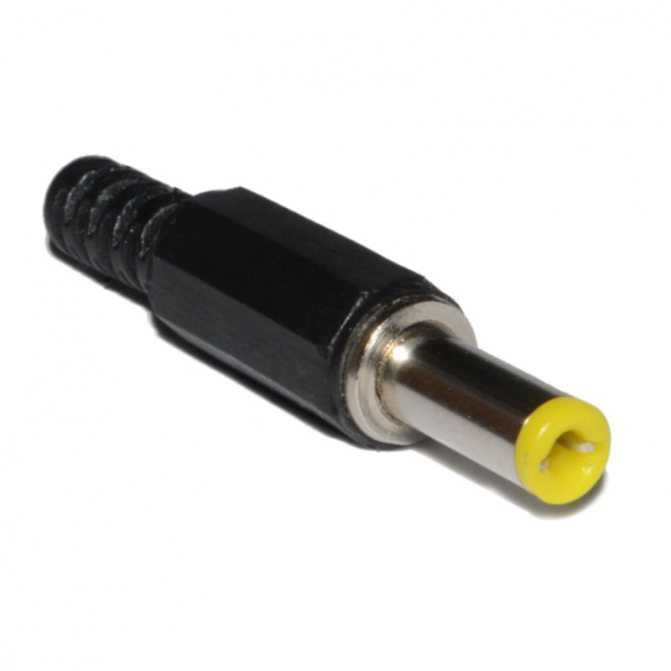

Иногда приходится заменять штекер. Наиболее распространены 5,5/2,1 мм (наружный/внутренний диаметр) и 5,5/2,5 мм.

По возможности лучше брать те, что справа, с желтым изолятором. Они сделаны не так халтурно.

Трехвыводные стабилизаторы

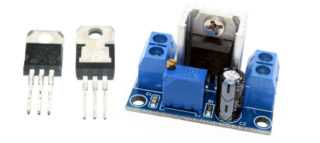

Для многих неответственных использований оптимальным выбором будет обычный 3-выводный стабилизатор. У него имеется всего 3 наружных вывода. Он имеет заводскую настройку на фиксированное напряжение. Серия 7800 – это представители стабилизаторов этого типа. В последних двух цифрах указывается напряжение. Об одном из этой серии, мы уже рассказывали ранее ()

На рисунке изображено, как просто выполнить стабилизатор, к примеру, на 5 вольт, применив одну схему. Емкость, подключенная параллельно выходу, оптимизирует процессы перехода и задерживает сопротивление выхода на низком уровне при повышенных частотах. Если прибор находится далеко от фильтра, то нужно использовать вспомогательный конденсатор входа. Серия 7800 производится в металлических и пластиковых корпусах.
