Как заряжать ni сd и ni mh аккумуляторы: сходства и отличия

Расчет необходимой емкости батарей

Емкость аккумуляторных батарей рассчитывают, исходя из предполагаемого периода автономной работы без подзарядки и суммарной мощности потребления электроприборов.

Среднюю по временному интервалу мощность электроприбора можно рассчитать следующим образом:

P = P1 * (T1 / T2),

Где:

P1 – паспортная мощность прибора;
T1 – время работы прибора;
T2 – общее расчетное время.

Практически на всей территории России существуют длительные периоды, когда солнечные батареи не будут работать по причине плохой погоды.

Устанавливать большие массивы аккумуляторов для их полной загруженности всего несколько раз в год нерентабельно. Поэтому к выбору интервала времени в течение которого устройства будут работать только на разряд необходимо подойти исходя из среднестатистического значения.

В случае длительного периода, когда нет возможности использовать солнечные батареи, необходимо применить другую систему получения электроэнергии, основанную, например, на дизель- или газогенераторе.

Заряженный на 100% аккумулятор может до своей полной разрядки выдать мощность, которую можно рассчитать по формуле:

P = U x I

Где:

U – напряжение;
I – сила тока.

Так, один аккумулятор с параметрами напряжения 12 вольт и силы тока 200 ампер, может сгенерировать 2400 ватт (2,4 кВт). Для расчета суммарной мощности нескольких аккумуляторов, необходимо сложить значения, полученные для каждого из них.

Полученный результат необходимо умножить на несколько понижающих коэффициентов:

КПД инвертора. При правильном согласовании напряжения и мощности на входе в инвертор будет достигнуто максимальное значение от 0,92 до 0,96.
КПД силовых кабелей. Минимизация длины проводов, соединяющих аккумуляторы и расстояния до инвертора необходима для снижения электрического сопротивления. На практике значение показателя составляет от 0,98 до 0,99.
Минимально допустимое разряжение батарей. Для любого аккумулятора существует нижний предел зарядки, при преодолении которого срок службы устройства значительно снижается. Обычно, контроллеры выставляют на минимальное значение зарядки 15%, поэтому коэффициент равен около 0,85.
Максимально допустимая потеря емкости до смены аккумуляторов. Со временем происходит старение устройств, повышение их внутреннего сопротивления, что приводит к безвозвратному уменьшению их емкости. Использовать устройства, остаточная емкость которых менее 70% нерентабельно, поэтому значение показателя нужно взять за 0,7.

В итоге значение интегрального коэффициента при расчете необходимой емкости для новых аккумуляторов будет приблизительно равно 0,8, а для старых, перед их списанием – 0,55.

Схемы плат защиты литиевого аккумулятора

На рынке представлены следующие балансировочные платы фабричного изготовления:

Устройство на базе стабилизатора LM317 обеспечивает подачу на батареи напряжения 4,2 В. В конструкции предусмотрены регулировочные сопротивления, в процессе зарядки работает контрольный светодиод красного цвета. Для подключения устройства используется внешний блок питания, коммутация к портам USB не предусмотрена конструкцией.
Китайские производители массово выпускают балансировочные платы на основе стабилизатора ТР4056, которые дополнительно оснащены защитой от переполюсовки аккумуляторов. Устройство предназначено для подключения к портам USB, предусмотрен регулятор параметров зарядки. Оборудование контролирует процесс зарядки в автоматическом режиме, при достижении заданной емкости производится плавное снижение силы зарядного тока. В конструкции предусмотрен штекер для установки дополнительного температурного сенсора.
Устройство на основе чипа NCP1835 отличается уменьшенными габаритами и универсальностью, допускается коммутация аккумуляторов с различными параметрами. Балансир обеспечивает зарядку сильно разряженных элементов путем подачи тока малой силы, предусмотрена защита от установки батареек (со звуковой индикацией). В конструкции модуля предусмотрен регулятор времени зарядки.
Узел на базе контроллера зарядки S8254AA, оснащенный дополнительной балансировкой для аккумуляторов 18650. Оборудование поддерживает защиту от переразрядки и перезарядки, имеется контроль над коротким замыканием. Платы на основе контроллера S8254AA не оснащаются лампами, отображающими статус зарядки. Поставщики выпускают аналогичный блок без балансира, изделие отличается применением гетинакса красного цвета. Детали с балансиром изготовлены на основе гетинакса темно-синего цвета.

В цепь включаются сопротивления, которые допускается заменить диодами 1N4007

При использовании диодов учитывается нагрев элементов при работе, при изготовлении монтажной платы принимают во внимание необходимость охлаждения узлов

Для регулировки требуется подать постоянное напряжение 5 В на входы устройства. В цепи предусмотрен резистор, изменяя значение сопротивления, необходимо добиться напряжения 4,2 В на колодках, предназначенных для установки литий-ионных аккумуляторов.

Для подачи питания в рабочем режиме используется трансформатор, напряжение равно суммарному значению подключенных аккумуляторов. На каждый элемент подается запас напряжения в пределах 0,15 В. Например, для зарядки 3 элементов требуется подвести напряжение 3*4,2+3*0,15=13,05 В.

Устройство обеспечивает зарядку батарей до момента достижения напряжения 4,2 В. После фиксации параметра включается стабилитрон, который активирует подачу питания через транзистор к балластным резисторам, имеющим сопротивление 4 Ом. В цепи предусматриваются контрольные светодиоды, которые включаются при подаче питания в балластную цепь.

Упрощенный блок на основе стабилитрона TL431A строится с использованием полупроводникового транзистора, удовлетворяющего параметрам зарядки. Поскольку элемент при работе нагревается, то необходимо предусмотреть охлаждение. В основе выбора типа радиатора лежит расчет по мощности.

Например, при напряжении 4,2 В и силе тока 0,5 А расчетная мощность составит 2,1 Вт. При увеличении параметров зарядки мощность возрастает, что вызывает сложности с теплоотводом. В конструкции используется 2 сопротивления, регулирующих пороговое значение напряжения.

Небольшие габариты устройств позволяют закрепить узлы на общей пластине. При монтаже нескольких балансиров требуется обеспечить изоляцию корпусов транзисторов (из-за подачи отрицательного питания от батареи).

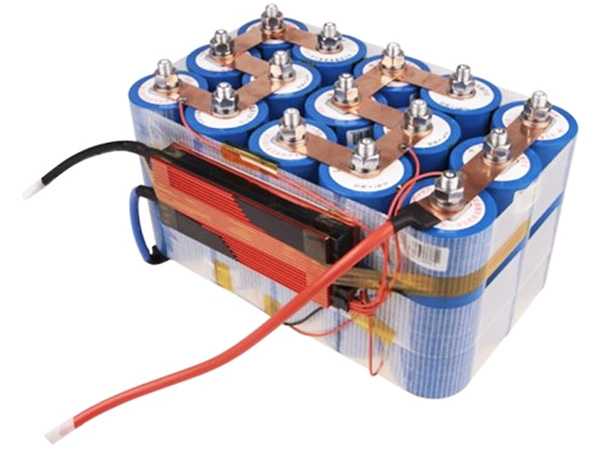

Есть два варианта соединения аккумуляторов, последовательное и параллельное.

При последовательном соединении суммируется напряжение на всех аккумуляторах, при подключении нагрузки с каждого аккумулятора идет ток, равный общему току в цепи, в общем сопротивление нагрузки задает ток разряда. Это вы должны помнить со школы. Теперь самое интересное, емкость. Емкость сборки при таком соединении по хорошему равна емкости аккумулятора с самой маленькой емкостью. Представим, что все аккумуляторы заряжены на 100%. Смотрите, ток разряда у нас везде одинаковый, и первым разрядится аккумулятор с самой маленькой емкостью, это как минимум логично. И как только он разрядится, дальше нагружать данную сборку будет уже нельзя. Да, остальные аккумуляторы еще заряжены. Но если мы продолжим снимать ток, то наш слабый аккумулятор начнет переразряжаться, и выйдет из строя. То есть правильно считать, что емкость последовательно соединенной сборки равна емкости самого малоемкого, либо самого разряженного аккумулятора. Отсюда делаем вывод: собирать последовательную батарею нужно во первых из одинаковых по емкости аккумуляторов, и во вторых, перед сборкой они все должны быть заряжены одинаково, проще говоря на 100%. Существует такая штука, называется BMS (Battery Monitoring System), она может следить за каждым аккумулятором в батарее, и как только один из них разрядится, она отключает всю батарею от нагрузки, об этом речь пойдёт ниже. Теперь что касается зарядки такой батареи. Заряжать ее нужно напряжением, равным сумме максимальных напряжений на всех аккумуляторах. Для литиевых это 4.2 вольта. То есть батарею из трех заряжаем напряжением 12.6 в. Смотрите что происходит, если аккумуляторы не одинаковые. Быстрее всех зарядится аккумулятор с самой маленькой емкостью. Но остальные то еще не зарядились. И наш бедный аккумулятор будет жариться и перезаряжаться, пока не зарядятся остальные. Переразряда, я напомню, литий тоже очень сильно не любит и портится. Чтобы этого избежать, вспоминаем предыдущий вывод.

Перейдем к параллельному соединению. Емкость такой батареи равна сумме емкостей всех аккумуляторов в нее входящих. Разрядный ток для каждой ячейки равен общему току нагрузки, деленному на число ячеек. То есть чем больше акумов в такой сборке, тем больший ток она может отдать. А вот с напряжением происходит интересная вещь. Если мы собираем аккумуляторы, имеющие разное напряжение, то есть грубо говоря заряженные до разного процента, то после соединения они начнут обмениваться энергией до тех пор, пока напряжение на всех ячейках не станет одинаковым. Делаем вывод: перед сборкой акумы опять же должны быть заряжены одинаково, иначе при соединении пойдут большие токи, и разряженный акум будет испорчен, и скорее всего может даже загореться. В процессе разряда аккумуляторы тоже обмениваются энергией, то есть если одна из банок имеет меньшую емкость, остальные не дадут ей разрядиться быстрее их самих, то есть в параллельной сборке можно использовать аккумуляторы с разной емкостью. Единственное исключение – работа при больших токах. На разных аккумуляторах под нагрузкой по-разному просаживается напряжение, и между “сильным” и “слабым” акумом начнёт бежать ток, а этого нам совсем не нужно. И то же самое касается зарядки. Можно абсолютно спокойно заряжать разные по емкости аккумуляторы в параллели, то есть балансировка не нужна, сборка будет сама себя балансировать.

В обоих рассмотренных случаях нужно соблюдать ток зарядки и ток разрядки. Ток зарядки для Li-Io не должен превышать половины ёмкости аккумулятора в амперах (аккумулятор на 1000 mah – заряжаем 0.5 А, аккумулятор 2 Ah, заряжаем 1 А). Максимальный ток разрядки обычно указан в даташите (ТТХ) аккумулятора. Например: ноутбучные 18650 и аккумы от смартфонов нельзя грузить током, превышающим 2 ёмкости аккумулятора в Амперах (пример: акум на 2500 mah, значит максимум с него нужно брать 2.5*2 = 5 Ампер). Но существуют высокотоковые аккумуляторы, где ток разряда явно указан в характеристиках.

Особенности литиевых батарей

Li-ion АКБ являются очень неприхотливыми в эксплуатации. При бережном обращении они прослужат около 3-4 лет. Однако стоит ориентироваться на то, что даже если аккумуляторы не используются, они медленно умирают. Поэтому запасаться аккумуляторами к устройству впрок не совсем резонно. 2 года – это нормальное время от момента производства. Если прошло больше, то это могут быть уже вышедшие из строя батареи.

Интересно. Самый распространенный размер банки 18650 в среднем имеет ёмкость в 3500 мАч. Нормальная цена для такой батареи – 3-4 доллара. Поэтому производители, обещающие за 3 доллара Power bank объемом 10000 мАч, мягко говоря, обманывают. Хорошо, если там будет хотя бы 3000 мАч.

Индикатор заряженности аккумулятора

Тоже насущная проблема – хотя бы примерно знать сколько процентов заряда остается на аккумуляторе, чтобы он не разрядился в самый ответственны момент.
Для параллельных сборок на 4,2 вольта самым очевидным решением будет сразу приобрести готовую плату пауэрбанка, на которой уже есть дисплей отображающий проценты заряда. Эти проценты не супер-точные, но всё же помогают. Цена вопроса примерно 150-200руб, все представлены на сайте Гайвера. Даже если вы собираете не пауэрбанк а что-то другое, плата эта довольно дешевая и небольшая, чтобы разместить ее в самоделке. Плюс она уже имеет функцию заряда и защиты аккумуляторов.
Есть готовые миниатюрные индикаторы на одну или несколько банок, 90-100р Ну а самым дешевым и народным методом является использование повышающего преобразователя МТ3608 (30 руб.), настроенного на 5-5,1v. Собственно если вы делаете пауэрбанк на любом преобразователе на 5 вольт, то даже не нужно ничего докупать. Доработка заключается в установке красного или зеленого светодиода (другие цвета будут работать на другом выходном напряжении, от 6в и выше) через токоограничивающий резистор 200-500ом между выходной плюсовой клеммой (это будет плюс) и входной плюсовой (для светодиода это получится минус). Вы не ошиблись, между двумя плюсами! Дело в том, что при работе преобразователя между плюсами создается разница напряжения, +4,2 и +5в дают между собой напряжение 0,8в. При разряде аккумулятора его напряжение будет падать, а выходное с преобразователя всегда стабильно, значит разница будет увеличиваться. И при напряжении на банке 3,2-3,4в разница достигнет необходимой величины, чтобы зажечь светодиод – он начинает показывать, что пора заряжаться.

Балансир для li-ion аккумуляторов своими руками. Схема и описание

Иногда есть необходимость в зарядке Li-Ion аккумулятора, состоящего из нескольких последовательно соединенных ячеек.

В отличие от Ni-Cd аккумуляторов, для Li-Ion аккумуляторов необходима дополнительная система управления, которая будет следить за равномерностью их заряда.

Зарядка без такой системы рано или поздно приведет к повреждению элементов аккумулятора, и вся батарея будет неэффективна и даже опасна.

Балансировка – это режим заряда, который контролирует напряжение каждой отдельной ячейки в батареи аккумулятора и не допускает превышения напряжения на них выше установленного уровня. Если одна из ячеек зарядиться раньше остальных, балансир берет на себя избыточную энергию и переводит ее в тепло, не допуская превышения напряжения заряда конкретной ячейки.

Для Ni-Cd аккумуляторов нет необходимости в такой системе, поскольку каждый элемент батареи при достижении своего напряжения перестает принимать энергию. Признак заряда Ni-Cd – это увеличение напряжения до определенного значения, с последующим его снижением на несколько десятков мВ и повышением температуры, поскольку излишняя энергия переходит в тепло.

Перед зарядкой Ni-Cd должны быть разряжены полностью, в противном случае возникает эффект памяти, который приведет к заметному снижению емкости, и восстановить ее можно только путем нескольких полных циклов заряда/разряда.

Также зарядка полным циклом быстрее изнашивает аккумулятор, чем в режиме подзарядки.

Аккумулятор Li-Ion не проявляет симптомов заряда как у Ni-Cd, так что зарядное устройство не может обнаружить момент полного заряда.

Li-Ion как правило заряжают по методу CC/CV, то есть, на первом этапе заряда устанавливают постоянный ток, например, 0,5 С (половина от емкости: так для для аккумулятора емкостью 2000 мАч ток заряда составит 1000мА).

Если у нас батарея аккумуляторов (несколько аккумуляторов соединенных последовательно), то мы заряжаем, как правило, только через клеммы на обоих концах всего пакета. При этом мы не имеем никакой возможности контролировать уровень заряда отдельных звеньев.

Возможно, что будет так, что один из элементов будет иметь более высокое внутреннее сопротивление или чуть меньшую емкость (в результате износа аккумулятора), и он быстрее остальных достигнет напряжение заряда 4,2 В, в тоже время у остальных будет только по 4,1 В, и вся батарея не покажет полный заряд.

Когда напряжение батареи достигнет напряжение заряда, может оказаться так, что слабый элемент зарядиться до 4,3 В или даже больше.

Мало того, химические процессы в Li-Ion нестабильны и при превышении напряжения заряда значительно повышается температура аккумулятора, что может привести к самовозгоранию.

Простой балансир для li-ion аккумуляторов

Что же тогда делать? Теоретически самый простой способ заключается в использовании стабилитрона, подключенного параллельно каждому элементу батареи. При достижении напряжения пробоя стабилитрона, он начнет проводить ток, не позволяя повышаться напряжению. К сожалению, стабилитрон на напряжение 4,2 В не так легко найти, а 4,3 В уже будет слишком много.

Выходом из данной ситуации может быть применение популярного регулируемого стабилитрона TL431. Правда в этом случае ток нагрузки не должен превышать более 100 мА, что очень мало для заряда. Поэтому ток необходимо усилить при помощи транзистора. Такая схема, подключенная параллельно к каждой ячейки, защитит ее от перезаряда.

Это слегка измененная типовая схема подключения TL431, в datasheet ее можно найти под названием „hi-current shunt regulator” (сильноточный регулятор шунта).

При достижении напряжении на управляющем выводе TL431 2,5 вольт, регулируемый стабилитрон начнет проводить ток, открыв тем самым транзистор.

Транзистор зашунтирует цепь питания, и напряжение не будет подниматься более 4,2 вольт.

Так как через транзистор будет протекать большой ток, то следует выбрать мощный транзистор, у которого мощность рассеивания не ниже:

P = U*I,

где U – напряжение заряда, I – ток заряда.

Ниже приведен список сопротивлений резисторов R1 и R2 на разное напряжение заряда:

R1 + R2 => U

22к + 33к => 4,166 В

15к + 22к => 4,204 В

47к + 68к => 4,227 В

27к + 39к => 4,230 В

39K + 56к => 4,241 В

33к + 47к => 4,255 В

Резистор R3 – нагрузочное сопротивление базы транзистора. Его сопротивление может быть 470Ом…1кОм.

Источник

Сравнение различных типов батарей

Свинцовые батареи стоят дешевле, но они имеют более короткий срок службы и по современным меркам низкую плотность энергии, а некоторые из них требуют регулярного технического обслуживания, чтобы поддерживать их в рабочем состоянии. Литиевые батареи дороже, но они не требуют технического обслуживания и имеют более длительный срок службы, что соответствует их более высокой цене. Давайте более подробно рассмотрим какой лучше взять аккумулятор для солнечных электростанций, плюсы и минусы каждого варианта и объясним, почему вы можете выбрать один из них для своей системы.

Свинцово-кислотные с жидким электролитом

Свинцово-кислотная АКБ с жидким электролитом

Отличительной особенностью этих батарей является то, что свинцовые пластины погружены в жидкий электролит. Их необходимо регулярно проверять и доливать каждые 1-3 месяца, чтобы они работали должным образом. Халатное отношение к обслуживанию может сократить их срок службы и аннулировать гарантию. Поскольку в ходе эксплуатации этот тип АКБ может выделять опасные газы, их необходимо устанавливать в вентилируемом помещении, чтобы позволить газам батареи выходить наружу.

Герметичные свинцово-кислотные

Герметичный свинцово-кислотный

Герметизированные бывают двух типов: AGM и GEL, которые имеют много схожих свойств. Они практически не требуют обслуживания и влагозащищены. Отличия заключаются в электролите – в гелевом аккумуляторе он находится в загущенном состоянии, а в AGM электролит абсорбирован в стекловолокне. Считается, что они не выделяют газы, это не совсем так, поскольку для защиты аккумуляторов предусмотрены клапаны, которые могут открываться в экстренных ситуациях.

Панцирные OPzS и OPzV

Эти аккумуляторы являются разновидностью свинцово-кислотных аккумуляторов: OPzS – с жидким электролитом, а OPzV с электролитом в виде геля. Минусы – низкая плотность энергии и нелинейные разрядные характеристики, свойственные всем свинцовым аккумуляторам. Из плюсов можно отметить 1200-1500 циклов, при глубине разряда на 80%, что в 2-3 раза больше в сравнении с обычными свинцово-кислотными АКБ, но и более высокую цену, которая соизмерима уже со стоимостью LiFePo4 аккумуляторов.

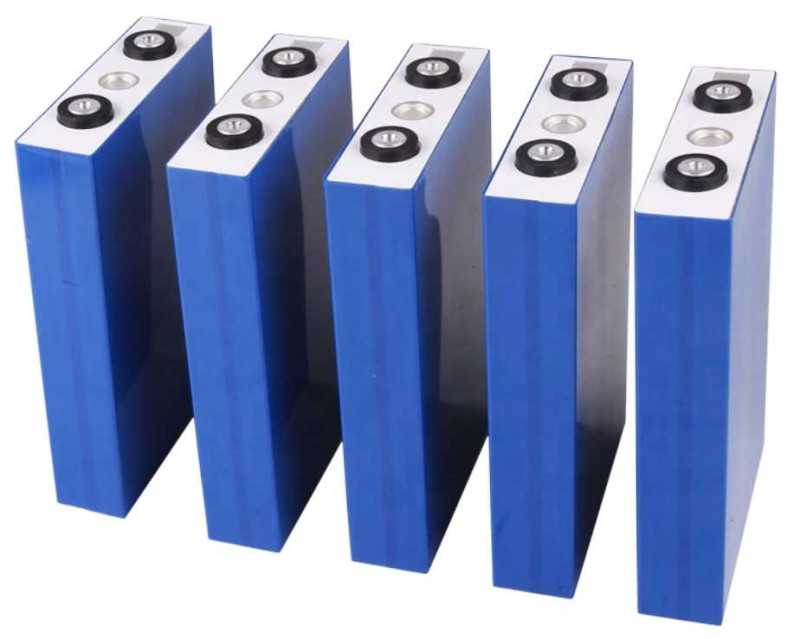

Литий-железо-фосфатные аккумуляторы

Одним из лучших химических составов литиевых АКБ для солнечных батарей является литий-железо-фосфат LiFePO4, он же LFP, еще встречается название «Лифер». Эта технология имеет в несколько раз больший срок службы, чем у свинцовых АКБ и может использоваться при более глубоких циклах. Благодаря линейным разрядным характеристикам можно использовать меньшую емкость, при разряде большими токами. Они также не требуют обслуживания или вентиляции, в отличие от заливных свинцово-кислотных батарей. LiFePO4 это одна из разновидностей литий-ионных батарей, но в отличие от них LiFePO4 пожаро-взрывобезопасны.

Литий-титанатные, они же LTO

Можно уверенно сказать, что это великолепные аккумуляторы и одни из лучших на данный момент и они имеют все вышеперечисленные плюсы LiFePO4 аккумуляторов, но и еще могут заряжаться просто огромнейшими токами в 10С (для сравнения «свинец» можно заряжать токами 0,1 – 0,2С) и имеют ресурс 16000 циклов. Из минусов можно отметить высокую цену и больший вес в сравнении с LiFePO4.

Литий-ионные, они же Li-ion

Имеют очень высокую плотность энергии и малый вес, благодаря чему широко применяются на электротранспорте, в том числе в Тесле, но имеют существенный недостаток — при повреждениях и при работе в нештатном режиме могут воспламеняться. У LiFePO4 и Литий-титанатных аккумуляторов отсутствует этот недостаток, поэтому они более предпочтительны для использования в автономных и бесперебойных системах.

Подводя промежуточный итог, можно отметить, что первоначальные вложения на литиевые батареи больше, но при эксплуатации стоимость владения получается значительно ниже — за время эксплуатации литиевых аккумуляторов приходится несколько раз заменить свинцовые АКБ.

Как найти батарею с защитой?

Литиевые аккумуляторы выпускаются в бытовом и технологическом исполнении. Батарейки для бытового использования имеют прочный пластмассовый корпус и встроенную электронную защиту. Технологические элементы, предназначенные для промышленного использования, чаще всего выпускаются в бескорпусном виде и не имеют встроенной защиты.

Защищенные аккумуляторы имеют слово «protected» в названии, незащищенные — «unprotected».
Батарейки с защитой длиннее обычных на 2–3 мм из-за платы, которая устанавливается на торце возле минусового полюса.
Цена на батарейки с защитой при одинаковой ёмкости всегда выше, ведь плата с электронными компонентами тоже стоит денег.

Плюсовой полюс батарейки обязательно соединяется с защитной платой тонкой пластинкой, иначе защита работать не будет.

Устройство

Прямоугольный корпус состоит из нескольких секций, которые герметично отделены друг от друга и заполнены серной кислотой — электролитом. В нее погружены токоотводящие решетки электродов, разделенные между собой сепараторами. Каждый электрод включает в себя несколько пластин, соединенных параллельно. Соединение однополярных электродов между отсеками батареи выполняется последовательно.

Основные элементы АКБ:

Корпус АКБ. Выполнен из кислотостойкого диэлектрического полимера (полиэтилен, полипропилен и подобные им).
Токоотводящая решетка отрицательного электрода (часто изготавливается из губчатого свинца).
Сепаратор для отделения решетки положительного и отрицательного электродов (пористый кислотостойкий диэлектрик).
Токоотводящая решетка положительного электрода, выполненная из двуокиси свинца.
Баретка. Параллельно соединяет пластины одной полярности.
Опорные элементы для создания зазора между электродами и дном корпуса. Зазор позволяет оседать отслоившемуся реагенту решетки.
Крышка.
Заглушка заливного отверстия.
Положительный вывод.
Перемычка. Соединяет блоки пластин одной полярности.
Отрицательный вывод.

Базовая конструкция свинцовых АКБ с момента изобретения не претерпела существенных изменений. Некоторые усовершенствования коснулись покрытия токоотводящих пластин, структуры и материала сепараторов, а также консистенции электролита.

Необслуживаемая свинцово кислотная батарея

На положительных пластинах обычной свинцово кислотной АКБ при завершении зарядки образуется кислород, который впоследствии может перераспределяться на отрицательных решетках. Однако большая часть кислорода не успевает раствориться в электролите и испаряется с его поверхности, после чего выводится через вентиляционные отверстия.

В необслуживаемых свинцово кислотных аккумуляторах эта проблема решена за счет микроскопических полостей в сепараторе, которые способствуют практически моментальному газообмену между пластинами и последующей рекомбинации выделяющихся газов. Благодаря этому возможно изготовление устройств с герметизированным корпусом. Электролит в них практически не испаряется, нет надобности доливать воду, а срок службы больше, чем у обслуживаемых аналогов.

Аккумуляторы с гелеобразным электролитом и AGM

Распространение получили две технологии удержания газов в электролите – AGM и GEL. В сепараторах AGM-устройств используют пористое стекловолокно – стекломат. Второй вариант подразумевает применение гелеобразного электролита. Основным реагентом в обоих случаях является десятипроцентный раствор H2SO4.

При нормальной эксплуатации оба типа батарей практически герметичны, не испаряют газов и в случае повреждения корпуса электролит у них не вытечет.

Описание и принцип работы пуско-зарядного устройства

Здесь особо сложного ничего нет. Сетевое U = 220 В подаётся через выключатель на первичную обмотку трансформатора, а на вторичной происходит уменьшение переменного напряжения. Потом оно сглаживается двухполупериодным или мостовым выпрямителем, собранным на мощных диодах. Далее пульсирующее напряжение может быть отфильтровано посредством электролитических конденсаторов. При необходимости около выхода осуществляется увеличение напряжения, что делается с помощью усилителей, в которых основными компонентами являются транзисторы, тиристоры.

Из недостатков описываемого пуско-зарядного устройства можно отметить разве что солидный вес, что обусловлено установкой мощного и, как следствие, габаритного трансформатора. Ниже – схема двухполупериодного пуско-зарядного устройства своими руками:

В этой схеме задействован лабораторный трансформатор ЛАТР. Вместо двух диодов можно использовать и диодный мост типа КЦ405. Схема пуско-зарядного устройства для автомобиля с усилителем:

Как сделать пуско-зарядное устройство своими руками, чтобы оно наверняка заработало? Нужно соблюдать параметры деталей. Мощность указанных на картинке тиристоров – не менее 80 А (если будет использоваться диодный мост, то от 160 А). Диоды на ток – 100–200 А. Транзистор – КТ361 либо КТ 3102 (можно любой другой с такими же параметрами). Мощность используемых резисторов – от 1 Вт.

Собранное своими руками зарядно-пусковое устройство подключается через зажимы-крокодилы к АКБ в соответствии с полярностью. При нормально заряженной батарее с ПЗУ энергия поступать не будет. Если же АКБ не функционирует, тиристорный переход откроется, и зарядный ток пойдёт на батарею и стартер.

Расчёт обмоток трансформатора

Сначала нужно подобрать магнитопровод, сечение которого должно быть не меньше 37 кв. см. Чтобы рассчитать количество витков в первичной обмотке, необходимо воспользоваться формулами: Т = 30/S, где S – площадь магнитопровода и N = 220*Т, то есть W1 = 220*30/37 = 178 витков. Для обмотки необходимо использовать изолированный провод сечением не менее 2 кв. мм. Формула для вторичной обмотки: W2 = 16*Т = 16*30/37 = 13 витков. Здесь понадобится шина из алюминия площадью 36 кв. мм.

Стоит заметить, что формулы не всегда могут выдавать точное число обмоток (особенно вторичной), поэтому можно применить метод подбора. Намотав первичную обмотку, накрутите несколько витков вторичной и измерьте получившееся напряжение, не обрезая шину. Таким образом нужно добиться на выходе значения 14–16 В.

Дело будет обстоять проще, если у вас имеется ЛАТР – лабораторный трансформатор. От него нужно взять сердечник. Количество витков первичной обмотки – 265–295. Используйте изолированный провод сечением 2 мм. Намотку производите в три слоя. Далее обязательно проверьте значение тока холостого хода (включите мультиметр в разрыв между сетью 220 В и одним из концов обмотки). Прибор должен показывать 210–390 мА. Если показания больше, число витков нужно увеличить, в противном случае, наоборот, уменьшить. Вторичная обмотка разделена на две секции, в каждой из которых 15–18 витков. Здесь понадобится провод сечением 10 кв. мм.

Расчёт выпрямителя

Далее рассмотрены параметры электронных компонентов (помимо указанных выше), применяемых в обеих схемах:

Диоды. Максимальный пропускаемый ток не должен быть менее 100 А. Это могут быть В200, Д141, 2Д141, 2Д151 и иные аналогичные детали. Вместо КД105 не возбраняется применять КД209 или даже Д226. Стабилитрон – Д808, 2С182 и т. п.
Тиристоры. I = 80 А и более: ТС185, Т15-80, Т15-100, Т161, Т125 и т. п. Если используется вариант выпрямления тока с диодным мостом, тиристоры будут мощнее вдвойне: Т15, Т160, Т250, Т16 и другие, аналогичные.
Транзисторы. Здесь важен коэффициент усиления h = 21э. Это КТ361 либо КТ3107 проводимостью n-p-n. Вместо КТ816 подойдёт и КТ814.
Резисторы. Желательно, чтобы их мощность была не менее 1 Вт.
Выключатель. Должен держать ток от 6 А.

Подбор сечения проводов

Подбирая выходные провода, которые будут присоединяться к аккумулятору, нужно помнить, что их диаметр не может быть меньше такого же параметра вторичной обмотки. Лучше использовать многожильный медный кабель, используемый в сварочных аппаратах, где каждый проводок имеет сечение 2,5 кв. мм. Такую же площадь должен иметь провод, посредством которого самодельный аппарат будет подключаться к сети. Не забудьте приобрести мощные зажимы-крокодилы для подключения к клеммам АКБ. Здесь тоже рекомендуется использовать изделия, применяемы при сварке («масса»).
