Инфракрасный теплый пол: плюсы и минусы

Монтаж инфракрасного теплого пола

Перед началом работу нарисуйте подробный план комнаты и исключите места, на которых обогрев не требуется. Исключению подлежат такие места, на которых будет расположена стационарная мебель и крупногабаритная бытовая техника, как-то: диван, шкаф, холодильник и т.п. Нагрев ИК полов под такими элементами интерьера, способен довольно быстро привести к перегреву и выходу из строя одного или нескольких блоков инфракрасной нагревающей пленки. Да по сути это и бессмысленная трата денег.

Есть ещё одно условие. Надо отступать от всех стен 7-10 см.

Настилать плёнку вдоль или поперёк комнаты, значения не имеет, и руководствоваться здесь надо наличием материала и удобством работы. Например, в комнате размером 3,6 на 5,2м, требуется застелить поверхность 3,4 на 5м. Соответственно, если взять 5 отрезов пленки шириной 1 м. и длинной 3,4 м, то задачу можно выполнить быстрее, нежели приобретая 3 отреза шириной 0,8 м и один отрез шириной 1 м., при длине каждого 5 м.

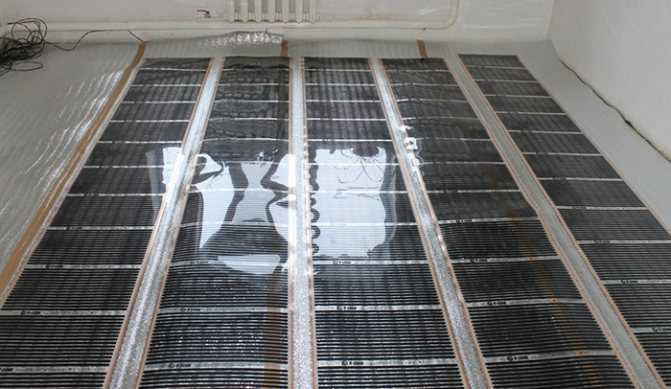

Настилать пленку необходимо так, чтобы между полосами оставался промежуток в 1 см.

Между отрезами пленки, необходимо разместить и зафиксировать термодатчик. Для этого, в теплоизоляторе на метр от стены, вырезается канавка, в которую укладывается гофротруба. По этой гофротрубе надо пропустить провод, с закреплённым на конце датчиком измерения температуры. Датчик не должен касаться нагревательных элементов пленки! Гофротрубу сверху надо зафиксировать скотчем.

Подключение питания

Подключать кабель питания к инфракрасному тёплому полу следует после укладки всех отрезов плёнки и фиксации датчика температуры. К каждой медной шине подводится провод. Затем, тонким ножом необходимо разъединить слои плёнки в месте соприкосновения с медной шиной. В разъём вставляется контакт, и затем сжимаем его плоскогубцами. Только после этого, к контакту присоединяется провод. Сам контакт тщательно изолируется битумным изолятором.

С противоположной стороны полос пленки, тоже расположены контакты медной шины. Их необходимо закрыть битумным изолятором.

Все провода по кратчайшему пути выводятся к стене, и вдоль неё подводятся к тому месту, где будет размещён терморегулятор.

Установка терморегулятора производится обычно на высоте 1 м. От него, вниз, надо проштробить канавку для гофротрубы. Только через уложенную гофротрубу можно подводить кабель питания и термодатчика.

Подключение питания можно выполнить своими руками согласно инструкции, если у вас есть хотя бы небольшой навык работы с электричеством.  В противном случае, лучше поручить эту работу сертифицированному электрику.

После подключения питания, следует проверить работоспособность системы. Для этого установите на датчике терморегулятора температуру в 22-23°C и включите питание. Если нагрев происходит равномерно, контакты не искрят и не дымят, то можно считать основную работу по устройству тёплых инфракрасных полов проделанной. Теперь время за напольным покрытием.

Теплый пол электрический пленочный

Чтобы разобраться, что такое инфракрасные теплые полы электрические, как выбрать оптимальный вариант, нужно знать, как они устроены и в чем их преимущество перед аналогичными нагревательными системами.

В основе пленочного пола лежит карбоновая смесь, упакованная в пленку из полиэстера. Уникальность конструкции в том, что между двумя полиэстеровыми слоями расположили углеродную нано структуру, атомы химического элемента которой способствуют тому, чтобы материал вырабатывал инфракрасное излучение.

Полосы углеродного материала соединяются специальными шинами из меди, покрытыми сверху серебром. Нагрев поверхности пленки происходит в процессе прохождении тока через эти шины, вследствие чего все предметы в радиусе излучения нагреваются и отдают свое тепло помещению. При такой работе системы нет расхода энергии на обогрев помещения.

Теплый пол электрический пленочный бывает двух видов:

1. Углеродные.
2. Биметаллические.

Единственным различием принципа их работы является то, что первый вид можно применять под любые напольные покрытия, тогда как второму противопоказана керамическая плитка. Системы работают от электричества путем присоединения проводов от источника питания к проводникам, которые находятся по краям тепловых элементов.

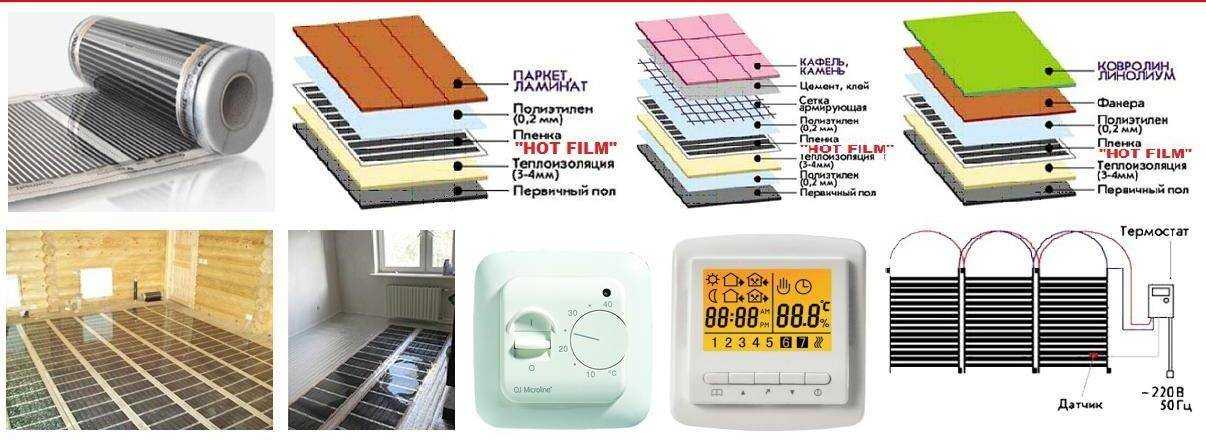

Теплый пол электрический инфракрасный продается комплектом, в который входит термостат. Он фиксирует показатели датчиков, встроенных в пол и тем самым регулирует его нагрев. Последние модели (немного дороже и более сложные) снабжены функцией изменения температуры по заданному потребителем алгоритму.

Технические характеристики

Среди значимых технических характеристик, теплый пол электрический (пленка) имеет следующие показатели:

1. Мощность покрытия зависит от свойств пленки и колеблется от 150 до 400 Вт/м2.
2. Длина инфракрасного излучения составляет от 7 до 20 мкм.
3. Крайне низкое электромагнитное поле.
4. Это достаточно тугоплавкий материал, которому требуется нагрев до +264 градусов.

Чтобы использовать инфракрасную пленку в качестве единственного источника обогрева помещения, она должна покрывать 70% и более его площади. Он не годится для основного источника тепла в регионах с суровыми зимами. Там его рекомендуется стелить, как дополнение к центральному отоплению и включать, если в этом ест необходимость, например, авария на теплоцентрали.

Как самостоятельно уложить пленочный пол под ламинат

Вооружившись этими знаниями необходимо начертить план размещения нагревательных элементов. На бумаге необходимо отразить места расположения мебели и нагревательной пленки.

Бетонная стяжка не должна иметь перепад, превышающий 1 мм на 2 м погонных. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям на пол укладывают термоизоляционную подложку. Это вспененный полипропилен толщиной 3-4 мм и имеющий фольгированное покрытие с одной стороны.

Полосы термоизоляции укладывают стык в стык и скрепляют между собой термоизоляционным скотчем. Полосы аккуратно подрезают по периметру помещения. Полосы термопленки отмеряют, режут и укладывают на пол в соответствии с составленным планом.

Правильная подготовка основания

Есть два момента, которые следует выполнить перед самостоятельной укладкой инфракрасного тёплого пола:

1. Выровнять основание.
2. Организовать теплоизоляцию.

Выравнивание пола

Вообще, ровное основание пола, это надёжный задел быстрой и удачной работы по укладке любого напольного покрытия. Для инфракрасного пленочного теплого пола основным разрушающим фактором является не общий уклон (покатость пола), а локальные возвышения и ямки. Для их ликвидации есть два способа, это сбивание и заделка каждого изъяна, или заливка самовыравнивающейся стяжкой. Первый способ дешевле, но трудоёмок, грязен и продолжителен. Второй способ позволяет за час работы получить идеальное основание в любой комнате. Для этого понадобится:

• Быстросохнущая самовыравнивающаяся стяжка;
• Ведро;
• Дрель с насадкой;
• Валик с шипами;
• Грунтовка.

Перед началом работ, полы подметают и грунтуют. Грунтовка сохнет 40-50 минут. Затем в ведре разводят смесь для стяжки и заливают полы в комнате, начиная от дальнего угла. Средний расход смеси 12-14 кг/м2при толщине слоя стяжки 1 см. Для уменьшения расхода смеси, мы советуем сбивать молотком наиболее выступающие бугорки на поверхности пола. После заливки всей площади, для предотвращения образования воздушных каверн, по стяжке проходятся шиповатым валиком. Время полного высыхания быстросохнущей самовыравнивающеся стяжки около 24 часов.

По другому выравнивается основание в домах с полами из дерева. Дело в том, что на таких полах нет явных выступов и ямок. И единственной подготовкой такого основания будет визуальный осмотр всех половиц и их дополнительная фиксация при необходимости. Все прочие изъяны будут нивелироваться теплоизолятором.

Теплоизоляция основания

Для организации теплоизоляции полов, лучше всего использовать плотные теплоизоляторы: пробка, пенополистирол, сшитый пенополиэтилен. Причина такой градации в том, что при регулярном давящем воздействии на мягкие теплоизоляторы, они сминаются и полностью теряют все свои теплоизолирующие свойства, поэтому сразу не принимаются к рассмотрению стекловата и пенополиэтилен. Наличие фольгированного покрытия, дополнительно прибавляет до 5% теплового потока направленного в комнату. Толщина подложки подбирается тоже в зависимости от помещения. Если снизу находится жилая комната, то хватит изолятора толщиной 1 см, в противном случае, необходим изолирующий материал от 3 см толщиной.

Но пробковый теплоизолятор, являясь натуральным продуктом, подвержен влиянию биологических разрушающих факторов. На нём хорошо размножаются грибок и бактерии. По своему опыту, мы рекомендуем применять в качестве подложки пенополистирол. Он не реагирует на влагу, огонь и плесень. Обладает исключительно хорошими теплоизоляционными свойствами. Вдобавок, пенополистирол выпускается в виде рулонов. В нём, каждый элемент наклеен на металлизированную подложку. Такой материал достаточно раскатать в комнате, и скрепить полосы скотчем.

Использование демпферной ленты не обязательно. Она требуется при устройстве цементно-бетонной стяжки поверх нагревающих элементов.

Часто задаваемые вопросы

Можно ли соединять ИК пленку разной ширины?

Можно. Главное, чтобы совпадала мощность. При покупке, спросите у менеджера все ли размеры пленки, которую вы покупаете имеют одинаковую мощность на 1 кв./м.

Нужен ли терморегулятор для саморегулирующейся пленки?

Нужен. Функция саморегулирования предполагает собой дополнительную пожаробезопасность, Если, например, сложить на саморегулирующуюся пленку упаковки с ламинатом, она снизит тепловыделение и тем самым не перегреется и не расплавится, в отличие от обычной резистивной. Но она не умеет угадывать нужную температуру, и для этих целей нужен терморегулятор.

Если повредить одну полосу ИК-пленки, будут ли работать все остальные?

При повреждении одной графитовой нагревательной полосы все остальные будут греть дальше. Но если же Вы повредите медную токоведущую полосу, обязательно следует прекратить эксплуатацию. Повреждение медной полосы опасно, при поскольку при нарушении контакта сильно возрастает сопротивление и в поврежденном участке быстро вырастет температура до превышающих норму значений.

Регулятор температуры инфракрасного пола очень часто «щелкает» и очень мешает. Почему так и как это исправить?

Скорее всего, датчик температуры в полу расположен слишком близко к нагревательному кабелю или нагревающейся карбоновой полосе греющей пленки. При включении теплого пола происходит «щелчок» регулятора температуры. Датчик реагирует на повышение температуры и подает сигнал регулятору на отключение. Такой цикл может повторятся каждую минуту при очень близком расположении датчика температуры к нагревательному элементу. Исправить работу поможет перемещение термодатчика.

Если инфракрасный теплый пол залит водой, можно ли его включать для просушивания?

Нет. Использовать пленочный теплый пол для подсушивания намокших поверхностей нельзя. Необходимо отключить систему отопления, тщательно убрать воду и подождать, пока пол полностью просохнет.

Можно ли делать пленочный инфракрасный пол в ванной?

Нет. В ванную или другое слишком влажное помещение лучше устанавливать кабельный теплый пол в стяжку, или стержневой инфракрасный пол.

В инструкции к ИК пленке написано, что максимальная мощность у нее – 220 Вт/кв.м, а среднее энергопотребление – от 30 Вт/кв.м/час. Почему такой разброс и к какому значению ближе стандартное потребление энергии?

220 Вт – это пиковое значение, максимальное. Если подключить «теплый пол» без терморегулятора напрямую в розетку, всегда будет достигаться максимальное значение. 30 Вт – это расчетное значение при использовании терморегулятора, когда пол включается и выключается. В этом случае зачастую в полноценном режиме пленка работает всего 3-4 часа в день и потребление электроэнергии снижается до минимума.

Видео

https://youtube.com/watch?v=KXwF6a4FP1M

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-iz-plyonki-kak-ulozhit-elektricheskij-plyonochnyj-tyoplyj-pol-svoimi-rukami.html

Как правильно стелить теплый пол под линолеум?

http://sdelai-pol.ru/montazh-infrakrasnogo-teplogo-pola

Теплый пол под ламинат на деревянный пол: виды и особенности

Инфракрасное напольное покрытие

Первый вариант домашнего утеплителя имеет вид пленки, состоящей из нескольких слоев: гибкий пластик и слой из нетканого материала. Между ними также находится карбоновый нагревательный элемент. Утеплитель работает от электросети. Взаимодействуя с электричеством, карбоновые полосы излучают инфракрасные волны, которые постепенно нагревают полы. Максимальная температура нагрева продукта– 55 градусов. Современные обогреватели оснащены терморегулятором и специальным температурным датчиком. Подобные устройства контролируют процесс движения ИК лучей и нагревание пола. От терморегулятора зависит эффективность работы заданной системы. Нередко теплый материал устанавливают вместе с другим качественным напольным покрытием. Например, с ламинатом, плиткой или ковролином.

Инфракрасная пленка для ламината. Ламинат остро реагирует на перепады температуры, поэтому для монтажа специалисты рекомендуют выбирать такой утеплитель. Пленочные изделия регулируют скачки температуры. Таким образом, увеличивается срок эксплуатации напольного товара. Вначале устанавливают ИК пленку и только потом монтируют ламинат.

Монтаж под плитку. Для плитки идеально подходит стержневое и ИК теплое покрытие. Укладка ИК пленки с плиткой невозможна без применения специальной теплоотражающей подложки. Дополнительный элемент улучшает работоспособность скомбинированной системы.

Монтаж теплых обогревателей под ковролин осуществляется только с участием пленочного материала. Взаимодействие подобных товаров гарантирует равномерный прогрев напольной поверхности, защищает ковровое изделие от выгорания и нежелательного деформирования.

Преимуществами современного утеплителя считают:

1. Экономичность. ИК пленка снижает уровень расхода энергоресурсов. Однако экономия возможна, если температура утеплителя не превышает 21 градус.
2. Быстрый и понятный монтаж. Установка не займет много времени. Приблизительно несколько дней. ИК утеплители не нуждаются в стяжке или затягивании специальным клеем. Пленочные обогреватели устанавливают в квартирах и частных домах. Возможен демонтаж отопительной системы.
3. Укладка пленочного нагревателя может быть сделана собственноручно владельцем жилых апартаментов, без привлечения специалистов.
4. Локальный способ обогрева. ИК полы допустимо монтировать в определенных местах помещения (на проходе или возле дивана, спальней кровати). Это позволяет сэкономить расходуемую электроэнергию и пленочный материал в период установки системы.
5. Низкая стоимость. Приобретение теплой пленки и дальнейшая его установка обойдется намного дешевле, нежели покупка и монтаж любого другого теплого пола.

И все же покупатели обращают внимание на другие виды напольных обогревателей

Инфракрасный теплый пол под плитку: особенности укладки

Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд

Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы

Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.

Инфракрасный пол — монтаж

Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.

Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет

Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость

Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.

Как резать инфракрасную нагревательную пленку

Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%

Также важно обязательно всю систему заземлить

Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки

Таблица. Виды монтажа ИК пленки.

Вид	Описание
Сухой	Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже.
Мокрый	Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки.

Технические характеристики инфракрасного пола

Основными техническими характеристиками этой системы обогрева помещения являются следующие:

• источник питания;
• размеры пленочного покрытия:
• уровень энергопотребления на квадратный метр;
• принцип нагрева пленки;
• максимально допустимая степень нагрева пленочного покрытия;
• температура плавления пленочного покрытия.

Технические характеристики инфракрасного пола.

В качестве питания используется обычная бытовая электросеть с переменным однофазным током напряжением 220 В. Размеры пленки, которую производитель предлагает потребителю, составляют 0,4 мм в толщину, 0,5 или 0,8 м в ширину. Энергопотребление одного квадратного метра такого покрытия составляет от 140 до 150 Вт. Показатель энергопотребления на квадратный метр зависит от ширины пленочного покрытия. В качестве нагревателя в составе пленочного покрытия применяются графитовые излучатели. В процессе нагрева максимально допустимая температура составляет 55°С. Температура плавления материала, из которого изготовлено полимерное покрытие, составляет 210°С.

Исходя из приведенных технических характеристик можно сделать вывод, что данный тип обогревателя для помещения является наиболее экономичным и практически не занимает места в помещении под напольным покрытием. После монтажа пленочное покрытие не ощущается даже при его укладке под мягким линолеумом. Помимо практичности и экономичности, эта система обогрева обладает высокой степенью безопасности для человека. В процессе работы устройства генерируется слабое магнитное поле, которое не оказывает негативного влияния на организм.

Достоинства и недостатки

Инфракрасные полы плюсы и минусы имеют такие, которые оказывают существенное влияние на выбор человека. Преимущества и недостатки этой технологии заключаются в самой конструкции системы и принципе ее применения для обогрева жилых помещений.

Преимущества, возникающие при использовании технологии инфракрасного пола:

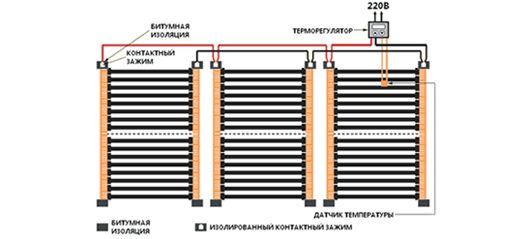

Схема подключения инфракрасного пола.

• доступная стоимость, которая ниже по сравнению с другими системами обогрева жилых помещений;
• легкость и быстрота проведения монтажных работ;
• возможность изменять длину полос пленки;
• создание равномерного прогрева всего объема помещения;
• высокая степень безопасности для человека, животных и растений;
• отсутствие негативного влияния на воздух в доме;
• наличие возможности укладки пленки под любой вид покрытия;
• универсальность применения пленочного покрытия;
• удобство при проведении ремонтных работ;
• наличие функции ионизации воздуха;
• бесшумная работа системы.

Укладка пленки осуществляется без предварительной подготовки бетонной стяжки, а сам процесс укладки, как правило, не требует большого количества времени. Чаще всего процесс монтажа занимает около двух дней, в отличие от установки, например, водяного пола, на который требуется не меньше месяца. Пленочное покрытие можно монтировать как в процессе проведения капитального ремонта, так и при косметическом.

Для разделения пленки в соответствующих местах на ее поверхности находятся специальные метки, что облегчает процесс.

При использовании классического конвекционного отопления температура воздуха в помещении в районе потолка всегда выше, нежели у пола. Использование инфракрасного теплого пола устраняет эту проблему.

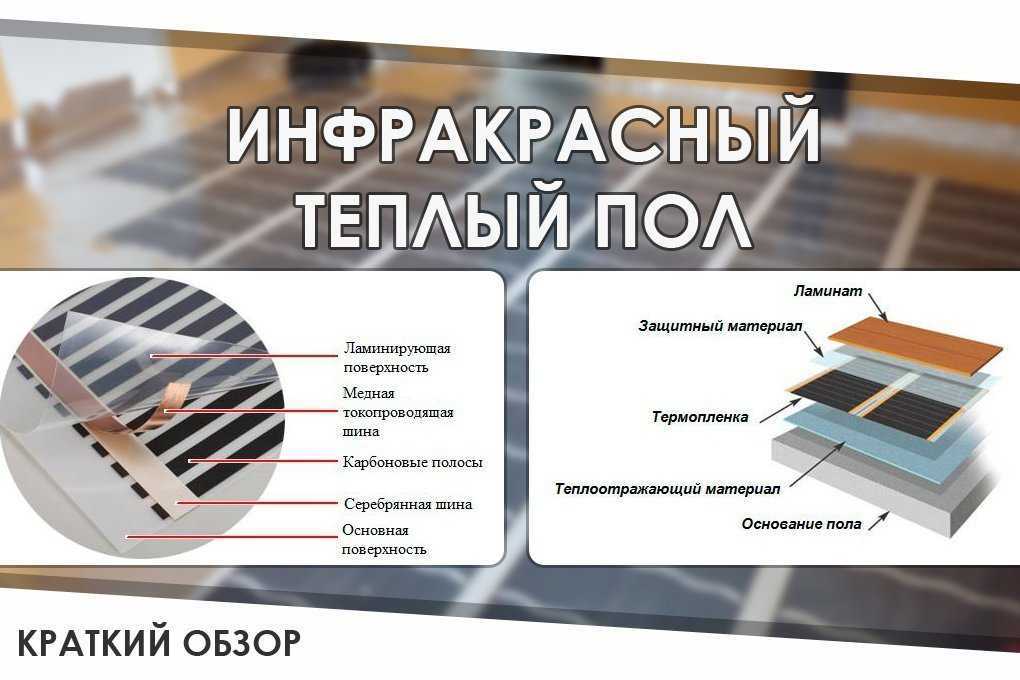

Структура пленки инфракрасного пола.

Вырабатываемое инфракрасное излучение не оказывает негативного влияния на организм человека, а в некоторых случаях его влияние оказывает положительный эффект.

Пленочный пол в процессе своего функционирования не потребляет кислород и не сушит воздух помещения.

Универсальность этой отопительной системы заключается в возможности ее монтажа в любом благоустроенном помещении. Она может монтироваться на стенах, лестничных маршах, потолке и на балконе.

В случае выхода из строя любого компонента, проведение ремонтных работ можно осуществить достаточно легко, не проводя демонтажа всего покрытия. В процессе работы обогрева происходит ионизирование воздуха, которое способствует обеззараживанию атмосферы в помещении, что благотворно влияет на здоровье человека.

Недостатки использования технологии инфракрасных полов:

• потребление электрической энергии;
• высокие требования к аккуратности при проведении монтажных работ;
• наличие опасности поражения электротоком и возможности возгорания;
• строгое соблюдение правил эксплуатации.

Для того чтобы сэкономить финансовые средства при эксплуатации этого типа обогревателя, рекомендуется не использовать его в качестве основного отопления жилых помещений. При проведении монтажа требуется строго соблюдать инструкцию, а сам монтаж проводить на ровной и чистой поверхности, в противном случае существует вероятность повреждения пленки. Для получения идеальной подложки рекомендуется использовать ДСП или листы фанеры.

Для предотвращения поражения электротоком в процессе проведения монтажа требуется обеспечить качественное заземление системы и установку защитного аварийного отключения.

Пленочный пол очень легко можно повредить тяжелыми предметами, под которыми происходит сильный нагрев. В результате регулярного перегрева происходит повреждение пленки и мебели, соприкасающейся с полом в местах перегрева. По этой причине укладывать пленку нужно только на открытом пространстве, которое свободно от нагромождений мебели.

В случае использования этой технологии в качестве основного обогревателя помещения, площадь, охватываемая обогревателем, должна составлять не менее 70% от общей площади помещения.

Перед приобретением и монтажом системы требуется все взвесить и только потом покупать монтажные комплектующие.

Особенности устройства этой системы подогрева

Теплый пол пленочного типа – достаточно сложная электрическая система, которую самостоятельно уж точно изготовить не получится, но вот приобрести эту пленку и уложить своими руками возможно. Необходимо лишь иметь общие понятия о том, как работать с электрическими устройствами, а также соблюдать все правила укладки этого изделия.

ИК пленка для теплого пола

Пленочный пол можно назвать универсальной системой подогрева, так как он в ряде случаев может заменить отопление в небольшом помещении, а также поможет создать уют в нем. Сама по себе пленка имеет особые нагревательные наноэлементы, которые выполнены из углеродосодержащих материалов. Они под действием электрического тока могут создавать инфракрасное излучение, за счет которого и идет прогрев поверхности. Излучение не заметно для человеческого глаза, но вот тело сразу будет его чувствовать.

Виды ИК пленочных полов

Сами наноэлементы закрыты с двух сторон особым полимерным материалом, как бы запаяны внутри него. Ширина одной полоски углеродных веществ равняется всего 15 мм, и на одном куске пленки их очень и очень много. Они располагаются параллельно друг другу, и пленка выглядит полосатой. Полосы нагревательных элементов соединяются между собой специальными посеребренными шинами из меди. Благодаря полимерной пленке, закрывающей нагревательные полосы с обеих сторон, система защищена от ряда воздействий, в том числе – от влаги.

Таблица. Некоторые характеристики нагревательного элемента.

Параметр	Значение
Ширина рулона пленки	50-100 см
Длина материала в 1 рулоне	50 м
Толщина материала	0,2-0,4 мм
Мощность (потребление)	25-80 Вт/ч на 1 м кв.
Возможный уровень нагрева углеродного элемента	30-50 градусов

Технические характеристики
