Монтаж пленочного теплого пола своими руками: инструкция и видео материалы

Наложение внешнего слоя

После завершения испытания всей системы проводится завершающая операция – наложение внешнего защитного слоя. Конструкция такого слоя зависит от типа напольного покрытия, так как оно определяет риск повреждения пленки теплого пола.

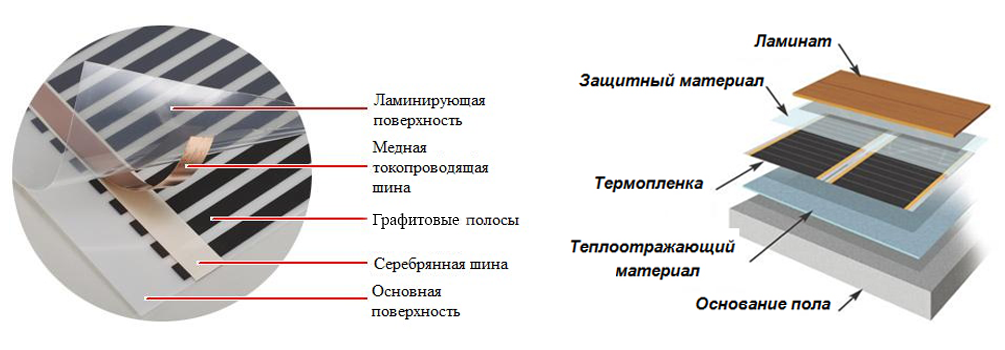

Элементы теплого инфракрасного пола.

Наиболее благоприятные условия наблюдаются при изготовлении деревянного настила. В этом случае нагрузка распределяется равномерно. Для защиты пленочного теплого пола достаточно наложить поверх него слой полиэтиленовой пленки.

Для мягких напольных покрытий (линолеум) характерен риск возникновения продавливающих местных нагрузок, что может привести к повреждению теплого пола. Для защиты излучающей пленки требуется наложить твердый элемент: фанера, древесно-стружечные плиты и т.д.

Более сложная защита требуется при изготовлении плиточного напольного покрытия. В этом случае на излучающую пленку накладывается слой полиэтиленовой пленки.

Сверху укладывается малярная сетка (не металлическая), которая крепится к бетонному основанию так, чтобы не повредить излучатель и места электрического соединения. Плитка закрепляется на сетке с помощью специального клея. После наложения внешнего защитного слоя монтаж теплого пола завершен.

Можно приступать к изготовлению окончательного напольного покрытия.

Особенности укладки пленочных теплых полов под ламинат

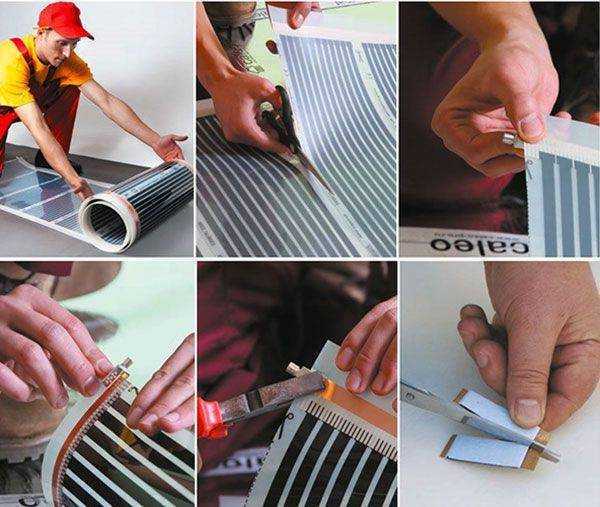

После завершения процесса подготовки, можно приступать непосредственно к установке ИК пленки. Алгоритм монтажа пленочного теплого пола под ламинат выглядит следующим образом:

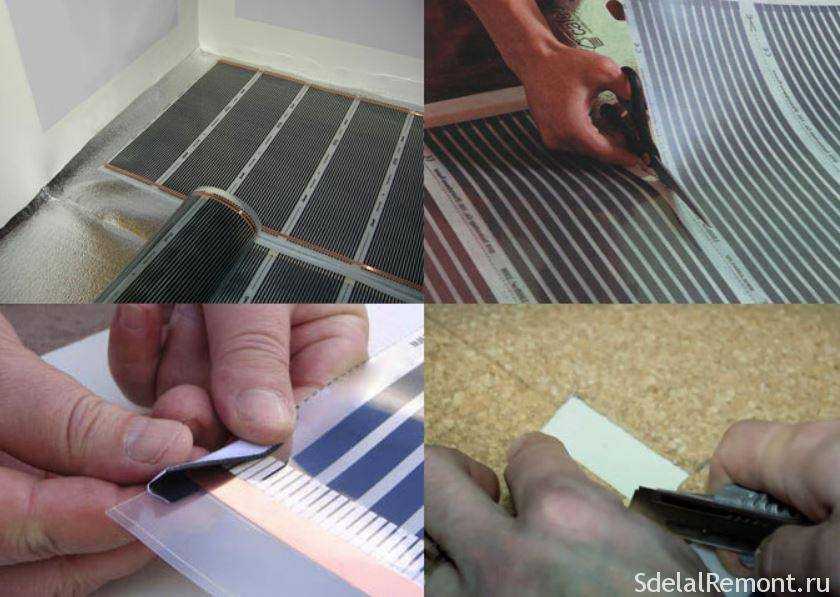

в первую очередь необходимо выполнить раскрой материала. Протяженность полосы не должна быть больше, чем 8 м;

Перед тем как укладывать инфракрасную пленку под ламинат ее нужно правильно раскроить

на втором этапе производится укладка полос. Для того чтобы снизить количество стыков специалисты рекомендуют укладывать полотна инфракрасного материала вдоль длинной стены. Дистанция от края пленки до стены должна быть не менее 10 см, а расстояние между соседними полотнами – не меньше 5 см. Монтаж пленочного теплого пола лучше всего производить параллельным методом;

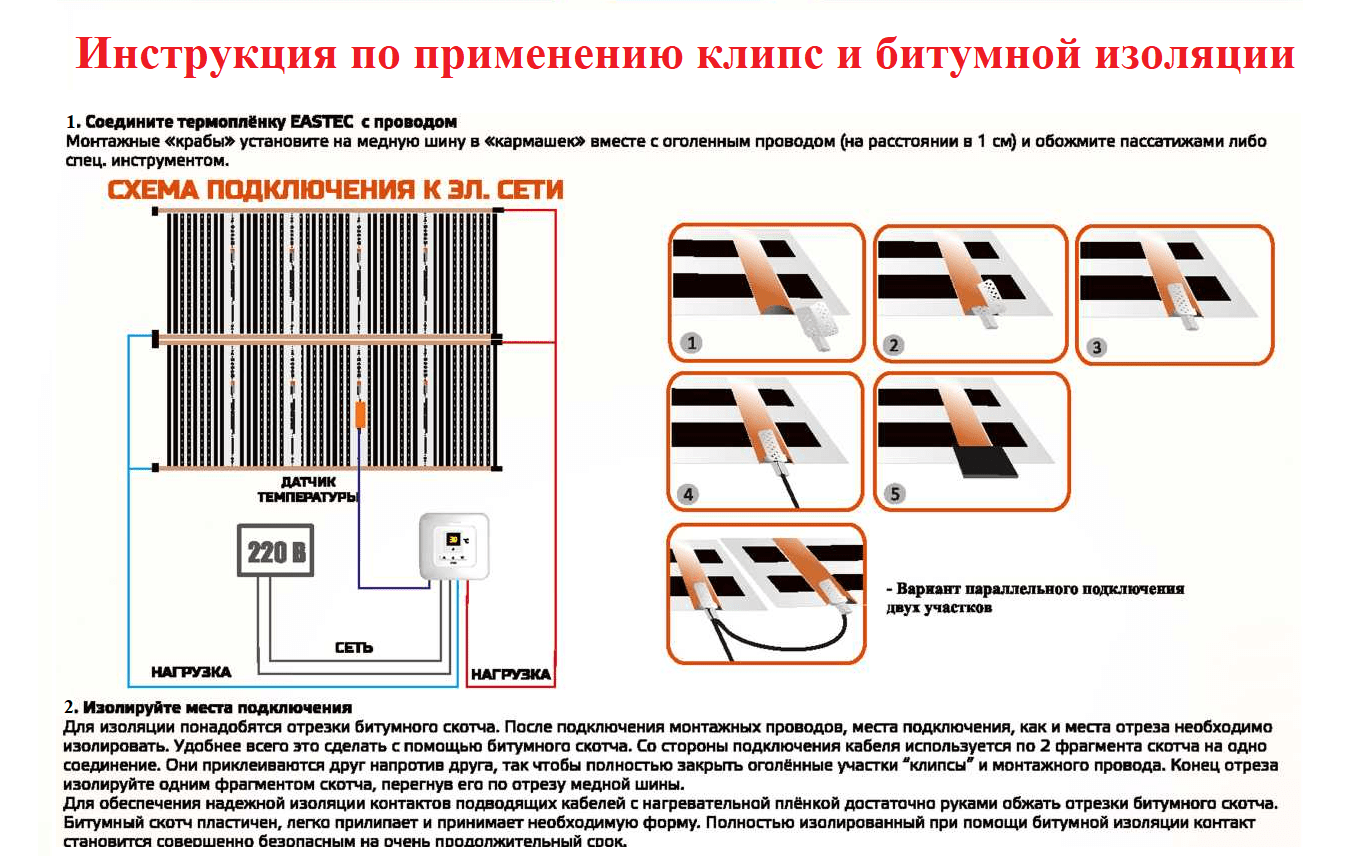

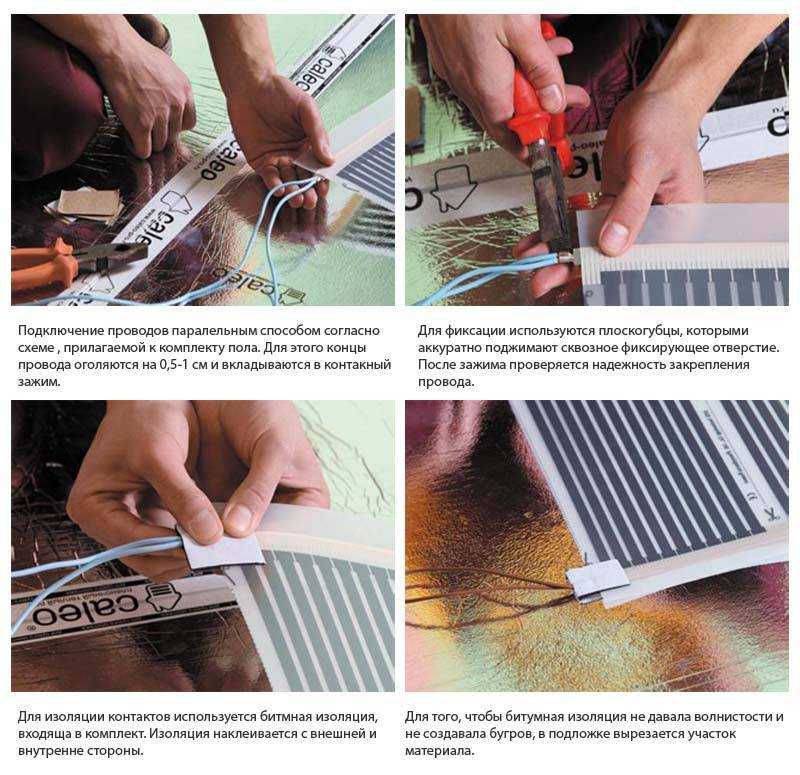

далее нужно произвести стыковку проводов и изоляцию незадействованных контактов. Соединение проводов производится посредством специальных зажимов – клемм. А для изоляции используется специальная битумная лента, которая отличается высоким коэффициентом герметизации;
затем выполняется подключение проводов инфракрасного пола под ламинат. Для этого необходимо подключить провод к клемме и произвести его изоляцию;

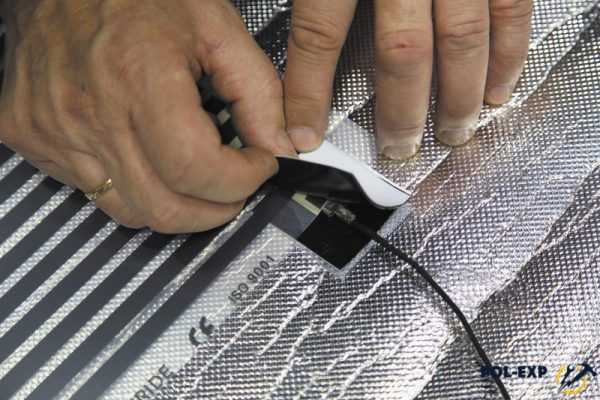

на этом этапе монтируется датчик(и) температуры. Специалисты советуют заводить эти элементы под второе полотно (ближе к средней точке). Датчик устанавливается таким образом: его необходимо приклеить к нижней стороне полотна на черную полосу;
далее производится подключение инфракрасных теплых полов к терморегуляторному устройству. Для этого необходимо подвести к нему провода от пленки и температурного датчика. Само подключение выполняется через УЗО;

При проведении работ по монтажу ИК пленки следует использовать только специальные виды ламината, которые предназначены как раз для таких систем

далее необходимо проверить, как функционирует смонтированная коммуникация. Для этого производится ее пробный запуск;
последний этап монтажа инфракрасного пола учитывает укладку поверх него соответствующего напольного покрытия, которое в этом случае представлено ламинатом.

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Особенности системы

Термин «инфракрасный» закрепился за одной из разновидностей электрического тёплого пола, а именно за плёночной системой. В качестве нагревательного элемента используются плоские полоски, запечатанные в полиэтиленовой плёнке. Общая толщина изделия с нагревателем внутри получается меньше миллиметра.

Преимуществ у термоплёнки много. Например, отсутствие необходимости устройства бетонной стяжки означает сравнительно небольшое увеличение высоты поверхности по сравнению с другими типами систем, а также высокую скорость прогрева помещения (не тратится время на прогрев массивной стяжки). Самое главное преимущество заключается в простоте укладки, даже неопытный строитель сможет без ошибок монтировать конструкцию — если, конечно, будет строго следовать рекомендациям и инструкциям производителя.

Как работает теплый пленочный пол

Электрический теплый пол из пленки работает по принципу ИК-излучения. Сегодня такая технология обогрева широко используется под разные напольные покрытия: линолеум, ламинат, ковролин, керамическую плитку и т.д. Кроме этого, возможно применение пленки в деревянных либо гипсокартонных навесных потолочных конструкциях.

Обогрев пленочным теплым полом воспринимается человеком как тепло от солнца из-за одинаковой природы источника. Конструктивно система выполнена из нескольких полотен пленки, которые монтируют на поверхности пола. Когда монтаж завершен, производится укладка отделочного материала, после чего пленку подключают к электросети.

Работает такой теплый пол несколько иначе, чем обычные конвекционные системы. Инфракрасное излучение не нагревает воздух, что позволяет снизить затраты на нагрев мебели и других предметов, расположенных в зоне обогрева.

Устройство и назначение термодатчика

Итак датчик температуры для системы теплого пола представляет собой терморезистор защищенный стеклянной колбой, а также имеющий медный проводник длиною около 3 метров для соединения с терморегулятором. Помимо стеклянной колбы для плиточных полов, сам термодатчик защищён также гелевой оболочкой. Проводник изолирован качественной ПВХ (полихлорвинил) с целью защиты от внешнего воздействия и повреждений. Длину проводника можно увеличивать, и естественно, уменьшать, до 50 метров, главное, чтобы в конце проводника был не повреждённый датчик.

Для его простой замены в дальнейшем рекомендуется поместить данную конструкцию в металлопластиковую трубку, даже если производитель в комплекте предоставил пластиковую гофру, диаметр которой составляет 16 мм. Металлопластиковая труба имеет более гладкую внутреннюю поверхность поэтому доставать и установить, а также производить подключение нового термодатчика, в случае выхода со строя, намного легче. Такие виды термодатчиков устанавливаются в твёрдые напольные покрытия (под плитку или керамогранит).

Другая разновидность датчиков, рекомендованных под ламинат, ковролин, то есть мягкие виды напольного материала, представляют собой специальные цилиндры из пластика, которые подключаются к концу электрического кабеля.

Принцип работы термодатчика очень прост, при изменении температуры сопротивление его меняется, тем самым давая сигнал терморегулятору на включение или отключение системы тёплый пол от 220 В, самой распространённой в быту сети.

Оценка

Вокруг теплых полов сложилось (вернее, было искусственно создано маркетологами производителей и продавцов) много мифов. Сегодня мы постараемся развеять некоторые из них. Однако начать стоит с заявлений, соответствующих действительности.

Факты

Пленочный теплый пол предельно прост в монтаже. Он не требует укладки в стяжку: нагреватели монтируются непосредственно под чистовое покрытие пола (ламинат, линолеум или паркет);

Греющая пленка укладывается перед монтажом чистового напольного покрытия

Как и любой другой теплый пол, пленочный создает ни с чем несравнимое ощущение комфорта. Ходить по полу с подогревом приятно, а играющий на нем ребенок никогда не простудится;
Воздух в помещении остается абсолютно свежим, и кислород в нем не выгорает, благодаря процессам тления пыли на высокотемпературных источниках тепла. Просто-напросто, ввиду отсутствия таковых;

Отопление теплым полом исключает сильный нагрев и выгорание кислорода

Наряду с прочими теплыми полами ИК-пленка обеспечивает определенную экономию электроэнергии. Экономия достигается за счет оптимального распределения тепла: максимальная температура на уровне пола, а под потолком воздух нагрет слабее всего.
Поскольку современные потомки Патрицианки имеют обыкновение ходить именно по полу, относительная прохлада в верхней части помещения лишь сокращает бесполезную утечку тепла через стены и перекрытия;

Температура в помещении при конвекционном и внутрипольном отоплении

Мифы

Ряд утверждений продавцов представляют собой, цитируя незабвенного Михаила Булгакова: «Случай так называемого вранья».

Опровержение: источником инфракрасного излучения является поверхность напольного покрытия. При этом длина волны зависит только от его температуры (чем она выше, тем короче излучаемые волны): водяной, инфракрасный или электрический теплый пол не дают никаких преимуществ на фоне конкурентов. В любом случае пол с температурой не выше 40 градусов излучает преимущественно в длинноволновой части ИК-диапазона.

Структура солнечного спектра с указанием длины волны. Как видите, солнце почти не излучает в коротковолновом ИК-диапазоне

Утверждение: пленочный теплый пол обеспечивает максимальную экономию электроэнергии, снабжая ваш дом дешевым теплом. При этом размер экономии относительно радиаторного отопления в фантазиях продавцов варьируется от 30-40 до 200-300%.

Опровержение:

Цель работы любой отопительной системы — компенсировать теплопотери здания через перекрытия и стены;

Структура теплопотерь в жилом доме

Теплопотери зависят от качества утепления ограждающих конструкций и от дельты между средней (подчеркиваем, средней!) температуры в помещении и температуры воздуха на улице. Они обратно пропорциональны термическому сопротивлению конструкций дома и прямо пропорциональны перепаду температуры;
Отопление теплым полом позволяет снизить среднюю температуру в доме с сохранением субъективного комфорта на 4-6 градусов. При +8°С (температура включения отопления) на улице уменьшение средней температуры в доме с 26 до 20°С даст 1,5-кратную экономию электроэнергии ((26-8)/(20-8)=1,5). А вот при уличной температуре в -30°С разница уменьшится до 12% ((26 — -30)/(20 — -30)=1,12).

Чем холоднее на улице, тем меньше выгода от отопления теплым полом

Утверждение: пленочный теплый пол абсолютно безопасен.
Опровержение: изоляция контактных клемм и токоведущих дорожек пленочных нагревателей выполняется битумными накладками, которые часто отстают от лавсана. Если залить нагреватель большим количеством воды, он превратится в разновидность электрического стула для любого человека, вставшего в лужу.

Уложенный на греющую пленку полиэтилен защитит ее от протечек

Монтаж

Чтобы установить ИК пленочный пол, надо выполнить ряд последовательных действий:

В первую очередь необходимо разработать проект и произвести все необходимые расчеты.
Обзавестись всеми нужными материалами и инструментами.
Произвести монтаж ИК пола.
Запустить систему и проверить функционирование.
Произвести чистовую отделку.

Расчёт площади

Главное отличительное свойство инфракрасного пленочного пола в том, что он не устанавливается под мебель. Поэтому производя расчет количества материала, которое потребуется и выбрав место размещения пленки, надо вычесть тот участок, где пленка не будет прокладываться.

Расчет общей площади помещения: S=a*b

Расчет площади обогрева: Sоб=S — (X, Y, Z) где, S — общая площадь помещения, м²; a, b — длина и ширина помещения, м; Sоб — площадь обогрева, м²; X, Y, Z — неподвижные или низкостоящие предметы интерьера (мебель, бытовая техника и т.д.).

Осуществляя расчет обогреваемой площади, учитывайте, что ИК пленка укладывается на расстоянии 100 мм и более к любой вертикальной поверхности.

Когда размер нужной площади выявлен, следующим шагом становится расчет мощности.

Мощность пленки	150 Вт/м²	220 Вт/м²
Основной источник отопления	Не менее 95 % площади	Не менее 70 % площади
Дополнительный источник отопления	Не менее 60 % площади	Не менее 40 % площади
Тип напольного покрытия	ламинат, линолеум, ковролин	паркет, ковролин

Расчет энергопотребления

Потребление энергии ИК пленочным полом: Э=S*k*T где, Э — энергопотребление, Вт/час; S — общая площадь помещения, м²; k — коэффициент пересчета (зависит от установленной температуры, если система включена на 50 % — коэффициент будет равен 0,56); Т — тепловая мощность пола, Вт.

Сумма затрачиваемых средств на отопление инфракрасным полом высчитывается, исходя из тарифа на электроэнергию в вашей местности.

Установка терморегулятора позволяет сократить расходы на ИК тёплый пол примерно на 35 %.

Расчет мощности

Если площадь помещения, которое планируется обогреваться пленочным полом, очень большая — для монтажа такой системы понадобится несколько комплектов ИК пленки. В такой ситуации нужно суммировать их мощность.

Использование нескольких комплектов ИК плёнки: Pобщ = P1+P2+…+Pi

Использование части комплекта: Pобщ=1,10*L
где, Pобщ — общая мощность пленочного пола, Вт; P1…Pi — мощность отдельно взятого комплекта пленки, Вт; L — длина инфракрасной пленки, которая используется при монтаже, м; 1,10 — коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов

Главное предназначение терморегулятора для инфракрасного теплого пола — регулирование степени обогрева.

Если вы подключаете сразу несколько комплектов пленочного пола, то нужны сразу несколько термостатов, поскольку мощность, которую потребляет теплый пол, суммируется.

Устанавливать терморегулятор рекомендуется на высоте от 15-20 см, над уровнем чистового покрытия.

Терморегулятор лучше размещать на стене, которая перпендикулярна направлению расположения полос.

Выделяется два способа подключения:

Зонирование и подсоединение каждой зоны к отдельному термостату.
Подсоединить твердотельное реле или магнитный пускатель. Осуществлять такое подключение самостоятельно нельзя, здесь нужны знания и навыки электрика.

Про кабельный тёплый пол можете прочитать тут.

Монтажные работы

Непосредственно монтаж состоит из таких этапов:

Подготовка поверхности пола, очистка от мусора.
Укладка теплоизолятора.
Прокладка кабеля для термодатчика и для питания системы.
Монтаж и подсоединение инфракрасной пленки.
Устройство декоративного покрытия.

Далее рассмотрим монтаж инфракрасного теплого пола непосредственно под декоративное покрытие без использования цементно-песчаной стяжки. Так как не все углеродные пленки рассчитаны на монтаж в массив пола.

Установка терморегулятора

Перед началом работы бетонный пол необходимо очистить от мусора и тщательно подмести. При наличии непрочных участков их необходимо разбить и выровнять клеем для плитки или цементно-песчаным раствором.

Далее размечают место под установку терморегулятора. Его необходимо монтировать на стене в отдалении от источников тепла на высоте 1,2-1,5 м. На выделенном месте с использованием специальной коронки высверливается отверстие под габариты терморегулятора. От него устраивается штраба до пола, в которую будут монтироваться кабель для датчика и питающий провод.

В подготовленное место подводится электрический кабель от щита.

Место под регулятор температуры.

Монтаж теплоизолятора

На очищенный пол стелется рулонный термоизолятор. Вспененный полиэтилен необходимо укладывать полосами отражающей стороной вверх. Полосы подкладки между собой склеиваются специальным алюминиевым скотчем.

К полу термоизолятор можно приклеить двухсторонним скотчем. Это делается для того, чтобы избежать его движения во время работы. После того как подложка устроена, приступают к монтажу непосредственно инфракрасной пленки.

Монтаж и подключение нагревательной пленки

По заранее размеченному плану нарезается пленка таким образом, чтобы не нарушать токопроводящие полосы. Куски плёнки раскладываются на подготовленный теплоизолятор в строго определенной последовательности, которая изначально рассчитана на плане. Пленку теплоизолятора приклеивают двусторонним скотчем с нижней стороны.

На расстоянии около метра от стены размечают место для установки термодатчика. Его устанавливаем между двумя полосами нагревательной пленки. Место выбирается так, чтобы хватило кабеля до терморегулятора. Термодатчик жестко приклеивается к теплоизолятору скотчем.

Далее, от терморегулятора прокладывается электрокабель. Он подключается к одному из концов нагревательной пленки с использованием специальных посеребренных контактов. Контакты необходимо закрепить в пленке таким образом, чтобы они плотно касались токопроводящих жил.

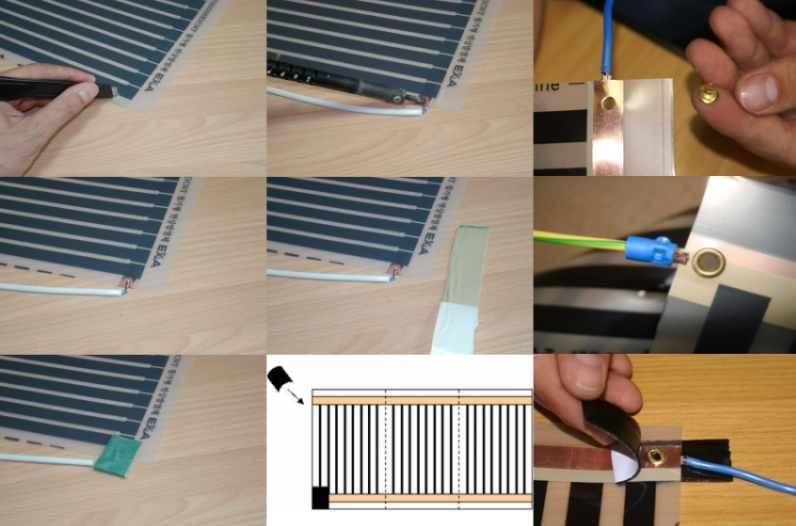

Подключение контактов.

Такими же контактами и кусочками электропровода соединяются отдельные полосы инфракрасной пленки между собой. Место установки токопроводящих контактов защищается специальными самоклеящимися накладками, которые не проводят ток.

Укладка декоративного покрытия

Перед установкой декоративного покрытия, необходимо провести тестовый пуск. Для этого кратковременно подается питание на всю систему. После чего можно приступать к монтажу декоративного покрытия.

Независимо от того, что будет использоваться – ламинат, ковролин, линолеум, инфракрасную пленку необходимо защитить специальным покрытием. Для этого чаще всего применяют ПВХ пленку, которая равномерно расстилается по всему пространству.

При использовании ламината его можно монтировать непосредственно на ПВХ пленку с соблюдением техники безопасности. Если планируется использовать мягкое покрытие типа линолеума или ковролина, то сверху по ПВХ пленке нужно устроить жесткий настил из ДСП или OSB плит. Это необходимо для защиты инфракрасной пленки от продавливания и воздействия чрезмерной нагрузки.

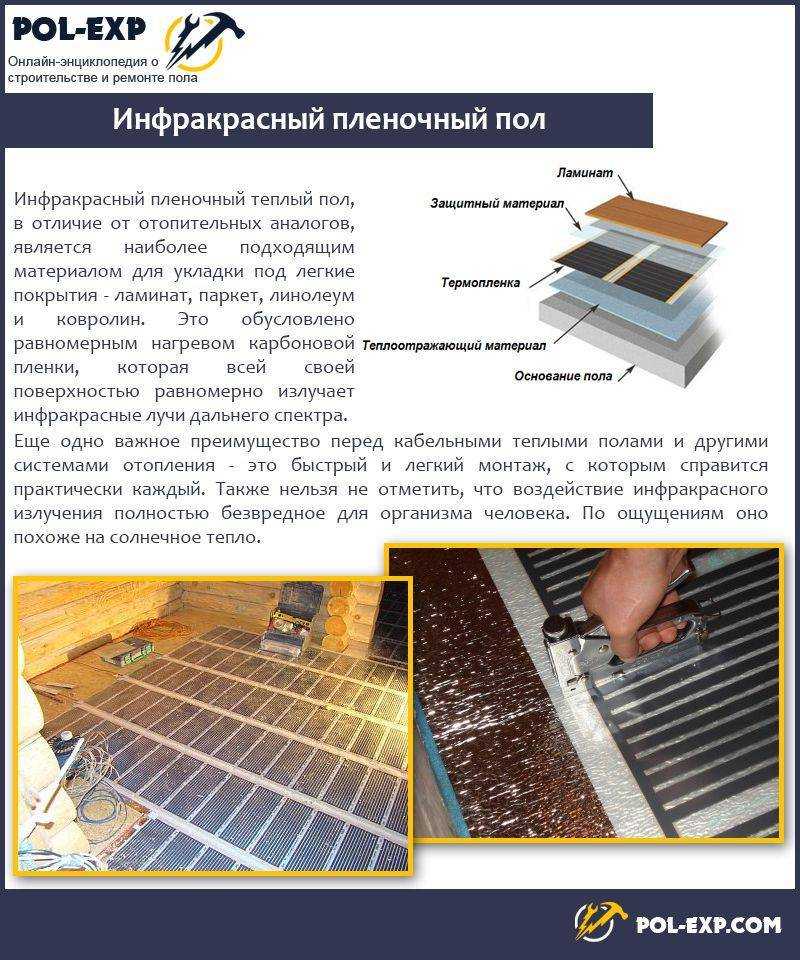

Состав «пирога» инфракрасного теплого пола.

Можно ли укладывать пленочный пол под плитку?

Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную

Таким образом, монтаж этой системы под кафель можно производить смело.

Монтаж пленочного теплого пола

Инфракрасная пленка для пола

В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов

Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ

Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.
Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.

У инфракрасного теплого пола есть свои минусы

В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.

Пленочный теплый пол Heat Plus

Преимущества пленочного теплого пола

К достоинствам монтажа пленочного пола относится:

небольшие расходы на энергоносители благодаря качественной теплоотдаче, эффективному обогреву помещения и невысокой мощности потребления;
отсутствие необходимости создавать бетонную стяжку для финишного покрытия;
безопасность для здоровья детей, домашних животных и всех жителей дома. Длина тепловой волны составляет до 20 мкм, данное значение не наносит вреда обитателям квартиры;
можно самостоятельно сделать монтаж пленочного теплого пола, не требуется привлекать мастеров или приобретать дорогостоящую технику, достаточно следовать инструкции;
если правильно подключить теплый пол, он способен прослужить до 30-40 лет;
при смене места жительства, возможно снять пленку и повторно эксплуатировать ее в новой квартире или частном доме. Это выгодно отличает ее от прочих разновидностей отопительных систем. Главное условие – использование в качестве напольного покрытия ламинат, паркет, линолеум или ковролин (эти типы покрытия легко демонтируются и не повреждают инфракрасный пол);
пленка обеспечивает отопление помещения за счет инфракрасного излучения. В отличие от других видов обогрева, оно не уменьшает влажность воздуха. Это способствует хорошему самочувствию жителей.

Отдельно отметим, что электрический пленочный теплый пол способен стать не единственной системой отопления. Подобную конструкцию также возможно использовать, установив пленку под отделочные материалы потолка либо стен за счет малой толщины.

Технические характеристики нагревательной пленки

Перед приобретением пленочного пола рекомендуется тщательно изучить предлагаемые на рынке модели, чтобы выбрать наиболее оптимальный вариант по качеству и стоимости. Для этого требуется разобраться в отличиях и технических параметрах разных вариантов.

При покупке термической пленки желательно обратить внимание на следующие характеристики:

мощность – всегда указана из расчета на один погонный метр. Как правило, подходящим значением является 44-68 Вт;
температура плавления – указывается 130 градусов, однако в процессе эксплуатации она не должна повышаться выше 55 градусов Цельсия;
процент и/к излучения в общем частотном спектре – рекомендуется значение выше 95%;
толщина материала – наиболее распространенная толщина равна 0.4 мм;
длина и ширина пленочного полотна – в большинстве случаев 8 х 0.5 м. Определяется исходя из площади помещения.

Материалы, которые нам понадобятся

Если вы планируете самостоятельно смонтировать инфракрасный пол с финишным покрытием (кафельной плиткой), следует, запастись нужным материалом и инструментом.

Требуется купить:

термоплёнку с набором зажимов;
электропровод;
температурный регулятор;
изоляционный битумный материал;
теплоизоляцию;
армирующее изделие;
полиэтиленовую плёнку;
сухую самовыравнивающуюся смесь;
плиточный клей;
строительный скотч.

К инструментам, которые потребуются при монтаже инфракрасных тёплых полов под плитку относятся: мультиметр, рулетка, отвёртка, угольник, метр, кусачки и резиновый молоточек.

Если купить стандартный набор плёночного пола, то в него входят кроме самой термоплёнки, зажимы, электропровода, изоляционный битумный материал с самоклеящейся основой.

С чего начать монтаж инфракрасного пола своими руками?

Перед установкой пленки нужно определить площадь, где будет проводиться монтаж. Иными словами это свободное место, где могут находиться негабаритные предметы быта, легкие составляющие интерьера. Под увесистой мебелью и техникой пол не сможет дать нужного тепла. Кроме того, так может возникнуть возгорание.

Мощность 1 м2 пленки будет зависеть от полезной площади. Так, для 20 м2 и менее целесообразна установка мощного обогрева. Всегда можно найти полезную информацию на форумах, прочесть отзывы других пользователей или посоветоваться со специалистом в области отопления.

Также осуществлять регулировку можно с помощью термостата. Это позволит настраивать систему на необходимую мощность при разных наружных температурах. Соответственно достигается и определенная экономия.

терморегулятор инфракрасного пола

Монтаж инфракрасных полов своими руками (видео представлено ниже) включает в себя процесс соединения матов проводами. Лучше всего купить многожильный кабель из меди. Выбор связан с тем, что нагревательные каналы, к которым провод будет подсоединяться, созданы из того же материала.

Выбираем подходящую пленку

Если вы собираетесь монтировать пленочный теплый пол без привлечения специалистов, начните с главного – с выбора подходящей пленки. Необходимо определиться, какая роль отводится этому источнику тепла. Выберите пленку мощностью 180-200 Вт/м², если она будет единственным источником тепла в помещении. В остальных случаях достаточно мощности 100-130 Вт/м².

Что касается ширины пленки, то здесь необходимо ориентировать на схему укладки. Данную схему следует нарисовать самостоятельно, определившись с местами установки мебели. Там, где будут стоять мебельные элементы без ножек, теплые полы не нужны – здесь они придут в негодность из-за перегрева. В зависимости от размеров комнаты и габаритов прогреваемых участков, выберите пленку подходящей ширины.

Отзывы некоторых специалистов свидетельствуют о том, что пленочный теплый пол под плитку лучше не укладывать. Они советуют отдать предпочтение другим видам греющего оборудования, например, нагревательным матам.

Выбирая пленку под теплый пол, необходимо обратить внимание на будущее напольное покрытие. В случае с инженерной доской, ламинатом или линолеумом достаточно взять самый простой пленочный материал

Если планируется укладка кафельной плитки или керамогранита, необходимо приобрести перфорированную пленку – в ней имеются небольшие отверстия, обеспечивающие надежное сцепление применяемых смесей с черновыми полами.

Принцип действия теплого полового покрытия

Пленочный теплый пол функционирует на основе принципа инфракрасного излучения. Данная технология на сегодняшний день достаточно распространена, она применяется в качестве нагревательного элемента под ламинат, линолеум, ковролин, паркет и даже керамическую плитку. При определенных условиях допускается подогрев подобным методом деревянного пола. Также пленку можно размещать в деревянных или гипсокартонных навесных потолках.

Обогрев инфракрасными лучами от пола воспринимается людьми как солнечное тепло из-за одинаковой природы источника. Конструкция состоит из нескольких полотен пленки, которая укладывается особым образом на поверхность пола. В дополнение к основному материалу в наборе идут необходимые кабели и стержни. После монтажа пол подключается к электросети, которая используется в быту, и размещается напольное покрытие.

Принцип действия несколько отличается от стандартных конвекционных технологий отопления. По факту инфракрасное излучение не приводит к нагреву воздуха и, следовательно, электроэнергия не тратится на нагрев мебели и прочих предметов, которые расположены вне зоны обогрева.

Достоинства и недостатки

Пленочный пол очень ценится мастерами и собственниками жилья благодаря тому, что он имеет массу достоинств. К сожалению, система не лишена и ряда недостатков. Для начала стоит поговорить о плюсах использования данных нагревательных элементов.

Смонтировать такой подогрев можно за считанные часы, после чего можно сразу приступать к обустройству чистового пола. Таким образом, экономится немало свободного времени. Более того, окончив монтаж нагревательной пленки, ее можно сразу же включать и использовать.
Расход электроэнергии невелик – если сравнить данную систему с кабельными теплыми полами, то расход электричества будет на 20% меньше, чем в первом случае.
Такой пол не будет влиять на увеличение высоты уровня чернового пола. Максимальный подъем составит всего 3-4 мм, а значит, корректировать дверные проемы и прочие элементы в помещении не придется.
С монтажом справится любой человек, имеющий элементарные знания о том, как владеть самыми простыми инструментами.
Такие системы нагреваются очень быстро, прогрев идет равномерно.
Полы способны выносить достаточно большие нагрузки. Их можно обустраивать даже в спортзале – системе подогрева не будет ничего из-за того, что по поверхности отделочного напольного материала кто-то активно прыгает.
Полы безопасны для здоровья и даже не пересушивают воздух в помещении.

Но и недостатки у материала, как было выше сказано, есть

Их важно знать, чтобы не было потом неприятных сюрпризов. Минусы использования заключаются в следующем

Тем, кто не знает элементарных правил работы с электричеством, подключить такой пол может быть сложно.
Пленку важно правильно разрезать по определенным местам, иначе система не будет функционировать как нужно.

Поверхность чернового пола должна быть выровненной обязательно. Так что иногда от выполнения стяжки отказаться совсем не получится.
Это – не дешевая система подогрева.
Укладка может быть произведена только на открытом участке пола, то есть под мебелью укладывать пленку запрещается.

ИК пленка прослужит минимум 10-20 лет

Устройство и принципы работы

Теплый инфракрасный пленочный пол — это полиэтиленовая термостойкая пленка, в ней находятся полосы карбоновой пасты, которая соединяется медными шинами, также впаянными в пленку. Именно по этим шинам к углеродному материалу (чаще всего карбону) происходит подача электрического тока.

Устройство ИК плёнки для тёплого пола

Благодаря тому, что ток проходит через карбон, он выделяет максимум тепла. Полосы скомбинированы по пару штук в одном блоке. По разделительной полосе между блоками вы можете их разрезать, что значительно облегчает монтаж.

Подобная конструкция выгодна еще и тем, что в случае повреждения одной или нескольких полос, вся остальная лента будет функционировать. Поскольку промежуток между полосами маленький, то даже при поломке нескольких деталей пол будет равномерно сохранять тепло.

Линия разреза инфракрасной плёнки

Такая система отопления характеризуется экологичностью.

Во многих странах мира учеными давно приведены обоснования и доказательства благоприятного воздействия инфракрасных лучей на все живые организмы и абсолютной их безвредности для здоровья человека.

В таблице ниже приведены технические показатели и характеристики ИК теплого пола.

Характеристика	Особенности
потребляемая мощность 1 м², Вт/м.ч	45-67
ширина термопленки, см	50
максимальная допустимая длина полосы термопленки, м	8
температура плавления термопленки, °С	130
питание	220 В/50 Гц
длина волны обогрева ИК, мкм	5-20

Количество расходуемой электроэнергии инфракрасного теплого пола зависит от размера участка и режима эксплуатации. Различные фирмы, выпускающие такие системы отопления предлагают свои модификации ИК полов. Все они имеют примерно идентичные характеристики и показатели, поэтому какому из них отдать предпочтение зависит только от вас.

Толщина термопленки — 0,4 мм. Благодаря этому ее можно монтировать под паркет, плитку, ламинат, линолеум. Помимо этого пленку вы можете установить на стены и потолок, чтобы максимально обогреть всю комнату.
