Трёхфазное или однофазное подключение
В сети обмотки смещены на 120 градусов. Если представить этот сдвиг в виде 2-х вращающихся векторов — они тоже размещены под таким же градусом наклона.
И линейное напряжение не будет равняться сумме векторов. Другими словами, представьте прямой угол (равный 90 градусам), линии которого по 220 В. Если их соединить, чтобы образовать полноценный треугольник — расстояние для соединения будет равно 380 В, как показано на фото внизу.
Подключение сети было уже разобрано вверху. Про подключение однофазного прибора ничего не было сказано. Но вы уже знаете, что однофазный имеет целых 4 провода подключения, в отличие от устройства с тремя фазами.
- На первую клемму подается питание-фаза.
- Вторая клемма является выходом нагрузки электропотребителя.
- Ноль приходится на третью клемму.
- Выход нулевой подается на четвертую.
Т.е. первый и второй провода проходят через автомат и входят в саму квартиру. А остальные 2 приходятся на нулевое заземление. Примерами однофазных потребителей являются розетки.
Защитные и профилактические мероприятия
Полностью защититься от КЗ практически невозможно, поскольку во многих случаях оно происходит под влиянием случайных факторов. Поэтому основная роль отводится профилактическим мероприятиям, от чего зависит снижение вероятности аварийных ситуаций.
В обязательном порядке планируется и выполняется следующее:
- Контроль и определение состояния изоляционного слоя токоведущих частей электроустановок или ЛЭП. В помещениях производственного назначения изоляция проводов проходит испытание 1 раз в 3 года или чаще. Домашние сети нормируются сроками максимальной эксплуатации. Например, скрытая проводка из медного провода может эксплуатироваться в течение 40 лет.
- Перед тем как найти скрытую проводку перед сверлением стен, необходимо заранее свериться со схемой или проектом электрических сетей. Это существенно снизит вероятность повреждений, хотя более точные результаты можно получить только с помощью специального поискового прибора.
- Выходя из дома следует отключать все электроприборы, особенно мощное оборудование – нагреватели, электроплиты, посудомоечные машины и т.д.
- В помещениях, где есть признаки повышенной влажности, количество электрических устройств должно быть минимальным. Допускается эксплуатация приборов только с соответствующим классом защиты.
- Не должна подключаться к сети поврежденная электротехника.
- Не выходить за рамки установленных норм потребления электроэнергии.
Большое значение имеет использование защитных средств в электрической цепи – автоматов или плавких предохранителей. Они устанавливаются на вводе и на всех внутренних линиях проводки. В случае короткого замыкания произойдет срабатывание и сеть окажется обесточенной. Отработанные предохранители заменяются аналогичными устройствами того же типа. Элементы с меньшими номиналами приведут к ложным срабатываниям, а превышение допустимых токов вызовет повреждение оборудования и проводов.
Измерение тока КЗ
Расчёт КЗ необходим для правильного подбора устройств, способных защищать цепи от этого явления, поэтому крайне важно знать, до какой величины может подняться ток при замыкании в определённой точке. Выполнение работ предполагает определение сопротивления линии от места измерений до трансформаторной подстанции. Затем по результатам выполняется расчёт токов трёхфазного КЗ или однофазного, в зависимости от типа используемой электролинии.
Затем по результатам выполняется расчёт токов трёхфазного КЗ или однофазного, в зависимости от типа используемой электролинии.
При возникновении аварийной ситуации замыкания фазы на фазу или на корпус фактически появляется новая электрическая цепь — «петля» короткого замыкания. Есть несколько способов, с помощью которых можно определить величину сопротивления линии КЗ:
- метод вычисления напряжения в обесточенной цепи;
- способ определения падения разности потенциалов на нагрузочном импедансе;
- измерение полного сопротивления цепи.
Посчитать импеданс петли можно, создав искусственное короткое замыкание. Для этого используют специальные приборы. Они позволяют сначала измерить напряжение без подключённой нагрузки, а затем при включении малоомного резистора (до 10 Ом) в течение короткого времени (порядка 10 миллисекунд).
Полное сопротивление линии состоит из активной и реактивной составляющей. Расчёт выполняют по формуле: Z = √ (R2 + (Xl + Xc)2). Чтобы рассчитать импеданс линии, состоящей из множества элементов, используют эквивалентную схему, состоящую из резисторов. Все данные трансформаторов, линий, различных электрических компонентов, необходимые для расчётов, приведены в справочных таблицах. Выполняя приведение, получают простую схему, состоящую из двух сопротивлений — активного и реактивного.
Выполнять можно расчёт токов КЗ в именованных единицах и относительных. Для нахождения номинальных параметров системы применяют стандартные формулы: Zn = U / P и I = P / √ (3 * U). Связь между единицами можно установить, выразив параметры через базисные значения. Z = Zn * (Un 2/Sn). При упрощённых вычислениях принято делать расчёт токов КЗ в относительных единицах.
Как выяснить свою схему

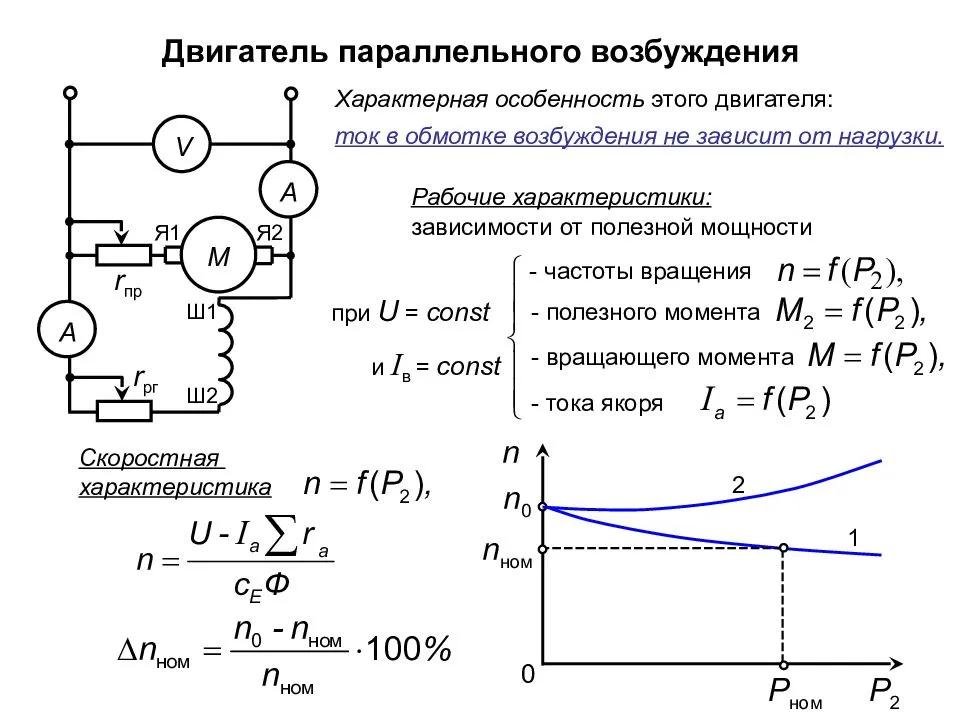

Молодые специалисты (электрики) должны понимать, какая перед ними схема. Примеры для понимания будут рассмотрены на самом примитивном асинхронном двигателе.
Стоит сразу отметить, что у каждой цепи есть свое начало и конец. Старт всегда обозначается крупной точкой. Двигатель с тремя проводами используют во всех промышленных зданиях. Мощности для него требуется минимум.

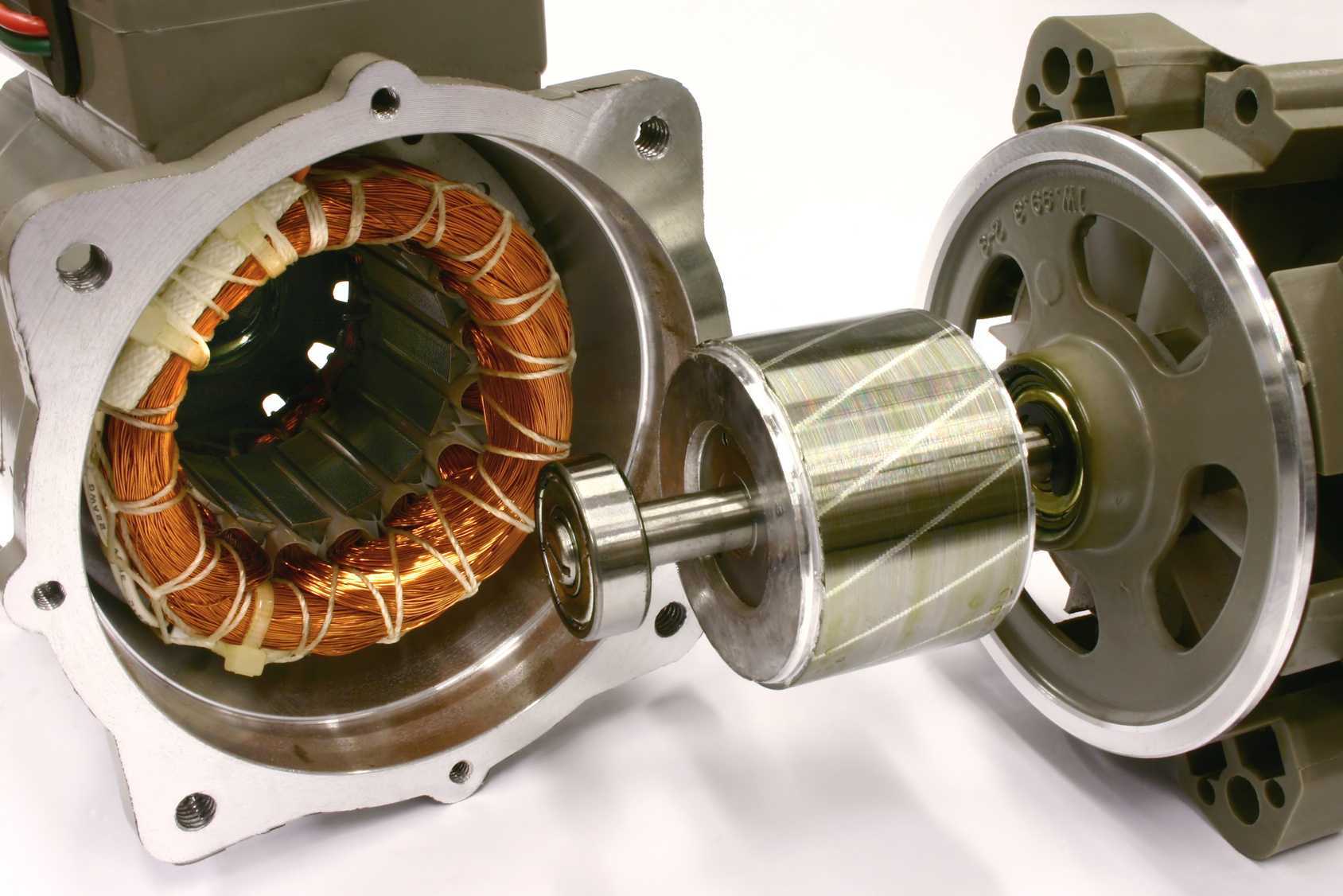

Все обмотки распределяют по кругу, смещая на 120 градусов. Далее подключается клеммная коробка в распределительную, где находится 6 клеммников. Каждый из них подключается к концам 3-х обмоток.
Далее заводится система в клеммную коробку и подключается к соответствующим клеммникам. Остается замкнуть цепь. Делают это двумя способами.

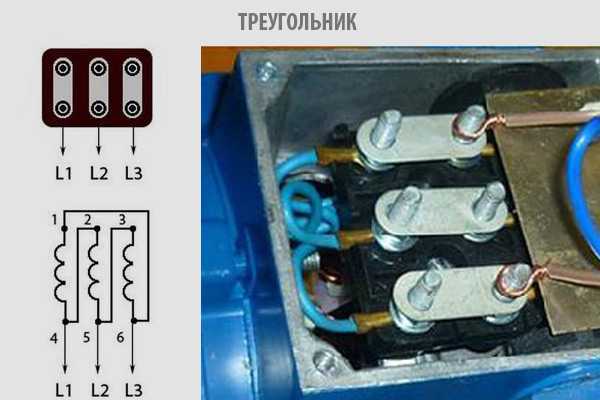

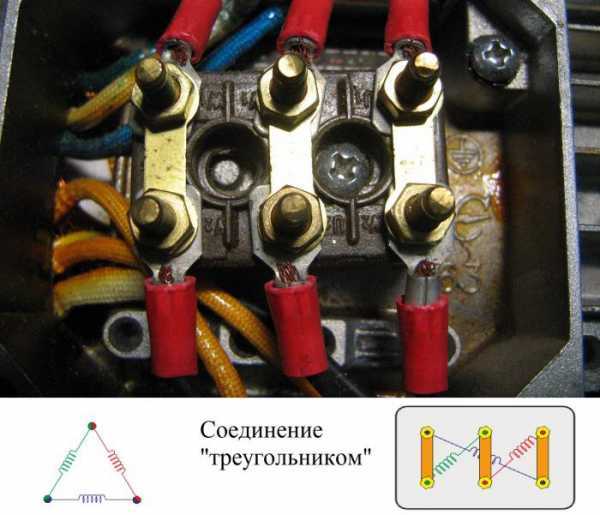

Схема “Треугольник”
Чтобы получилась схема-треугольник, нужно подключить конец 1-ой катушки к началу другой. Когда ток пропускается через фазы — становится заметно, что электричество переходит из одной фазы в другую.
А как соединить между собой фазы, ведь будет короткое замыкание? Замыкание не произойдет, т.к. ток проходит через обмотку, а она создает сопротивление.
Это то же самое, если поместить между двумя фазами лампу — она просто зажжется, и замыкания не произойдет!
Схема “Звезда”
Второй способ, как силу тока в трехфазной цепи распределить по катушке — это подсоединить их друг к другу в виде звезды. Для этого нужно концы 3-х обмоток соединить вместе.
Точка соединения всех концов является нейтральной. Для полного подключения потребуется контактор (устройство, способное проводить и отключать токи).
Начало обмоток подключают к потребителю энергии. Линейные провода можно назвать А, В, С.
Точка N называется нейтральной, но если она соединена с землей, то нулевой. Напряжение между линейным проводом и нулевой точкой называется фазным. Обозначается оно Y с индексом А.

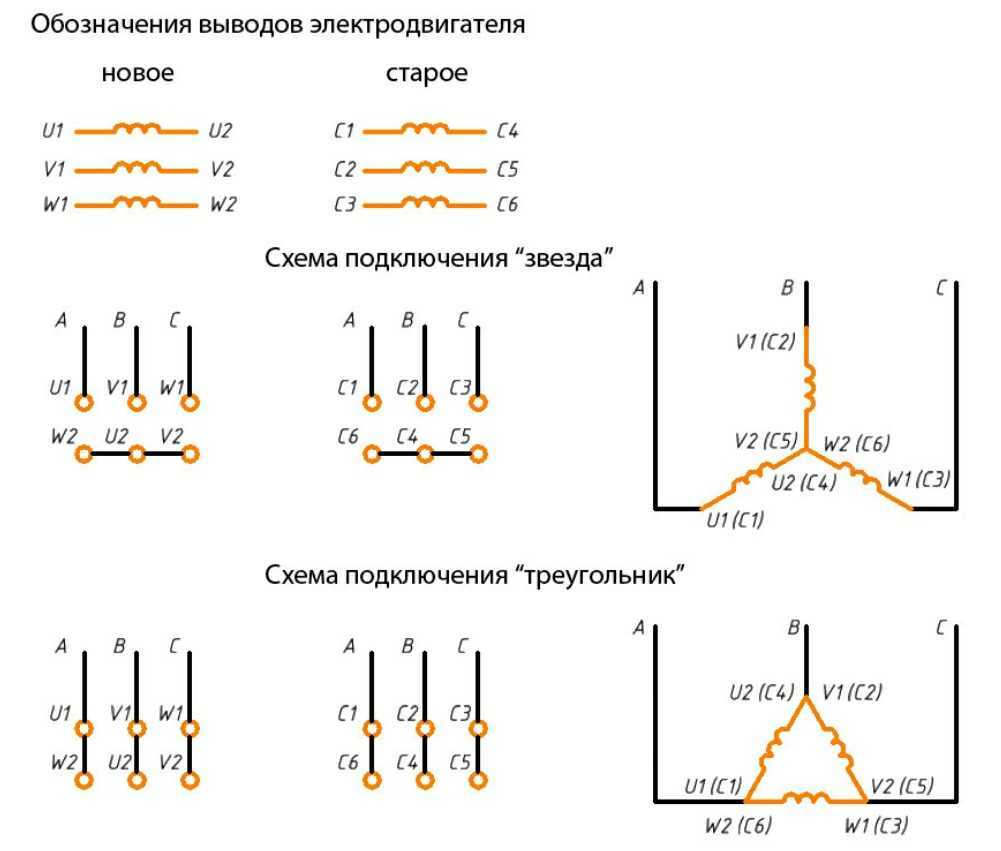

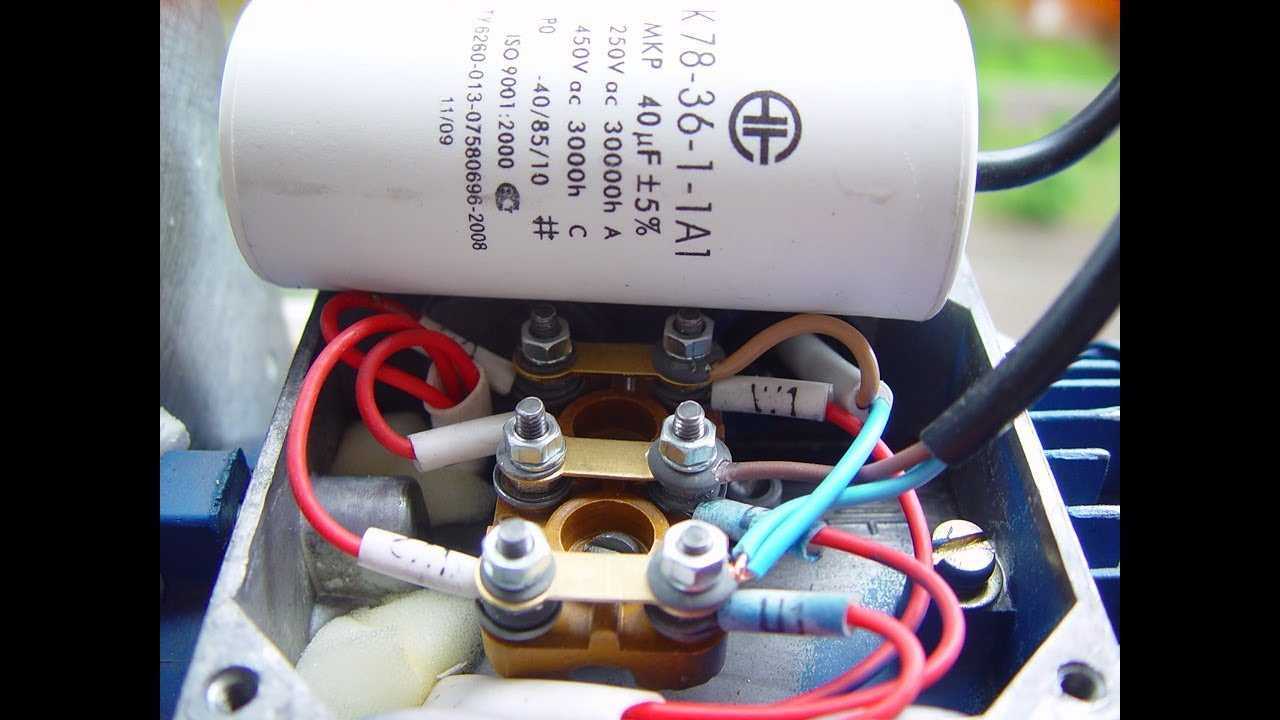

Схемы соединения электродвигателя в звезду и треугольник:
Расчет токов короткого замыкания
2015-03-07 27862 Расчет токов короткого замыкания (КЗ) необходим для выбора аппаратуры и проверки элементов электроустановок (шин, изоляторов, кабелей и т. д.) на электродинамическую и термическую устойчивость, а также уставок срабатывания защит и проверки их на чувствительность срабатывания. Расчетным видом КЗ для выбора или проверки параметров электрооборудования обычно считают трехфазное КЗ. Однако для выбора и проверки уставок релейной защиты и автоматики требуется определение и несимметричных токов КЗ.
Расчет токов КЗ с учетом действительных характеристик и действительных режимов работы всех элементов системы электроснабжения сложен.
Поэтому для решения большинства практических задач вводят допущения, которые не дают существенных погрешностей:
— трехфазная сеть принимается симметричной;
— не учитываются токи нагрузки;
— не учитываются емкости, а следовательно, и емкостные токи в воздушной и кабельной сетях;
— не учитывается насыщение магнитных систем, что позволяет считать постоянными и не зависящими от тока индуктивные сопротивления всех элементов короткозамкнутой цепи;
— не учитываются токи намагничивания трансформаторов.
В зависимости от назначения расчета токов КЗ выбирают расчетную схему сети, определяют вид КЗ, местоположение точек КЗ на схеме и сопротивления элементов схемы замещения. Расчет токов КЗ в сетях напряжением до 1000 В и выше имеет ряд особенностей, которые рассматриваются ниже.
При определении токов КЗ используют, как правило, один из двух методов:
— метод именованных единиц – в этом случае параметры схемы выражают в именованных единицах (омах, амперах, вольтах и т. д.);
— метод относительных единиц – в этом случае параметры схемы выражают в долях или процентах от величины, принятой в качестве основной (базисной).
Метод именованных единиц применяют при расчетах токов КЗ сравнительно простых электрических схем с небольшим числом ступеней трансформации.
Метод относительных единиц используют при расчете токов КЗ в сложных электрических сетях с несколькими ступенями трансформации, присоединенных к районным энергосистемам.

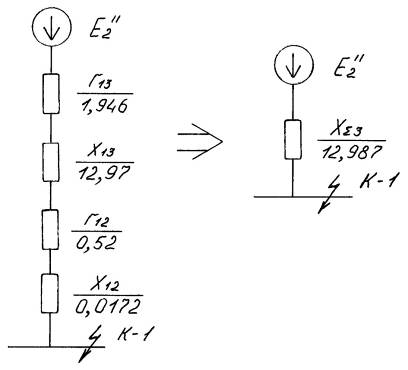

Если расчет выполняют в именованных единицах, то для определения токов КЗ необходимо привести все электрические величины к напряжению ступени, на которой имеет место КЗ.
При расчете в относительных единицах все величины сравнивают с базисными, в качестве которых принимают базисную мощность одного трансформатора ГПП или условную единицу мощности, например 100 или 1000 МВА.
В качестве базисного напряжения принимают среднее напряжение той ступени, на которой произошло КЗ (Uср = 6,3; 10,5; 21; 37; 115; 230 кВ). Сопротивления элементов системы электроснабжения приводят к базисным условиям в соответствии с табл. 3.1.
Средние удельные значения индуктивных сопротивлений воздушных и кабельных линий электропередачи
| Линия электропередачи | xуд, Ом/км |
| Одноцепная воздушная линия, кВ: | |
| 6−220 | 0,4 |
| 220−330 (при расщеплении на два провода в фазе) | 0,325 |
| 400−500 (при расщеплении на три провода в фазе) | 0,307 |
| 750 (при расщеплении на четыре провода в фазе) | 0,28 |
| Трехжильный кабель, кВ: | |
| 6−10 | 0,08 |
| 0,12 | |
| Одножильный маслонаполненный кабель 110−220 кВ | 0,16 |

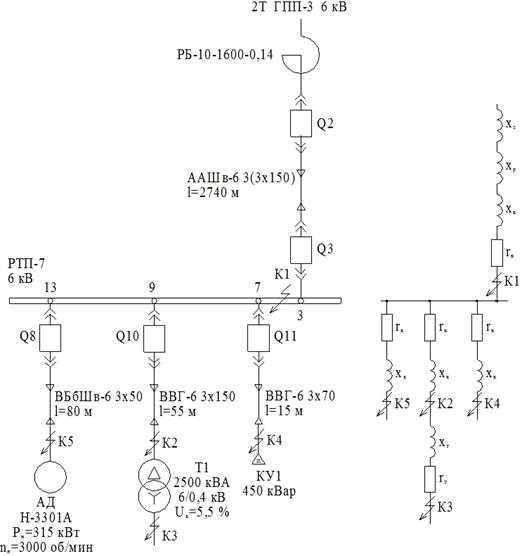

Расчет токов КЗ начинают с составления расчетной схемы электроустановки. На расчетной схеме указываются все параметры, влияющие на величину тока КЗ (мощности источников питания, средне номинальные значения ступеней напряжения, паспортные данные электрооборудования), и расчетные точки, в которых необходимо определить токи КЗ. Как правило, это сборные шины ГПП, РУ, РП или начало питающих линий. Точки КЗ нумеруют в порядке их рассмотрения начиная с высших ступеней.
Какая сила тока трехфазной сети
На практике часто мощность электроприбора является известной величиной. Поскольку в большинстве случаев для питания используется напряжение 220 В, то имеются все необходимые данные для расчета силы тока. Эта величина важна, чтобы сравнить ее с предельно допустимой для используемых проводов, розеток и удлинителей.
Вам это будет интересно Особенности мегаваттов и киловаттов
Важно! Слишком сильный ток может вызвать перегорание предохранителей или порчу используемого удлинителя. Трехфазная система с нейтралью. Трехфазная система с нейтралью
Трехфазная система с нейтралью
Для определения силы тока можно воспользоваться формулой мощности: P = кв. корень(3) * U(l) * I(l) * cos(«фи«).
Здесь можно использовать известные данные:
- P — мощность электроприбора, известная из его инструкции по эксплуатации;
- U(l). В большинстве случаев речь идет о напряжении 220 В (для устройств с трехфазным питанием эта величина будет равна 380 В).
Значение и формула для cos («фи») обычно точно неизвестны. Их берут из технического паспорта прибора или обращаются за этой информацией к справочникам. Как правило, для определенных типов приборов такая величина известна. Например, она близка к 1 у нагревательных приборов, а у электродвигателей равна 0,7-0,9.
Таким образом на основе приведенной формулы можно посчитать силу тока на основании известных данных.
Прибор для измерения мощности — ваттметр
Причины возникновения короткого замыкания
Коротит проводка — причины и способы устранения проблемы
Несмотря на то, что этот нежелательный аварийный процесс считается случайным, на его создание могут влиять следующие причины, связанные с некачественным монтажом или неправильной эксплуатацией электрического оборудования (цепей). Вот основные причины появления короткого замыкания:
- Снижение качества изоляции токоведущих проводников. Это одна из самых распространенных причин перехода сети в режим КЗ, который возникает вследствие пересыхания, механического повреждения или разрушения изоляции между проводниками с разным потенциалом. Чаще всего все перечисленные причины снижения сопротивления изоляции и её разрушения связаны с воздействием на неё вредных факторов, на которые она не рассчитана. Например, при длительном воздействии солнечных лучей на изоляцию, которая боится ультрафиолетового излучения, происходят пересыхание, потрескивание и, как следствие, короткое замыкание.
Нужно отметить! У любой изоляции есть свой срок использования, старение её приводит к аварийным режимам.
- Изменение физических параметров электрической сети, например, перенапряжение. Такое явление возможно во время грозы, а именно попадания молнии в проводник с током.
- Неправильная коммутация, ошибки монтажа или укладки кабеля, с несоответствием техническим условиям, заявленным заводом производителем.
Любой электромонтажник или электромонтер не застрахован от ошибочных, неправильных действий при монтаже электропроводки или при выполнении оперативных переключений. В низковольтных цепях такие ошибки менее опасны, чем в высоковольтных цепях с мощными источниками энергии, например, на высоковольтных силовых подстанциях электроснабжения. Даже с современными элементами и устройствами защиты от превышения нагрузок процесс КЗ в силовых высоковольтных цепях опасен не только для оборудования, но и для обслуживающего персонала, из-за появления мощной электрической дуги.
- Длительная эксплуатация электрического оборудования и линий в режиме перегрузок или в условиях с завышенными температурами окружающей среды. Это приводит к перегреву изоляции между обмотками электрооборудования, значит, происходит снижение сопротивления изоляции, которое в какой-то момент достигает критического значения.
Выполнение монтажа качественными материалами, правильная организация работ в электроустановках, а также своевременное обслуживание, с заменой повреждённых участков линии, снизят риск появления короткого замыкания.
Расчет автоматов
В этой статье рассмотрим базовые параметры, по которым выполняется расчет автоматического выключателя. Автоматический выключатель – защитный аппарат, который рассчитан на отключение любых сверхтоков в защищаемой цепи в пределах своей чувствительности, прежде чем те вызовут какие-либо повреждения при тепловом воздействии на жилы и изоляцию самого проводника, а также на окружающие его материалы. Под сверхтоками следует понимать токи перегрузки и токи коротких замыканий. Ввиду необходимости защиты сети от токов КЗ и токов перегрузок в автоматических выключателях применяются комбинированные расцепители (тепловой и электромагнитный), выбор уставок которых рассмотрим ниже.
Расчет автоматов по нагрузке
На основании п. 3.1.4 ПУЭ номинал автомата выбирается наименьшим по расчетному току участка цепи или по току нагрузки электроприемников. Номинал автоматического выключателя по совместительству является уставкой теплового расцепителя. Расчет автоматов по мощности нагрузки сводится к простейшей формуле по оценке максимального тока нагрузки, если нам известна суммарная мощность электроприемников — IB=S/U (при однофазном подключении). После чего подбираем стандартный автомат с номинальным током не менее высчитанного по формуле.
При этом следует учитывать, что выключатель предназначен защищать не нагрузку, а проводник линии, ее питающий.
Основополагающим является следующее условие:
IB≤In≤Iz,
где IB — максимальный рабочий ток нагрузки, In — номинальный ток выключателя, Iz — длительно допустимый ток проводника линии.
См. таблицу расчетов автомата в зависимости от типа подключения и мощности, упрощающую выбор.
Расчет автоматов по току КЗ
Для бытового применения можно ограничиться выбором соответствующего диапазона токов мгновенного расцепления по типу автомата. Для этого вполне подходят типы В (от 3In до 5In) и С (от 5In до 10In). Выбор типа выключателей в зависимости от типа подключенной нагрузки приведен на рисунке.
Конечно, для более точного расчета следует рассчитать величину тока КЗ в конце защищаемого участка цепи, располагая при этом соответствующими исходными данными о питающей подстанции и характеристиках питающей линии. Данные расчеты в большинстве случаев выполняются в специализированных программных комплексах при проектировании новых и реконструкции старых объектов электроснабжения.
Для простых случаев ток однофазного замыкания в искомой точке можно рассчитать по формуле:
Zц определяется по формуле:
Для автоматических выключателей с комбинированным расцепителем допускается обеспечивать защиту от токов однофазного КЗ посредством одного из расцепителей (любого).
Полученное значение тока Iк должно удовлетворять условиям:
Ik≥6In – для теплового расцепителя по п.7.3.139 ПУЭ; Ik ≥1,25 IM – для электромагнитного расцепителя, где IM- уставка ЭМ расцепителя, 1,25- коэффициент, обеспечивающий чувствительность и срабатывание.
Главное, чтобы защитный аппарат обеспечил отключение защищаемого участка цепи при повреждении в конце линии, так как ток КЗ в данной расчетной точке наименьший.
Поиск поврежденного участка
Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.
Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.
Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.
Подготовка к поискам повреждения при КЗ
Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.
Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.
Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.
Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.
Поиск участка замыкания
Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.
В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.
Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.
Помощь измерительных приборов
Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.
Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.
Поиск виновника среди бытовых приборов
Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.
Народный метод
В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно
Разделение электропроводки на группы
Из-за использования в жилье большого количества таких электроприборов как стиральных машин, кондиционеров, бойлеров, различной аудио и видео техники возросла нагрузка на современную электропроводку. Кухонное помещение занимает первое место в доме по сосредоточению бытовых приборов – электроплита, холодильник, микроволновка, посудомойка, пароварка, электрический чайник и множество дополнительной техники, которая потребляет большое количество электроэнергии.
Например, трехфазный ввод (380 В) и чтобы избежать на нем перегрузки, все фазы должны быть равномерно распределены. В противном случае напряжение на фазных проводах будут различаться между собой в большую или меньшую сторону. В случае, когда имеется однофазное питание равное 220 В при перепадах напряжения в пределах от 150 до 280 В может привести к поломке электроприборов.
Также при такой работе происходит увеличение потребления электроэнергии у техники, которая не защищена от перепадов напряжения в сети
Поэтому очень важно грамотно распределить нагрузки по фазам
Распределение нагрузки в щетке 380 вольт в загородном доме
Для распределения нагрузки и обеспечения защиты и безопасности при эксплуатации электропроводка делится на группы. Такой способ позволит раздельно управлять подачей тока отдельных приборов или совокупностью электро потребителей. Этот метод удобен при проведении ремонтных работ, так как можно отключать нужную группу электропитания. При различных аварийных ситуациях – затопили соседи, был неудачно забит гвоздь в стену, который повредил проводку. Отключив аварийный блок, можно продолжать пользоваться остальными линиями.
Рекомендации по разделению:
Распределение по фазам при 380 вольтовом распределения автомата тов
- Крупные бытовые приборы, которые выступаю в роли мощных энергопотребителей, устанавливаются отдельно с монтажом защитного автомата в распределительном боксе. Такой техникой является электрическая плита, электрическая духовка, электрочайник, водонагревающее устройство, кондиционер, стиральная машина.
- Группа розеток, каждое помещение гостиную, спальню, детскую, кабинет рекомендуется изготовить индивидуальными блоками.
- Кухня является очень загруженной частью любого жилья, где розетки также следует сделать раздельно.
- Система освещения делается индивидуальным блоком, по возможности лучше сделать и освещение каждой комнаты по отдельности.
- Санитарный узел, который входит в пункт самых опасных помещений по системе электробезопасности, где имеется повышенная влажность, также должен быть выполнен отдельной группой.
Проверка времени срабатывания автомата в сетях 0,4кВ
В большинстве случаев защита кабельной линии выполняется автоматическими выключателями (или как их обычно называют, автоматами). Автоматический выключатель защищает кабельную линию двумя способами: от перегрузки (тепловая отсечка) и от короткого замыкания (электромагнитная отсечка).
И если перед вами стоит проблема правильного выбора автоматического выключателя, то выбрать его по перегрузке достаточно просто. Вы знаете (или можете посчитать) ток нагрузки. Номинал автоматического выключателя должен быть больше тока нагрузки. С этим всё просто.
С номиналом автомата разобрались, осталось выбрать его характеристику срабатывания. Всего бывает пять характеристик срабатывания автомата: B, C, D, K, Z. Автоматы с кривыми срабатывания K и Z очень редко используются, в основном применяются автоматы с характеристиками срабатывания B, C, D. Наиболее распространены автоматы с характеристикой C. Кривые срабатывания имеют схожую форму и отличаются только величиной электромагнитной отсечки или кратностью срабатывания. Кратность срабатывания — отношение величины аварийного тока, при котором происходит отключение автомата, к номинальному току автомата. Iк/Iном. Для автоматов с характеристикой B эта величина колеблется в пределах 3…5. Для автоматов с характеристикой C — 5…10. Для автоматов с характеристикой D — 10…20.
Рассмотрим автомат с характеристикой C. Производитель гарантирует, что автомат сработает, если ток короткого замыкания превысит номинальный ток автомата в 10 раз. Но может сработать и при превышении в 5 раз. Это зависит от внешних условий: температуры окружающей среды; был ли автомат под нагрузкой, когда произошло КЗ, или был отключен и его включили на КЗ из «холодного» состояния.
Что будет, если величина тока короткого замыкания меньше отсечки? Автомат всё равно может отключиться, т.к. уже сработает тепловая отсечка. Но это произойдёт не мгновенно, а спустя некоторое время. Допустимое время срабатывания автомата строго регламентировано Правилами Устройства Электроустановок (ПУЭ) и зависит от величины фазного напряжения. Согласно требованиям п.1.7.79 наибольшее допустимое время защитного автоматического отключения при фазном напряжении 220/230 В для системы заземления TN не должно быть более 0,4 с.
Итак, необходимо проверить время срабатывания автоматического выключателя. Еще данный расчет называют «расчет петли фаза-нуль». Для примера выполним проверку автомата с номинальным током 16 А с характеристикой C. Автомат установлен в групповом щите. Щит питается от ГРЩ, а ГРЩ от трансформаторной подстанции.
Параметры трансформатора: Номинальная мощность трансформатора Sн = 630 кВА, Напряжение короткого замыкания трансформатора Uк% = 5,5%, Потери короткого замыкания трансформатора Pк = 7,6 кВт.
Параметры питающей линии: Гр.27 от ЩО 1.2 – 60 м кабель 1х, ЩО 1.2 от ГРЩ3 – 80 м кабель 1х, ГРЩ3 от ТП 1126 – 217 м кабель АВВГнг 2x (4×185).
Параметры выключателя: Номинальный ток автоматического выключателя Iном = 16 А Кратность отсечки K = 10.
Реактивное сопротивление трансформатора: Xт = 13,628 мОм
Активное сопротивление трансформатора: Rт = 3,064 мОм
Активное сопротивление кабеля: Rк = 580,38 мОм
Реактивное сопротивление кабеля: Xк = 17,36 мОм
Суммарное реактивное сопротивление участка: XΣ=Xc+Xт+Xк=31,984 мОм
Суммарное активное сопротивление участка: RΣ=Rт+Rк=583,444 мОм
Полное суммарное сопротивление: RΣ=583,444 мОм
Ток однофазного короткого замыкания: IK1=190 А > IминК1 = 10×16 = 160 А Следовательно, автоматический выключатель отключится мгновенно (сработает электромагнитная отсечка, время отключения.
Чтобы расчета в Word, нажмите на кнопку:

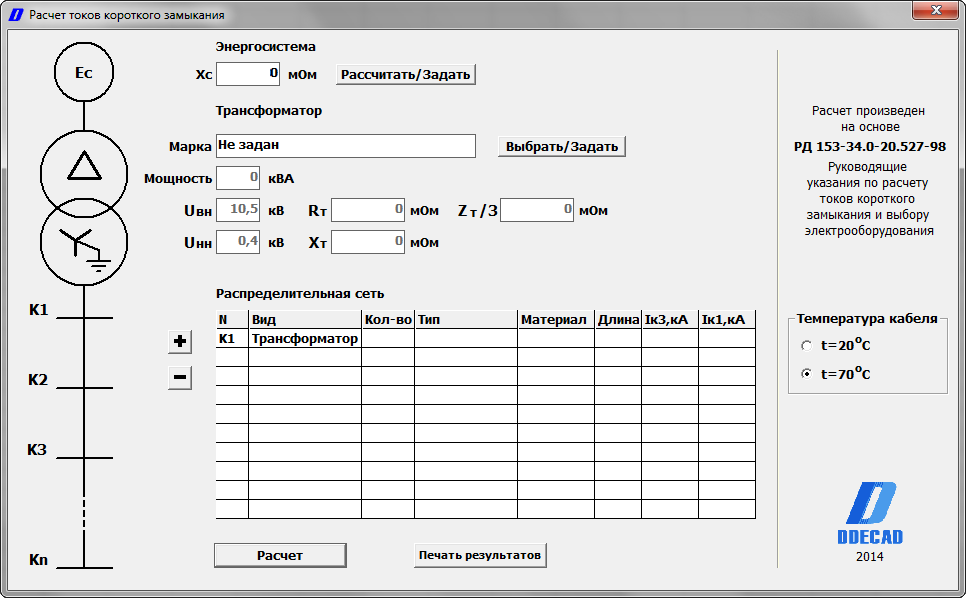

Чтобы не считать каждый раз вручную на калькуляторе и переносить цифры в Microsoft Word, я реализовал эти расчет прямо в Word. Теперь надо только ответить на вопросы, которые он задаёт. Вот так это выглядит:
Весь расчет занял две с половиной минуты.
