Функции защитных устройств электродвигателей
Современные защитные устройства, или другими словами, автоматы защиты электродвигателя, (мотор автоматы), часто совмещаются в одном корпусе с коммутационными аппаратами запуска (пускателями) и выполняют такие функции:
- Защита от тока короткого замыкания в цепи питания или внутри электродвигателя;
- Защита от длительных перегрузок, связанных с превышением механической нагрузки на валу двигателя;
- Предохранение от асимметрии (дисбаланса) фаз, или обрыва фазного провода;
Современные мотор автоматы с ручным управлением
- Тепловая защита от перегрева двигателя, осуществляемая при помощи дополнительных термодатчиков, установленных на кожухе или внутри электродвигателя;
- Предохранение от некачественного напряжения;
- Обеспечение выдержки времени для охлаждения двигателя после его аварийной остановки после перегрева;
- Индикация режимов работы и аварийных состояний;
- Опционально – отключение при исчезновении нагрузки на валу (например, для водяных насосов);
- Совместимость с автоматическими системами контроля и управления.
Мотор автомат с ручной настройкой и автоматическим управлением
Ранее и до недавнего времени наиболее используемой схемой защиты электродвигателей было подключение в корпусе пускателя теплового реле, последовательно с контактором. Биметаллическая пластина теплового реле при длительной перегрузке нагревается и прерывает цепь самоподхвата контактора. Кратковременное превышение номинальной нагрузки при запуске мотора является недостаточным для нагрева и срабатывания биметаллической пластины. Более подробно о тепловом реле и его подключении можно прочитать в соответствующем разделе данного ресурса.
Контактор электромотора с тепловым реле
Подбор автоматического выключателя
Поскольку первые две функции могут осуществляться обычными автоматическими выключателями, многие пользователи применяют их для защиты своих электродвигателей. Основным недостатком такого способа является отсутствие защиты от дисбаланса, обрыва фаз и скачков напряжения. Выбор защитного автомата осуществляется по его время токовой характеристике и по максимальному пусковому току электродвигателя.
Трехфазный автоматический выключатель
Чтобы правильно подобрать автоматический выключатель по категории и номинальному току, нужно изучить его время токовую характеристику, о которой подробно рассказывается на одной из страниц данного сайта. Категории автоматов (А, B, C, D) определяются соотношением тока отсечки электромагнитного расцепителя к номинальному значению. Нужно иметь в виду, что время токовая характеристика категории не зависит от номинала автоматического выключателя.
Времятоковая характеристика автоматических выключателей категории «C»
Для предотвращения ложного срабатывания автоматического выключателя при запуске электромотора необходимо, чтобы кратковременный пусковой ток (Iпуск) не превышал значение отсечки (мгновенного срабатывания, Iмгн.ср) автомата. Отношение пускового (Iпуск) и номинального тока (In) можно узнать из бирки или паспорта электродвигателя, максимальное значение Iпуск/ In=7.
Бирка двигателя с указанием мощности
Практические расчеты
На практике применяют поправочный коэффициент надежности Kн, который для автоматов с In<100A равен 1,4, а для In>100A принимают Kн=1,25. Поэтому должно соблюдаться условие Iмгн.ср ≥ Kн * Iпуск. Вначале автомат выбирают, исходя из наиболее близкого значения номинального тока автоматического выключателя IAB (указывается на корпусе) к рабочему току двигателя (In). Необходимое условие: IAB > In/Кт, где Кт = 0,85 – температурный коэффициент, если автомат устанавливается в шкафу или щитке, иначе Кт=1.
Например, имеется двигатель мощностью 5,5 кВт, η = 85%=0,85; cosφ = 0,8; Iпуск/ In = 7. Вначале нужно рассчитать In = Рn/(Un*√3*η*cosφ) = 5500/(380*√3*0,85*0,8) = 12,28 (А). Допустим, автомат устанавливается в шкаф, Кт = 0,85, значит In/Кт = 12,28/0,85 = 14,44 (А). Наиболее близким является автоматический выключатель на 16А, категории С, (ток мгновенного срабатывания в десять раз превышает номинальное значение).
При расчетах понадобится калькулятор
Теперь нужно проверить условие Iмгн.ср ≥ Kн * Iпуск. Мгновенное срабатывание защитного автомата наступает при Iмгн.ср = 16*10 = 160 (A), пусковой ток Iпуск= In*7 = 12,28*7 = 85,96 (А). Умножаем на Kн (1,4) — 85,96*1,4 = 120,3 (А). Проверяем условие 160 ≥ 120,3 — это значит, что автомат выбран верно. Для упрощенных расчетов, можно принимать номинальный ток двигателя, равным удвоению его мощности, выраженной в киловаттах.
Это интересно: На двух фазах из трех напряжение 400 В: в чем причина?
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.
На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.

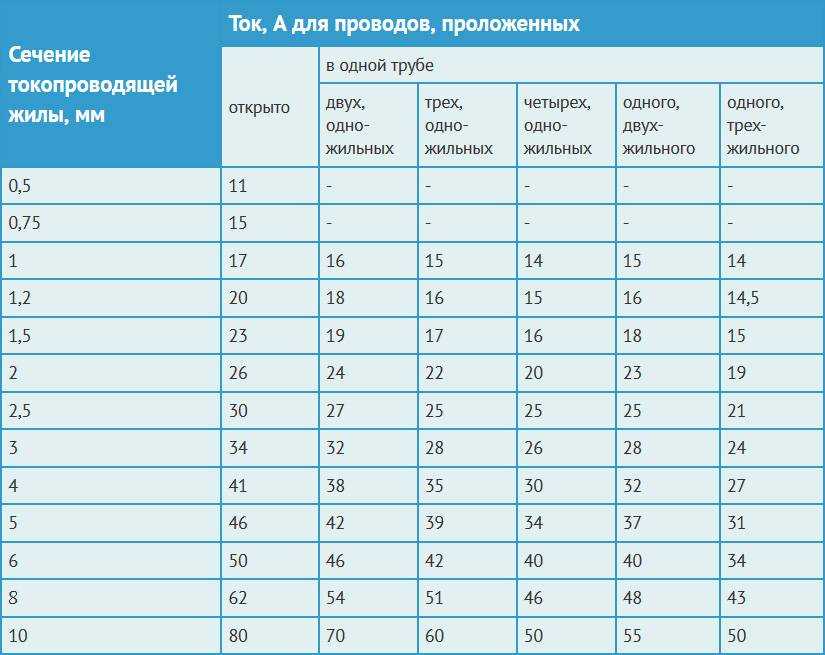

- Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

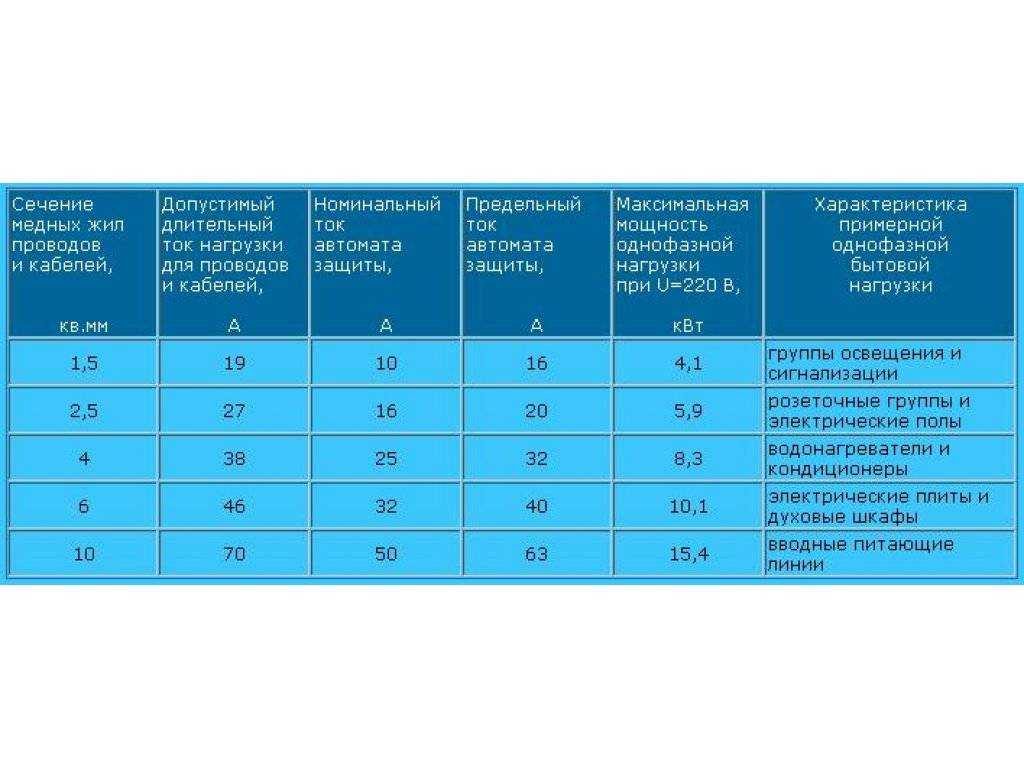

| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
| 1,5 кв. мм | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 кв. мм | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 кв.мм | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 кв.мм | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 кв. мм | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Формула расчета мощности по току и напряжению

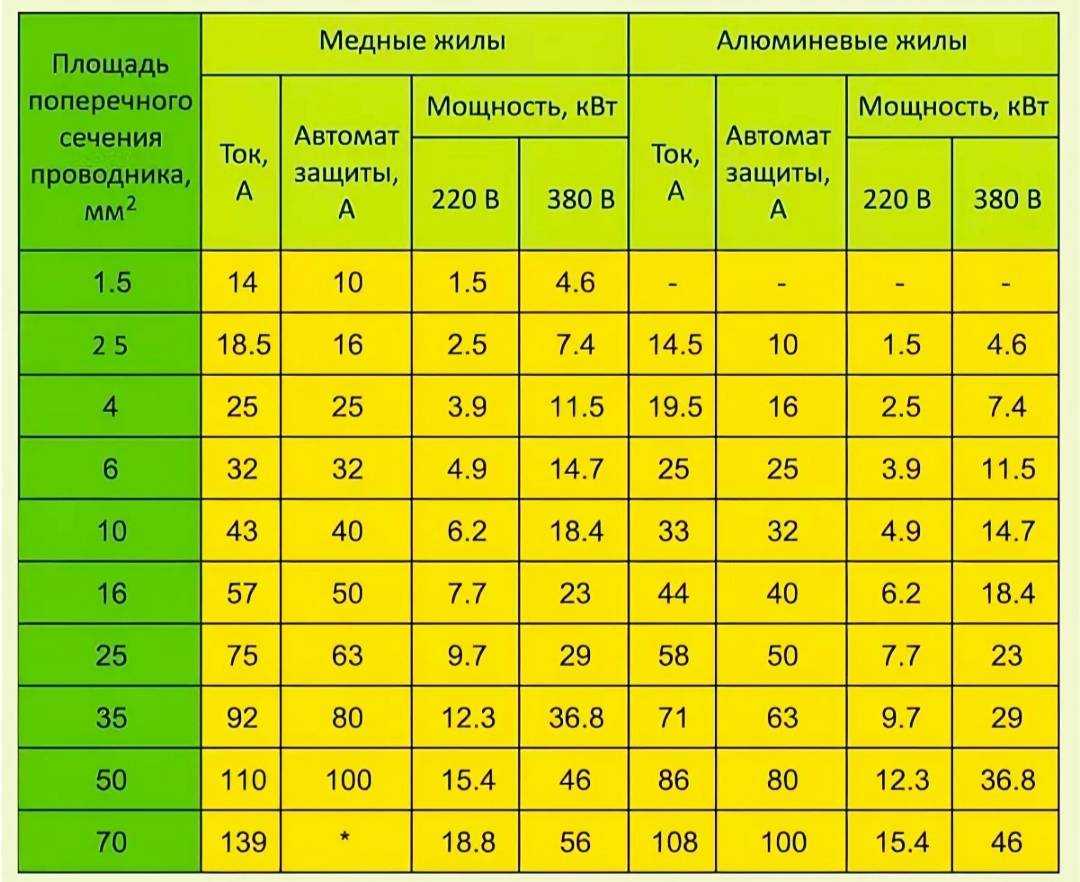

| Сечение проводника, мм кв. | Допустимая мощность нагрузки, Вт | Номинал выключателя, А | ||
| Медь | Алюминий | 220 А, 1 фаза | 380 В, 3 фазы | |
| 1,5 | 2,5 | 2 200 | 5 300 | 10 |
| 2,5 | 4 | 4 400 | 10 500 | 20 |
| 4 | 6 | 5 500 | 13 200 | 25 |
Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:
- S = U *I;
- P = U * I * cos ϕ;
- Q = U * I * sin ϕ.
Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.
Активная нагрузка
Активная нагрузка
Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.
Емкостная нагрузка
Соотношение энергий
В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.
При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.
Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.
Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.
Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации.
В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.

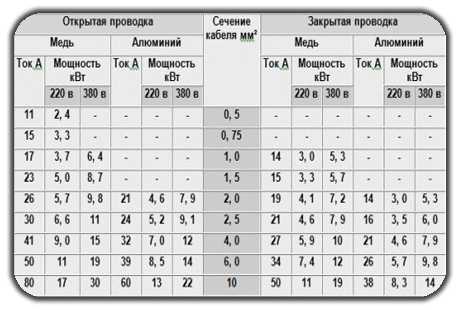

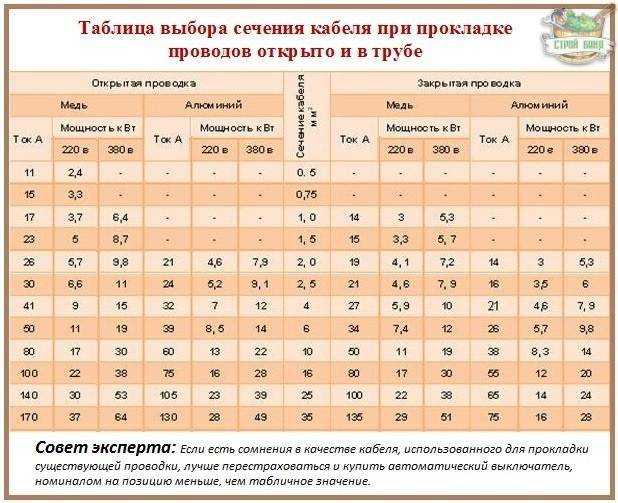

Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.
Какой автомат поставить на 15 кВт
Расчет автомата по мощности 380
Расчет сечения провода по нагрузке
Автомат или дифференциальный автомат: как отличить и что выбрать
Коэффициент мощности нагрузки
Расчет тока по мощности и напряжению
Как рассчитать номинал автоматического выключателя
Сколько электричества необходимо для функционирования светильников и других изделий, отмечено в сопроводительной документации. Мощность указывают на корпусе. Эти данные можно получить на официальном сайте производителя. Однако простого суммирования киловатт недостаточно.
cos(f) – параметр, с помощью которого можно определить полную (номинальную) мощность по активной (потребляемой)
Простой алгоритм вычислений, показанный в примере, описывает ситуацию с резистивной нагрузкой. Именно эту составляющую (активную мощность – P) указывают в техническом паспорте соответствующего изделия. Она определяется счетчиком для регулярных оплат потребленной энергии.
Формулы и пояснения:
- P = S * cos ϕ;
- Q = S * sin ϕ;
- S = P/ cos ϕ;
- ϕ – угол между векторами P и S (фазовый сдвиг).
Реактивная составляющая (Q) обозначает цикличный обмен энергией между источником питания и нагрузкой. Сумма векторов P и Q поможет определить итоговую полную мощность (S).
Включения мощного насоса (другой реактивной нагрузки) сопровождается броском тока и последующим колебательным процессом с переходом в обычный рабочий режим. Длительность импульса, как правило, не превышает 1,5-2 секунд. Такая длительность недостаточна для разогрева биметаллической пластины. Но этого может хватить для перемещения штока соленоида.
В перечне представлены типовые уровни превышения номинала, которые активизируют отключение электромагнитной катушкой. В скобках приведены временные задержки до разрыва цепи биметаллической пластиной (сек):
- А – 30% (20-30);
- B – 200% (4-5);
- C – 5 раз (1,5);
- D – 10 раз (0,4).
Этот поправочный множитель (Кс) применяют для учета нагрузок в реальных условиях эксплуатации: Расчетная = S * Кс. Его значение (интервал от 0 до 1) обозначает количество подключенных потребителей. Такой способ удобно применять при создании офисных и производственных проектов, где подразумевается использование однотипного оборудования: станков, компьютеров и др.
Измерение напряжения мультиметром
Приведенные формулы с фазовым сдвигом используют для коррекции индуктивных и емкостных нагрузок. Резистивные учитывают по паспортным данным без пересчета. Значение cos ϕ берут из сопроводительной документации.
Вычислить силу тока можно следующим образом:
- P/U – постоянные источники питания, резистивные нагрузки;
- P/ (U * cos ϕ) = P/ (220 * cos ϕ) – одна фаза, ~220V, реактивные характеристики потребителя;
- P/ (U * √3 * cos ϕ) = P/ (380 * 1.7321 * cos ϕ) – трехфазная сеть ~380V, индуктивные (емкостные) параметры техники.
Выбор сечения жил
Необходимые сведения о нагрузочных способностях содержит официальная документация производителей кабельной продукции. Рекомендуется выбрать большее из серийного ряда сечение, чтобы исключить перегрев и повреждения в процессе эксплуатации. По действующим правилам для жилых помещений пригодны проводники с площадью от 1,5 мм и более.
Предельное значение номинала определяют по формуле Iном ≤ Iпр/1,45, где Iпр – допустимый в длительном режиме ток для определенной проводки. Если планируется монтаж сети, действуют следующим образом:
- уточняют схему подключения потребителей;
- собирают паспортные данные техники, измеряют напряжение;
- по представленной схеме рассчитывают отдельно, суммируют токи в отдельных цепях;
- для каждой группы надо подобрать автомат, который будет выдерживать соответствующую нагрузку;
- определяют кабельную продукцию с подходящим сечением проводника.
Если сети установлены в штробах и закрыты штукатуркой, разборка слишком затруднена. В этом случае применяют подбор автомата по сечению кабеля. Начинают с оценки нагрузочных способностей имеющихся линий. Полученный результат используют для оценки подходящих моделей защитных устройств. Далее распределяют потребителей по группам с учетом суммарной мощности (совместного использования).
Пример выбора номинала автомата для каждой линии
Для корректных выводов надо учитывать особенности подключаемого оборудования. Если по расчету суммарный ток составляет 19 ампер, пользователи предпочитают покупать аппарат на 25А. Это решение предполагает возможность применения дополнительных нагрузок без существенных ограничений.
Разное время срабатывания пригодится для обеспечения селективной работы средств защиты. На линиях устанавливают устройства с меньшей задержкой. При аварийной ситуации отсоединяется от электричества только поврежденная часть. Вводной автомат не успеет отключиться. Питание по другим цепям пригодится для поддержания в работоспособном состоянии освещения, сигнализации, других инженерных систем.
Схема подключения
Провод, питающий выключатель, подсоединяется на неподвижный контакт, который обычно находится сверху. Провод к приемнику электроэнергии присоединяется внизу. Чтобы не было путаницы, на корпусе нарисована элементарная схема с обозначением контактов. Подписаны они цифрами 1-вход, 2-выход. При трехфазном исполнении аналогично: четные – питающие контакты, нечетные – выходы.
В современных электроустановках совместно с автоматами используются дополнительные устройства: УЗО (устройство защитного отключения), дополнительные контакты, выключатели нагрузки, устройства автоматического включения. Для надежной работы рекомендуется устанавливать аппараты одинаковой серии одного производителя.
Выбор производителей защитных аппаратов огромен. Отечественные предприятия могут предложить надежное оборудование, но ассортимент крайне узок. Производство дополнительных устройств – большая редкость. Среди зарубежных компаний выделяется АВВ, имеющая серьезную научную и техническую базу. Также заслуживают внимания такие бренды, как Legrand, Siemens, GE, Schneider, Electric, Hager. Выбор оборудования следует проводить под конкретный проект, глядя на ассортимент, который часто бывает ограничен.
Автомат С32 – это автоматический выключатель, который защищает сеть от перегрузок и коротких замыканий. Также предназначен для включения и отключения вручную токов нагрузки. Автомат является модульным, т.к. состоят из отдельных однополюсных блоков, которые можно использовать как однофазные или объединять несколько в двух- или трехфазные. Такая конструкция позволяет легко собрать требуемый аппарат необходимой конфигурации. В случае поломки можно заменить отдельный поврежденный элемент.
Потребители электроэнергии в доме
В постановлении Правительства РФ №334 «О совершенствовании порядка технического присоединения потребителей к электрическим сетям» от 21.04.2009 года сказано, что частное лицо может подключить к своему дому до 15 кВт. Исходя их этой цифры будем делать расчет, а хватит нам сколько киловатт для дома. Чтобы провести расчет нужно знать сколько электроэнергии потребляет каждый электроприбор в доме.
Таблица мощности бытовых электроприборов
В таблице мощности бытовых электроприборов указаны приблизительные цифры потребления электроэнергии. Расход энергии зависит от мощности приборов и частоты их использования.
| Электрический прибор | Расход мощности, Вт |
| Бытовая техника | |
| Электрический чайник | 900-2200 |
| Кофемашина | 1000-1200 |
| Тостер | 700-1500 |
| Посудомоечная машина | 1800–2750 |
| Электрическая плита | 1900–4500 |
| Микроволновка | 800–1200 |
| Электрическая мясорубка | 700–1500 |
| Холодильник | 300–800 |
| Радио | 20–50 |
| Телевизор | 70–350 |
| Музыкальный центр | 200–500 |
| Компьютер | 300–600 |
| Духовка | 1100–2500 |
| Электрическая лампа | 10–150 |
| Утюг | 700–1700 |
| Очиститель воздуха | 50–300 |
| Обогреватели | 1000–2500 |
| Пылесос | 500–2100 |
| Бойлер | 1100–2000 |
| Проточный водонагреватель | 4000–6500 |
| Фен | 500–2100 |
| Машина стиральная | 1800–2700 |
| Кондиционер | 1400–3100 |
| Вентилятор | 20–200 |
| Электроинструменты | |
| Дрель | 500–1800 |
| Перфоратор | 700–2200 |
| Пила дисковая | 700–1900 |
| Рубанок электрический | 500– 900 |
| Лобзик электрический | 350– 750 |
| Машина шлифовочная | 900–2200 |
| Циркулярная пила | 850–1600 |
Давайте сделаем небольшой расчет на основе данных таблицы потребляемой мощность бытовых электроприборов. Например, в нашем доме будет минимальный набор электроприборов: освещение (150 Вт), холодильник (500 Вт), микроволновка (1000 Вт), стиральная машинка (2000 Вт), телевизор (200 Вт), компьютер (500 Вт), утюг (1200 Вт), пылесос (1200 Вт), посудомоечная машина (2000 Вт). В сумме эти приборы будут потреблять 8750 Вт, а учитывая то, что эти приборы разом включаться практически никогда не будут, полученную мощность можно разделить пополам.
Сколько киловатт нужно для дома. Таблица расхода электроэнергии
Наше современное общество не представляет свою жизнь без электричества. Оно плотно укоренилось в повседневной и производственной жизни человека двадцать первого века.
Электроэнергию используют не только для освещения улиц, жилых домов и других помещений. Сегодня электроэнергия нужна для питания телефона, компьютера, телевизора и еще многих бытовых приборов в наших домах, которые значительно облегчают жизнь современного человека.
Многие владельцы домов используют электроэнергию для отопления, хоть это и не самый дешевый вид отопления, но достаточно надежный и простой в эксплуатации.
Как люди в прошлом, так и современное общество не может существовать без электроэнергии. С каждым годом ученые разрабатывают все новые технологии, которые нуждаются в электропитании. Конечно, сегодня электрический ток используется более широко, чем раньше. Но через несколько десятков лет его потребление увеличиваться в несколько раз. Так, например, если лет 10 назад для дома или квартиры было достаточно 1,5 — 2 кВт электроэнергии, то сегодня этот показатель вырос до 15 кВт, практически в 10 раз.
Давайте попробуем разобраться, сколько киловатт нужно для дома в настоящее время.
Онлайн расчет автомата по мощности
Данный онлайн калькулятор позволяет произвести расчет автоматического выключателя для защиты бытовой электрической сети или электродвигателя по мощности. (Подробнее о принципе работы и характеристиках автоматов см. статью Автоматические выключатели).
ВАЖНО! Помните, что для защиты бытовой электросети необходимо применять автоматические выключатели с характеристикой срабатывания «C», а для защиты электродвигателей — с характеристикой срабатывания «D». Подробнее о характеристиках автоматических выключателей читайте здесь
Примечание: При расчете автомата для электродвигателя данный калькулятор определяет максимально возможный ток двигателя и по нему выбирает номинал выключателя. Данный способ расчета подходит только при отсутствии точных характеристик двигателя. В других случаях автомат необходимо выбирать по номинальному току электродвигателя, который можно определить соответствующим онлайн-калькулятором, или взять из табличных данных.
Инструкция по использованию калькулятора расчета автомата:
- Выбираем тип защищаемого электрооборудования: бытовая электросеть — в случае если расчет производится для автомата который будет защищать электропроводку дома или квартиры; электродвигатель — в случае если расчет производится для автомата который будет защищать электродвигатель.
- Указываем мощность электродвигателя или бытовой электросети (вкилоВаттах! 1килоВатт=1000Ватт), для бытовой сети дополнительно выбираем тип указанной мощности: «Максимальная разрешенная к использованию мощность» — если мощность взята из проекта (технических условий) на дом (квартиру) или из договора на электроснабжения; «Суммарная мощность всех электроприборов которые будут подключаться в электросеть» — в случае если указанная мощность была получена путем суммирования мощностей всего электрооборудования в доме (квартире); «Мощность конкретного электроприбора» — в случае если указанная мощность относится к одному электроприемнику который будет защищать рассчитываемый автоматический выключатель (например, мощность стиральной машины если на нее будет устанавливаться отдельный автомат), либо суммарная мощность группы электроприемников включение которых происходит одновременно (например ряд светильников включаемых одновременно одним выключателем);
- Выбираем напряжение сети 220 Вольт — для однофазной сети, либо 380 Вольт — для трехфазной.
- Нажимаем кнопку «РАССЧИТАТЬ»
В результате расчета мы получаем требуемый стандартный номинальный ток автоматического выключателя который сможет обеспечить надежную защиту электросети и электрооборудования.
Так же не забывайте, что помимо представленного онлайн расчета автомата по мощности, вы можете произвести выбор автоматического выключателя для защиты электросети самостоятельно руководствуясь этой методикой, а для защиты электродвигателя можно выбрать автоматический выключатель по току рассчитав ток электродвигателя с помощью онлайн калькулятора или выбрав его из таблицы технических характеристик электродвигателей, а затем принять ближайшее большее стандартное значение номинального тока автомата:
Стандартными значениями номиналов автоматов являются:
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160 и т.д.
Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.
Источник
Выбор защитного устройства
Конечно, любой автомат превосходно справится с возложенными на него задачами — это не вызывает сомнения, если он исправен. Но дело в том, что подбирать АВ необходимо с учётом нескольких параметров.
Если выбранный автомат слишком «слабый», то будут происходить постоянные ложные срабатывания. И наоборот, слишком «сильная» модель, будет иметь довольно сомнительную полезность.
https://youtube.com/watch?v=yZxbXM5oQEo
Мощность нагрузки
Одной из возможностей подобрать защитное устройство является выбор автомата по мощности нагрузки. Для этого необходимо узнать значение тока нагрузки. И уже из этих данных выбирать соответствующий номинал. Проще всего (да и точнее) это сделать с помощью закона Ома по формуле:
I=P/U,
где P — мощность потребителя (холодильник, микроволновая печь, стиральная машина и т. п. ), а U — напряжение сети.
Для примера потребитель будет взят 1,5 кВт, а напряжение сети обычное 220 В. Имея эти данные, подставив их в формулу, получится:
I = 1500/220 = 6,8 А.
В случае с трёхфазной сетью 380 вольт, напряжение будет 380 В.
Существует и ещё одна формула для выбора автоматического выключателя по току, но она немного сложнее, но и конечный результат будет куда более точен. На практике это не принципиально, но в ознакомительных целях всё же стоит её привести:
I=P/U*cos φ.
Значения I, P, U будут теми же, что и в законе Ома, а вот cos φ — это коэффициент мощности, который учитывает в нагрузке реактивную составляющую. Это значение помогает определить таблица 6.12 нормативного документа СП 31−110−2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».
Для примера данные будут использованы те же, т. е. потребитель 1,5 кВт, а напряжение всё те же 220 В. Согласно таблице, cos φ будет равен 0,65, как для вычислительных машин. Следовательно:
I = 1500 Вт/220 В * 0,65 = 4,43 А.
Сечение кабеля
Выбирать автомат лишь по мощности нагрузки будет непростительной ошибкой, которая может дорого стоить. Ведь если не учесть при этом сечение кабеля, то теряется всякий смысл в подборе автомата. Однако полученные значения нагрузки и номинал АВ смогут помочь в подборе необходимого кабеля.

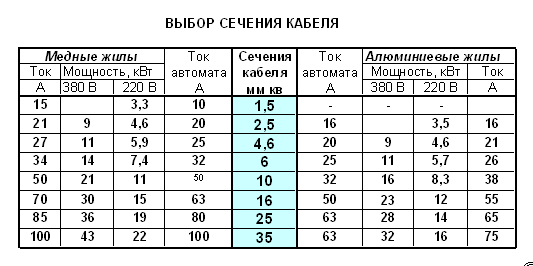

Для этого не понадобится делать никаких расчётов, так как достаточно воспользоваться таблицей № 1.3.6 и 1.3.7 ПУЭ, где понятие длительно допустимый ток означает проходящее длительное время по проводнику напряжение, не вызывающее чрезмерного его нагрева. Проще говоря, за это значение можно принять рассчитанную мощность нагрузки. И получить требуемое сечение медного или алюминиевого провода.
