Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.
На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
| 1,5 кв. мм | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 кв. мм | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 кв.мм | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 кв.мм | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 кв. мм | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Критерии выбора
Осуществлять выбор автоматического выключателя по мощности для долгой и продолжительной службы своему владельцу необходимо, исходя не только от него. Также нужно отталкиваться от бренда, цены, сечения кабеля, тока, длительно допустимого проводникового заряда, суммарной мощности бытовой аппаратуры, ампеража. Обязательно следует учесть в расчет номинальное токовое значение с селективностью, заводом изготовителем. Как правило, вся необходимая информация представлена на самом агрегате маркировкой.
Бренд и цена как критерий выбора автоматического отключателя
По мощности нагрузки
Мощность нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы определить это число, нужно рассчитать токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.
Следует отметить, что значение электротока однофазной сети выше в 5 раз, а в трехфазной сети в 2 раза. То есть каждый электроприбор в киловаттах нужно умножить на 5 или 2, а затем перевести в амперы. В итоге получится правильное значение. Также для этого можно воспользоваться формулой I=P/U*cos φ или специальными онлайн-софтами, которые работают как калькулятор. Нередко подобные коэффициенты представлены в таблицах в сети.
Мощность нагрузки как критерий выбора
По сечению кабеля
Сечением электрокабеля называется та площадь кабельного сечения, которая способна без нагревания выдерживать конкретную нагрузочную мощность. Это очень важный параметр, поскольку при неправильном подсчете сечения, может выйти вся силовая линия. Чтобы это подсчитать, достаточно воспользоваться специальной таблицей, где указано сечение и мощность для подключения в сеть с одной, двух и тремя фазами. Определить сечение можно также по закону Ома и суммированием максимальной мощности всего оборудования.
Обратите внимание! Как правило, для дома выбирается сечение 3*4
Важно суммировать все электроприборы, даже те, которые включаются на короткое время
Таблица сечения кабели и мощности
По току короткого замыкания (КЗ)
Для подбора автомата по электротоку короткого замыкания, важно четко следовать правилам ПУЭ. На данный момент использовать устройство с 6 килоампер запрещено. Поэтому сегодня особенно распространены системы с 10 килоампер
Поэтому сегодня особенно распространены системы с 10 килоампер.
Ток короткого замыкания как критерий выбора

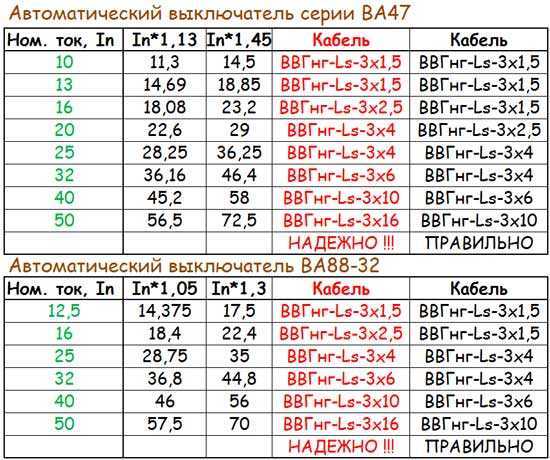

По длительно допустимому току проводника
Ток неотключения — важный параметр при выборе автоматического выключателя, поскольку именно от этого параметра будет зависеть безопасная работа электросети
Важно отметить, что он может работать и не отключаться в момент превышения номинального токового значения на определенное число, указанное в его технических характеристиках. То есть подбирая аппарат, нужно рассчитывать силовую линию и брать значение с запасом. Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время
Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд
Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время. Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд.
Таблица допустимого тока для проводов с алюминиевыми жилами
В целом, автоматический выключатель — оборудование, основная задача которого заключается в обеспечении безопасности электросети от сверхтока с коротким замыканием и перегрузкой. Выбрать его нужно по критерию мощности, сечению кабеля, минимально и максимально допустимому проводниковому току.
Сколько киловатт нужно для дома. Таблица расхода электроэнергии
Наше современное общество не представляет свою жизнь без электричества. Оно плотно укоренилось в повседневной и производственной жизни человека двадцать первого века.
Электроэнергию используют не только для освещения улиц, жилых домов и других помещений. Сегодня электроэнергия нужна для питания телефона, компьютера, телевизора и еще многих бытовых приборов в наших домах, которые значительно облегчают жизнь современного человека.
Многие владельцы домов используют электроэнергию для отопления, хоть это и не самый дешевый вид отопления, но достаточно надежный и простой в эксплуатации.
Как люди в прошлом, так и современное общество не может существовать без электроэнергии. С каждым годом ученые разрабатывают все новые технологии, которые нуждаются в электропитании. Конечно, сегодня электрический ток используется более широко, чем раньше. Но через несколько десятков лет его потребление увеличиваться в несколько раз. Так, например, если лет 10 назад для дома или квартиры было достаточно 1,5 — 2 кВт электроэнергии, то сегодня этот показатель вырос до 15 кВт, практически в 10 раз.
Давайте попробуем разобраться, сколько киловатт нужно для дома в настоящее время.
Формула расчета мощности по току и напряжению
Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:
- S = U *I;
- P = U * I * cos ϕ;
- Q = U * I * sin ϕ.
Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.
Активная нагрузка
Активная нагрузка
Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.
Емкостная нагрузка
При подключении конденсатора к сети переменного тока происходит обмен энергией в обоих направлениях. Этот процесс не сопровождается полезной работой.
Негативное воздействие реактивной нагрузки
Соотношение энергий
В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.
При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.
По каким токам производят расчет автоматов
Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.
Выбор автоматического выключателя. ВТХ.
Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.
Время токовые характеристики автоматических выключателей B C D.
Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:
- B — от 3 до 5 ×In;
- C — от 5 до 10 ×In;
- D — от 10 до 20 ×In.
In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:
- Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
- Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
- Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.
Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.
Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.
Селективность автоматических выключателей.
Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
Как правило, селективность реализуется двумя способами:
- Выбор номинального тока автоматического выключателя;
- выбор характеристики автоматического выключателя;
Характеристики автоматических выключателей.
Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.
Выбор автоматического выключателя. Полюсы автоматов.
Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:
Для сети 230 В:
- Однополюсные;
- двухполюсные.
Для сети 400 В (380В):
- Трёхполюсные;
- четырёхполюсные.
Выбор автоматических выключателей по количеству полюсов.
С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.
Выбор автоматического выключателя. Производители автоматов.
Выбор автоматического выключателя по производителю.
Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:
- ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
- Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
- Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.
А вот автоматические выключатели среднего ценового сегмента:
- Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
- Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.
В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
- Мы в TELEGRAM;
- Мы в Instagram;
- Мы на YouTube;
Формула расчета мощности по току и напряжению
| Сечение проводника, мм кв. | Допустимая мощность нагрузки, Вт | Номинал выключателя, А | ||
| Медь | Алюминий | 220 А, 1 фаза | 380 В, 3 фазы | |
| 1,5 | 2,5 | 2 200 | 5 300 | 10 |
| 2,5 | 4 | 4 400 | 10 500 | 20 |
| 4 | 6 | 5 500 | 13 200 | 25 |
Для вычислений по этим параметрам применяют определения полной (S), активной (P) и реактивной (Q) мощности. Следующие формулы подходят для расчета однофазных сетей 220 В:
- S = U *I;
- P = U * I * cos ϕ;
- Q = U * I * sin ϕ.
Исходные данные для вычисления можно взять из справочников. Также применяют результаты измерений.
Активная нагрузка
Активная нагрузка
Лампы накаливания и нагреватели не обладают реактивными характеристиками. Такие нагрузки не смещают фазы токов и напряжений. Мощность потребляется полностью с удвоенной частотой.
Емкостная нагрузка
Соотношение энергий
В представленных объяснениях рассматривается идеальная ситуация. Однако в реальности каждый реактивный элемент обладает определенным электрическим сопротивлением. Следует не забывать о соответствующих потерях в соединительных проводах и других компонентах цепи.
При значительных величинах емкостной (индукционной) составляющей надо учитывать отмеченные проблемы. В некоторых схемах кроме увеличения нагрузочной способности автоматов применяют дополнительные компенсационные компоненты.
Мощность защитного устройства подбирают по току проводки (расчетному или табличному значению) с учетом потребления подключенной нагрузкой. Номинал автомата выбирают меньше, чтобы сохранить целостность линии питания в процессе эксплуатации. На разных участках сети устанавливают проводники соответствующего сечения, руководствуясь принципами древовидной структуры.
Халатное отношение к выбору устройства с необходимыми параметрами приводит к серьезным негативным последствиям. Поэтому перед выбором автоматического защитного устройства нужно обязательно убедиться, что установленная проводка выдержит запланированную нагрузку. В соответствии с ПУЭ автоматический выключатель должен обеспечивать защиту от перегрузки наиболее слабого участка цепи. Его номинальный ток должен соответствовать току подключаемого устройства. Соответственно и проводники выбираются с требуемым сечением.
Чтобы рассчитать мощность автомата по току, необходимо воспользоваться формулой: I=P/U, где Р является суммарной мощностью всех электрических приборов, имеющихся в квартире. Вычислив необходимый ток, можно выбрать наиболее подходящий автомат. Существенно упрощает проведение расчетов таблица, с помощью которой можно выбрать автоматический выключатель в зависимости от конкретных условий эксплуатации.
В каждой электрической проводке происходит разделение на определенные группы. Соответственно каждая группа использует электрический провод или кабель с определенным сечением, а защита обеспечивается автоматом с наиболее подходящим номиналом.
Таблица поможет выбрать автоматический выключатель и сечение кабеля в зависимости от предполагаемой нагрузки электрической сети, рассчитанной заранее. Таблица помогает сделать правильный выбор автомата по мощности нагрузки. При расчете токовых нагрузок следует помнить, что расчеты нагрузки одного потребителя и группы бытовых приборов различаются между собой. При расчетах необходимо учитывать и разницу между однофазным и трехфазным питанием.
Какой автомат поставить на 15 кВт

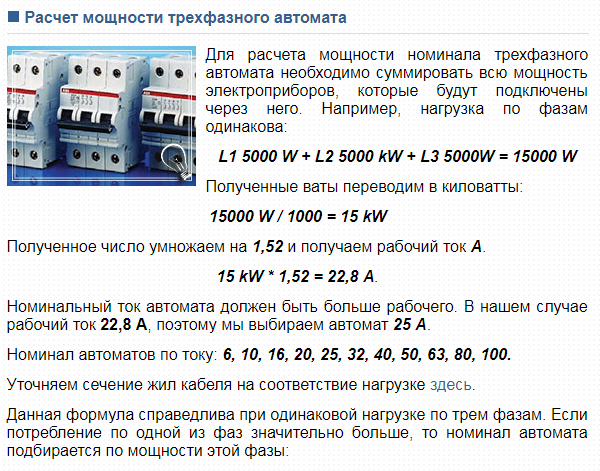

Расчет автомата по мощности 380
Расчет сечения провода по нагрузке
Автомат или дифференциальный автомат: как отличить и что выбрать
Коэффициент мощности нагрузки
Расчет тока по мощности и напряжению
Характеристики устройства
Правильный подбор 3-фазного автомата заключается не только в определении условий его эксплуатации, но и по мощности и типу нагрузки, которая будет к нему подключаться. Неверно подобранная мощность модуля приводит к ухудшению защиты электропровода, при этом такое устройство и само может стать источником аварийной ситуации.
Но всё же, как бы ни было важно правильно подобрать мощность, автоматические приборы характеризуются и другими техническими параметрами, влияющими на их работу. К основным из них относят:
- рабочее напряжение — определяет величину, при которой автомат защиты работает без ухудшения своих параметров (обычно разрешается перепад в диапазоне 15%);
- номинальный ток — параметр, непосредственно связанный с мощностью, обозначает пограничное значение тока, при котором происходит срабатывание защитного модуля;
- потребляемая мощность — автоматические приборы относятся к устройствам с низким энергопотреблением;
- износостойкость — обозначает количество гарантируемых циклов включения и отключения автомата;
- минимальная и максимальная рабочая температура — диапазон, в котором технические параметры защитного модуля не изменяются;
- номинальная отключающая способность — наибольшее значение нагрузки, при котором выключатель сможет разорвать линию с сохранением своей работоспособности;
- время срабатывания — определяет интервал, в течение которого происходит отключение нагрузки от силовой линии;
- времятоковая характеристика — разделяется на классы, каждый из которых соответствует току мгновенного расцепления (например, тип С применяется для тока, превышающего значение номинального 5-10 раз).
Защита слабого звена электроцепи
Каждая отдельная линия должна иметь свой автоматический выключатель
Кроме сечения при выборе подходящей кабельной продукции обращают внимание на реальные условия эксплуатации. Нормированные значения приведены для нагрева до температуры не выше +60°C
При монтаже линии на участке возле загородного дома необходимо предусмотреть защиту от влажности, других неблагоприятных внешних воздействий.
Внимательно проверяют все части электрической сети. Базовое правило – надежная защита с учетом показателей участка с худшими параметрами. Следует учитывать, что медь рассчитана при одинаковом сечении на большие нагрузки по сравнению с алюминием. Определенное значение имеет чистота металла. По мере увеличения примесей ухудшается проводимость, увеличиваются потери на бесполезный и опасный нагрев.
Устройство внутриквартирной разводки
В таких объектах недвижимости для создания качественной системы электропитания применяют следующие типовые решения:
- вводный автомат нужно поставить до счетчика;
- за прибором контроля монтируют общее устройство защитного отключения (УЗО);
- далее оснащают автоматическими выключателями (АВ) отдельные линии.
УЗО предотвращает аварии, которые провоцируют токи утечки. В некоторых ситуациях препятствует поражению электрическим током. Однако комплексные защитные мероприятия выполняют с помощью автоматических выключателей. Обязательно применяют эффективное заземление.
Номиналы автоматов для кухонной проводки
Как правило, на кухне удобно ставить несколько групп для равномерного распределения нагрузок. Особенно внимательно рекомендуется подбирать распределение мощных потребителей:
- варочные панели;
- духовые шкафы;
- котлы отопления, бойлеры, проточные нагреватели;
- электрические конвекторы, тепловые пушки;
- кондиционеры.
Как рассчитать мощность электротока
В соответствии с законом Ома, сила тока (I) находится в прямой пропорции с напряжением (U) и в обратной пропорции с сопротивлением (R). Расчет мощности (Р) осуществляется путем умножения силы тока на напряжение. Таким образом, для участка цепи образуется следующая формула, по которой рассчитывается ток: I = P/U.
С учетом реальных условий, к данной формуле прибавляется еще один компонент и при расчетах однофазной сети получается следующий вид: I = P/(U х cos φ).
Трехфазная сеть рассчитывается немного по-другому. Для этого используется следующая формула: I = P/(1,73 х U х cos φ), в которой напряжение U условно составляет 380 вольт, cos φ является коэффициентом мощности, посредством которого активная и реактивная составляющие сопротивления нагрузки соотносятся между собой.
Современные блоки питания обладают незначительной реактивной компонентой, поэтому значение cos φ принимается за 0,95. Это не касается трансформаторов и электродвигателей с высокой мощностью, обладающих большим индуктивным сопротивлением. Расчет сетей, где могут подключаться такие устройства, выполняется с коэффициентом cos φ, эквивалентным 0,8. В других случаях используется стандартная методика расчетов с последующим применением повышающего коэффициента 1,19, получающегося из соотношения 0,95/0,8.
При использовании в формулах известных параметров напряжения 220 и 380 В, а также коэффициента мощности 0,95, в результате получается сила тока для однофазной сети – I = P/209, а для трехфазной – I = P/624. Таким образом, при наличии одной и той же нагрузки, сила тока в трехфазной сети будет в три раза ниже. Это связано с наличием трех проводов отдельных фаз, на каждую из которых равномерно распределяется общая нагрузка. Напряжение между каждой фазой и рабочим нулем составляет 220 вольт, поэтому известная формула может выглядеть следующим образом: I = P/(3 х 220 х cos φ).
