Кабель вббшвнг

Сфера применения

Подобно другим бронекабелям, ВббШв (и все его разновидности) применяются там, где существует риск механического повреждения трассы в результате прогнозируемого вреда от грызунов либо случайного обрыва в ходе земляных работ, а также при другихх механическихх рисках. Кабель достаточно устойчив к различным агрессивным средам, хотя напрямую для применения в условияхх загрязненности щелочами, кислотами, маслами, нефтепродуктами и тому подобным не предназначен.

Основная сфера применения — прокладка на открытом воздухе либо в земле траншейным способом, без кабель-каналов или другихх защитныхх сооруженияхх. Может применяться в шахтах или коллекторах. Дачники иногда используют кабель этого типа для подключения различных электроустановок, например насоса, или системы освещения в летней кухне или в беседке, если необходимо проложить кабель через весь участок под землей (особенно — через огород), так как броня защитит его от случайного удара лопаты. Недостатком этого провода можно назвать довольно высокую цену. В качестве недорогого аналога можно применить кабель АВБбШв — с алюминиевыми жилами.

Рекомендуется приобретать провод, сделанный в соответствии с ГОСТ, а не по локально принятым ТУ. Многие производители, выпускающие продукцию по своим ТУ, печально славятся тем, что занижают сечение в целях экономии меди.

Наиболее хорошо зарекомендовавшей себя является продукция таких производителей, как «Севкабель», «Псковкабель», «Энергокабель», «Кольчугинский завод» и «Уралкабель».

Особенности работы с кабелем ВБбШвнг

Срок работы кабеля ВБбШвнг во многом определяется условиями его использования, правильным выполнением установленных норм. Допускается самое большое напряжение при номинале 0,66 кВ, которое составляет 0,72 кВ, а при номинале 1 кВ – 1,2 кВ.

Выбор и дальнейшее использование данной продукции осуществляется в соответствии с «Едиными техническими указаниями по выбору и применению электрических кабелей». Согласно этому документу, наиболее рациональным считается укладка их в землю, то есть, в траншеи. Одновременно должны соблюдаться нормативные «Правила устройства электроустановок» и утвержденный проект.

При температуре -15С и выше не требуется заранее прогревать изделия перед укладкой. Значение минимального изгиба для многожильных изделий составляет не менее 7,5 Dн, а для одножильных – не менее 10 Dн. Единица Dн соответствует наружному диаметру кабеля (мм).

Большое значение имеет соблюдение установленных температурных режимов. Так, значение длительно допустимой температуры нагрева жил во время работы не должно быть более 70С. В процессе короткого замыкания этот показатель составляет максимум 160С. Сам процесс не должен продолжаться более 4 секунд. Для аварийного режима установлен предельный показатель 80С. В таких случаях продолжительность работы не превышает 8 часов за сутки и 1000 часов на протяжении всего срока эксплуатации кабеля.

В соответствии со своими качествами, силовой кабель — ВБбШвнг используется не только на объектах, но и в стационарных установках для передачи и распределения электроэнергии.

Особенности маркировки

Любой силовой кабель – это макро конструкция, состоящая из следующих основных компонентов:

1. Токопроводящая жила. Это медный либо алюминиевый провод, имеющий круглое или секторное сечение. При этом совсем не обязательно они должны быть цельными – часто используются наборные жилы из большого количества проводков мелкого сечения. Такой подход позволяет снизить возникающие поверхностные токи Фуко, вызывающие местный перегрев провода. Секторный вариант используется при наличии двух и более жил в кабеле. Он позволяет лучше заполнить внутренний объем кабеля, и при одинаковом внешнем диаметре получить большее сечение/мощность в сравнении с круглыми жилами. Естественно это отразится на весе. Это наглядно продемонстрировано на следующей иллюстрации:
2. Изоляция жил. Полимерный материал, предотвращающий прямой контакт жил между собой и с внешним пространством,
3. Дополнительна оболочка. Слой полимерного или металлизированного материала, покрывающий изолированные жилы и выполняющий специфические функции,
4. Внешняя оболочка. Это наружный слой кабеля, используемый для защиты внутренних компонентов и их компактного размещения. В зависимости от материала, требований производителя и потребителя, также способен выполнять разные дополнительные функции.

На этом принципе и строится маркировка любых силовых кабелей. То есть, базовое обозначение должно состоять из трех-четырех групп символов, а все остальные будут указывать на дополнительные свойства или функции. Рассмотрим эту схему на примере упомянутых выше марок кабельной продукции.

Диаметр и вес кабеля.

Наружный диаметр кабеля, расчетный вес 1 километра, и строительная длина для различных сечений кабеля приведены в таблице:

Кабели на напряжение 0.66 кВ

Марка, сечение (мм2)	Наружный диаметр кабеля (мм.):	Вес кабеля (кг/км.):	Строительная длина не менее (м.):
ВБбШвнг 1х35	12,7	430	300
ВБбШвнг 1×50	17.7	823
ВБбШвнг 2х4	14.40	343	450
ВБбШвнг 2х6	15.40	419
ВБбШвнг 2х10	17.80	560
ВБбШвнг 2х16	20.50	750
ВБбШвнг 2х25	22.80	1016	300
ВБбШвнг 0,66 2×25ож	22.6	938
ВБбШвнг 0,66 2х35	25.20	1251
ВБбШвнг 0,662×35ож	25	1164
ВБбШвнг 0,662х50	27.80	1662
ВБбШвнг 0,663×1.5	12.1	247	450
ВБбШвнг 0,66 3×2.5	12.9	293
ВБбШвнг 0,66 3х4	15.0	402
ВБбШвнг 0,66 3х6	16.1	493
ВБбШвнг 0,66 3х10	18.6	690
ВБбШвнг 0,66 3х16	21.0	912
ВБбШвнг 0,66 3×16ож	20.5	866
ВБбШвнг 0,66 3х25	24.1	1257	300
ВБбШвнг 0,66 3×25ож	23.8	1209
ВБбШвнг 0,66 3х35	26.3	1616
ВБбШвнг 0,66 3×35ож	26.3	1550
ВБбШвнг 0,66 3х50	29.3	2140
ВБбШвнг 0,66 3х4+1х2,5	15.8	462	450
ВБбШвнг 3х6+1х4	17.0	557
ВБбШвнг 3х10+1х6	19.9	782
ВБбШвнг 3х16+1х10	22.7	1060
ВБбШвнг 3×25+1×10ож	24.8	1304	300
ВБбШвнг 3х25+1х16	26.1	1518
ВБбШвнг 3×25+1×16ож	26.2	1414
ВБбШвнг 3х35+1х16	28.2	1843
ВБбШвнг 3×35+1×16ож	27.7	1714
ВБбШвнг 3×50+1×16	32.8	2243
ВБбШвнг 3х50+1х25	31.0	2416
ВБбШвнг 4×1.5	12.7	278	450
ВБбШвнг 4×2.5	13.7	336
ВБбШвнг 4х4	16.0	496
ВБбШвнг 4х6	17.1	612
ВБбШвнг 4х10	20.0	855
кабель ВБбШвнг 4х16	22.7	1095
ВБбШвнг 4×16ож	22.1	1060
ВБбШвнг 4х25	26.6	1532	300
ВБбШвнг 4×25ож	26.2	1523	300
ВБбШвнг 4х35	28.5	2061
ВБбШвнг 4×35ож	28.6	1939
ВБбШвнг 4х50	31.9	2670
ВБбШвнг 5×1.5	13.5	312	450
ВБбШвнг 5х2,5	15.1	710
ВБбШвнг 5х4	17.0	965
ВБбШвнг 5х6	18.3	1355
ВБбШвнг 5х10	21.6	1920
ВБбШвнг 5х16	24.5	2615
ВБбШвнг 5×16ож	24	1259
ВБбШвнг 5х25	28.3	3332	300
ВБбШвнг 5×25ож	31.2	1824
ВБбШвнг 5×35	33.9	2518
ВБбШвнг 5×35ож	31.2	2336
ВБбШвнг 5×50	38.6	3280

Кабели на напряжение 1 кВ

Марка, сечение (мм2)	Наружный диаметр кабеля ВБбШвнг (мм.):	Вес кабеля ВБбШвнг (кг/км.):	Строительная длина не менее (м.):
ВБбШвнг 1х35	17,2	440	300
ВБбШвнг 1×70	19.4	1061
ВБбШвнг 1×150	26.4	2015	200
ВБбШвнг 1×185	28.5	2429
ВБбШвнг 2х1.5	13	274	450
ВБбШвнг 2х2.5	12.9	286
ВБбШвнг 2х4	15.60	381
кабель ВБбШвнг 2х6	16.60	455
ВБбШвнг 2х10	18.20	574
ВБбШвнг 2х16	20.90	763
ВБбШвнг 2х25	23.20	1033	300
ВБбШвнг 2×25ож	25.5	983
ВБбШвнг 2х35	25.60	1292
ВБбШвнг 2×35ож	27	1174
ВБбШвнг 2х50	28.20	1681
ВБбШвнг 2х70	29.20	2068
ВБбШвнг 2х95	31.6	2634	200
ВБбШвнг 2х120	34.3	3172
ВБбШвнг 2х150	37.1	3824
ВБбШвнг 2х185	39.5	4565
ВБбШвнг 2х240	44.1	5760
ВБбШвнг 3х1 5	13.5	274	450
ВБбШвнг 3×2.5	18.2	323
ВБбШвнг 3х4	16.3	447
кабель ВБбШвнг 3х6	17.4	540
ВБбШвнг 1 3х10	19.1	710
ВБбШвнг 1 3х16	21.5	923
ВБбШвнг 1 3×16ож	25.0	877
ВБбШвнг 1 3х25	24.5	1281	300
ВБбШвнг 1 3×25ож	28.8	1280
ВБбШвнг 1 3х35	26.7	1643
ВБбШвнг 1 3×35ож	27.4	1579
ВБбШвнг 1 3х50	29.7	2165
ВБбШвнг 3х70	32.9	2695
ВБбШвнг 3х95	36.8	3532	200
ВБбШвнг 3х120	39.2	4301
ВБбШвнг 3х150	42.3	5225
ВБбШвнг 3х185	46.1	6340
ВБбШвнг 3х240	51.2	8123
ВБбШвнг 3х4+1х2,5	17.0	501	450
ВБбШвнг 3х6+1х4	18.4	615
ВБбШвнг 3х10+1х6	20.9	816
ВБбШвнг 3х16+1х10	22.7	1077
ВБбШвнг 3×25+1×10ож	28.4	1340	300
ВБбШвнг 3х2 5+1х16	26.6	1549
ВБбШвнг 3×25+1×16ож	26.8	1515
ВБбШвнг 3х35+1х16	28.7	1877
ВБбШвнг 3х35+1×16ож	28.8	1718
ВБбШвнг 3×50+1×16	38.2	2345
ВБбШвнг 3х50+1х25	31.4	2448
ВБбШвнг 3х70+1х35	34.6	3148
ВБбШвнг 3х95+1х50	38.2	4025
ВБбШвнг 3х120+1х70	40.7	5105
ВБбШвнг 3х150 +1х70	44.7	6024
ВБбШвнг 3х185+1х95	48.5	7366	200
ВБбШвнг 3х240+1х120	54.0	9397
ВБбШв 4×1.5	12.9	281	450
ВБбШвнг 4×2.5	13.9	341
ВБбШвнг 4х4	17.4	545
кабель ВБбШвнг 4х6	18.6	664
ВБбШвнг 4х10	20.5	877
ВБбШвнг 4х16	23.2	1114
ВБбШвнг 4×16ож	22.2	1077
ВБбШвнг 4х25	27.1	1554	300
ВБбШвнг 4×25ож	27	1532
ВБбШвнг 4х35	29.0	2089
ВБбШвнг 4×35ож	28.9	1944
ВБбШвнг 4х50	32.4	2703
кабель ВБбШвнг 4х70	35.9	3446
кабель ВБбШвнг 4х95	39.2	4526	200
ВБбШвнг 4х120	41.9	5523
кабель ВБбШвнг 4х150	45.8	6730
ВБбШвнг 1 4х185	49.6	8213
ВБбШвнг 4х240	55.3	10558
ВБбШвнг 5×1.5	15.3	321	450
ВБбШвнг 5х2,5	16.2	752
ВБбШвнг 5 4	18.6	999
ВБбШвнг 5х6	20.0	1394
ВБбШвнг 5х10	22.1	1950
кабель ВБбШвнг 5х16	25.0	2655
ВБбШвнг 5 16 ож	25	1285
ВБбШвнг 5х2 5	28.9	3378	300
кабель ВБбШвнг 5х25 (ож)	32.2	1842
ВБбШвнг 5×35	39.3	2581
ВБбШвнг 5×35ож	33.3	2444
кабель ВБбШвнг 5х50	38.8	3288
кабель ВБбШвнг 5х70	37.3	6783
ВБбШвнг 5х95	42.3	8328	200
ВБбШвнг 5х120	45.1	10273
ВБбШвнг 5х150	49.1	12856
ВБбШвнг 5х185	53.5	9327
ВБбШвнг 5х240	59.2	12100

Кабели на напряжение 6 кВ

Марка, сечение (мм2)	Наружный диаметр кабеля ВБбШвнг 6 (мм.):	Вес кабеля ВБбШвнг 6 (кг/км.):	Строительная длина не менее (м.):
ВБбШвнг 6 3х35	36,7	2864	300
ВБбШвнг 6 3х35 ож	42,3	2456
ВБбШвнг 6 3х50 ож	42,3	3145
ВБбШвнг 6 3х50	45,8	3517
ВБбШвнг 6 3х50 ож	38,7	2896
ВБбШвнг 6 3х50	40,2	3074
ВБбШвнг 6 3х70	43,2	3821
ВБбШвнг 6 3х95	46,4	4736	200
ВБбШвнг 6 3х120	49	5569
ВБбШвнг 6 3х150	51,9	6558
ВБбШвнг 6 3х185	55	7706
ВБбШвнг 6 3х240	59,7	9566

Расшифровка обозначений ВБбШв, ВБбШвнг, ВБбШвнг-FRLS и ПвБбШв

Итак, маркировка кабеля ВБбШв состоит из трех групп символов: «В»−«Бб»−«Шв». Формально, здесь есть еще и четвертый, скрытый символ, который размещается в первой позиции и это символ, отвечающий за материал жилы. Поскольку, вначале мы видим букву «В», а не «А», то это автоматически означает, что жила медная. Дальнейшая расшифровка происходит следующим образом:

• В – изоляция жилы, выполненная из ПВХ пластиката,
• Бб – двух шаровая броня из оцинкованных стальных лент. Навивается в форме спирали с расчетом взаимного перекрытия стыков,
• Шв – внешний слой шлангового типа, выполненный из ПВХ.

Следующим идет кабель ВБбШвнг, который судя по обозначению является практически аналогом предыдущего, за исключением последней пары символов «нг». Он означают, что примененные материалы являются не горючими, то есть при возникновении возгорания проводки, они будут препятствовать его распространению.

Кабель ВБбШвнг-FRLS является частичным аналогом предыдущего. Символы «FR» и «LS» после черточки означают, высокую огнестойкость и низкий уровень дымовыделения (Low Smoke). Пожар на такой проводке не только плохо распространяется, но и создает оптимальные условия для эвакуации персонала ввиду отсутствия задымления.

Последним числится кабель под маркой ПвБбШв, являющийся аналогом ВБбШв, за тем лишь исключением, что базовая изоляция жилы выполнена из вулканизированного полиэтилена («Пв»).

Известные производители ВБбШв

Кабельно-проводниковая продукция производится десятками заводов по всей территории страны. Среди наиболее популярных производителей можно отметить:

1. ОАО Кольчугинский — выпускает большинство видов кабелей и проводов. Осуществляет свою деятельность более 75 лет. Все товары сертифицированы. На предприятии имеется собственная лаборатория по контролю качества
2. ЗАО «Уралкабель», г.Екатеринбург – производит около 180 позиций кабельных изделий, среди которых ВБбШв. Продукция завода соответствует ГОСТ, что подтверждается сопроводительными документами. Поставки товара осуществляются по всем регионам России и в страны СНГ
3. ЗАО кабельный — на кабельном рынке более 50 лет. Выпускает около 6 тыс. марок и типоразмеров кабелей и проводов. Предприятие имеет государственную лицензию на производство изделий с обозначением «нг – LS», необходимых на пожароопасных объектах
4. , г.Санкт-Петербург – один из крупнейших кабельных заводов страны, на котором изготавливается 25 000 маркоразмеров. Партнерами и клиентами являются известные компании из разных промышленных отраслей.
5. ОАО «Псковский кабельный завод» — многократно награждался дипломами Российской энергетики и электротехники. Предприятие экспортирует свою продукцию в страны Европы и Средней Азии.

Перечисленные производители предоставляют качественную продукцию, о чем свидетельствует неослабевающая популярность среди потребителей.

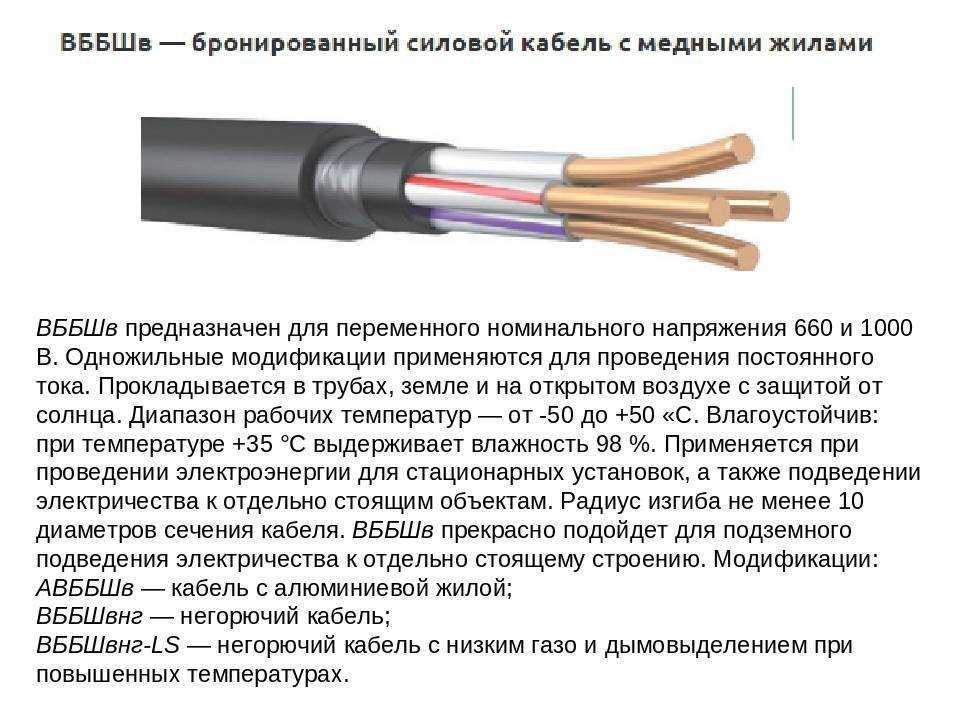

ВББШВ

Кабель ВБбШв – это высоконадежный бронированный, состоит из ПВХ-шланга и медных жил. Округлые или секторные медные жилы, проводящие ток, включают в себя одну или несколько проволок. Каждая изолированная жила в многожильном варианте отличается от других по цвету. Нулевые жилы имеют голубую изоляцию. Заземляемые жилы кабеля силового ВБбШв окрашены в два цвета – желтый и зеленый. В кабелях ВБбШв, состоящих из двух, трех, четырех и пяти жил, жилы скрученные. Если имеется только две жилы, то они обладают одинаковым сечением. У остальных силовых кабелей жилы имеют либо одинаковое сечение, либо у одной из них меньшее сечение (нулевая, или заземляемая жила). Для поясной изоляции используется ПВХ пластикат или иной материал. Поясная изоляция ВБбШвнг выполняется из низкогорючего ПВХ пластиката, при этом промежутки между жилами заполняются. Бронирование происходит при помощи двух стальных лент, причем верхняя местами перекрывает зазоры промеж витков нижней ленты.

Использование кабеля силового ВБбШв:

• Он находит применение в прокладке в земляных траншеях с любым уровнем коррозионной активности и независимо от наличия блуждающих токов. Стальная бронь способствует его использованию даже в суровых условиях эксплуатации и прокладки, в которых можно получить механические повреждения.
• Прокладывается в сухих и влажных помещениях, шахтах, тоннелях, каналах, коллекторах, кабельных полуэтажах, сооружениях, частично подвергающихся затоплению, с любым уровнем коррозионной активности.
• Прокладываются в пожароопасных и взрывоопасных зонах, так как при одиночной прокладке не возгораются. Для повышения пожаробезопасности данный кабель используется в версии ВББШвнг. Он не возгорается даже при пучковой прокладке.
• Также подходят и для воздушных прокладок, если им не угрожают механические повреждения. При этом их можно использовать для горизонтальных, вертикальных и наклонных трасс.

При прокладке в каналах, траншеях или помещениях кабель прослужит 30 лет. В состав кабелей входит:

1. Секторная или округлая медная жила, проводящая ток, состоящая из нескольких проволок и относящаяся к 2 классу по ГОСТ 22483. В кабель входят три скрученных жилы.
2. ПВХ изоляция разной расцветки, с номинальной толщиной 3,4 мм.
3. Выпрессованная внутренняя оболочка. Межжильные промежутки марки ВБбШнг кабеля силового ВБбШв заполняются невулканизированной резиновой смесью с особо низкой горючестью, а промежутки других марок – обычной невулканизированной смесью из резины.
4. Выпрессованная поясная изоляция из ПВХ пластиката, имеющего минимальную толщину 0,9 мм, а у марки ВБбШнг — из того же материала, но с пониженной горючестью.
5. Электропроводящий экран, наложенный ленточной обмоткой (электропроводящая прорезиненная ткань толщиной 0.3 мм). Экран кабеля также оснащается перекрытием или двумя лентами электропроводящей кабельной бумаги, имеющей толщину 0,12 мм вместе с зазором.
6. Металлический экран – две ленты или фольга из меди толщиной от 0.06 мм с зазором.
7. Разделительный слой, состоящий из 2 лент термоскрепленного полотна, полиэтилентерефталатной пленки или иного подобного материала с перекрытием. В кабеле силовом ВБбШв марки нг поверх пленочной обмотки также накладывается разделительный слой из низкогорючего ПВХ пластиката толщиной не менее 1.0 мм.
8. Защитный покров может выполняться в двух вариантах: бронь из двух стальных лент и защитный шланг из ПВХ пластиката.

Технические характеристики:

Категории размещения 1 и 5 типа по ГОСТ 15150-69, деление кабеля по виду климатического исполнения — УХЛ и Т.

• Температурный режим использования от -50°С до +50°С;
• Относительная влажность воздуха – до 98% (если температура составляет не более +35°С);
• Максимально допустимый температурный режим при установке и прокладке кабелей без подогрева: -15°С;
• Самая низкая величина радиуса изгиба при прокладывании — 7.5 наружных диаметров;
• Требуемая для кабеля силового ВБбШв номинальная частота равна 50 Гц;
• Переменное напряжение при десятиминутном испытании частотой 50 Гц составляет 15 кВ;
• На протяжении 4 часов кабели способны выдержать испытание переменным напряжением 18 кВ (с частотой 50 Гц);
• Жилы можно подвергать длительному нагреву при эксплуатации при температуре +70°С;
• Строительная длина кабеля для сечений основных жил: 16 — 70 мм2 — 450 м 95 — 120 мм2 — 400 м 150 мм2 и выше — 350 м;
• Кабель силовой может прослужить 30 лет.

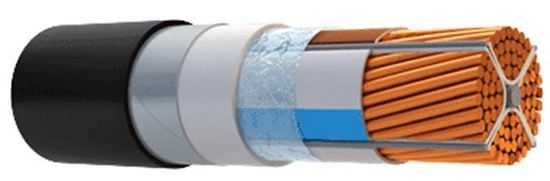

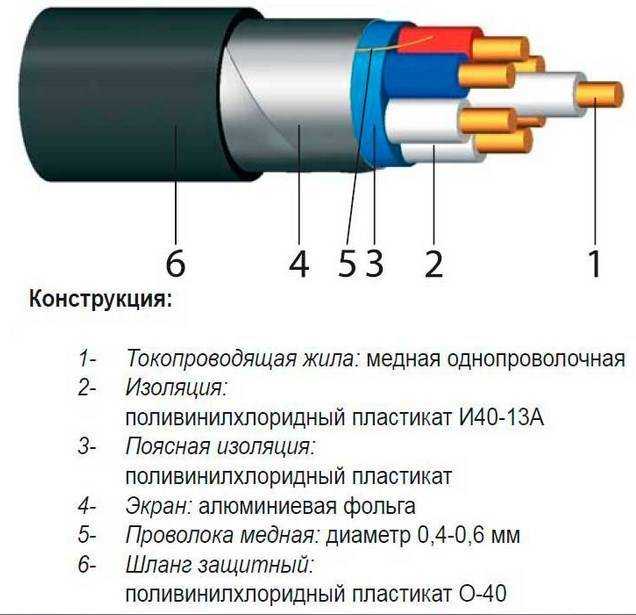

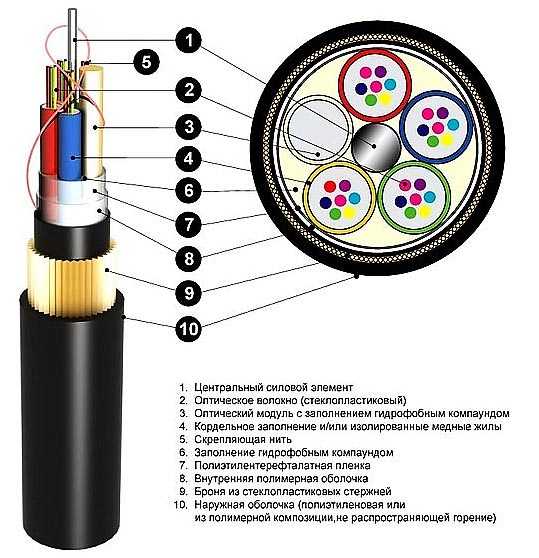

Конструкция

С примерной расшифровкой маркировки разобрались, теперь давайте перейдем к рассмотрению общей конструкции бронированных кабелей. Он состоит из:

1. Токопроводящей жилы из алюминия или меди.
2. Слоя изоляции поверх жилы, обычно это ПВХ, полиэтилен или пропитанная бумага.
3. Далее идет экран из медных проволок или же различных проводящих лент, например из металла или проводящих картонов и бумаг.
4. Поверх экрана еще один слой изоляции.
5. Затем идет слой брони, обычно выполненной в виде лент, тогда верхняя лента накладывается так, чтобы перекрывать стыки витков нижней ленты. Ленты как спираль на кабель.
6. В центре кабеля может располагаться осевой элемент, это может быть стальной канат или прут из стеклопластика в покрытии или без. Он выполняет несущую роль и снимает механические нагрузки с жил.

На конце устанавливается специальная муфта для бронированного кабеля концевая — она нужна для того, чтобы слои изоляции и защиты кабеля оставались в целостности и сохранности, а жилы были разведены друг от друга и надежно заизолированы.

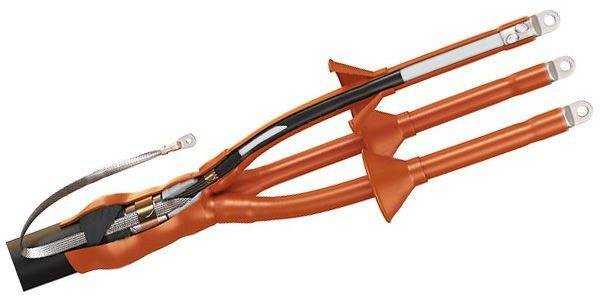

Концевая муфта, слева видно заземляющий проводник для брони, жилы разведены и заизолированы, на них надеты изоляторы

Для соединения строительных длин бронированного кабеля или соединения в ходе ремонтных работ при повреждениях тоже выполняется в муфтах, которые обычно заливаются битумом или другими диэлектрическими растворами. Если конкретнее, то этот пункт зависит от того на какое напряжение рассчитан кабель, чем выше напряжение, например распределительные сети 6-10кВ, тем более жесткие требования к соединениям и изоляции. При высоком напряжении наличие воздуха в соединении может быть губительным, так как происходит его ионизация, в результате чего возможно развитие разрядов.

ВБбШв

ВБбШв – прочный и надежный силовой кабель, бронированный. Данная аббревиатура на сегодняшний день неактуальна и считается устаревшей. После ввода нового ГОСТа в 2011 году его название было изменено на ВБШв. Этот момент не повлиял на саму конструкцию и ее технические показатели. Все характеристики были сохранены и по текущий момент времени остаются прежними.

Расшифровка маркировки ВБШв:

• Как и любая другая аббревиатура, ВБШв имеет свою расшифровку.
• В – наличие изоляционного покрытия из специального пластика поливинилхлоридного.
• Б – наличие бронированного покрытия, которое обеспечено посредством специальных лент из стали оцинкованной.
• Шв – наличие специального пластикового покрытия.

Стоимость ВБбШв имеет прямую зависимость от цены материалов, из которых продукт был изготовлен. Цены на продукцию указаны в прайс-листе, размещенном на сайте компании. мы предоставляем гибкую скидочную систему. Подробную информацию относительно окончательной стоимости кабеля данной марки следует уточнять у сотрудника компании.

Купить спецпродукцию можно двумя способами – за наличные деньги и путем перечисления со счета на счет. Ассортимент, который есть на складе, отгружается на протяжении одного рабочего дня после зачисления денежных средств. Сроки доставки заказных моделей нужно уточнять у наших сотрудников.

Технические характеристики кабеля ВБбШв:

• Температурный режим, при котором допускается возможность эксплуатировать кабель, составляет от минус сорока девяти до плюс сорока девяти градусов Цельсия.
• Допустимые показатели влажности – не выше девяноста семи процентов.
• Температура, при которой допускаются монтажные работы без подогрева, не должна опускаться ниже, чем минус четырнадцать.
• Допустимые усилия тяжения во время прокладки – не больше 50 Н/мм2.
• Эксплуатационный срок продукта – до тридцати лет от момента его производства.

Конструкция кабеля ВББШВ:

Кабель бронированный рассматриваемой марки характеризуется стандартным строением. В его состав входит несколько элементов.

• Жила – изготовлена из высококачественной меди. Может быть одно- и многопроволочной. Согласно ГОСТа относится к первому или второму классу.
• Изоляционное покрытие – традиционное, пластиковое.
• Покрытие внутреннее – пластиковое, поливинилхлоридное.
• Наружное покрытие – пластиковое, поливинлхлоридное.
• Бронировочное покрытие обеспечивается при помощи специальных лент, сделанных из высококачественной стали.

Применение кабеля ВБбШв:

Предназначение этого вида продукта не отличается от других аналогичных продуктов. ВБбШв необходим, чтобы обеспечить распределение электричества в оборудовании стационарного назначения разного типа при частоте шестьдесят Герц и напряжении до тысячи Вт. В случае осуществления групповой прокладки в обязательном порядке должны применяться огнезащитные средства.

— прайс-лист, актуальные цены, купить из наличия на складе и под заказ, доставка по РФ

ВББШВ расшифровка

Производитель подобного типа продукции маркирует кабель аббревиатурой ВБбШв. Это делается для того, чтобы не использовать дополнительных бирок с длинным названием провода, ведь опытный электрик легко сможет расшифровать обозначение, указанное прямо на детали. Буквы, обозначающие классификацию и уровень защиты провода, расшифровываются следующим образом:

1. Буква В означает, что внутренняя оболочка сделана из поливинилхлорида или пластика с его содержанием. Подобная обмотка является гибкой, но в то же время очень прочной, поэтому даже при скручивании провода под острым углом оболочка не разрывается и сохраняет свою целостность. Внутренняя изоляция призвана отделить несущие жилы друг от друга, чтобы они не соприкасались;
2. Рядом стоящие буквы Бб означают то, что в конструкции кабеля имеется стальная обмотка, выступающая в качестве бронированной прослойки, предотвращающей разрыв или замыкание несущих жил, а также механическое повреждение арматуры;
3. Сочетание букв Шв, именно в такой последовательности, означает, что кабель ВБбШв покрыт снаружи пластиковой оболочкой на гибкой основе с добавлением полиэтилена. Чаще всего это цилиндрическая плотная форма, легко поддающаяся деформации с соблюдением целостности наружного слоя.

Кабель типа ВБбШв и его расшифровка могут иметь дополнительные обозначения, которые указывают на состав несущих жил, например, медь или алюминий. Также подобные изделия маркируются цифрами и буквами, характеризующими технические способности проводника: максимальный ток и его назначение. Например, обозначение АВБбШв говорит о проводнике, имеющем алюминиевые жилы, внутреннюю изоляцию из поливинилхлорида, двойной пояс из металлической ленты и пластиковую оболочку в виде шланга.

Кабель с алюминиевой жилой

Также в маркировке проводника указываются количество жил и их диаметр. Стоящие после обозначения ВБбШв цифры 3*1,5 сигнализируют о трехжильном проводнике на алюминиевой или медной основе, имеющем сечение, равное 1,5 кубика. Используя это обозначение, можно понять класс изделия и количество проводящей арматуры внутри.

Конструкция

Кабель имеет композитную, то есть многослойную структуру, состоящую из нескольких наложенных друг на друга оболочек с разными функциями. В нем используются одно- или многопроволочные медные жилы 1 или 2 класса гибкости. Форма — круглая либо секторная, секторные жилы применяются в кабелях для передачи тока высокого напряжения — до 6 кВ.

Структура кабеля с круглыми жилами:

1. Индивидуальная изоляция жил из поливинилхлорида.
2. Поясная изоляция из ПВХ.
3. Металлический экран из двух стальных лет, скрученных так, что верхняя лента перекрывает стыки нижней.
4. Защитная прослойка.
5. Общая изоляция — шланг все из того же ПВХ.

Структура кабеля с секторными жилами для высоковольтных линий сложнее. Помимо всего прочего, там присутствуют дополнительный электропроводящий и металлический экраны, которые отделяют броню от поясной изоляции.

Жилы должны быть скручены. Цветовая маркировка — традиционная, голубой цвет отведен на нулевую, желто-зеленый — на заземляющую жилу. Число жил может быть от 1 до 5.

При этом допускается, что нулевая жила либо «земля» могут иметь меньшее сечение, чем фазные проводники. Этот факт должен отражаться в маркировке, например 3×1,5 + 1×1,0 — три жилы сечением полтора квадратных миллиметра, и одна — в один квадратный миллиметр.

Сфера использования

В основном изделие предназначено для передачи и распределении электрической энергии к объектам, которых находятся на разном расстоянии, при положении, когда применение неизолированных или незащищенных проводов невозможно из-за высокого риска возникновения пожара или вероятности внешнего механического повреждения.

Бронированные кабели могут использоваться в следующих областях:

• подземная прокладка в почве;
• для устройств выработки энергии в туннелях или горных зонах;
• прокладка наземного вида или в траншеях;
• установка в кабель-каналах, коридорах или на кабельных мостах;
• установка электрических сетей в жилых помещениях.
