Подбор автомата по мощности - таблицы, выбор для однофазной 220в и трехфазной 380в сети

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Как рассчитать мощность электротока

В соответствии с законом Ома, сила тока (I) находится в прямой пропорции с напряжением (U) и в обратной пропорции с сопротивлением (R). Расчет мощности (Р) осуществляется путем умножения силы тока на напряжение. Таким образом, для участка цепи образуется следующая формула, по которой рассчитывается ток: I = P/U.

С учетом реальных условий, к данной формуле прибавляется еще один компонент и при расчетах однофазной сети получается следующий вид: I = P/(U х cos φ).

Трехфазная сеть рассчитывается немного по-другому. Для этого используется следующая формула: I = P/(1,73 х U х cos φ), в которой напряжение U условно составляет 380 вольт, cos φ является коэффициентом мощности, посредством которого активная и реактивная составляющие сопротивления нагрузки соотносятся между собой.

Современные блоки питания обладают незначительной реактивной компонентой, поэтому значение cos φ принимается за 0,95. Это не касается трансформаторов и электродвигателей с высокой мощностью, обладающих большим индуктивным сопротивлением. Расчет сетей, где могут подключаться такие устройства, выполняется с коэффициентом cos φ, эквивалентным 0,8. В других случаях используется стандартная методика расчетов с последующим применением повышающего коэффициента 1,19, получающегося из соотношения 0,95/0,8.

При использовании в формулах известных параметров напряжения 220 и 380 В, а также коэффициента мощности 0,95, в результате получается сила тока для однофазной сети – I = P/209, а для трехфазной – I = P/624. Таким образом, при наличии одной и той же нагрузки, сила тока в трехфазной сети будет в три раза ниже. Это связано с наличием трех проводов отдельных фаз, на каждую из которых равномерно распределяется общая нагрузка. Напряжение между каждой фазой и рабочим нулем составляет 220 вольт, поэтому известная формула может выглядеть следующим образом: I = P/(3 х 220 х cos φ).

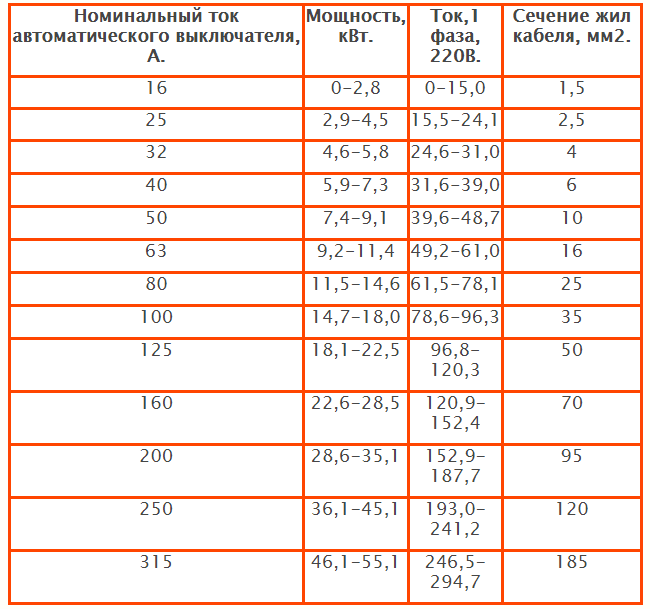

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

6 А – 1,2 кВт;
8 А – 1,6 кВт;
10 А – 2 кВт;
16 А – 3,2 кВт;
20 А – 4 кВт;
25 А – 5 кВт;
32 А – 6,4 кВт;
40 А – 8 кВт;
50 А – 10 кВт;
63 А – 12,6 кВт;
80 А – 16 кВт;
100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

электросауна (12 кВт) — 60 А;
электроплита (10 кВт) — 50 А;
варочная панель (8 кВт) — 40 А;
электроводонагреватель проточный (6 кВт) — 30 А;
посудомоечная машина (2,5 кВт) — 12,5 А;
стиральная машина (2,5 кВт) — 12,5 А;
джакузи (2,5 кВт) — 12,5 А;
кондиционер (2,4 кВт) — 12 А;
СВЧ-печь (2,2 кВт) — 11 А;
электроводонагреватель накопительный (2 кВт) — 10 А;
электрочайник (1,8 кВт) — 9 А;
утюг (1,6 кВт) — 8 А;
солярий (1,5 кВт) — 7,5 А;
пылесос (1,4 кВт) — 7 А;
мясорубка (1,1 кВт) — 5,5 А;
тостер (1 кВт) — 5 А;
кофеварка (1 кВт) — 5 А;
фен (1 кВт) — 5 А;
настольный компьютер (0,5 кВт) — 2,5 А;
холодильник (0,4 кВт) — 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Источник

Лучшие производители

Качество автоматических выключателей, как и любого другого электрооборудования, зависит от производителя. Следует отдавать предпочтение проверенным фирмам. Конечно, такие автоматы стоят недешево, но на своем благополучии экономить не следует.

Испытания автоматов током 1,13·In (АВВ, Schneider Electric, IEK, EKF, КЭАЗ, TDM, Elvert)

Как показывает практика, отечественное электрооборудование уступает по качеству зарубежным аналогам. Естественно, что подобные автоматические выключатели стоят несколько дороже. Но все в этом мире относительно, поэтому в последствии можно заплатить огромную цену за такую экономию, поскольку отечественные автоматы покупают в целях экономии средств.

Как перевести ватт в ампер

Перевести ватт в ампер нужно в ситуации, когда необходимо поставить защитное устройство и нужно выбрать, с каким номинальным током оно должно быть. Из инструкции по эксплуатации ясно, сколько ватт потребляет бытовой прибор, подключаемый к однофазной сети.

Задача рассчитать, сколько ампер в ваттах или какая соответствует розетка для подключения, если микроволновая печь потребляет 1,5 кВт. Для удобства расчета киловатты лучше перевести в ватты: 1,5 кВт = 1500 Вт. Подставляем значения в формулу и получаем: 1500 Вт / 220 В = 6,81 А. Значения округляем в большую сторону и получаем 1500 Вт в пересчете на амперы – потребление тока СВЧ не менее 7 А.

Если подключать несколько приборов одновременно к одному устройству защиты, то чтобы посчитать, сколько в ваттах ампер, нужно все значения потребления сложить вместе. Например, в комнате используется освещение со светодиодными лампами 10 шт. по 6 Вт, утюг мощностью 2 кВт и телевизор 30 Вт. Сначала все показатели нужно перевести в ватты, получается:

лампы 6*10= 60 Вт,
утюг 2 кВт=2000 Вт,
телевизор 30 Вт.

Теперь можно перевести ампер в ватты, для этого подставляем значения в формулу 2090/220 В = 9,5 А

10 А. Ответ: потребляемый ток около 10 А.

Необходимо знать, как перевести амперы в ватты без калькулятора. В таблице показано соответствие скорости потребления электроэнергии силе тока при однофазной и трехфазной сетях.

>Какой автомат на 15 кВт 3 фазы?

Когда можно снизить номинальную мощность автомата

Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля. Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель.

Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии. Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.

Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.

Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 — 25) * 1,45 * 220 = 2,2 кВт. Это очень мало относительно общего потребления.

При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях. Поэтому, чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.

Рассмотрим возможность установки выключателя с номиналом 20A на примере выделенной для кухни отдельной линии.

К ней подсоединены и могут быть одновременно включены следующие электроприборы:
Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
Две морозильные камеры, мощностью 200 Вт;
Духовка, мощностью 3,5 кВт;

При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.

Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.

При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.

Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.

Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.

Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи. Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей

Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.

Какой тип стабилизатора выбрать?

Существует три основныхтипа стабилизаторов: релейные, тиристорные и электромеханические. Релейные устройства – самые массовые, недорогие и достаточно универсальные. Тиристорные – самые дорогие, бесшумные, надежные. Электромеханические отличаются большими габаритами, ограниченным ресурсом работы, шумом от движения щеток по поверхности трансформатора. Однако они лишены недостатка, присущего первым двум типам – имеют плавную регулировку, что выражается в отсутствии кратковременного обрыва фазы, негативно влияющего на отдельные виды бытовой техники. Электромеханику хорошо ставить на свет, а также высокоточные приборы. Если ставить на весь дом, то желательно убедиться,что нет частых резких скачков напряжения, иначе стабилизатор быстро выйдет из строя.

Для мощности 15 кВт сколько ампер должен быть автомат?

Перед тем, как выяснить, для 15 кВт какой автомат требуется, следует определить, какие функции вы возлагаете на энергопринимающие устройства. От качества и количества таких устройств будет зависеть требуемая мощность. Здесь нужно подойти к вопросу с базой не только исходных данных по каждому устройству, но и с весомым багажом знаний и формул. Иначе в нормативных документах несведущему человеку можно легко заблудиться. Есть быстрый и верный способ в этом случае – обратиться к специалистам, которые сэкономят ваши деньги, нервы и, главное, время.

Если Вы приобрели действующее помещение с подведенным к нему электрическим питанием, то можно воспользоваться опытным способом определения, достаточно ли заложенной мощности. Путем эксперимента можно также выяснить, какую длительную нагрузку в 15 кВт какой автомат выдержит, то есть не отключится в самый неподходящий момент.

Почему автомат С16 не отключится при токе 16 Ампер?

Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.

Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час.

Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.

Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства.

Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными.

Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.

Это интересно: Вытяжка на кухне не вытягивает воздух, а дует в кухню: делимся знаниями

Каким производителям стоит доверять

Выбор автомата делают с учетом фирмы-производителя. Неизвестные производители выпускают продукцию, которая редко отличается высоким качеством. К популярным брендам и фирмам относятся: АВВ, Schneider Electric, Legrand и некоторые другие. Доступную продукцию с бюджетными ценами производят фирмы EKF, IEK, TDM и другие. В работе многие изделия ведут себя практически одинаково, поэтому не следует платить лишние деньги за бренд при одинаковом качестве продукции. Изделия фирмы Schneider Electric в 3-5 раз дороже IEK.

На рынке часто встречаются подделки дорогих автоматов. Их легок отличить по весу, который указан в сопроводительных документах. Легкий вес свидетельствует об отсутствии в изделии каких-либо компонентов, обеспечивающих штатную работу изделия. Рассмотрим некоторые модели разных производителей.

TDM – изделие производится в Китае двумя сериями: ВА 47-29 и ВА 47-63. ВА 47-29 имеет на корпусе насечки для пассивного охлаждения. Можно пломбировать устройство специальными заглушками, продающимися отдельно. ВА 47-63 выпускаются без охлаждающих насечек. Цена всех изделий в пределах 130 руб.

Китайская фирма “Энергия” выпускает те же серии, что и TDM, но с боковыми углублениями и индикатором включения. Серия 47-63 без индикатора и углублений на корпусе.

Продукция IEK (Китай) завоевала большую популярность покупателей, как и изделия фирм Decraft и EKF.

КЭАЗ – завод в Курске, выпускающий изделия серий ВМ63 и ВА 47-29. В комплект выключателей входят пломбы, имеется индикация контакта.

Венгерские изделия GE имеют ощутимый вес и большую популярность.

Moeller производятся в Сербии и в Австрии, являются аналогами китайских автоматов защиты, но обладают более высоким качеством.

Shneider Electric окрашены в зеленый цвет. Выпускается несколько серий продукции. Стоимость в пределах 150-180 руб. Альтернативой является продукция польской фирмы Legrand TX.

Электрики России любят продукцию компании АВВ (Германии), которая отличается высоким качеством, доступностью и надежностью. Выпускается две серии: S-6000 и SH-4500 А. Стоят изделия 250-300 руб.

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

При выборе автоматов постоянно допускается одна и та же ошибка — не учитывается температура окружающей среды.Номинальный ток автомата назначается по ПУЭ при температуре в + 30 градусов Цельсия,а номинальный ток кабеля или провода назначается по ПУЭ при температуре в + 25 ,а эксплуатироваться автомат и кабель будут при комнатной температуре,допустим в + 18 градусов Цельсия.Если номинальный ток двухжильного или трехжильного, с защитным проводником, кабель — провода сечением 2.5 миллиметра квадратного по меди в однофазной сети равно 25 ампер ( 27 ампер это для кабелей с дополнительной изоляцией в виде ПЭТ ленты или композитного стекломиканита или стеклоленты,заполнением пространства под общей оболочкой мелованной резиной и т. д.),то при + 18 градусов Цельсия это уже номинальный ток в 27 ампер,а номинальный ток автомата на 16 ампер уже фактически равен 18.3 ампера,если учесть что при токах в 1.13 номинального тока автомат не отключается гарантированного в течении более одного часа,то реальный предельный рабочий ток провода уже 20.7 амер,то есть автомат на 16 ампер превращается уже в автомат на 20 ампер,при этом ,согласно DIN стандарту на модульные автоматы ,изготовленные по этому стандарту,номинальный ток кабеля или провода должен быть в полтора раза больше номинального тока автомата или 20.7 * 1.5 = 31 ампер,а номинальный ток кабеля 27 ампер,значит автомат на 16 ампер не годится и нужен автомат на 13 ампер.При температуре в + 35 градусов Цельсия опять же автомат на 16 ампер превращается в автомат на 15 ампер,а номинальный ток провода снижается до 22 ампер,то есть 15 * 1.13 * 1.5 = 25.5 ампера ,а номинальный ток кабеля — 22 ампера .И опять автомат на 16 ампер не годится и нужен автомат на 13 ампер.А вообще кабель всегда нужно проверять по термическому уравнению Tкабеля = t окружающей среды + к * ( I ) ^ 2 ,где T кабеля — температура кабеля в градусах Цельсия, t окружающей среды — температура окружающей среды в градусах Цельсия ,I — ток протекающий по кабелю в амперах,нагрев провода током пропорционален квадрату этого тока, к — температурный коэффициент провода,безразмерная величина, для его определения используют формулу к = (65 — 25 ) /( i ^ 2) номинальный,где 65 — максимальная рабочая температура кабеля по ПУЭ в + 65 градусов Цельсия ,25 — температура кабеля при которой назначается его номинальный ток в + 25 градусов Цельсия и i номинальный ток кабеля при температуре в + 25 градусов Цельсия.Для сечения в 2.5 миллиметра квадратного по меди при + 18 градусах Цельсия уравнение принимает вид T кабеля = 18 + 0.064 ( I) ^ 2.

Автоматический выключатель (АВ) выбирают по номинальному току I _н.вык выключателя и номинальному току I _н.расц расцепителя. I _расц =I _дл /К _т, где I дл =I н.дв – длительный ток в линии, I _н.дв – номинальный ток двигателя, К _т – тепловой коэффициент, учитывающий условия установки АВ. К _т =1 — для установки в открытом исполнении; К _т =0,85 – для установки в закрытых шкафах.

Iдл=Iн= Р н /(Uн·√3·ηн·cosφ), (1)

гдеР_н — мощность двигателя, кВт; U_н – номинальное напряжение электродвигателя, кВ; ηн – КПД двигателя (без процентов), cosφ – коэффициент мощности двигателя. Номинальный ток асинхронного двигателя с к. з. ротором будет примерно равен его удвоенной мощности, взятой в киловаттах: I_н≈ 2Р_н(кВт) Выбираем АВ: Тип – I_н.вык – I_расц –

Необходимо, чтобы выполнялось условие: I_мгн.ср ≥ KI_кр, где I_мгн.ср — ток мгновенного срабатывания, I_кр – максимальный кратковременный ток, К – коэффициент, учитывающий неточность определения I_кр в линии. К = 1,25 – для АВ с I_н > 100А; К = 1,4 – для АВ с I_н ≤ 100А. I_кр = I_пуск = К_i I_н, где К_i – кратность пускового момента К_i = I_пуск/Iн. Значения К_i берутся из таблиц. Если условие выполняется, значит АВ выбран верно, если не выполняется, то выбирается АВ с большим значением тока расцепителя.

Приведем пример .

Условие установки АВ:

По типу двигателя выписываем из таблицы его номинальные данные:

Так как автомат устанавливается в шкафу, то К_т = 0,85, поэтому:

По току расцепителя выбираем автомат: ВА 51-25; I_н = 25 А I_расц = 16 А;

I_мгн.ср = 10∙I_расц = 10∙16 = 160 А

Неравенство выполняется, значит автомат выбран верно.
