Как проверить якорь электроинструмента

Проверка мультиметром однофазных коллекторных ЭД

Самодеятельных мастеров или желающих ими стать больше всего интересует прозвонкка электродвигателя домашней техники мультиметром.  Проверка исправности движка сводится к диагностированию ротора и статора по отдельности. В бытовой технике применяются однофазные ЭД коллекторного типа. Чтобы приступить к проверке электродвигателя, его разбирают, вынимая статор из корпуса мотора, и в свою очередь извлекают из него якорь.

Следует заметить то, что предварительно нужно осмотреть части электромотора на предмет наличия механических повреждений. Потому, что если таковые обнаружатся, то дальнейшая проверка тестером окажется ненужной. В случае отсутствия таких явлений, как износ и трение подшипников, износ коллекторных колец, проворачивание вращающихся деталей относительно друг друга, приступают к следующим этапам диагностики.

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

https://youtube.com/watch?v=jk_J3v5T8RA

Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.

Ремонт асинхронных двигателей

Наиболее распространены асинхронные силовые агрегаты на две и на три фазы. Порядок их диагностики не совсем одинаков, поэтому следует остановиться на этом более подробно.

Трехфазный мотор

Существует два вида неисправностей электрических агрегатов, причем независимо от их сложности: наличие контакта в неположенном месте или его отсутствие.

В состав трехфазного мотора, работающего от переменного тока, входит три катушки, которые могут быть соединены в форме треугольника или звезды. Имеется три фактора, определяющих работоспособность этой силовой установки:

• Правильность намотки.
• Качество изоляции.
• Надежность контактов.

Замыкание на корпус обычно проверяется при помощи мегомметра, но если его нет, можно обойтись обычным тестером, выставив на нем максимальное значение сопротивлений – мегаомы. Говорить о высокой точности измерений в этом случае не приходится, но получить приблизительные данные возможно.

Перед тем, как измерить сопротивление, убедитесь, что двигатель не подключен к электросети, иначе мультиметр придет в негодность. Затем нужно произвести калибровку, поставив стрелку на ноль (щупы при этом должны быть замкнуты). Проверять исправность тестера и правильность настроек, кратковременно касаясь одним щупом другого, необходимо каждый раз перед измерением величины сопротивление.

Приложите один щуп к корпусу электромотора и убедитесь, что контакт имеется. После этого снимите показания прибора, касаясь двигателя вторым щупом. Если данные в пределах нормы, соединяйте второй щуп с выводом каждой фазы поочередно. Высокий показатель сопротивления (500-1000 и более МОм) свидетельствует о хорошей изоляции.

Как проверить изоляцию обмоток показано в этом видео:

Затем необходимо убедиться, что все три обмотки целы. Проверить это можно, прозвонив концы, которые выходят в коробку выводов электродвигателя. Если обнаружен обрыв какой-либо обмотки, диагностику следует прекратить до устранения неисправности.

Следующий пункт проверки – определение короткозамкнутых витков. Довольно часто это можно увидеть при визуальном осмотре, но если внешне обмотки выглядят нормально, то установить факт короткого замыкания можно по неодинаковому потреблению электротока.

Двухфазный электрический двигатель

Диагностика силовых агрегатов этого типа несколько отличается от вышеописанной процедуры. При проверке мотора, оснащенного двумя катушками и запитывающегося от обычной электросети, его обмотки нужно прозвонить при помощи омметра. Показатель сопротивления рабочей обмотки должен быть на 50% меньше, чем у пусковой.

Обязательно должно измеряться сопротивление на корпус – в норме оно должно быть очень большим, как и в предыдущем случае. Низкий показатель сопротивления говорит о необходимости перемотки статора. Конечно, для получения точных данных такие измерения лучше проводить при помощи мегомметра, но такая возможность в домашних условиях имеется редко.

Проверка коллекторных электромоторов

Разобравшись с диагностикой асинхронных моторов, перейдем к вопросу о том, как прозвонить электродвигатель мультиметром, если силовой агрегат относится к коллекторному типу, и каковы особенности таких проверок.

Чтобы правильно проверить работоспособность этих двигателей при помощи мультиметра, нужно действовать в следующем порядке:

• Включить тестер на Ом и попарно замерить сопротивление коллекторных ламелей. В норме эти данные различаться не должны.
• Измерить показатель сопротивления, приложив один щуп прибора к корпусу якоря, а другой – к коллектору. Этот показатель должен быть очень высоким, стремиться к бесконечности.
• Проверить статор на целостность обмотки.
• Измерить сопротивление, прикладывая один щуп к корпусу статора, а другой – к выводам. Чем выше будет полученный показатель, тем лучше.

Проверить электродвигатель при помощи мультиметра на межвитковое замыкание не получится. Для этого используется специальный аппарат, с помощью которого производится проверка якоря.

Подробно проверка двигателей электроинструмента показана в этом видео:

Как прозвонить асинхронный электродвигатель

Если при внешнем осмотре ничего не выявлено, тогда необходимо продолжить проверку при помощи электротехнический измерений.

Как прозвонить электродвигатель мультиметром

Самым распространенным в домашнем хозяйстве электроизмерительным прибором является мультиметр.  При его помощи можно прозвонить на целостность обмотки и на  отсутствия пробоя на корпус.

В двигателях на 220 Вольт. Необходимо прозвонить пусковую и рабочую обмотки. При чем у пусковой сопротивление будет 1.5 раза больше, чем у рабочей. У некоторых электромоторов пусковая и рабочая обмотка будет иметь общий третий вывод. Подробнее об этом читайте здесь.

Например, у мотора от старой стиральной машины есть три вывода. Самое большое сопротивление будет между двумя точками, включающей в себя 2 обмотки, например 50 Ом. Если взять оставшейся третий конец, то это и будет общий конец. Если замерить между ним и 2 концом пусковой обмотки- получите величину около 30-35 Ом, а если между ним и 2 концом рабочей- около 15 Ом.

В двигателях на 380 Вольт, подключенных по схеме звезда или треугольник необходимо будет  разобрать схему и прозвонить отдельно каждую из трех обмоток. У них сопротивление должно быть одинаковым от 2 до 15 Ом  с отклонениями не более 5 процентов.

Обязательно необходимо прозвонить все обмотки между собой и на корпус. Если сопротивление не велико до бесконечности, значит есть пробой обмоток между собой или на корпус. Такие двигатели необходимо сдать в перемотку обмоток.

Как проверить сопротивление изоляции обмоток электродвигателя

К сожалению, мультиметром не проверить величину сопротивления изоляции обмоток электромотора для этого необходим мегомметр на 1000 Вольт с отдельным источником питания. Прибор дорогой, но он есть у каждого электрика на работе, которому приходится подключать или ремонтировать электродвигатели.

При измерении один провод от мегомметра присоединяют к корпусу в неокрашенном месте, а второй по очереди к каждому  выводу обмотки.  После этого измерьте сопротивление изоляции между всеми обмотками. При величине менее 0.5 Мегома- двигатель необходимо просушить.

Будьте внимательны, во избежание поражения электрическим током не прикасайтесь к измерительным зажимам во время проведения измерений.

Все измерения проводятся только на обесточенном оборудовании и по продолжительности не менее 2-3 минут.

Как найти межвитковое замыкание

Наиболее сложным является поиск межвиткового замыкания, при котором замыкается между собой лишь часть витков одной обмотки. Не всегда выявляется при внешнем осмотре, поэтому для этих целей применяется для двигателей на 380 Вольт-  измеритель индуктивности. У всех трех обмоток должно быть одинаковое значение. При межвитковом замыкании у поврежденной обмотки индуктивность будет минимальной.

Когда Я был на практике 16 лет назад на заводе,  электрики для поиска межвитковых замыканий у асинхронного мотора мощностью 10 Киловатт использовали шарик из подшипника диаметром около 10 миллиметров. Они вынимали ротор и подключали 3 фазы через 3 понижающих трансформатора на обмотки статора.  Если все в порядке шарик движется по кругу статора, а при наличии межвиткового замыкания он примагничивается к месту его возникновения. Проверка должна быть кратковременной и будьте аккуратны шарик может вылететь!

Я уже давно работаю электриком и проверяю на межвитковое замыкание, если только  двигатель на 380 В начинает сильно греться после 15-30 минут работы. Но перед разборкой, на включенном моторе проверяю величину потребляемого им тока на всех трех фазах.  Она должна быть одинаковой с небольшой поправкой на погрешности измерений.

← Предыдущая страница
Следующая страница →

Особенности проверки электромоторов с дополнительными элементами

Зачастую электрические силовые установки оснащаются дополнительными компонентами, предназначенными для защиты оборудования или оптимизации его работы. Наиболее распространенными элементами, встраивающимися в мотор, являются:

• Термопредохранители. Они настроены на срабатывание при определенной температуре таким образом, чтобы избежать сгорания и разрушения изолирующего материала. Предохранитель убирается под изоляцию обмоток или фиксируется к корпусу электрического мотора стальной дужкой. В первом случае доступ к выводам не затруднен, и их без проблем можно проверить с помощью тестера. Также можно мультиметром или простой индикаторной отверткой определить, к каким разъемным ножкам выходит защитная схема. Если температурный предохранитель находится в нормальном состоянии, то он должен показывать при измерении короткое замыкание.
• Термопредохранители могут быть с успехом заменены температурными реле, которые бывают как нормально разомкнутыми, так и замкнутыми (второй тип более распространен). Марка элемента проставляется на его корпусе. Реле для различных типов двигателей выбирается в соответствии с техническими параметрами, ознакомиться с которыми можно, прочитав эксплуатационные документы или найдя нужную информацию в интернете.
• Датчики оборотов двигателя на три вывода. Обычно ими комплектуются моторы стиральных машин. Основой принципа работы этих элементов является изменение разности потенциалов в пластинке, через которую проходит слабый ток. Питание подается по двум крайним выводам, которые обладают небольшим сопротивлением и при проверке должны показывать короткое замыкание. Третий вывод проверяется только в рабочем режиме, когда на него действует магнитное поле. Не следует измерять величину электропитания датчика при включенном двигателе. Лучше всего вообще снять силовой агрегат и подать ток отдельно на датчик. Для возникновения импульсов на выходе датчика покрутите ось. Если ротор не оснащен постоянным магнитом, придется на время проверки установить его, сняв предварительно сенсор.

Обычного мультиметра, как правило, достаточно для диагностики большинства неполадок, которые могут возникать в электромоторах. Если установить причину неисправности этим прибором не представляется возможным, проверка производится с помощью высокоточных и дорогостоящих аппаратов, которые имеются только у специалистов.

В этом материале содержится вся необходимая информация о том, как правильно проверить электродвигатель мультиметром в бытовых условиях. При выходе любой электротехники из строя самое главное – прозвонить обмотку мотора, чтобы исключить его неисправность, поскольку силовая установка имеет наиболее высокую стоимость по сравнению с другими элементами.

Виды ремонтов электромашин

Для предотвращения появления неисправностей следует проводить обслуживание и плановые ремонты электрооборудования согласно утверждённому графику.

Ремонты электромашин делятся на техническое обслуживание (ТО), текущий, средний и капитальный ремонты. Объём работ в каждом из этих видов работ определяется “Типовым положением о техническом обслуживании и ремонте (ТОиР) электрооборудования”.

Техническое обслуживание

Это поддержание оборудования в рабочем состоянии между плановыми ремонтами. Проводится силами ремонтного и оперативно-ремонтного персонала.

Предусматривает следующие виды работ:

• осмотр;
• проверка нагрева;
• протирка от грязи;
• проверка изоляции;
• выявление неисправностей и их устранение.

Производится по утверждённому графику и в период простоя – обеденный перерыв, наладка, смена инструмента.

Текущий ремонт

Поддерживается рабочее состояние до среднего ремонта. Производится на месте установки или в мастерской. Включает в себя:

• комплекс работ по ТО;
• замена вышедших из строя узлов – подшипников и муфт;
• регулировка и проверка центровки.

Средний ремонт

При проблемах, которые невозможно устранить во время текущего ремонта производится средний ремонт. При этом производится:

• полная разборка;
• при необходимости замена подшипников;
• ремонт корпуса и вала;
• пропитка обмоток лаком;
• изоляция или замена выводов

Производится средний ремонт в специализированных мастерских и предприятиях.

Капитальный ремонт

Полное восстановление характеристик и параметров. Кроме комплекса работ среднего ремонта производится замена или ремонт обмоток электромашины.

Неисправности электродвигателя легче предотвратить, чем устранять их последствия. Для этого необходимо вовремя производить комплекс работ по обслуживанию механизма и оборудовать его необходимыми защитными устройствами.

{SOURCE}

Принцип действия электродвигателя

В основу функционирования электродвигателя положен закон Ампера, согласно которому на провод, который находится в магнитном поле и через который протекает электрический ток, всегда воздействует механическая сила F.

Схема создания усилия, действующего на проводник в магнитном поле

Ее направление определяется известным по школьному курсу физики правилом левой руки, то есть зависит от соотношения направлений протекания тока и ориентации силовых линий магнитного поля, а значение – от силы тока и значения индукции магнитного поля в области его взаимодействия с проводником.

Еще одним средством увеличения силы, действующей на проводник, является наращивание его эффективной длины, для чего цепь протекания тока формируется в форме многовитковой обмотки. За счет этого усилие, развиваемое отдельными витками, суммируется.

Разновидность источника магнитного поля значения не имеет. Это может быть как постоянный магнит, так и его электромагнитный аналог.

Эффективность функционирования электромагнита наращивается сердечником, который фактически концентрирует магнитное поле и подает его в ту область, которая соответствует наибольшему развиваемому усилию.

Классификация электродвигателей

При проверке электродвигателя на исправность следует учитывать, что не все разновидности моторов могут проверяться подобным образом. Существуют самые различные варианты исполнения электродвигателей, большинство неполадок можно диагностировать при помощи мультиметра. При этом необязательно быть специалистом в этой сфере.

Современные электродвигатели можно разделить на несколько групп:

1. Асинхронный трехфазный с короткозамкнутым ротором. Эта модель пользуется большой популярностью, так как устройство простое и подвергается диагностике при применении обычного измерительного инструмента.
2. Асинхронный конденсаторный, короткозамкнутый с одной или двумя фазами. Такой вариант исполнения устанавливается в бытовой технике, питаться устройство может от обычной сети 220 В. Сегодня подобный электродвигатель также получил широкое распространение, встречается практически в каждом доме. Проверка на неисправность в этом случае проводится при применении стандартного тестера. Однофазная модель обладает экономичностью и практичностью в применении.
3. Асинхронный, оснащенный фазным ротором. Прозвонок этого мотора проводится довольно часто, что связано с более мощным стартовым моментом. Устанавливается эта модель на различном производственном оборудовании и различной крупной технике. Примером назовем краны, подъемники или различные станки.
4. Коллекторные, которые питаются от постоянного тока. Ревизия подобного прибора проводится довольно часто, используется в различных автомобилях для вентиляторов и насосов, дворников. Подобный электромотор может сгореть по различным причинам, своевременная проверка позволяет определить проблему.
5. Коллекторный с переменным током. Ручной электрический инструмент получил весьма широкое распространение. Для передачи вращения устанавливается коллекторный мотор, проверить который можно при помощи мегаомметра.

Причины выхода из строя электродвигателей

Все неисправности можно условно разделить на две группы – выход из строя в результате неправильной транспортировки или хранения и поломки, появившиеся в период эксплуатации.

Неправильная транспортировка и хранение

Основной проблемой, появляющейся в этот период, является повышенная влажность, а тем более попадание электромашины под дождь. Это приводит к нарушению изоляции, а в более тяжёлых случаях к появлению внутри устройства и подшипников ржавчины.

Поэтому перед установкой такого аппарата необходимо провести его текущий ремонт и устранить обнаруженные проблемы:

• произвести внешний осмотр машины, изоляции на выводах и внутренних перемычках;
• проверить мегомметром состояние изоляции;
• проверить наличие смазки и состояние подшипников;
• в коллекторных двигателях постоянного и переменного тока, а также в асинхронных машинах с фазным ротором, определяется состояние коллектора или токосъёмных колец и щёток.

Все эти операции производятся на складе или в мастерской рядом с местом будущей установки. При невозможности устранения проблем электромашина отправляется на специализированное предприятие для проведения среднего ремонта.

Причины выхода из строя в период эксплуатации

В период эксплуатации основными причинами выхода из строя электромашины являются:

• Механический износ подшипников. Это происходит на протяжении всего срока службы, а так же вследствие повышенной вибрации и нерегулярной замены смазки. Для предотвращения таких ситуаций необходимо производить в полном объёме техническое обслуживание всех узлов и механизмов. Несвоевременное устранение неисправности ведёт к повышенной вибрации двигателя, перегреву подшипниковых щитов, износу посадочных мест подшипников и заклиниванию ротора.
• Разрушение корпуса, болтов и посадочных мест подшипников. Возникает из-за повышенной вибрации редуктора и плохой центровки электродвигателя. Необходимо немедленно устранить или заменить электропривод. Последствия аналогичны выходу из строя подшипников.
• Перегруз двигателя и работа трёхфазных устройств на две фазы. От этого защищают правильно настроенные тепловые реле. При отсутствии защиты аппарат перегреется свыше предельно допустимой температуры, что приведёт к выходу электромашины из строя.

Справка! В новых электродвигателях устанавливается датчик температуры, отключающий механизм при перегреве устройства. Его также можно дополнительно установить в двигатель старой модели.

Подготовка

Перед тем, как проводить диагностику, следует:

• Обесточить агрегат. Если измерение сопротивления осуществляется в цепи, подключенной к электросети, прибор выйдет из строя.
• Откалибровать аппарат, то есть выставить стрелку в нулевое положение (щупы должны быть замкнуты).
• Осмотреть двигатель и выяснить, не затоплен ли он, нет ли запаха горелой изоляции или отломанных деталей и т.д.

Асинхронный, коллекторный, однофазный и трехфазный двигатели прозваниваются по одной и той же методике, небольшая разница в конструкции особой роли не играет, но есть нюансы, которые необходимо учитывать.

Этапы работы

Самые частые неисправности можно поделить на два вида:

• Наличие контакта в месте, где его не должно быть.
• Отсутствие контакта в месте, где он должен быть.

Для начала рассмотрим, как прозвонить 3-фазный электродвигатель мультиметром. Он имеет три катушки, соединенные по схеме «треугольник» или «звезда». На его работоспособность влияют надежность контактов, качество изоляции и правильная намотка.

• Для начала проверьте замыкание на корпус (имейте в виду, значение получится приблизительное, так как для точных показаний требуются более чувствительные приборы).
• Установите значения измерений на мультиметре на максимум.
• Соедините щупы друг с другом, чтобы убедиться в правильности настроек и исправности прибора.
• Соедините один из щупов с корпусом двигателя, если есть контакт, присоедините второй щуп к корпусу и следите за показаниями.
• Если сбоев нет, поочередно коснитесь щупом вывода каждой из трех фаз.
• Если изоляция качественная, проверка должна показать достаточно высокое сопротивление (несколько сотен или тысяч мегом).

Необходимо помнить, что при измерении сопротивления изоляции с помощью мультиметра показания будут выше допустимых, так как ЭДС прибора не превышает 9в. Двигатель же работает при 220 или 380в. По закону Ома значение сопротивления зависит от напряжения, поэтому делайте скидку на разницу.

Далее проверьте целостность обмоток, прозвонив три конца, входящих в борно двигателя. При наличии обрыва дальнейшая проверка не имеет смысла, поскольку прежде нужно устранить эту неисправность.

Затем проверьте короткозамкнутые витки. При соединении «треугольником» показателем неисправности будет большее значение в концах А1 и А3. При соединении «звездой» прибор показывает завышенное значение в цепи А3.

Зная, как прозвонить асинхронный электродвигатель мультиметром, вы сэкономите время и деньги, так как, возможно, выявятся только мелкие неисправности, которые вы легко устраните самостоятельно. Для более серьезной и детальной диагностики требуются другие приборы, которые редко используются в быту по причине дороговизны. Если вы не смогли найти повреждения с помощью мультиметра, обратитесь к специалисту.

Проверка коллекторного электродвигателя

Теперь перейдем к вышеупомянутым нюансам, ведь двигатели бывают разных видов. Как прозвонить коллекторный электродвигатель мультиметром? Схема его проверки выглядит следующим образом:

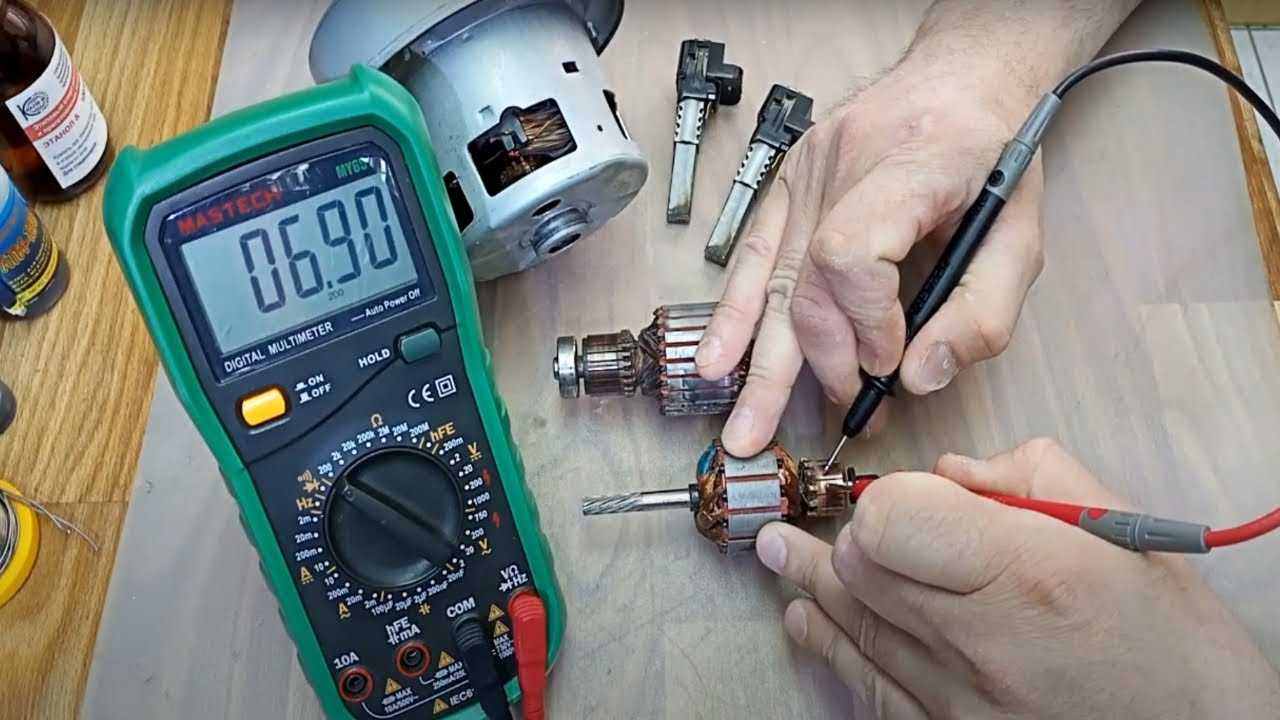

• Включите прибор на единицы Ом и измерьте попарно сопротивление ламелей коллектора.
• Затем измерьте сопротивление между корпусом якоря и коллектором.
• Проверьте обмотки статора.
• Измерьте сопротивление между корпусом и выводами статора.

Межвитковое замыкание определяется только специальным прибором. Существует способ измерения сопротивления якоря. Снимите с него щетки и подведите к пластинам напряжение до 6в, измерьте падение напряжения между ними.

Для проверки однофазного двигателя прозвоните рабочую и пусковую обмотки. Сопротивление первой должно быть в полтора раза ниже, чем второй.

Для примера возьмем однофазный мотор с тремя выводами, использующийся в стиральных машинах (чаще старого образца). Если между концами очень большое сопротивление, значит катушки соединены последовательно. Остается найти среднюю точку и таким образом определить концы каждой из них в отдельности.

Поскольку электродвигатели встречаются в каждом доме в бытовых приборах – это и холодильник, и пылесос, и многое другое – и они периодически ломаются, знать, как проверить однофазный электродвигатель мультиметром, просто необходимо. Если поломка не слишком серьезная, нести прибор в ремонтную мастерскую нецелесообразно. И у вас появится возможность набраться опыта и получить навыки, работая с двигателями разных типов и модификаций.

Проверка коллекторных электромоторов

В месте прилегания щеток у коллекторных двигателей имеются секции или ламели.

Порядок проверки:

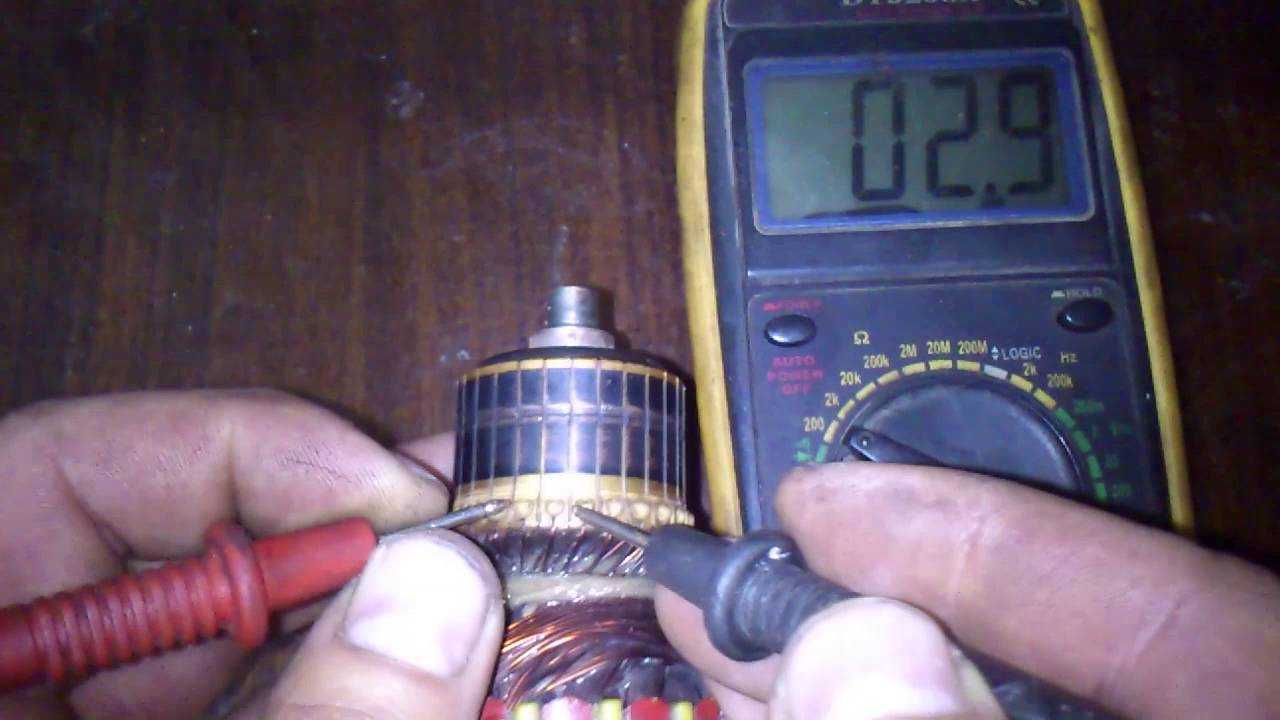

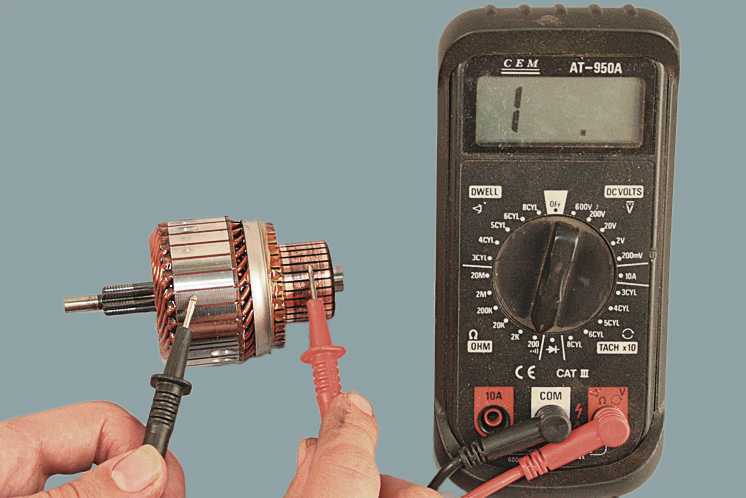

1. Мультиметром определяют сопротивление между соседними ламелями. В норме значения для каждой пары одинаковы. При обрыве (бесконечно высокое сопротивление) или коротком замыкании (мизерное сопротивление) меняют таходатчик двигателя.
2. Замеряется сопротивление между коллектором и корпусом ротора: в норме оно бесконечно высокое.
3. Прозванивают обмотки статора на целостность.
4. Проверяют сопротивление между корпусом статора и токоведущими частями: в норме — бесконечно высокое.

Далее определяют сопротивление катушки ротора. Оно крайне мало, потому замерить напрямую мультиметром нельзя — велика погрешность. Применяют косвенный метод:

Последовательно с катушкой соединяют высокоточный резистор малого номинала (около 20 Ом). Высокоточными называют резисторы с допуском не более 0,05%. В цветовой маркировке у них присутствует серая полоса (не путать с серебряной).
Цепь «катушка — резистор» подключается к источнику постоянного тока напряжением 12 В или выше. Чем больше напряжение, тем точнее измерения. В качестве источника на 12 В применяют автомобильный аккумулятор или компьютерный блок питания.
Снимают мультиметром падение напряжения на катушке

Здесь важно соблюдать полярность: щуп, включенный в порт COM (отрицательный потенциал), коротят со стороны «минуса» или массы; второй (подсоединяется в разъем «V/Ω») — со стороны «плюса».

Напряжение, мультиметр измеряет намного точнее сопротивления — с верностью до 0,1 мВ. На этом и основан косвенный метод.

Затем рассчитывают сопротивление катушки по формуле: Rкат = Uкат * Rрез / (12 – Uкат), где

• Rкат — сопротивление катушки, Ом;
• Uкат — падение напряжения на катушке, В;
• Rрез — сопротивление резистора, Ом;
• 12 — напряжение источника питания, В.

Как прозвонить электродвигатель мультиметром

Но осмотр рисковых элементов электродвигателей обычно недостаточен. Тем более что таким способом невозможно выявить неисправность в обмотках. Поэтому надо знать, как прозвонить электродвигатель мультиметром или тестером. Такая прозвонка обмоток электродвигателя трехфазного, однофазного и постоянного тока позволит разобраться в некоторых неисправностях и выявить необходимость перемотки поврежденной обмотки.

Измерять сопротивление обмотки обычно не имеет смысла, поскольку сопротивление обмоток большинства движков весьма мало по своей величине. Причем омическое сопротивление тем меньше, чем больше мощность и, соответственно ей, сечение обмоточных проводов. Кстати, это же характерно и для трансформаторов. Поэтому проверка обмоток при появлении характерных неисправностей в электродвигателях сводится к тому, чтобы прозванивать их тестером.

К сожалению, таким способом прозвонить обмотку с целью предотвращения неисправности не получится. Так можно только разобраться с уже возникшими неисправностями. А они в движках влияют на правильность вращения ротора. При этом скорость вращения уменьшается, корпус заметно сильнее нагревается, звук работающего двигателя ощутимо изменяется. Особенно это заметно на слух в коллекторных двигателях. Они работают с характерным жужжанием, которое связано с магнитострикционным эффектом.

Если обрывается соединение одной или нескольких обмоток, они не создают звуковых колебаний, и тональность звука понижается. Чтобы найти повреждение, нужен тестер, настроенный на измерение сопротивления в омах. На коллекторе расположены пары пластин одна напротив другой. Поэтому надо одним щупом прикоснуться к любой пластине коллектора и с диаметрально противоположной стороны другим щупом найти парную пластину.

На ней прибор покажет некоторое значение сопротивления. Оно должно быть по величине небольшим, причем, его величина уменьшается по мере увеличения мощности моторов. Если искомая пластина либо не находится, либо расположена  в стороне от диаметральной линии, проходящей через первую пластину, и такое расположение больше не повторяется для других пластин, подобных первой, значит

• либо обрыв в цепи пластина – обмотка – пластина;
• либо внутри обмотки нарушена изоляция и появилась электрическая цепь через ее повреждение.

Коллектор, поврежденный в ходе длительной эксплуатации

Потребуется ремонт ротора. В ходе проверки на обследованные пластины, например, лаком для ногтей наносится метка-точка. Но сначала надо протестировать лак. После высыхания и затвердевания он должен легко отделиться от поверхности. В коллекторных движках, работающих от сети 220 В, задействована обмотка статора. Проверить ее тестером сложнее, поскольку для сравнения измеряемых величин сопротивлений нужен еще один такой же двигатель. Но поскольку для двигателя должно быть указано значение тока холостого хода, его можно замерить тестером.

Соблюдая технику безопасности, надо присоединить электрическую цепь к обесточенной розетке (например, сделав отключение на щитке). Движок при этом должен быть надежно закреплен для противодействия силе пуска. Затем подается напряжение, и на табло прибора смотрится сила тока и сравнивается с паспортными данными. При замыкании в обмотке статора сила тока будет больше указанной в техническом паспорте.

Похожие проблемы со статором бывают и в асинхронных движках. При замыканиях между витками или на корпус скорость вращения ротора всегда уменьшается. В таких случаях надо взять тестер и прозвонить асинхронный электродвигатель, используя таблицу сопротивлений изоляции (если она приведена в технической документации). В исправном двигателе каждая обмотка надежно изолирована как от других обмоток, так и от корпуса, что и покажет прибор при проверке.

Устройство

Статор УШМ представляет собой неподвижную конструкцию в виде сердечника, изготовленного из листовой электротехнической стали. В нем имеются пазы, в которых размещается обмотка, свитая определенным образом, провода ее располагаются параллельно друг относительно друга, для уменьшения вихревых токов.

408-316 Статор для BOSCH GWS6-100/GWS6-115 HAMMER. Фото 220Вольт

Обмотка в обязательном порядке покрывается электроизоляционным лаком в целях предохранения от возможного замыкания проводов между собой. В пазах сердечников между катушками укладывается изоляция из электрокартона, стеклоленты и других подобных материалов. В абсолютном большинстве моделей болгарок статор плотно посажен внутрь корпуса из высокопрочного пластика, который является защитой всей электрической части УШМ.

Выводы

Проверки состояния электродвигателя мультиметром с положительным результатом можно охарактеризовать тем, что все параллельные замеры контактов статора и ротора должны быть одинаковыми. В случае отклонений от этих требований искать поломку или обрыв проводников нужно в местах замеров. Следует учитывать то обстоятельство, что бытовые тестеры часто допускают некоторую погрешность измерений. В отличие от цифровых приборов стрелочные приборы более точны. Чтобы это проверить, в режиме 200 Ом щупы замыкают. На экране должен появиться «0» либо другая цифра от 0.1 до 0.2 Ом. Это и будет являться погрешностью тестера.
