Антенный кабель для цифрового тв: какой лучше и как выбрать

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление	Назначение
Усилитель с адаптером	Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору. К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.
Разветвитель ТВ кабеля	Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам. Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.
Сумматор телесигналов	По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.
ТВ розетка для F-разъема при подключении антенного штекера	Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.
Штекер антенный	Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

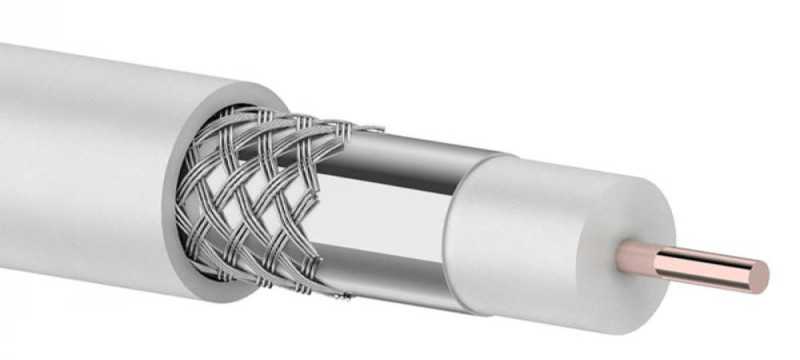

Как устроен телевизионный кабель

Шнур, подключение которого осуществляется к телевизору, имеет следующее устройство:

Внутренний провод. Элемент обычно выполняется из одножильного либо многожильного проводника, медной трубки. Качество материала определяет дальность передачи сигнала вещания, а также радиус изгиба изделия.
Диэлектрическая составляющая, выполненная в виде прослойки. Предназначается для обеспечения неподвижности самого провода. В зависимости от производителя диэлектрическая прослойка может выполняться из фторопласта, полиэтилена или поливинилхлорида. В некоторых изделиях используется воздушная прослойка. Качество материала, из которого выполнена эта составляющая, определяет параметр сопротивления, а также затухания проходящих по проводнику импульсов.
Внешний проводник. Элемент выполнен в виде оплетки. Она может изготовляться из фольги, гофрированной трубки или алюминиевой пленки. Некоторые производители используют проволоку из стали для создания внешнего проводника. Качество, из которого выполнен проводник, определяет уровень защиты сигнала от внешних помех.
Наружная оболочка. Предназначена для защиты внутренней составляющей провода.

Все телевизионные кабели для антенны высокой четкости имеют практически идентичное устройство. Отличаются только материалы, из которых выполняются структурные составляющие.

Как выбрать качественный телевизионный кабель?

Для комфортного просмотра телевизонных передач необходимо высококачественное оборудование, включающее и соединительные кабели. Выбирая лучший провод обязательно учитывайте критерии, определяющие качество провода и гарантирующие надежную работу.

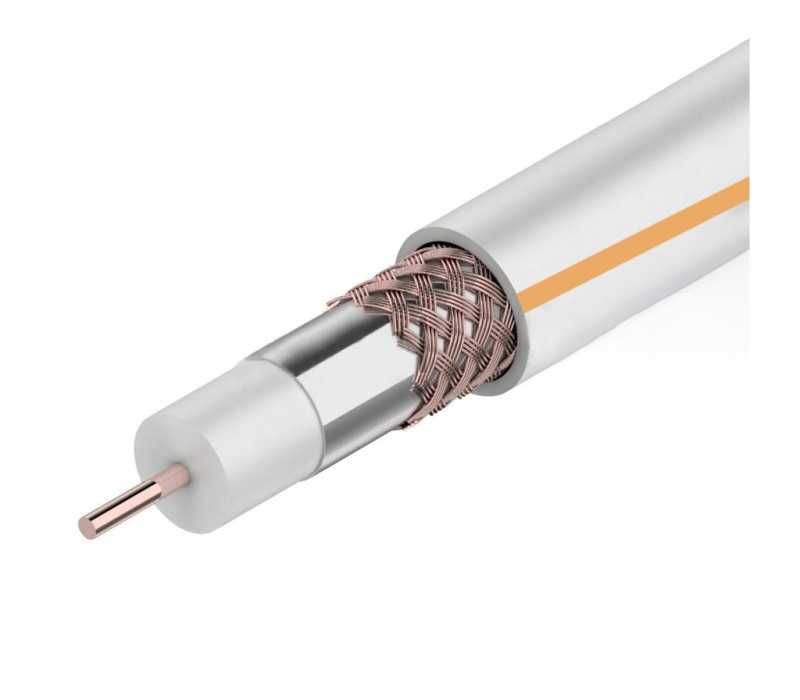

Конструктивно кабель состоит из центральной жилы, слоёв изоляции, разделяющих экранный слой и центральную жилу, а также защищающий телекабель от наружного воздействия. В современных проводах использую только монолитную жилу. Кабель в эксплуатации не подвергается механическим деформациям, обычно он прочно зафиксирован на всем протяжении трассы. Выполнять его гибким экономически не целесообразно.

Для уличного использования лучше поинтересоваться устойчивостью телекабеля к низким температурам и ультрафиолету. У кабеля не приспособленного к таким условиям через некоторое время наружный слой станет хрупким, потрескается и со временем напитается водой. Бывали случаи когда из кабеля как по шлангу вода затекала в комнату.

Выбирайте провод, в котором центральная жила выполнена из медного провода, с плотно прижатой изоляцией. А у фольги имеется медная оплётка. Допускается кабель со средней жилой, выполненной из сплава металлов. Его преимущества — низкая цена. Соблюдение указанных требований позволяет получать качественное изображение.

При расчёте метража телевизионного кабеля необходимо учитывать все повороты, подъёмы, спуски и искривления. Лучше приобрести ТВ-кабель с небольшим запасом. Это позволит вам в дальнейшем произвести перестановку экрана на другое место.

Когда нужна большая длина линии от 50 м и выше, подходящие шнуры можно выбрать из ассортимента медных. Это сыграет роль из-за низкого коэффициента затухания в телевизионном шнуре из меди.

К высококачественному антенному проводу для телевизора или кабелю для цифрового сигнала обязательно приобретите разветвители и разъёмы высокого качества. Не допускается применение самодельных спаек и скруток.

Как выбрать

Делая выбор, следует учитывать, что цена антенного кабеля для телевизора может зависеть от многих факторов, а именно:

кем он изготовлен (естественно, что известные бренды, такие как Sparks или Vivanco будут стоить дороже китайской продукции);
марка. От этого зависит исполнение, в частности, сколько жил в экране-проводнике, количество экранов, материал центрального проводника и т.д.

Следует учитывать, что специфика высокочастотного тока заключается в том, что он протекает по поверхности проводников, именно поэтому характеристики кабеля с медной жилой и стальной (с медным напылением), будут практически идентичны. Но, если используется медный провод, стоимость будет существенно дороже, это стоит учитывать при покупке.

Для общей информации заметим, что в высокоточной аппаратуре проводники покрываются серебряным или золотым напылением, использовать такой тип кабельной продукции, чтобы соединить телевизор с антенной будет его непозволительным расточительством.

Необходимо обратить внимание на диаметр, он должен быть толщиной не менее 6 мм. Безусловно, тонкий кабель будет значительно проще провести в квартире, но стандартные разъемы и гнезда в этом случае использовать будет проблематично

Собираясь купить необходимое количество антенного кабеля, примите во внимание, что он, как правило, продается в бухтах по 100 метров (скрученный кольцами), не каждый продавец согласится продавать его частями. Приводить ориентировочную стоимость по регионам России и стран СНГ не имеет смысла, поскольку разброс цен в Москве, Минске, СПб, а также других городах незначительный

Приводить ориентировочную стоимость по регионам России и стран СНГ не имеет смысла, поскольку разброс цен в Москве, Минске, СПб, а также других городах незначительный.

Советы по эксплуатации

Чтобы избежать преждевременного выхода из строя провода, придерживайте следующих рекомендаций:

Выбирая антенный кабель к телевизору для квартирного подключения, следует покупать модель, обладающей большой пропускной способностью волн.
Для уличной прокладки в регионах с экстремальными погодными условиями (аномальная жара, чрезмерные колебания температур, повышенный уровень осадков, слишком низкая температура) выбирайте провода со специальной пропиткой.
В процессе прокладки не нужно делать слишком много спаек и соединений, поскольку это негативно отражается на качестве сигнала. Прокладка цельного провода – оптимальное решение.
Не следует использовать разветвители кустарного производства, целесообразней обзавестись фирменным устройством. Кроме того, разветвители и усилители сигнала должны располагаться в доступных местах – не исключено, что со временем возникнет поломка, соответственно будет проводиться ремонт.
В процессе монтажа придерживайте рекомендаций производителя. Особенно это касается радиуса изгиба и расстояния между креплениями.
Ни в коем случае нельзя прокладывать коаксиальный кабель вблизи с электрическими приборами – это может стать катализатором появления помех.

Предложенные экспертные советы помогут сделать правильный выбор. В результате, вы достигнете максимально высокого качества подключения телевизионного оборудования.

Источники

https://tehnika.expert/cifrovaya/televizor/vybor-televizionnogo-kabelya.html
https://ProSmartTV.ru/tehnologii/koaksialnyj-televizionnyj-kabel.html
https://prosmartv.ru/receiving/televizionnyj-antennyj-kabel-dlya-tv.html
https://tvdigitally.ru/efirnoe-tsifrovoe-televidenie/kakoj-kabel-luchshe-sem-prakticheskih-sposobov-proverki-kachestva
https://ProDigTV.ru/efirnoe/antenna/kabel-dlya-tsifrovogo-televideniya
https://cifrovoetv-rf.ru/digital-television-cable-which-is-better/
https://resiverplus.ru/kakoj-kabel-nuzhen-dlya-antenny
https://vyborok.ru/qa/electronics/televizionnyj-kabel-kakoj-luchshe.html
https://teleinside.ru/antennyj-kabel-dlya-televizora/

Топ-5 лучших коаксиальных ТВ-кабелей

5. SAT-50

Кабель с сечением медного проводника 1 кв. мм оснащён отражающей двойной прокладкой из фольги и проволоки. Изделие итальянских производителей способно переносить сигнал с коэффициентом 60 дБ. Используется для спутникового и цифрового телевидения. Внешний изолятор выполнен из инновационных материалов, показывает высокую стойкость к солнечному излучению и влаге.

Плюсы:

стабильные показатели по всей длине;
стойкость к неблагоприятным внешним воздействиям;
долговечность;
относительно невысокая цена.

Минусы:

тонковатый наружный изолятор

4. RG-6U

Сердцевина кабеля выполнена из стали и покрыта медью. Внутренний изолятор сделан из полиуретана, наружный из поливинилхлорида. Особенностью изделия является его повышенная эластичность, которая позволяет без проблем прокладывать магистраль с угловыми поворотами. Для бюджетной цены изделие характеризуется относительно низкой степенью затухания волны. Коэффициент усиления сигнала до 90 дБ минимизирует искажение импульса.

Плюсы:

широкий диапазон действия до 3 ГГц;
минимум провисаний на больших дистанциях;
не ломается на изгибах;
доступная цена.

Минусы:

неустойчивость к УФ-лучам;
диаметр сердцевины имеет колебания по длине.

3. SAT-703

Характеристики кабеля допускают монтаж на дистанции от 50-ти метров. Благодаря медной сердцевине с увеличенным сечением 1,13 кв. мм потери радиочастотного сигнала почти не ощутимы. Отражающий слой изготовлен из медной оплётки и двойного слоя алюминиевой фольги. Коэффициент усиления сигнала 80 дБ поддерживает отличное изображение и звук на длинных трассах. Изделие целесообразно приобретать для сложных монтажных работ снаружи здания.

Плюсы:

надёжность в условиях сложной эксплуатации;
минимальное сопротивление на длинных участках;
качественный вспененный диэлектрик;
долгий срок службы.

Минусы:

на рынке много подделок;
увеличенная масса фидера требует дополнительных крепежей.

2. РК 75

Изделие от российского производителя с сопротивлением 75 Ом предлагается с сечением центрального проводника 0,75 – 1,63 кв. мм. Оплётка выполнена из качественной медной проволоки, внешний диэлектрик — из поливинилхлорида. Хорошо противостоит солнечным лучам и влаге. Выдерживает температурную нагрузку -85℃… +60℃. Изделие можно применять для наружной прокладки трасс. Величина изгибов от 30 мм оптимальна для монтажа в большинстве углов.

Плюсы:

богатый выбор вариантов сечения;
устойчивость к большим ударным нагрузкам;
выполнен в соответствии с ГОСТ;
имеет увеличенный эксплуатационный ресурс.

Минусы:

сложный монтаж из-за большой толщины;
не используется для спутникового оборудования.

1. DG 113

Кабель с сечением медной жилы 1,13 кв. мм проводит импульс с минимальными помехами. Отличается максимальным коэффициентом усиления 90 дБ. Производитель позаботился об усиленном отражающем слое из двойной фольги и оплётки.

Свойства вспененного изолятора усилены углеводородным слоем. Внешняя изоляция не боится ультрафиолета. Изделие рекомендовано для работ снаружи здания. Потери качества сигнала минимальны даже при дистанциях 50-100 м.

Плюсы:

рекордный показатель экранирования;
устраняет помехи радиосигнала;
упрощённый монтаж;
срок эксплуатации более десяти лет.

Минусы:

высокая стоимость.

Как выбрать хороший кабель

Опыт профессиональных кабельщиков дает возможность среднестатистическому пользователю не погружаться в справочники и не устраивать рейд по магазинам, отыскивая провод с нужной маркировкой. Достаточно купить изделие определенной марки, которое предназначено для решения тех или иных задач.

Кабель RG-6U. Это универсальный кабель для прокладки внутренних сетей. Его не рекомендуется использовать вне помещений, так как плотность внешней оболочки, как и прочность, достаточно низки. Однако для подключения комнатной антенны такой кабель будет идеальным решением. В том числе, по соотношению цены, качества, допустимой длины прокладки.
SAT-50. Это знакомый всем коаксиал. У него толстая медная жила в роли центрального проводника. Экран сделан из алюминиево-лавсановой ленты в оплетке из меди. Срок службы изделия достигает 15 лет, оболочка плотная и прочная. Но прокладывать такой кабель на улице не рекомендуется.
DG-113. Это самый дорогой кабель. Он понадобится, если необходимо организовать крайне протяженные линии, до 40 м длиной. Кабель имеет мощный экран, прочную оболочку, может применяться для подключения установленной на крыше антенны.

Наконец, универсальная марка провода для уличной прокладки — SAT-703. Это изделие с центральным проводником из стали, прочная оболочка, способность переносить как перепады температуры, так и механические нагрузки. Этот провод не имеет смысла покупать для комнаты. В том числе потому, что по характеристикам он такой же, как SAT-50, но при этом ощутимо дороже.

Виды коаксиального кабеля

Коаксиальный кабель отличается от аналогового несколькими главными техническими характеристиками: это волновое сопротивление и коэффициент затухания. Чем ниже последний, тем больше можно провести по квартире линию передачи сигнала без потери его качества. Коэффициент определяется для отдельных частотных диапазонов. Поэтому при тщательном выборе изделия нужно учесть параметры мультиплексов цифрового ТВ, чтобы получить оптимальное качество сигнала.

Коаксиальный кабель может быть нескольких видов, и выбирается в зависимости от условий прокладки.

С оболочкой из ПВХ, с алюминиевой оплеткой и медной центральной жилой. Такое изделие подойдет для прокладки сети внутри помещений, с достаточно малыми длинами линий.
В оболочке ПВХ, с медной оплеткой и жилой. Данный кабель дороже, однако при внутридомовой прокладке не придется волноваться о значительном падении уровня сигнала на линиях передачи.
В оболочке из светостабилизированного полиэтилена, с оплеткой из стали, с луженой стальной центральной жилой. Такие типы кабеля предлагаются как для внутренней, так и внешней прокладки.
В светостабилизированной полиэтиленовой оболочке, с оплеткой из меди, с луженой стальной жилой. Данный кабель дорог, однако обеспечивает отличное качество сигнала даже на больших расстояниях.
Последний тип кабеля называется армированный. Кроме основной коаксиальной структуры, у него есть залитый в общую изоляцию трос или стальная проволока. Она выполняет роль элемента механической прочности. Армированный кабель применяется при наружной прокладке трасс с протяжкой их отдельных линий между зданиями, с креплением в провис.

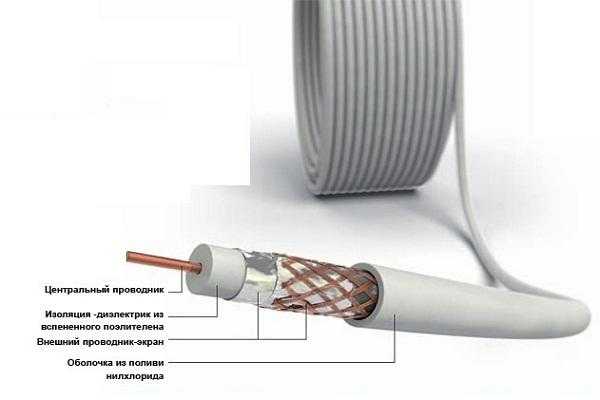

Устройство телевизионного кабеля

Единственная задача кабеля – передать электрический сигнал от источника (это может быть как антенна, так и разъем подвода кабельного телевидения) к приемнику (телевизору). Ток очень слабый и крайне негативно реагирует на различные внешние электромагнитные волны. Под их воздействием индуцируются блуждающие электрические токи, которые могут значительно искажать первоначальный сигнал. Кроме того, кабель должен выдерживать механические усилия, не бояться многократных резких перегибов, не реагировать на воздействие жестких ультрафиолетовых лучей.

Такие эксплуатационные свойства достигаются за счет специальных технических мероприятий, каждое из которых выполняет свои задачи. Именно этим объясняется относительно сложное строение кабеля. Из каких элементов он состоит?

1. Внутренний проводник.Чаще всего изготавливается из меди, по нему проходит электрический ток. Медь – один из лучших металлических проводников, по всем свойствам занимает лидирующие позиции: не боится многократных сгибаний, почти не окисляется, сохраняет стабильные значения сечения весь период эксплуатации, имеет незначительное сопротивление. Как следствие – минимальные искажения сигнала во время его прохождения по проволоке. Есть виды кабелей со стальными проводниками, но они используются очень редко.
2. Диэлектрический слой (внутренняя изоляция).Он занимает большую часть толщины кабеля, гарантирует максимально полную и надежную изоляцию внутреннего провода. Изготавливается из полимеров, имеющих незначительную плотность и высокие характеристики пластичности. Это позволяет изгибать кабели под значительными углами без нарушения его целостности.

Экран.Очень важный элемент, исключает негативное влияние фоновых электромагнитных волн на параметры телевизионного сигнала. Они образуются во время работы всех электрических приборов, при сильных грозовых разрядах, присутствуют около кабелей внутренней проводки и т. д. Экран изготавливается из алюминиевой фольги, полимерной пленки с металлическим напылением или из оплетки тонких проводов. Первый вариант обеспечивает максимально эффективную защиту, но имеет серьезный недостаток – рвется при небольших радиусах изгиба. Полиэтиленовая пленка очень пластична и не боится таких воздействий, но качество защиты заметно меньше, чем у фольги. Переплет из тонких проволок очень прочный, но имеет небольшие отверстия, через которые ощущается незначительное влияние сильных электромагнитных волн.
Внешняя оболочка (изоляция).Не допускает попадание влаги внутрь кабеля, защищает экран от механических повреждений. Изготавливается из инновационных особо прочных видов ПВХ, не реагирующих на воздействие ультрафиолетового облучения.

От строения зависит качество сигнала, стоимость, долговечность и надежность кабеля.

Выбираем кабель для своих нужд

Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.

RG-6U

Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм2 до 0,816 мм2 (зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.

Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.

Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.

Средняя стоимость: 9 – 20 рублей за 1 м.

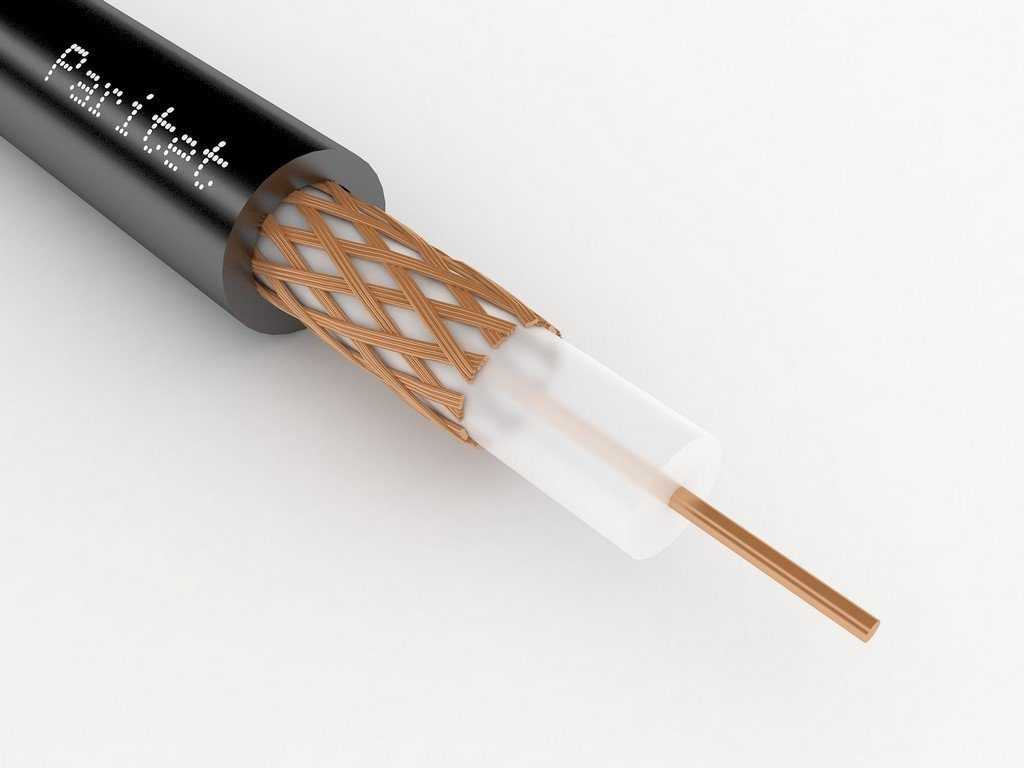

РК-75

Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм2 до 1,63 мм2. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм2. Более толстый кабель стоит брать только для спутникового телевидения.

Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.

Средняя стоимость: 13 – 30 рублей за 1 м.

SAT-50

Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм2, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм2 и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.

Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.

Средняя стоимость: 30 – 50 рублей за 1 м.

SAT-703

Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм2 и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.

Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.

Средняя стоимость: 35 – 60 рублей за 1м.

DG-113

Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм2. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.

Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле

Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги

Средняя стоимость: 55 – 70 рублей за 1 м.

Выбор оптимального варианта

Какой лучше выбрать провод для цифрового ТВ — задача на деле не сложная.

Единственный критерий, которого нужно придерживаться — это место прокладки:

На улице. Нужно учитывать климат, который будет влиять на проводники — температура и влажность. Если наблюдаются сильные изменения погоды, лучше использовать антенный кабель со стальной жилой, в остальных случаях достаточно плотной изоляции.
В помещении. Какой кабель выбрать, лучше исходить из стоимости, т.к. здесь внешние факторы отсутствуют.
