Правила проведения измерений
Любая работа, связанная с электросетью и электричеством, должна выполняться соблюдением техники безопасности. Следует придерживаться следующих требований:
- Работать внимательно, аккуратно, всегда проверять правильность включения щупов и выбора режима.
- Нельзя браться за щупы двумя руками. При наборе с напряжением, если произойдет пробой изоляции, электрический ток пройдет через тело человека и самую опасную область – сердце. Поэтому лучше одной рукой устанавливать первый щуп, потом ей же второй. В таком случае риски снижаются.
Замеры неизвестных величин начинаются с выставления максимального предела. Потом по мере необходимости значение снижается на разряд
Также важно не забывать, что в режиме амперметра переставлять придется и красный щуп в другой разъем.
Важно помнить, что все мультиметры отличаются, и у каждой модели могут быть свои особенности работы. Поэтому перед началом измерений нужно внимательно ознакомиться с инструкцией по эксплуатации.
Нужно внимательно относиться к проведению измерений
Нужно давать время на разрядку элементов схемы, так как остаточного заряда может хватить для получения электрического удара или поломки тестера.
Нужно соблюдать правильность подключения мультиметра в том или ином режиме. Амперметр должен подключаться последовательно, то есть становиться частью цепи. Вольтметр включается параллельно. Для измерения сопротивления внешнее питание не требуется. Замер сопротивления под напряжением запрещен!
Производит измерения нужно максимально быстро. При необходимости результат фиксируется кнопкой hold. Длительное измерение приводит к быстрой разрядке источника питания и нагреву компонентов схемы.
Соблюдение правил обязательно для правильного проведения процедуры измерения.
Как пользоваться мультиметром при измерении сопротивления.
Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.
Причем правила выбора предела измерения следующие:
1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.
2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.
Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.
Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.
Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!
Мультиметр DT 832
Мультиметр — это универсальный прибор, который в себе совмещает вольтметр, амперметр, омметр. Его еще называют тестер. Мы рассмотрим самый универсальный и легкодоступный прибор — DT 832.
Инструкция мультиметра DT 832. Его технические характеристики заключаются в следующем. Напряжение переменное при диапазоне 200 V разрешающая способность 0.1 V, а точность составляет ±1.2%±10D. При диапазоне 700 V, разрешающая способность равна 1 V, а точность ±1.2%±10D.
Есть защита от перегрузки (предохранитель 200мА/250В);
Перейдём к цифровому мультиметру DT 832. Основное его отличие это тип индикации, он у него цифровой.
Рассмотрим инструкцию цифрового мультиметра DT 832 (технические характеристики и параметры).
- Цифровой тип индиакации;
- Ручной выбор пределов измерения;
- ЖК индикатор 3½ разряда
- Предусмотрена защита от перегрузок
- Размер: 126×70×28 мм
- Вес 137 г
- Напряжение (постоянное): 200мВ, 2000мВ, 20В, 200В, 1000В.
- Напряжение (переменное): 200В, 750В.
- Постоянный ток: 2000мкА, 20мА, 200 мА.
- Сопротивление: 200Ом, 2000Ом, 20кОм, 200кОм, 2000кОм.
- Предусмотрен встроенный генератор: 50Гц.
Теперь перейдем к самому главному, как пользоваться мультиметром DT 832.
DCA это функция, которая измеряет силу постоянного тока. Максимальная сила выдержки 10 А. Тут четыре предела: 2000 микроампер, 20 миллиампер, 200 миллиампер, 10 А. Рассмотрим, опять-таки, на примере. Возьмем обычную батарейку. Выставляем на максимум и меряем. Кстати, прибор вам покажет даже значение клеммы, то есть — или +.
HFE это функция измерения коэффициента передачи транзистора. Для этого на приборе есть специальный разъем. Пазы обозначены как E, B, C и написана структура PNP и NPN. Вам для этого нужно знать цоколь.
Измерим сопротивление. У данного устройства пять пределов. Чаще всего в бытовых измерениях пользуются значениями 2000 Ом и 2000 кОм.
Основные функции, которые выполняет модель DT 832, мы рассмотрели. Еще несколько важных замечаний: если прибор показывает 1, вы не правильно выставили предел, если показывает -, следует переставить клеммы, ну а если значок батарейки, то следует его зарядить.
Схема мультиметра DT 832. Основа устройства это микросхема. Перед ядром могут быть различные префиксы, все зависит от производителя. В наше время чаще всего используют бескорпусные микросхемы (DIE chips), их кристалл припаивается непосредственно на печатную плату.
Мультиметр Ресанта DT 832. Его используют и в домашнем хозяйстве, и в научных лабораториях. Предназначен он для измерения тока как постоянного, так и переменного. Измеряет сопротивление, проверяет диоды, транзисторы и звуковые прозвонки. Диапазон температур, в которых работает этот прибор, составляет 18-28С.
Как и все начинающие радиотехники я начал для своей лаборатории покупать необходимый инструмент
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Как пользоваться мультиметром фаза м832 — Инженер ПТО В зависимости от характеристики, которую измеряют, существуют три варианта соединения цифрового мультиметра с тестируемой линией, или проверяемым элементом. Спрашивайте, я на связи!
Как измерить сопротивление мультиметром
Итак, у нас есть всеми любимый цифровой мультиметр
Для того, чтобы измерить сопротивление, нам нужно повернуть переключатель выбора функций на “измерение сопротивления”. Это весь наш верхний ряд зеленого цвета с буквой Ω. Буква “К” говорит нам о том, что мы собираемся замерять килоомы, а буковка “М” означает, что мы собираемся замерять мегаомы. До буквы показан предел измерения. Если у нас горит единичка на дисплее мультиметра при измерении сопротивления, значит переключаем на более бОльший предел.
Как проверить постоянный резистор
Итак, у нас есть вот такой резистор.
Видим на нем надпись “82R”. Она означает, что его сопротивление должно быть 82 Ома. Более подробно про маркировку резисторов можете прочитать в этой статье. Для этого прикладываем один щуп к одному концу резистора, а другой щуп – к другому концу.
Как вы видите, мультиметр почти точно показал значение сопротивления этого резистора.
Как проверить переменный резистор
Давайте замеряем сопротивление переменного резистора. Как вы знаете, у переменного резистора мы можем менять сопротивление вручную. То же самое касается и подстроечных резисторов – это одна из разновидностей переменных резисторов.
Это его вид снизу. Здесь мы видим надпись 47 КМ. Значит его сопротивление должно быть 47 КилоОм между двумя крайними контактами.
С помощью ручки мы можем крутить его по часовой стрелке, либо против часовой стрелки, тем самым меняя сопротивление между средним контактом и двумя крайними контактами
Вот и его схематическое обозначение:
Ставим щупы по крайним контактам. Замеряем полное сопротивление переменного резистора.
Мда… Чуточку другое сопротивление. Наш переменный резистор слишком уж староват, может быть поэтому его сопротивление не соответствует написанному на нем. Для того, чтобы проверить рабочий ли он, крутим ручку переменного резистора до упора против часовой стрелки и замеряем сопротивление между левым и средним контактом. Должно получиться близко к нулю.
Крутим ручку по часовой стрелке, но не до конца. Замеряем снова сопротивление между средним и левым контактом.
Замеряем сопротивление между средним и правым контактом.
В сумме должен получиться результат сопротивления двух крайних контактов. 12,2+27,6=39,8 Почти все верно. Следовательно, переменный резистор у нас исправен.
Правила при измерении сопротивления
- Прижимайте щупы с некоторой силой к выводам резистора. Тем самым вы исключите появление контактного сопротивления, которое при слабом нажатии будет суммироваться с измеряемым сопротивлением.
- Не измеряйте сопротивление под напряжением! Тем самым вы можете повредить мультиметр или получить удар электрическим током!
- При измерении сопротивления резистора на печатной плате, еще раз убедитесь, что плата обесточена. Потом отпаяйте один конец резистора и уже тогда замеряйте его сопротивление.
- Не касайтесь выводов резистора при измерении его сопротивления! Тело человека в среднем обладает сопротивлением около 1 КилоОма и зависит от многих факторов. Поэтому, касаясь выводов резистора при измерении сопротивления вы вносите погрешность в измерения.
- Если вы хотите, как можно точнее измерить сопротивления резистора, зачистите его выводы либо с помощью ножа, либо с помощью самой нежной наждачной бумаги. В этом случае вы уберете слой окисла, который в некоторых случаях вносит ощутимую погрешность в измерение сопротивления.
Замер сопротивления
Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.
В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.
Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:
- К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
- Подсоединяются к концам катушки щупы.
- Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
- Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
- И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.
Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.
Руководство по работе
Изучая заводскую инструкцию по эксплуатации, можно отметить не очень качественный перевод на русский язык. При этом совсем мало внимания уделено последовательности правильного выполнения измерений.

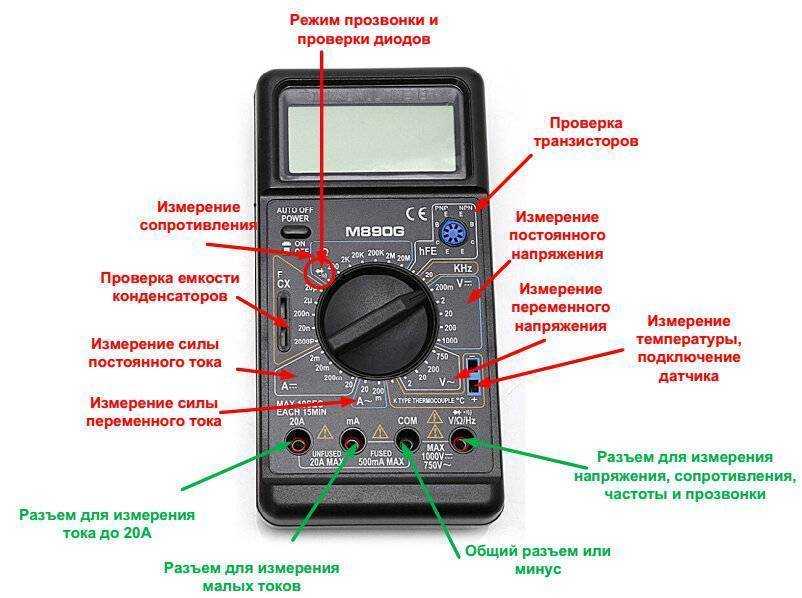

Перед тем как приступить непосредственно к ним, необходимо уметь ориентироваться в надписях, выполненных на приборе. Посредине прибора находится галетного типа переключатель, с помощью которого выбирается нужный параметр для измерения и его предел. Вокруг него расположены различные сегменты, обозначающие разные величины. Так, на приборе можно встретить следующие знаки и надписи:
- OFF — выключение тестера;
- ACV — режим измерения переменного напряжения;
- DCV — позволяет провести замеры постоянного напряжения;
- DCA — переведя переключатель в этот диапазон с помощью тестера, можно измерить постоянный ток;
- Ω — служит для получения результатов о сопротивлении;
- hFE — предназначен для измерения коэффициента усиления транзисторов;

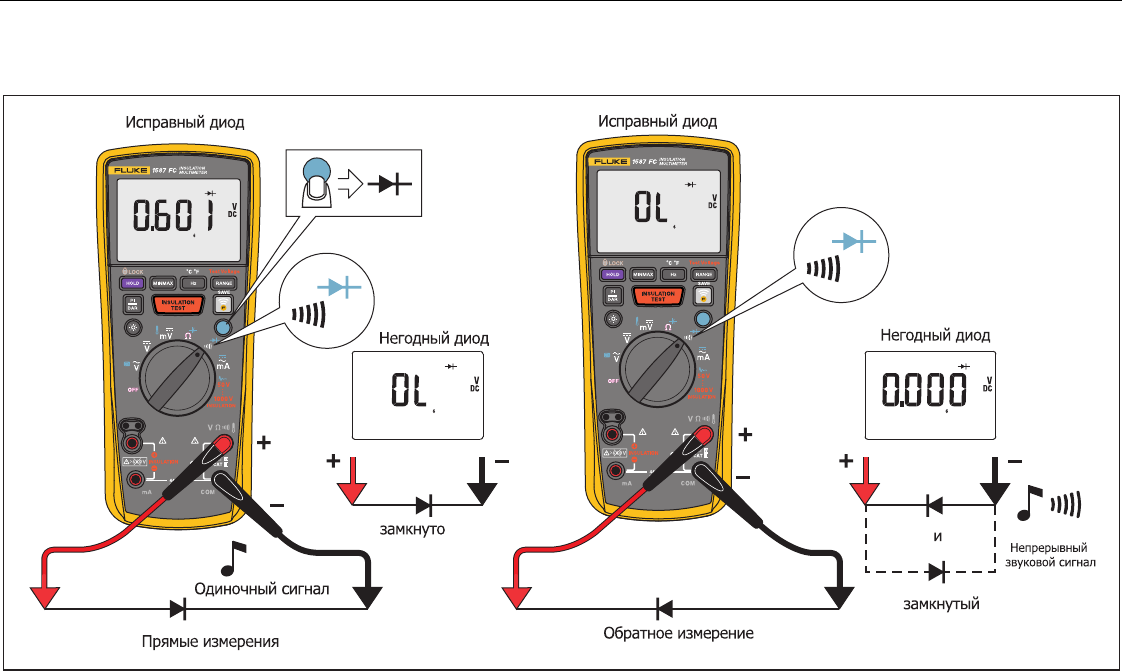

- -|>| —))) — в этом положении выключателя проводится проверка p-n переходов и целостность линии.
Вам это будет интересно Единица измерения киловатт и что измеряется в кВт
Измерения напряжений и сопротивления
Действия при измерении напряжения можно описать следующими этапами:
- Переключатель переставляется в область прибора, обозначенную значками: ACV — для переменного и DCV — постоянного напряжений.
- Измерительный провод красного цвета вставляется в гнездо VΩmA, а чёрного — в разъём COM.
- Двумя щупами прикасаются к точкам, на которых измеряется напряжения.
- Полученный результат отобразится на ЖК-дисплее.
Вам это будет интересно Основные и дополнительные средства защиты в электроустановках
Вычисление постоянного тока
Максимальный ток, который может замерить устройство, составляет 20 ампер. Если же попытаться померить прибором большее значение, перегорит плавкий предохранитель. Заменять его нужно только на аналогичный. Нарушение этого принципа приведёт к перегоранию чувствительных цепей прибора и выходу из строя микроконтроллера.
Вычисление тока происходит следующим образом:
- Измерительный провод чёрного цвета подключается к разъёму мультиметра COM, а красного — вставляется в гнездо 20А.
- Переключатель диапазонов устанавливается в положение, соответствующее области ACA.
- Щупы подключаются последовательно в разрыв исследуемой электрической линии.
- Отобразившееся число на дисплее будет соответствовать измеренной силе тока.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Точность работы мультиметра Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки 1 на дисплее или не устанавливается совсем. Спрашивайте, я на связи!
Измерение напряжения
При измерении напряжения необходимо точно знать, постоянное оно или переменное. Источниками постоянного напряжения являются аккумуляторы, батареи, некоторые модели генераторов и источников бесперебойного питания.
Большинство дизельных генераторов и ИБП для бытового использования выдают переменное напряжение, как и сетевые розетки 220 В и 380 В. Чтобы не ошибиться с выбором режима, обязательно нужно уточнить характеристики в инструкции или в информационной табличке на самом устройстве.
Внимание! Измерения напряжения проводятся с включенным питанием, поэтому следует помнить о правилах техники безопасности при выполнении работ. Подключение к устройству-потребителю всегда выполняется параллельно
Как измерить постоянное напряжение
Алгоритм измерения параметров постоянного напряжения выглядит так:
- Установить переключатель мультиметра в сектор DCV. По умолчанию выбирается максимальный предел значений, предусмотренный модификацией.
- Подключить красный щуп в разъем VΩmA, а черный — в разъем Common.
- Подключиться к потребителю или источнику параллельным способом, соблюдая полярность.
- Оценить результаты на дисплее. При слишком низких показаниях — отключиться, переместить колесо переключателя на меньший предел и повторить все сначала.
Если примерная величина напряжения известна, можно сразу устанавливать необходимый диапазон на шкале. Если пользователь не имеет понятия, какое напряжение покажет прибор, то начинать стоит с максимального предела, который установлен для вашей модели мультиметра. Обычно это около 600 В. Устройства профессионального уровня могут измерять вольтаж и в пределах до 1000 В, но в бытовых условиях этого не требуется.
Как пользоваться мультиметром при измерении постоянного напряжения.
Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.
Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.
Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!
Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).
1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.
2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.
Для нашего примера предел измерения 20 вольт.
Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.
3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).
— щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;
— щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.
4. Снимаем значение постоянного напряжения с ЖК-индикатора.
Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.
Как подсоединить мультиметр
Полезное видео, как пользоваться цифровым мультиметром по инструкции:
Сперва напомним: перед началом работ внимательно изучите инструкцию по применению мультиметра на русском! Обычно она идёт в комплекте с прибором.
И приведем несколько популярных обозначений (точнее нужно узнавать в руководстве по применению!):
Теперь разберемся, как правильно подключить мультиметр. На корпусе есть гнезда или отверстия, в которые нужно вставить щупы. Обычно их два или три. Что куда подключать:
- Черный кабель нужно подключить к гнезду, который именуется COM или COMMON.
- Красный нужно соединить со свободным гнездом. Если разъёмов больше двух, обязательно прочитайте в инструкции, к какому присоединить красный кабель. Чаще всего для положительного провода предназначено среднее отверстие. Верхний разъём в таком случае остаётся для тех ситуаций, когда требуется провести измерение тока от 200 mA до 10 А (10 ADC). Обозначение VΩmA обычно указывает предназначение для значений до 200 mA.
Гнёзда могут находиться внизу. Принцип подключения от этого не меняется.
Мы выяснили, как подключить мультиметр для измерений. Самое время перейти к процессу включения и настраивания прибора.
Инструкция по эксплуатации мультиметра DT 890 B+
- ЖК дисплей, 3.5 разрядный
- Индикатор состояния батарей
- Измерение широкого спектра электрических параметров
- Комбинированная защита от перегрузки и перенапряжений
Назначение
Компактный, износостойкий, 3½ — разрядный мультиметр предназначен для измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости, проверки диодов, транзисторов, звуковой прозвонки. Метод измерений – АЦП двойного интегрирования с автоматической коррекцией нуля, автоматическим определением полярности и индикацией перегрузки. Полная защита от перегрузок. Предназначен для применения в полевых условиях, лаборатории, мастерских и домашнем хозяйстве.
Описание
- 30-и позиционный переключатель режимов работы и пределов.
- Высокая чувствительность — 100 мкВ.
- Автоматическая индикация перегрузки – «1».
- Автоматическое определение полярности постоянного тока или напряжения.
- Все пределы защищены от перегрузок.
- Измерение сопротивления от 0,1 Ом до 200 Мом.
- Измерение емкости от 1 пФ 20 мкФ.
- Проверка диодов прямым стабильным током 1 мА.
- Измерение h21E транзисторов при Ib=100 мкА.
Точность — ± (показание + кол-во единиц счета). Точность гарантирована в течение 1 года при 23±5°С и относительной влажности менее 75%.
Общие характеристики
| Максимум дисплея | 1999 чисел (3½ разряда) с автоматическим определением полярности и единиц измерения |
| Метод индикации | ЖК дисплей |
| Метод измерений | АЦП двойного интегрирования |
| Индикация перегрузки | «1» в старшем разряде |
| Максимальное синфазное напряжение | 500В пост/перем эфф. |
| Скорость измерений | 2-3 измерения в секунду |
| Температура гарантированной точности | 23°С ±5°С |
| Интервал температур | Работа: 0°С +40°С Хранение: -10°С +50°С |
| Индикация разряда батареи | Символ на дисплее |
| Размер | 88х170х38 мм |
| Вес | 340 гр |
| Принадлежности | Инструкция, щупы, коробка |
Постоянное напряжение
| Предел | Разрешение | Точность |
|---|---|---|
| 200 мВ | 100 мкВ | ±0,5%±1 ед. счета |
| 2 В | 1 мВ | ±0,5%±1 ед. счета |
| 20 В | 10 мВ | ±0,5%±1 ед. счета |
| 200 В | 100 мВ | ±0,5%±1 ед. счета |
| 1000 В | 1 В | ±0,8%±2 ед. счета |
Входное сопротивление: 10 Мом на всех пределах. Защита от перегрузок: 1000 В постоянного или пикового переменного тока на всех пределах.
Переменное напряжение
| Предел | Разрешение | Точность |
|---|---|---|
| 200 мВ | 100 мкВ | ±1,2%±3 ед. счета |
| 2 В | 1 мВ | ±0,8%±3 ед. счета |
| 20 В | 10 мВ | ±0,8%±3 ед. счета |
| 200 В | 100 мВ | ±0,8%±3 ед. счета |
| 750 В | 1 В | ±1,2%±1 ед. счета |
Входное сопротивление: 10 Мом на всех пределах. Диапазон частот: 40 Гц – 400 Гц. Защита от перегрузок: 750 В эфф. Или 1000 В пикового на всех пределах, кроме 200 мВ (15 сек. Максимум 300 В эфф.). Калибровка: Среднее (эфф. синусоиды).
Постоянный ток
| Предел | Разрешение | Точность |
|---|---|---|
| 2 мА | 1 мкА | ±0,8%±1 ед. счета |
| 20 мА | 10 мкА | ±0,8%±1 ед. счета |
| 200 мА | 100 мкА | ±1,2%±1 ед. счета |
| 20 А | 20 А | ±2%±5 ед. счета |
Защита от перегрузок: плавкий предохранитель 0,2А 250 В (предел 20 А не защищен). Максимальный ток на входе: 20 А, не более 15 секунд.
Переменный ток
| Предел | Разрешение | Точность |
|---|---|---|
| 20 мА | 10 мкА | ±1,2%±3 ед. счета |
| 200 мА | 100 мкА | ±2%±3 ед. счета |
| 20 А | 10 мА | ±3%±7 ед. счета |
Защита от перегрузок: плавкий предохранитель 0,2 А 250 В (предел 20 А не защищен). Диапазон частот: 40 Гц – 400 Гц. Максимальный ток на входе: 20 А, не более 15 секунд. Калибровка: Среднее (эфф. синусоиды).
Сопротивление
| Предел | Разрешение | Точность |
|---|---|---|
| 200 Ом | 0,1 Ом | ±0,8%±3 ед. счета |
| 2 кОм | 1 Ом | ±0,8%±1 ед. счета |
| 20 кОм | 10 Ом | ±0,8%±1 ед. счета |
| 200 кОм | 100 Ом | ±0,8%±1 ед. счета |
| 2 МОм | 1 кОм | ±0,8%±1 ед. счета |
| 20 МОм | 10 кОм | ±1%±2 ед. счета |
| 200 МОм | 100 кОм | ±5%±10 ед. счета |
На пределе 200 МОм при замыкании щупов отсчет дисплея 10 единиц, которые при измерении следует вычитать из полученного результата.
Емкость
| Предел | Разрешение | Точность |
|---|---|---|
| 2000 пФ | 1 пФ | ±2,5%±5 ед. счета |
| 20 нФ | 10 пФ | ±2,5%±5 ед. счета |
| 200 нФ | 100 пФ | ±2,5%±5 ед. счета |
| 2 мкФ | 1 нФ | ±2,5%±5 ед. счета |
| 20 мкФ | 10 нФ | ±2,5%±5 ед. счета |
Комплектность
| Наименование | Количество |
|---|---|
| Мультиметр цифровой серии DT890B+ | 1 шт. |
| Измерительные щупы | 2 шт. |
| Инструкция по эксплуатации | 1 шт. |
Правила транспортировки и хранения
Допускается транспортировка изделия в любом положении любым видом транспорта. Хранить в отапливаемом, вентилируемом помещении при температуре воздуха от 0 до 40°С при относительной влажности воздуха не более 80%. В помещении для хранения не должно быть пыли, паров кислот или щелочей, вызывающих коррозию.
Проверка диодов, конденсаторов и транзисторов
Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.
- Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
- Если показывает минимальные показатели (меньше единицы), пробит.
Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.
Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.
Проверяем конденсатор мультиметром самостоятельно
Известно, что конденсатор может пропустить через себя лишь переменный ток. Постоянный ток пропускается им в начале работы на пару долей секунд. Для выполнения измерения емкости конденсатора мультиметром должно обязательно соблюдаться условие того, что емкость прибора должна начинаться от 0,25 мкФ.
Правильное измерение прибором
Проверка состоит из выполнения следующих действий:
- Определение плюса и минуса конденсатора.
- Снятие с него статического электричества.
- Установка мультиметра на прозвонку или определение сопротивления.
- Прикосновение щупами мультиметра до выводов действующего конденсатора.
Очень удобным для проверки сегодня считается аналоговый мультиметр, позволяющий контролировать плавно передвигающуюся стрелку.
Аналоговый мультиметр
Если при касании щупов к выводам устройства прибор пищит или показывает нулевое значение сопротивления, то конденсатор замкнул. А если мультиметром показывается единица – внутри используемого конденсатора случился обрыв. Устройства с подобными эффектами не работают.
Совет! Начинающему владельцу мультиметра рекомендуется перед началом эксплуатации предварительно установить диапазон, в котором будет проводиться измерение различных электроприборов. Если заранее значение не известно, то выполняется установка максимального диапазона измерения прибора.
Как пользоваться мультиметром?
Меряем сопротивление устройства
Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры – начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних – если показания больше, то переставляйте ручку вперед, если меньше – то назад.
Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами – то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего – только прибор и само устройство.
Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.
Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.
Ничего сложного в измерениях сопротивления нет – вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.
Буквенное обозначение функциональности
Современные мультиметры обладают множеством различных функций.
Для облегчения поиска нужного прибора в каталогах применяют буквенные индексы, являющиеся заглавными буквами английских названий измеряемых физических параметров.
Наиболее распространённые:
T – (temperature), измеряет температуру;
F – (frequency) частотомер (для измерений частоты);
C – (condenser capacity) емкость конденсатора;
L – обозначение индуктивности, принятое в честь физика Эмилия Ленца (Lenz);
R – (resistance), сопротивление.
Таким образом, например, CRL мультиметром, можно измерить емкость, сопротивление, индуктивность.
На корпусе типичного бюджетного мультиметра встречаются такие обозначения:
Для этих целей подойдёт бюджетный мультиметр, как на картинке. Красный щуп вставляют в разъем V,R,mA, чёрный в COM, переключают прибор в режим «прозвонки», обозначенный диодом или звуковым динамиком. После этого замыкают два щупа, проверяя работоспособность — должен прозвучать сигнал.
Допустим, необходимо прозвонить интернет-кабель. Сначала нужно два разъема поставить рядом. Прикасаясь щупами к клеммам, подключенным к проводам одинакового цвета, добиваются появления сигнала. Если сигнала нет – значит, где-то обрыв (нет контакта).
Цифровой дисплей при проверке кабеля показывает сопротивление.
Чтобы проверить качество электричества в розетке, нужно переключиться в режим V~ 750, вставить щупы и понаблюдать за изменяющимся напряжением некоторое время.
Также в данном режиме измерений можно определить фазу. Для этого один щуп заземляют (подключают к корпусу щитка или к заземлению), а другим проверяют провода или клеммы контактов. Появившиеся 220В (или около того) на дисплее будут указывать, что проверяемый провод – фаза.
Часто в паспорте бытовых устройств указывают номинальный ток.
Чтобы измерить ток, протекающий в цепи, мультиметр необходимо включить в ее разрыв.
Для этого выставляют переключатель мультиметра в максимальное значение диапазона А~ (переменный ток, 20 А).
Щупы необходимо подключить в соответствующие разъемы.
Для безопасного подключения оголённых проводников использована лампочка 12В с питанием от трансформатора.
Под сетевым напряжением подобным способом мерить ток нельзя из-за опасности поражения. Но можно соорудить испытательный стенд, безопасно вставляя щупы в одну розетку и подключая нагрузку к другой.
Проверять резисторы или другие радиоэлектронные нужно в режиме омметра, переключая соответствующие диапазоны таким же образом, как делалась прозвонка.
Измеряя килоомы и мегаомы, необходимо избегать касания пальцами выводов деталей – человеческое тело обладает сопротивлением, которое будет влиять на точность измерений.
Так нельзя!
Данные источники тока имеют свойство восстанавливать напряжение, благодаря химическим процессам, происходящим внутри, но при выполнении работы у подсевшего аккумулятора напряжение падает. Но можно сделать измерение силы тока, протекающего в подключенной к клеммам аккумулятора нагрузке, подобрав соответствующее сопротивление нагрузки, и потом перейти и переключиться в режим напряжения, таким способом вычисляя выдаваемую мощность источника питания.
Наблюдая за динамикой падения напряжения, можно судить о том, насколько аккумулятор разряжен. Чтобы объяснить, как проверить конденсатор мультиметром, нужно понимать свойство активного емкостного сопротивления, уменьшающегося по мере увеличения емкости при переменном токе.
У цифровых мультиметров есть внутренняя электронная защита, предотвращающая неправильное использование прибора, а также встроенный плавкий предохранитель.
Автоматическое выключение питания способствует экономному расходованию заряда батареи.
Аналоговые и цифровые
Показания в аналоговых приборах отражаются стрелкой на цифровой шкале. На сегодняшний день достаточно много встречается старых советских устройств, а также новых китайских приборов такого типа. Для работы с таким прибором необходимы специальные навыки и знания. К тому же стрелочный прибор очень чувствителен к колебаниям, поэтому держать его нужно ровно и максимально неподвижно. Яркими представителями являются Sunwa YX -1000a и Sunwa MF -110a.
Цифровой мультиметр полностью электронный, без каких-либо аналоговых элементов. Показания в этих приборах довольно точные, без погрешностей и выводятся на цифровой экран. Это достаточно удобно и исключает ошибки, которые могут возникнуть у пользователя при считывании результатов измерений с аналогового прибора. На сегодняшний день цифровые мультиметры занимают первые места по популярности и использованию среди приборов такого типа.
Цены на цифровые мультиметры лежат в довольно широком показателе. Стоимость самых простых устройств начального уровня, как правило, произведенных в Китае, начинается от нескольких сотен рублей. Профессиональные приборы, выпущенные именитыми производителями, собранные из качественных материалов и комплектующих и обладающие большой функциональностью, могут достигать нескольких десятков тысяч рублей.
Неважно, сколько стоит мультиметр, основные функции будут присутствовать даже в самом дешевом — измерение тока, измерение напряжения, прозвонка проводов на обрыв. В этом поможет тестер электрический — мультиметр, как пользоваться, подскажет инструкция
Визуально бо́льшая часть приборов похожа друг на друга. Основным органом управления в них является центральный многопозиционный переключатель. С его помощью осуществляется выбор измеряемого параметра и задается величина его измерения.
