Как прозвонить провода и кабель мультиметром

Некоторые нюансы

При проверке электрической проводки учитывают особенности разводки кабелей в квартире. Например, расположенные в легкой перегородке розетки могут выходить в смежные комнаты и работать от единой распределительной коробки. В многоэтажных домах встречается перекрестное подсоединение розеток в соседних квартирах. Для проверки целостности проводов можно использовать контакты в коробке, предварительно обесточив цепь и перемкнув выводы в розетке отрезком кабеля с оголенными концами.

При отсутствии тестера

Для проверки целостности проводки используют пробник, состоящий из батарейки с подключенной на длинных проводах лампой. Оголенные жилы прикладывают к контактам проверяемой цепи, при исправности кабеля лампа загорится. Методика не позволяет определить состояние проводки или место разрыва.

Если автомат не работает

Если в помещении отсутствует питание, а автоматический предохранитель не сработал, то необходимо:

1. Проверить прибором наличие напряжения на выходной клемме защитного устройства.
2. Вывернуть лампу из патрона и убедиться в подаче тока к контактам и исправности спирали (проверить светодиодный источник света мультиметром невозможно).
3. Разобрать патрон и выключатели для проверки состояния контактов и корректности работы приборов. Поочередное тестирование позволит найти неисправный элемент и восстановить работу электрической сети.

Если автомат сработал

Установленные в распределительном щитке автоматы срабатывают при коротком замыкании или коммутации чрезмерной нагрузки. Для проверки провода щупы тестера подключают к контактам в розетке, появление сигнала указывает на замыкание линий. Для поиска места повреждения необходимо разъединить контакты в распределительной коробке и заново проверить розетку. Наличие сигнала указывает на замыкание линии внутри стены или потолка.

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

• На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната) опять должна быть обесточена.
• Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
• Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

В каких случаях проводится прозвонка проводов?

Ответить на данный вопрос можно несколькими словами — при обрыве токопроводящей жилы или нарушении целостности ее изоляции.

Уточним данный ответ и рассмотрим типичные ситуации:

• Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
• Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
• Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда цветовая маркировка проводов не позволяет точно определить нужный проводник.
• Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

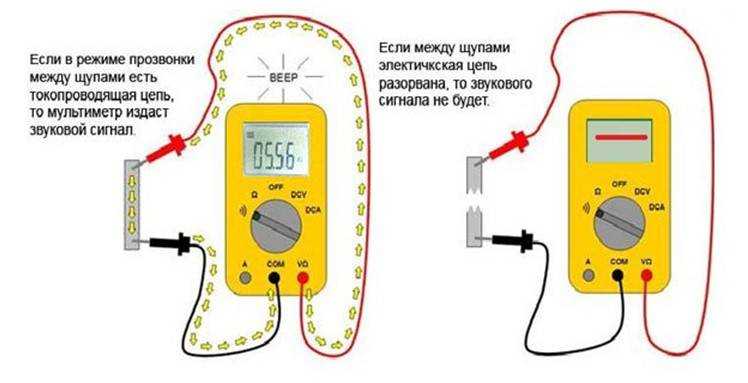

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Соблюдение техники безопасности и правил работы с мультиметром

Все работы с электрикой нужно проводить в обесточенном помещении

Прозванивать электрические провода и работать с мультиметром необходимо, следуя правилам безопасности:

1. Тестирование элементов, отсоединенных от цепи, для предотвращения их влияния на схему.
2. Обесточить цепь, отключив автоматы питания в распредщите.
3. Разрядить конденсаторы, закоротив их, для предотвращения искажения данных.
4. Учитывать искажение результатов от диодов сети.
5. Утечки тока при касании руками к проводам и кончику зонда приведут к неправильным результатам.
6. Использовать на концах измерителей наконечники-крокодилы для надежности контактов.

Проверка целостности проводки в режиме определения сопротивления

Проверить электрическую проводку можно аппаратом, у которого отсутствует прозвон проводов. Для этого нужно выбрать режим смены сопротивления. Щупы подкидываются по аналогии с прозвонкой и устанавливается режим поиска сопротивления (символ Ω).

Процесс замера начинается на минимальном значении шкалы – к примеру, 200 Ом. Остальные работы проводятся аналогично прозваниванию с отслеживанием показаний прибора. В случае целостности проводника на экран выведется размер сопротивления. При обрыве данные не отобразятся, устройство перейдет в режим OL (перезагрузка).

Технологическая инструкция АВТОВАЗа

Ниже представлены общие методы проверки целостности электрических цепей, проверки на наличие замыканий с использованием омметра и вольтметра.

Проверка целостности электрической цепи

Потеря целостности электрической цепи может быть вызвана следующими причинами:

• отсоединение колодки жгута;
• слабое соединение колодки жгута;
• загрязнение, окисление, коррозия контактов;
• деформация контактов;
• повреждение провода.

Проверку целостности цепи выполнять в следующей последовательности:

1. Отключить клемму провода «массы» от аккумуляторной батареи.
2. Визуально проверить, что колодки жгута подключены с обеих сторон электрической цепи, замки фиксаторов защелкнуты.
3. Разъединить колодки, проверить визуально контакты на наличие грязи, коррозии, деформации.
4. Подергивая за провода рядом с колодкой, убедиться, что провод и клемма крепко обжаты, что клемма зафиксирована внутри колодки.
5. С помощью щупа заданного диаметра и длины, соответствующего размеру контакта в ответной колодке, убедиться, что клеммы жгутовых колодок обеспечивают надежное соединение (клеммы не утоплены в колодке, щуп плотно входит в клемму).
6. С помощью омметра измерить сопротивление цепи между колодками. Сопротивление исправной цепи должно быть менее 1 Ом. Чтобы избежать повреждения клемм, для измерений допускается использовать щупы заданного диаметра, соответствующие размеру контактов в ответных колодках.

Проверка замыкания цепи на «массу»

Проверку выполнять в следующей последовательности:

1. Разъединить колодки с обеих сторон электрической цепи.
2. Пробник, одним концом соединенный с «+» аккумуляторной батареи, подключить к клемме проверяемой цепи. Если пробник светится, значит, проверяемая цепь замкнута на «массу».

Чтобы избежать повреждения клеммы, пробник должен подключаться с помощью щупа заданного диаметра, соответствующего размеру контакта в ответной колодке.

Проверка замыкания цепи на бортовую сеть

Проверку выполнять в следующей последовательности:

1. Отсоединить колодку с одной стороны электрической цепи.
2. Пробник, одним концом соединенный с «массой», подключить к клемме проверяемой цепи.Если пробник светится, значит, проверяемая цепь замкнута на бортовую сеть.
3. Присоединить отсоединенную колодку.
4. Отсоединить колодку с другой стороны электрической цепи. Выполнить проверку 2.

Чтобы избежать повреждения клеммы, пробник должен подключаться с помощью щупа заданного диаметра, соответствующего размеру контакта в ответной колодке.

Измерение напряжения на контактах жгута проводов

Проверку выполнять в следующей последовательности:

1. Отсоединить колодку с одной стороны электрической цепи.
2. Плюсовой шнур вольтметра подключить к клемме проверяемой цепи, минусовой к «массе» автомобиля. Фиксировать значение напряжения.

Чтобы избежать повреждения клеммы, плюсовой шнур вольтметра должен иметь щуп заданного диаметра, соответствующий размеру контакта в ответной колодке.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

Необходимость прозвонки провода

Прозвонка сетевого кабеля мультиметром

Процесс прозвонки предусматривает появления зуммера, если на тестируемых участках присутствует электрическая связь. Проверка выполняется в следующих случаях:

• Не работает выключатель или розетка. Изначально нужно осмотреть соединения в распредкоробе, проверить лампу. Затем прозванивается провод – мультиметр даст сигнал о проблеме.
• Перегружена сеть. Применение мощного перфоратора для сверления стен может стать причиной разрыва электросвязи.
• Короткое замыкание. Чаще всего наблюдается при перегрузке линии или в результате устаревания проводки.
• Поиск жил в больших зонах магистрали. Прибор используется в случаях невозможности определения проводника по цветной маркировке.
• Поломки бытовой техники. Прозвонка определяется работоспособность выключателей, ламп, утюгов.
• Ремонт и пайка плат. Тестирование схемы мультиметром – обязательный этап работ.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

• Переведите переключатель в соответствующее положение;
• В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
• Щупы МТМ идут в гнезда СОМ и VΩmA;
• Теперь выставляйте подходящий примерный диапазон;
• Если сомневаетесь, переводите в максимальное значение;
• Когда на табло появится цифра, можно отрегулировать положение;
• Если это сеть с постоянным напряжением, МТМ применяется так же;
• Но во втором случае переключатель лучше поставить в положение 20 В;
• Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

• В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
• Сначала щуп лучше поставить туда, где токовое значение выше;
• Если на табло увидите меньшее значение, можно переключиться;
• При необходимости уменьшите диапазон измерения;
• Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Пример прозвонки проводов

Прозвонка проводов в режиме зуммера

Конкретным примером работы с тестером будет стандартная электросеть. Квартира подключена к ней согласно нормативам, потребители сгруппированы, каждая линия запитана через индивидуальный автомат в распредщите.

Ситуация: в одном помещении не работает розетка. Задачей пользователя будет найти причину сбоя. Для ее решения потребуется:

1. Посмотреть, сработала ли автоматика в щите. Если элементы включены, обесточить конкретную линию или квартиру полностью.
2. Удалить розетку из подрозетника, произвести визуальный осмотр на предмет внешних дефектов и качества контактов.
3. У современных моделей прозвонить клеммники-зажимы.
4. Если у розетки нет поломок, протестировать качество соединения проводников в распределительной коробке рядом с розеткой.
5. Основной кабель в распредкоробе должен разрываться, соединяться с жилами под розетку и отводится на следующий потребитель.
6. В распределительном коробе расположены 3 скрутки – нейтраль, земля и фаза. Кончиком щупа нужно прикоснуться к оголенной скрутке.
7. Вторым кончиком прозваниваются по очереди контакты розетки. Можно зафиксировать один зонд на контакте, а вторым проверить скрутку.

Клеммники у стандартных розеток отсутствуют.

Особенности процесса прозвонки

Процесс прозвонки проводов

Измерения имеют несколько нюансов:

• Если скрутка без дефектов, имеется смысл теста проводки под напряжением. Нужно подать ток путем включения щитковых автоматов.
• При сомнениях в цветовой маркировке фазу определяют касанием индикаторной отвертки – диод должен загореться.
• Рабочее и защитное зануление проверяются в режиме ACV больше 220 В. Красный щуп находится на фазе, черный используется для поиска нуля и земли. Рабочее зануление N отражено в диапазоне 220 А, защитное PE – менее 220 В.
• Учитывается, что электрики не всегда выводят провода в распредкороб. Розетку могут запитать от соседней или поставить элементы смежной комнаты в единых точках стен.
• По причине длины щупов 30-50 м допускается соединение контактов розетки перемычкой и прозвонка в распредкоробе.

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Заключение

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

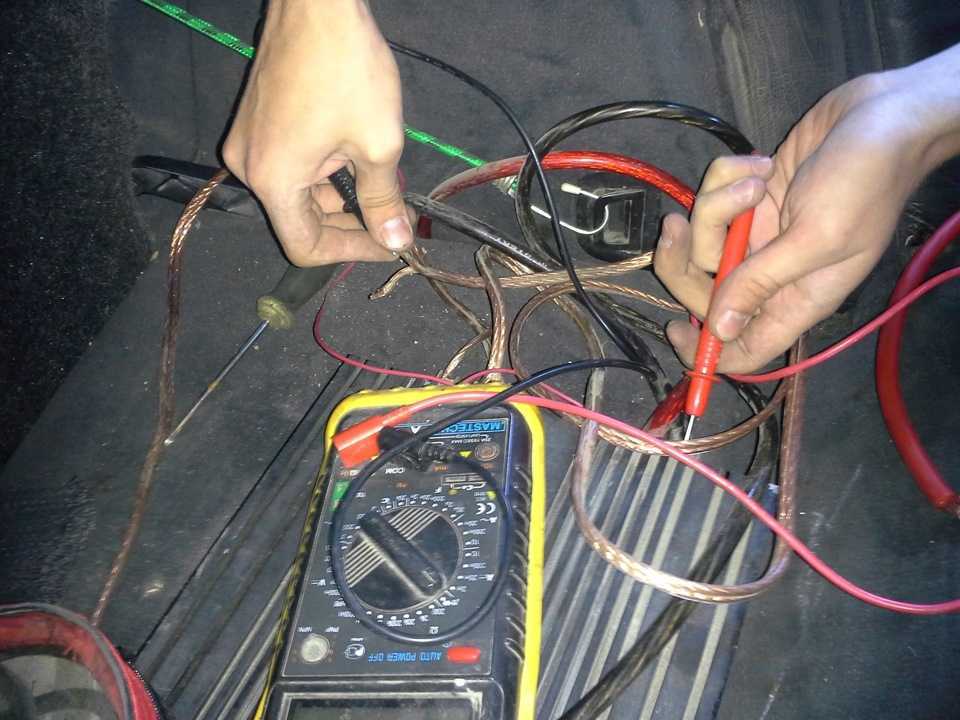

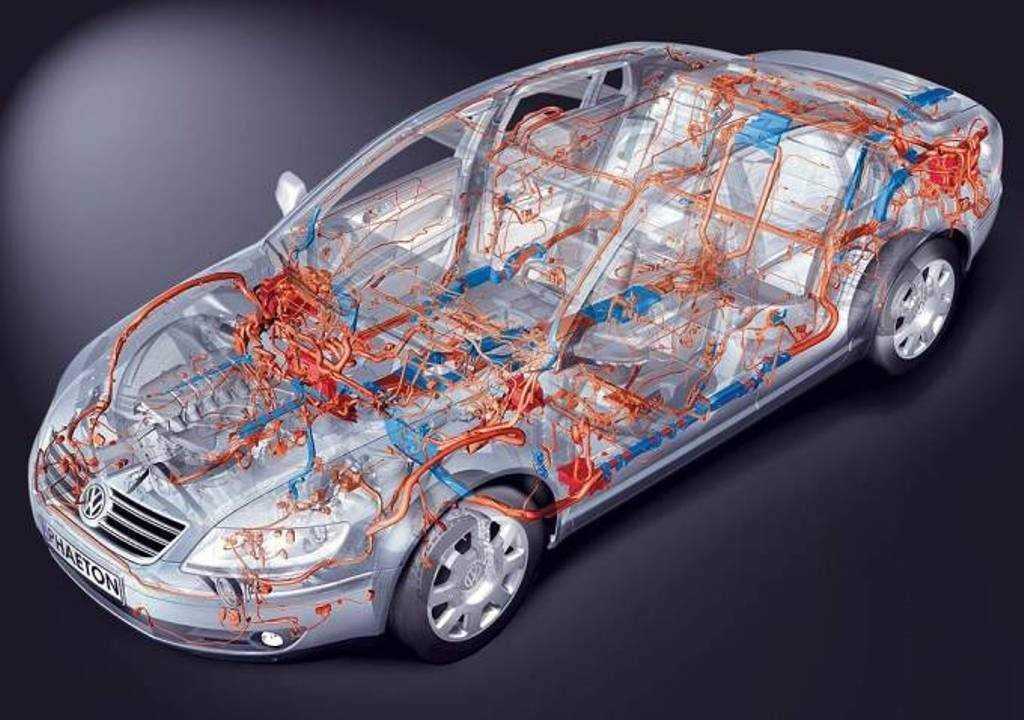

Неисправности проводки автомобиля приводят к серьезным проблемам при эксплуатации машины – от некорректной работы датчиков и устройств, бортового компьютера и автоматики до полного выхода из строя дорогостоящего электрооборудования. Помните, что короткое замыкание цепей бортовой сети может привести к возгоранию автомобиля. Поэтому неисправности электрооборудования и электрики следует устранять сразу же при их обнаружении – не стоит откладывать ремонтные работы «в долгий ящик».

Выполнить ремонт электропроводки автомобилей можно как самостоятельно, так и в автосервисе. Основная трудность заключается в поиске неисправностей – обрывов, вышедших из строя реле, предохранителей и блоков, поломок отдельных элементов и устройств автоэлектрики.

Как проверить новую электропроводку

Чтобы быть уверенным в полной исправности домашней электросети, на этапе прокладки следует произвести ряд простых действий.

1. Выбор качественного кабеля. Дешевые материалы не выдерживают больших нагрузок. Проверить изделие можно мегаомметром прямо в строительном магазине. Необходимые измерения обычно делает продавец.
2. После монтажа кабеля необходимо тщательно проверить изоляцию на наличие дефектов, несмотря на то, что прибор показывает норму. Это делается до того, как он будет покрыт штукатуркой или другими отделочными материалами.

Алгоритм прозвонки проводки под напряжением следующий.

1. Включение автомата, нахождение и маркировка фазы индикаторной отверткой.
2. Включение мультиметра на измерение напряжения переменного тока и установка на диапазон выше 220 В. Одним щупом прибора следует прикоснуться к фазе, после чего другим по очереди протестировать провода. При появлении на дисплее величины 220 В искомый нулевой провод будет найден. Его следует замаркировать.
3. Остальные пары проводов проверяются аналогичным образом и маркируются.

Методы прозвонки

То, как будет осуществляться прозвонка своими руками, зависит от марки кабеля и условий расположения. Если изоляция жил цветная, то никаких проблем не возникнет. Кабель нужно подключить к оборудованию по цвету жил с двух сторон. Трудности возникают тогда, когда изоляция всех или нескольких жил в кабеле выполнена одним цветом, а на кабелях нет маркировки. Именно для этого и существует процесс прозвонки, который определяет принадлежность концов с обеих сторон кабеля к одной жиле, а также их целостность. В конце работы нужно обязательно нанести маркировку. Существует несколько методов прозвонки:

• прозвонка тестером. Ее может выполнять один человек в пределах одного распределительного шкафа и на расстояниях до 100м
• прозвонка при помощи цифрового мультиметра. Ее применяют в аналогичных условиях, устройство устанавливается в режим прозвонки или определения уровня сопротивления
• самодельным прибором с лампой и батарейками
• при помощи телефонных трубок с элементами питания в цепи
• понижающим трансформатором, однако совместно с индикаторными или измерительными устройствами.

Мастера иногда применяют мегометр, но это не очень удачная идея для низковольтных цепей, поскольку в приборе используется напряжение до 500В. Чаще всего это осуществляется в сетях высокого напряжения на больших расстояниях, чтобы проверить изоляцию.

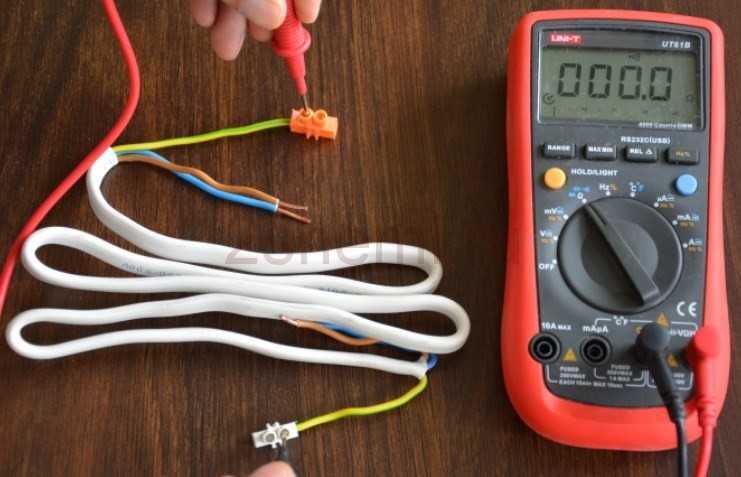

Прозвонка мультиметром провода

1. Устанавливаем щупы в разъемы мультиметра:

2. Переводим колесо управления в режим прозвонки , который промаркирован соответствующим образом (значок диода и зуммера)На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра , соединяя контакты щупов, закоротив их.

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод . Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.

Промокоды со скидками на светильники

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье — КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Как определить короткое замыкание

Пошаговая инструкция как определить короткое замыкание мультиметром:

при выключенных электрических приборах и сети нужно замерить сопротивление цепи в отдельных узлах. По возможности желательно применять электросхему электрического снабжения дома или квартиры. Если показывается большое сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет равняться 0. Однако устройство может высвечивать и большой показатель сопротивления, в основном если до короткого замыкания большое расстояние. Для такого варианта желательно применять мегаомметр;

Вам это будет интересно Самодельный паяльный фен

Тестер для изоляции мегаомметр

• если таких приборов нет, то можно применять контрольную лампу с независимым источником тока. Можно оснастить для этого щупами обычный фонарик (лампочка должна работать при соединении штырьков друг с другом). Замыкая один за другим нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно обнаружить КЗ;
• убрать испорченный кабель. Выполнение точечного монтажа электро проводки не нужно выполнять. Во-первых, скрытая проводка располагается под облицовочным материалом, а это дополнительные траты на монтажные работы. Во-вторых — рекомендуется заменить весь испорченный кабель, так как КЗ может снова повториться. Желательно новый кабель расположить за плинтусом. Применяя специальный короб, подсоединить его в розетку.

Прозвонка проводки через розетку

Как прозвонить электропроводку

В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.

Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:

• проверить провод на целесообразность заявленной мощности. Сечение проволоки будет равно общей мощности электрических приборов, которые будут применяться в этой сети;
• проверить изоляцию кабеля на целостность. Это можно сделать визуально;
• замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превышать 0,5–1 МОм;
• правильно проверить сеть под максимальной нагрузкой. Для нужно включить все приборы в нее сразу.

Проверка целостности цепи Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.

Как проверить целостность цепи

Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.

Вам это будет интересно Особенности компаратора напряжения

Прозвонка от АКБ

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике

Как прозвонить провода в автомобиле

Пошаговый процесс:

1. Прибор настроить рукояткой в режим измерения напряжения;
2. Конец устройства подсоединить к массе автомобиля или на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод или сильно короткий, или полностью отсутствует;
3. Второй щуп касается подводящего провода. Он должен быть отключен от зажима устройства.

Что такое мультиметр

Мультиметр – это цифровой измерительный прибор обычно китайского производства. С его помощью измеряют ток, напряжение и электрическое сопротивление. Он содержит:

• дисплей, на котором изображаются числовые значения измеряемых параметров;
• переключатель режимов работы;
• гнезда для щупов;
• 2 гибких провода черного и красного цвета.

Для новичка прибор вначале покажется сложным, но для проверки электрических цепей его использовать просто, установив переключатель на измерение сопротивления. Эта функция применяется при проверке электропроводки в квартире. Данный режим устанавливается в секторе измерения сопротивлений на самый нижний предел (200 Ом) или значок диода с сигналом. Щупы следует подключить к гнездам COM и VΩmA. Перед тем как мультиметром прозванивают провода, сначала проверяют его исправность путем замыкания щупов. Прибор должен показать нулевое сопротивление или чуть больше. В режиме прозвонки динамик мультиметра издает характерный писк. Этот диапазон устанавливается при выяснении ответа на вопрос о том, как прозвонить провода на замыкание мультиметром.

Отличное от нуля сопротивление получается при малой емкости батареи питания тестера. Если цепь не замыкается, прибор показывает бесконечное сопротивление (цифра «1» на экране).
