Как подключить лампочку к двум выключателям

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Поделиться новостью в соцсетях

« Предыдущая запись

Схема подключения при наличии двух осветительных приборов

Конечно, первый вариант является популярным и простым в исполнении, поэтому повсеместно используется. Тем не менее, в комнате бывает два-три светильника или несколько лампочек, которые разделаются по группам, поэтому здесь уже не подойдет стандартная схема.

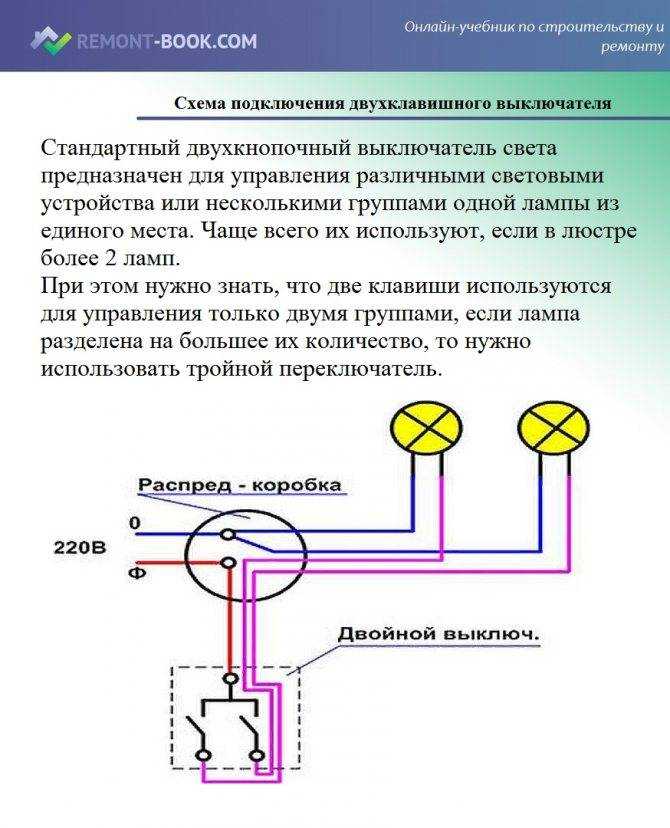

Если требуется выполнить монтаж при наличии двух групп осветительных приборов, то понадобится приобрести коммутатор с двумя клавишами, где имеется шесть зажимов.

Коммутатор с двумя клавишами, где имеется шесть зажимов

В остальном, по способу установки и оборудованию эта схема мало чем отличается от предыдущей. Тем не менее, здесь придется прокладывать больше электропроводки. Поэтому, чтобы сократить расходы на покупку проводов, рекомендуется проводник питания на первый в цепочке коммутатор подключать с перемычкой. Ведь иначе придется прокладывать отдельные проводники от распредкоробки.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1трехжильный2

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

у проходного 1 клемма сверху и 2 снизу

у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Схема управления освещением одноламповой люстры, светильника, бра

Данную схему можно назвать простейшей. Чтобы включать/ выключать светильник, достаточно установить выключатель на фазный провод электропитания светильника.

Выключатель одноклавишный

Выключатель с подсветкой

Всем знакомы удобные выключатели с подсветкой. У некоторых производителей подсветка выключателей устанавливается отдельно (проводок с диодом). Подключается подсветка следующим образом.

Однако, на практике, такую принципиальную схему установки одноклавишного выключателя получиться реализовать не везде. Например, для управления работой бра с выключателем на кабеле питания.

Что такое контактор и для чего он нужен

В электрических сетях постоянно приходится включать или выключать различные нагрузки или управлять их работой. Как мы знаем, в быту для этих целей существуют механические выключатели и рубильники. Но у таких устройств есть весьма ограниченный ресурс износостойкости, а для больших электрических систем, управление с помощью механических рубильников является неудобным и неэффективным способом. Именно поэтому был создан такой прибор, который имеет огромный ресурс работы, позволяет производить циклы включения и выключения до нескольких тысяч раз в час, а самое главное дает возможность управлять нагрузкой дистанционно. Простыми словами это выключатель.

Электромагнитные контакторы применяются во всех сферах нашей жизни. Они включают уличное освещение, управляют отключением высоковольтных линий электропередачи, линий транспортных систем (трамвайных, троллейбусных, железнодорожных), широко применяются в строительстве и промышленности для запуска мощных силовых установок, двигателей, машин и другого оборудования.

Более того, такие коммутационные устройства применяются и в жилых домах для различных целей, таких, например, как включение электрообогревательных приборов или водонагревателей, для управления вентиляционными установками, водопроводными или канализационными насосами. Прогресс не стоит на месте и на данный момент системы умного дома под управлением контакторов или групп таких приборов уже постепенно входят в жизнь обычных людей.

Огромную роль эти устройства играют в электробезопасности и, как следствие, предотвращении пожаров от возгорания электрооборудования или силовых линий.

Данные приборы имеют ряд преимуществ перед различными модульными приспособлениями:

• Могут подключаться к любой сети;
• Имеют компактные размеры;
• Абсолютно бесшумны в работе;
• Могут использоваться при высоких мощностях и больших токах;
• Легкие в эксплуатации и просты в монтаже;
• Могут работать в любых условиях.

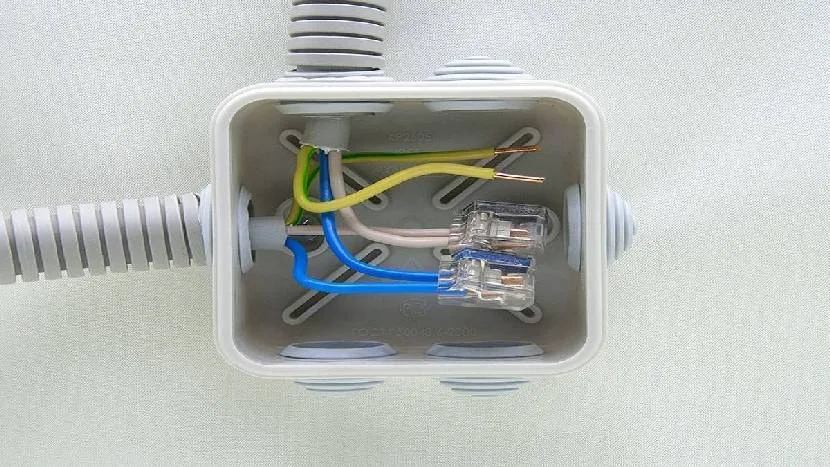

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.

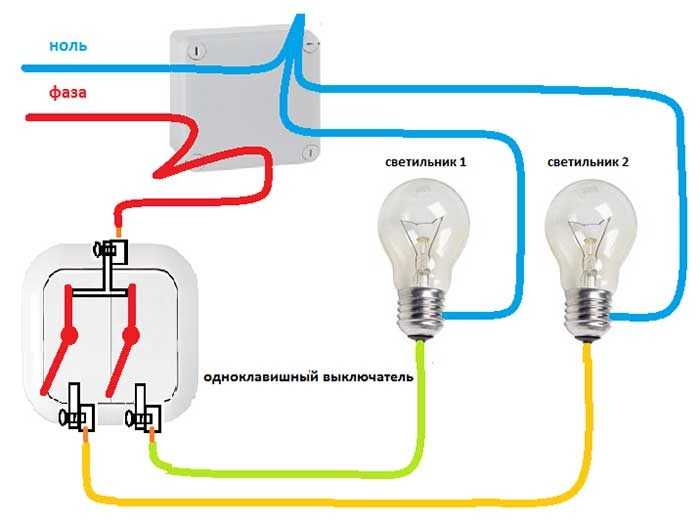

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Практическое применение проходного выключателя

Иногда при постройке дома бывает не всегда ясно, где именно потребуется возможность управления освещением. Маршевые переключатели пригодятся для:

• Включение осветительных приборов в гараже;
• Управление светильником возле входа в гараж;
• Обеспечение освещения садовых дорожек;
• Включение света в прихожей.

В результате появляется возможность включить освещение не выходя из дома, с комфортом переместится в гараж и выключить светильники там, или поступить наоборот.

Дополнительно в этом примере появляется еще 2 возможности:

1. Включить свет работая во дворе;
2. Возможно, включить освещение, не выходя из дома если приехали гости.

Можно в цепь освещения участка перед домом включить датчик освещенности, и с наступлением темноты светильники на придомовой территории включатся автоматически.

В темном тамбуре перемещаться неудобно, поэтому там тоже устанавливают проходные выключатели, позволяющие:

• Включать светильник на крыльце;
• Освещение на стене тамбура;
• Включить светильник в прихожей.

Выключатели необходимы для включения освещения лестницы на 2 этаж, они позволят:

• Включить свет в гостиной на 1 этаже;
• Включить освещение на лестничном переходе;
• Включить свет на площадке 2 этажа.

Можно использовать данные выключатели в цокольном этаже, они позволят:

• Включать свет перед входом в цоколь;
• Включать осветительные приборы находясь в цокольном этаже.

В результате вы сможете сперва включить свет в помещении цокольного этажа, а после отключить освещение на лестнице.

Не предусмотрительно не подумать и об установке в спальной комнате данных типов выключателей! Потребуется перед сном, подниматься выключать свет возле двери, после этого перемещаться в полной тьме, рискуя случайно удариться об угол кровати.

Лучше будет если в комнате имеется:

• Проходной выключатель возле двери;
• Светильник, размещенный возле тумбочки;
• Проходной выключатель, установленный возле изголовья.

Как правильно выполнить подключение

Любые контакты разветвления от питающего кабеля нужно оформлять в распределительной коробке. При этом доступ к распайке перекрывать нельзя. Для этого производители предлагают образцы со съемными крышками (вставляются, защелкиваются, накручиваются). В эту распредкоробку выводятся все провода: основной, от коммутатора, от светильников.

В большинстве случаев во время подсоединения светильников с выключателями к общему питанию проще и правильно сначала сформировать контакты с основным кабелем: фаза на коммутатор, ноль на освещение. Далее идут фаза(ы) от устройства управления светом на светильник(и).

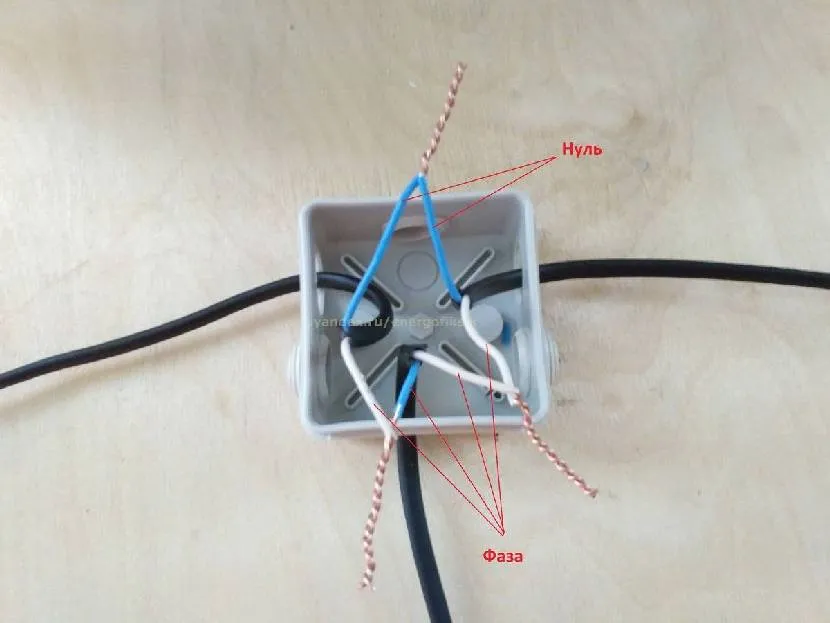

Соединения проводов в распредкоробкеИсточник ledsshop.ru

Чтобы не перепутать клеммы на приборах, нужно ориентироваться на следующее:

• буквенное обозначение – L и N (фаза и ноль соответственно);
• схема – на корпусе большинства электрических устройств отштамповано или нарисована схема правильного подключения проводников;
• патрон – фаза идет к тому клеммнику, который контактирует с наконечником цоколя.

Обычно кроме перечисленных ориентиров и цветовой индикации на проводах хватает, чтобы разобраться как подсоединить выключатель света, подключить светильники к питанию. В дополнение к этому можно использовать сопроводительную документацию. Она всегда имеется в комплекте со сложными устройствами типа диммеров с датчиками и электронным табло.

Нюансы в проведении монтажа

В старом фонде электрики и домашние мастера часто сталкиваются с тем, что новый коммутатор в подрозетнике не держится. Возникает проблема с тем как правильно установить выключатель света. Причина в разнице диаметров монтажных коробок – у советских на 3 мм больше.

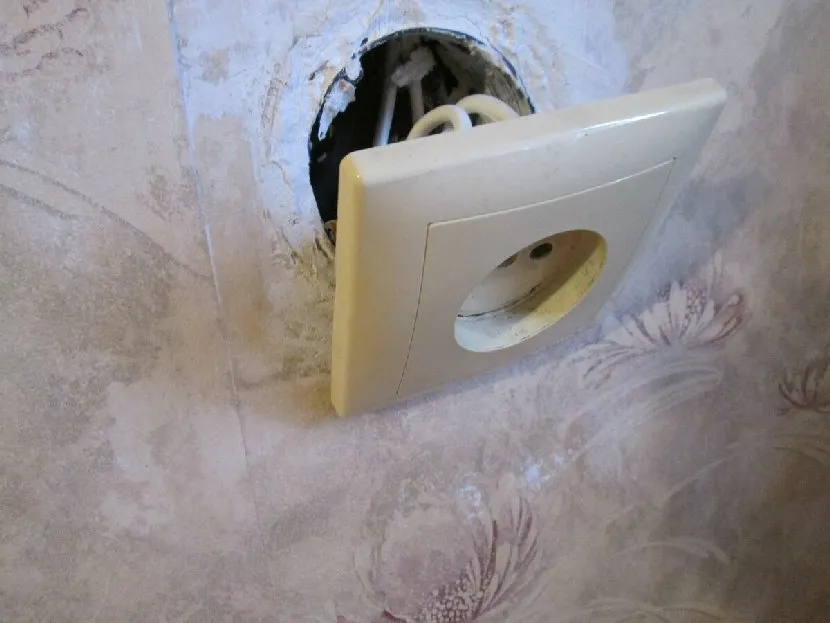

Новое устройство вываливается из старого подрозетникаИсточник dom-alyeparusa.ru

Решить проблему грамотно – заменить устаревший образец на современный. Нормативы меняются, как правило, редко, поэтому рациональнее не вкладыши с распорками подбирать, а сразу поставить новую «уменьшенную» коробку.

Второй момент – как правильно ставить выключатель света. Клеммы для подключения проводов на коммутируемых устройствах могут находиться в нижней или в верхней части корпуса. Чтобы скрытую проводку не перенаправлять относительно входа в монтажный короб, можно предпринять 2 действия. В частности, перевернуть коммутирующее устройство или подсоединить жила как есть. Первый способ актуален, если торчащие концы проводов слишком короткие или жесткие. Второй предполагает, что выведенные отрезки кабеля длинные и гибкие. Чаще практикуется последнее, так как на освещение протягиваются медные провода с тонкими жилами.

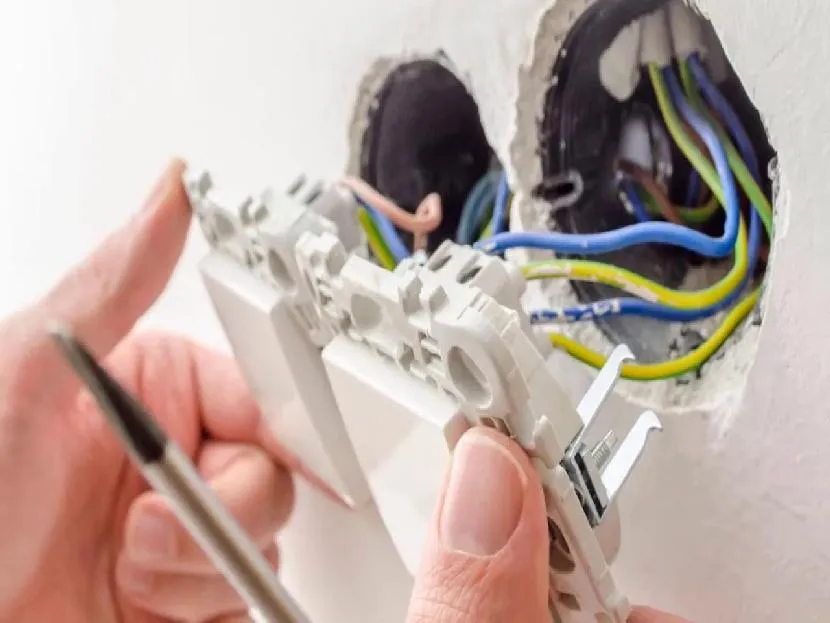

Подключение и установка выключателейИсточник remont.vgceiling.ru

Светильники сегодня, как правило, подключаются к питающей линии посредством клемм, чтобы проще было размыкать контакты без повреждения жил. В распределительных коробках редко вносятся какие-то изменения после полной электрификации дома. Поэтому распайку выключателя и прочие соединения рекомендуется оформлять в виде скрутки, которая спаивается и изолируется. Также допустимо использование клемм. Но здесь нужно правильно выбирать соединители по рабочему сечению проводников, по их количеству и в целом по качеству приспособления. Дешевые могут перегреваться даже на освещении, нередко наблюдается слабый контакт.

Соединение проводов с помощью клеммИсточник market-crimea.com

В случае с клеммниками важно правильно подходить к оголению жил. Для каждого приспособления имеется ограничение (обычно 10-12 мм)

если оставить много оболочки, то провод плохо будет контактировать с внутренними пластинами соединителя. Если срезать слишком много изоляции, то медь/алюминий останутся беззащитными перед окружающей средой, начнут окисляться. Коррозия выводит провод из строя, повышает сопротивление, уменьшает его сечение. Кроме прочего, разные проводники не должны касаться друг друга в зачищенном состоянии, чтобы замыкание в цепи не происходило.

Видео описание

В этом видео электрик детально описывает процесс замены старого выключателя на новый:

Коротко о главном

Подключение выключателей на освещение всегда проводится через фазную линию. Через сложные коммутирующие устройства дополнительно пропускается ноль.

Заземление выводится на освещение минуя выключатели.

Провода в распределительной коробке лучше соединять методом скрутки, пайки и изоляции.

Порядок соединения проводов – проще сначала подключить питающий кабель к электроприборам, потом соединить фазу(ы) к свету.

Где применяется проходной выключатель

Помимо организаций, как уже было сказано выше, актуально такое решение на лестничных пролетах, с добавлением реле времени. Однако реле рассчитано на определенное количество времени, независимо от того, успел человек подняться по лестнице, или нет. Это означает, что система с добавлением временного датчика не совсем удобна, хотя в целом переключатели существенно облегчают жизнь.

Таким образом, для того чтобы осветить лестничный пролет на протяжении 4 этажей, достаточно на первом нажать на переключатель. А по завершению движения по лестнице, уже одним нажатием на верхнем этаже выключить все лампы.

Управление освещением из трех точек перекидными выключателями

В том же случае, если нужно выполнить монтаж проходных выключателей с трех точек для управления электрической цепью, используются перекидные выключатели. Обычные, которые мы рассмотрели выше, имеют всего три контакта. И с их помощью реализовать подключение окажется довольно проблематично. Отличие перекидного выключателя от рассмотренного выше заключается в том, что у него четыре контакта – по два внизу и вверху. Схема получается такой, что два проходных ставятся в крайних точках, а между ними – перекидные.

Для того чтобы осуществить монтаж проходных выключателей с двух точек, достаточно выполнить рекомендации, которые мы указали ранее. Но для управления схемой из трех или более точек понадобится произвести подключение еще нескольких устройств в промежутке. Для этого нужно в распаечной коробке найти второстепенные (то есть не основные) провода, идущие от двух крайних проходных выключателей.

Теперь осталось только рассоединить эти провода правильно. Лучше придерживаться такой схемы, чтобы не возникло неприятностей:

1. Провода, приходящие от выключателя «1», нужно соединить со входом.
2. Провода, которые уходят к выключателю «2», соединяете с выходом переключателя.

Чуть дальше мы еще поговорим о том, как правильно произвести подключение. Обязательно нужно ознакомиться со схемой монтажа проходного двухклавишного выключателя Gira. Она может немного отличаться от той, которую мы приводим в нашей статье.

Само собой, перекидной выключатель должен монтироваться не в самой коробке, а в любом другом удобном месте. Чтобы его подключить, необходимо воспользоваться проводом с четырьмя жилами. Его просто вводите в распаечную коробку и правильно соединяете с проводами. Теперь вы сможете производить управление освещением сразу из трех точек. Это будет особенно полезно, если монтируете освещение для трехэтажного дома.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Какие выключатели применить

На обычных (ключевых) коммутационных элементах, работающих на замыкание-размыкание, можно реализовать различные схемы подключения двух включателей на одну осветительную лампу.

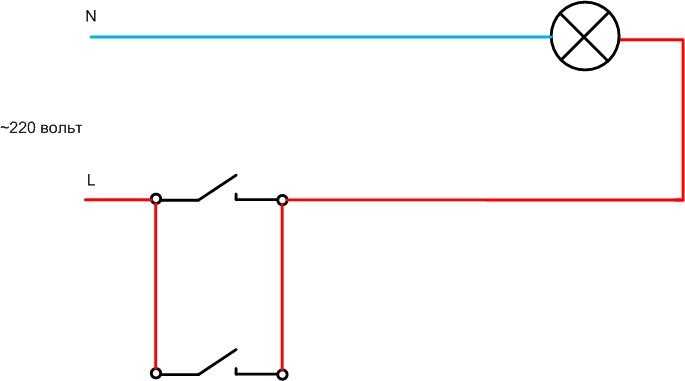

Если коммутационные приборы соединить параллельно, можно включать лампу из двух мест. Но если один включатель уже замкнут, выключить свет посредством второго не получится.

Если два прибора соединить последовательно, можно независимо отключать освещение из двух пунктов. Если один аппарат отключен, вторым включить лампу невозможно.

Вывод однозначен – с помощью простых выключателей организовать полноценную схему независимого управления с двух мест нельзя.

Проходной выключатель

В этом случае надо применять проходные (маршевые) выключатели освещения. Внешне они в большинстве случаев не отличаются от стандартных, но имеют специфичную контактную группу.

Два положения контактной группы маршевого переключателя.

Если ключевой аппарат в одном положении размыкает электрическую цепь, а в другом замыкает, то маршевый прибор работает по-другому. В одном положении он замыкает одну цепь (другая разомкнута), во второй позиции замкнута, наоборот, вторая цепь (первая разорвана). Поэтому такие приборы часто называют переключателями.

Маршевые аппараты бывают в одноклавишном и двухклавишном исполнении. Вторые отличаются наличием двух контактных групп, которые независимо управляются двумя клавишами.

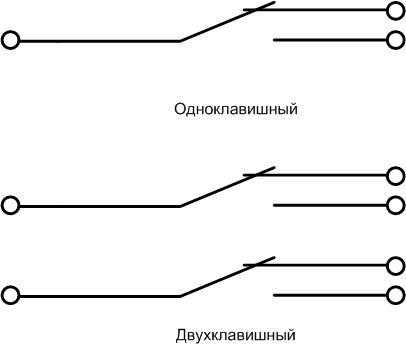

Схема контактов одноклавишного и двухклавишного проходного прибора.

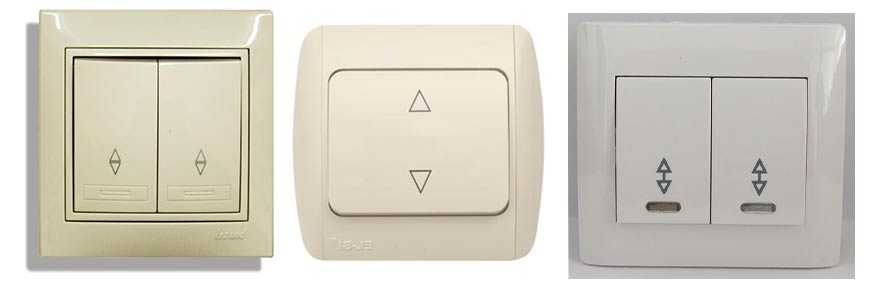

Иногда на фронтальную сторону проходного прибора наносят маркировку в виде лестничного марша или двух стрелок.

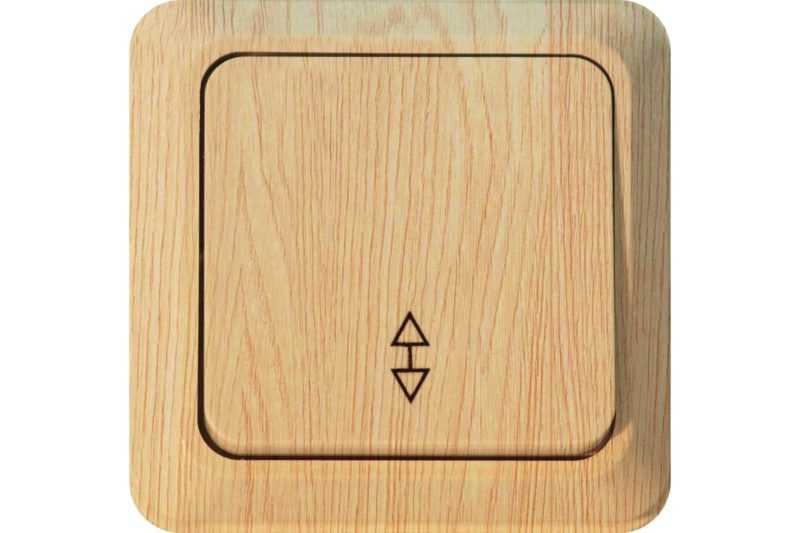

Маршевый выключатель с двумя стрелками на передней панели.

Но единых требований к нанесению обозначений на передней панели коммутационных приборов не установлено. Многие производители, как мировые гранды электротехнической индустрии, так и малоизвестные фирмы, часто пренебрегают такой маркировкой. Поэтому определить назначение аппарата можно другими способами:

• спросив у продавца;
• изучив паспорт на включатель;
• по обозначениям на тыльной части.

На задней части обычно наносится схема контактной группы и подсоединение каждого элемента к клеммам.

Тыльная сторона проходного переключателя с нанесенной схемой подключения.

Некоторые производители вместо схемы маркируют клеммы буквенными символами. Например, перекидной контакт литерой L, а неподвижные элементы – N1 и N2. Здесь также отсутствует общий стандарт, поэтому буквы могут различаться.

Какие ошибки можно допустить?

Зачем нужны проходные выключатели?

Установка проходных выключателей

Чаще всего такие переключатели используются в следующих местах:

• на лестницах. Можно установить выключатели на 1-м и 2-м этажах. Внизу включаем свет, поднимаемся по лестнице, вверху выключаем. Для домов высотой более двух этажей в схему можно добавлять дополнительные выключатели;
• в спальнях. Устанавливаем выключатель у входа в помещение, а еще один или даже два возле кровати. Вошли в спальню, включили свет, приготовились ко сну, легли и выключили освещение прибором, установленным возле кровати;
• в коридорах. Устанавливаем по выключателю в начале и в конце коридора. Заходим, включаем свет, доходим до конца, выключаем.

Список можно продолжать очень долго, ведь почти для каждой ситуации существует свой вариант применения системы проходных выключателей.

Преимущества и недостатки

Плюсы

• Экономия электроэнергии;
• Удобство использования в длинных коридорах, спальнях.

Минусы

• Требуются навыки работы с электрикой;
• Проходные выключатели намного дорожи обычных выключателей.

Способы подключения

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

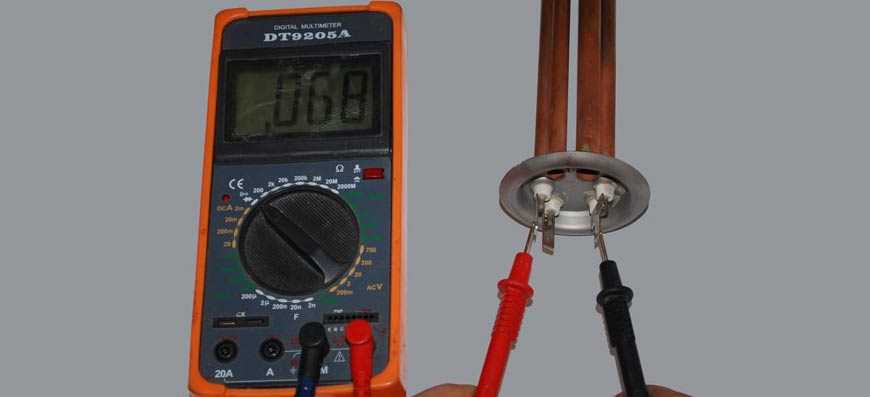

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

• вход соединяется с первым выходом;
• вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Схема подключения проходного выключателя с двух мест

Такой вариант подключения очень удобен для установки на лестницах в двухэтажных зданиях и в проходных комнатах. Схема стандартного подключения предполагает завод кабелей «земля» и «ноль» непосредственно на осветительный прибор.

Проходной выключатель – схема подключения на 2 точки

Фаза, в этом случае, должна подаваться на выход из первого переключающего устройства, а вход со второго выключателя потребуется завести на провод осветительного прибора, после чего выходы соединяются.

При соблюдении схемы подключения, нажатие на клавишу вызывает разрыв цепи, а изменение положения сопровождается замыканием, в результате чего подключенный осветительный прибор включается.
