Как правильно пользоваться мультиметром: инструкция для чайников

Как пользоваться мультиметром с цифровой индикацией?

Для начала разберемся в терминах.

Цифровыми приборами ошибочно считают все тестеры с символьным табло. На самом деле, существуют цифровые мультиметры со стрелочной индикацией. Цифровым или аналоговым правильнее называть способ измерения величин.

Аналоговые приборы используют прямое преобразование измеряемой величины в механическое движение стрелки. Сила тока или напряжение заставляет рамку, на которой закреплена стрелка, сильнее проворачиваться в поле постоянного магнита. В таких тестерах электрическая часть проще в изготовлении, стоимость их ниже. Недостаток – для обеспечения точности требуется настройка механической части.

Как пользоваться тестером с электромеханическим приводом?

Так же, как и любым другим. Только в поверку такой прибор сдается чаще, и его не следует подвергать механическим нагрузкам и вибрации.

Стрелочные мультиметры хоть и считаются устаревшим прототипом новых цифровых, но по прежнему их можно увидеть на заводах или в домашнем использовании. Посмотрите видео как правильно пользоваться аналоговым (стрелочным) мультиметром.

Электронные приборы используют сложную схемотехнику, не имеющую прямой связи со стрелочным механизмом. Измеренная величина преобразуется в дозированное напряжение для стрелочного прибора. Схема в электронных приборах может быть аналоговой или цифровой.

Электронные приборы, в которых данные выводятся на символьный экран, работают только с цифровыми схемами. Считывание информации одновременно и удобно и нет. С одной стороны вы получаете моментальную величину, которую нет необходимости пересчитывать в диапазон измерений.

С другой стороны – цифра воспринимается лишь в статичном виде. Если величина в процессе измерения меняет значение – удобнее работать со стрелкой.

Для большинства начинающих радиолюбителей, навыки, как правильно пользоваться мультиметром – правильнее получать с аналоговыми приборами. На практике обычно наоборот. Новички стараются приобрести именно цифровой прибор.

Преимущества цифрового тестера

Информация на экране соответствует измеряемой величине. Нет необходимости в пересчете

Важно! Главное, привыкнуть к положению запятой и помнить о диапазоне измерений. Переключатель может стоять в положении кОм, а вы будете думать, что измеряли единицы Ом;
Как правило, особенно в дорогих моделях, понятия переключения предела измерений нет

Прибор сам установит диапазон, и оповестит вас об этом сообщением на экране. Есть даже экземпляры, которым не нужно устанавливать переменный/постоянный токи. Характер электрического тока определяется схемой в автоматическом режиме;
Помимо базовых величин: вольты, амперы, омы – в таких тестерах может присутствовать термометр, измеритель частоты, освещенности. То есть, универсальность «цифры» безгранична;
Современные модели (даже эконом класса) имеют дублирующую стрелочную шкалу в виде анимации. Это удобно при динамических измерениях.

Как пользоваться мультиметром с ЖК дисплеем? Так же, как и со стрелочной шкалой. Соблюдая все требования безопасности и придерживаясь пределов измерения. Установить тип измеряемой величины, предел измерений, и соответствующие разъемы.

• Для вольт/ампер/омов – привычные два кабеля с защищенными щупами;
• При замере температуры – потребуется датчик на базе терморезистора;
• Освещенность меряется выносным люксометром.

Если понадобится иная величина – цифровые мультиметры не имеют границ собственного совершенствования.

Подробная видео инструкция использования мультиметра в быту. Примеры и рекомендации по технике замеров.

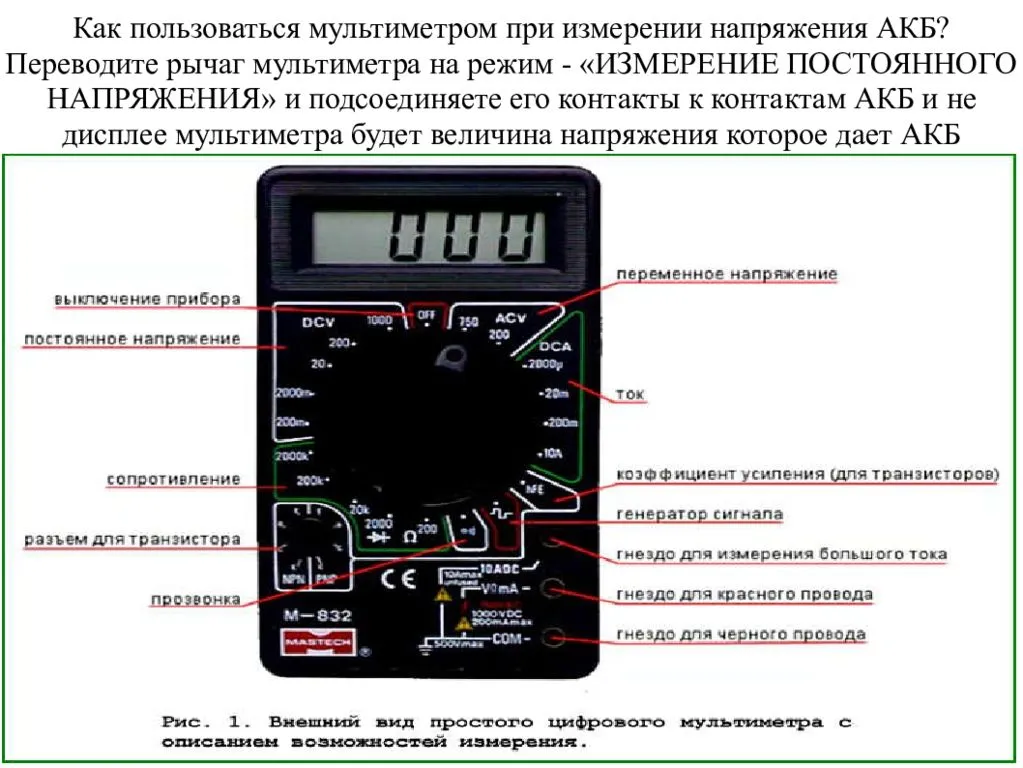

Мультиметр М832 — инструкция

Как часто бывает, инструкция к М832 универсальна и рассчитана на ряд приборов с отличающимися техническими параметрами. Например, в данной модели не предусмотрена возможность измерять температуру, хотя инструкция описывает данную опцию. Это может запутать неопытного пользователя.

Батарея, находившаяся в упаковке вместе с прибором вполне качественная и вы удивитесь, узнав что новая батарейка отдельно стоит почти как весь прибор в комплекте.

Типичным недостатком данного прибора и ему подобных недорогих мультиметров можно назвать ненадежное крепление измерительных щупов к проводам. Фактически, щупы держатся на нескольких тонких медных проводниках, при этом после разрыва проводников из-за конструкции щупа припаять их назад невозможно.

Чтобы избежать этого надо сразу перед началом эксплуатации надежно зафиксировать провод у основания щупа при помощи изоленты или холодной сварки. Рекомендуем сразу купить высококачественные и использовать их во всех своих (этом и будущих) тестерах.

Измерение различных величин

В комплекте с мультиметром всегда идут два щупа — чёрный и красный. Первый из них имеет отрицательный заряд, второй — положительный. С помощью них и проводятся измерения: один конец каждого из проводов подключается к устройству, а другой — к элементу или участку электрической цепи.

Общие правила

При измерении разных величин алгоритм работы с мультиметром будет отличаться, но существует несколько общих рекомендаций. К ним относятся, например, правила техники безопасности:

Щупы можно держать только за изолированную часть, не касаясь металлической иголки. Это может не только повлиять на результаты измерений, но и привести к удару электрическим током. Целостность изоляции при каждом использовании необходимо проверять. Если она повреждена, провод нужно замотать изолентой или заменить. Особенно опасно применять повреждённые щупы при измерении напряжения.
Перед подключением мультиметра к участку сети необходимо тщательно проверить правильность настроек величины и пределов измерений, а также соответствие щупов нужным разъёмам

Важно никогда не измерять напряжение, если щуп подключён к гнезду A10 — это вызовет короткое замыкание.
При неуверенности в диапазоне величин нужно начинать с самого большого значения и постепенно уменьшать его, пока дисплей не покажет цифры. Причина этого в том, что при попытке измерить ток или напряжение, значение которых намного выше предела, мультиметр может выйти из строя.
При изменении диапазона желательно снимать щупы или обесточивать цепь, иначе прибор сломается

Исключение составляет измерение сопротивления.

Единицы измерения, отображаемые на дисплее мультиметра, учитывают выбранный на приборе предел, то есть могут быть показаны, например, сразу в килоомах или микроамперах. Результат выдаётся с точностью до сотых, поэтому при получении слишком маленьких значений он может не отображаться — чтобы исправить это, нужно уменьшить диапазон.

Сила тока

Чтобы измерить силу тока, мультиметр нужно подключить к разрыву в электрической цепи. Для этого её нужно будет разомкнуть и сомкнуть с помощью щупов, которые на момент измерения станут одним проводом — с этим могут возникнуть определённые сложности. Помочь решить проблему могут 2 клеммника для мягких проводов, которые временно крепятся к щупам.

Сначала систему отключают от питания, затем один из проводов в ней разрезается. Потом подключается мультиметр — красный щуп подсоединяется к плюсовому полюсу источника питания, а чёрный — к следующему за ним элементу. Затем они вставляются в соответствующие разъёмы на приборе для измерений. Для первого это будет верхнее или среднее гнездо, для второго — нижнее. Выбирать их нужно исходя из предполагаемой силы тока.

После этого в систему подаётся питание, стрелку на приборе поворачивают, и он измеряет нужную величину. Желательно проводить эту процедуру как можно быстрее — при задержке в 10 секунд провода начинают нагреваться, из-за чего могут возникнуть неполадки

Во время всего процесса стоит соблюдать осторожность и избегать любых контактов с неизолированными элементами системы

Сопротивление элементов цепи

Измерять сопротивление с помощью мультиметра проще и безопаснее всего. Для этого нужно подключить щупы прибора к элементу, перевести стрелку выключателя в сектор Ω и дождаться вывода цифр на дисплей. Единственный нюанс, который стоит учесть — это то, что цепь перед процедурой нужно отключить от питания и полностью «разрядить», иначе показания могут быть неправильными. Так происходит потому, что мультиметр определяет препятствование цепи прохождению по ней электричества за счёт самостоятельного создания в проводе незначительного напряжения и по его падению вычисляет сопротивление.

Постоянное и переменное напряжение

Чтобы изменить напряжение мультиметром, нужно определить, переменное оно или постоянное, после чего поставить стрелку прибора в соответствующее положение. Диапазон подбирается так же, как и в случае с током — при неуверенности в числах выбирается наивысшая граница, которая затем постепенно снижается, если нужно. Это убережёт устройство от перегревов, при которых может сгореть предохранитель или внутренние элементы.

Как измерить силу тока мультиметром

Запомните одно правило при измерениях: при измерении силы тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин – параллельно.

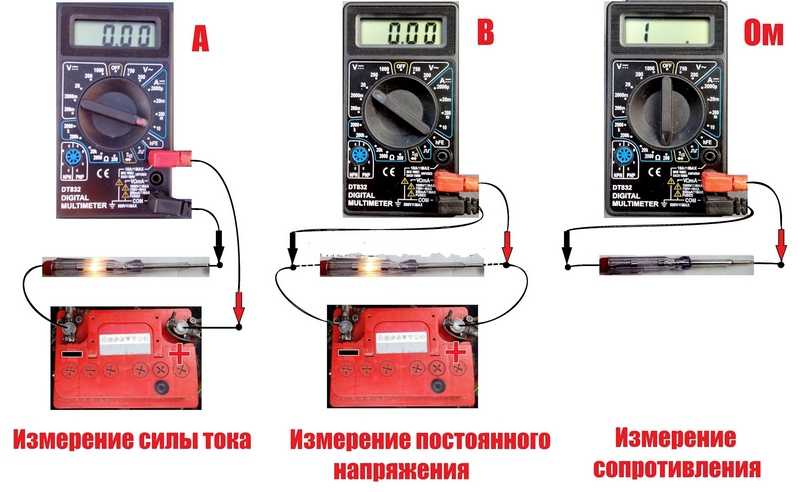

На рисунке ниже показано, как надо правильно соединять щупы и нагрузку для того, чтобы замерить силу тока:

Черный щуп, который воткнут в гнездо СОМ – его не трогаем, а красный переносим в гнездо, где написано mA или хA, где вместо х – максимальное значение силы тока, которую может замерить прибор. В моем случае это 20 Ампер, так как рядом с гнездом написано 20 А. В зависимости от того, какое значение силы тока вы собираетесь замерять, туда и втыкаем красный щуп. Если вы не знаете, какая примерно сила тока будет протекать в цепи, то ставим в гнездо хА:

Давайте проверим, как все это работает в деле. В нашем случае нагрузкой является вентилятор от компьютера. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в Амперах. Выставляем 12 Вольт, на мультиметре ручку крутим на измерение постоянного тока. Мы выставили предел измерения на мультике до 20 Ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения – “А~”  и точно также по такой же схеме делаем замеры.

Техника безопасности

Предупреждение: допустимое время измерения не более 10 сек. не чаще одного раза в 15 мин. Измерения, проводимые в электрических цепях, находящихся под опасным напряжением ~220 В, требует соблюдения правил техники безопасности. Безопасным для человека считается ток величиной не более 0,001 А. Любое, даже незначительное ее превышение может привести к поражению пользователя

Поэтому, работая с электричеством, нужно быть предельно внимательными и соблюдать особую осторожность

Работая на верхних пределах мультиметра, измерения нужно проводить как можно быстрее. Связано это с тем, что многие тестеры не имеют защиты от перегрева, и при длительном контакте с большим током могут просто перегореть, что в свою очередь чревато получением электротравмы. Иногда производители мультиметров предупреждают пользователей о такой опасности, оговаривая, например, что допустимое время измерения не должно превышать 10 сек. не чаще одного раза в течение 15 мин.

Подключение и отключение мультиметра осуществляют после полного обесточивания электроцепи. Подают питание и приступают к измерениям только по окончании всех работ по подключению тестера.

Измерение напряжения

Цифровой мультиметр

Установка режима измерения

После установки щупов переведите переключатель мультиметра на подходящий диапазон. Если измеряется напряжение в розетке, выбирайте пороговое значение в 750 ACV, если, к примеру, автомобильного аккумулятора — 20 или 200 DCV.

Всегда необходимо устанавливать предел измерения выше предполагаемого напряжения на источнике питания. Иначе вы рискуете сжечь прибор.

Есть правило: вольтаж измеряется путем параллельного подключения мультиметра, (тогда как сила тока — последовательно с нагрузкой). На практике это значит, что для того, чтобы померить напряжение в розетке, необходимо просто вставить в нее оба щупа мультиметра, каждый в свое гнездо. Где ноль, где фаза — не имеет значения.

Прибор показывает напряжение в тех пределах, на которые он отрегулирован. Таким образом, если выставить верхний порог в 750 В — увидите на экране значение в диапазоне 210-230 В. Или меньше, или больше, если скачок напряжения очень велик, но выше 750 В он подняться не может. Но если выставить порог в 200 В, то при фактической величине напряжения выше этой границы на экране появится цифра 1.

Учтите, что ровно 220 В в бытовой розетке бывает не всегда. Допустимы отклонения плюс-минус 10-15 В. Проверка трехфазной линии осуществляется контактом двух щупов мультиметра с двумя шинами. Между ними должно быть 380 В, между одной шиной и землей будет 220 В (плюс-минус 15).

Проверка на целостность (поиск нужного проводника)

Для проверки целостности электропроводки или поиска одной жилы в составе многожильного кабеля вполне достаточно цифрового тестера, включённого в режиме измерения сопротивления. При проведении такой операции необходимо создать замкнутую цепочку, состоящую из непосредственно из мультиметра (тестера), пары измерительных «концов» и самого проверяемого проводника.

При этом по тестируемому участку пропускается небольшой по величине электрический ток, а мультиметр определяет величину его внутреннего сопротивления. Это еще не прозвонка, но довольно удобный способ.

В процессе такой проверки по показаниям дисплея мультиметра можно будет судить о целостности или обрыве в проверяемом участке цепи или проводнике. Нулевые или близкие к нескольким Омам показания означают, что проводка не имеет обрыва; при этом выдаваемый прибором электрический ток свободно через неё протекать.

Также возможен вариант, когда при проверке обнаруживается, что прибор индицирует показания в районе мегаом, а при контрольной прозвонке не выдаёт звукового сигнала. Это означает, что на участке проводки имеется не определяемый визуально внутренний обрыв.

По сути позвонка – это определение мультиметром, есть контакт между проводами, или его нет. Мультиметр выдает небольшой ток, и если цепь целая, то фиксируется напряжение, в результате раздается звуковой сигнал – звонок, а на дисплее мультиметра высвечиваются нули. Прозвонкой проверяют предохранители, лампочки, провода, целостность схем.

Значение сопротивления определяется общей длиной проверяемого мультиметром кабельного изделия. Одновременно с этим между всеми входящими в состав многожильного кабеля и расположенными рядом проводниками контакт должен отсутствовать, что и проверяет прозвонка.

Аналоговые и цифровые

Области применения

Те, которые умеют пользоваться цешкой, добротным прибором ещё советского производства, знают, что электрика требует аккуратности и чёткой последовательности во всех операциях. К тому же во многих областях электромеханики просто не обойтись без точных измерений. Чтобы правильно пользоваться цифровым мультиметром, достаточно усвоить простые правила.

Существует три основных области использования таких приборов:

1. Измерение напряжения постоянного и переменного тока (режим вольтметра);
2. Проверка электрического сопротивления (режим омметра).
3. Работа только с постоянным током (режим амперметра);

Кроме этого, есть простейший способ определения места разрыва в сети и несколько более сложных режимов, которые используют те, кто разбирается в электронике и радиотехнике.

Измерение напряжения

Обучение легче всего начинать с того, как пользоваться вольтметром. Эти измерения производить легче всего. Вот схема главных шагов в процессе применения тестера:

1. Определяют напряжение какого тока надо проверить. Для этого изучают документацию, маркировки и другие указатели. В соответствии с этими показаниями устанавливают переключатель в соответствующий режим.
2. Если неизвестен примерный предел измеряемого параметра, то начинают с наивысшего и опускаются до ближайшего, в рамки которого вписывается показанный результат. Таким образом выявляются максимально точные показатели.
3. Подключают щупы тестера параллельно на измеряемом участке цепи.

В цепях переменного тока расчёт ведут от нулевого провода, а в постоянных — от массы (общего провода). Измерить напряжения мультиметром совсем необременительно, если не забывать установленный порядок.

https://youtube.com/watch?v=O2fSCFDqyyA

Работа с постоянным током

Некоторые мультиметры могут работать только с постоянным током. Однако большинство приборов предусматривают более широкий спектр измерений

Приступая к работе в режиме амперметра, важно правильно его подключить

К электроцепи тестер подключают не параллельно, а в разрыве. Для этого цепь необходимо разорвать, иначе может испортиться прибор или в лучшем случае сгорит предохранитель. Самые точные показания мультиметр выдаёт при оптимальных заданных параметрах границ вычислений.

Проверка сопротивления

Если тестером мультиметром пользоваться, как омметром, то необходимо помнить, что нельзя измерять сопротивление в электроцепи, подключённой к электропитанию. Такое применение прибора приведёт его к выходу из строя.

Подключают щупы параллельно к обесточенной цепи и стараются выставить параметры измерения, максимально близкие к реальным.

Проверить исправность аппарата очень просто. Для этого достаточно соединить щупы друг с другом.

Показания должны быть равны нулю или очень близки к нему. Данную погрешность следует учитывать при точном вычислении сопротивления.

https://youtube.com/watch?v=sBkRuF2bXh4

Порядок измерений

Мультиметр для измерения величины силы тока включается в разрыв электроцепи. В этом состоит основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, который проходит через прибор, отображается стрелкой на шкале (если речь идет об аналоговом аппарате) или высвечивается на жидкокристаллическом (светодиодном) дисплее.

Разорвать тестируемую цепь для включения в нее прибора можно по-разному. Например, отсоединив один из выводов радиоэлемента при помощи паяльника. Иногда приходится перекусывать провод кусачками или пассатижами. При определении величины тока батарейки или аккумулятора такой проблемы не существует, поскольку просто собирается цепь, одним из элементов которой является мультиметр.

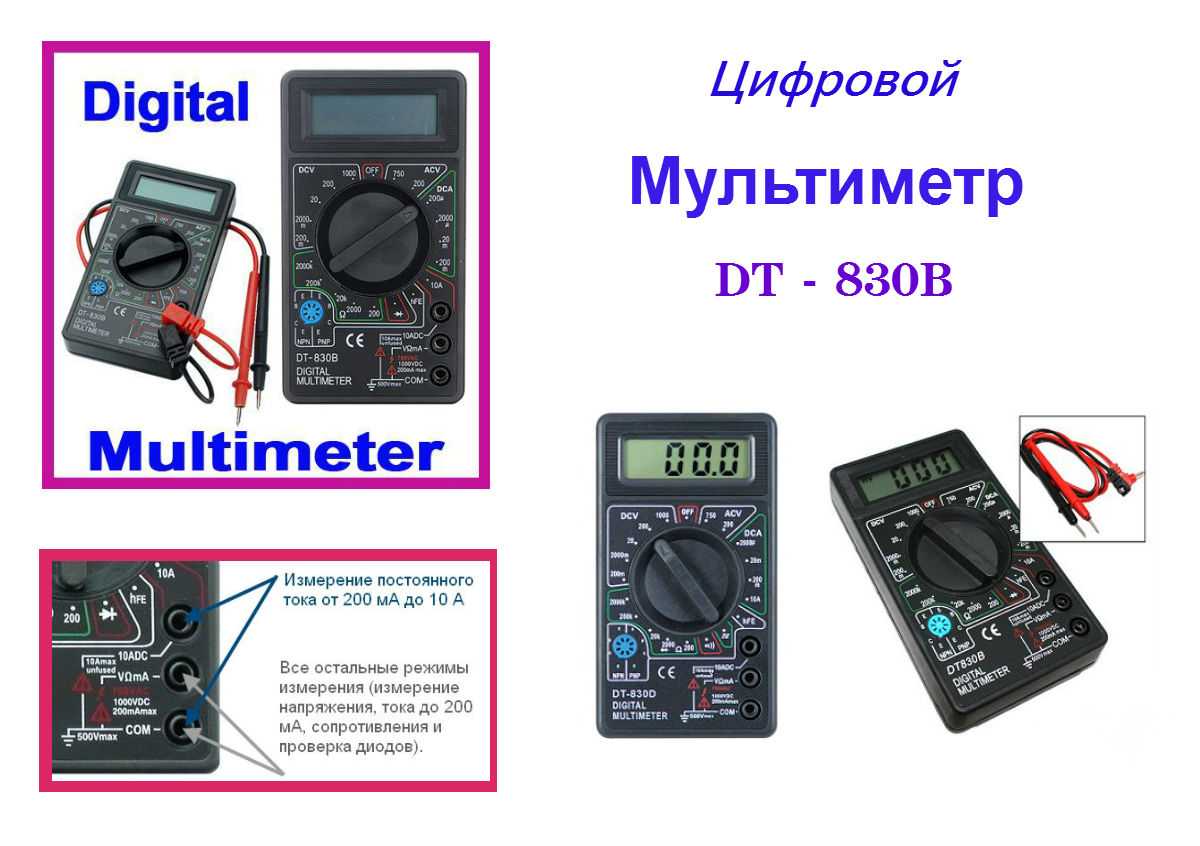

Мультиметр DT 832

Особенности китайских мультиметров

Заходя на китайские сайты Интернет-торговли, глаза разбегаются от разнообразия приборов. Вроде и характеристики совпадают, а названия и цены разные. Надеюсь, не будет ни для кого открытием, что практически все мультиметры изготавливаются на одном заводе, а бренды им заказывают торгующие организации.

Тем не менее, точность приборов приличная — погрешность менее 1 %. Это даже для европейских моделей нормально.

Питание большинства мультиметров осуществляется от батарей AAA, а не от «Кроны», с меньшей жизнью элемента

Даже недорогие модели оснащены подсветкой дисплея, что важно для монтажников

Ну и, как правило, цена на них не кусается, поэтому при жесткой эксплуатации не жалко поменять. Но, вне зависимости от цены, приборы у монтажников служат по нескольку лет в жестких условиях даже с разломанным корпусом.

Как пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

1. установить режим в позицию ACV или DCV в предполагаемом интервале;
2. черный провод подключить к коннектору СОМ, красный — к разъему VΩmA;
3. наконечники щупов соединить с контактами цепи;
4. считать с дисплея значение напряжения.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений. Для точности рекомендуется провести 2-3 попытки.

Сила тока

для проведения измерений в цепи устраивается разрыв;
черный щуп — в гнездо СОМ;
красный — в разъем до 200 мА или 10А;
наконечниками осторожно прикоснуться к контактам;
считать с дисплея значение напряжения.

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко. При работе с оголенными проводами необходимо соблюдать технику безопасности.

Сопротивление

1. установить режим Ω, выбрав максимальный диапазон;
2. щупы вставить в соответствующие коннекторы;
3. проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи;
4. концы проводников набросить на контакты исследуемого объекта;
5. считать с дисплея значение сопротивления.

Эту характеристику можно измерить тестером без подачи питания на резистор. Исследуемый элемент просто замыкается между двумя щупами. На экране появится сопротивление элемента или участка цепи, если проводимости нет, на экране высвечивается единица. Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

1. установить режим;
2. вставить ножки транзистора в разъем в соответствии с цоколевкой;
3. отображением на дисплее будет значение усиления сигнала.

Для проверки исправности pn-переходов и определения коэффициента усиления диоды и простейшие транзисторы измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

1. выставить режим Fcx;
2. к коннектору для конденсаторов подключить красный щуп, черный — к СОМ;
3. считать с дисплея значение емкости в Фарадах.

Конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой или с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро без риска для человека и самого элемента. При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением емкости.

Прозвонка

1. установить режим прозвонки (значок «звуковой микшер»);
2. подключить щупы к концам участка проводки.

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений. Если целостность проводки не нарушена, раздастся звуковой зум, а на дисплее тестера будет высвечиваться значение близкое к нулю, если число на дисплее нестабильное и «прыгающее» — проводимость в цепи отсутствует.

Измерение температуры

1. вставить термопары в соответствующие коннекторы, соблюдая полярность;
2. приблизить условный спай к точке, в которой нужно найти температуру;
3. считать с дисплея значение температуры.

При контакте с температурной средой между концами термопары образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима. Для проверки работоспособности прибора можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Пример замера резистора

У резисторов старых образцов значение сопротивления нанесено на корпус. Сейчас популярна цветовая маркировка этих элементов. Номинал такого сопротивления можно определить с помощью калькулятора или таблицы, но часто быстрее измерить неизвестное сопротивление с помощью омметра. Да и качество цветовой маркировки иной раз бывает такое, что трудно отличить, например, красную полосу от коричневой.

Иногда полезно замерить сопротивление элемента с символьной маркировкой – чтобы проверить соответствие значения и определить исправность элемента.

Резистор для проверки цифровым прибором.

В качестве примера можно проверить номинал резистора с цветной маркировкой с помощью прибора с автоматическим выбором предела. После его подключения на индикаторе можно считать значение сопротивления в 50,5 Ом. Для проверки по калькулятору цветовой маркировки определяется номинал в 51 Ом, что соответствует результатам измерений.

Резистор для проверки цифровым тестером с ручным выбором пределов.

Другой резистор проверяется тестером с ручным выбором пределов. На наименьшем пределе 200 Ом индицируется выход за шкалу. Если границу увеличить до 20 кОм, то на индикаторе появится 0,561 кОм, что соответствует 561 Ом. Переключив селектор в положение 200 кОм, можно убедиться, что индицируемое значение равно 0,6 кОм, то есть, точность измерения низка. Контрольная проверка с помощью онлайн-калькулятора дает 560 Ом с точностью 2%.

Измерение сопротивления резистора на слишком малом, оптимальном и слишком большом пределе (слева направо).

При измерении стрелочным тестером предел надо постараться выбрать так, чтобы стрелка была в самом «растянутом» участке шкалы. Так точность измерения будет выше. После замера надо отсчитать по шкале номинал и умножить его на множитель, установленный на переключателе.

Значение по шкале при заниженном, наиболее удобном и завышенном множителе (слева направо).

В данном случае значение по шкале 33 Ом, его надо умножить на множитель, установленный на переключателе – х10. Измеренное значение – 33х10=330 Ом. Сопротивление резистора по цветной маркировке – 330 Ом.
