Как пользоваться мультиметрами: DT830B, DT832, DT838, DT9205A

• примерно представить себе диапазон замера. Так, для аккумулятора это может быть 1,5 В, 7,5 В, 12 В и так далее. ВСЕГДА выбирается значение немного больше предполагаемого. Это своего рода «запас прочности», чтобы не испортить прибор;
• правильно выбрать направление измерения. При этом следует переместить указатель мультиметра в нужное положение, ориентируясь на общепринятые обозначения, нанесенные на корпус;
• правильно присоединить щупы. Минусовый (черный) щуп при любом виде измерений включается в общее гнездо COMMON (COM), плюсовый устанавливается в гнездо, предназначенное для конкретного вида измерений.

Строение мультиметра

Перед началом работы необходимо изучить составляющие устройства, т.к. инструкция далеко не всегда прилагается, мы подготовили их описание:

Циферблат: Имеет дугообразные весы, видимые через стеклянный или пластмассовый дисплей. Указатель на дисплее показывает значения по шкале. Если будете цифровым мультиметром (mastech mas838, ms8230b, m890d, dt700d, dt 9202a, 59002, mas830, my64), то его циферблат будет заменен лед-дисплеем.
Указатель или стрелка: Это тонкая черная игла на самой левой позиции в окне циферблата, предназначена для показаний измеренных данных на стрелочных устройствах – yx 360trn, pmm 600, sunwa yx 1000a, м83. Перед те, как пользоваться стрелочным мультиметром обязательно прочтите инструкцию, особенно раздел «значения делений».
Переключатель или кнопка: Позволяет изменять функции (вольтметр, амперметр, омметр) и масштаб (x1, x10 и т.д.) счетчика. Многие функции имеют несколько диапазонов, как и в сенсорных выключателях

Важно иметь полный набор режимов работы. Большинство измерителей используют ручку такого типа, как показано на картинке, но есть и другие

Независимо от этого, они работают аналогично. Некоторые метров оснащены положением «Выкл» , которая служит переключателем, а другие имеют отдельную кнопку, чтобы включить прибор. Измеритель должен быть установлен в положение «Выкл» при хранении.
Валеты или отверстия в корпусе, чтобы вставить щупы. Большинство мультиметров имеют несколько гнезд. Одно, как правило, с надписью COM или (-) для общего и отрицательным. Для подключения черного щупа. Другой разъем помечен V (+) и символом Omega для Вольт и Ом, соответственно, и положительных зарядов. + и – символы представляют полярность зонда, при установке и тестировании величины постоянного тока. Если измерительные провода устанавливаются в соответствии с инструкцией, красный провод будет положительным, а черный отрицательным. Многие приборы имеют дополнительные разъемы, которые требуются для высоковольтных испытаний.
Тестовые провода с клещами: С тестером идет 2 провода: один черный и красный.
Отсек для батарей и предохранителей: обычно находится на обратной стороне. Полностью заряженные аккумуляторы будут необходимы для сопротивления и непрерывности испытаний.
Регулировка нуля: Это маленькая кнопка обычно располагается около набора, который называется Ом Adjust, 0 ADJ, или аналогично. Используется только в режиме омметра или измерения диапазона сопротивления, в то время как датчики замкнуты, например, для установки терморегулятора котла.

Видео обзор работы с мультиметром

Внешний вид прибора

Аппарат продолжает серию традиционных аналоговых тестеров, которые позволяли пользователям с разной степенью точности фиксировать показатели напряжения и силы тока. К отличиям данного устройства можно отнести цифровой способ представления данных и возможность работы с несколькими параметрами. Эти особенности как раз и обусловили форм-фактор и характер реализации элементов управления прибором. Начинка надежно и компактно заключена в небольшой корпус, на поверхности которого центральное место занимает переключатель. Рядовые пользователи описание мультиметра DT-830B сводят к таким характеристикам, как портативность, эргономичность и производительность. Собственно, массивная 20-позиционная ручка переключения режимов с параметрами хоть и является несколько устаревшим элементом в оснащении цифровых тестеров, но именно благодаря ее функции достигается комфортность физического обращения. Вокруг переключателя располагаются значки с указанием режимов работы, что также добавляет удобства, особенно неопытным пользователям. Цифровой экран реализован за счет жидкокристаллической панели, на которую оперативно выводится информация о текущем измеряемом параметре.

Измерение силы тока

Сила тока потребляемая каким-либо электрическим устройством авто. Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель режимов установите в положение измерения силы тока на ток несколько больший, чем может потреблять устройство. Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора. Включив его, на дисплее вы увидите потребляемый им ток.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения же силы тока вход тестера следует подключать только в разрыв питания или массы электроприбора. Так как подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями вплоть до выхода прибора из строя. Не пытайтесь также замерять ток, потребляемый стартером. Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Для чего измеряют напряжение и ток

• Определение работоспособности генератора авто. Если ваш стартер отказывается часто пускать двигатель. Подключить щупы к нижнему и среднему гнезду тестера, выбрать режим измерения постоянного напряжения до 20 V (V─ 20). Запустить двигатель установить частоту вращения коленвала около 1,2 тыс. об/мин. Включить дальний свет и еще пару потребителей вроде обогревателя заднего стекла. Измерить напряжение на клеммах аккумулятора. Если оно не менее 13,9 и не более 14,2 V, то генератор в порядке. Когда напряжение не находится в этом диапазоне генератор требует ремонта.
• Определение тока утечки. Если после длительной стоянки стартер вашего авто не всегда пускает двигатель, нелишне будет измерить ток утечки проводки. Для этого нужно подключить щупы к нижнему и верхнему гнезду тестера, выбрать режим измерения постоянного тока до 10 А (А─ 10). Выключив все электроприборы снять одну клемму с аккумулятора. Если случиться выбрать и снять плюсовую клемму тогда щуп общего провода прибора нужно присоединить к ней, а другой к плюсовой клемме аккумулятора. Показания индикатора и будут током утечки электрооборудования.
• Проверка верности выбора сечения провода для подключения дополнительного электрооборудования. Для этого нужно включить вновь установленное устройство, и измерить напряжение питания на его клеммах. Если сечение провода питания меньше необходимого, тестер покажет напряжение меньше напряжения в сети, так как при прохождении тока по проводу недостаточного сечения на нем будет возникать значительное падение напряжения, которое уменьшит напряжение питания.
• Прозвонить провод на обрыв можно, включив мультиметр в режим измерения напряжения. Для этого на один конец провода нужно подать напряжение, а на другом конце измерять его. Если прибор покажет наличие напряжения на другом конце, то провод цел. Аналогично можно прозвонить провод при помощи контрольной лампочки.
• Проверить работоспособность диода в мосту генератора можно, включив тестер в режим омметра. Для этого измерьте сопротивление диода в прямом и обратном направлении. Сопротивление исправного диода в прямом включении должно быть близко к 0. В обратном же должно приближаться к бесконечности. Высокое прямое сопротивление диода говорит об обрыве в нем. Низкое обратное свидетельствует о его пробое. И в том, и в другом случае диод требует замены.
• Мультиметром в режиме омметра можно проверить целость щеток генератора, не вынимая их из электроагрегата. Поиск неисправности подогревателя заднего стекла он тоже облегчит.

Правила транспортировки и хранения

В процессе эксплуатации рекомендуется соблюдать элементарные правила обращения с электронной техникой. При перевозке предотвращают чрезмерные механические нагрузки. Чтобы продлить срок службы, не хранят изделие в условиях повышенной влажности (нормальный диапазон – до 80%). Прибор следует использовать в закрытых помещениях при положительной температуре воздуха до +40°С.

Приведенные в публикации сведения помогут выполнять измерения правильно и безопасно. Для dt 830b инструкция на русском есть на сайте производителя, поэтому отсутствие ее в сопроводительной документации не вызовет затруднений. Аккуратное обращение и корректный выбор режимов помогут сохранить хорошее функциональное состояние прибора в течение длительного срока службы.

Мультиметр DT 832

Мультиметр — это универсальный прибор, который в себе совмещает вольтметр, амперметр, омметр. Его еще называют тестер. Мы рассмотрим самый универсальный и легкодоступный прибор — DT 832.

Инструкция мультиметра DT 832. Его технические характеристики заключаются в следующем. Напряжение переменное при диапазоне 200 V разрешающая способность 0.1 V, а точность составляет ±1.2%±10D. При диапазоне 700 V, разрешающая способность равна 1 V, а точность ±1.2%±10D.

Есть защита от перегрузки (предохранитель 200мА/250В);

Перейдём к цифровому мультиметру DT 832. Основное его отличие это тип индикации, он у него цифровой.

Рассмотрим инструкцию цифрового мультиметра DT 832 (технические характеристики и параметры).

1. Цифровой тип индиакации;
2. Ручной выбор пределов измерения;
3. ЖК индикатор 3½ разряда
4. Предусмотрена защита от перегрузок
5. Размер: 126×70×28 мм
6. Вес 137 г

1. Напряжение (постоянное): 200мВ, 2000мВ, 20В, 200В, 1000В.
2. Напряжение (переменное): 200В, 750В.
3. Постоянный ток: 2000мкА, 20мА, 200 мА.
4. Сопротивление: 200Ом, 2000Ом, 20кОм, 200кОм, 2000кОм.
5. Предусмотрен встроенный генератор: 50Гц.

Теперь перейдем к самому главному, как пользоваться мультиметром DT 832.

DCA это функция, которая измеряет силу постоянного тока. Максимальная сила выдержки 10 А. Тут четыре предела: 2000 микроампер, 20 миллиампер, 200 миллиампер, 10 А. Рассмотрим, опять-таки, на примере. Возьмем обычную батарейку. Выставляем на максимум и меряем. Кстати, прибор вам покажет даже значение клеммы, то есть — или +.

HFE это функция измерения коэффициента передачи транзистора. Для этого на приборе есть специальный разъем. Пазы обозначены как E, B, C и написана структура PNP и NPN. Вам для этого нужно знать цоколь.

Измерим сопротивление. У данного устройства пять пределов. Чаще всего в бытовых измерениях пользуются значениями 2000 Ом и 2000 кОм.

Основные функции, которые выполняет модель DT 832, мы рассмотрели. Еще несколько важных замечаний: если прибор показывает 1, вы не правильно выставили предел, если показывает -, следует переставить клеммы, ну а если значок батарейки, то следует его зарядить.

Схема мультиметра DT 832. Основа устройства это микросхема. Перед ядром могут быть различные префиксы, все зависит от производителя. В наше время чаще всего используют бескорпусные микросхемы (DIE chips), их кристалл припаивается непосредственно на печатную плату.

Мультиметр Ресанта DT 832. Его используют и в домашнем хозяйстве, и в научных лабораториях. Предназначен он для измерения тока как постоянного, так и переменного. Измеряет сопротивление, проверяет диоды, транзисторы и звуковые прозвонки. Диапазон температур, в которых работает этот прибор, составляет 18-28С.

Как и все начинающие радиотехники я начал для своей лаборатории покупать необходимый инструмент

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как пользоваться мультиметром фаза м832 — Инженер ПТО В зависимости от характеристики, которую измеряют, существуют три варианта соединения цифрового мультиметра с тестируемой линией, или проверяемым элементом. Спрашивайте, я на связи!

Сведения об устройстве

Модель DT830B является многофункциональным измерительным прибором – мультиметром, получившим широкое применение среди электриков. С помощью этого универсального инструмента можно в самые короткие сроки определить нужные параметры и электротехнические характеристики.

Основным отличием цифрового устройства DT830B от аналоговых приборов считается возможность измерений многих параметров, а все полученные данные представляются в цифровом формате. Все элементы схемы помещаются в небольшом корпусе, на лицевой части которого по центру установлен основной переключатель. Он является главным элементом управления и охватывает примерно 20 позиций.

По кругу расположены значки, обозначающие соответствующие режимы работы. Все полученные данные измерений выводятся на цифровой жидкокристаллический дисплей.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

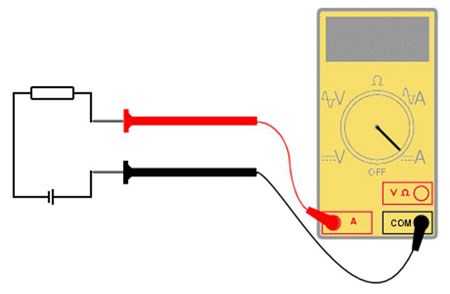

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)

Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Как применять мультиметр DT-830B

Есть две позиции, которые надо изучить при пользовании мультиметром DT:

• куда подсоединять щупы;
• какое положение селектора должно быть для измерения требуемой величины для каждой конкретной цели тестирования;

Пользователь должен знать соотношение параметров перечисленных двух пунктов, и этого будет исчерпывающе достаточно для технически правильной эксплуатации. Но кроме этого, надо еще знать, как интерпретировать показания.

Большинство поломок тестера связанные с выставлением селектора в положение, не соответствующее величинам проводимых замеров.

Надписи на сегментах с диапазонами градуировки означают следующее:

Подключаем щупы

Есть 2 щупа и 3 гнезда для них

Важно правильно их подсоединять при измерении определенных электротехнических параметров, иначе прибор может перегореть

Черный щуп подключают к гнезду COM (переводится как «общий»). Для красного, в зависимости от потребности тестирования, есть 2 разъема: 10ADC — замеряют ток большой величины 200 mA…10 А. Разъем VΩmA — для всех остальных тестов, для напряжения, тока до 200 mA, для сопротивления, прозвонки.

Измеряем силу тока

Для этого необходимо знать какой ток будем измерять: постоянный или переменный. Большая часть стандартных мультиметров способна выполнять измерения постоянного тока, а вот для переменного требуются мультиметры с токоизмерительными клещами.

Постоянный ток

Необходимо знать, что щупы мультиметра подключаются в разрыв цепи. То есть красный щуп устанавливается на «плюс» источника питания, а черный к «плюсовому» проводнику.

Переменный ток

Значение силы переменного тока позволяет измерить мультиметр, имеющий в составе специальные токовые клещи.

Принцип работы токоизмерительных клещей заключается в явлении электромагнитной индукции. Измерение производится бесконтактным способом, путем помещения проводника в электромагнит со вторичной обмоткой. Первичный ток (измеряемый), пропорционален вторичному (который возникает на обмотке). Поэтому прибор с легкостью рассчитывает искомое значение первичного переменного тока.

При измерении устанавливается максимальный предел (аналогично измерениям постоянного тока), проводник заводится внутрь клещей, как на фото выше и на экране высвечивается измеренное значение в амперах.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Измерения

Пользование электронным тестером удобно тем, что не надо искать нужную шкалу, считать деления, определяя показания. Они высветятся на экране с точностью до двух знаков после запятой. Если измеряемая величина имеет полярность, то отобразится и знак «минус». Если минуса нет, значение измерения положительное.

Как измерить сопротивление мультиметром

Для измерения сопротивления переводим переключатель в зону обозначенную буквой Ω. Выбираем любой из диапазонов. Один щуп прикладываем к одному входу, второй — к другому. Те цифры, которые высветятся на дисплее и есть сопротивление измеряемого вами элемента.

Как пользоваться мультиметром для измерения сопротивления

Иногда на экране отображаются не цифры. Если «выскочил» 0, значит надо изменить диапазон измерений на меньший. Если высветились слова «ol» или «over», стоит «1», диапазон слишком мал и его надо увеличить. Вот и все хитрости измерения сопротивления мультиметром.

Как измерить силу тока

Чтобы выбрать режим измерения необходимо сначала определиться ток постоянный или переменный. С измерением параметров переменного тока могут быть проблемы — этот режим есть далеко не на всех моделях. Но порядок действий вне зависимости от типа тока одинаков — меняется только положение переключателя.

Постоянный ток

Точно также дело обстоит и с выбором диапазона измерений: сначала выставляете самый максимальный диапазон, если он оказывается слишком большим, переключаете на следующий меньший. Так до тех пор, пока не увидите показания.

Как подключать мультиметр для измерения постоянного тока

Для измерения силы тока прибор должен включаться в разрыв цепи. Схема подключения дана на рисунке

В данном случае важно красный щуп устанавливать на «+» источника питания и черным касаться следующего элемента цепи. Не забывайте при измерении, что питание в есть, работайте аккуратно

Не касайтесь руками неизолированных концов щупа или элементов цепи.

Переменный ток

Измерение переменного тока электронным мультиметром

Переводите переключатель в положение «переменный ток», выбирайте предел измерения. Учтите, что превышение пределов может вывести прибор из строя. В лучшем случае сгорит плавкий предохранитель, в худшем — повредится «начинка». Потому действуем по предложенной выше схеме: сначала ставим максимальный предел, потом постепенно уменьшаем. (не забываем про перестановку щупов в гнездах).

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Дешевый мультиметр DT-830B за 1.94$ — Обзор Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон. Спрашивайте, я на связи!

Замеры основных параметров

Работу мультиметра DT – 830B лучше рассматривать на примере измерений параметров, наиболее часто встречающихся в повседневной жизни. Начать освоение прибора можно с замеров напряжения в сети 220В.

В первую очередь выставляется предполагаемый предел измерений. Значение «200» не годится, поэтому придется использовать «750». Щупы устанавливаются в нужные разъемы, после чего остается лишь прикоснуться к двум контактам, имеющимся в розетке. Полученный результат отобразится на экране.

Если мультиметром DT830B замеряется постоянное напряжение, на дисплее может отобразиться знак минус. Он не всегда появляется, поскольку это зависит от потенциала щупа с черным проводом, включенного в разъем СОМ. Знак минус будет отображаться при наличии у черного провода положительного потенциала, что свидетельствует об обратной полярности.

Довольно часто требуется выяснить принадлежность провода, то есть определить фазу и ноль. В этом случае один щуп касается любых заземленных поверхностей – заземляющего провода, батарей, труб и т.д. Другой щуп поочередно соприкасается с жилами кабеля, у которого требуется определить фазу. В случае соприкосновения с фазных проводом на экране появится результат в диапазоне от 220 до 240В.

При отсутствии металлических заземляющих поверхностей для проверки пользуются другим способом. Один щуп нужно взять в руку, а другим поочередно коснуться кабельных жил. В этом случае мультиметр выдаст значения 60-240В, что также указывает на наличие фазы. Разница показаний зависит от обуви и поверхности, на которой стоит проверяющий.

Поражения током можно не бояться, так как прибор ДТ имеет высокое собственное сопротивление. Самое главное – не касаться открытых частей щупа, задействованного в поиске фазы. При выполнении такой проверки следует быть предельно внимательным и осторожным.

Всем известно, что течение электрического тока осуществляется по замкнутому контуру. Поэтому для того чтобы измерить силу тока, один из проводов этого контура должен быть разомкнут. После этого с помощью щупов образуется единая цепь. При попытках замеров напряжения в режиме измерения тока, произойдет короткое замыкание и прибор выйдет из строя. Сам тестер обладает нулевым внутренним сопротивлением.

Перед выполнением измерений должен быть правильно определен тип тока, который может оказаться постоянным или переменным. В случае неправильного выбора ничего страшного не произойдет, просто прибор ничего не покажет.

Очень важно запомнить, что при установке щупов в электрическую цепь, напряжение должно быть отключено. Следует изучить маркировку щупов, на предмет времени выдержки максимального тока

Обычно замер продолжается не более 10 секунд, после чего провод может начать нагреваться, а изоляция оплавится.

Вариации схем, плат, ремонт мультиметров DT-830B

Модель DT-830B выпускается чрезвычайно много производителей (около 2 десятков), начиная от узнаваемых брендов (например UNI-T, O-Mega, Technics) и заканчивая noname фирмами или даже частными предпринимателями. Есть много решений платы прибора

По этому параметру важно отличать более качественные и самые простые сборки

На надежных схемах распаяно больше деталей, конденсаторов, а также одним из главных признаков надежности является наличие плавкого предохранителя. Крышка прибора легко снимается, что дает возможность осмотреть плату на месте при покупке.

При поломке в большинстве случаев (кроме если требуется только заменить предохранитель) рассматриваемый мультиметр выбрасывают — его цена минимальная, в большинстве случаев целесообразно купить новый и не тратить времени на починку.

Ремонт целесообразен в таких случаях:

если перегорел предохранитель — нужно лишь вставить аналогичную новую колбочку в посадочное место (пайка при этом не потребуется, элемент вставляется в специальные зажимы-контакты);
если повреждено ЖК табло и в наличии есть аналогичная деталь, например, от старого сломанного тестера DT, такой элемент можно заменить, установив на то же место

При этом важно, чтобы гибкая резиновая прокладка с проводящей питание прослойкой касалась своей кромкой дисплея;
более сложный ремонт под силу будет только специалистам с навыками работы по электротехнике, потребуются также аналогичные новые элементы. Починка может быть достаточно сложной: если испорчен сравнительно большой конденсатор, то его можно легко перепаять, но SMD (микроразмер) детали сложно заменить, может потребоваться специальный фен для пайки

К тому же не факт, что усилия окажутся бесполезными, если испорчен сам микроконтроллер (на изобр. часть, залитая черной смолой), что не ремонтируется.

Принципиальные схемы могут быть разными. Как мы видим на изобр. выше на плате могут отсутствовать некоторые элементы, но принципиалка стандартной надежной модели отображена на изображениях ниже:

Схема внутрянки мультиметров DT (он же M) 830B в несколько другом варианте:

Расширенная информация о тестере из спецжурнала по электронике:

Комплекты для сборки

Для начинающих радиолюбителей продаются комплекты мультиметров в разобранном виде. Надо не только собрать механически все элементы, но и впаять на печатную плату конденсаторы, резисторы и прочее.

Как измерить напряжение постоянного тока

Прибор переключается в сектор DCV, разделенный на 5 диапазонов. Переключатель устанавливается в заведомо больший интервал значений. При измерении напряжения с питанием от аккумулятора 3 В или 12 В можно ставить сектор в положение «20». На большую величину ставить не следует, поскольку увеличится погрешность показаний, а при меньшей прибор может перегореть. При грубых замерах, если нужна точность всего до 1 В, мультиметр можно сразу устанавливать в положение «500». Аналогично делают, когда измеряемое напряжение неизвестно по величине. После можно постепенно переключать диапазон на меньшие значения. О самом верхнем уровне измерений сигнализирует предупреждение «HV», которое загорается в левом верхнем углу

Большие значения напряжения требуют соблюдения осторожности в работе с прибором, хотя как вольтметр из мультиметра DT-830B он надежней, чем амперметр или омметр

Соблюдение полярности щупов для цифрового прибора необязательно. Если она не совпадет, на величину показаний это не повлияет, а слева на экране загорается знак «-«.

Применение мультиметра общего назначения

Мультиметром общего назначения считается измерительный инструмент, предназначенный для измерения токов, напряжений и сопротивлений в бытовых сетях, устройствах и легковых автомобилях.

Типичным представителем такого мультиметра является прибор MAS 830L.

Он выполнен по классической схеме. В состав устройства входят:

• ЖК-индикатор14 для визуализации результатов измерений;
• выключатель подсветки цифровой шкалы 2;
• выключатель режима самодиагностики 1;
• переключатель режимов;
• гнезда щупов 7, 8, 9;
• разъем для подключения транзисторов 10.

Ударопрочный корпус мультиметра помещен в резиновый кожух для увеличения механической стойкости.

Вариации схем, плат, ремонт мультиметров DT-830B

Модель DT-830B выпускается чрезвычайно много производителей (около 2 десятков), начиная от узнаваемых брендов (например UNI-T, O-Mega, Technics) и заканчивая noname фирмами или даже частными предпринимателями. Есть много решений платы прибора

По этому параметру важно отличать более качественные и самые простые сборки

На надежных схемах распаяно больше деталей, конденсаторов, а также одним из главных признаков надежности является наличие плавкого предохранителя. Крышка прибора легко снимается, что дает возможность осмотреть плату на месте при покупке.

При поломке в большинстве случаев (кроме если требуется только заменить предохранитель) рассматриваемый мультиметр выбрасывают — его цена минимальная, в большинстве случаев целесообразно купить новый и не тратить времени на починку.

Ремонт целесообразен в таких случаях:

если перегорел предохранитель — нужно лишь вставить аналогичную новую колбочку в посадочное место (пайка при этом не потребуется, элемент вставляется в специальные зажимы-контакты); если повреждено ЖК табло и в наличии есть аналогичная деталь, например, от старого сломанного тестера DT, такой элемент можно заменить, установив на то же место

При этом важно, чтобы гибкая резиновая прокладка с проводящей питание прослойкой касалась своей кромкой дисплея; более сложный ремонт под силу будет только специалистам с навыками работы по электротехнике, потребуются также аналогичные новые элементы. Починка может быть достаточно сложной: если испорчен сравнительно большой конденсатор, то его можно легко перепаять, но SMD (микроразмер) детали сложно заменить, может потребоваться специальный фен для пайки

К тому же не факт, что усилия окажутся бесполезными, если испорчен сам микроконтроллер (на изобр. часть, залитая черной смолой), что не ремонтируется.

Принципиальные схемы могут быть разными. Как мы видим на изобр. выше на плате могут отсутствовать некоторые элементы, но принципиалка стандартной надежной модели отображена на изображениях ниже:

Схема внутрянки мультиметров DT (он же M) 830B в несколько другом варианте:

Расширенная информация о тестере из спецжурнала по электронике:

Выводы

Компактный мультиметр DT-830B подойдет для домашнего использования, когда нужно проверить исправность провода, батареек, замерить постоянный ток и напряжение. Переменное напряжение лучше перепроверять. Не стоит использовать мультиметр, как профессиональный прибор — для работы и шабашек лучше купить специализированное устройство.

Преимущества:

• Компактный.
• Недорогой.
• Точный замер постоянного тока и постоянного напряжения.
• Точная «прозвонка».

Недостатки:

• Нет предохранителя.
• Сомнительные показания переменного напряжения.
