Как измерять сопротивление, прозвонить цепь омметром

Классификация и принцип действия

Классификация

• По исполнению омметры подразделяются на щитовые, лабораторные и переносные
• По принципу действия омметры бывают магнитоэлектрические — с магнитоэлектрическим измерителем или магнитоэлектрическим логометром (мегаомметры) и электронные — аналоговые или цифровые

Магнитоэлектрические омметры

Действие магнитоэлектрического омметра основано на измерении силы тока, протекающего через измеряемое сопротивление при постоянном напряжении источника питания, с помощью магнитоэлектрического микроамперметра. Для измерения сопротивлений от сотен ом до нескольких мегаом измеритель (микроамперметр с добавочным сопротивлением), источник постоянного напряжения и измеряемое сопротивление rx

включают последовательно. В этом случае сила токаI в измерителе равна:I = U/(r + rx) , гдеU — напряжение источника питания;r — сопротивление измерителя (сумма добавочного сопротивления и сопротивления рамки микроамперметра).

Согласно этой формуле, магнитоэлектрический омметр имеют нелинейную шкалу. Кроме того, она является обратной (нулевому значению сопротивления соответствует крайнее правое положение стрелки прибора). Перед началом измерения сопротивления необходимо выполнить установку нуля (скорректировать величину r

) специальным регулятором на передней панели при замкнутых входных клеммах прибора, для компенсации нестабильности напряжения источника питания.

Поскольку типичное значение тока полного отклонения магнитоэлектрических микроамперметров составляет 50..200 мкА, для измерения сопротивлений до нескольких мегаом достаточно напряжения питания, которое даёт встроенная батарейка. Более высокие пределы измерения (десятки — сотни мегаом) требуют использования внешнего источника постоянного напряжения порядка десятков — сотен вольт.

Для получения предела измерения в единицы килоом и сотни ом, необходимо уменьшить величину r

и соответственно увеличить ток полного отклонения измерителя путём добавления шунта.

При малых значениях rx

(до нескольких ом) применяется другая схема: измеритель иrx включают параллельно . При этом измеряется падение напряжения на измеряемом сопротивлении, которое, согласно закону Ома, прямо пропорционально сопротивлению, (при условии I =const).

Логометрические мегаомметры

Основой логометрических мегаомметров является логометр, к плечам которого подключаются в разных комбинациях (в зависимости от предела измерения) образцовые внутренние резисторы и измеряемое сопротивление, показание логометра зависит от соотношения этих сопротивлений. В качестве источника высокого напряжения, необходимого для проведения измерений, в таких приборах обычно используется механический индуктор — электрогенератор с ручным приводом, в некоторых мегаомметрах вместо индуктора применяется полупроводниковый преобразователь напряжения.

Аналоговые электронные омметры

Принцип действия электронных омметров основан на преобразовании измеряемого сопротивления в пропорциональное ему напряжение с помощью операционного усилителя. Измеряемый объект включается в цепь обратной связи (линейная шкала) или на вход усилителя.

Как проверить динамик или наушник

ВИДЕО ПО ТЕМЕ: 12. Проверка динамика мультиметром. Сгорел или нет!?

Логин: Пароль: Запомнить меня Регистрация Забыли пароль? Страницы: 1 2 След. Level N. Сообщений: Баллов: 32 Регистрация:

Импеданс — комплексное сопротивление электрической цепи из резистора, ёмкости и индуктивности, которое действует при поступлении переменного тока высоких частот на вход этой цепи. В зависимости от величин ёмкости и индуктивности меняется импеданс цепи. На низких частотах большее влияние оказывает активный элемент резистор. На высоких частотах — реактивные элементы ёмкости и индуктивности. Акустические системы состоят в основном из усилителей мощности, частотных разделительных фильтров и громкоговорителей. Пропускная способность составляет Гц.

В современном мире динамики получили обширное распространение, ведь без этих устройств невозможно производить телевизоры, мобильные телефоны, планшеты, колонки, наушники и другую аудио аппаратуру. И чаще всего их работа остается незаметна для людей до тех пор, пока динамик не выйдет из строя. Динамик часто называются громкоговорителями представляет собой электрическое устройство, которое преобразует электрический сигнал в звук.

Классификация

В зависимости от диапазона сопротивлений выделяют несколько видов омметров:

1. Микроомметры — до 1 мОм;
2. Миллиомметры — до 1 Ом. Их используют для поверки шунтов;
3. Омметры — до 1 кОм. С помощью таких устройств можно прозванивать линии, проверять диоды, обмотки, транзисторы и другие компоненты;
4. Килоомметры — до 1 МОм;
5. Мегаомметры — до 1 ГОм;
6. Гигаомметры — до 1 ТОм. Такие мощные приборы используют, чтобы проверять исправность теплоизоляции и других сред, которые не проводят тепло.

Напряжения в 1,5-9 В не всегда достаточно для питания омметра. Например, для М-371 необходим внешний источник в 120 В. Кроме потребностей в питании, есть и другие отличия. Так, у прибора М-416 есть вращающаяся шкала при статичном маркере-стрелке. Все современные устройства должны соответствовать ГОСТ 8.409-81 с дополнениями от 01.06.2019.

Рассмотрим несколько популярных видов омметров.

Аналоговый омметр

Это стрелочный мультиметр с обычным интерфейсом. Более сложные модели могут конвертировать сопротивление в напряжение, которое в соответствии с законом Ома прямо пропорционально ему. Такая операция возможна благодаря усилителю — узлу в схеме прибора. В результате шкала отображает искомое значение сопротивления.

Цифровой омметр

Это устройство с измеряющим мостом, который по сопротивлению уравновешивается с помощью управляющей автоматики. При подключении к щупам омметра резистор через мост отправляет сигнал контроллеру. В результате выставляются необходимые значения равновесия моста. Далее программа из микросхемы ПЗУ обрабатывает данные и передает их в оперативную память. Затем эти цифры можно увидеть на дисплее.

Результаты измерений можно передавать через внешние интерфейсы — по проводной электросети или с помощью Wi-Fi — и сохранять их на компьютере или мобильном устройстве.

Магнитоэлектрический омметр

Это прибор на основе магнитоэлектрического измерителя. Его последовательно включают в цепь, чтобы измерить ее сопротивление. Интервал значений — от 100 до 10 000 000 Ом. В таких устройствах источник питания и сопротивление включены последовательно. Чтобы обеспечить всю цепь питанием, достаточно батарейки на 1,2-9 Вт. Если измеритель используют как мегаомметр, может понадобиться напряжение до 120 В. При небольшом сопротивлении до нескольких Ом можно подключить резистор параллельно. Когда напряжение на приборе упадет, полученное значение будет искомым сопротивлением. У работы с магнитоэлектрическим омметром есть недостаток — быстрый расход заряда батарейки.

Логометрический омметр

Это устройство на основе магнитоэлектрического логометра. По системе построения он аналогичен предыдущему типу. Интервал значений — от 1 до 1000 МОм. Логометры вычисляют, как сопротивления соотносятся друг с другом, и показывают оптимальное значение, которое необязательно должно быть средним. Это значение отображает шкала омметра. Источником питания служит ручной генератор, а не батарейка, как в примерах выше.

Проверка электролитических конденсаторов

Различают два основных вида конденсаторов, простые и электролитические. Простые конденсаторы можно включать в схему как угодно, а электролитические только с соблюдением полярности, иначе конденсатор выйдет из строя.

На электрических схемах конденсатор обозначается двумя параллельными линиями. При обозначении электролитического конденсатора обязательно обозначается его полярность подключения знаком «+».

Электролитические конденсаторы низко надежны, и являются самой распространенной причиной отказа электронных блоков изделий. Вздутый конденсатор в блоке питания компьютера или другого устройства, не редкая картина.

Тестером или мультиметром в режиме измерения сопротивления можно успешно проверять исправность электролитических конденсаторов, или как еще говорят, прозвонить. Конденсатор нужно выпаять из печатной платы и обязательно разрядить, чтобы не повредить прибор. Для этого нужно закоротить его выводы металлическим предметом, например пинцетом. Для проверки конденсатора переключатель на приборе нужно установить в режим измерения сопротивления в диапазоне сотен килоом или мегаом.

Далее нужно, прикоснуться щупами к выводам конденсатора. В момент касания стрелка прибора должна резко отклониться по шкале и медленно вернуться в положение бесконечного сопротивления. Скорость отклонения стрелки зависит от величины емкости конденсатора. Чем емкость конденсатора больше, тем медленнее будет возвращаться на место стрелка. Цифровой прибор (мультиметр) при прикосновении щупов к выводам конденсатора, сначала покажет маленькое сопротивление, а затем все возрастающее вплоть до сотен мегом.

Если поведение приборов отличается от выше описанного, например сопротивление конденсатора составляет ноль Ом или бесконечность, то в первом случае имеется пробой между обмотками конденсатора, а во втором, обрыв. Такой конденсатор неисправен и применению не подлежит.

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека. Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд

Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд

Необходимо вынуть вилку из розетки или вынуть батарейки из отсека. Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

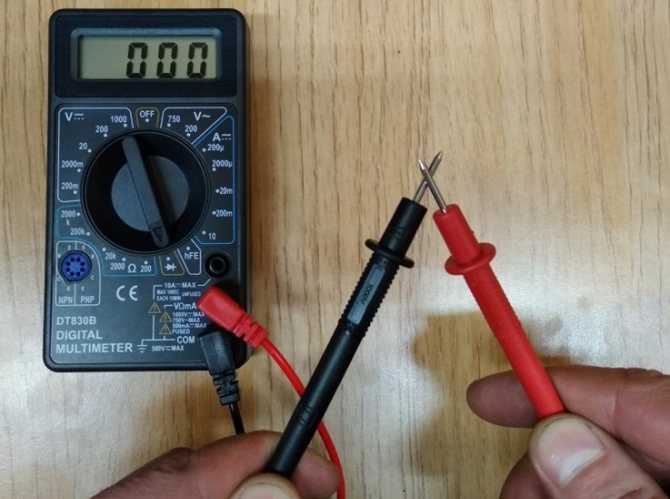

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установится точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установится в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1

на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Наименования и обозначения

Видовые наименования

• Микроомметр — омметр с возможностью измерения очень малых сопротивлений (менее 1мОм)
• Миллиомметр — омметр для измерения малых сопротивлений (единицы — сотни миллиом)
• Мегаомметр (устар. мегомметр) — омметр для измерения больших сопротивлений (единицы — сотни мегаом)
• Тераомметр — омметр для измерения очень больших сопротивлений (единицы — сотни тераом)
• Измеритель сопротивления заземления — специальный омметр для измерения переходных сопротивлений в устройствах заземления

Обозначения

Омметры обозначаются либо в зависимости от системы (основного принципа действия), либо по ГОСТ 15094

• М хх — приборы магнитоэлектрической системы
• Ф хх,Щ хх — приборы электронной системы
• Е6- хх — измерители сопротивлений, маркировка по ГОСТ 15094

Разновидности электроизмерительных приборов

Классификация электроизмерительных приборов:

1. переменного;
2. постоянного;
3. комбинированные устройства.

По уровню точности:

Каждая цифровое обозначение указывает на процентный показатель допустимой погрешности.

По сущности работы:

1. электромагнитные;
2. индукционные;
3. магнитоэлектрические;
4. ферромагнитные.

При проведении измерительных испытаний необходимо правильно выбрать соответствующее измерительное устройство.

1. Амперметры – устройства для измерения величин тока. Единица измерения – Ампер (А).

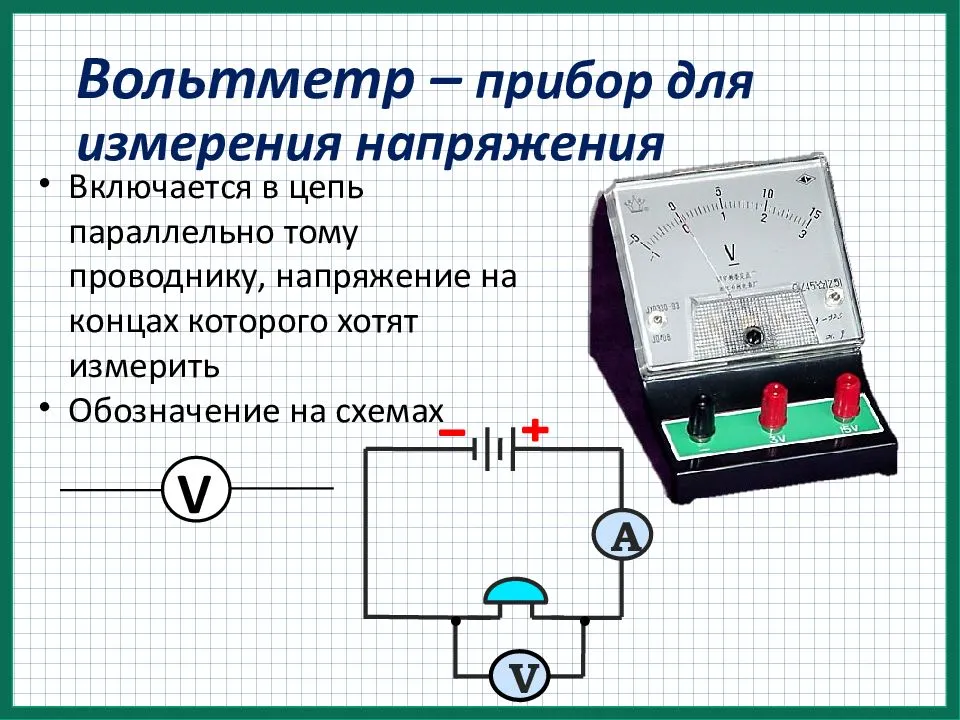

2. Вольтметр – измеряет напряжение электрической сети. Единица измерения – Вольт (В).
3. Омметр – вспомогательное приспособление, измеряющее сопротивление в электроцепи. Измеряется в Оммах (Ом).
4. Ваттметр – элемент, измеряющий мощность сети. Измеряемая единица – Ватт (Вт).
5. Частотомер – измеритель частоты значений переменного импульса. Измеряется в Герцах (Гц).

Физический смысл сопротивления

Электрический ток — это движение заряженных частиц в определенном направлении, которое инициируется разницей напряжения на концах проводника. Проводящие ток материалы обладают сопротивлением, которое можно наглядно представить как силу трения. Чем тем больше препятствий электроны встречают на своем пути, тем быстрее теряют энергию.

Значение сопротивления зависит от свойств материала проводника, его длины и площади сечения. Лучшей проводимостью среди доступных металлов характеризуется медь, поэтому современные ЛЭП и электропроводка изготавливаются из медных жил. Энергопотери таких линий гораздо меньше, чем алюминиевых или стальных.

На сопротивление оказывает влияние условия среды. Некоторые материалы при достижении критической температуры порядка -200°С обладают сверхпроводимостью, то есть нулевым сопротивлением. Это позволяет использовать их для изготовления сложной аппаратуры и мощных турбогенераторов.

В элементах типа ТЭН или греющих кабелях, наоборот, сопротивление очень большое. За счет передачи части энергии от заряженных частиц материалу проводника устройство нагревается и сообщает тепло окружающему пространству.

Сопротивлением обладают не только проводники, но и источники тока, измерительные приборы, конденсаторы, катушки, контакты в соединениях. Существует 3 вида сопротивлений:

• активное при постоянном и переменном токе;
• индуктивное;
• емкостное.

По величине оно может быть малым, средним и большим. Чем меньше значение, тем сильнее влияет на результат измерений сопротивление самого прибора и его контактов.

Расшифровка результатов замеров

После выполнения измерения тестер покажет какое-то значение. Его надо расшифровать и привести к стандартному виду. На схемах и в технической документации сопротивления обозначают:

• от 0 до 999,9 Ом – в омах;
• от 1000 до 999 999 Ом – в килоомах (1 кОм=1000 Ом);
• от 1 000 000 Ом и выше – в мегаомах (1МОм=1000 кОм=1000 000 Ом).

Тестер может выдать измеренное значение в несколько ином виде.

Для стрелочных мультиметров

У стрелочных мультиметров надо считать значение по шкале, обозначенной символом Ω. Затем результат замера надо умножить на множитель, установленный на селекторе и перевести получившееся значение в стандартный вид.

Для цифровых мультиметров

Цифровые мультиметры индицируют значение сопротивления сразу в кратных единицах (омах, килоомах, мегаомах), но градация может несколько отличаться. Это характерно для тестеров с автоматическим выбором предела измерения.

Результат в омах.

Если тестер выдал значение в омах, его можно сразу воспринимать в качестве нормального значения. Если результат выдан в килоомах, но значение меньше единицы (менее 1000 Ом), надо пересчитать его в омы.

Результат замера меньше одного килоома.

В данном случае тестер показал 0,559 кОм. Так обозначать сопротивление не принято, лучше записать его, как 559 Ом. То же самое относится и к следующему замеру. Результат в 0,566 Мом лучше воспринимается, как 566 кОм.

Результат измерения менее 1 МОм.

Рекомендации по работе с мультиметром

Омметр представляет собой измерительный прибор, с помощью которого можно измерить электрические сопротивление цепи, участка электронной схемы, определить номинальное сопротивление резистора.

Также с помощью омметра можно проверить исправность большинства широко распространённых радиодеталей, таких как резисторы, диоды, катушки индуктивности, трансформаторы, плавкие предохранители.

С помощью омметра можно проверить конденсаторы на наличие электрического пробоя обкладок, обнаружить обрыв или пробой p-n переходов у транзисторов и диодов, оценить целостность электрических соединений и печатных проводников на плате.

Список возможных применений омметра в повседневной практике радиолюбителя огромен.

Обозначение омметра на принципиальной схеме

На принципиальной схеме омметр изображается в виде кружка с двумя выводами, которые на практике являются измерительными щупами. Внутри кружка изображается греческая буква “омега” (Ω), символизирующая то, что в данном случае прибор является измерителем электрического сопротивления.

Рассмотрим основные моменты проведения измерений сопротивления с помощью цифровых мультиметров серий DT-83x, M83x, MAS83x и им подобных.

В мультитестерах при измерении сопротивления следует выбрать секцию с обозначением значка “Омега” (Ω) при помощи ручного переключателя режимов работы.

Рекомендации по работе с мультиметром

Омметр представляет собой измерительный прибор, с помощью которого можно измерить электрические сопротивление цепи, участка электронной схемы, определить номинальное сопротивление резистора.

Также с помощью омметра можно проверить исправность большинства широко распространённых радиодеталей, таких как резисторы, диоды, катушки индуктивности, трансформаторы, плавкие предохранители.

С помощью омметра можно проверить конденсаторы на наличие электрического пробоя обкладок, обнаружить обрыв или пробой p-n переходов у транзисторов и диодов, оценить целостность электрических соединений и печатных проводников на плате.

Список возможных применений омметра в повседневной практике радиолюбителя огромен.

Обозначение омметра на принципиальной схеме

На принципиальной схеме омметр изображается в виде кружка с двумя выводами, которые на практике являются измерительными щупами. Внутри кружка изображается греческая буква “омега” (Ω), символизирующая то, что в данном случае прибор является измерителем электрического сопротивления.

Рассмотрим основные моменты проведения измерений сопротивления с помощью цифровых мультиметров серий DT-83x, M83x, MAS83x и им подобных.

В мультитестерах при измерении сопротивления следует выбрать секцию с обозначением значка “Омега” (Ω) при помощи ручного переключателя режимов работы.

Отличие от тестера

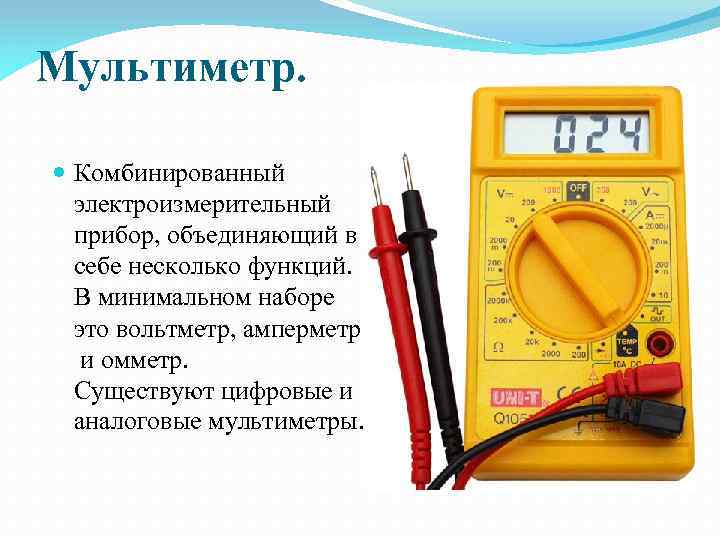

Люди, особенно те, кто далек от техники, часто путают два этих устройства. Они немного похожи и даже обладают похожими функциями, но мультиметр — более многофункциональное устройство, способное изменять различные параметры системы и выполнять прозвонки. Обычный тестер содержит в себе всего пару диодов, способным указать значение напряжения и целостности цепи.

Важно! Тестеры, как и мультиметры, вольтметры и амперметры также бывают стрелочными, то есть аналоговыми и цифровыми. Последние в любых являются более точными и определяют величины с минимальными погрешностями. Тестер очень похож на мультиметр, но обладает меньшим функционалом

Тестер очень похож на мультиметр, но обладает меньшим функционалом

Измерение сопротивления омметром

При ремонте электрических проводов, электро- и радиотехники, прежде всего, устанавливаются места возможных коротких замыканий. В этом случае сопротивление имеет нулевое значение. Если же в проводниках нарушен контакт, то показатель сопротивления будет стремиться к бесконечности. На основании показаний сопротивления, омметр дает возможность точно установить поврежденные места. В особых случаях, он применяется не только для стандартных измерений. С помощью омметра можно проверять другие измерительные приборы, измерять сопротивление изоляции, выполнять другие необходимые операции.

При проведении измерений нужно соблюдать основные правила:

• Проверяемые цепи должны быть предварительно обесточены.
• Переключатель устанавливается на минимальное значение.
• Работоспособность омметра проверяется путем соединения концов щупа между собой.
• Целостность цепи определяется по отклонению стрелки прибора.

Наименования и обозначения[ | ]

Видовые наименования

• Микроомметр — омметр с возможностью измерения очень малых сопротивлений (менее 1мОм)
• Миллиомметр — омметр для измерения малых сопротивлений (единицы — сотни миллиом)
• Мегаомметр (устар. мегомметр) — омметр для измерения больших сопротивлений (единицы — сотни мегаом)
• Тераомметр — омметр для измерения очень больших сопротивлений (единицы — сотни тераом)
• Измеритель сопротивления заземления — специальный омметр для измерения переходных сопротивлений в устройствах заземления

Обозначения

Омметры обозначаются либо в зависимости от системы (основного принципа действия), либо по ГОСТ 15094

• М хх — приборы магнитоэлектрической системы
• Ф хх,Щ хх — приборы электронной системы
• Е6- хх — измерители сопротивлений, маркировка по ГОСТ 15094

Омметр

Омметры – это электрические устройства, используемые для измерения сопротивления данного проводника. Этот измерительный прибор работает на основе закона Ома, который применяется к электрическим схемам. Согласно этому закону ток (I), который течет между двумя точками в проводнике, прямо пропорционален напряжению (V) или разности потенциалов между двумя точками. Он также обратно пропорционален сопротивлению (R) между ними. Следовательно, математически V = IR. Существуют так же такие устройства как мегаомметры, которые используются, чтобы измерить сопротивление изоляции в электрических цепях, которые не находятся под напряжением.

Чтобы измерить сопротивление данного проводника, красный и черный выводы омметра подключены соответственно к положительным и отрицательным выводам проводника. Сопротивление провода или цепи указано иглой, скользящей по шкале устройства. Эти метры измеряют сопротивление в Ом, обозначаемое греческой прописной буквой омега или Ω.

Закон Ома

Закономерность между тремя характеристиками — силой тока I, напряжением U и сопротивлением R — была установлена немецким физиком Георгом Омом в 1826 году. Он выяснил, что они связаны достаточно простым соотношением:

I=U/R

Исходя из формулы и зная какие-либо 2 величины, очень просто найти недостающую третью:

U=I*R

R=U/I

В свою очередь сопротивление зависит от свойств материала и размеров проводника:

R=ρ*l/s, где ρ — удельное сопротивление на 1 м (табличное значение), l — длина, s —площадь проводника.

Потребители в цепи (резисторы) могут быть связаны последовательно, то есть без разветвлений. Чтобы найти общее сопротивление, все значения складываются:

Rобщ. = R1 + R2+…

Сила тока будет одинаковой на всех участках, а напряжение разным:

При параллельном подключении зависимость более сложная:

1/Rобщ.=1/R1+1/R2+…

В этом случае постоянно напряжение, но сила тока на каждом участке разная.

Часто встречаются смешанные схемы, где последовательное и параллельное подключение резисторов сочетаются. Проверить параметры цепи любой конфигурации, можно с помощью измерительных приборов.

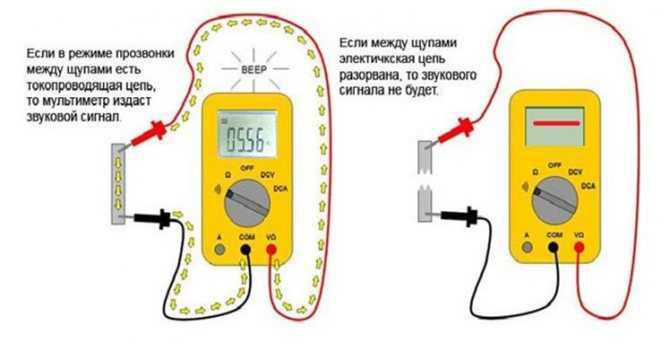

Прозвонка проводов

В режиме прозвонки можно проверить провода на обрыв на любом участке цепи. На шкале мультиметра она обозначена значком «звуковой микшер». При неповрежденной проводке и контактах будет слышен сигнал — тонкое попискивание. Если проводимости нет, звук прекращается.

Как узнать, целы ли провода:

1. Выбрать переключателем режим прозвонки.
2. Щупы вставить в базу СОМ и средний разъем VΩmA.
3. Прикоснуться мультиметром к контактам исследуемого участка, замкнув цепь.

По наличию или отсутствию звука делаются выводы о целостности проводов. Рекомендуется предварительно прозвонить сами щупы, чтобы исключить их повреждение. Они соединяются наконечниками друг с другом, при этом должен слышаться непрерывный звук.

Принципы измерения электрического сопротивления

Различают два вида электрического сопротивления: активное и реактивное.

Активное или резистивное

Это противодействие материала движению электрически заряженных частиц, имеющее место при любом виде тока.

Закон Ома наглядно

Определяется из закона Ома для участка цепи: R = U/I, где:

• R — сопротивление участка цепи, Ом;
• U — падение напряжения на участке цепи, В;
• I — сила тока на данном участке, А.

Таким образом, для вычисления активного сопротивления элемента требуется приложить к его выводам некоторое известное напряжение и замерять силу протекающего в цепи тока.

Реактивное

Существует только в цепях переменного тока, подразделяется на два типа:

1. индуктивное: этим сопротивлением обладают катушки индуктивности, например, обмотки электродвигателей и трансформаторов;
2. емкостное: относится к конденсаторам и прочим элементам, обладающим электрической емкостью.

Емкостное сопротивление в цепи переменного тока

Для расчета реактивного сопротивления применяются более сложные методики и приборы.

Закон Ома

Закономерность между тремя характеристиками — силой тока I, напряжением U и сопротивлением R — была установлена немецким физиком Георгом Омом в 1826 году. Он выяснил, что они связаны достаточно простым соотношением:

I=U/R

Исходя из формулы и зная какие-либо 2 величины, очень просто найти недостающую третью:

U=I*R

R=U/I

В свою очередь сопротивление зависит от свойств материала и размеров проводника:

R=ρ*l/s, где ρ — удельное сопротивление на 1 м (табличное значение), l — длина, s —площадь проводника.

Потребители в цепи (резисторы) могут быть связаны последовательно, то есть без разветвлений. Чтобы найти общее сопротивление, все значения складываются:

Rобщ. = R1 + R2+…

Сила тока будет одинаковой на всех участках, а напряжение разным:

При параллельном подключении зависимость более сложная:

1/Rобщ.=1/R1+1/R2+…

В этом случае постоянно напряжение, но сила тока на каждом участке разная.

Часто встречаются смешанные схемы, где последовательное и параллельное подключение резисторов сочетаются. Проверить параметры цепи любой конфигурации, можно с помощью измерительных приборов.

Применяемые приборы

В связи с тем, что бытовой тестер не способен обеспечить высокое напряжение, его использовать для этой процедуры нельзя. Обычно используют приборы, которые давно выпускает промышленность, но существуют и новые модели, работающие по новым электронным технологиям. Все они характеризуются низким потреблением тока от встроенного питания. Среди них стоит отметить следующие модели:

1. Ф4103-М1 — популярный прибор для выполнения работ по замеру контуров разных геометрических форм и размеров. Погрешность измерений прибором составляет 4%, а частота тока — от 265 до 310 Гц. Питание аппарата осуществляется от 9 батареек А373, при этом потребление тока не превышает 160 мА.
2. М-416 — эксплуатация этого аппарата для измерения осуществляется довольно давно. Отличается высокой точностью снимаемых показаний и надежностью в работе. Кроме замеров сопротивления заземления, этим измерителем можно определить удельное сопротивление грунта. Диапазон измерений составляет от 0,1 до 1000 Ом.
3. Fluke 1625−2 GEO — является более современным прибором, способным проводить измерение с помощью одних зажимов. В этом случае заземляющие электроды не используются. Кроме замеров сопротивления заземления, можно проверять и защиту от молний.

Помимо этого, можно отметить следующие модели: MRU-101, ИС-20/1, ИС-10 и др.

Другие средства измерения сопротивлений

Измерение сопротивления по постоянному току

• Измерительный мост — обеспечивает весьма высокую точность, но неудобен из-за необходимости ручного уравновешивания
• Магазин сопротивлений ,катушки электрического сопротивления — измерение производится методом сравнения, с помощью замещения измеряемого объекта
• Мультиметр (тестер) — комбинированный прибор для измерения напряжения, силы тока и сопротивления

Измерение сопротивления по переменному току

• Измеритель иммитанса — измерения сопротивления на частотах от десятков герц до нескольких мегагерц
• Высокочастотный (векторный) измеритель импеданса — измерения сопротивления на частотах сотни килогерц — сотни мегагерц
• Измеритель добротности — измерения сопротивления косвенным методом на частотах от 1 кГц до нескольких сотен мегагерц
• Измеритель полных сопротивлений — измерения сопротивления нагрузки линии на частотах в десятки — сотни мегагерц
• Измерительная линия — измерения сопротивления нагрузки линии на частотах в сотни — тысячи мегагерц
