Как мультиметром проверить аккумулятор

Какие параметры может измерять мультиметр

С помощью мультиметра можно с точностью определить при проверке АКБ напряжение, емкость, ампераж и др. Рассмотрим подробно по одному.

Измерение емкости

Как правильно проверить емкость аккумулятора мультиметром? Для этого нужно сделать контрольную разрядку АКБ, но перед этим она должна быть максимально заряжена. Следует убедиться, что зарядка полная, и только после этого можно производить замер плотности электролитного состава и напряжения.

В дальнейшем подключается прибор с определённой мощностью, например, лампочка.

Когда напряжение полностью заряженного источника питания снизится до уровня 50%, лампу накаливания нужно отключить. Емкость вычисляется по следующей формуле: сила тока в цепи при дополнительной нагрузке умножается на часовой период, при котором длился контрольный разряд аккумулятора.

 Измерение емкости

Если результат в ампер-часах соответствует номинальной цифре, то состояние АКБ отличное.

Напряжение

Иногда возникают проблемы, АКБ новая, а транспортное средство не заводится. Для этого нужно рассмотреть, как цешкой проверить аккумулятор при измерении напряжения. Для этого активируем устройство в режим измерения постоянного напряжения с завышенным значением DCV – 20, а заряженная батарея имеет норматив 12.7 вольт. Чёрный щуп прибора – к минусу, а красный – к плюсу батареи.

Значение должно быть не меньше 12.6 В. Когда напряжение аккумулятора менее 12, его требуется срочно зарядить, так как потенциал – менее 50%. При значении менее 11.5 – АКБ разряжена. Из-за плохих контактов и повреждения проводов в бортовой системе автомобиля возможна просадка напряжения.

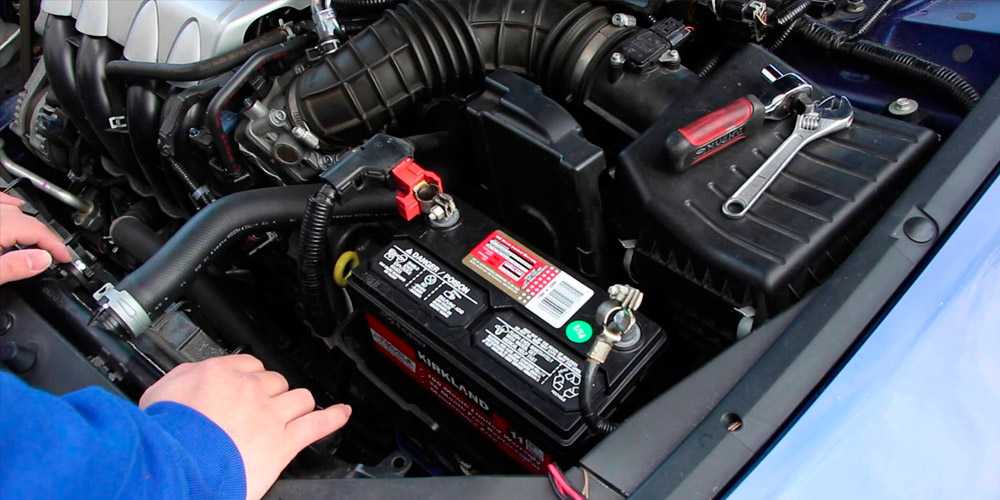

Как визуально проверить корпус аккумулятора автомобиля и кабели

Теперь пришло время проверить физическое состояние вашего аккумулятора. Поврежденный корпус батареи может не только помешать правильной работе батареи, но и в конечном итоге убить ее. Чтобы проверить его, вам необходимо извлечь его из вашего автомобиля.

Сначала отсоедините кабели, начиная с клеммы заземления, а затем положительной клеммы. Теперь открутите прижимной механизм, чтобы извлечь аккумулятор из лотка. Убедитесь, что удерживающий механизм работает. Если его нет установите его. Это оборудование предотвращает отскок аккумулятора и его повреждение во время движения автомобиля.

Поместите его  на рабочее место или аналогичную поверхность. Внимательно осмотрите корпус батареи на предмет возможных повреждений. Проверьте наличие выпуклой стороны или крышки, трещин вокруг корпуса или поврежденных клемм. Если ваша батарея повреждена, замените ее. Избыточная зарядка и внутреннее короткое замыкание приведут к раздуванию батареи, когда кислота превратится в газ. Поэтому, если вы обнаружите признаки выпуклости, проверьте и систему зарядки.

Теперь проверьте кабели. Проверьте на предмет износа, трещин или износа изоляцию вокруг кабелей и состояние кабельной резьбы. Замените их при необходимости. Убедитесь, что прижимной механизм на вашем аккумуляторе работает.

Какие характеристики измеряют мультимером

Этот измеритель может померить точно: вольтаж, емкость, сопротивление АКБ, «ток утечки» и определить «мертвые ячейки». Аналогично может проверить амперы с помощью мультиметра.

Перед тем, как измерить силу тока мультиметром, а также для получения надежных измерений, рекомендуется, чтобы транспортное средство было в покое не менее 1 часа, а специалисты советуют, чтобы тестирование проводилось утром, после ночного простоя машины.

Чтобы точно определить техсостояние АКБ мультиметром выполняют 3 типа измерений:

• №1 при выключенном зажигании двигатель не работает, а мультиметр установлен в режиме постоянного электротока;
• №2 дают машине поработать минуту и при работающем моторе включают постоянный режим измерения сети;
• №3 работа движка на холостом ходу в переменном режиме по току.

В процессе обработки результатов тестирования можно сделать вывод, что батарея нуждается в замене, если выполняются следующие условия по каждому измерения:

• № 1 — значения вольтажа ниже 12.2 V.
• № 2 — значения выше 14.7 V. Кроме того, при условии, что напряжение ниже 13.7 V — это будет означать, что разряжена АБК либо нерабочий генератор, который не заряжает его. Если U превышает 15 V, это однозначно говорит о неработоспособности генератора.
• № 3 — значения выше 200 мV.

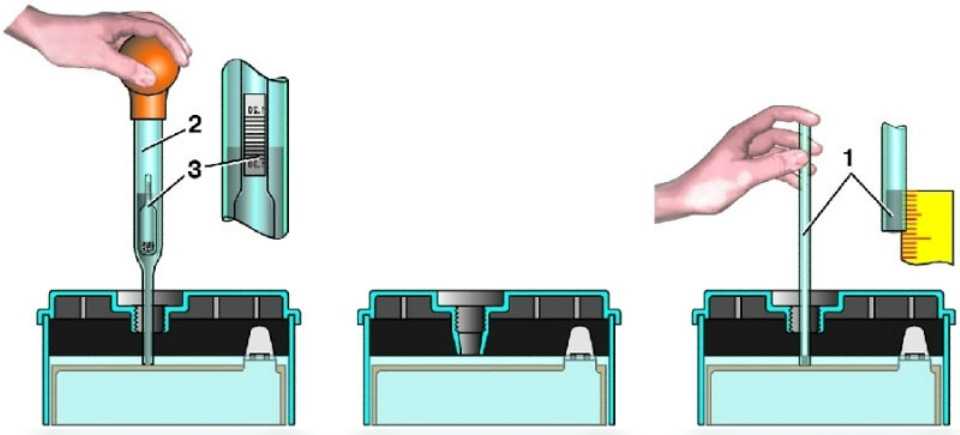

Использование гидрометра для проверки аккумуляторной жидкости

1. Снимите крышки с верхней части аккумулятора.
2. Погрузите наконечник ареометра в первую ячейку батареи и выжмите колбу ареометра.
3. Отпустите лампочку, чтобы электролит попал в иглу ареометра.
4. Прочтите удельный вес электролита, как указано в инструкции на упаковке инструмента.
5. Запишите ваши значени и выполните тот же тест на остальных клетках.
6. Сравните свои результаты с результатами инструкций производителя инструмента.

В основном, если ваши показания падают между 1.265 и 1.299, ваша батарея заряжена. Когда ваши показания упадут ниже 1,265, ваша батарея будет недостаточно заряжена. В большинстве случаев медленный или быстрый заряд поможет восстановить заряд и улучшить химическую реакцию в батарее. Тем не менее, разница между 25 и 50 баллами или более (точка равна 0,001), между любыми вашими показаниями указывает, что батарея является сульфатированной, и вам необходимо заменить ее.

Особенности проверки различных типов АКБ

Для проверки аккумулятора, нужно научиться правильно пользоваться мультиметром, и знать алгоритм тестирования при определении конкретной характеристики. Однако в быту есть множество приборов, работающих от АКБ. Для их диагностики не всегда требуется тестер.

Видео-пример проверки аккумулятора мультиметром:

Выделю следующие нюансы проверки АКБ для самых распространенных видов бытовой техники:

• Телефон. Применяются специальные приложения, а также USB-тестер. С их помощью можно узнать состояние батареи и необходимость замены.
• Ноутбук. Есть ряд программ, показывающие фактическое состояние АКБ и заводские характеристики. При этом в операционной системе есть и встроенные ресурсы диагностики.
• Шуруповерт. Заряд определяется по периоду активности устройства. Полученные практические данные можно сравнить с заводскими и сделать вывод о работоспособности АКБ.
• Авто. Батареи питания машин проверяются по выше рассмотренным схемам.
• Пальчикового типа. Тестирование выполняется таким же способом, как для стандартных батарей – с нагрузкой, универсальным измерителем и проч.

Обратите внимание!

Узнать о причинах снижения емкости аккумулятора можно, если подсоединить один щуп мультиметра к клемме, а другой к электролитному подтеку на корпусе. Поэтому устранять подтеки нужно при первом же обнаружении.

Видео-обзор тестирования АКБ ИБП с помощью мультиметра:

https://youtube.com/watch?v=v31Ki4IozqE

Замер внутреннего сопротивления батареи

С помощью этой схемы можно измерить внутреннее сопротивление аккумулятора. Его условно можно представить в виде резистора, подключенного к клеммам аккумулятора изнутри.

Для повышения точности надо взять нагрузку помощнее так, чтобы ток составил не менее 50 ампер (а лучше 100 или более). Для этого подойдет «батарея» ламп общей мощностью не менее P=U*I=12*50=600 ватт. Если получится больше – замер будет точнее. Вместо ламп можно использовать резистор, сделанный, например, из спирали для утюга или электроплитки. Надо лишь точно замерить его сопротивление. Производится два измерения:

• на холостом ходу зафиксировать напряжение на клеммах батареи E;
• под нагрузкой замерить ток I и напряжение на клеммах U.

Измерение под нагрузкой проводится однократно, для этого достаточно несколько секунд. Далее надо воспользоваться законом Ома для полной цепи:

I=E*(R+r),

отсюда

r=I/E-R,

где:

• E – ЭДС батареи в вольтах, с определенными допущениями равна напряжению разомкнутой цепи АКБ;
• I – замеренный ток в амперах;
• R – сопротивление внешней нагрузки, Ом.
• r – искомое внутреннее сопротивление, Ом.

Напряжение на клеммах под нагрузкой позволит вычислить сопротивление нагрузки (вместе с соединительными проводами), если оно неизвестно (а если и известно, то при нагреве большим током во время опыта оно изменится). Оно равно R=U/I.

Самое сложное – как интерпретировать полученный результат. Чем ниже внутреннее сопротивление, тем больше ток, который батарея выдаст в нагрузку. Но какое сопротивление считать нормальным – непонятно, ведь производители не указывают это значение ни на шильдике батареи, ни в сопроводительной технической документации. И в этом есть логика, потому что внутренее сопротивление является весьма нелинейной функцией от многих вещей:

• температуры;
• состава электролита;
• степени заряженности батареи;
• других факторов.

Соблюсти эти условия в гараже и даже на производстве сложно. Можно лишь ориентироваться на значение в несколько миллиом для новой АКБ с хорошей токоотдачей. Или накопить статистику, замерив много однотипных аккумуляторов, чьё состояние известно.

Подобный замер производится с помощью нагрузочной вилки. Только при таком тестировании внутреннее сопротивление не вычисляется, а по итогам двух измерений (при разомкнутой цепи и под нагрузкой) по таблице делается вывод о работоспособности батареи.

Как проверить аккумулятор мультиметром

Первый способ – использовать цифровой мультиметр, чтобы быстро проверить, достаточно ли заряжена ваша батарея для запуска вашего автомобиля. Это лучший способ для так называемых необслуживаемых аккумуляторов, у которых нет съемных крышек. Некоторые необслуживаемые аккумуляторы поставляются с индикатором заряда, дисплеем на верхней части, показывающим, полностью ли он заряжен (зеленая точка), требуется ли зарядка (цвет не виден) или неисправен (желтая точка).

Второй метод использует ареометр. В отличие от цифрового мультиметра, ареометр может показывать не только уровень заряда вашей батареи, но и ее общее состояние. Вы будете знать, если она вышла из строя. Но вы можете использовать этот инструмент только на батареях со съемными крышками. Вы можете купить недорогой влагомер в большинстве магазинов автозапчастей или онлайн.

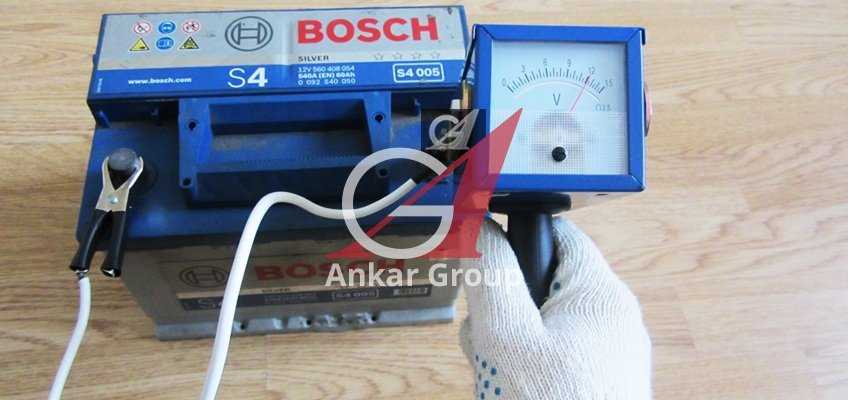

Как проверить состояние аккумулятора нагрузочной вилкой

Данная проверка тока заряда относится к более профессиональному методу. Такой способ используют в технических центрах по ремонту автомобилей. Т.к. он дает достаточно точный показания, и к тому же способен работать под нагрузкой.

Нагрузочная вилка – это прибор, который позволяет достаточно точно проверить степень исправности батареи. Состоит он из мультиметра и нагрузочного сопротивления. Существуют и более сложные исполнения прибора, в которых имеется дополнительно амперметр.

Как проверить состояние АКБ автомобиля нагрузочной вилкой? Принцип проверки заключается в следующем:

• Нагрузочную вилку подключают к клеммам АКБ, которое дает ток короткого замыкания. Таким образом, имитируется работа стартера.
• Считываются показания на приборе, которые показывающие, на сколько снизился заряд батареи, когда Вы заведете машину.

Показания, В	Степень зарядки, %
Больше 10,2	100
9,6	75
9	50
8,4	25
Меньше 7,8

Сколько должен показывать аккумулятор под нагрузочной вилкой? Контроль заряда нагрузочной вилкой – самый точный способ на данный момент. Т.к. он имитирует работу стартера авто. Если в результате проверки прибор покажет просадку напряжения АКБ до 9 Вольт — значит слаб, и необходимо его зарядить. Нормальным считается, когда не меньше 10 Вольт.

Смотрите видео, как проверять аккумулятор нагрузочной вилкой:

Что такое мультиметр

Это бытовой цифровой измеряющий прибор, который используют для определения напряжения (U), электрического тока (I) и сопротивления АКБ. Наиболее часто этим прибором определяют U в автоаккумуляторе. Цифровой измеритель обладает высокой степенью точности, имеет широкий функционал по измеряемым параметрам и величинам, а также прост в обслуживании.

При измерении U в автомобильном аккумуляторе, он помогает узнать пользователю, какой емкостью обладает аккумулятор

Анализ полученных результатов тестирования очень важен, поскольку дает представление о работоспособности важного элемента энергоснабжения автомобиля

Использование мультиметра

Не редко возникает вопрос: «Как проверить аккумулятор автомобиля на работоспособность мультиметром?».

При помощи этого устройства измеряют:

• напряжение;
• ёмкость;
• сопротивление;
• ток утечки.

Даже самые простые мультиметры помогут в измерении температуры воздуха и других показателей. Отсюда и название: «мульти» в переводе «много», значит прибором можно измерить очень много всего. Однако, когда дело касается аккумулятора, именно первые три показателя расскажут о его исправности. Рассмотрим подробнее.

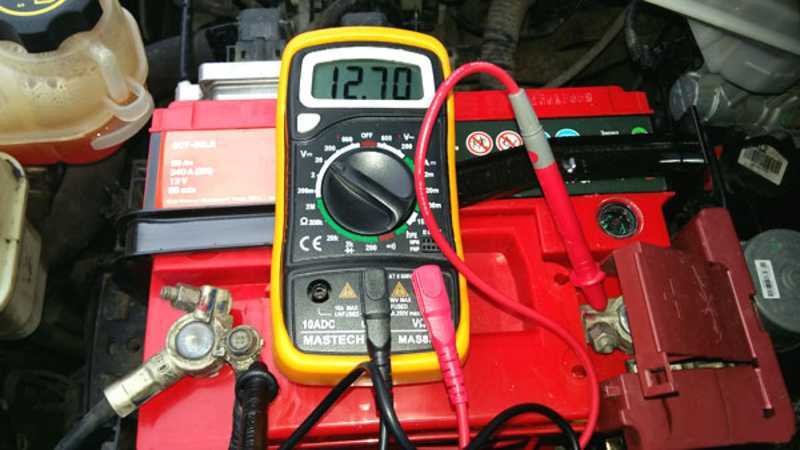

Проверка напряжения

Эта манипуляция позволит оценить текущее состояние заряда батареи. Для проведения измерения мультиметр переводится в режим измерения вольтажа на отметку в 20 единиц.

Нужно соединить красный провод устройства (он же «плюс») с плюсовой клеммой АКБ, а чёрный (иногда синий) провод с минусовой клеммой.

Если автомобиль не заведён, то оптимальными показателями будут цифры в диапазоне от 12.4 до 13 В. При этом большее значение говорит о 100% заряде, а меньшее — о неполной заряженности.

Такую проверку лучше проводить, когда автомобиль продолжительное время находится на стоянке (минимум несколько часов), в таком случае замер будет наиболее информативен.

Если цифры чуть менее 12, то ситуация плоха — батарея близка к естественной смерти. Есть шанс попробовать её зарядить низким током.

Цифры близкие к 11 означают гибель аккумулятора, и лучше озаботиться приобретением нового.

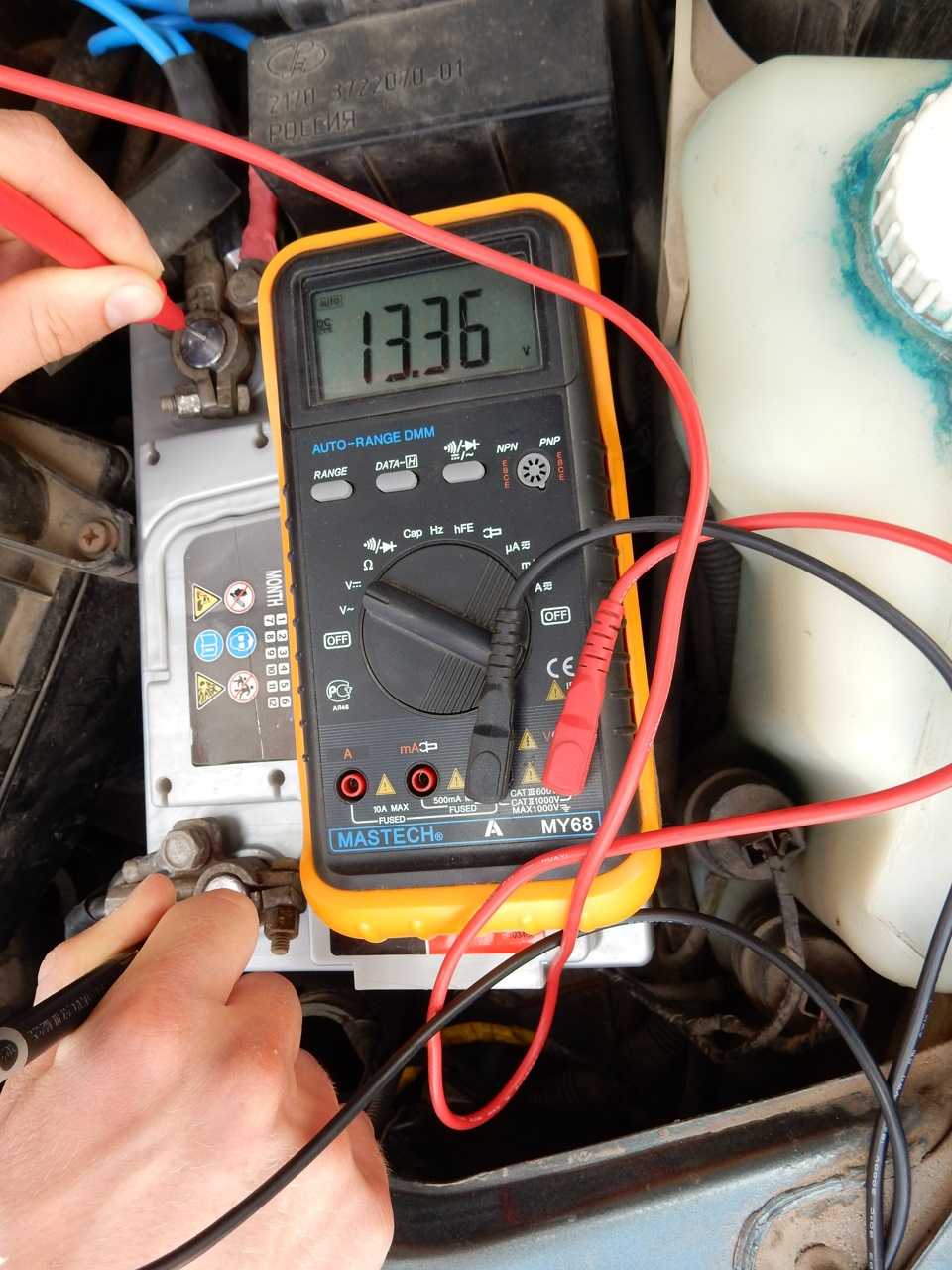

При проверке на заведённом автомобиле показания будут иными: от 13.5 до 14 В показатели хорошие. Если цифра больше 14.2 В, то можно судить о перезарядке аккумулятора генератором.

Впрочем, если замеры производятся зимой, стоит подождать минут 15 и повторить процедуру — возможно генератор усиленно дозаряжал подсевшую батарею.

Если же цифра менее 13.5 В, то пора присматривать новую батарею.

Проверка ёмкости

Ёмкость АКБ обычно указывается в сопроводительном листе

Другое дело, что со временем работы ёмкость уменьшается, поэтому важно следить за этим моментом. В таком случае будет хорошим подспорьем

Чтобы осуществить проверку, нужно:

отсоединить батарею авто от генератора;
подключить в цепь потребитель энергии с фиксированным потреблением (например, лампочка на 12 В);
несколько минут наблюдается работа цепи (здесь важно увидеть: не станет ли заметно более тусклым свет лампочки, не будет в её работе перебоев и т. п.);
потребитель отключается, замеряются показания батареи в режиме вольтажа.. Если результат замера равен 12.4, то это говорит о полной исправности батареи

Если же показания находятся в промежутке от 12 до 12.3 В, то аккумулятор не исправен

Если результат замера равен 12.4, то это говорит о полной исправности батареи. Если же показания находятся в промежутке от 12 до 12.3 В, то аккумулятор не исправен.

Ещё один способ — метод контрольного разряда. Действия схожи с предыдущим методом, однако перед началом проверки аккумулятор заряжают до 100%, затем подключают в цепь лампочку, отметив точное время включения, и под контролем амперметра ждут, пока заряд батареи не уменьшится ровно в половину.

Дальше вопрос вычислений: затраченное время на разрядку батареи умножают на силу тока в цепи. Результат должен получиться таким же, как в техническом паспорте или приближенным к нему.

Если такого не произошло, то ёмкость батареи уже сильно пострадала.

Проверка сопротивления

Можно также проверить . Для этого понадобится всё та же лампочка на 12 В. Она подсоединяется к клеммам аккумуляторной батареи и сразу же измеряется напряжение на клеммах. После замера лампочка отключается и замер повторяется.

Если разница в измерениях в пределах 0.05 В, то батарея исправна. Если же разница больше, то у аккумулятора имеются проблемы.

Проверка ёмкости

Существует множество способов, как проверить ёмкость аккумулятора автомобиля, но наиболее простыми являются два метода измерений мультиметром, а именно:

• проверка ёмкости АКБ под нагрузкой;
• проверка ёмкости аккумулятора методом контроля разряда.

Тестирование под нагрузкой

Простейшим способом проверки ёмкости аккумулятора под нагрузкой является подключение обыкновенной автомобильной фары мощностью от 40 до 45 ватт. Нагрузку подключают напрямую к клеммам аккумулятора. Фара должна поработать в течение трёх минут в качестве нагрузки. Затем её отключают и производят замер мультиметром в режиме измерения напряжения постоянного тока в диапазоне от 0 до 20 V.

Если ёмкость АКБ в норме, то напряжение на клеммах будет превышать 12,4 V. Любые проблемы с запуском двигателя кроются не в батарее, а в электрике автомобиля.

Если показания прибора ниже 12,4 V, это говорит о потере ёмкости аккумулятором, а значит в скором времени нужно готовиться к приобретению новой батареи.

Стоит отметить, что если при подключении фары к АКБ лампочка через несколько десятков секунд начинает блёкло гореть, производить дальнейшие замеры не имеет смысла, а батарея подлежит замене.

Тест методом контролируемого разряда

Перед проверкой необходимо полностью зарядить батарею и иметь паспорт проверяемого аккумулятора.

К клеммам устройства подключают нагрузку, соответствующую штатной нагрузке, указанной в техническом паспорте батареи. Нагрузку можно собрать из автомобильных ламп различной мощности. В цепь включается тестер в режиме измерения силы тока до 10 ампер.

Далее необходимо зафиксировать время разряда аккумулятора по силе тока ниже 50%. Полученные данные следует сравнить с данными, указанными в техническом паспорте АКБ. Если временной показатель приближается к номинальному значению, указанному в паспорте, батарея в порядке. При существенном различии показаний аккумулятор подлежит замене.

Что можно проверить мультиметром

Каждый владелец автомобиля получит пользу от этого измерительного прибора. Его можно использовать в полевых условиях для быстрого и надежного определения многих вещей. Идея заключается в том, чтобы узнать, работает ли батарея правильно или с ней что-то не так.

Заряд

Самые современные автомобильные батареи — это литий-ионные (Li-Ion) батареи. Используя мультиметр, можно легко проверить, заряжен аккумулятор или нет. Это делается следующим образом:

1. Отсоедините аккумулятор и дайте ему «отдохнуть» в течение 5 — 6 часов.
2. Мультиметр переходит в режим вольтметра (измерение напряжения).
3. Литиевые батареи имеют диапазон тока от 12,7 до 13,2 В, поэтому измерительный прибор покажет 20 В. Напряжение будет измеряться от этого значения и ниже.
4. Подключите мультиметр к батарее: красный — к «плюсу», черный — к «минусу». Если кабели одинакового цвета, обратитесь к маркировке.

На дисплее мультиметра должны появиться цифры. Это хороший индикатор состояния батареи:

• 12,7 — 13,2 В — питание в норме;
• 12,1 — 12,4 В — зарядка примерно наполовину, т.е. требуется дозарядка;
• 11,6 — 12 В — «разряженная» батарея, которая уже вряд ли сможет служить источником питания;
• до 11 В — разряженная батарея, которую можно отправить на переработку.

Таблица для определения состояния заряда батареи по напряжению.

Проверить батарею с помощью мультиметра и сразу убедиться в ее исправности несложно, но это занимает некоторое время.

Ток утечки

Ток утечки — это показатель количества энергии, используемой для поддержания работы подключенного бортового оборудования. Каждая батарея имеет определенное минимальное значение тока утечки. В среднем этот показатель составляет от 55 до 80 мА.

Именно эти токи «расходуются» на поддержание работы радио, системы впрыска топлива, сигнализации и т.д. Общая утечка не должна превышать 70 мА. При превышении этого значения батарея будет разряжаться быстрее, сокращая срок ее службы.

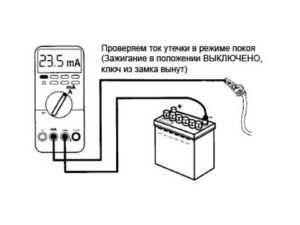

Проверка тока утечки:

Проверьте ток утечки с помощью мультиметра.

1. Отключите все потребители электроэнергии.
2. Снимите минусовую клемму с аккумулятора.
3. Установите мультиметр на диапазон постоянного тока до 10 A.
4. Подключите «плюсовой» провод прибора к «плюсу» батареи.
5. Минусовой вывод тестера подключается к снятому минусовому выводу.
6. Прочтите прочитанное.

Плотность

Обычно уровень электролита проверяют с помощью специальной стеклянной трубки с градуированной шкалой — ареометра. Но мультиметр также справится с этой задачей. Инструкции:

1. Переключите тестер в режим «Напряжение», подключите к нему провода с «крокодилами».
2. Переключатель установлен на 20 вольт — все, что ниже, будет показано.
3. Черный провод подключаем к «минусу», красный — к «плюсу».
4. Посмотрите на значение напряжения и сравните со стандартом. Полностью заряженная батарея имеет напряжение 12,7 В. Если 12,1 — 12,4 заряжены наполовину, то плотность не верна.

Рекомендуется проверять плотность электролита каждые 15 — 20 000 км.

Плотность электролита при различных температурах.

Емкость

Емкость можно определить, проверив разряд батареи. Для начала аккумулятор полностью заряжен. Чтобы убедиться, что он полностью заряжен, проверяется напряжение и плотность электролита.

Затем подключается нагрузка, например, лампочка на 24 В, и фиксируется время. Когда напряжение падает до 50%, лампочка выключается. Энергоемкость, измеряемая в ампер-часах (Ah), определяется путем умножения тока в цепи с подключенной нагрузкой на количество часов, затраченных на разрядку теста. Если это значение близко к номинальному, то батарея в порядке.

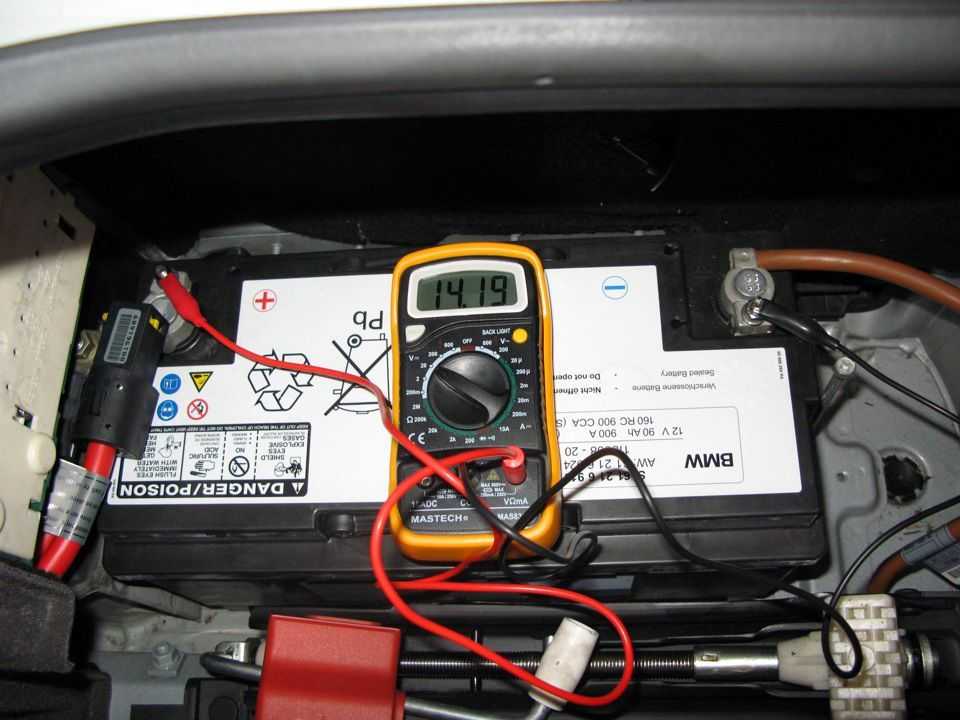

Напряжение

Напряжение батареи в норме.

Это можно сделать при выключенном двигателе. Напряжение батареи от 13,5 до 14 вольт является нормальным. Батарея с таким напряжением считается находящейся в хорошем состоянии.

Если измерительный прибор показывает более 14,2 В, аккумулятор заряжен не полностью. Генератор переменного тока в это время напряженно работает, чтобы обеспечить питание всех потребителей. Зимой аккумулятор замерзает и разряжается, поэтому тест может не показать правильные значения с первого раза.

Если вы проверяете при работающем двигателе и выключенных потребителях, а прибор показывает менее 13 вольт, генератор работает нестабильно, т.е. не может полностью зарядить аккумулятор.

Проверка аккумулятора нагрузочным устройством (разрядным устройством)

Собственно, это часть долгого и многоэтапного процесса, который лучше доверить профессионалам. Все эти кустарные методы, например, разрядка с помощью лампочки, с одновременным контролем времени и показаний мультиметра – архаичны и небезопасны. Точная оценка остаточной ёмкости, в условиях сервисной лаборатории, снимает все вопросы о состоянии АКБ и необходимости её замены.

Заключение

Мы сознательно не стали упоминать «гаражные» диагностические методики (проверка мультиметром на работающем двигателе, создание нагрузок и т.п.) – они архаичны, неточны и небезопасны для автомобиля и проверяющего.

На практике, для 90 % автолюбителей достаточно проверки заряда АКБ, с помощью мультиметра.

Если нет других вопросов к электрической части, углублённое тестирование может понадобиться перед зимним периодом эксплуатации, чтобы быть уверенным в том, что АКБ обеспечит надёжный холодный старт.

В современных автомобилях даже краткосрочное снятие клемм с аккумулятора может привести к «глюкам» в электронной начинке, поэтому заниматься самостоятельной диагностикой электрической части автомобиля в «познавательных» целях не рекомендуется. Особенно это актуально для гарантийных машин.

Здоровья вам и вашему автомобилю, и удачи на дорогах.

Комментарии

Рекомендованные статьи

28 ноября 2012
Как быстро продать машину?

4 сентября 2018
Советы экспертов «ТОТАЛ ВОСТОК»

3 декабря 2014
Светить везде, светить всегда!

22 июня 2023
Дилерская сеть SWM: 39 автоцентров

15 июня 2022
Ферстаппен стал еще на шаг ближе к защите титула после триумфа в Баку

30 января 2013
«Гаражный» сервис для суперкаров

Немного теоретических знаний

Знания о том, как проверить автомобильный аккумулятор, должны также сочетаться со знаниями о нормальных значениях и показаниях.

Плотность электролита может меняться от температурных колебаний — перегрева или переохлаждения. При этом, в случае перегрева, электролит может вскипеть (дистиллированная вода частично выкипит и электролит станет более плотным).

В холодное время электролит часто начинает обладать пониженной плотностью.

В обоих случаях токопроводимость становится хуже, и поэтому возникают проблемы с заведением, быстрое «высаживание» и работа на последнем издыхании.

Но почему же так важна какая-то жидкость? Дело в том, что аккумулятор только выглядит, как небольшая коробка. На деле он состоит из многих деталей: токопроводящих пластин, положительных и отрицательных, составляющих последовательно соединённые 6 элементов. Они контактируют с электролитом, поэтому электрические импульсы двигаются с необходимой силой.

По каким же ещё причинам аккумулятор может внезапно переставать работать? Например, просто от времени. В среднем АКБ стабильно работают 3-4 года. Конечно, многие работают и дольше, однако их ёмкость и способность держать заряд всё равно снижается.

Другая причина — частые перезаряды/недозаряды аккумулятора или его полное разряжение

Автомобильной батарее очень важно сохранять какое-то среднее состояние, без сильных перепадов

Следующая причина скрывается в генераторе, а точнее — в его поломке. В таком случае он может или постоянно перезаряжать батарею, давая слишком большой ток, или наоборот, не быть в состоянии даже поддерживать имеющийся заряд.

Оба варианта говорят о необходимости срочной замены именно генератора.

Последняя в списке неприятных ситуаций — утечка тока: что-то в машине потребляет слишком много энергии даже в те моменты, когда автомобиль заглушен и находится на стоянке.

Это выясняют при помощи того же мультиметра. Для этого потребуется заглушить автомобиль, снять минусовую клему авто с АКБ. Включить мультиметр в режим измерения тока, переключатель установить на 10 или 20 единиц. Один провод подсоединить к минусовой клемме авто, а другой — к минусу аккумулятора.

Если показания будут иными кроме нуля, необходимо по очереди вытаскивать и вставлять все предохранители и реле. Показания обязательно выдадут тот узел, который высаживает аккумулятор.

Проверка аккумулятора — когда ещё можно всё исправить

Когда совершается поворот ключа в замке зажигания — именно аккумулятор обеспечивает импульс, позволяющий завести двигатель. Если аккумулятор совершенно разряжен, то автомобиль вряд ли сдвинется с места.

Конкретно по этой причине важно своевременно отслеживать состояние АКБ своего железного коня, ведь вовремя замеченные неполадки не только позволят избежать поисков «у кого прикурить», но и уберегут от гораздо более крупных проблем

Внешний осмотр

Первым делом тщательно осматривают аккумуляторную батарею. В норме она сухая, чистая и без признаков повреждений.

Плохо, когда:

• поверхность акб сильно загрязнена;
• клеммы окислены;
• корпус батареи имеет повреждения;
• имеются следы электролита.

Любой пункт из перечисленных приведёт к стремительной разрядке аккумулятора.

Внешние загрязнения акб легко удаляются тряпкой (ветошью), смоченной в 6% растворе соды (примерно столовая ложка на стакан). Избегайте намокания контактов, проводов и сильного заливания водой.

Такой же раствор поможет справиться и с окислением клемм — нанесите состав на загрязнённые участки, подождите пару минут и тщательно прочистите щёткой (не металлической!). После процедуры промойте очищенные поверхности дистиллированной водой.

Помните, что такие работы необходимо проводить при заглушенном моторе и снятых с АКБ клемм!

Также не заливайте провода и обязательно выждите время, чтобы остатки влаги испарились.

Изучение внутреннего мира

Проверка акб должна продолжиться замерами электролита. Электролит проверяется по следующим параметрам: плотность и уровень.

Для проверки уровня понадобится стеклянная градуированная трубочка.

Открутите шайбы, закрывающие так называемые банки — секции в акб. Опустите один конец трубочки до упора вниз и закройте пальцем верхний конец. Поднимите трубочку.

Оптимально, если раствор покрывает верхнюю кромку пластин на 10-15мм. Всего жидкости должно быть 30-40мм. Таким образом проверьте каждую секцию.

Следующий этап — проверка плотности электролита при помощи ареометра. Нормальный показатель 1.26 — 1.28 г/см3 при плюсовой температуре.

Показатель будет меньше, если измерения производятся при нулевой температуре, однако это сигнализирует о низком заряде АКБ. В крайне холодную погоду плотность не должна опускаться ниже 1.27г/ см3, в противном случае есть риск замерзания электролита.

Если плотность электролита больше положенных значений, а его уровень ниже, то стоит долить дистиллированную воду.

Важно, чтобы только дистиллят не содержит примесей солей и металлов, которые способны вывести из строя батарею.

Если же плотность незначительно меньше (1.24-1.25г/куб. см.), то доливается электролит. Его можно как изготовить самостоятельно, так и приобрести в специализированных магазинах.

Излишки жидкости удаляются при помощи «груши».

Любые потёки электролита необходимо удалить с корпуса!

Как проверить автомобильный аккумулятор нагрузочной вилкой?

Нагрузочная вилка создаёт краткосрочное короткое замыкание, которое вызывает рассеивание энергии от нагревающегося корпуса вилки, что вызывает, в свою очередь разрядку АКБ.

Методика проверки аналогична – красное с красным, чёрное с чёрным.

Чем меньше снижение напряжения аккумулятора, тем лучше качество и характеристики аккумулятора, и, если напряжение ниже 7В, то батарея неисправна. Нагрузочные вилки бывают ручные и автоматические, в которых задано время нагрузки. Понято, что последние более предпочтительны. Эти девайсы давали более точное представление о состоянии аккумулятора до появления более совершенного оборудования.

Как замерить силу тока и напряжение

Для начала небольшой ликбез по использованию наиболее популярного и недорогого цифрового мультиметра (само собой, от дядюшки Ляо). С его помощью можно измерить величину постоянного и переменного напряжения, силу тока и сопротивление цепи. Некоторые приборы дополнительно позволяют проверить исправность радиоэлементов — диодов, транзисторов, конденсаторов. Сегодня мы его будем использовать для измерения постоянных напряжения и тока.

Цифровой мультиметр (тестер)

На фото цифрами обозначены:

1. цифровой дисплей;
2. секция измерения постоянного напряжения (DCV);
3. секция измерения сопротивления;
4. секция измерения переменного напряжения (ACV);
5. секция измерения постоянного тока (DCA);
6. переключатель режимов;
7. гнездо для измерения постоянного тока на пределе 10 А;
8. гнездо для работы во всех остальных режимах;
9. общее гнездо.

Для того чтобы провести измерения, подключаем к соответствующим гнёздам щупы, переключателем-крутилкой устанавливаем необходимый режим и предел измерений. Всё просто.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопросВажно! Всё очень просто, но требует внимательности при выборе режима и предела измерения. Стоит ошибиться, выставив, к примеру, режим измерения тока или сопротивления, и замерить напряжение, как прибор будет безвозвратно испорчен

Вроде очевидно, но практически каждый хоть раз, но ошибался.

Попробуем при помощи этого прибора проверить напряжение аккумулятора автомобиля. Вставляем провода со щупами в гнёзда 9 и 8. При этом щуп, установленный в гнездо 9, будет минусовым. Устанавливаем переключатель режимов в секцию 2. Автоматически загорается дисплей. Теперь нужно выбрать диапазон измерений. Точнее, верхний предел измерения. Он должен быть не ниже измеряемого напряжения. АКБ автомобиля выдаёт примерно 12 В, поэтому нас вполне устроит предел 20. На нём мы прибор точно не перегрузим. Устанавливаем крутилку на 20 DCV.

Касаемся щупами клемм батареи и считываем показания с дисплея. При этом полярность подключения щупов можно не соблюдать. Если мы перепутали полярность подключения, перед показаниями на дисплее высветится «-». Это нормальный режим работы мультиметра.

Напряжение на клеммах этой АКБ составляет 12,44 В, щупы подключены в правильной полярности

Для проверки работы генератора был выбран предел 200 В

Как измерить силу тока мультиметром? В качестве примера произведём замер утечки тока во время стоянки автомобиля при выключенном зажигании. Поскольку мы не знаем, насколько велик будет ампераж, устанавливаем прибор в режим измерения максимального тока — 10 А. Секция, естественно, DCA (поз. 5 на первом фото). Измерительный щуп переставляем из гнезда 8 в гнездо 7. Щуп в гнезде 9 оставляем.

Выключаем зажигание, обесточиваем дополнительное нештатное электрооборудование, если оно есть (навигатор, видеорегистратор и т. п.). Сбрасываем с одной из клемм аккумулятора наконечник и в разрыв включаем мультиметр. Закрываем двери, ставим автомобиль на охрану. То есть паркуем его для длительной стоянки. Через некоторое время машина «уснёт», и можно считать показания тока утечки с дисплея тестера. На фото ниже ток составляет 330 мА. Это очень много. Либо мы забыли что-то отключить, либо бортовая сеть автомобиля неисправна.

Ток утечки составляет 330 мА, полярность подключения щупов обратная

Проверка при неработающем двигателе

Остальные показатели проверяются при неактивном моторе. Если батарея будет сильно разряжена, машину будет сложно или вообще невозможно завести без альтернативных методов. О нормах уровня заряда было упомянуто в начале статьи.

Есть одна тонкость, которую нужно учитывать, выполняя замеры. Если выполнять процедуру сразу после того, как двигатель был заглушен, уровень напряжения будет выше, чем после простоя машины. Ввиду этого проверять следует во втором случае. Так автомобилист определит, насколько эффективно удерживается энергия в источнике питания.

И напоследок – небольшой, но важный совет от автоэлектрика касательно разряда батареи во время стоянки машины:

Никогда так не делай и не будет проблем. А если это уже сделано, то вот как это можно обнаружить.

Изготовление электролита в домашних условиях

Для данного рецепта понадобится хорошо проветриваемое помещение, средства индивидуальной защиты (как минимум перчатки), неметаллическая посуда, дистиллированная вода и аккумуляторная (серная) кислота в размере 360 мл.

Вначале в ёмкость выливается вода, затем, небольшими порциями и аккуратно, вливается кислота. Смесь тщательно перемешивается на всех этапах. Затем получившуюся смесь отстаивают несколько часов, и электролит считается готовым.

Очень важно вливать именно кислоту в воду, а не наоборот. Из-за разности в плотностях можно получить неприятные последствия химической реакции

После совершённых манипуляций необходимо зарядить при помощи низкого тока. После зарядки замеры повторяют.

Если при измерениях показания отличаются только в одной секции — это сигнализирует о повреждении пластин. Поддержание жизни в такой батарее обойдётся значительно дороже, чем приобретение новой.
