Почему стоит использовать реле контроля напряжения?

Можно выделить несколько основных причин установки данного устройства:

• обрыв на воздушной линии с попаданием линейного провода (L) на нейтральный (N), вследствие чего в здание поступает ток с напряжением 380 В;
• обрыв нейтрального провода (N). Достаточно частое явление, особенно в многоквартирных домах со старой проводкой. Также приводит к повышению напряжения в электросети до 380 В;
• в случае значительного расстояния между зданием и электроподстанцией, вследствие чего напряжение просаживается до слишком низкого значения;
• высокая нагрузка на одной из фаз при подключении высокомощного потребителя. Если в сети недостаточно мощности, может произойти выход из строя электродвигателя.

Принцип действия реле контроля напряжения

Конструкция реле напряжения базируется на специальном микроконтроллере, отвечающем за управление устройством. Микроконтроллер отвечает за подачу сигнала на электромагнитное реле, непосредственно размыкающее и замыкающее цепь.

Микросхема постоянно контролирует напряжение и отправляет соответствующие сигналы на реле. После нормализации напряжения контроллер подает сигнал на включение, причем обычно можно установить определенный период задержки.

Сферы использования реле контроля напряжения

Главная задача прибора – своевременно защитить подключенные к сети устройства от поломки из-за крайне низкого или высокого напряжения. Есть модели реле как для сетей с одной, так и тремя фазами. Прибор нивелирует негативные последствия перепадов напряжения, перекосов фаз, обрыва нейтрального провода.

Реле позволяет обеспечить эффективную защиту абсолютного любого оборудования. Как видно по фото реле напряжения, устройства могут иметь различное исполнение, что позволяет применять их в разных условиях и целях. Особенно актуально его применение при использовании техники, требующей наличия стабильного напряжения.

Классификация реле контроля напряжения

Существуют различные типы реле напряжения, отличающиеся функциями, целями использования и вариантом исполнения. Прежде всего устройства принято классифицировать по типу сети – однофазная или трехфазная.

РНПП-311

Данный вид предназначен для трехфазной сети. Может использоваться с большинством типов электрических потребителей. Обязательный элемент в схемах ABP и управления питания.

РН-101

Автономная модель для однофазной сети. Подключается непосредственно в розетку, выступая промежуточным звеном между ней и прибором. Максимальная нагрузка на реле может составляет 3,5 кВт (16 А).

Нижнее значение напряжения позволяет регулировать в диапазоне от 160 В до 210 В, верхнее – от 230 В до 280 В. Повторное включение прибора можно отложить на промежуток от 5 до 250 секунд.

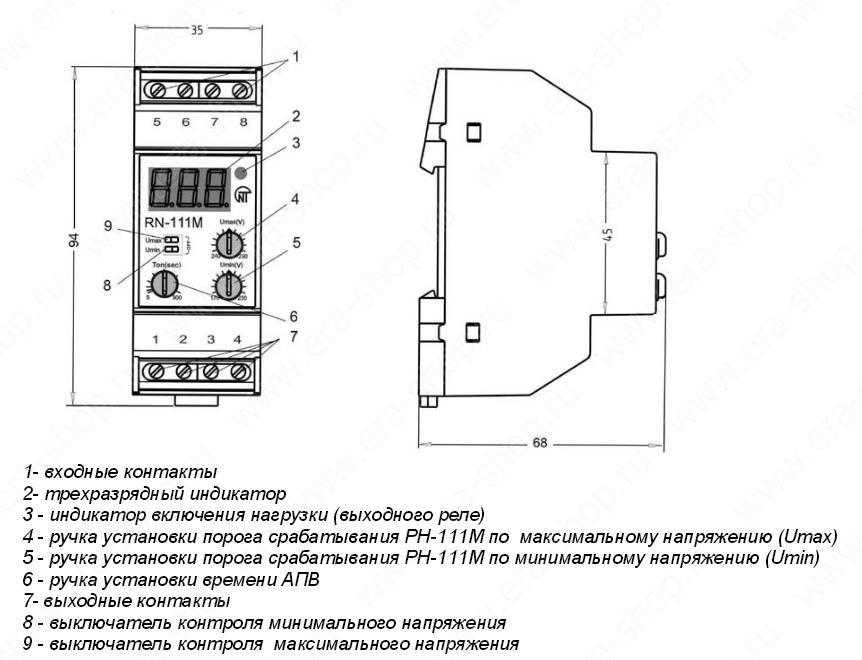

РН-111

Также предназначено для однофазной сети, но монтируется на DIN-рейку непосредственно в щитке. Автоматически отключает потребителей, если нагрузка превышает 3,5 кВт. Если нагрузка выше 3,5 кВт, необходимо использование магнитного пускателя.

Существуют как самые простые, так и более функциональные реле напряжения, такие как ZUBR. Последнее имеет более гибкие настройки, может быть рассчитано на разное количество потребителей (в зависимости от модели), есть даже модели с беспроводным управлением посредством смартфона.

Инструкция, как установить реле напряжения

Если реле предназначено для установки в розетку, никакого дополнительного монтажа оно не требует. Достаточно только настроить прибор по верхней и нижней границам, а также задать задержку. Это делается в соответствии с инструкцией к прибору от конкретного производителя.

В случае с монтажом в щиток, прибор устанавливается после счетчика, разрывая фазу. Нагрузка может идти как напрямую через реле контроля напряжения, так и через магнитный пускатель. Обычно в жилых домах применяют первый вариант.

На корпусе реле для установки в щиток имеется три контактных площадки – нейтральная, а также ввод и вывод на фазу. После монтажа реле в щиток необходимо подключить соответствующие провода к этим клеммам.

Защищает ли РКН от молнии?

Важно понимать, что реле контроля напряжения неспособно защитить от попадания молнии в сеть. Рабочий диапазон РКН варьируется в пределах от 100 В до 400 В (в зависимости от модели)

Разряд молнии может иметь напряжение в несколько тысяч вольт.

Для обеспечения такой защиты используются специальные 4-ступенчатые газовые разрядники. Первая ступень такого устройства монтируется на вводе опоры, а остальные – непосредственно в щитке. Прибор требует обязательного наличия заземления, поскольку разряд будет отведен именно в землю.

Подробнее о каждой функции

• dE1 — Защита от перенапряжения, пониженного напряжения и перегрузки по току, автоматическое отключение / включение. Применение: основной режим защиты.
• dE2 — Защита от перенапряжения, пониженного напряжения и перегрузки по току, автоматическое отключение / ручное включение (кнопки вверх/вниз нажать одновременно два раза по истечению времени задержки). Применение: если есть риск выхода из строя оборудования при автовключении в отсутствии наблюдателей. dE3 — Отключить функции защиты от перенапряжения, пониженного напряжения и перегрузки по току, нагрузка всегда отключена. Применение: при ремонтных работах.
• dE4 — Отключить функции защиты от перенапряжения, пониженного напряжения и перегрузки по току, нагрузка всегда включена. Применение: какое-то оборудование не должно быть случайно обесточено.
• dE5/6/7 — Отключить функции защиты от перенапряжения, пониженного напряжения и перегрузки по току, нагрузка включается / отключается циклически (Таймер). Применение: в теплицах, оранжереях, птичниках, инкубаторах… для вкл/выкл света, нагревателей.
• b9 — Режим подсветки, 1- горит всегда, 2- будет гореть 30 секунд после последнего нажатия кнопки.
• SS — Задержка включения нагрузки после включения питания, 2-255сек.
• Uo — Значение защиты по перенапряжению, 85-300В, можно отключить (off).
• UoH — Значение восстановления по перенапряжению, 85-300В, это значение должно быть меньше значения защиты по перенапряжения или оно будет установлено по умолчанию как значение защиты от перенапряжения −5 В при сохранении. Нагрузка включится когда напряжение станет ниже этого значения.
• UL — Значение защиты при пониженном напряжении, 85-300В, можно отключить (off).
• ULH — Значение восстановления при пониженном напряжении, 85-30В, это значение должно быть больше значения защиты от пониженного напряжения или оно будет установлено по умолчанию как значение защиты от пониженного напряжения +5 В при сохранении. Нагрузка включится когда напряжение станет выше этого значения.
• SU — Задержка отключения по пере/пониженному напряжению, 0.1-60сек. Это означает, если неисправность не устранилась за это время, то отключит нагрузку.
• Io — Значение защиты от перегрузки по току, 1-80А, можно отключить (off).
• IC — Значение защиты от резистивной нагрузки, 0.5-5А, можно отключить (off).
• SI — Задержка отключения от перегрузки по току, 0.1-60сек, это означает, если неисправность не устранилась за это время, то отключит нагрузку.
• SH — Задержка включения нагрузки после отключения защитой по току, 1-512сек. Это означает, что по истечению этого времени РН снова включит нагрузку, но если перегрузка не устранена, снова выключит (когда истечет время задержки).
• OP — Время отключение (после включения) цикл в режимах 5/6/7, 1-999, единица времени отличается в режимах 5/6/7 (5-сек/6-мин/7-час).
• CL — Время включение (после выключен) цикл в режимах 5/6/7, 1-999, единица времени отличается в режимах 5/6/7 (5-сек/6-мин/7-час).
• Er1 — Последние пять записей защиты , показывающих причину включения защиты. Посмотреть можно в функциональном меню, последний пункт, клавишами «вверх» — «вниз».

Вот список возможных причин защиты:

• защита от перенапряжения
• защита от пониженного напряжения
• защита от перегрузки по току
• защита от резистивной нагрузки
• (не видел, если есть возможно сбой РН!) Но на самом деле только две ячейки работают, последние 3-и копируют 2-ю. Таким образом, не пять последних записей причины защиты (Er1-Er5), а только две (Er1-Er2/Er3/Er4/Er5). Поэтому на третий раз цикл начинается заново.

После 7-ми аварийных ситуаций выглядит это как-то так:

Перенос ошибки 0–5

Там работают только две ячейки вместо пяти. В трех последних копируются показания из второй: происходит какой-то новый цикл, а по логике должно постоянно смещаться, когда в первой появляется новое значение ошибки. Хотя это на работоспособность не влияет, но вот такой косяк! Возможно, что-то намудрили в ПО.

Классификация защитных реле напряжения

Такая схема защищает электродвигатель от проблем с подходящим напряжением и от неисправностей пускателя, но остальное оборудование остаётся без защиты

Так, когда напряжение выйдет за дозволенные пределы катушка контактора обесточится, его контакты разомкнуться и отключатся от сети потребители.
Допускается ли установка РН до счётчика электроэнергии?
Это нужно для реализации различных схем, например формирования сигнала для запуска генератора или другой системы бесперебойной подачи электроэнергии в вашем доме, или включения аварийного освещения и отключения важных цепей.
Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями.
Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего.
Материалы: реле напряжения небольшой отрезок провода. Подключение реле в однофазных сетях Разберемся, как подключить однофазное реле в домашней сети В.
Достаточно только в цепи нагрузок выполнить электромонтаж реле напряжения

В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии.
Реле напряжения. Защита от перепадов (скачков) напряжения.

Общие настройки трехфазного реле

Большое значение для дальнейшей работы реле напряжения имеют первоначальные настройки. Порядок их выполнения можно рассмотреть на примере типовой модели VP-380V, представленной на рисунке.

После того как реле подключено к электрической цепи, к нему подается питание. На дисплее будет отражаться вся необходимая информация:

• Мигающие цифры указывают на отсутствие напряжения в сети.
• Если на дисплее появились черточки, это означает изменение чередования фаз или отсутствие какой-то из них.
• Когда параметры электрической сети соответствуют норме, а подключение устройства выполнено правильно, то примерно через 15 секунд контакты №№ 1 и 3 замыкаются, начинается подача питания на катушку контактора и далее – в сеть. То есть прибор уже контролирует состояние всех трех фаз.
• Экран дисплея может мигать очень долго. Это означает, что контактор не включается. Такая ситуация чаще всего возникает из-за ошибки подключения.

Само трехфазное реле напряжения настраивается с помощью двух настроечных кнопок с нанесенными треугольниками, которые расположены справа от экрана. На верхней кнопке треугольник направлен вершиной вверх, а на нижней – вершиной вниз. Чтобы выставить максимальный предел отключения, нажимается верхняя кнопка. В этом положении она удерживается в течение 2-3 секунд. После этого в центральном ряду экрана появится цифра, отображающая заводской уровень. Далее верхнюю кнопку следует нажимать до того момента, пока не установится нужное значение верхнего предела отключения.

Установка нижнего предела осуществляется таким же образом, только в этом случае используется нижняя кнопка. По окончании настройки прибор автоматически перепрограммируется примерно через 10 секунд.

Прочие настройки

В трехфазном реле напряжения имеется много регулировок и настроек. В обеспечении нормальной работы прибора важную роль играет правильная настройка времени повторного отключения.

Справа от дисплея, между кнопками с треугольниками, расположена еще одна кнопка управления и регулировки, с нанесенным значком в виде часов. Ее необходимо нажать и удерживать, после чего на экране появится значение, выставленное заводом-изготовителем. Обычно выставляется временной интервал в 15 секунд.

Важность этой функции проявляется следующим образом. При перепадах напряжения, превышающих предельно допустимые значения, реле выполняет отключение сети

После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках

Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться

После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Это уже известные 15 секунд. Это значение можно изменить, например, в сторону уменьшения. Эта операция производится путем прокручивания контрольной заводской цифры с помощью верхней или нижней кнопки. Цифра на экране будет соответственно увеличиваться или уменьшаться.

Так же просто настраивается перекос фаз – интервал между значениями напряжения на разных фазах. Для настройки нужно одновременно нажать две кнопки с треугольниками. На экране появится цифра 50 В, означающая, что подача питания в сеть прекратится при этом значении перекоса фаз. Нужный параметр выставляется верхней или нижней кнопкой в сторону уменьшения или увеличения.

Реле контроля напряжения 3-фазное

Трехфазное УЗО

Схема подключения трехфазного электродвигателя

Подключение трехфазного двигателя к трехфазной сети

Схема реверса трехфазного двигателя

Схема подключения трехфазного счетчика через трансформаторы тока

Что лучше: стабилизатор vs реле

Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме стабилизатор напряжения. В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.

В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.

Но по сравнению с РКН стабилизатор:

• дороже и шумит;
• более инертен при резких перепадах;
• не имеет возможностей для регулировки параметров;
• занимает гораздо больше места.

При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.

Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля.

Достаточно буквально полусекунды с 350–380 Вт в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.

Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походят на УЗО.

После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.

Отличия реле напряжения от стабилизатора

Можно выделить несколько типов реле напряжения

1. Прибор по типу вилка-розетка. Реле напряжения 220 В устанавливается прямо в разъем розетки и служит для защиты подключенных через него устройств. На данном реле имеется цифровое табло, которое отображает показатели напряжения в данный момент. При помощи кнопок возможно выставление необходимых показателей. Находящиеся внутри электромагнитное реле и выполняет экстренное выключение.
2. Удлинитель-реле напряжения. В принципе это такое же устройство как и предыдущее. Единственное его отличие заключается в том, что при его помощи можно подключить несколько электроприборов.
3. Реле, устанавливаемое на DIN-рейку. Данный вид устройства устанавливается непосредственно в распределительный щит, на входе в квартиру. Благодаря большому диапазону регулировок они могут работать в нескольких определенных режимах. Зачастую применяется однофазное реле напряжения.
4. Трехфазное реле напряжения. Данное реле применяется для защиты оборудования и двигателей использующих соответственно три фазы. Но данное реле довольно чувствительно к любым даже незначительным колебаниям напряжения. Это объясняется тем, что оно призвано оберегать оборудование, в которых даже небольшой перепад способен приводить к потере работоспособности. Таким образом при возникновение перепада даже в 10 В, выключает сразу три фазы.

Видео описание

Видео покажет, как работает реле напряжения однофазное, какое лучше выбрать по результатам тестирования:

Габариты устройства

Все изделия разделены на 3 вида:

• Переходник на одну розетку. Защищает только один, подключенный через него прибор.
• Удлинитель, где розеток может быть от одной до шести. В этом случае защита распространяется уже на целую группу приборов.
• Пакетник на DIN-рейку. Монтируется в общий электрощит и контролирует всю систему электроснабжения квартиры.

Последний вариант реле напряжения 220 В для дома не только самый функциональный. Еще он наиболее приемлем в дизайнерском отношении, поскольку все устройства прячутся из вида. А приборы из двух первых пунктов чаще всего имеют крупные размеры. И выполнить их более компактными, чтобы они не портили интерьер жилища, чаще всего не представляется никакой возможности.

Основа и дополнительные функции

У большинства современной защитной автоматики контроль за напряжением осуществляет микропроцессор. Дешевые аналоги реле работают на основе обычного компаратора. Микропроцессор позволяет реализовать точную настройку прибора. Включая плавную ручную регулировку для порогов срабатывания.

Устройство защиты от перенапряжения Источник psk-remont.ru

Также приборы могут отличаться индикацией. В простые конструкции встраиваются лишь пара светодиодов, которые показывают напряжение на выходе и входе. Все современные модели имеют на корпусе дисплей, демонстрирующий вольтаж. А еще он может показывать заданные пороги срабатываний.

Реле напряжения Zubr (Rbuz)

Примеры подключения

Разбираемся в реле напряжения на 40 А

Вольт контроллер, как говорят специалисты на реле, используется для защиты больших домов, а также промышленных комплексов. Изучать принципы действия необходимо на примере, мы выбрали в качестве такового прибор на 40 А.

Это устройство, предназначенное для защиты электросети, также необходимо как и автомат, но имеет несколько иное предназначение, а именно отслеживание текущего напряжения. Случайные перенапряжения принято считать основной причиной выхода из рабочего состояния дорогого оборудования, чувствительного к помехам сети. Ремонт поврежденной техники обходится хозяину недешево, ведь поломки по причине напряжения не включены в перечень гарантийных случаев.

Такие скачки крайне непродолжительны, всего доли секунд (максимум несколько секунд) до момента срабатывания защитного механизма подстанции. Этого короткого временного промежутка достаточно, чтобы выпалить всю технику. Чтобы представить проблему глобально, взгляните на свои розетки, сколько приборов включено в данный момент? Большинство из них «сгорит» при перепаде без реле напряжения.

Конструктивные особенности реле

Наружная конструкция

Рассматривать конструкцию лучше на живом рабочем примере. Мы выбрали 40 А реле РН-104, выпущенное Новатек Электро. Корпус, как и у большинства других приборов, предназначен для крепления на DIN рейку. Передняя панель имеет индикатор из трех сегментов, по которым можно определить, что в данный момент происходит с электросетью. Прибор имеет три регулятора и столько же клемм, являясь, при этом одним из простейших представителей своего класса электротехнических приборов.

Алгоритм подключения прибора выглядит так:

1. Подключается фаза от автомата.
2. Подключается ноль или второй автомат.
3. Подключается потребление или автоматы.

Выбор во втором и третьем пункте зависит от особенностей целевой электросети и того, строите ли вы сеть с нуля или улучшаете готовую. Подключение производится по краткой схеме отображенной на боку прибора.

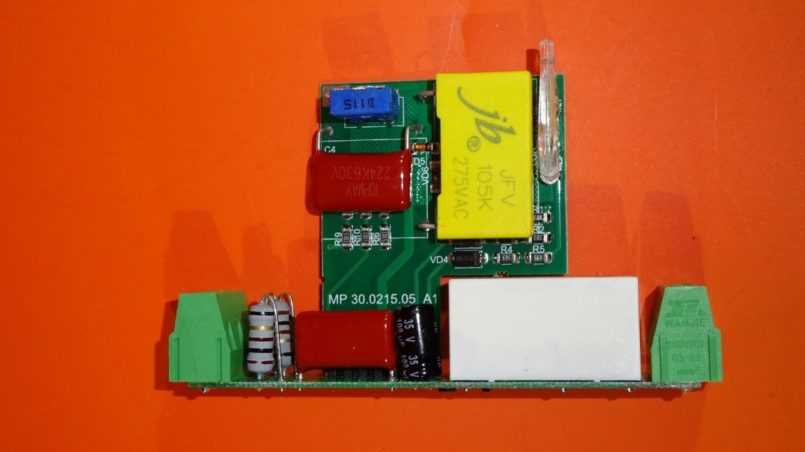

Внутренняя конструкция

Если прибор разобрать, вы убедитесь, что конструкция не столь замысловата. По прибору без крышки можно кое-что понять о его сборке. Так, тонкая аккуратная пайка подскажет нам, что процесс обошелся без человеческого участия. Рекомендуем подбирать приборы, произведенные на предприятиях, где человек участвует лишь в тестовом этапе, а остальное делает производственная линия. Тогда процент потенциального брака заметно минимизируется.

По сути, данное реле являет собой две платы: силовую и управляющую. Первая представляет большое реле на 40 А, что позволяет работать прибору с нагрузками до 9 кВт. Его выводы припаяны к медным поводкам, выводящим соединение на винтовые клеммы.

Настройка реле

Производитель пошел навстречу клиенту и запрограммировал основные функции в форме вариативного меню:

• время реактивизации;
• нижний порог;
• верхний порог.

В данном случае настройка всех параметров производится потенциометром, который просто нужно покрутить и выставить цифру на индикаторе. Полноценные дисплейные индикаторы встречаются лишь на дорогих моделях, а небольшие цифровые установлены почти на все. Самой идеальной настройкой, считаются следующая:

• АПВ — 180 сек;
• нижний порог — 190;
• верхний порог — 245.

В данном приборе есть полезная функция гистерезиса в 5 вольт: при близких к пороговому значениях прибор не включается. Это помогает избавится от непрерывных отключений/включений, когда напряжение в сети колеблется на грани допустимого. В этом случае прибор вводит дополнительный «интеллектуальный» порог и не подключается до нормализации ситуации. Наличие данного функционала стоит уточнять для каждой модели отдельно. Мы считаем, что он очень полезен, потому стоит о нем позаботиться.

Также в качественном реле присутствует механизм контроля плавной просадки сети. Это происходит в момент включения крупных потребителей, вроде утюга, микроволновки, кондиционера. Электросеть квартиры в этот момент просаживается на 50 — 60 процентов, после чего так же плавно восстанавливается, процедура занимает от 8 до 12 сек. Умный прибор умеет распознавать такие моменты и не отключать сеть после включения чайника.

Назначение реле напряжения

Согласно законодательству на поставку электроэнергии заключается контракт. Текст (и ГОСТ) прописывает номиналы, пределы параметров. Потребитель вправе требовать соблюдения условий договора, подать в суд. Право имеет, а прав окажется, у кого больше прав. Популярны поэтому в некоторых областях России реле напряжения.

Упрощенное сокращенное название приборов. Назначение – контролировать главный параметр сети. Напряжение сильно отклоняется от нормы, происходит отключение потребителя. В странах запада вопрос не стоит о  защите, выполняются договоры жестко.

Итак, теперь знаем: реле напряжения в случае эксцессов отключит оборудование, чем  отличается от прочих устройств: источников бесперебойного питания, стабилизаторов. Реле дешевы. Катушка медной проволоки с якорем, усилие размыкания рассчитано на ряд заданных условий. Источники бесперебойного питания в состав включают аккумуляторы, стабилизаторы напряжения строят на основе мощных трансформаторов, целых электронных конгломератов. Рядовому пользователю изыски ни к чему. Давайте перечислим особенности в едином списке, поясним необходимость применения реле напряжения:

Реле контроля напряжения

1. Реле опционально может работать с большой нагрузкой. Поскольку переключения происходят в нештатном режиме, ток велик без ущерба долговечности. Стабилизаторы, в особенности, источники бесперебойного питания имеют ограниченные возможности. Знает любой пользователь персонального компьютера.
2. Реле бесшумны, прочие устройства работают громко. Заметно в ночное время. Если с источниками бесперебойного питания мирятся, щелчки трансформаторов ощутимы, главное, могут звучать непрерывно при нестабильности напряжения сети.
3. Реле контроля напряжения исполняются в удобном корпусе, рассчитанном под установку на DIN-рейку в распределительный щит. Упрощает процесс эксплуатации, поскольку делает возможным централизованную защиту сразу квартиры. В то же время установить так просто источник бесперебойного питания или стабилизатор не удастся.

К достоинствам реле защиты отнесем некоторую долю автоматизации. Типичные образчики позволяют выставить задержку включения на случай вариаций напряжения сети в области порогового. В зависимости от уровня интеллекта оборудования алгоритм в каждом случае будет свой. Производители предоставляют пользователю возможность форсированного включения. Упало напряжения или поднялось выше нормы, но если вернулось быстро к фиксированному значению, не нужно ожидать срабатывания встроенного таймера. Необходимость в форсированном старте возникает при первом включении, оборудование не отличает режим от нештатной ситуации.

Реле напряжения является малогабаритным, сравнительно дешёвым и простым способом защитить своё оборудование от капризов сети. Отказ в функционировании – при определенных устройствах потребители электроэнергии легко выходят из строя. На просторах интернета обмусоливается тема «выгорания» нулевого провода. Полагаем, никто из читателей не сталкивался с такой дилеммой на практике, смысл: при обрыве упомянутого проводника напряжения соседних фаз между квартирами типичного жилого дома оказывается приложенным к бытовым приборам.

Образование обрыва

Иллюстрации иллюстрирует случае. Дом снабжается сетью трех фаз, напряжение относительно земли составляет 230 вольт. Меж ними падает 400 вольт. Типичная схема снабжения электричеством, рвется нулевой провод ниже распределительного щитка на площадке, меж соседними квартирами приложены 400 вольт. Когда приборы соседних обладают одинаковым сопротивлением, потребляя сравнимый ток, напряжение поделится поровну. Не сложно заметить: в результате у каждой окажутся 190 вольт. Ниже нормы, в большинстве случаев отсутствует непосредственная угроза. Аварию заметят, устранят, как представится возможность.

Другое дело, потребляемый ток отличается в разы. Образуется делитель напряжения с неравнозначными плечами, и в самом неблагоприятном случае к нагрузке квартиры может попасть чуть менее 400 вольт. Понятно, такая ситуация несет опасность для большей части оборудования. На Ютуб иллюстрируют при помощи видео, где сгорает лампочка накала. Здесь пригодится реле напряжения, выключающее питание. На каждые три фазы можно поставить два прибора, одна квартира может сэкономить.

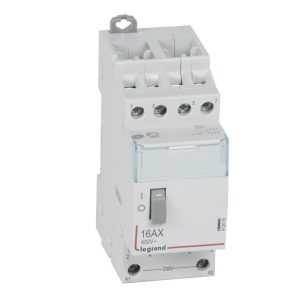

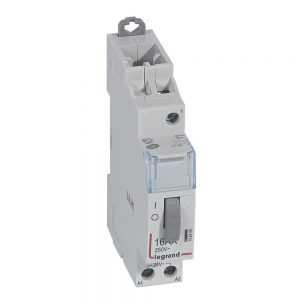

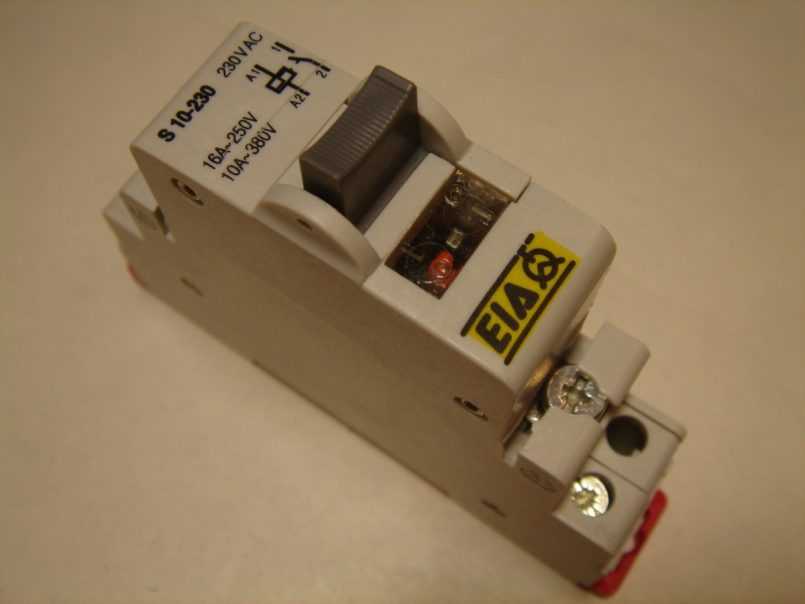

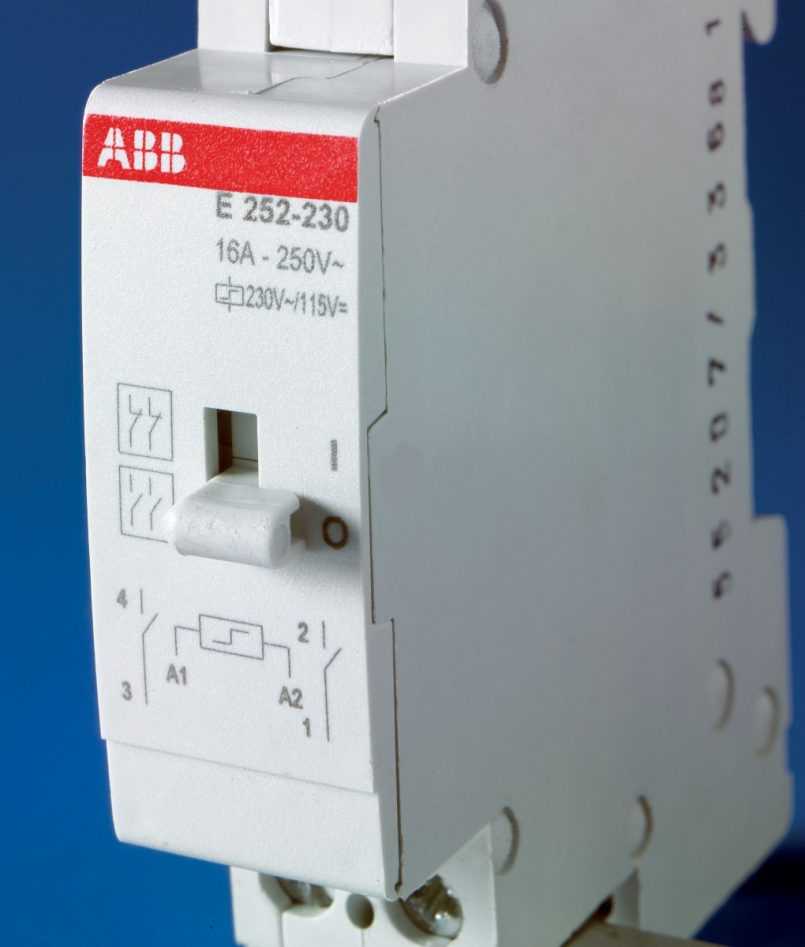

Разновидности и принцип действия импульсных реле (ИР)

Существует две основных разновидности ИР, основанные на несколько различающихся принципах работы. Первая разновидность использует катушку индуктивности цилиндрической формы, выступающей в роли электромагнита при подаче на нее напряжения.

Первичный импульс тока приводит реле в действие, а последующий приводит его в исходное положение за счет храповика. Данный вид импульсных реле имеет название электромеханических, с использованием одной катушки индуктивности.

К этой же разновидности ИР, с небольшими вариациями, относится конструкция с двумя соленоидами. Они соединены между собой удерживающим контакт магнитом. Заряженные током соленоиды находятся в исходном состоянии.

Оба типа реле состоят из сенсорного блока и непосредственно катушки. На катушку может подаваться и переменный, и постоянный ток. Как только его значение превышает определенный порог, за счет катушки происходит срабатывание механизма, замыкающего или размыкающего цепь.

Действие механизма основано на возникающем в катушке под действием тока магнетизме, передающем, по сути, действие от контура к контуру. Устройство работает бесшумно благодаря своему принципу действия.

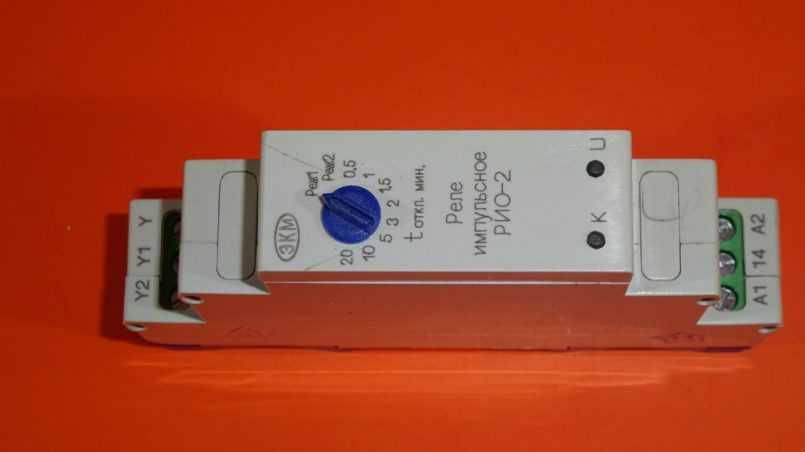

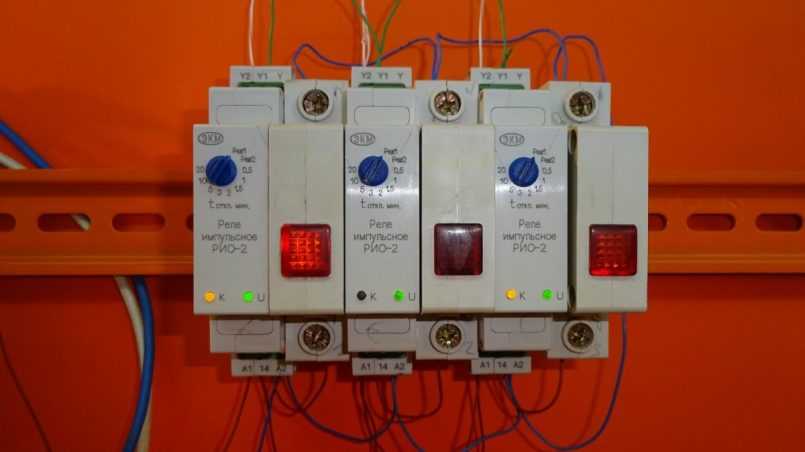

Вторая разновидность импульсных реле производится на основе процессора либо полупроводников, выполняется на печатных платах и имеет название цифровых. По сравнению с электромагнитными, боятся перепадов тока в сети.

Чувствительны к перепадам напряжения и могут стать причиной ложного срабатывания. В связи с этой особенностью, не рекомендуется применять их в цепях с большой длиной проводки.

Имеют либо входной сигнал на определенное напряжение, либо катушку, в зависимости от типа реле. Различные модели различаются между собой количеством выводов, полюсами, номинальным максимальным значением тока, подаваемого на контакты, а также способом монтажа – или в щиток на DIN-рейку, или навесные для потолков и коробок.

Плюсы

• В частном секторе с воздушной ЛЭП и слабым трансформатором (где в среднем 160-180 В) просто незаменимая вещь, особенно в моем случае. Частые скачки при ветре, сварке и т. д. Обычное реле постоянно отключается, потому что нет задержки. Когда стоял TOMZN TOVPD1-63, пришлось установить нижний предел до минимума 145 В и мечтать о таком функционале, как задержка отключения. В TOMZN DDS238-VAP 80А все есть. Поставил 09.09.19 г, пока ветров не было — посмотрю как новое справится! Три месяца — все ОК. Был и шквалистый ветер, вплоть до аварии на основной линии.
• Цена — даже дешевле первого (возможно из-за курса $). TOMZN TOVPD1 — 631,38 руб или $ 14.85. TOMZN DDS238-VAP 80А — 967,13 руб или $14.35. Отечественные аналоги в 2,5–3,5 раза дороже!

Сравнение 2 защитных устройств — РН 106 или УЗМ 51М

При выборе защиты иногда встает вопрос — что лучше, УЗМ 51 или РН 106. Попробуем разобраться.

Реле напряжения РН-106 защищает от перенапряжения электроприборы мощностью до 14кВт. При выходе значений напряжения сети за установленные пределы оно мгновенно отключает потребителей. Включение происходит через заранее установленный промежуток времени после нормализации показателей.

В УЗМ 51, кроме обычной защиты от перенапряжения, есть варисторная защита и некоторые другие особенности:

• Два временных интервала, необходимых для отключения — при перенапряжении > 242…286 В /( 0,2 с) > 300В /( 20 мс), а при пониженном напряжении < 154…198/ (10 с ) < 130В /(100 мс)от 0,2с при 286В до 20мс при 300В верхнего предела защиты и от 10с при 198В до < 130В /(100 мс). Это помогает избежать ложных срабатываний защиты.
• Варисторная защита предохраняет электрооборудование от высоковольтных импульсов и грозовых разрядов. Это не отменяет необходимости установки громоотвода и является дополнительной защитой.
• Включение питания происходит во время перехода напряжения через «0» синусоиды. Это позволяет избежать переходных процессов.

Поэтому УЗМ 51 удобнее в эксплуатации. Оно надёжнее защищает электроприборы, чем РН 106

Подключение УЗМ 51М изображено на следующей фотографии.

Схема подключения УЗМ 51М

Реле напряжения. Защита от перепадов (скачков) напряжения

Совместная установка реле и контактора

Что такое колебание напряжения?

Колебание напряжения – частое явление, приводящее к сгоранию электротехники и ее повреждению. Организации, занимающиеся ремонтом, обслуживанием и модернизацией подстанций, трансформаторов, силовых линий не слишком спешат что-то изменить, улучшить, достичь большей стабильности. С каждым годом становится только хуже.

Причины появления нестабильного напряжения – различны. В основном это неисправность оборудования, повреждение линий электропередач и применение «древних сварочников», перегружающих бытовую сеть.

Обычное колебание напряжение допустимо в пределах 170-240 В. Когда оно выше или ниже, начинаются проблемы: возрастает мощность (сила тока), начинает плавиться и гореть изоляция, выходить из строя электроооборудование и бытовая техника, не рассчитанные на такую нагрузку.

На фоне неразберихи и безответственности появляются аварийные ситуации, провоцирующие появление причин для резких скачков напряжения:

• Появление в розетке напряжения 380 В в результате попадания фазы на нейтральный провод (например, при порыве ветра);
• Когда обрывается или перегорает нулевой провод при низкой нагрузке – напряжение стремится к росту к 400 В;
• Перекос по загруженности сети, ток распределяется неравномерно;
• Сварочные работы, при подключении к электросети трансформатора или выпрямителя.

Защитить свою бытовую технику стало возможным благодаря применению реле напряжения, установленному на схеме ввода электропитания.
