Выбор защиты по характеристикам

Выбираем УЗО по току утечки:

30мА для вводного УЗО (на весь дом);
30мА для защиты розеточных групп;
10мА для детской комнаты, отдельных потребителей (если устанавливаете отдельно на стиралку, холодильник), для ванной комнаты или комнат с повышенной влажностью.

Приборы с током утечки 50 мА и более используются не для защиты от поражения человека (организм не выдержит даже 50мА), а как противопожарную защиту.

Характеристика расцепления (указана на каждом приборе):

АС — приборы, которые реагируют только на синусоидальный (переменный) ток утечки. Такие УЗО дешевые, но менее эффективные. Доказательством служит то, что в странах Европы приборы для защиты с классом АС не используются.
А — реагирующие на утечки переменного и постоянного тока в устройствах, имеющих электронные преобразователи. Универсальный вид. Устанавливайте для сетей, которые питают компьютеры , стиральные и посудомоечные машинки, так как первый тип для них может оказаться неэффективным. Стоят чуть дороже АС.

Одно качественное УЗО лучше, чем несколько некачественных — об этом мы уже говорили выше

Поэтому рекомендуем заострить внимание на таких производителях как:

ABB — серии F200 (тип АС) и FH200 (тип А), номинальный ток 16-125 А, чувствительность 10, 30, 100, 300, 500мА, сечение кабеля до 35 мм2.
Eaton (Moeller) — серии PF4, PF6, PF7 и PFDM ( до 63 А , максимальный ток утечки для противопожарной защиты 300мА, для защиты от поражения человека 30мА).
ETI — серия EFI6-2 (до 63 А, для защиты от поражения до 30мА).
Hager около 10 серий (CDА CDS, FA, CD и пр.) с самозажимными клеммами и без них, на один, два, три и четыре полюса и такое же количество контактов.

Все представленные модели УЗО есть в продаже в интернет магазине электротехники.

Благодарим за помощь в подготовке материала электротехническую компанию «Аксиом-Плюс»

Далее на видео вы можете ознакомиться с тем, как правильно подключить УЗО.

Для того чтобы защитить электрическую сеть дома или квартиры, применяются автоматические выключатели или плавкие предохранители. Эти элементы позволяют избежать возгорания, во время короткого замыкания, но совершенно не способны защитить от удара электрическим током. Изделие для защитного отключения электричества, принцип работы которого направлен на предотвращение утечки тока на корпус устройства, позволяет мгновенно обесточить всю домашнюю сеть, если фазный ток оказался за пределами «разрешённого» участка проводника.

Применение УЗО позволяет защитить не только домашнюю электросеть, но и мощные трёхфазные установки на производстве. Для чего устанавливать такие электротехнические изделия и как это делать правильно, будет подробно рассказано далее.

Как устроено УЗО?

УЗО также называют выключателем дифференциального тока. Назначение остается прежним: отключать цепь при появлении утечки тока. Основным элементом устройства является тороидальный трансформатор с несколькими витками нулевого и фазного проводов, включенных встречно. Результирующее магнитное поле при нормальной работе прибора остается равным нулю. Утечка в землю нарушает баланс, во вторичной обмотке возникает напряжение, при достижении которым определенной величины происходит отключение электрической цепи с помощью пускового и исполнительного механизмов.

Для УЗО нужна заземляющая шина РЕ. В противном случае, когда появляется потенциал на корпусе электроприбора из-за поврежденной изоляции, утечки тока нет, и при прикосновении к нему и заземленным металлическим частям (радиатор отопления, водопроводные трубы) можно получить ощутимый удар током. При этом защитное устройство сработает, но будет лучше, если это произойдет от утечки в землю.

Для надежной работы защитного устройства следует проложить заземление. При работе по такой схеме УЗО разорвет цепь еще до прикосновения к металлическому корпусу оборудования или бытовой техники.

Устройство УЗО

Ниже, представлена наглядная схема устройства УЗО, к основным узлам которого относятся:

1.Трансформатор дифференциального тока

2. Электромагнитное реле

3. Механизм расцепителя электрической цепи

4. Механизм проверки

Под номером «5» указана нагузка, это может быть любой электроприбор, например водонагреватель или стиральная машина.

Теперь давайте рассмотрим, как эти элементы участвуют в работе УЗО, как обеспечивается заложенный принцип действия.

Фазный и нулевой проводники являются встречно включенными обмотками дифференциального трансформатора (1), в штатном режиме работы, при отсутствии утечек, они наводят в сердечнике трансформатора равные, встречно направленные магнитные потоки.

Соответственно, их суммарный магнитный поток равен нулю, как и ток. При этом электромагнитное реле (2), подключенное к вторичной обмотке трансформатора, находится в состоянии покоя.

В случае же, когда происходит утечка электрического тока, по фазному и нулевому проводнику будут протекать различные токи, что вызовет неравенство встречных магнитных потоков на магнитном сердечнике дифференциального трансформатора (1) и образование тока во вторичной обмотке.

При достаточной величине образовавшегося тока, срабатывает электромагнитное реле (2) и воздействует на механизм расцепителя (3), который разорвет электрическую цепь.

При нажатии кнопки ТЕСТ, электрический ток с фазного провода, пройдя сопротивление, попадает на нулевой провод обмотки трансформатора, минуя измерительный трансформатор. В результате чего, ток на входящем фазном проводе и исходящем нулевом получится разным, на вторичной обмотке образуется ток небаланса, запускающий механизм отключения электрической цепи.

Эта схема довольно точно описывает устройство УЗО и, хотя внутренняя конструкция узлов, в зависимости от модели и производителя, может различаться, общий принцип работы остаётся неизменным.

Теперь, зная внутреннее устройство, вы легко сможете определить УЗО на однолинейных схемах электрощитов, ведь в его условном обозначении присутствуют все описанные выше элементы.

Принцип действия устройства защитного отключения

Принцип работы устройства защитного отключения основан на фиксации токовых утечек «на землю» и своевременном отключении напряжения при возникновении подобного состояния. При нормальном значении напряжения в сети, отсутствии утечек и скачков, сила тока на входе и выходе прибора будет одинаковой. Их отличие будет заключаться лишь в противоположном направлении. Определение самого факта утечки определяется по разнице значений входящего и выходящего тока.

При наличии токовой утечки, например, при пробое на корпус оборудования, человек, соприкасаясь с ним, превращается в своеобразный проводник тока на землю. В результате, значение тока, возвращающегося в УЗО по нейтральному проводу, снижается. К такой же ситуации приводит нарушение целостности изоляционного покрытия, возникающее в электроприборах и оборудовании.

Разница входного и выходного тока регистрируется трансформатором с кольцевым сердечником. Фазный и нейтральный проводники размещаются внутри трансформатора и выполняют функцию первичного витка обмотки. Подключение вторичной обмотки сердечника осуществляется к механизму, который размыкает контакты, разрывает цепь и предотвращает дальнейшее течение тока. При повреждении изоляционного покрытия, образование отводящего контура происходит независимо от того, касается человек токоведущих частей или нет. В любом случае устройство срабатывает и размыкает электрическую цепь. Это и есть ответ на вопрос: что такое УЗО в электрике.

Современные УЗО предназначены для работы в двухфазных и трехфазных сетях. Последний вариант отличается наличием системы слежения. Она контролирует и фиксирует изменения нагрузки, когда напряжение неравномерно распределяется по фазам. Исправление ситуации осуществляется путем восстановления симметрии в каждой из них.

Устройство УЗО автомата

Главным компонентом УЗО является дифференциальный трансформатор. Если дифференциальный ток превысит значение отключающего дифференциального тока или равен ему произойдет размыкание электрической цепи.

Линейный и нейтральный проводники от источника питания подключаются к контактам в верхней части устройства, нижние контакты — соединяют УДТ с внутренней электросетью. При включении тумблера контакты замыкаются, и УЗО пропускает ток. Соленоид внутри устройства удерживает контакты в замкнутом состоянии после того, как тумблер отпущена. В нормальном состоянии ток линейного проводника, равен току нейтрального проводника, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора ЭДС (электродвижущая сила) отсутствует.

Ток замыкания на землю приводит к нарушению баланса в дифференциальном трансформаторе (часть тока протекает через тело человека обход трансформатора). Дифференциальный ток в первичной обмотке дифференциального трансформатора приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством, которое отключает питание соленоида и контакты размыкаются под действием силы пружины.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (тест) позволяет проверить работоспособность устройства путем пропускания небольшого тока через оранжевый тестовый провод. Тестовый провод проходит через сердечник дифференциального трансформатора, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников. Если УЗО не отключилось, значит оно неисправно и должно быть заменено.

Схемы подключения ВДТ

Питание (электричество) можно подавать, как на нижние, так и на верхние контакты УЗО – это утверждение относится ко всем ведущим производителям электромеханических УЗО.

Пример из инструкции для УЗО ABB F200

Я разделяю схемы подключения УЗО на 2 вида:

1. Это стандартная схема подключения, одно УЗО один автомат. Помним, что УЗО выбирается с номинальным током на ступень выше, чем автомат? Если автомат у нас на кабельной линии 25А, то УЗО следует выбрать на 40А. Ниже показан пример схемы подключения УЗО для электроплиты (варочной поверхности).

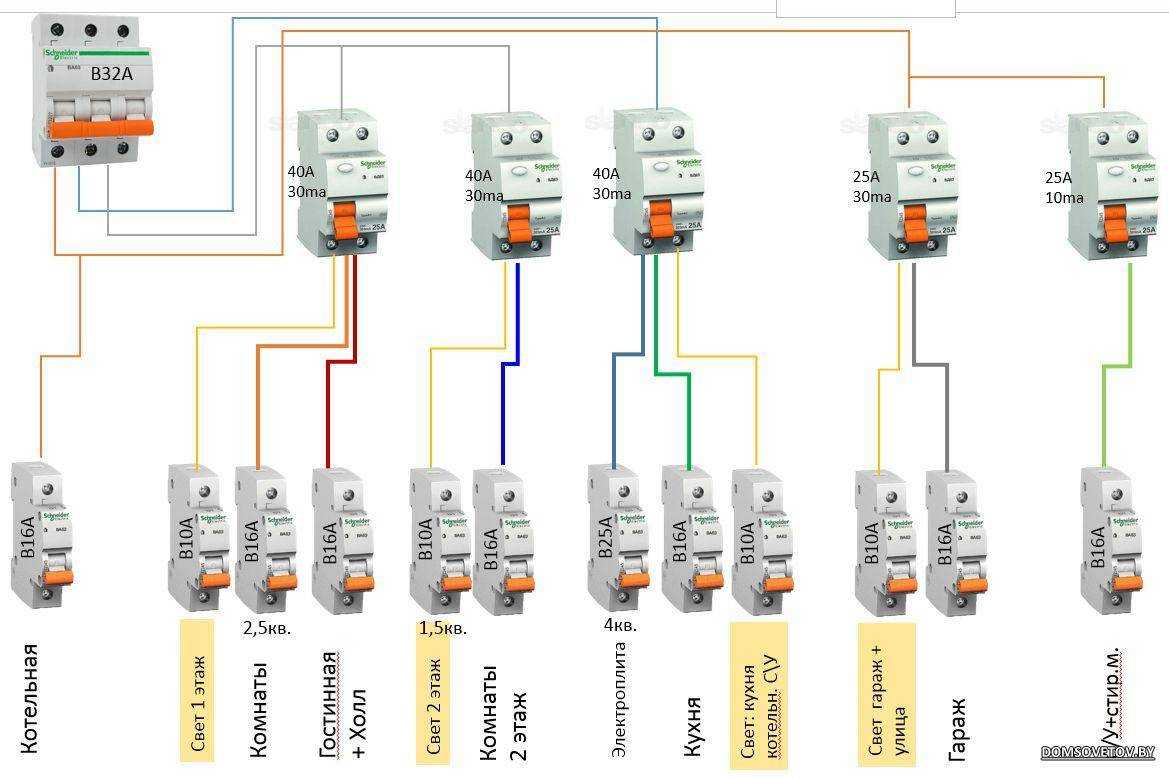

Но, если у нас квартира или частный дом, где кабельных линий штук 20-30, то щиток у нас по первой схеме подключения будет огромных размеров, да и стоимость его выйдет, как бюджетная иномарка)). Поэтому производителями допускается установка одного УЗО на группу автоматов. Т.е. одно УЗО на несколько автоматов

Но здесь важно соблюдать следующее правило, сумма номинальных токов автоматов не должна превышать номинальный ток УЗО. Если у нас УЗО на три автомата, например автомат 6 А (освещение) + 16 А (розетки в комнате)+16 А (кондиционер) = 38 А

В этом случае мы может выбрать УЗО на 40 А. Но не стоит «навешивать» на УЗО более 5 автоматов, т.к. любая линия имеет естественные утечки тока (соединения кабелей, сопротивления контактов автоматов, розетки и т.д.) в итоге получите сумму утечек, которая превышает ток отключения УЗО, и оно у вас будет периодически срабатывать без видимой на то причины. Или если установить перед УЗО автомат с меньшим номинальным током, то можно “цеплять” к УЗО автоматы, не задумываясь об их номинальных токах, но, конечно, помним, что более 5-ти автоматов подсоединять к УЗО не следует, т.к. сумма естественных утечек тока в кабелях и приборах будет высока, и близка к уставке УЗО. Что приведет к ложным срабатываниям. Из данной схемы видно, что сумма номинальных токов отходящих автоматов 16+16+16=48 А, а УЗО у нас на 40А, но перед УЗО у нас стоит автомат на 25А и в этом случае УЗО у нас защищено от сверхтоков. Данная схема позаимствована из статьи, где я менял автоматы и УЗО в квартирном щитке.

Схема подключения трехфазного электродвигателя

Собственно ничего сложного в этом нет, для корректной работы трехфазного УЗО нулевой проводник мы подключаем на нулевую клемму УЗО со стороны питания, а со стороны двигателя она остается пустая.

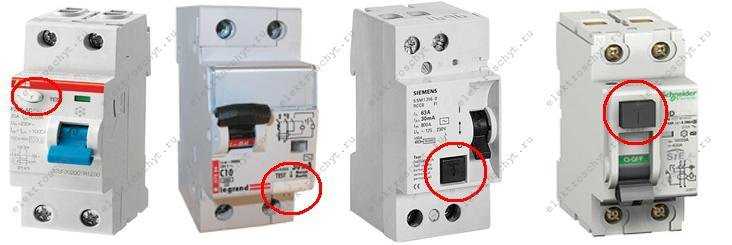

УЗО следует проверять не реже, чем 1 раз в месяц. Делается это достаточно просто, достаточно нажать на кнопку “ТЕСТ”, которая есть на любом УЗО.

УЗО обязано отключиться, делать это следует при снятой нагрузке, когда выключены телевизоры, компьютеры, стиральная машинка и т.д., чтобы лишний раз не “дергать” чувствительное оборудование”.

Мне нравятся УЗО АББ, у которых как и у выключателей АББ серии S200, есть индикация включенного (красный цвет) или отключенного (зеленый цвет) положения.

Также, как у выключателей ABB S200, есть по два контакта на каждом полюсе сверху и снизу.

Спасибо за внимание

if (w.opera == «») {
d.addEventListener(«DOMContentLoaded», f, false);
} else { f(); }
})(window, document, «_top100q»);

Шаг №10 Производитель

Здесь мы не будет советовать конкретный бренд, хороших фирм и так достаточно, и все они на слуху:

ABB

Schneider

Hager и т.п.

Самое главное в этом деле, чтобы все УЗО в вашем щитке были от одного производителя, а не представляли из себя “сборную СССР”.

На этом выбор можно считать завершенным. Когда вы определились с количеством, токами утечки, номинальным током и другими многочисленными параметрами, представленным в пошаговом чек-листе, можете смело идти в магазин и говорить продавцу конкретные характеристики требуемого аппарата защиты.

https://youtube.com/watch?v=HBOuHPYQ0uw%3F

Производители

Официального рейтинга производителей УЗО не существует, поэтому следует ориентироваться на отзывы практикующих электриков. Как правило, при сборке «навороченного» щита, специалисты рекомендуют использовать продукцию трех европейских фирм:

ABB (шведско-швейцарская компания);
Legrand (Франция);
Schneider Electric (Франция).

Компания Schneider Electric («Шнейдер Электрик») разработала линийку устройств Easy9, относящихся к среднему ценовому сегменту.

Дифференциальный выключатель EASY 9 (УЗО) 2П 63А 30мА (артикул EZ9R34263). Устройства Easy9 относятся к среднему ценовому сегменту, но при этом отличаются качеством, надёжностью и удобством использования, свойственным аппаратуре верхнего ценового сегмента

Многих электриков не устраивает качество продукции таких компаний, как IEK, TDM, DEKraft, EKF.

Для чего нужно УЗО в квартире

В старых многоквартирных домах, нередко в электропроводке отсутствует третий защитный проводник, в котором должно находиться заземление. При такой схеме электромонтажа, мощные приборы, «масса» которых соединяется с заземляющим выводом розетки, не оказываются защищены, и если произойдёт утечка фазного тока на корпус, то прибор может представлять серьёзную угрозу для жизни и здоровья.

Если установить УЗО в квартире, не оснащённой заземляющим проводником, то при утечке электричества, домашняя электропроводка не будет автоматически отсоединена от общей сети.

Как правило, воздействие тока, при прикосновении человека к корпусу прибора, в этом случае будет составлять ничтожно малое время, поэтому негативное проявление опасного напряжения, практически не наблюдается.

Для чего нужно УЗО в квартире, теперь понятно, но для чего использовать данное устройство для частного домовладения?

Причины возгорания электропроводки

Причинами возгорания электропроводки могут являться:

Нагрев проводников (локальный или на протяженном участке) из-за перегрузки.
Искрение в месте плохого электрического контакта (в соединениях, на клеммах электроприборов и аппаратов)
Утечка с неизолированных участков цепи (в соединительных, ответвительных и проходных коробках, распределительных щитах, электрических аппаратах).
Горение электрической дуги на каком-либо участке цепи, вызванное током короткого замыкания.
Повреждения изоляции кабеля.

Повреждения изоляции кабеля могут происходить по следующим причинам:

Электрические — от перенапряжения и сверхтоков.
Механические — удар, нажим, сдавливание, изгиб, повреждение инородным телом.
Воздействие окружающей среды — влажность, тепло, излучение (ультрафиолет), старение, химическое воздействие.

Развитие короткого замыкания из тока утечки, приводящее к возгоранию, происходит следующим образом:

В месте микроповреждения изоляции между находящимися под напряжением проводниками начинает протекать крайне малый точечный ток.
Под воздействием влажности, загрязнения, проникновения пыли с течением времени образуется проводящий мостик, по которому протекает ток утечки.
По мере ухудшения состояния изоляции, начиная со значения тока примерно 1 мА, постепенно происходит обугливание проводящего канала, возникает «угольный мостик», и происходит непрерывное возрастание тока.
При значениях тока утечки 150 мА, что соответствует мощности 33 Вт, возникает реальная опасность возгорания за счет нагрева теплом, выделяемым в месте повреждения изоляции, различных легко воспламеняемых материалов.

Выбор ВДТ по номинальному току

Такие известные производители, как ABB и Шнайдер Электрик, выпускают модульные УЗО, которые устанавливаются на дин-рейку, с номинальными токами на 16, 25, 40, 63 А. Номинальный ток УЗО показывает величину тока, которую УЗО может пропускать сколько угодно долго. Вот исходя из этой линейки номинальных токов, и следует выбирать УЗО для электрощита в квартиру или частный дом.

Важно знать, что УЗО не имеет защиты от сверхтоков (токи короткого замыкания, перегруз) и поэтому его следует всегда защищать автоматическим выключателем, номинальный ток которого меньше или равен номинальному току УЗО – это по правилам. Но я подбираю УЗО по-другому, строго на ступень выше автомата

Объясню почему, автомат, как известно пропускает ток до 1,13 от I ном. бесконечно долго, а в интервале от 1,13-1,45 I ном. в тчение 1 часа. Предположим выбрали мы автомат на 25А и УЗО тоже на 25А. В итоге, в течение целого часа УЗО, которое рассчитано на 25А будет пропускать ток величиной 25*1,45=36А, что будет с УЗО в этом случае я не знаю, но думается, что УЗО на 25А с высокой вероятностью сгорит.

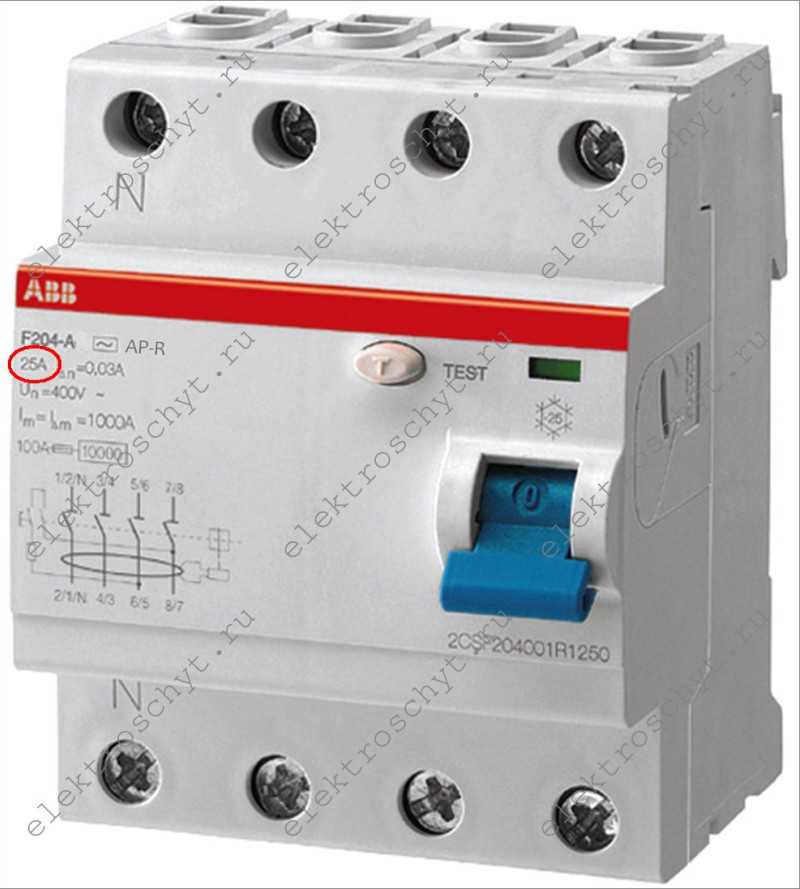

Номинальный ток УЗО указан на его лицевой части.

Встречаются УЗО на номинальные токи и 32А, и 50А, но это китайские УЗО, серьезные бренды, такие как ABB, Шнайдер Электрик или Легранд, УЗО такого номинала не выпускают.

Расскажем про УЗО: что это такое и как работает

В наш век высоких технологий люди со всех сторон окружены огромным количеством приборов и устройств, работающих при помощи электроэнергии. А чем больше их число, тем выше вероятность поражения человека электрическим током. Во избежание этого было изобретено УЗО. Что это такое и для чего нужно, мы подробно расскажем в этой статье.

Назначение

Устройство защитного отключения (УЗО) предназначено для дифференциальной защиты человека от поражения электрическим током при касании корпуса электрооборудования (бытовых электроприборов), который при нарушении изоляции оказался под напряжением.

Когда УЗО срабатывает

Продолжим рассказ об УЗО. Что это такое и как работает? Через человека, прикасающегося к находящемуся под напряжением корпусу электроприбора, начинает протекать электрический ток. Когда он достигает величины 30 мА, происходит отключение УЗО. В результате этого напряжение автоматически отключается от поврежденного оборудования. При этом человек ничего не чувствует, так как болезненные ощущения возникают при гораздо больших токах (от 50 мА). Смертельным для человека является ток в 100 мА.

Из чего состоит УЗО

Устройство защитного отключения включает в себя трансформатор тока, исполнительный механизм (реле и система ломающихся рычагов), схему самотестирования. Более совершенные устройства содержат в своей конструкции систему электромагнитной и обратнозависимой от величины тока отсечки (защита от токов короткого замыкания и от перегрузки).

Принцип работы УЗО

Что это такое? Каким образом это устройство приводится в действие? Сейчас расскажем обо всем этом максимально подробно. В основу действия УЗО заложен принцип работы трансформатора тока (ТТ). Фазные и рабочий нулевой проводники проходят через трансформатор тока. При нормально действующем оборудовании (с неповрежденной изоляцией) величины токов, протекающих по ним, равны по величине, но обратны по направлению. В результате этого они индуцируют магнитные потоки в обмотке ТТ, одинаковые по величине, но обратные по направлению, которые полностью компенсируют друг друга (на концах вторичной обмотки ТТ отсутствует напряжение). При нарушении изоляции оборудования часть тока фазного проводника утекает на землю через заземляющий проводник (если корпус прибора заземлен) или через человека, прикоснувшегося к этому электроприбору. В результате этого величина тока, протекающего по нулевому рабочему проводнику, становится меньше идущего по фазному. Это приводит к тому, что магнитные потоки в обмотке трансформатора становятся разными по величине. В результате на концах обмотки ТТ появляется напряжение. Через реле, подключенное к ним, начинает протекать ток. При достижении разницы величин в 30 мА срабатывает реле, приводящее в действие систему ломающихся рычагов. Оборудование отключается.

Включение УЗО

Оно производится только после выявления и устранения неисправности электрооборудования, приведшей к срабатыванию устройства, путем нажатия на взводящие рычаги.

Заключение

В этой статье мы достаточно подробно познакомили вас с УЗО: что это такое, как работает и для чего применяется. Надеемся, эта информация вам пригодится.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Противопожарное УЗО: до или после счетчика.

Уважаемые профи! Приходил электрик из УК, внес лепту в монтаж щитка. Внесите ясность, пожалуйста, противопожарное УЗО 63А* 300 мА должно быть установлено до счетчика или после ? Счетчик в квартирном щитке . Если до счетчика и в квартирном щитке — на УЗО должна быть пломба? Если УЗО противопожарное поставить после щитка , то оно не защищает счетчик и ввод? так куда его ставить? Помогите разобраться. Спасибо.

Мастеров онлайн: 475 Заказов в неделю: 2 860 Предложений в сутки: 1 321

УЗО ставить до счётчика, соответственно доступ к его клеммам должен быть закрыт, если этого хочет УК.

УЗО не защищает сеть от короткого замыкания, а защищает человека от поражения эл. током, поэтому ничего страшного если оно будет стоять после счетчика. А для защиты счетчика и ввода у вас стоит автомат в этажном щите.

С вводного автомата фаза и рабочий ноль заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, как правило, устанавливается противопожарный УЗО (устройство защитного отключения). Клеммы вводного автомата закрывают и пломбируют (одновременно со счетчиком). Противопожарное УЗО защищает только от значительных токов утечки, которые могут привести к возникновению пожара, а не защиты защиты человека от поражения элек. током. Поддерживаю высказывание Сергея Евгеньевича

ставится только после счетчика.предназначено для защиты от утечек тока. ,то есть оно не считок а потребителей тока

ТОЛЬКО. после счетчика. УЗО не должен защищать прибор учета.

Противопожарное УЗО в квартире нафиг не нужно. Но если есть желание поставить, то в этажном щите, после счетчика.

спасибо за ответ, но счетчик то в квартире

вы если боитесь, что счётчик коротнёт, то поставьте 2-х полюсный авт. выключатель(1 фазный) до счётчика, только его придётся ставить в отдельный бокс и пломбировать, а узо можно и после

Противопожарное УЗО следует устанавливать в Этажном щите, а если его установить в квартирном щите — то оно уже автоматически перестает быть противопожарным.

В ПУЭ рекомендуется установка противопожарного, но не требуется. Это обусловлено тем, что не у каждого потребителя установлены устройства защитного отключения на групповые линии. Вот и предлагают установку на вводе в этажных щитах УЗО с током срабатывания от 100 мА до 300 мА. Подрядные организации, которые обслуживают внутренние электросети, заинтересованы в увеличении объемов работ, так как это дополнительные деньги и увеличение сметной стоимости. Лично я никогда не устанавливаю пожарное УЗО на вводе, так как считаю это бессмысленным делом, излишняя растрата денег. 7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

УЗО защищает от поражения человека, а не счётчик. перед счётчиком устанавливают Автомат и пломбируют. Возможно вы путаете УЗО с Дифавтоматом?

ПУЭ, пункт 7.1.64 регламентирует установку перед счетчиком КОММУТАЦИОННОГО АППАРАТА. какой именно это должен быть аппарат (предохранитель, автомат, УЗО, рубильник и т.д и т.п.) не регламентируется.

Электрику из УК можно рекомендовать для защиты установить УЗО в главный распределительный щит, или перенести туда прибор учета. В квартирном распределительном щите все защитные и другие утройства, устанавливаются после прибора учета.

Здравствуйте! Установить необходимо после счетчика, пломбы быть на УЗО не должно(Да и поставить ее некуда там).Перед узо не ставится цель-защиты счетчика и вводного автомата, перед УЗО ставится цель-измерить сколько тока пришло и сколько ушло и, в случае если тока пришло больше чем ушло, обесточить участок, за который отвечает УЗО.Данный тип УЗО необходимо ставить после автомата ,который идет после счетчика(И как правило находится в квартире).Обратите внимание, что данное узо не защищает от поражения человека током, необходимо довить в щиток УЗО со срабатыванием в 30мА

«пломбы быть на УЗО не должно(Да и поставить ее некуда там).» Это верно. Пломбу ставят на бокс, в который устанавливается УЗО, и который в свою очередь устанавливается в щит учёта. Хотя на сегодняшний день выпускаются и УЗО, и автоматические выключатели с защитными крышками на каждый контакт и с возможностью установки пломбы на них, дабы предотвратить несанкционированное подключение на контактах устройства. Например EKF делают такие приборы. КЭАЗ так же. Думаю, бытовая линейка Шнайдера тоже подтянется.

Узо требуется ставить после счетчика. Тем более на 63а,оно и будет вводным автоматом. А счетчик защищен автоматом на РЩ. Хотите могу более подробно проконсультироваться?

Что такое противопожарное УЗО

Умные головы придумали как использовать принцип работы УЗО не только для защиты человека от поражения электротоком при повреждении изоляции. То же устройство можно использовать для предотвращения пожаров. Конструктивно они ничем не отличаются, просто рассчитаны на большие токи утечки.

Как работает УЗО в этом случае? Как известно, при протекании токов температура проводников повышается. При достаточной силе тока нагрев может быть настолько большим, что способен вызвать пожар. Если на вводе в дом поставить аппарат с током утечки 100 мА и выше, человека от поражения электротоком оно не спасет, а вот возникновение пожара очень даже может предотвратить. Как? Вполне может статься, что одно из устройств защиты окажется неисправным. Изоляция фазы будет испорчена, что рано или поздно приведет к пожару. Может оказаться так, что повреждение окажется на незащищенной части линий. Вот в этом случае противопожарное УЗО отключит питание. Это будет значить, что «утекать» стало слишком много и надо провести ревизию проводки: измерить изоляцию, проверить нагрев и т.д.

После счетчика ставят противопожарное УЗО

Ставится противопожарное защитное устройство после счетчика. Если говорить о параметрах, минимальный отключающий ток — 100 мА. Тип — лучше селективный, а вот время выдержки выбирайте сами. Селективность спасет от ложных срабатываний. Ниже, после противопожарного УЗО, ставят защиту на линии, выбирая отключающий ток утечки в зависимости от типа нагрузки.

Если следовать ГОСТу, то на линии освещения, расположенные в помещениях с нормальными условиями эксплуатации установка защитных устройств необязательна. То есть, на линии, которые ведут к освещению, «персональные» УЗО и автоматы можно не ставить.
