Датчик холла: устройство, принцип работы и назначение

Назначение и принцип работы датчика Холла

Датчик Холла берет название от фамилии изобретателя, который в 1879 г открыл гальваномагнитное явление. Его суть заключается в возникновении разницы потенциалов при помещении проводника в магнитное поле, что вызывает поступление на него постоянного электрического тока. Датчик использует описанный выше эффект в условиях установленного под напряжением внутри прибора проводника, на который воздействует магнитное поле, пересекающее его поперек, и создает электродвижущую силу.

Принцип работы устройства основан на фиксации присутствия или отсутствия магнитного поля. При достижении силы индукции определенного значения, датчик показывает наличие поля. Если показатель ниже установленного значения, датчик указывает на его отсутствие. Чувствительность прибора определяется способностью фиксировать магнитное поле различной индуктивности, и может изменяться в зависимости от необходимых требований.

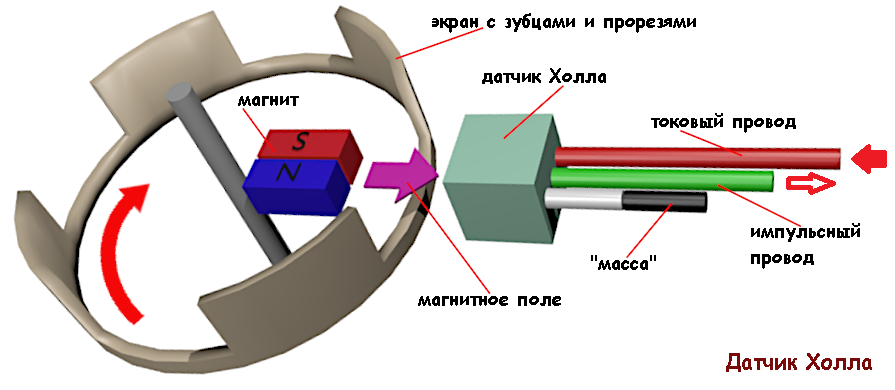

Автомобильный датчик Холла предназначен для измерения импульсов, на основании которых электроника блока управления зажиганием дает команду образования искры в необходимый для этого момент. Конструктивно прибор состоит из следующих частей:

1. Постоянного магнита.
2. Стального экрана с несколькими прорезанными отверстиями.
3. Полупроводниковых пластин.

Из датчика выходит разъем, содержащий 3 клеммы:

1. Первый выход соединяется с «массой».
2. Второй предназначен для подключения напряжения 6 В.
3. Третий подает преобразованный импульсный сигнал в коммутатор.

В большинстве случаев датчик располагают на трамблере. Он определяет момент подачи искры и используется вместо контактов. Существует цифровая модификация датчика, которая бывает биполярная и униполярная. Первый тип срабатывает при смене полярности, а второй при появлении поля.

Типы и сфера применения

На сегодняшний день существует несколько видов датчиков, которые работают по принципу Холла. Условно они делятся на два типа: цифровой и аналоговый.

Аналоговый датчик холла – самое первое устройство данного типа. Функционирование прибора зависит от силы магнитного поля: чем оно сильнее, тем больше напряжение будет вырабатывать сердечник. В автомобилях такие датчики сейчас не используются, потому что они имеют большие габариты и не всегда эффективную конструкцию.

Элемент аналогового датчика Холла

Цифровой датчик холла часто используется в автомобилях и может быть униполярным и биполярным. Вот их основные отличия:

• Униполярный датчик холла активируется, когда магнитное поле нарастает, а при снижении его силы, устройство выключается;
• Биполярный датчик холла реагирует не на саму силу магнитного поля, а на его полярность. При смене полюсов устройство включается/выключается.

Оба вида относятся к типу линейных датчиков холла. Но в категорию цифровых устройств также входит оптический датчик холла. В отличие от классического устройства, этот прибор не реагирует на магнитное поле. В нем установлен фотоэлемент, который фиксирует положение лопастей вращающегося ротора или вала намного эффективней.

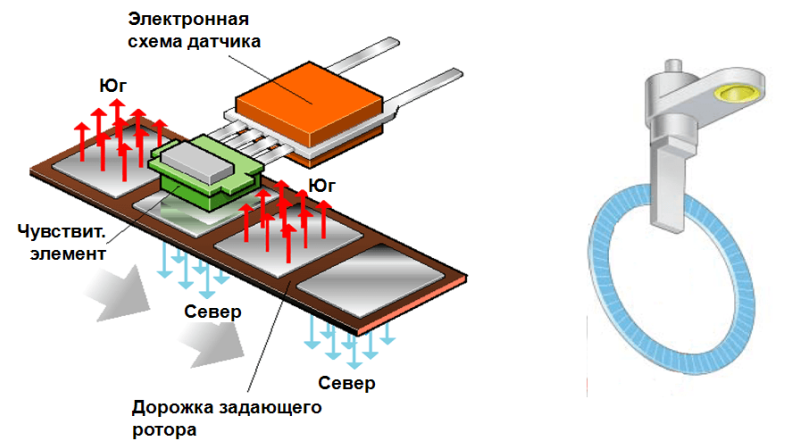

Элемент цифрового датчика Холла

Плюсами такого типа датчиков являются:

• Не боится резкой перемены магнитного поля;
• На него не влияет магнитное поле генератора;
• Дольше работает в области действия переменного магнитного поля;
• По сравнению с классическим магнитным датчиком холла меньшая чувствительность к скачкам напряжения;
• Точнее фиксирует положение зубцов коленвала или другого вращающегося вала, что делает систему зажигания более эффективной.

Помимо привычной сферы применения (в системе зажигания и в некоторых автомобилях для контроля фаз газораспределения) датчики холла также используются для замеров силы тока, вибраций или углов поворота. Такие устройства работают как с переменным, так и с постоянным током.

В автомобилях в основном используются цифровой тип датчиков, которые фиксируют наличие и отсутствие магнитного поля определенной величины. По этому принципу срабатывают разные датчики скорости и положения.

Датчики, работающие по принципу Холла, также нашли свое применение и в электротранспорте. Так, их устанавливают для того, чтобы фиксировать и контролировать ток в электродвигателе в процессе езды, а также регулировать заряд/разряд АКБ.

Дополнительная информация

При диагностике датчиков в автомобиле следует проверять сопряженные узлы. Например, причиной плохой работы зажигания может стать влага в контактах или надломленная жила в жгуте проводки. Некоторые владельцы сталкиваются со скрытыми дефектами в блоках управления (окислением или отгоранием дорожек на печатной плате). Чрезмерный износ шестерен привода распределителя может стать причиной периодических сбоев в системе зажигания.

При некорректной работе датчика на машинах с распределенным впрыском топлива в память контроллера записываются ошибки. После проведения ремонта возможно включение предупредительных ламп в комбинации приборов. Для сброса кодов необходимо отключить аккумулятор от бортовой сети на 5–7 минут. Если процедура не помогла, то стереть идентификаторы неисправностей можно при помощи диагностического сканера, подключенного к разъему OBD-II.

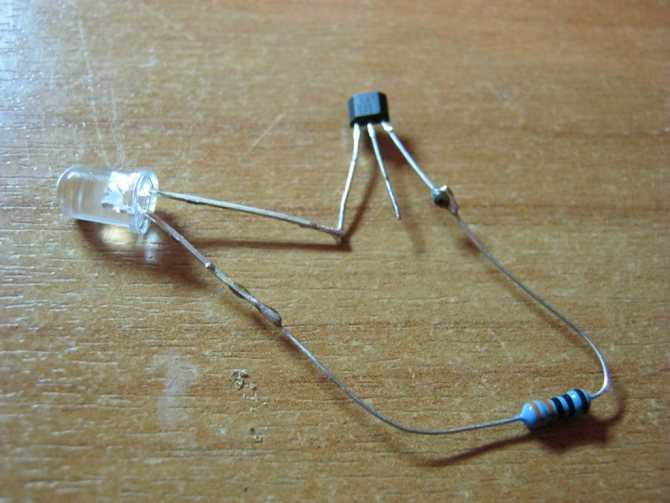

Проверка датчика Холла светодиодом

Как проверить датчик Холла без тестера? Вы можете выполнить проверку, воспользовавшись элементарным светодиодом. Метод не отображает числовые характеристики напряжения, но проверки с помощью светодиода достаточно для того чтобы убедиться в исправности или неисправности датчика фаз.

Для такой проверки достаточно подключить светодиод проводами к датчику фаз и сымитировать работу двигателя любым из методов, указанных выше. Если светодиод моргает с одинаковой периодичностью (один раз за полный такт работы первого поршня), то датчик исправен и не подлежит замене. Если же светодиод не моргает, то это говорит о неисправности датчика или неисправности светодиода (рекомендуется проверить светодиод перед использованием в качестве тестера).

Но при такой проверке есть одно «но»: если датчик фаз не выдаёт достаточного напряжения для получения системой управления двигателя сигнала, то диод всё равно будет моргать.

Где находится и как выглядит?

Эффект Холла нашел применение во многих системах автомобиля, таких как:

• Определяет положение коленчатого вала (когда поршень первого цилиндра окажется в верхней мертвой точке такта сжатия);
• Определяет положение распределительного вала (для синхронизации открытия клапанов в газораспределительном механизме в некоторых моделях современных ДВС);
• В прерывателе системы зажигания (на трамблере);
• В тахометре.

В процессе вращения вала двигателя датчик реагирует на величину прорезей зубцов, от чего образуется ток низкого напряжения, который поступает на коммутирующее устройство. Попадая в катушку зажигания, сигнал преобразуется в высокое напряжение, которое нужно для создания искры в цилиндре. Если датчик положения коленчатого вала неисправен, запуск мотора невозможен.

Подобный датчик стоит в прерывателе бесконтактной системы зажигания. Когда он срабатывает, происходит переключение обмоток катушки зажигания, что позволяет ей производить заряд на первичной обмотке и совершать разряд со вторичной.

На фото ниже показано, как выглядит датчик и где его устанавливают в некоторых автомобилях.

В трамблере

Датчик коленвала

Датчик распредвала

Датчик тахометра

Датчик холла в электродвигателе

Какие могут быть неисправности?

Вот таблица основных неисправностей датчика холла и их визуальные проявления:

Неисправность:	Как проявляется:
Датчик срабатывает чаще, чем коленвал проходит полный цикл	Возрастает потребление топлива (при этом другие системы, например, топливная, работают исправно)
Устройство через раз срабатывает или периодически полностью отключается	Во время движения автомобиля мотор может глохнуть, машина дергается, падает мощность двигателя, невозможно разогнать авто быстрее 60 км/ч.
Сбой в работе датчика холла	В некоторых иномарках последнего поколения блокируется рычаг переключения передач
Датчик положения коленвала сломался	Мотор невозможно запустить
Ошибки в электросистеме, в которой основным элементом является датчик холла	На приборной панели загорается лампочка ошибки системы самодиагностики конкретного узла, например, двигателя на холостом ходу, но исчезает, когда мотор набирает обороты.

Нередко бывает так, что сам датчик исправный, однако по ощущениям кажется, что он вышел из строя. Вот какие могут быть причины этому:

• Грязь на датчике;
• Обрыв провода (одного или нескольких);
• На контакты попала влага;
• Короткое замыкание (из-за влаги или повреждения изоляции сигнальный провод замкнуло с массой);
• Нарушение изоляции или экрана кабеля;
• Неправильно подключен датчик (перепутана полярность);
• Проблемы с высоковольтными проводами;
• Нарушение в работе блока управления авто;
• Неправильно установлено расстояние между элементами датчика и контролируемой деталью.

Преимущества автомобильного датчика Холла

Микроэлектроника позволила добиться от устройства очень маленьких размеров, при этом, сохранив полную функциональность. Основные преимущества устройства современного датчика Холла в следующем:

• компактность;
• возможность разместить в любой точке двигателя или любого другого механизма;
• стабильность работы, то есть при любых оборотах вала, датчик будет корректно реагировать на его вращение;
• стабильность не только в работе, но и стабильность характеристики сигнала.

Наряду с бесспорными достоинствами и функциональностью устройства, оно имеет некоторые проблемы:

1.  Помехи — главный враг любого электромагнитного устройства. А помех в электрической цепи автомобиля более, чем достаточно.
2.  Цена. Датчик, основанный на эффекте Холла дороже обычного магнитоэлектрического датчика.
3.  Работоспособность датчика Холла сильно зависит от электронной схемы.
4. Микросхемы могут иметь нестабильные характеристики, что может повлиять на корректность показаний.

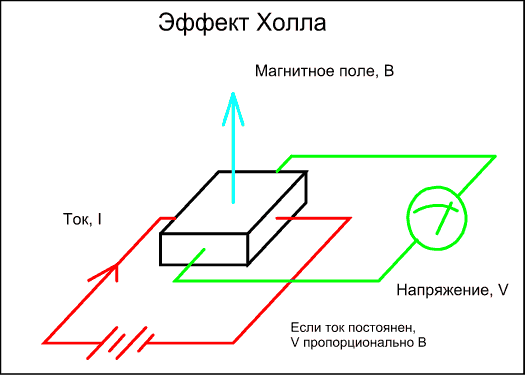

Принцип действия

Понадобится пластина и элемент питания постоянного тока. Подключаем пластину к батарее. От плюса к минусу начинает протекать электрический ток, вызванный движением заряженных частиц. Из курса физики эти частицы, или по-другому электроны летят против движения тока. Теперь поднесем два магнита к пластине разными полюсами так, чтобы линии индукции проходили через ее сечение.

Возникает так называемая сила Лоренца, которая отклоняет летящие по пластине электроны в сторону. Из-за этого возникает разность потенциалов на краях пластины. Эта разность потенциалов, иначе говоря, напряжение будут меняться в зависимости от силы тока и магнитного поля. Такой эффект носит название человека, который его обнаружил в 1879 году. Им был Эдвин Холл.

На основе этого эффекта выпускается большое количество датчиков, позволяющих без физического разрыва провода измерять в нем как постоянный, так и переменный ток, поскольку при протекании тока в проводнике создается электромагнитное поле. Оно подобно тем магнитам, подносимым к пластине, изменяет выходное напряжение датчика Холла. Но возникает проблема того, что это поле при протекании не сильно больших токов само по себе очень мало. Для того, чтобы его увеличить, будем использовать ферритовое кольцо, которое имеет особые магнитные свойства и позволит увеличить необходимое нам электромагнитное поле до уровня для обнаружения протекания тока в проводнике.

Датчик Холла самодельный.

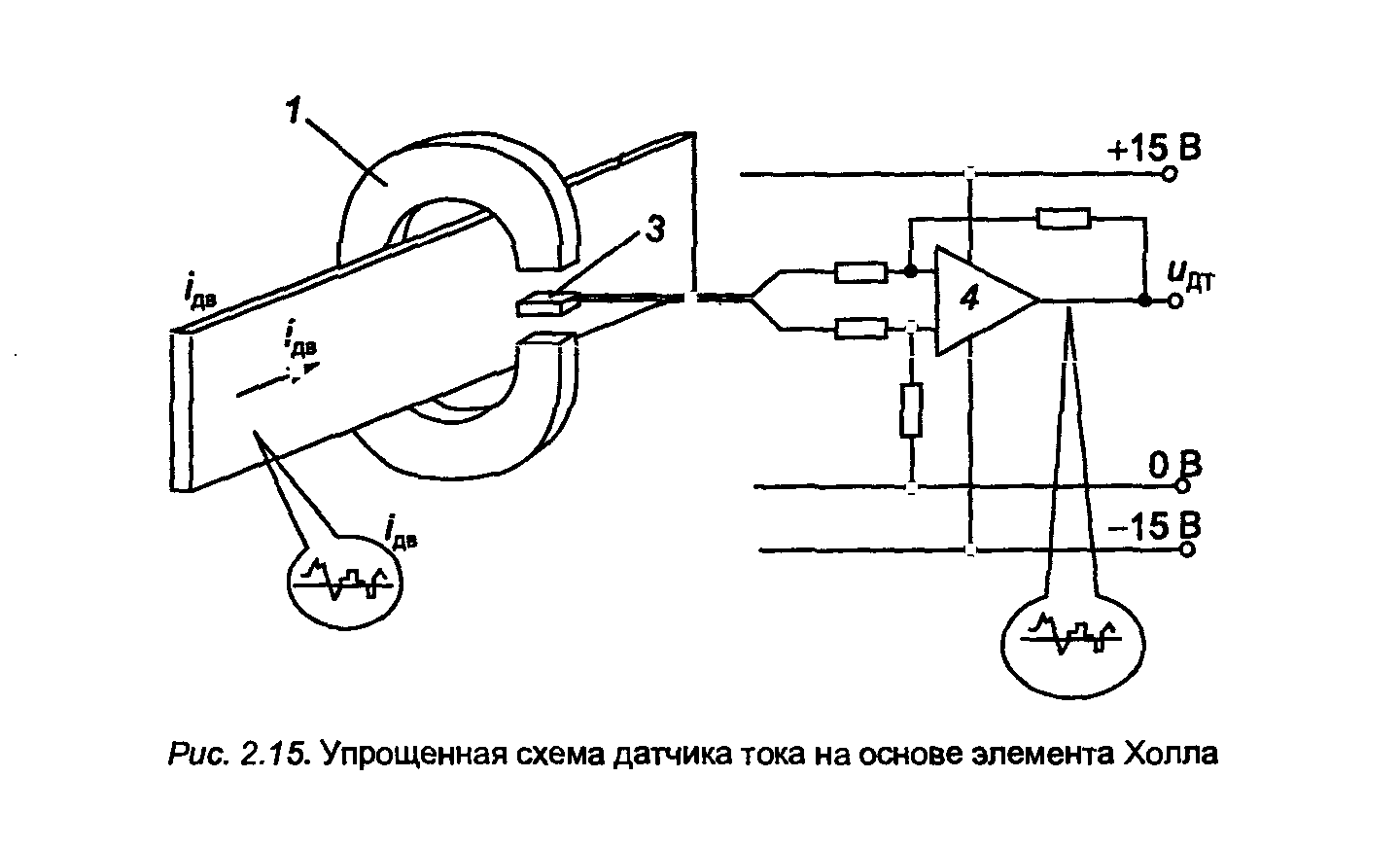

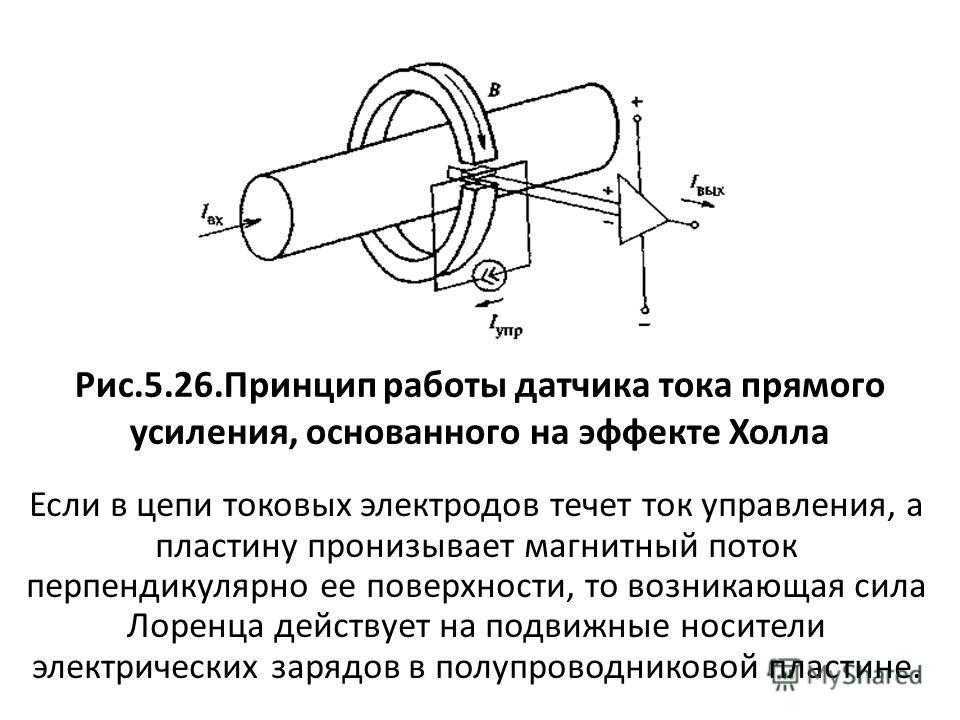

Сборка датчика тока на основе эффекта Холла

Подойдут кольца различных диаметров вплоть до 10 мм. Чем больше кольцо, тем чувствительнее получится датчик тока. Что касается датчика Холла, то его можно заказать со всем известного сайта. Стоит он недорого. Либо можно найти в нерабочих вентиляторах, ноутбуках и прочих устройствах, где он может использоваться. Датчики Холла Аналоговые и цифровые (Дискретные).

Что такое датчик Холла.

Дискретные работают по принципу транзисторов, то есть, при превышении какого-либо уровня магнитного поля датчик срабатывает. Аналоговый вид меняет свое выходное напряжение в зависимости от величины проходящего через него магнитного поля. Нам понадобится аналоговый датчик Холла. Если вы хотите не только детектировать протекание тока по проводнику, но также знать приблизительную величину этого тока.

Цифровые датчики Холла

Как только наступила эра цифровой элек троники, в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Самый простой датчик Холла на триггере Шмитта мы уже рассмотрели выше и он выглядит вот так:

По сути такой датчик имеет только два состояние на выходе. Либо сигнал есть (логическая единица), либо его нет (логический ноль). Гистерезис на триггере Шмитта просто устраняет частые переключения, поэтому в цифровых датчиках Холла он используется всегда.

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Униполярные

Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. К примеру, подносим южный полюс магнита и датчик сработает. На северный магнитный полюс он реагировать не будет.

Биполярные

Подносим магнит одним полюсом – датчик сработает и будет продолжать работать даже тогда, когда мы уберем магнит от датчика. Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

Применение датчика

Широко применяются преобразователи Холла в современной бытовой технике. С их помощью происходит взвешивание белья в стиральных машинах. При запуске агрегата вещи сначала намокают, а потом начинает вращаться барабан. По его скорости вращения определяется общий вес и происходит программирование машины на расход порошка, воды и ополаскивателя.

В серийном производстве впервые датчики стали использоваться в компьютерных клавиатурах. Здесь происходит взаимодействие чувствительного элемента на плате и магнита на клавишах. Упругость осуществляется за счет полимерного материала, который обладает большим сроком службы.

Единственным элементом, который может сломаться в клавиатуре является контроллер. Электрики очень часто пользуются датчиком Холла, когда замеряют бесконтактными клещами силу тока в проводах. Измерительный прибор реагирует на изменение электромагнитного поля вокруг кабелей и проводов.

Применяются датчики в сотовых телефонах для слежения за зарядом аккумулятора и его расходом. Но очень важным такой момент считается в эксплуатации электромобилей, так как наличие энергии в них занимает особое место. Используются преобразователи Холла в электронных компасах и в качестве стабилизатора изображений в мобильных камерах.

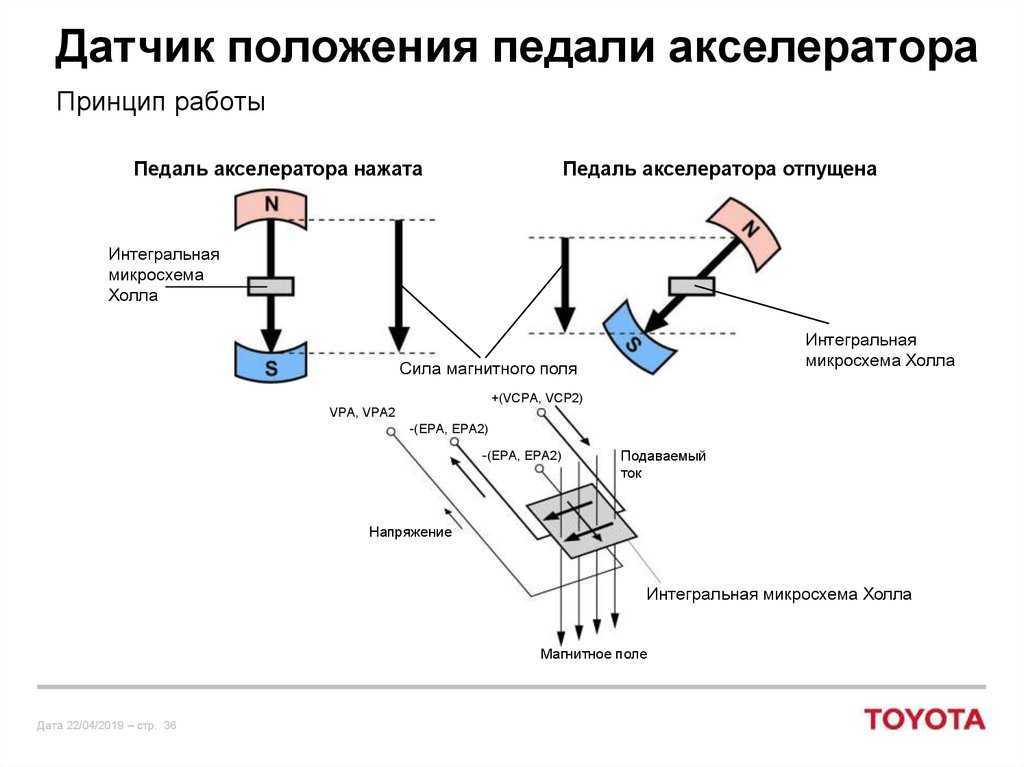

Но особенно широко эти приборы применяются в автомобильной промышленности. В автомобилях с их помощью происходит определение частоты вращения коленвала двигателя, положение дроссельной заслонки, скорости движения автомобиля и так далее. Применяется датчик в электронной системе зажигания. Находится он в трамблере и заменяет контакты для образования искры.

Принцип действия и типы

Использование сенсоров в различных устройствах (в планшете, в частности) объясняется их способностью реагировать на изменения поля и отключаться при закрытии магнитной крышки чехла. Благодаря этому свойству они устанавливаются и в стиральных машинах, позволяя контролировать скорость вращения барабана. Если выразиться простым языком – здесь датчик Холла используется как тахометр.

Историческая справка

Чтобы понять принцип работы этого элемента, потребуется небольшой экскурс в историю. В 1879 году американский физик Холл открыл интересное явление, связанное с поведением проводника с током в магнитном поле. Проверка показала, что если через помещенную между магнитами медную пластину пропускать ток, то на ее боковых гранях появляется разность потенциалов. Возникает закономерный вопрос: как проверить это напряжение в домашних условиях?

Оказалось, что на практике его можно измерить мультиметром или любым другим прибором, имеющим соответствующие пределы. То же самое можно сделать любым подходящим тестером или подобным ему прибором.

Подключение измерителя подтверждает то, что движущиеся электроны под действием магнитного поля отклоняются в сторону (перпендикулярно направлению их движения).

Важно! Величина этого отклонения или разность потенциалов пропорциональна «мощности» магнитов и силе тока через пластину. На этом основании Холл заключил, что такой проводник – хорошее средство для измерения магнитного поля

На данном эффекте основана работа особого чувствительного элемента, называемого датчиком Холла. Разобравшись с тем, как он работает в каждом конкретном устройстве, можно быть уверенным в окончательном усвоении его принципа действия

На этом основании Холл заключил, что такой проводник – хорошее средство для измерения магнитного поля. На данном эффекте основана работа особого чувствительного элемента, называемого датчиком Холла. Разобравшись с тем, как он работает в каждом конкретном устройстве, можно быть уверенным в окончательном усвоении его принципа действия.

Классификация

Важно понимать, какие бывают датчики Холла, и по какому принципу их принято классифицировать. По особенностям работы и тому для чего он нужен или по назначению, датчик Холла может иметь различные исполнения

Одна из разновидностей – аналоговые приборы, вырабатывающие на выходе непрерывный сигнал.

В отличие от них цифровой элемент имеет только два дискретных состояния («ноль» и «единица»). Эта разновидность прибора может быть униполярной или иметь биполярный тип. Первая из них срабатывает при обнаружении поля любой полярности и отключается при его исчезновении. То есть униполярный цифровой сенсор реагирует только на отсутствие или наличие магнитной напряженности. Рассмотренные особенности каждого из подвидов также помогают понять, что это такое – датчик Холла.

Униполярные сенсоры переключаются в «единицу» лишь при достижении полем порогового уровня и не способны определять его наличие при слабых напряженностях. Указанное свойство – существенный минус таких приборов, заметно ограничивающий сферу их применения. Биполярный датчик срабатывает с учетом полярности магнитного поля, одна из которых включает его, а другая – выключает.

Условное графическое обозначение приборов этого класса приведено на фото ниже:

Принцип работы прибора

Это устройство, регистрирующее напряжённость магнитного потока. Фактически это сенсор наличия магнитного поля. Датчики выпускаются как цифрового, так и аналогового типа. Первый тип основан на измерении индукции поля и формирования соответствующего напряжения, а второй тип реагирует на изменение полярности магнитного потока.

Принцип действия датчика Холла построен на гальваномагнитном явлении. Это явление представляет собой результат взаимодействия магнитного поля с полупроводником, который подключён к электрической энергии, и при этом изменяются его электрические свойства. Эффект Холла проявляется, если в полупроводнике, расположенном в магнитном потоке, при протекании по нему тока образуется поперечное напряжение. При этом направление заряда перпендикулярно вектору направления поля. Возникающее явление объясняется тем, что на подвижные электроны или дырки в магнитном потоке воздействует сила Лоренца, приводящая к их отклонению.

В простом примере эффект Холла представляется в следующем виде. В полупроводнике под влиянием силы Лоренца носители заряда перемещаются в разные стороны, соответствующие своему знаку. На одной стороне полупроводника скапливаются электроны, отрицательный заряд, а на другой откуда переместились электроны — положительный заряд. Между этими сторонами из-за разности зарядов образуется электрический поток, который препятствует перемещению зарядов под влиянием силы Лоренца. Когда наступает момент равенства сил Лоренца и магнитного поля, полупроводник переходит в состояние равновесия.

По своему виду датчики могут выпускаться с разным числом контактных выводов и бывают:

• двухконтактные;
• трёхконтактные.

Так как уровень сигнала на выходах сенсора низкий, к его выходам подключается операционный усилитель. При добавлении триггера получается простое устройство, срабатывающее при определённом значении магнитного поля и вида проводимости. В цифровой электронике датчики, дополняющиеся логическими элементами, разделяются на три группы:

1. Униполярные. Прибор регистрирует только изменение одной величины носителей заряда, дырочной или электронной проводимости.
2. Биполярные. Сенсор реагирует на оба вида носителей заряда, но выполняет по отношению к ним противоположные действия. Например, при регистрации электронной проводимости подключённый к нему прибор начинает работать, а при регистрации дырочной проводимости отключается.
3. Однополярные. Регистрируют просто появление проводимости и не зависят от её типа.

Принцип работы датчика Холла

Датчики Холла являются составной частью различных приборов. В большинстве случаев, они используются для измерения напряженности магнитного поля. Широкое применение эти устройства нашли в системах зажигания автомобилей, благодаря возможностям бесконтактного действия.

Бесконтактное воздействие объясняется следующими факторами. Было замечено, что при помещении пластины, находящейся под напряжением, в магнитное поле, электроны, находящиеся в этой пластине будут отклоняться в перпендикулярном направлении с магнитным потоком. В данном случае, полярность магнитного поля оказывает непосредственное влияние на направление этого отклонения. Таким образом, будет наблюдаться разница плотности электронов на противоположных концах пластины. Это приводит к созданию разности потенциалов, улавливаемой датчиками Холла.

Принцип работы датчика Холла

Датчик Холла – это устройство, которое фиксирует изменения в электромагнитном поле. Фактически – это выключатель, который срабатывает в моменты появления магнитного поля возле него и вся суть его работы в автомобиле сводиться к получению данных о положении коленвала и распредвалов для своевременной подачи топливовоздушной смеси в цилиндр и её воспламенения. Последствием выхода такого датчика из строя является полная остановка двигателя, поскольку система управления двигателем «не знает» в каких положениях находятся поршни и клапана, а это чревато серьёзными последствиями. В автомобилях Лада Веста принцип Холла используется в датчике фаз. Он располагается на шкиве впускного распредвала. В шкиве имеется прорезь, которая в момент прохождения мимо датчика меняет его потенциал до 0 вольт и передаёт эту информацию на блок управления двигателем. В этот момент поршень первого цилиндра находится в ВМТ в такте сжатия.

Проверка датчика

Чтобы точно убедиться в неисправности датчика, перед его заменой необходимо выполнить проверку. Самый простой способ выявить неисправность – действительно ли проблема в датчике – это провести диагностику на осциллографе. Прибор не только выявляет неисправности, но также укажет на скорую поломку устройства.

Так как не у каждого автомобилиста есть возможность проводить такую процедуру, есть более доступные способы диагностики датчика.

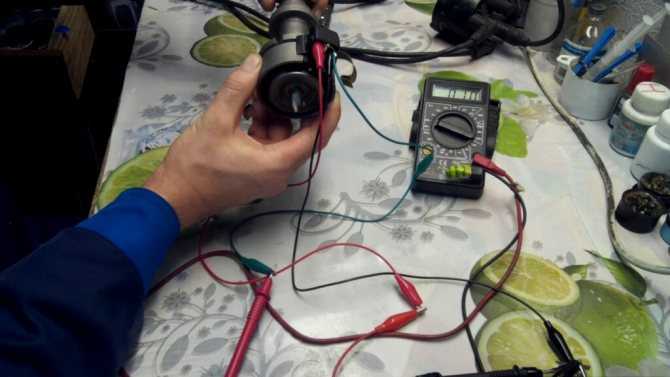

Диагностика мультиметром

Вначале мультиметр выставляется в режим замера постоянного тока (переключатель на 20В). Процедура производится в следующей последовательности:

• Отсоединяется бронепровод от распределителя. Он подключается к массе, чтобы в результате диагностики случайно не запустить авто;
• Активируется зажигание (ключ повернут до упора, но мотор не заводить);
• С распределителя снимается разъем;
• Минусовый контакт мультиметра подсоединяется к массе авто (кузову);
• В разъеме датчика имеется три контакта. Плюсовой контакт мультиметра подсоединяется к каждому из них в отдельности. Первый контакт должен показать значение 11,37В (или до 12В), второй – также в районе 12В, а третий – 0.

Далее проверяется датчик в работе. Для этого необходимо сделать следующее:

• Со стороны входа проводов в разъем вставляются металлические штыри (например, небольшие гвозди) так, чтобы они не прикасались друг к другу. Один вставляется в центральный контакт, а другой – к проводу минуса (обычно белого цвета);
• Разъем надевается на датчик;
• Включается зажигание (но мотор не заводим);
• Минусовый контакт тестера фиксируем на минусе (белый провод), а плюсовой – к центральному штырю. Рабочий датчик выдаст показатель приблизительно 11,2В;
• Теперь помощник должен стартером несколько раз провернуть коленвал. Показания мультиметра будут колебаться. Нужно заметить минимальное и максимальное значение. Нижняя планка не должна превышать 0,4В, а верхняя не должна опускаться ниже 9В. В этом случае датчик можно считать исправным.

Проверка сопротивления

Для замера сопротивления потребуется резистор (1 кОм), диодная лампочка и провода. К ножке лампочки припаивается резистор, а к нему подсоединяется провод. Второй провод фиксируется на второй ножке лампочки.

Проверка производится в следующей последовательности:

• Снимаем крышку трамблера, отсоединяем колодку и контакты самого распределителя;
• Тестер подсоединяют к клеммам 1 и 3. После активации зажигания на дисплее должно появиться значение в пределах 10-12 вольт;
• По такой же схеме к распределителю подсоединяется лампочка с резистором. Если полярность правильная, контролька засветится;
• После этого провод с третьей клеммы подсоединяется на вторую. Затем помощник при помощи стартера проворачивает мотор;
• Моргающая лампочка свидетельствует об исправном датчике. В противном случае его необходимо заменить.

Создание имитации контроллера Холла

Этот метод позволяет диагностировать датчик холла при отсутствии искры. Планка с контактами отключается от трамблера. Активируется зажигание. Небольшой проволокой выходные контакты датчика соединяются между собой. Это своеобразный имитатор датчика холла, который создал импульс. Если при этом на центральном кабеле образовалась искра, значит, датчик вышел из строя, и он нуждается в замене.
