«малышка» на миллионы ватт: как работает газотурбинная установка

Поиски и пар

Первые опыты преобразования поступательной энергии потока во вращательную силу человечество провело еще в глубокой древности, применив обычное водяное колесо. Все предельно просто, сверху вниз течет жидкость, в ее поток помещаются лопатки. Колесо, снабженное ими по периметру, крутится. Так же работает и ветряная мельница. Затем настал век пара, и вращение колеса убыстрилось. Кстати, так называемый «эолипил», изобретённый древним греком Героном примерно за 130 лет до Рождества Христова, представлял собой паровой двигатель, работающий именно по такому принципу. В сущности, это была первая известная исторической науке газовая турбина (ведь пар — это газообразное агрегатное состояние воды). Сегодня все же принято разделять эти два понятия. К изобретению Герона тогда в Александрии отнеслись без особого восторга, хотя и с любопытством. Промышленное оборудование турбинного типа появилось только в конце XIX века, после создания шведом Густафом Лавалем первого в мире активного силового агрегата, оснащенного соплом. Примерно в том же направлении работал инженер Парсонс, снабдив свою машину несколькими функционально связанными ступенями.

Достоинства и недостатки

К преимуществам газовых турбин относятся:

  • Простота устройства. Ввиду отсутствия котельного блока, сложной системы трубопроводов и множества вспомогательных механизмов металлозатраты на единицу мощности у газотурбинных установок значительно меньше.
  • Минимальный расход воды, которая в ГТУ требуется только для охлаждения подаваемого к подшипникам масла.
  • Быстрый ввод в работу. Для газовых турбоагрегатов время пуска из холодного состояния до принятия нагрузки не превышает 20 минут. Для паросиловой установки ТЭС пуск занимает несколько часов.
  • В работе газовых турбоагрегатов используется газ с весьма высокой начальной температурой – более 550 градусов. Это вызывает трудности при практическом исполнении газовых турбин, так как требуются специальные жаростойкие материалы и особые системы охлаждения для наиболее нагреваемых частей.
  • Около половины развиваемой турбиной мощности расходуется на привод компрессора.
  • ГТУ ограничены по топливу, используется природный газ или качественное жидкое топливо.
  • Мощность одной газотурбинной установки ограничена 150 МВт.

Отличительные черты

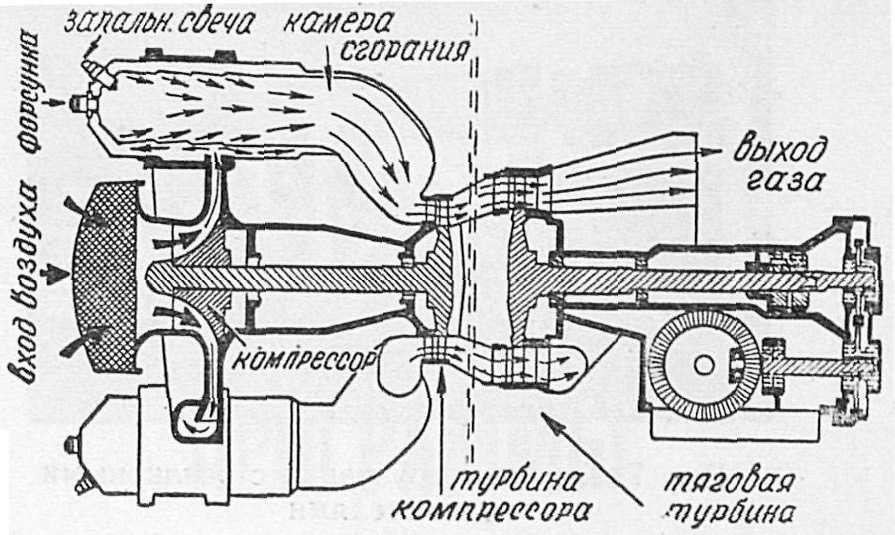

Как уже говорилось раньше, предпринимались попытки использовать газотурбинный двигатель для автомобиля, однако дальше испытаний дело не пошло. Единственная отрасль, в которой агрегат нашёл применение — авиация.

Если сравнивать газотурбинный мотор с иными силовыми установками, то у первого изделия значение вырабатываемой мощи по отношению к массе больше. Так же плюс в используемом топливе, доведённый до мелкодисперсного состояния, ассортимент воображает, главный вид — керосин и дизель. Но возможно применение: бензина, газа, спирта, мазута, угольной пыли и т.п.

Агрегат с поршнями и газотурбинная установка, это моторы, работающие на основе тепла, преобразующие энергию, выделившуюся при горении в работу механики. Разница между устройствами заключается в течение процесса. В обоих моторах происходит забор и воздушное сдавливание, после чего подаётся порция горючего, затем субстанция горит, увеличивается и сбрасывается атмосферную среду.

В поршневых установках описанные действия происходят в одной точке — камере сгорания, при этом соблюдается очерёдность действий. Для газотурбинного двигателя характерно протекание действий в нескольких частях механизма одновременно.

Что бы понять, как работает газотурбинный двигатель, разделяют этапы протекания процессов, которые в сумме составляют преобразование топлива в работу:

Подведение горючего и образование смеси.

За счёт прохождения атмосферного воздуха через компрессорное колесо, смесь сжимается в объёме, увеличивая напор, до сорока раз. После происходит перетекание воздуха в горящий объём, куда подаётся и топливо. Перемешиваясь с воздушной массой и сгорая, смесь энергетически преобразуется.

Энергетическое рабочее преобразование.

Выделившуюся силу переформатируют в работу механики. Для этого используют специальные лопатки, которые вращаются в газовой струе, выходящей с напором.

Распределение силы.

Распределяя полученную работу, задействуют её кусок в сдавливании очередной воздушной порции, оставшаяся мощь отводится для привода механизма.

Таким образом, видно, что действие газотурбинного устройства сопровождается оборачиванием и это единственное перемещение в установке. Тогда как для других видов силовых агрегатов действию сопутствует перемещение вытеснителя. Учитывая, что габариты и масса газотурбинного агрегата меньше поршневого собрата, а полезный коэффициент и мощь выше, превосходство первого очевидно. Однако увеличенный аппетит и сложность эксплуатации нивелируют преимущества. С целью экономии горючего, установки применяют устройство обмена теплом.

Схема включения в процесс турбины:

Российский машиностроительный лидер ОДК

России, в отличие от многих других независимых государств, образовавшихся после распада СССР, удалось в значительной мере сохранить машиностроительную промышленность. В частности, производством силовых установок особого назначения занимается фирма «Сатурн». Газовые турбины этой компании находят применение в судостроении, сырьевой отрасли и энергетики. Продукция высокотехнологична, она требует особого подхода при монтаже, отладке и эксплуатации, а также специальных знаний и дорогостоящей оснастки при плановом обслуживании. Все эти услуги доступны заказчикам фирмы «ОДК — Газовые турбины», так сегодня она называется. Таких предприятий в мире не так уж много, хотя принцип устройства главной продукции на первый взгляд несложен. Имеет огромное значение накопленный опыт, позволяющий учитывать многие технологические тонкости, без чего добиться долговечной и надежной работы агрегата невозможно. Вот лишь часть ассортимента продукции ОДК: газовые турбины, электростанции, агрегаты для перекачки газа. Среди заказчиков – «Росатом», «Газпром» и другие «киты» химической промышленности и энергетики.

Изготовление таких сложных машин требует в каждом случае индивидуального подхода. Расчет газовой турбины в настоящее время полностью автоматизирован, но имеют значение материалы и особенности монтажных схем в каждом отдельном случае.

А начиналось все так просто…

Камеры сгорания ГТУ

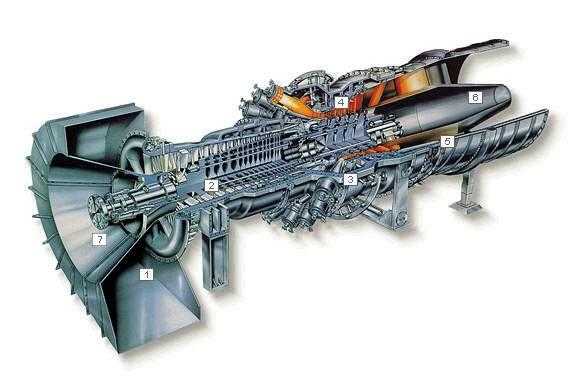

Камеры сгорания ГТУ отличаются большим разнообразием. Выше (на рис.4) показана ГТУ с двумя выносными камерами. На рис.11 показана ГТУ типа 13Е мощностью 140 МВт фирмы ABB с одной выносной камерой сгорания, устройство которой аналогично устройству камеры, показанной на рис.4. Воздух из компрессора из кольцевого диффузора поступает в пространство между корпусом камеры и пламенной трубой и затем используется для горения газа и для охлаждения пламенной трубы.

Главный недостаток выносных камер сгорания — большие габариты, которые хорошо видны из рис.12. Справа от камеры размещается газовая турбина, слева — компрессор. Сверху в корпусе видны три отверстия для размещения антипомпажных клапанов и далее — привод ВНА. В современных ГТУ используют в основном встроенные камеры сгорания: кольцевые и трубчато-кольцевые.

На рис.13 показана встроенная кольцевая камера сгорания. Кольцевое пространство для горения образовано внутренней17 и наружной 11 пламенными трубами. Изнутри трубы облицованы специальными вставками 13 и 16, имеющими термобарьерное покрытие со стороны, обращенной к пламени; с противоположной стороны вставки имеют оребрение, улучшающее их охлаждение воздухом, поступающим через кольцевые зазоры между вставками внутрь пламенной трубы. Таким образом, достигается температура пламенной трубы 750—800°С в зоне горения. Фронтовое микрофакельное горелочное устройство камеры состоит из нескольких сотен горелок 10, к которым подается газ из четырех коллекторов 5—8. Отключая коллекторы поочередно можно изменять мощность ГТУ.

Устройство горелки показано на рис.14. Из коллектора газ поступает по сверлению в штоке 3 к внутренней полости лопаток6 завихрителя. Последний представляет собой полые радиальные прямые лопатки, заставляющие воздух, поступающий из камеры сгорания, закручиваться и вращаться вокруг оси штока. В этот вращающийся воздушный вихрь поступает природный газ из внутренней полости лопаток завихрителя 6 через мелкие отверстия 7. При этом образуется однородная топливно-воздушная смесь, выходящая в виде закрученной струи из зоны 5. Кольцевой вращающийся вихрь обеспечивает устойчивое горение газа.

На рис.10 показана трубчато-кольцевая камера сгорания ГТЭ-180. В кольцевое пространство 24 между выходной частью воздушного компрессора и входной частью газовой турбины с помощью перфорированных конусов 3 помещают 12 пламенных труб 10. Пламенная труба содержит многочисленные отверстия диаметром 1 мм, расположенные по кольцевым рядам на расстоянии 6 мм между ними; расстояние между рядами отверстий 23 мм. Через эти отверстия снаружи поступает «холодный» воздух, обеспечивая конвективно-пленочное охлаждение и температуру пламенной трубы не выше 850°С. На внутреннюю поверхность пламенной трубы наносится термобарьерное покрытие толщиной 0,4 мм.

На фронтовой плите 8 пламенной трубы устанавливают горелочное устройство, состоящее из центральной пилотной горелки 6, поджигающей топливо при пуске с помощью свечи 5, и пяти основных модулей, один из которых показан на рис.15. Модуль позволяет сжигать газ и дизельное топливо. Газ через штуцер 1 после фильтра 6 поступает в кольцевой коллектор топливного газа5, а из нее — в полости, содержащие мелкие отверстия (диаметр 0,7 мм, шаг 8 мм). Через эти отверстия газ поступает внутрь кольцевого пространства. В стенках модуля выполнено шесть тангенциальных пазов 9, через которые поступает основное количество воздуха, подаваемого для горения от воздушного компрессора. В тангенциальных пазах воздух закручивается и, таким образом, внутри полости 8 образуется вращающийся вихрь, движущийся к выходу из горелочного устройства. На периферию вихря через отверстия 3 поступает газ, смешивается с воздухом, и образовавшаяся гомогенная смесь выходит из горелки, где воспламеняется и сгорает. Продукты сгорания поступают к сопловому аппарату 1-й ступени газовой турбины.

Перспективы и преимущества геотермальных станций

Сегодня геотермальная энергия – выгодный источник. Все больше компаний и домохозяйств по всему миру инвестируют в развитие подобных проектов. Недра планеты скрывают большое количество возобновляемой энергии. За один календарный год они вырабатывает более 100 мегаватт энергии, что намного больше потребления всех стран вместе взятых.

Принцип работы геотермальных сооружений основывается на бурении скважин на поверхности земной коры, необходимых для получения горячего пара или воды из недр Земли. Эта энергия, как и в прочих энергетических объектах, необходима для работы генераторов, и питания электричеством населенных пунктов или предприятий.

Всего существует пять источников энергии, используемых в ГеоТЭС:

  • Сухой пар
  • Пар в сочетании с водой
  • Геотермальные воды
  • Разогретые твердые породы
  • Магма (слой Земли, расположенный глубоко под земной корой)

Как правило, подобные сооружения строятся в местности, где геотермальная активность интенсивна, что является недостатком геотермальной энергии. Турбины ГеоТЭС располагаются в местах расположения вулканов или гейзеров. Это значит, что в таких местах велика вероятность землетрясений, что также учитывается при проектировании станции.

Проектирование будущей электростанции также зависит от типа используемого источника энергии. В некоторых случаях будет достаточно сооружения скважины, а в каких-то местах понадобится дополнительное оборудование, например для очистки водяных испарений от песка и прочих вредных примесей.

Преимущества и недостатки ГТЭС

К несомненным плюсам можно отнести следующие:

  • Максимально простое устройство. В отличие от паровой установки, котел не нужен. В связи с этим отсутствуют градирни, паропроводы и другие приспособления. Существенно снижена масса и материалоемкость таких установок.
  • Вода расходуется в минимальном количестве, охлаждая смазку в подшипниках.
  • Быстрый монтаж и ввод в эксплуатацию. Мощный турбогенератор запускается в работу в течение 15-20 минут, а паровая турбина – в течение нескольких часов.
  • Возможность дополнительно производить тепловую энергию, что способствует более быстрой окупаемости установки.
  • Токсичные выбросы отсутствуют, вибрация незначительная. Можно без ограничений использовать в населенных пунктах.
  • Доступное газовое топливо.
  • Использование в труднодоступных районах, где отсутствует центральное электроснабжение.

Тем не менее, нельзя сбрасывать со счетов и определенные минусы, характерные для данного типа установок:

  • Для достижения полезной мощности изначально требуется высокая температура газа – свыше 550 градусов. В связи с этим, для изготовления турбины используются жаростойкие материалы. Требуется система охлаждения мест, подверженных сильному нагреву.
  • Фактическая полезная мощность довольно низкая, поскольку ее значительная часть расходуется на привод компрессорной установки.
  • Твердым видам топлива необходима предварительная обработка.
  • Большие турбины отличаются высоким уровнем шума.

Тепловые электростанции (ТЭС)

Газовые электростанции

Виды электростанций

Солнечная электростанция (СЭС)

Все атомные электростанции России

Ветряные электростанции

Рождение газовых турбин

Столетием ранее некоему Джону Барберу пришла в голову гениальная мысль. Зачем нужно сначала нагревать пар, не проще ли использовать непосредственно выхлопной газ, образующийся при сгорании горючего, и тем самым устранить ненужное посредничество в процессе преобразования энергии? Так получилась первая настоящая газовая турбина. Патент 1791 года излагает основную идею использования в безлошадной повозке, но его элементы сегодня применяются в современных ракетных, авиационных танковых и автомобильных моторах. Начало процессу реактивного двигателестроения дал в 1930 году Фрэнк Уиттл. Ему пришла идея использовать турбину для приведения в движение самолета. В дальнейшем она нашла развитие в многочисленных турбовинтовых и турбореактивных проектах.

Газовые турбины – немного арифметики по себестоимости производимой энергии

Для производства 1 кВт электричества газовые турбины потребляют всего 0,29–0,37 м³/час газового топлива. При сжигании одного кубического метра газа, газовые турбины вырабатывают 3 кВт электричества и 4–6 кВт тепловой энергии. С ценой (усредненной) на природный газ в 2011 году 3 руб. за 1 м³, себестоимость 1 кВт электроэнергии полученной от газовой турбины, равна, приблизительно, 1 рублю. Дополнительно к этому потребитель получает 1,5–2 кВт бесплатной тепловой энергии!

При автономном энергоснабжении от электростанции на основе газовых турбин себестоимость производимой электроэнергии и тепла в 3–4 раза ниже действующих по стране тарифов, и это без учета высокой стоимости подключения к государственным электросетям (60 000 рублей за 1 кВт в Московской области, 2011 год).

Строительство автономных электростанций на основе газовых турбинпозволяет получить значительную экономию денежных средств за счет исключения издержек на строительство и эксплуатацию дорогостоящих линий электропередач (ЛЭП), Электростанции на базе газовых турбин могут значительно повысить надежность электрического, теплового снабжения как отдельных предприятий или организаций, так и регионов в целом. Степень автоматизации электростанции на основе газовых турбин позволяет отказаться от большого количества обслуживающего персонала. Во время эксплуатации газовой электростанции ее работу обеспечивают всего три человека: оператор, дежурный электрик, дежурный механик. При возникновении аварийных ситуаций для обеспечения безопасности персонала, сохранности систем и агрегатов газовой турбины предусмотрены надежные системы защиты.

Атмосферный воздух через воздухозаборник, оборудованный системой фильтров (на схеме не показаны) подается на вход многоступенчатого осевого компрессора. Компрессор сжимает атмосферный воздух, и подает его под высоким давлением в камеру сгорания. В это же время в камеру сгорания турбины через форсунки подается и определенное количество газового топлива. Топливо и воздух перемешиваются и воспламеняются. Топливовоздушная смесь сгорает, выделяя большое количество энергии. Энергия газообразных продуктов сгорания преобразуется в механическую работу за счёт вращения струями раскаленного газа лопаток турбины. Часть полученной энергии расходуется на сжатие воздуха в компрессоре турбины. Остальная часть работы передаётся на электрический генератор через ось привода. Эта работа является полезной работой газовой турбины. Продукты сгорания, которые имеют температуру порядка 500-550 °С, выводятся через выхлопной тракт и диффузор турбины, и могут быть далее использованы, например, в теплоутилизаторе, для получения тепловой энергии.

Газовые турбины, как двигатели, имеют самую большую удельную мощность среди ДВС, до 6 кВт/кг.

В качестве топлива газовой турбины могут использоваться: керосин, дизельное топливо, газ .

Одними из преимуществ современных газовых турбин является длительный жизненный цикл — моторесурс (полный до 200 000 часов, до капитального ремонта 25000–60000 часов).

Современные газовые турбины отличаются высокой надежностью. Есть данные о непрерывной работе некоторых агрегатов в течение нескольких лет.

Многие поставщики газовых турбин производят капитальный ремонт оборудования на месте, производя замену отдельных узлов без транспортировки на завод-изготовитель, что существенно снижает временные затраты.

Возможность длительной работы в любом диапазоне мощностей от 0 до 100%, отсутствие водяного охлаждения, работа на двух видах топлива, — все это делает газовые турбины востребованными силовыми агрегатами для современных автономных электростанций.

Наиболее эффективно применение газовых турбин при средних мощностях электростанций, а на мощностях свыше 30 МВт — выбор очевиден.

Газотурбинные установки (ГТУ) востребованы в промышленности, транспортной сфере, широко используются в энергетической отрасли. Это не очень сложное по конструкции оборудование, которые имеет высокий КПД и экономично в использовании.

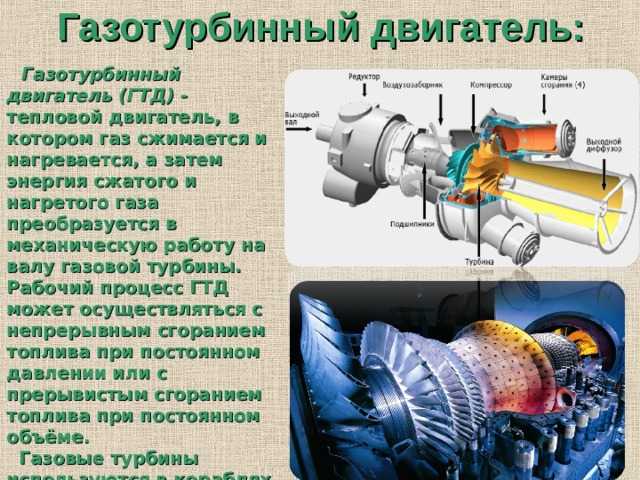

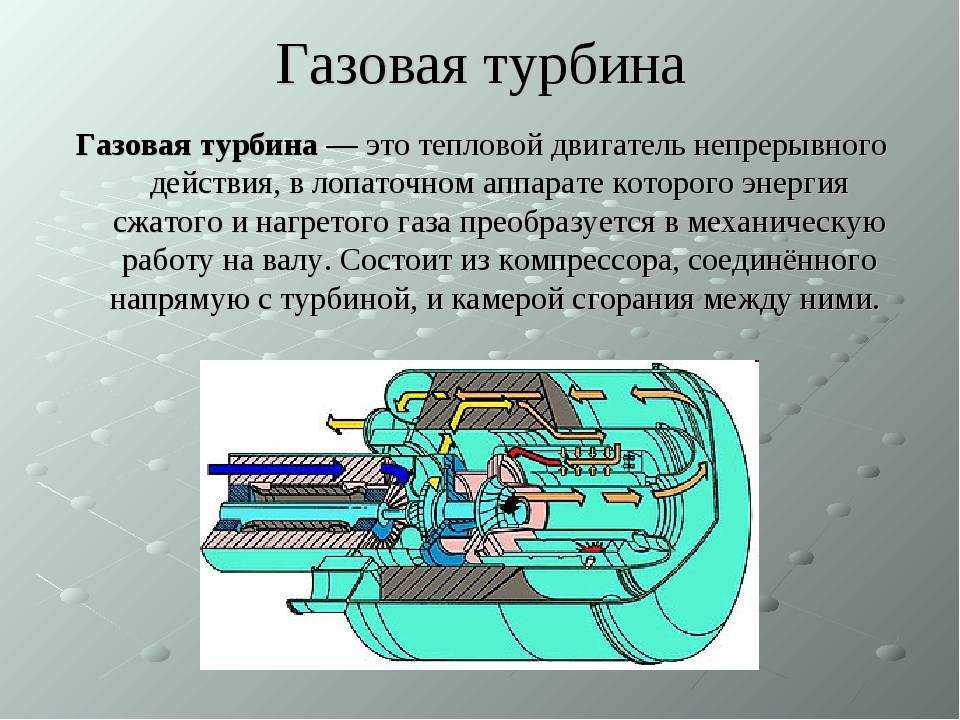

Газовые турбины во многом схожи с двигателями, работающими на дизеле или бензине: как и в ДВС, тепловая энергия, получаемая при сгорании топлива, переходит в механическую. При этом в установках открытого типа используются продукты сгорания, в закрытых системах — газ или обычный воздух. Одинаково востребованы и те, и другие. Кроме открытых и закрытых, различают турбокомпрессорные турбины и установки со свободно-поршневыми газогенераторами.

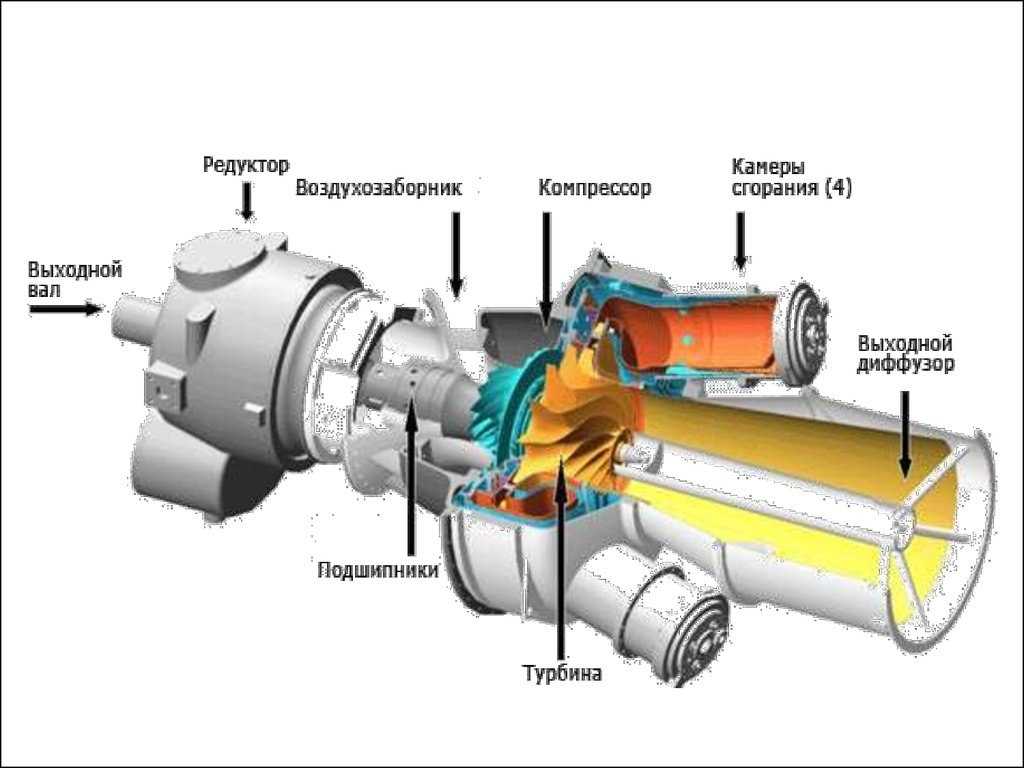

Проще всего рассмотреть конструкцию и принцип работы газовой турбины на установке турбокомпрессорного типа, которая работает при постоянном давлении.

Отличия газотурбинных установок закрытого и открытого типа

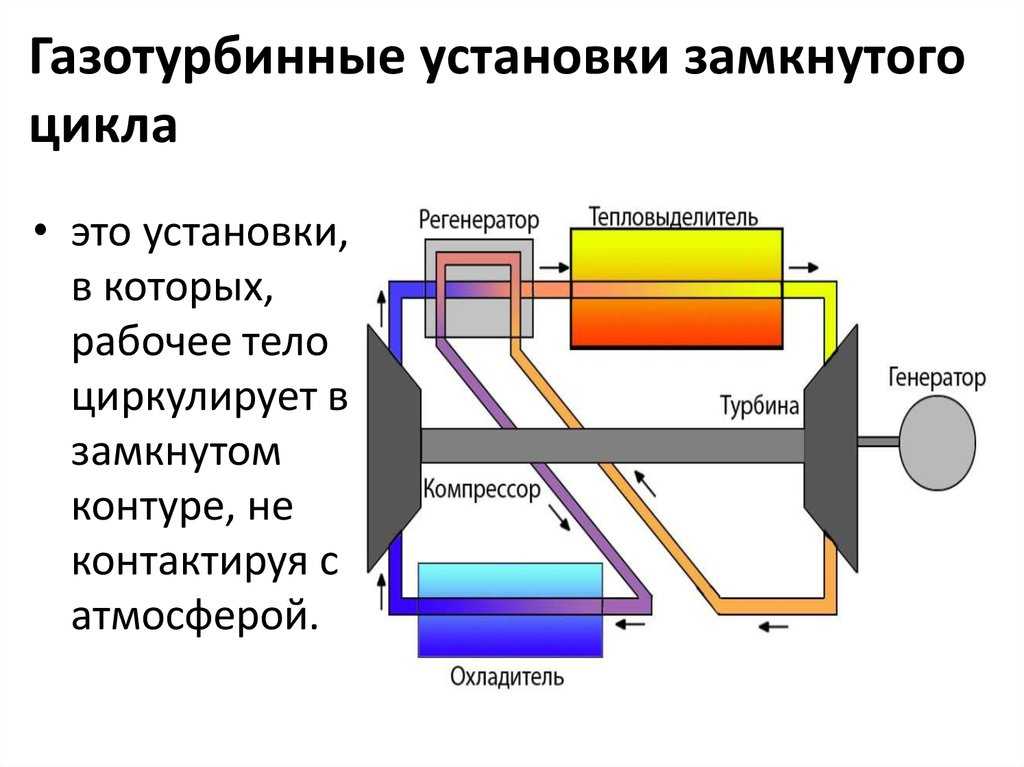

Главное отличие газотурбинных установок закрытого типа от открытого основывается на том, что в первом случае нет камеры сгорания, а применяется нагреватель. Тут происходит нагрев воздуха, при этом, он не участвует в самом процессе образования тепла.

Такое оборудование выполняют исключительно с горением, при неизменной величине давления. Применяется тут органическое либо ядерное топливо.

В ядерных агрегатах используют не воздух, а гелий, углекислый газ либо же азот. К преимуществам такого оборудования можно отнести возможность применять тепло атомного распада, которое выделяется в атомных реакторах.

Благодаря большой концентрации «рабочего тела» стало возможно добиться высоких показаний коэффициента теплоотдачи внутри самого регенератора. Это способствует и повышению уровня регенерации при небольших размерах. Однако такое оборудование широкого применения пока не получило.
