Какое узо поставить в частном доме: советы по выбору

7.HK416

Данное оружие под названием HK416 изготовлено в 2004 году. Достаточно слабая отдача, хорошая эргономичность, а также удобство использования в полевых условиях – это главные преимущества оружия. Кроме этого учитывается универсальность, потому что солдаты могут использовать его при различных условиях ведения боя.Возможность ведения прицельной стрельбы на расстоянии до 600 м. Скорострельность — 850 выстрелов в минуту. Основным конструктивным недостатком автомата HK416 является перегрев ствола при продолжительной стрельбе, от этого оружие начинает уводить. Во многих странах автомат является основным оружием специальных подразделений. Среди всех представителей топа HK416 считается одним из самых популярных на современном рынке.

УЗО и автомат

Поскольку устройство защитного отключения не снабжено своим «щитом», предохраняющим от коротких замыканий и сетевых перегрузок, вместе с ним непременно устанавливают автомат. Сопряжённые приборы функционируют особым образом: если выявлена утечка, то на ситуацию реагирует УЗО, а когда появляются сверхтоки, срабатывает автомат.

Выключатель дифференциального тока требуется предохранять от аварий автоматом, номинал которого равен номинальному току УЗО. Место установки автомата (перед или после защитного прибора) особой роли не играет

Также не столь важно, сколько именно защитных приборов подсоединено к УЗО

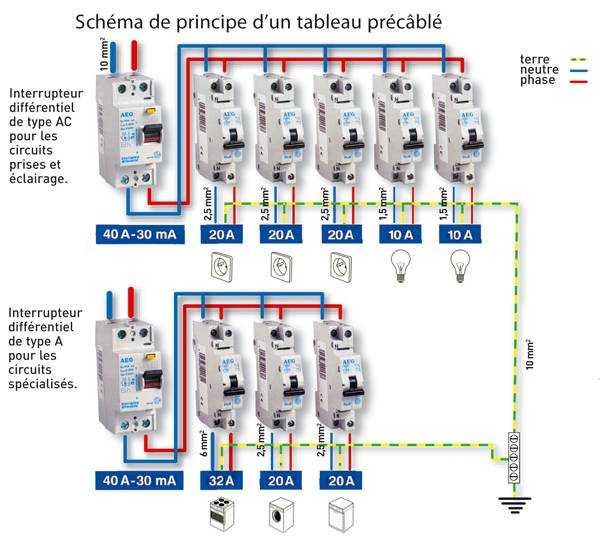

Подключение УЗО на несколько автоматов

В качестве примера рассмотрим схему, состоящую из двух УЗО на 25 А и вводного автомата на 40 А, к которым подключены свои группы автоматов.

Устройство защитного отключения необходимо защищать автоматом, имеющим равный или меньший номинал по току срабатывания

В этом случае к первому устройству дополнительно подсоединены два автомата с номиналом 6 А и 16 А, а ко второму — три автомата с номиналом 16 А и один автомат на 10 А. Вводной автомат не может служить щитом для первого УЗО, так как 40 А>25 А. Поэтому перед ним и ставят дополнительные автоматы номиналом не более 25 А (6 А + 16 А = 22 А).

Ко второму УЗО (на 40 А) подключены автоматы общим номиналом в 58 А. Они не защищают УЗО от слишком высокого тока, поэтому оно может выйти из строя прежде, чем вводной автомат отключит этот участок цепи от напряжения. Поэтому здесь рекомендуется заменить второе УЗО на более мощное, например, номиналом 63 А или защитить имеющееся отдельным автоматическим выключателем на 32 А, установленным на ступень выше обслуживаемых автоматов.

В частном доме для светильников и розеток можно устанавливать по одному УЗО. В квартире, кроме вводного щитка, следует обезопасить от аварийных ситуаций стиральную машинку, установив УЗО на 16 А.

Критерии выбора

Во время подбора необходимой модели ВДТ, которая будет отвечать всем предъявленным требованиям, следует учитывать следующие основные критерии:

Тип дифференциального тока. Выпускаемые защитные устройства имеют несколько разновидностей по данному критерию. AC – предназначены для фиксации утечек переменного тока. A – рассчитан на регистрацию переменного постоянного тока, который имеет пульсирующий характер. В – может использоваться для защиты линий постоянного или переменного электрического тока. S – обеспечивает селективную защиту с временной задержкой срабатывания. G – является аналогом типа S, но имеет меньшую временную задержку.
Количество фаз В зависимости от напряжения электрической линии 220 В или 380 В устанавливается двухполюсное или четырехполюсное устройство, соответственно.

Совет. Электромеханические устройство имеют более высокую надежность и длительный срок эксплуатации, чем электронные. Последние очень чувствительны к скачкам и перепадам напряжения.

Номинальный ток. Данный критерий показывает рабочее значение силы тока, обеспечивающее стабильную и длительную эксплуатацию устройства. Исходя из этого показателя можно рассчитать максимальную нагрузку на ВДТ.
Дифференциальный ток. Значение этого показателя подбирается в зависимости от места установки аппарата. При защите отдельных помещений или комнат квартиры необходимо выбирать модель со значением, которое ниже тока не отпускания, т. е. при котором человек не может самостоятельно отбросить источник поражения током. Это значение не должно превышать 30 мА. При монтаже УЗО на вводном проводе выбирается с дифференциальным током 100 или 300 мА. Оно защитит квартиру о возгорания проводки в результате возникновения перегрузки.
Тип устройства. В зависимости от вида электрического тока, постоянный или переменный, выбирается необходимый тип ВДТ. Для эксплуатации в бытовых условиях применяются модели УЗО типа A или AC.
Надежность. Обеспечивается качеством сборки и материалов, из которых изготавливается устройство. Корпус и подвижные детали не должны издавать скрипов и иметь люфтов. Пластик должен быть устойчив к высоким температурам.
Производитель. Данный критерий также играет важную роль в приобретении качественного устройства. На рынке спросом и популярностью пользуются следующие производители: ABB, Siemens, AEG, ДЭК, Астро-УЗО.

Перед каждым УЗО должен устанавливаться автомат с меньшим значением номинального тока. Такая компоновка обеспечит защиту ВДТ от работы в режиме повышенной нагрузки, что способствует стабильной и надежной работе устройства. Правильно подобранное УЗО надежно защитит человека от поражения электрическим током.

Основные характеристики для подбора УЗО

Рассмотрим ряд важных характеристик для выбора УЗО. Устройства бывают;

— для однофазных и трехфазных электросетей 220/380 В;
— двухполюсное УЗО для сети 220 В и четырехполюсное для 380 В;
— величина номинального тока УЗО для разных нагрузок — это 10, 16, 25, 32, 40, 63, 80. 100 А;
— величина дифференциального тока или тока утечки дифференциального выключателя на 6, 10, 30, 100, 300 и 500 мА;

Двухполюсный и четырехполюсный УЗО

Вид дифференциального тока;

— А для переменного тока;
— AC возможность работы УЗО на переменном и не выпрямленном постоянном токе;
— В для работы защиты на переменном и постоянном токе;
— S работа УЗО с выдержкой времени;
— G работа с выдержкой времени меньшей, чем устройства типа S.

Также устройство защитного отключения имеют такие же характеристики, как и автомат.

«Inc» Значение тока короткого замыкания, когда отключается устройство, показывает надежность и устойчивость к коротким замыканиям.
«Im» Коммутационная способность безотказной работы контактной группы.

Хорошими показателями считается значения 1000-5 000 А.

Шаг №10. Производитель

Здесь мы не будет советовать конкретный бренд, хороших фирм и так достаточно, и все они на слуху:

ABB

Schneider

Hager и т.п.

Самое главное в этом деле, чтобы все УЗО в вашем щитке были от одного производителя, а не представляли из себя союзную сборную.

На этом выбор можно считать завершенным. Когда вы определились с количеством, токами утечки, номинальным током и другими многочисленными параметрами, представленным в пошаговом чек-листе, можете смело идти в магазин и говорить продавцу конкретные характеристики требуемого аппарата защиты.

Метки: выбор УЗО, номинальный ток УЗО, ток утечки УЗО, УЗО для квартиры, электромеханическое УЗО

Инструкция по установке

Перед установкой сначала нужно выбрать место для монтажа. Для монтажных работ используют металлический или пластмассовый шкаф. Они бывают разных размеров, необходимо заранее посчитать количество устройств, чтобы выбрать нужный размер.

Некоторые модели снабжены смотровыми окнами для снятия показаний счетчика.

Как правильно подключить УЗО и автоматы самостоятельно, основные правила:

Любые работы начинаем после отключения электропитания.
При монтаже проводки и защитных устройств, строго соблюдайте выбранную схему, лучше ее держать перед собой.
Подключать провода строго цветной маркировке. Зачистить концы проводов на 0,5 см и зафиксировать винтами.
Все защитные устройства, автоматы, реле напряжения крепятся на ДИН-рейке. Для их фиксации зацепитесь верхним зажимом, отверткой отогните нижний зажим и надавите на устройство, когда оно станет на место, отпустите нижний зажим.
Подписывайте все защитные устройства в щитке, чтобы знать, какие приборы через них подключены.
Первым к входным проводам подключается автомат, только после него монтируются все остальные устройства.
При выборе входного УЗО рассчитываем его параметры в зависимости от протекающего тока в сети. Например, для тока в 20-25 ампер, следует брать защитное устройство отключения на 32А.

Если случается ложное выключение или устройство наоборот не срабатывает, причина может быть в следующем:

фазный и нулевой провода соединены после УЗО;
проверьте, закреплен ли нулевой провод;
нулевой провод и заземление соединены в розетке;

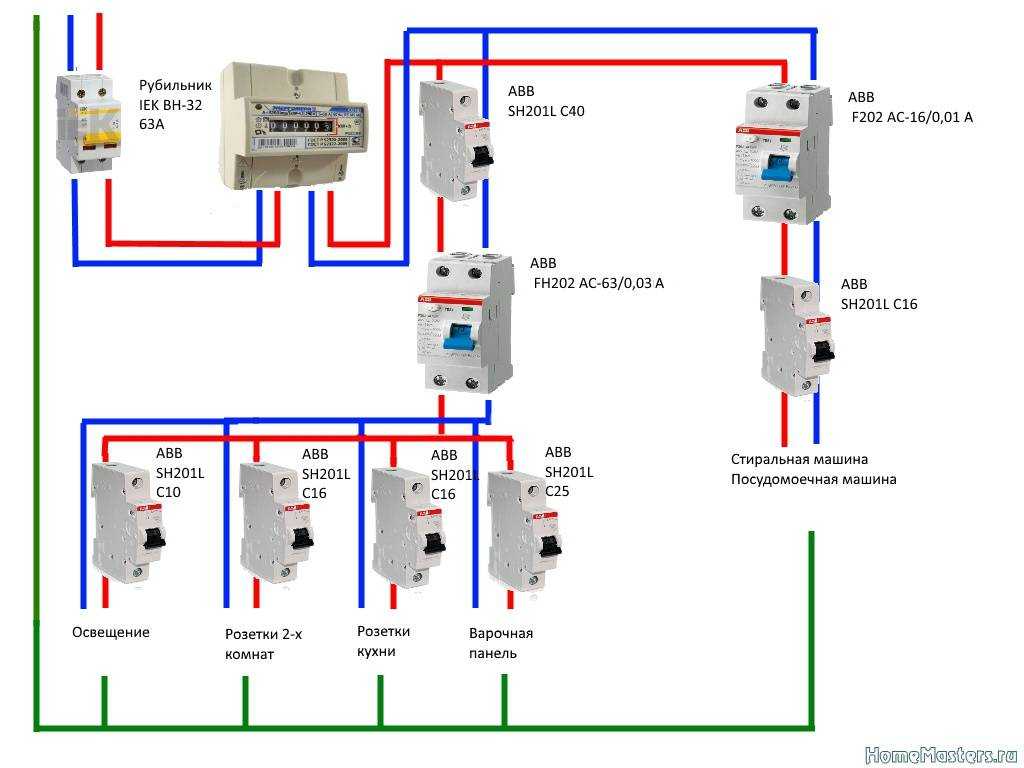

Подключение УЗО и автоматов в электрощите — основные схемы

Мы рассмотрели пример определенного дома или квартиры и выделили группы потребителей электроэнергии, выбрали для них автоматику и рассмотрели методику расчета соответствию требованиям. Дополним изученное выше наглядным примером и схемой как правильно подключить УЗО и автоматы. Укомплектуем электрический щит:

Схема подключения УЗО и автоматов

Рассматривая данную схему может возникнуть несколько вопросов:

Установка вводного автомата.
Установка противопожарного узо.
Оптимизация количества устройств защитного отключения.

Начнем с последнего пункта. Естественно условие использовать отдельное УЗО на каждую группу потребителей электроэнергии обосновано. Однако всегда есть альтернатива и можно от чего то отказаться в данной схеме. К примеру, можно:

Убрать противопожарное устройство защитного отключения.
На освещение первого и второго этажа не использовать УЗО.
Установить на розетки первого и второго этажа одно общее устройство защиты. При этом номинальный ток группового УЗО выбирается так, чтобы он был равен или больше суммы номиналов групповых автоматических выключателей. Если сумма номиналов групповых автоматов превышает номинал вводного автоматического выключателя, тогда номинальный ток устройства защитного отключения выбирается равным номинальному току вводного УЗО, а если вводное противопожарное устройство не установлено, тогда равным или больше номинала вводного автоматического выключателя.

В любом случае — это всего лишь варианты, которые необходимо просчитать и проанализировать. Вариантам и схемам подключения УЗО посвятим отдельный обзор. А теперь для завершения темы кратко рассмотрим установку вводного автомата и противопожарного узо.

Вводной автомат – это автоматический выключатель подачи электричества от питающей сети к объекту, если возникает перегрузка в цепи, или произошло короткое замыкание. От обычных автоматических выключателе использованных в схеме он отличается большей величиной номинального тока. При малом количестве нагрузок он может быть однополюсным и подключаться через фазный провод. В нашем примере использовали двухполюсный образец. Двухполюсный автомат представляет собой блок с двумя полюсами. Они снабжены объединенным рычажком и имеют общую блокировку между механизмами отключения. Эта конструктивная особенность важна, так как ПУЭ запрещают производить разрыв нулевого провода.

В распределительных щитах могут устанавливаться противопожарные УЗО. От обычных устройств они отличаются большей уставкой по току утечки – 100 мА или 300 мА. Для того, чтобы выполнялась селективность, желательно использовать устройства с буквой S на передней панели. Если установить обычное не селективное, то при срабатывании одного из групповых УЗО почти всегда будет срабатывать и противопожарное.

В качестве дополнения — видео: схемы подключения УЗО

Рассмотренная тема довольна обширна, и мы постарались разобрать как правильно подключить УЗО и автоматы в квартире (доме) по заданной схеме и планировке. Выбор того или иного защитного устройства должен быть обоснован расчетами и соответствовать нормам. Для лучшего понимания рекомендуется изучить дополнительные материалы по этому вопросу.

Как правильно выбрать УЗО

Дифференциальное устройство может быть электронным или электромеханического исполнения. Электромеханический вариант имеет дифференциальный трансформатор тороидального типа и исполнительный узел в виде поляризованного реле. Электронные дифференциальные устройства имеют электронную плату, работающую от напряжения сети.

Так как электрическая сеть у нас еще не достигла хорошего качества (скачки напряжения, частые отключения, заниженное или завышенное напряжение), электронная плата устройства может отказать. Рекомендуемый вариант – это более надежное электромеханическое устройство, для него источник питания не применяется.

При выборе УЗО важно также учитывать токи утечки в самих электрических приборах. У всех электроприборов есть свои утечки тока, величина которых зависит от их качества исполнения

Значение тока утечки обычно указывается в характеристиках прибора. Эти значения не должны превышать 30% от величины тока утечки защитного отключения. Например, для тока утечки в 30 мА, величина утечка тока электроприборов не должна быть больше 10 мА.

При выборе дифференциальной защиты это нужно учитывать, иначе будут частые ложные отключения сети. Напряжение электрической сети у нас имеет форму синусоиды, поэтому защитный выключатель выбирают вида АС или А для переменного напряжения.

Важность приобретения качественного УЗО

Безответственный подход к выбору устройства защитного отключения, то есть покупка аппарата, который не подходит дому или квартире по характеристикам, может стать причиной определённых проблем:

ложного срабатывания автоматики, поскольку небольшие утечки электрического тока — это естественная ситуация для проводки, которая была смонтирована относительно давно;
несвоевременного получения информации об опасном происшествии, если выбрано чересчур мощное УЗО, что может привести к поражению электротоком;
неспособности УЗО функционировать с имеющейся проводкой из алюминиевых жил, ведь почти все аппараты работают только на медных проводах.

Чтобы не совершить ошибку при выборе УЗО, перед покупкой не мешает внимательно ознакомиться с параметрами аппарата.

Таблица: основные параметры УЗО

Параметр УЗО
Буквенное обозначение
Описание
Дополнительная информация
Номинальное напряжение
Un
Уровень напряжения, который избран производителем аппарата и необходим для его функционирования.
Обычно номинальное напряжение составляет 220 В, иногда — 380 В

Равномерное напряжение в электросети и номинальное напряжение выключателя дифференциального тока, как ещё называют УЗО, — это важное условие беспроблемной работы устройства.
Номинальный ток
In
Наивысшее значение тока, при котором УЗО функционирует в течение длительного периода.
Значение номинального тока может быть следующим: 10, 13, 16, 20, 25, 32, 40, 63, 80, 100 или 125 А. По отношению к дифференциальному автомату эта величина выступает и номинальным током автоматического выключателя в комплектации УЗО

Для дифференциальных автоматов значение номинального тока выбирают из ряда: 6, 8, 10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А.
Номинальный отключающий дифференциальный ток
Idn
Ток утечки.
Эту характеристику устройства защитного отключения считают главной, так как она указывает на то, какая величина дифференциального тока заставит аппарат среагировать. УЗО производят со следующими параметрами номинального отключающего дифференциального тока: 6, 10, 30, 100, 300 и 500 мА.
Номинальный условный ток короткого замыкания
Inc
Показатель, по которому можно судить о надёжности, прочности и качестве УЗО.
Номинальный условный ток короткого замыкания показывает, насколько хорошо выполнены электрические соединения механизма. Величина номинального тока короткого замыкания стандартизована и может быть равна 3000, 4500, 6000 или 10000 А.
Номинальный дифференциальный ток короткого замыкания
IDc
Ещё один показатель качества и надёжности устройства.
Схож с номинальным условным током короткого замыкания. Отличие заключается лишь в том, что сверхток проходит по одному проводнику устройства защитного отключения, а тестирование работы аппарата осуществляется после включения испытательного тока в порядке очереди по разным полюсам УЗО.
Предельное значение неотключающегося сверхтока
—
Это характеристика, отражающая возможности выключателя дифференциального тока оставлять без внимания симметричные токи короткого замыкания и ситуации, когда сеть перегружена.
Этот показатель не имеет ничего общего со значением тока, при котором устройство защитного отключения обязано блокировать подачу электропитания. Минимальный показатель неотключающегося тока должен соответствовать значению номинального тока нагрузки, увеличенному в 6 раз.
Номинальная включающая и отключающая (коммутационная) способность
Im
Параметр, зависящий от степени технической подготовки УЗО, то есть от мощности пружинного привода, используемого сырья и качества силовых контактов.
Коммутационная способность может быть равна 500 А или величине, в 10 раз превышающей уровень номинального тока
У качественных устройств составляет 1000 или 1500 А.
Номинальная включающая и отключающая способность по дифференциальному току
IDm
Характеристика, которая тоже обусловливается техническим исполнением выключателя дифференциального тока.
Этот параметр сравним с предыдущим (Im), но разнится с ним тем, что во внимание принимается протекание дифференциального тока. Зачастую его оценивают во время короткого замыкания на корпус электроприёмника в системе TN-C-S.

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Подключение УЗО и автоматических выключателей

Если электропотребители в доме или квартире разделены на несколько групп, каждая из которых защищена собственным автоматическим выключателем, то с целью экономии средств можно устанавливать одно УЗО на 2 – 3 таких группы. Сегодня организовать подключение таким образом можно практически в любой бытовой сети: среди современных УЗО с уставкой диф. тока 30 мА имеются модели, рассчитанные на довольно высокие номинальные токи — до 100 А.

Подбирая УЗО для группы автоматов, следует учитывать номинальный ток не только вышестоящего автомата, но и нижестоящих. Поясним на примерах.

Пример 1

Схема к примеру 1

Напомним, что в общем случае рекомендуется устанавливать УЗО с номинальным током, на одну ступень превосходящим номинальный ток выше установленного автомата. Но в данном случае, как видно, каждое из двух УЗО по номинальному току не превосходит, а наоборот уступает вводному автомату: его номинальный ток составляет 50 А, тогда как номинальный ток каждого из УЗО — только 40 А.

Тем не менее, выключатели диф. тока надёжно защищены от перегрузки: суммарный номинальный ток подключённых к каждому из них автоматов составляет всего 32 А (2х16 А), что на 20% меньше номинального тока УЗО в 40 А.

Пример 2

Следующая схема является не столь надёжной:

Схема к примеру 2

Номинальный ток 1-го УЗО составляет 25 А и вводный автомат с номинальным током 40 А его не защищает. Но перегрузка этому прибору не грозит, так как проходящий по нему ток не может превышать 22 А (к УЗО подключены автоматы на 6 и 16 А). А вот 2-е УЗО, рассчитанное на номинальный ток в 40 А, может перегореть: подключёнными к нему автоматами оно не защищается, так как их суммарный номинальный ток составляет 58 А (3х16 + 10), а вводным автоматом защищается, так сказать, впритык.

Если будет иметь место перегрузка, то до срабатывания вводного автомата через УЗО №2 будет протекать ток выше номинального, вследствие чего оно может выйти из строя. Рекомендуется либо установить УЗО с более высоким номинальным током (следующая ступень — 50 А), либо защитить его дополнительным автоматом с номинальным током на ступень ниже (32 А).

Пример 3

А вот эта схема однозначно является неверной:

Схема к примеру 3

Оба УЗО с номинальным током 40 А не защищаются ни вышестоящим автоматом (50 А), ни нижестоящими (суммарные номинальные токи составляют 57 и 48 А).

Оптимальный вариант подключения УЗО

Если имеется несколько УЗО со своей группой автоматов каждое, то очень важно не смешивать провода от разных групп. Для каждой группы лучше предусмотреть свою нулевую шину — при подключении всех потребителей на общую нулевую шину возможны ложные срабатывания УЗО. Подключение с отдельными шинами отображено на следующей схеме

Также здесь показано подключение селективного УЗО

Подключение с отдельными шинами отображено на следующей схеме. Также здесь показано подключение селективного УЗО.

Схема подключения УЗО

Красным цветом обозначена фаза (L), синим — нулевой проводник (N), жёлто-зелёным — заземление (РЕ).

Как видно, селективное УЗО с уставкой тока утечки 300 мА (поз. 3) подстраховывает УЗО 7 и 14 с уставкой тока утечки 30 мА и одновременно защищает цепи освещения (автоматы поз. 5, 6, 12). Защищать осветительную проводку УЗО с уставкой диф. тока 30 мА не имеет смысла, так как здесь вероятность поражения электротоком практически равна нулю.

Подразумевается, что дифференциальный автомат 13 обслуживает выделенную линию, предназначенную для подключения, например, компьютера или стиральной машины, поэтому нулевой проводник от него проложен прямо к нагрузке, а не к нулевой шине.

Дополнительные нулевые шины обозначены поз. 11 и 18. К первой подключены группы розеток 2, 3, 4 и от неё прокладывается провод к УЗО 7; ко второй — группы розеток 5, 6, 7, сама же шина подключается к УЗО 14.

Заметим, что данная схема имеет тот же недостаток, что и приведённая в примере №2: номинальный ток вводного автомата (поз. 1) является таким же, как и УЗО поз.7 и 14 — 40 А, в то время как суммарный номинальный ток подключённых к каждому из этих УЗО автоматов составляет 3х16 = 48 А. Для большей надёжности следовало бы установить УЗО, рассчитанное на более высокий номинальный ток.

При подключении УЗО на группу автоматов выявить место утечки достаточно просто. К примеру, сработало УЗО поз. 7. Нужно отключить автоматы поз. 8, 9 и 10, затем включить УЗО и по одному включать упомянутые автоматы. Как только будет включён автомат цепи с утечкой, УЗО тут же отключится.

От того, правильно ли вы выбрали и установили УЗО, зависит, сумеет ли оно спасти вашу жизнь в случае внештатной ситуации. Поэтому к данному вопросу следует подходить со всей обстоятельностью. Изложенные в нашей статье рекомендации помогут избежать ошибок, которые могли бы стать фатальными.

Выбор для квартиры

Для примера расчета возьмем квартиру в многоэтажном доме. В этажном щитке на вводе стоит автоматический выключатель. Пусть автомат будет на 40 Ампер. Он защищает от коротких замыканий и перегрузок. Сразу за ним монтируется противопожарное УЗО, расчет его номинала произведем позднее.

Оно нужно для защиты от пожара при нарушении изоляции кабеля или ее пробое. Дальше, для обеспечения большей безопасности и бесперебойности снабжения электричеством, на каждую или несколько групп устанавливаются УЗО с определенным Iут от 10 до 30 mA. Зависит от токов утечки.

Есть даже розетки со своими устройствами УЗО. На каждую группу потребителей устанавливается свой автоматический выключатель перегрузок.

В ванной комнате стоит стиральная машинка мощностью 1,8 кВт. Так как она расположена во влажном помещении, то для безопасности предусмотрим автомат защиты на 16 A и произведем расчет УЗО по мощности.

Рабочий ток для стиральной машинки равен:

Длина фазного провода до нее составляет 20 м.

Отсюда IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х7,3+0,01х20)=9,36 mA.

Ближайший в ряду УЗО на 16 A, ток утечки 10 mA.

Торговая марка

Говоря о торговой марке, мы, по сути, будем разбирать соотношение цены и качества. Дело в том, что существует негласная классификация всех изготовителей УЗО по их территориальному расположению – европейские модели, азиатские и российские.

Один из способов отличить подделку на видео:

У каждого из них продукция имеет свои характерные особенности:

УЗО азиатских производителей имеют наибольший спрос в мире. Некоторые фирмы-изготовители из Азии заключают контракты с поставщиком продукции на российский рынок и в этом случае выпускают устройства под торговой маркой России.

Перед тем как выбрать торговую марку УЗО, определитесь, какими средствами вы располагаете для обустройства в квартире или в частном доме защитной автоматики. Самые предпочтительные фирмы:

швейцарская «АВВ»;
французские «Legrand» и «Schneider Electric»;
немецкие «Siemens» и «Моеllеr».

Среди отечественных производителей наиболее широкое применение получила продукция:

Курского завода «КЭАЗ», средняя цена и качество, гарантию на выпускаемые УЗО фирма даёт два года, что свидетельствует о надёжности изделий;
Московской фирмы «Интерэлектрокомплект» («ИЭК»), не всегда положительные отзывы получает продукция, тем не менее, спрос на неё велик благодаря низкой стоимости;
Ульяновский завод «Контактор», он входит в группу компании «Legrand», что сказывается на качестве выпускаемой продукции и соответственно цене;
сравнительно молодая Санкт-Петербургская фирма «DEKraft», на российском рынке она представляет компанию с мировым именем«Schneider Electric».

Что касается китайских производителей, то выпускаемые ими УЗО являются прямым конкурентом устройствам российской фирмы «ИЭК». Цена и качество находятся приблизительно на одном уровне, при этом гарантийный срок у китайского товара пять лет.

Полезные советы по выбору устройств

При выборе учтите, что есть ещё типы УЗО, различные по конструктивному исполнению. Устройства с двумя полюсами монтируют в однофазной сети, для трёхфазной следует выбирать УЗО с четырьмя полюсами.
Если позволяют финансовые возможности, то целесообразнее будет применение дифференциальных автоматов. Это устройство представляет собой два защитных элемента, скомбинированных в одном корпусе (УЗО и автоматический выключатель).

Как уже неоднократно говорилось, устройство защитного отключения всегда следует ставить в схему последовательно с автоматом. Если устанавливать их для каждого отдельного потребителя, то распределительный щиток получится больших размеров, в нём неудобно будет производить компоновку такого количества элементов, а дифавтоматов понадобится в два раза меньше.

Описание практически всех характеристик устройства вы найдёте на корпусе

При выборе следует обратить внимание на параметры номинального рабочего тока – величины, которую УЗО пропускает через себя продолжительное время

Второй важной характеристикой является величина номинального отключающего дифференциального тока, при котором происходит срабатывание устройства

Чтобы обеспечить защиту людей, выбирайте УЗО на 6, 10, 30, 100 мА. УЗО на 300 мА эффективно защитит от возгораний, его монтируют на вводе, а уже потом устанавливают устройства с большей чувствительностью. Защитить розеточные и осветительные группы можно с помощью УЗО на 30 мА, для оборудования ванных комнат и мощной бытовой техники (котлов, бойлеров) покупайте устройства с номинальным током отключения 10 мА.

Если позволят финансы, старайтесь приобретать устройства известных европейских фирм («АВВ», «Legrand», «Schneider Electric», «Siemens» и «Моеllеr»). Разница в цене, конечно, ощутимая, но она гарантирует надёжность и качество. Среди российских производителей можно посоветовать продукцию «КЭАЗ», «ИЭК», «DEKraft». Не покупайте УЗО на рынке, чтобы избежать приобретения подделок, отправляйтесь только в специализированные магазины.

Подробнее про выбор УЗО на видео:

Прежде чем начать монтаж защитной автоматики в квартире, определитесь, с помощью каких устройств вы это сделаете – дифавтоматов или УЗО. Для надёжности применяйте двухуровневую защиту с установкой на вводе селективного устройства. Основные советы по выбору мы вам предоставили. Если что-то осталось непонятным, то лучше обратитесь за помощью к профессиональным электрикам, потому что даже продавцы в магазинах электротоваров не всегда могут дать необходимую консультацию в плане выбора УЗО.

Второй параметр – ток отключения.

Ток отключения выбирается из ряда в Таблице 3. Электроприемники и проводка из-за несовершенства изоляции или внутреннего устройства содержат собственную, естественную

утечку. Перед установкой защитного отключения желательно произвести ее измерение компетентной энергоснабжающей организацией. Ток утечки можно рассчитать исходя из естественной утечки в 0,4 мА на 1 А потребления для нагрузки и в 10 мкА (0,01 мА) на 1 метр проводки. Согласно правилам (ПУЭ) номинальное значение не должно менее чем в три раза превышать естественное значение.

Величина тока отключения, мА	Потребитель (по ПУЭ)
6	ПУЭ не регламентируется, но применяется для маломощных потребителей или для влажных помещений (кухни, ванные, бойлерные)
10	Одиночное устройство, потребляющее не более 16А
30	Розетки, переносные потребители, металлические здания
100	Группы или стационарные потребители – электроплиты, нагреватели
300 — 500	Защита от пожара.

ТАБЛИЦА 3. Номинальный ряд УЗО и рекомендуемый потребитель электроэнергии.

Продолжаем пример 1. Примем ток потребления равный значению автомата (на практике значение указывается в паспорте устройства) – 2А, проводка будет длинной 20 м. Исходя из этих данных:

Iест=2х0,4 + 20*0,01 = 0,8 + 0,2 = 1 мА. Выбираем дифзащиту с минимальным значением в 6 мА.
