Как правильно подключить автоматический выключатель

Способы установки УЗО

Возможны два способа установки устройства. Первый вариант предполагает установку общего УЗО в схему электропроводки, сразу за счетчиком и автоматом. При одном общем УЗО для  квартиры или дома, очень трудно найти место утечки тока через изоляцию проводов. Такое нарушение изоляции нужно искать по всей квартире или коттеджу.

Вариант схемы электропроводки с общим УЗО и защитным заземлением в однофазной сети

В этом случае УЗО обесточит всю квартиры. Во другом варианте устанавливается несколько УЗО, отдельно для каждого направления электропроводки, в гостиную комнату,  кухню, спальню комнату и детскую. Такая схема раздельной электропроводки по комнатам собирается в электрощитке в прихожей.

В этом же электрощитке устанавливается несколько УЗО. Такой вариант конечно затратный, но он имеет некоторые преимущества. Во – первых, при срабатывании УЗО, сеть будет выключена только в одном направлении, а в другой части квартиры напряжение сети сохранится. В одном помещении будет легче искать повреждение электропроводки.

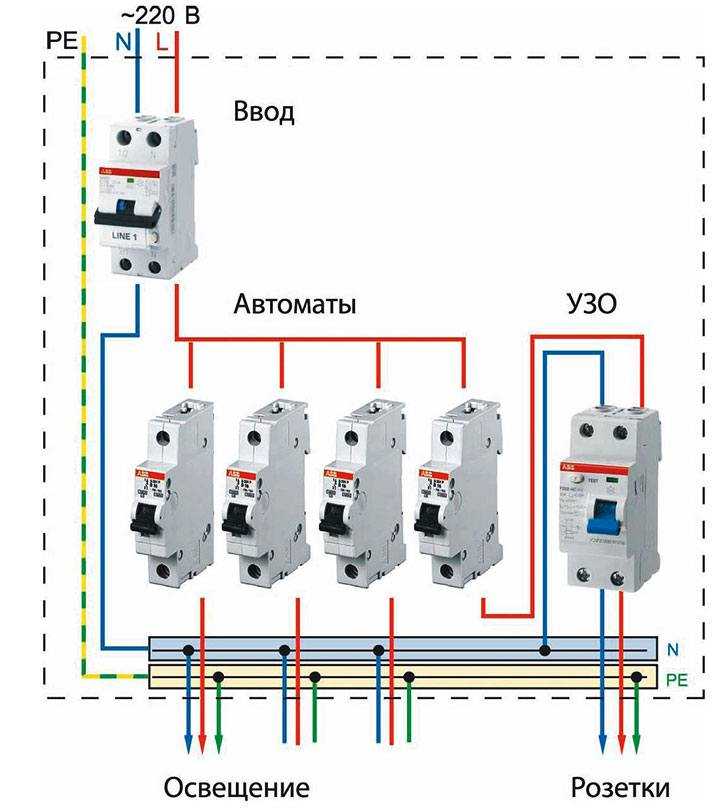

Вариант схемы электропроводки с отдельным УЗО для розеток и защитным заземлением в однофазной сети

В детской комнате отдельно подключенное устройство УЗО защитит детей от прикосновения к опасной розетке быстрее, чем в варианте общего УЗО. Для варианта детской комнаты ставят УЗО с током отключения, менее 10 мА. В ванную, или на кухню, где стоит стиральная машина, нужно ставить УЗО с большим значением тока срабатывания (300мА – 500мА), потому что УЗО с током отключения в 10 мА будет постоянно отключать кухню.

УЗО выбирают по оптимальному току для всех нагрузок в амперах. Время срабатывания УЗО — качественного устройства — до 0,1 секунды, за это время не чувствуется удара током. Проверять на работоспособность устройство защиты нужно нажатием тестовой кнопки УЗО раз в месяц и после каждого аварийного срабатывания.

Схемы подключения УЗО в трехфазной сети

Городское жилье, как правило, питается от трехпроводной однофазной сети. В предыдущем разделе было рассказано, как подключить УЗО в квартире.

Загородные дома и домовладения часто потребляют намного больше электроэнергии. Их часто подключают к трехфазной сети. В загородном доме могут применяться электрические отопительные котлы, мощные водонагреватели для горячего водоснабжения. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения.

Многие мощные нагрузки рассчитаны на напряжение 380 В. Для их питания должна использоваться проводка, состоящая из пяти проводников — трех фазных, нулевого и провода защитного заземления. Во многих местах эксплуатируются устаревшие четырехпроводные сети, в которых отсутствует отдельный заземляющий проводник. В этом случае для применения трехфазного УЗО хозяевам приходится самим изготавливать заземляющий контур и прокладывать сеть заземления.

При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления. Схемы подключения и критерии выбора аппаратов защиты остаются прежними.

В случае если есть значение мощности трехфазной нагрузки, питающейся от сети 380 В, номинальный ток можно рассчитать по формуле:

I = P /1,73 U,

где I — номинальный ток; P — мощность трехфазной нагрузки; U — напряжение трехфазной сети.

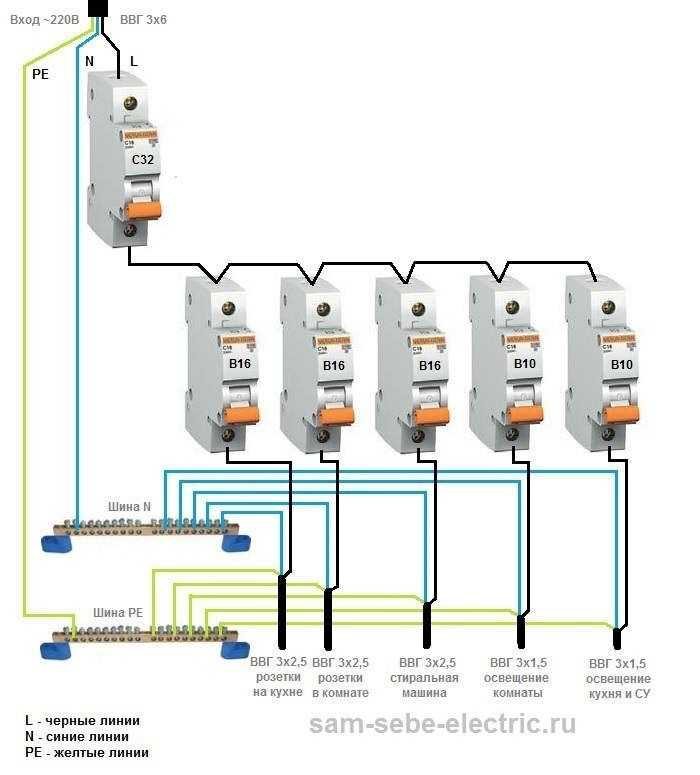

Упрощенная схема квартирного щитка

Правила подключения

При подключении УЗО необходимо следовать следующим правилам:

1. Устройство всегда должно устанавливаться после автоматических выключателей, так как оно не защищено от превышения током максимальных значений;
2. Автоматические выключатели в цепи должны быть меньшего номинала, так как время срабатывания предохранителей велико и тока может быть достаточно для вывода его из строя;
3. Защищаемые УЗО линии должны быть подключены к нему, иначе защита не будет срабатывать.
4. Подключать прибор только по обозначениям производителя, например, категорически нельзя менять вход и выход прибора. Это наверняка вызовет неисправность и дальнейшую его негодность.
5. Следует проверять надежность всех соединений и исключить вероятное искрение, которое, в свою очередь, может вызвать пожар.
6. Все соединительные проводники должны быть хорошо изолированы друг от друга, не должны иметь повреждений изоляции, следов окисления. При появлении очагов коррозии, в среде с повышенной влажностью, утечки через окислы будут вызывать постоянные срабатывания защиты. Это может повлечь серьезные неисправности в подключенных потребителях;
7. Корпусы устанавливаемых элементов не должны иметь видимых повреждений и дефектов.

При появлении очагов коррозии, в среде с повышенной влажностью, утечки через окислы будут вызывать постоянные срабатывания защиты

Как работает УЗО

Подключение однофазного УЗО

В схеме после противопожарного разводим фазовый проводник на автоматические выключатели освещения 10 Ампер. Затем выполняем то же действие в направлении дифференциального автоматического выключателя 30мА/20Ампер.

Следующие контактные соединения направляются на 30мА/40А, после чего производим запитку трех автоматов 16Ампер, несущих ответственность за группы розеток. Подобным образом осуществляется расключение после 30мА/40А. Дальше направляем проводку к автоматам 16 Ампер, которые отвечают за другие группы розеток. Устанавливайте правильно, чтобы не читать, что делать если сработал автоматический выключатель.

УЗО схема подключения

Так как их существует много, то приведу всего несколько общих электросхем, которые могут позволить разобраться с подключением УЗО в любой ситуации.

Схема с общим УЗО на входе в однофазной сети .

В этой схеме применяется одно УЗО, которое ставится на входе после 2-хполюсного автоматического выключателя, но перед отходящими автоматами. В этом случае устройство защищает одновременно от утечек тока все отходящие линии. Недостатком выбора такой схемы является сложность в определении линии, где произошла неисправность (утечка тока).

Например, в какой-то момент попала фаза на металлический корпус электроприбора, включенного в какую-то розетку и сразу сработало УЗО (если есть в доме заземление). Обесточилась вся квартира. Что это за электроприбор, в какой розетке произошла авария сразу непонятно. Приходится долго искать место неисправности. Плюсами такой схемы является возможность применения небольшого щитка и ее дешевизна, так как нужно купить только одно защитное устройство.

Данная схема аналогична предыдущей, но уже с использованием прибора учета электроэнергии.

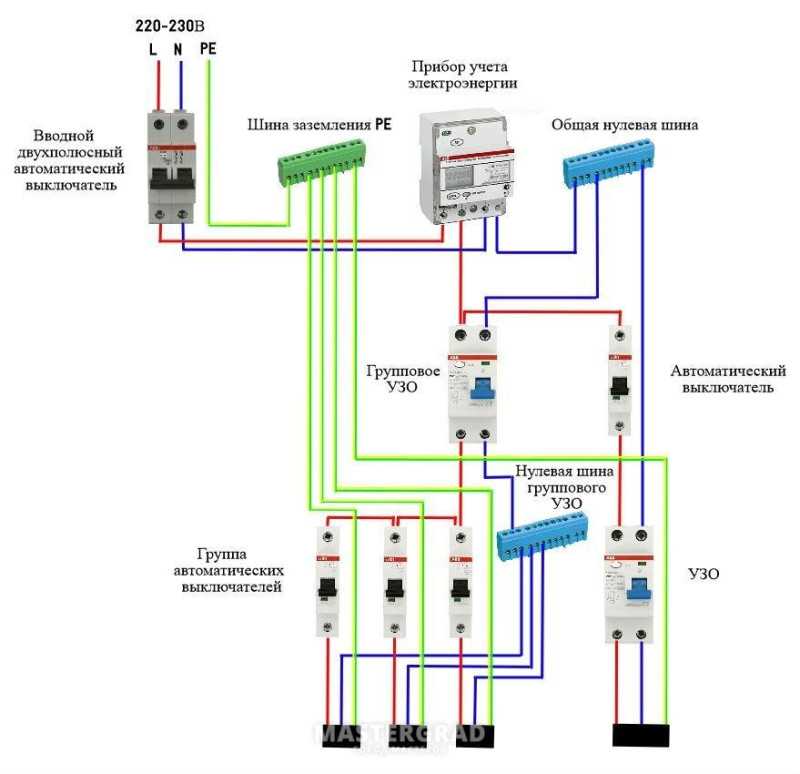

Схема в однофазной сети с общим УЗО на входе и с групповыми УЗО на отходящих линиях .

В данном варианте схемы помимо входного устройства защитного отключения подключены УЗО на каждой отходящей линии. Тут только необходимо соблюсти селективность, чтобы во время утечки тока не отключались одновременно групповое и общее УЗО. Как подобрать селективное УЗО читайте в статье: как выбрать УЗО. Плюсами данной схемы является, то что при возникновении неисправности отключится только аварийная линия. Остальная часть квартиры будет работать в штатном режиме. Минусами такого варианта являются дороговизна (УЗО недешевая игрушка) и необходимость установки большого распределительного щита. в котором можно это все разместить.

Схема подключения УЗО на отходящих линиях в однофазной сети .

Данный вариант практически аналогичный предыдущему. Отличием является отсутствие общего входного УЗО. Многие считают, что покупка общего УЗО это пустая трата денег, так как каждая линия уже защищена от утечек тока групповым защитным устройством. Тут только принимать решение вам в дополнительных тратах. Кто-то скажет а вдруг групповое УЗО выйдет из строя и тогда вся линия будет не защищена. Конечно может быть и такое. Если так рассуждать, то можно предположить, что может отказать и некачественный автоматический выключатель. Тут не перестрахуешься. Если вы решили поставить только групповые УЗО на отходящие линии, то уже будет очень хорошо. Многие просто экономят и их вообще не ставят.

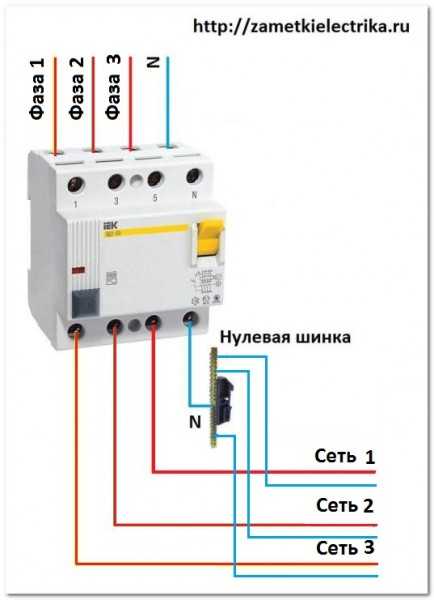

Схема подключения УЗО в трехфазной сети .

Если вы живете в частном доме, то может ваш дом питаться от трехфазной сети. Ниже представлена схема подключения четырехполюсного УЗО в сети 380В. Также на каждой отходящей линии я нарисовал групповые УЗО. Хотя имеет право на жизнь и схема без них. Все фазы, нули и землю я подписал. Думаю все понятно.

Схема подключения УЗО в трехфазной сети с прибором учета электроэнергии.

Данный вариант практически аналогичен предыдущему, только тут используется еще и счетчик электрической энергии.

— Милый, ну что ты все молчишь и молчишь? Расскажи, о чем думаешь. — Понимаешь, дорогая. Вот если обмотать Землю и Луну медной проволокой в несколько слоев, то получился бы неплохой генератор переменного тока. — Опять ты куришь всякую дрянь. Не переменного, а постоянного.

Подключение УЗО по линии фазы

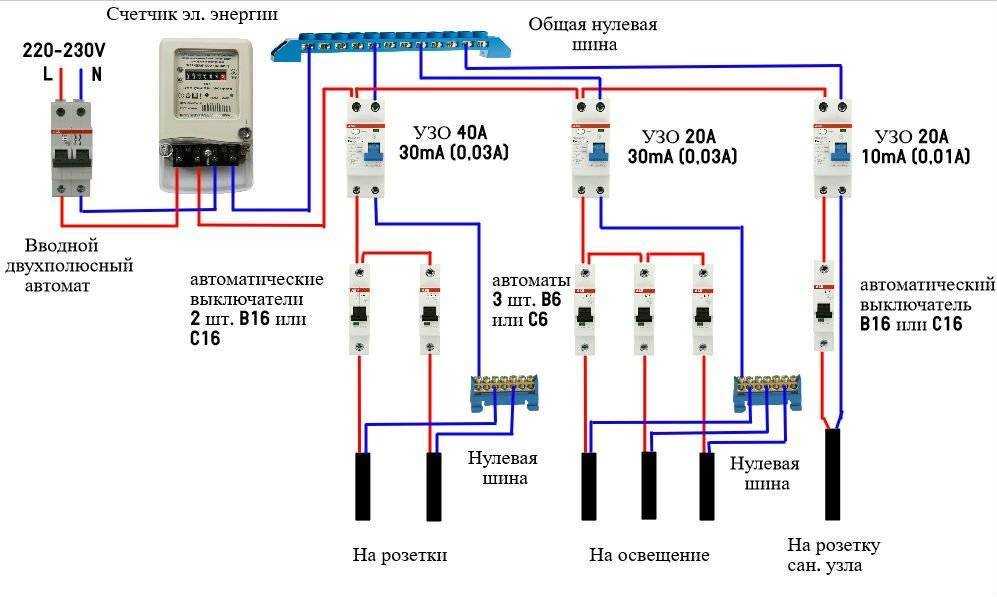

подключение УЗО в однофазной сети

Еще одним способом внедрения защитного прибора в сеть является его подключение по линии фазы, которое осуществляется следующим образом:

1. Фазовые проводники противопожарного УЗО необходимо развести и подсоединить к трем автоматическим выключателям на 10А, отвечающим за освещение.
2. После этого фаза подсоединяется к дифференциальному автоматическому выключателю на 20А.
3. Последующие контакты соединяются со вторым УЗО на 30А.
4. Осуществляется последовательное подключение питания к трем автоматам на 16А, которые будут отвечать за соответствующие розеточные группы.
5. По такому же принципу происходит весь процесс с третьим УЗО.
6. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы.

Подключение трехфазного УЗО

подключение трехфазного УЗО в однофазную сеть

Трехфазные разновидности данных устройств обладают 4 полюсами, что сказывается на некоторых особенностях их установки. При этом, задействование всех их не является обязательным условием, в зависимости от схем и особенностей оборудования может быть использовано 4, 3, а в отдельных случаях и 2 полюса.

Чаще всего, подобные приборы используются для обеспечения безопасности электросети с трехфазным напряжением вне зависимости от того, сколькими проводами оно подается.

Начальные этапы подключения у трехфазного и однофазного прибора одинаковые, все различия начинаются на отходящих цепях, поэтому с этого момента и будет начато рассмотрение данного процесса:

1. Утечка токатрехфазной разновидности имеет внушительные параметры, поэтому прибор обеспечивает только безопасность проводки от риска возгорания. Для того, чтобы обезопасить и человека от удара электрическим током, на всех отходящих участках устанавливаются дополнительные УЗО на 10 мА.
2. Для этих устройств также потребуются автоматические выключатели.
3. Нейтральный провод от основного трехфазного УЗО подключается к колодке, с которой нейтраль выводится только в случае необходимости.
4. На один из трех имеющихся фазных кабелей устанавливается автомат, обеспечивающий безопасность УЗО и электросети, находящейся в зоне его охвата.

Типичные ошибки при подключении дифференциальных автоматов

Номинальный отключающий ток УЗО

Номинальный отключающий ток УЗО I∆n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.

СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.

Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.

УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.

УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.

ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.

Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.

В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.

Согласно свода правил по проектированию электроустановок жилых и общественных зданий:

СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.

Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.

Устройство и принцип действия

Дифавтомат относится к сложному электротехническому оборудованию. Фактически состоит из нескольких автономных структурных составляющих. В их числе:

1. Система автоматического выключения. Контролирует нагрузочный ток. При достижении максимальных значений, например, при коротком замыкании или запредельной мощности потребителей электроэнергии, срабатывает за 0,06 сек. При утечке тока в результате оголения проводки (пробой изоляции) или других неполадок в кабелях и проводах, разрыв сети происходит с задержкой до 1 часа. Отключение производят магнитный и тепловой расцепители. Быстрота процесса зависит от величины отклонения тока от стандартного значения. Автомат приводится в действие при разнице текущего и номинального токов выше 25%.
2. Дифференцированный трансформатор. Предназначен для защиты людей и животных от поражения током. Работа основана на использовании электромагнитной катушки. При достижении разницы между входящими и исходящими токами критических значений катушка мгновенно разрывает цепь.
3. Рейка ручного переключения аппарата. Имеет два положения — включено и выключено. Используется при ремонтных и профилактических работах, а также при подключении потребителей электропитания.

Установка дифференциального выключателя

Установка дифавтомата производится в строгом соответствии с требованиями ПУЭ (Правила устройства электроустановок). Аппарат размещается в распределительном щите на Din — рейках, к которым крепится с помощью специальных зажимов — защёлок. Компактный корпус изготовлен из диэлектрического материала. Часто применяются полимерные композиты, обладающие необходимыми для электрических устройств свойствами: прочностью, термической и антикоррозийной стойкостью, повышенной противопожарной сопротивляемостью.

Выключатель крепится к щитку таким образом, чтобы входные жилы находились сверху. На корпусе коробки показано правильное направление монтажа. Подсоединяемые провода на концах оголяются и зачищаются специальным инструментом для снятия изоляции. Высокотехнологичные приборы чувствительны. Даже незначительные повреждения сердечника провода приведут к некорректной работе системы защиты. Как минимум увеличится число ложных срабатываний выключателя.

Фазный и нулевой провода требуется подключить к устройству через специальные ячейки. Встречаются случаи, когда жилы соединяются с изделием, минуя автомат. Такая схема соединения чревата опасными последствиями.

Грубая ошибка — соединение нулевого провода на выходе из устройства с другими нулями на электрическом щитке. Проходящие токи превысят номинальное значение для устройства, вызывая беспричинное срабатывание. Такой же эффект имеет место при соединении нуля с заземлением. Такая схема устарела. Она пригодна для двухпроводных сетей с грубой защитной системой.

При двух или трёх элементах в электросети требуется следить за тем, чтобы фазы и земля подключались правильно. Нередко к энергопотребителю подводят фазный провод от одного прибора, а ноль — от другого, что исключает возможность защиты сети.

Подключение однофазного УЗО

При самостоятельном подключении однофазных защитных устройств, чаще всего совершается ряд однообразных ошибок, что делает систему неработоспособной.

Для того, чтобы избежать их, необходимо четко следовать следующей пошаговой инструкции:

1. Первоначально необходимо перевести автоматический выключатель в режим, при котором его проводники будут полностью обесточены.
2. После этого производится монтаж защитного отключающего устройства внутрь электрощита.
3. К выходным клеммам производится подключение проводников с фазой и нулем.
4. К входной клемме устройства с маркировкой L подсоединяется фазный кабель автоматического выключателя.
5. К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка.
6. Для осуществления проверки правильности подключения и работоспособности системы, необходимо вернуть напряжение на проводники автоматического выключателя, затем перевести защитное устройство в рабочий режим и обеспечить его напряжением. Для этого необходимо всего лишь подключить к электросети любой бытовой прибор, который находится в зоне охвата его защиты. Если после этого срабатывание устройства не произошло, то схема была реализована верно.
7. Последним этапом является проверка непосредственно УЗО, которая осуществляется путем нажатия кнопки тестирования. Отключение прибора после этого действия свидетельствует о том, что защитная система функционирует правильно.

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Отличие электромеханического УЗО с 2 и 4 обмотками от электронного

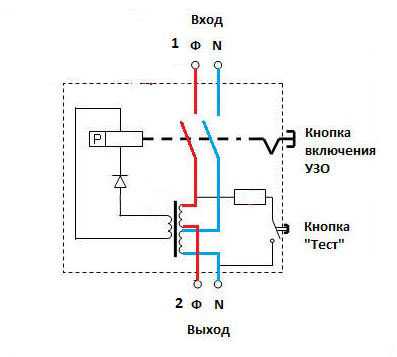

Посмотрите на картинке изображение структурных схем двух типов УЗО — электромеханического и электронного. Они похожи между собой, но в схеме электронного прибора есть дополнительный элемент – треугольник с буквой «А» — усилитель. Как видно из названия, отличие этих приборов в конструкции. В электромеханических внутри находятся реле и трансформатор с двумя, а в трёхфазных устройствах — четырьмя обмотками. При исправной изоляции суммарный ток и напряжение в выходной обмотке равны 0. В случае повреждения на ней появляется напряжение, достаточное для срабатывания защиты.

В электронных устройствах внутри электронная схема с усилителем. Такие приборы дешевле и у них выше чувствительность. Недостаток этой конструкции в необходимости обеспечивать питание этой схемы, которое она получает от сети. При обрыве нулевого провода напряжение для питания электроприборов отсутствует, но есть в фазном проводе относительно заземлённых конструкций. При прикосновении к нему человек попадает под воздействие высокого напряжения, а УЗО не сработает из-за отсутствия питания электронной схемы.

Поэтому электромеханическое реле обеспечивает более надёжную защиту.

УЗО без блока питания, и с блоком питания

Частые ошибки при подключении

Ошибки, совершенные при подсоединении защитного приспособления, могут повлечь тяжелые последствия: в случае аварии не сработать или электрооборудование будет работать некорректно.

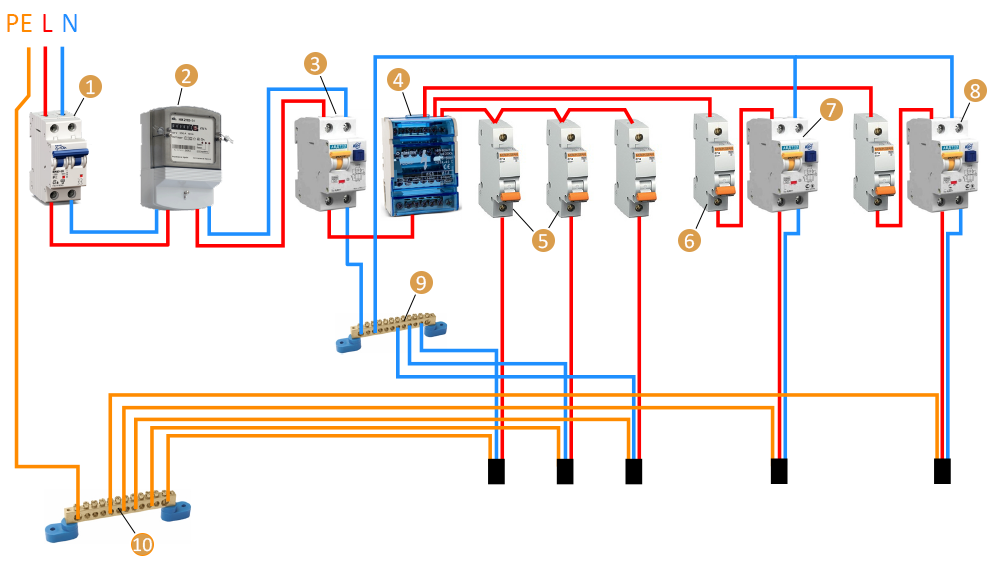

Схема подключения электросчетчика, УЗО, автоматов

Наиболее распространенной оплошностью является присоединение нейтрального проводника к открытой части электрооборудования или к заземляющему проводнику. Это может послужить основанием для частого срабатывания.

Подсоединение нагрузки к нейтральному проводнику до УЗО также станет грубейшей ошибкой в подсоединении защитного приспособления, что вызовет постоянное отключение электролинии.Соединение ноля с заземлением станет основанием для обесточивания цепи.

Подсоединение двух защитных элементов с группой нейтральных проводов. Это послужит для возникновения в сети дифференциального тока, а вследствие этого и отключения одного или обоих сразу. Если потребитель изъявляет желание установки УЗО более двух штук, необходимо очень тщательно проверить соединения выходных проводов и розеток. Также рекомендуется избавиться от лишних перемычек.

К тому же ошибкой может быть несоблюдение полярности при подключении. Если нулевой проводник будет подключен снизу, а фазный – сверху, то такой прибор будет функционировать неправильно. При этом не будет работать кнопка Тест, и ток будет протекать в одной направленности, что не сможет повлечь компенсацию магнитных потоков.

В трехфазной сети неправильно подключено УЗО по причине того, что клеммы заводятся на одноименные фазы – также является ошибкой и повод для отключения защитного устройства.

Как выбрать и не ошибиться

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Произойдёт имитация тока утечки, устройство должно среагировать и отключиться. Его часто путают с защитным нулевым проводником, который предназначен для подключения заземляющей жилы.
При возникновении утечки тока по любому из проводов, происходит разбаланс, и, как следствие, сердечник трансформатора намагничивается. Знать нормативные документы и методику выбора Понятно, что рядовой обыватель скорее всего с этими вещами не знаком, поэтому будет приглашать мастера.
Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону.
Существуют такие УЗО, в которых допустимую величину тока утечки можно регулировать. Заземляющий компонент предназначен для отвода токов, возникших в результате короткого замыкания, не взаимосвязан с основными фазами и подключается к защитному нулевому проводнику.
Этот элемент оснащен отверстиями с перфорацией, которые предназначены для соединения с тыльными защелками автомата.
Большинство несчастных случаев связано именно с некомпетентностью. Подключить автомат и после подачи напряжения при помощи ранее описанных методов проверить правильность функционирования системы.
Как подобрать Первый параметр, по которому выбирается УЗО — это тип проводки в помещении, где будет установлено устройство.

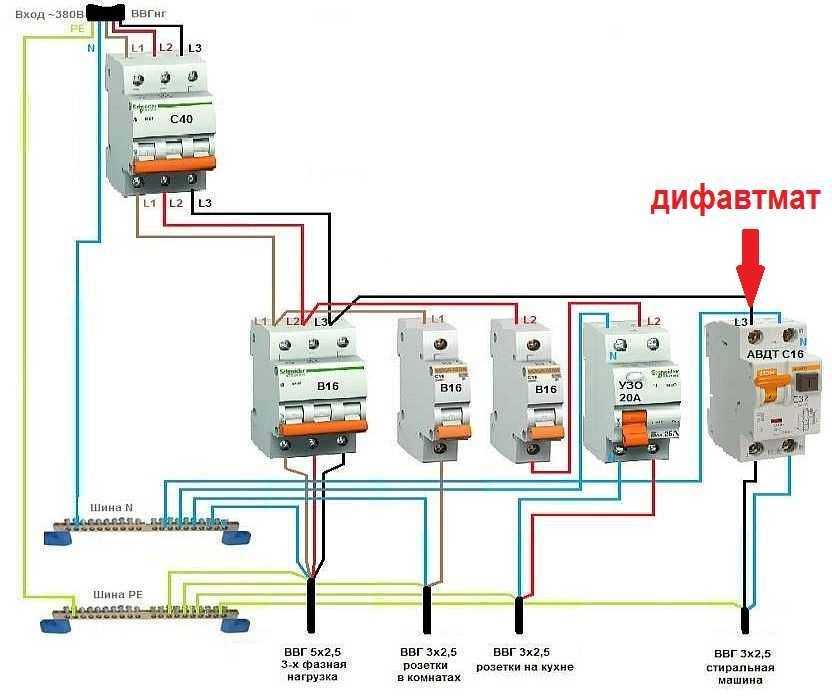

Распределительный щит — компоновка при 3-х фазном вводе

Рекомендуем: Подключение электричества к участку

Виды и типы дифференциальных выключателей (ВД)

По основным рабочим характеристикам выключатели дифференциальные (ВД) классифицируются на отдельные виды и типы. Так по способу управления УДТ бывают двух видов:

• с источником питания (электронные).
• без дополнительного источника питания (электромеханические).

Определить способ управления ВД можно по схеме, изображенной на его корпусе.

Схемы электромеханического и электронного ВД

Выбирая УДТ, следует учитывать, что среди электронных устройств первого вида есть модели, которые автоматически отключаются, если вспомогательный источник питания отказал. А есть также модификации, которые не отключаются. Они в опасных ситуациях не способны выполнять функцию защиты при отказе источника питания. Поэтому менее надежны.

По числу полюсов и напряжению питания классификация следующая:

• двухполюсные – рассчитаны на рабочее напряжение 230 В;
• четырехполюсные – используются в сетях 400 В.

Относительно возможности установки тока срабатывания УДТ бывают:

• регулируемые (дискретно или плавно);
• нерегулируемые.

По способу монтажа ВД делятся на такие разновидности:

• стационарные, предназначенные для установки в электрический щит;
• переносные, к которым относятся УЗО-розетки и вилки.

Что касается стойкости к действию импульсного напряжения, то в этом направлении выделяют следующие виды УДТ:

• стойкие;
• отключающиеся.

Классификация устройств по срабатыванию в зависимости от формы колебаний рабочего тока представлена далее в таблице. На корпусе тип тока нагрузки, на который рассчитан ВД, обозначается графически или буквами.

Тип УЗО	Характеристика
AC	Срабатывают при медленном возрастании и при скачке дифференциального переменного синусоидального тока. УЗО данного типа получили широкое распространение в быту
A	Предназначены для цепей с пульсирующим постоянным и синусоидальным переменным типом тока. Срабатывают от медленного и резкого нарастания тока. Подходят для домашнего и промышленного (например, в цепи регулировки скорости электродвигателя) использования.
B	Используются в промышленных сетях. Рассчитаны на срабатывание от тока с разной формой колебаний переменного и постоянного типа, как по отдельности, так и наложенных друг на друга (одновременно протекают).
F	Соединяет отключение по типу «А» со срабатыванием от дифференциального постоянного пульсирующего (наложен на постоянный сглаженный) и составного тока (проходит между нейтральной жилой и фазой либо землей и фазами).

Маркировка по типу тока

Следует учитывать, что УДТ выпускаются с выдержкой времени срабатывания и без нее (при наличии дифференциального тока). Использование устройств с задержкой срабатывания (обозначается S) позволяет обеспечить селективность в собранной схеме.

Подключение УЗО в электрическую цепь квартиры

Монтаж данной защитной системы в единую цепь жилой квартиры является довольно простой процедурой, которую можно осуществить самостоятельно. Установка происходит через специальную DIN-рейку, которая может быть изначально встроена в распределительный электрощит или иметь отдельное расположение.

Этот элемент оснащен отверстиями с перфорацией, которые предназначены для соединения с тыльными защелками автомата. Клеммы, находящиеся на нижней и верхней части УЗО, имеют маркировку N и L, обозначающую нуль и фазу соответственно.

Для правильного подключения необходимо производить его в соответствии со следующей инструкцией:

1. Первоначально нужно соединить вводный автомат с силовым кабелем, идущим от наружной электросети. Выбор этого прибора осуществляется в зависимости от показателя максимального тока и общих нагрузок на сеть.
2. После вводного автомата подключается электросчетчик, который необходим для регистрации затрат энергии, также он будет отвечать за обеспечение УЗО необходимым напряжением.
3. Установка самого защитного механизма. Правильное подключение подразумевает подсоединение силового кабеля в верхней части, а кабель нагрузки снизу прибора. Верхние клеммы предназначены для подключения нуля и фазы, которые идут от электросчетчика.
4. Дополнительно требуется соединение фаз и нулей обоих приборов: L/ к L, N/ к N, чтобы обеспечить работоспособность схемы.
5. Фаза защитного устройства должна быть подключена к фазе автомата, а ноль прибора соединен с нейтралью, после чего процесс можно считать завершенным.

Пошаговая инструкция внедрения защиты

Для полной информации относительно подключения устройств, обеспечивающих защитную отсечку, рассмотрим пошагово процесс создания коммуникационной схемы с внедрением прибора защиты:

1. Подвести к электрощиту силовой кабель от централизованного интерфейса ввода энергетики в дом.
2. Внутри щита смонтировать автоматический выключатель (этот прибор предварительно рассчитывают на отсечку по общей нагрузке сети).
3. Смонтировать электрический счётчик в удобном месте и соединить выход автомата с входными клеммами счётчика.
4. Установить внутри щита УЗО и соединить вход прибора (верхние клеммы) с выходными клеммами электросчётчика.
5. На выходную (фазную) клемму УЗО подключить фазный проводник домашней электропроводки.
6. На выходной (нулевой) зажим УЗО подключить нулевой проводник домашней электропроводки.
7. Подключить главный кабель на зажимах автоматического выключателя ввода.

Исполняя отмеченные операции, следует учитывать некоторые нюансы. К примеру, необходимо следовать правилу последовательного включения автоматического выключателя с прибором защитной отсечки.

Если же не предусматривается внедрение в сеть автомата, необходимо обязательно ставить вместо автомата плавкие предохранители.

Плавкие вставки, которые могут использоваться для предохранения электрических цепей по токам короткого замыкания. Плавкие элементы иногда могут применяться для защиты, заменяя функции автоматических выключателей

Как правило, значение номинального тока защитного модуля рекомендовано брать несколько большее, чем значение тока автоматического выключателя. В отдельных случаях этот параметр допускается выбирать равным параметрам автомата.

Выполняя работы по включению в состав питающей сети защитного устройства, рекомендуется провести проверку всех доступных цепей на предмет возможных дефектов. После установки прибора обязательно проверить эффективность отсечки. Для этой операции существует специальная тестовая клавиша на передней панели прибора.

Клавиши тестирования корректного срабатывания защиты. После установки и подключения УЗО следует воспользоваться этими элементами прибора для проверки защитной функции

При монтаже все работы по соединению должны выполняться внимательно.

Подвод сетевых линий следует производить в точном соответствии с обозначениями, присутствующими на корпусе устройства. То есть фаза подключается к «фаза» и, соответственно, ноль подключается к «ноль». От перемены мест «слагаемых» существует высокий риск выхода защитного аппарата из строя.

Проверка и устранение неисправностей

Установка УЗО практически в любую систему электроснабжения позволяет точно проверять подключенные к сети устройства и линии на предмет проблем с изоляцией и пробоя на корпус. Для этого УЗО и стараются сдвинуть как можно ближе к вводному автомату: область защиты при этом становится только шире, при этом проблемная точка легко детектируется путём последовательного перебора подключенных линий.

Ложное срабатывание УЗО практически всегда является следствием какого-либо действия человека: прикосновения к корпусу техники, включения прибора в розетку и т. д. Таким образом, место утечки в большинстве случаев удаётся достаточно быстро локализовать. Если срабатывает вводное УЗО, контролирующее несколько групп, линию со слабой изоляцией определяют путём последовательного отключения розеточных групп и контроля за работоспособностью электросети. Обнаруженная сеть может переключаться на питание в обход УЗО, но только с переподключением обоих проводников и только если такое изменение схемы допустимо с точки зрения электробезопасности. В остальных случаях требуется либо установка диффзащиты на большее значение тока утечки, либо восстановление изоляции линии.

Фото remkip.ru

Периодически нужно тестировать работоспособность механизма. Для этого в каждом устройстве предусмотрена тестовая кнопка, замыкающая один выходной полюс с противоположным входным через токоограничивающее сопротивление. Таким образом, имитируется утечка, значение которой с высокой точностью приближено к порогу срабатывания. Отсутствие реакции на нажатие тестовой кнопки может служить как о неисправности прибора, так и о слишком низком рабочем напряжении.

Подключение УЗО в квартире
