Лампы ближнего света на автомобиле Lada Largus являются недолговечным элементом, поэтому рано или поздно их заменят владельцы автомобилей. Для начинающих эта задача обычно вызывает много вопросов. Поэтому ниже мы рассмотрим, как выбрать и как изменить свет ближнего света в Ларгусе.

Замена лампочки

Прежде всего, следует сказать, что в световом пучке Lada Largus используется стандарт галогена H4, то есть он имеет две нити накала и отвечает не только за луч ближнего света, но и за дистанционное освещение.

В настоящее время на рынке можно найти такие лампы разных производителей, среди которых можно выделить следующие:

Кроме того, в последнее время лампочка маяка хорошо себя зарекомендовала. К их преимуществам относится не только низкая цена, но и хорошее качество.

Разумеется, при выборе светильников необходимо обратить внимание не только на марку, но и на следующие характеристики светового элемента:

Стандартные «галогены» обеспечивают неестественное желтоватое свечение. Однако в последнее время появились лампочки с голубым свечением. Люди называют их псевдоксеноном.

Однако следует отметить, что такой свет освещает дорогу только в сухую погоду. В тумане или в дождь предпочтительны обычные светильники.

Более того, в плохую погоду последние даже уступают дорогим «ксенонам» и «светодиодам», мощность которых у светового луча в полтора-два раза выше, чем у галогенных ламп. Это связано с тем, что свет этих элементов обладает недостаточной проникающей способностью.

Заметка! Обратитесь в сервисный центр для установки ксеноновых и галогенных ламп, так как это требует установки дополнительного оборудования и изменения программного обеспечения.

Таким образом, каждый водитель может выбрать наиболее подходящую лампочку с учетом своих финансовых возможностей и условий, в которых машина будет работать.

Процедура замены

Замена лампы ближнего света Lada Largus осуществляется в следующем порядке:

  • Работу следует начинать с отсоединения клеммы аккумулятора.

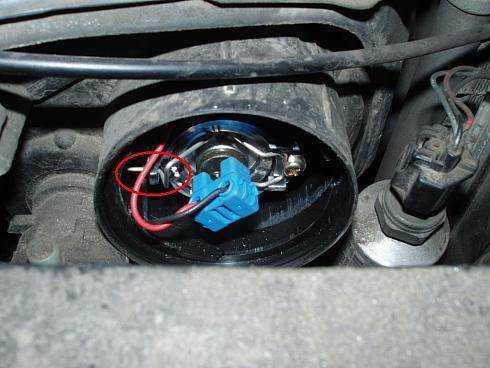

  • Затем снимите крышку на задней части фары. Для этого его нужно слегка повернуть.
  • Затем отсоедините устройство от контактов, потянув его за корпус.
  • Затем снимите фиксатор пружины пальцем. После этого легко снять лампочку с фары, так как она больше ничего не держит.

  • Далее новая лампочка должна быть заменена. Лучше всего выполнять эту работу в перчатках, чтобы не касаться стеклянной колбы своими руками. Дело в том, что жирные следы могут привести к быстрому перегоранию лампы.
  • Затем необходимо закрепить основание с помощью пружинного зажима, поставить блок на контакты и затем заменить заглушку.
  • В конце операции подключите аккумулятор и проверьте фары.

Советы! Желательно заменять лампочки двумя лампами одновременно, чтобы обеспечить равномерное освещение и предотвратить горение второй лампы в самое неподходящее время.

Это завершает замену лампы ближнего света в Ларгусе. Как видите, эта операция чрезвычайно проста.

Некоторые способы устранения неполадок

Если после замены лампы мигающий свет на Lada Largus по-прежнему не загорается, причиной неисправности может быть неисправный предохранитель. Заменить их еще проще, чем лапки, так как они расположены в салоне, с левой стороны рулевой колонки.

Два луча отвечают за ближний свет:

  • F9. левая фара.
  • F10. правая фара.

Заметка! Даже если предохранитель не поврежден визуально, необходимо заменить новый.

Плохое соединение часто является причиной неисправности. В этом случае их просто нужно почистить.

Следует отметить, что для Lada Largus нет закрытого реле, поэтому, если замена предохранителей не дала никаких результатов, необходимо только проверить контакты на фаре, которые могут загореться или окислиться.

Часто свет исчезает из-за плохого контакта заземляющего провода машины. В этом случае проблема также решается путем тщательной очистки контакта. Если свет не горит, обратитесь за помощью в сервисный центр.

Замена ламп ближнего света лампами Ларгуса, которые также являются лампами дальнего света, не требует снятия фар или других элементов, поэтому это довольно просто. Однако сначала вам необходимо приобрести новые осветительные элементы с учетом приведенной выше информации о выборе.

Что выбрать для замены

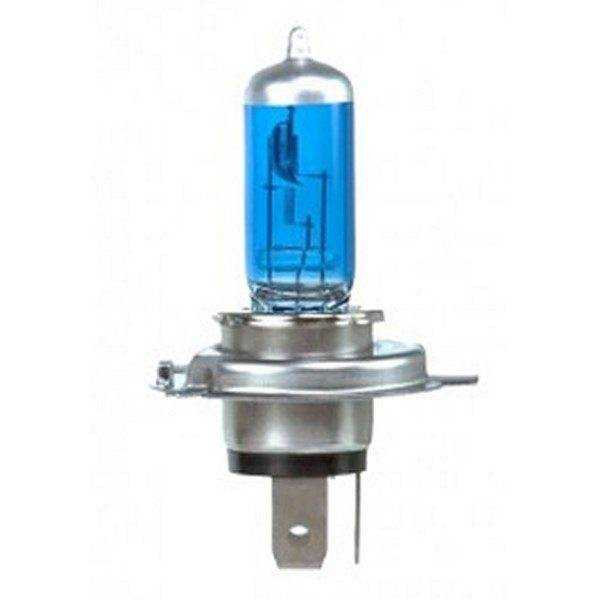

Штатная заводская установка — галогенная Н4 лампочка на Ларгусе. Однако современный авторынок предлагает альтернативные варианты для дневной оптики автомобиля. Есть три аналога:

  • светодиодные,
  • ксеноновые,
  • галогенные.

Ксеноновые имеют голубоватое свечение, что неудобно при пасмурной или дождливо-снежной погоде. Галогенные экземпляры светят ярко и тепло. Они относятся к распространенному варианту установки, хотя уступают по мощности другим аналогам. Преимущество светодиодных элементов состоит в том, что они при высокой мощности способны длительное время сохранять энергию.

Блок-фары

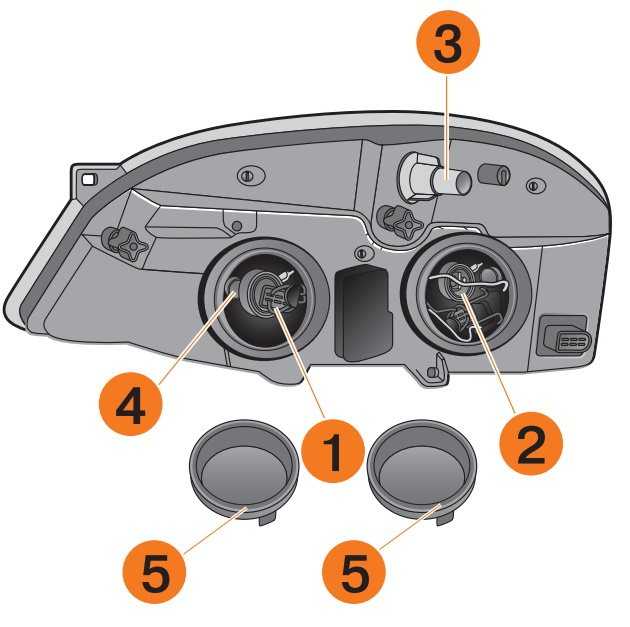

Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:

  • «габаритная» лампа (W5W).
  • двухнитиевая лампа ближнего и дальнего света (тип Н4);

Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.

Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).

Замена блок-фары

Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:

  1. Зафиксировать универсал при помощи ручного тормоза.
  2. Вынуть ключ из замка зажигания.
  3. Снять провод «минус» с клеммы аккумуляторной батареи.

Демонтаж блок-фары универсала «ЛАДА Ларгус» начинают, предварительно сняв передний бампер. Эта операция подробно показана на видеостранице:

После этого откроется доступ к элементам крепежа в нижней части корпуса. Далее, необходимо отключить электрические провода:

  • идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
  • снять патроны ламп указателя поворотов 5 и габаритов 7;
  • достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.

Это интересно: Как правильно завести автомобиль? 6 подробных инструкций для авто с МКПП и АКПП в различных ситуациях

после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);

выдвинуть корпус блок-фары немного вперед и снять его.

Новая блок-фара устанавливается в обратной последовательности, выдерживая равномерный зазор между корпусом 2 и кузовными деталями.

Регулировка светового потока

После проведения каких-либо работ, связанных с головной оптикой автомобиля «ЛАЛА Ларгус», в обязательном порядке проверяют и регулируют (при необходимости), направление светового потока включенных ламп. Для этого лучше всего обратиться на специализированную СТО, оснащенную специальными приборами и укомплектованную квалифицированными специалистами. Однако, в случае крайней необходимости такую операцию можно осуществить самостоятельно и без наличия необходимых приборов. На практике существует несколько способов проверки и регулировки света фар. С одним из них можно ознакомиться, посмотрев видеоролик:

Замена ламп в блок-фаре

Среди внезапно возникающих неисправностей, с которыми встречаются практически все автовладельцы, одно из первых мест занимает выход из строя источников света головной оптики. К ним относятся лампы:

  • ближнего/дальнего света;
  • указателя поворотов;
  • указателя габаритов.

Все они находятся внутри отдельно взятой фары и поменять их в случае необходимости особого труда не составляет.

Замена лампы ближнего/дальнего света

Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:

вынимают защитную крышку;

отключают колодку с проводами;

  • вытаскивают резиновый уплотнитель;
  • нажимая на пружинный держатель, выводят его из-под фиксатора;

осторожно отпустив держатель, аккуратно достают сгоревшую лампу. Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа

Затем все снятые детали возвращают на свои места

Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа. Затем все снятые детали возвращают на свои места.

Внимание! В «Ладе Ларгус» используются галогеновые источники света, к стеклянной поверхности которых прикасаться не рекомендуется. Во избежание потемнения колбы при нагреве, их рекомендуется держать за цоколь

Замена лампы указателя поворотов

Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:

аккуратно отжать пластмассовый фиксатор разъема;

Это интересно: Инструкция и 7 полезных советов по замене лампы ближнего света в фарах

отключить разъем с проводами бортовой электросети;

изъять патрон с лампой из гнезда блок-фары, вывернув его по (левая лампа) или против (правая лампа) часовой стрелки;

нажав и вывернув лампу против часовой стрелки, вынимаем ее.

Новая лампа устанавливается в обратной последовательности.

Замена лампы указателя габаритов

Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:

  • отсоединяют колодку с электрическими проводами от патрона;
  • проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;

новую лампу ставят на место сгоревшей.

Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.

https://youtube.com/watch?v=ZecYBqip-lE

Как сделать правильный выбор

Для начала обратим ваше внимание на то, что лампочка ближнего света на Ладе Ларгус – это стандартная галогенная Н4. Она имеет в себе две нити и выполняет две функции: обеспечивает как ближний, так и дальний свет

Они не требуют демонтажа либо каких-то других элементов, поэтому замена и установка очень просты. Единственное, что вам нужно – это заранее приобрести новые лампы, возможно, также предохранители и другие элементы, а также необходимо изучить инструкцию.

Можем посоветовать бренды, зарекомендовавшие себя как надежные производители высококачественных ламп, подходящих для Лады Ларгус:

  • Bosh;
  • Osram;
  • Philips;
  • Narva;
  • также отечественный производитель «Маяк», продукция которого тоже отлично подойдет для вашей машины. Эти лампы недорогие, зато очень качественные.

Лампочки должны иметь такие характеристики:

  • яркость – до 1550 Лм;
  • срок эксплуатации – от 2000 до 4000 часов;
  • мощность – 45-60 Вт.

Галогенные лампы отличаются желтоватым свечением, но сейчас есть и псевдоксенон, который светит голубоватым. Но у голубоватого свечения есть минусы: они хороши только в сухую погоду. Когда дождь или туман, лучше всего вам подойдет стандартная галогенная лампа. Она обходит даже ксенон и светодиоды, хотя они мощнее. Просто галогеновые лучи не имеют достаточной проникающей способности.

Многие автолюбители предпочитают светодиодные лампы, потому что они мощные и долго сохраняют энергию.

Замена лампочек лада ларгус – фото, видео замены

Постоянная эксплуатация автомобиля однажды приведет к необходимости замены лампочек на Лада Ларгус. Это легко сделать на специализированном СТО, но можно и самостоятельно проделать всю необходимую работу. Для достижения желаемого результата, нужно тщательно изучить инструкцию. Это обусловлено некоторыми нюансами, которые следует учитывать во время замены лампочек на Лада Ларгус. Обо всех этих тонкостях работы и поговорим более подробно.

Какие лампы стоят в фарах Лады Ларгус

Все лампы, которые применяются для наружного освещения в Ладе Ларгус можно разделить на 3 категории:

Также нужно понимать какие именно лампочки нужны для замены в автомобиле Лада Ларгус:

Для ближнего света используют лампочку H-4 с мощностью 12В, 60/55W;

Для габаритов необходимо брать лампу W5W с мощностью 5W;

Для переднего поворотника используют лампочку PY21W;

В противотуманках стоят лампы H-11 с мощностью 12В, 55W.

Замена лампочек ближнего и дальнего света на Лада Ларгус

Любая замена лампочек должна начинаться с отключения питания. Эти действия обязательны для работы с электрическим оборудованием авто. Отсоединение питание проводится путем порота специального рычага или убирания клемм с аккумулятора. Так вы полностью исключите замыкание, спровоцированное неправильным подсоединением проводов. Нужно понимать, что одна лампочка используется для ближнего света Ларгуса, а вторая – для дальнего. Средний ресурс работы лампы колеблется в пределах 2-4 тысяч часов. Обеспечить доступ к левому фонарю можно путем снятия аккумулятора.

Поворачиваем крышку против хода стрелки часов;

Установка рабочей лампочки в фонарь Ларгуса проводится в обратном порядке. Помните, что держать лампу следует только за цоколь, а колбу желательно не задевать. В крайнем случае можно протереть лампочку салфеткой из безворсовой микрофибры. Посмотреть правильный процесс замены лампочки ближнего света можно на видео:

Замена габаритных лампочек на Ларгусе

В случае необходимости замены этой лампы нужно снять весь фонарь. Только так можно обеспечить доступ к габаритным огням Ларгуса

После демонтажа отсоединяем все питающие провода с повышенной осторожностью и вниманием. Отключив питание от аккумулятора, необходимо снять передний бампер, служащий дополнительной защитой для габаритов. В идеале, работу проводят в стерильных перчатках

В идеале, работу проводят в стерильных перчатках

В идеале, работу проводят в стерильных перчатках

Если был задет прибор по неосторожности, его нужно обязательно обработать безворсовой салфеткой из микрофибры

В идеале, работу проводят в стерильных перчатках

Если был задет прибор по неосторожности, его нужно обязательно обработать безворсовой салфеткой из микрофибры

  • Снимаем подкрылок путем удаления крепежей;
  • Снимаем патрон с лампочкой путем поворачивания его по ходу стрелки часов, а для правой стороны нужно поворачивать в обратную сторону;
  • Удалить из цоколя перегоревшую лампу.

Для замены подсветки на Ларгусе следует провернуть патрон против хода стрелки часов. После аккуратно соединяем 2 провода с аккумулятором. И теперь осталось установить рабочую лампу и провести сборку. Установка всех комплектующих на место проводится в обратном порядке и не занимает много времени.

Замена лампочек поворотников на Лада Ларгус

Со стороны двигателя добраться до этой лампы нельзя, поэтому замену будем проводить снизу авто.

Убираем подкрылок путем удаления крепежей; Выкручиваем патрон с перегоревшей лампой против хода стрелки часов; Извлекаем лампу, осторожно надавив на нее и одновременно провернув против часовой стрелки. Установка всех деталей на место осуществляется в обратном порядке

Установка всех деталей на место осуществляется в обратном порядке.

Замена лампочек в противотуманках

Как и в предыдущем случае, замена проводится снизу автомобиля.

  • Выкручиваем крепежи и демонтируем подкрылок;
  • Разжимаем защелку и отсоединяем колодку от лампы;
  • Проворачиваем бережно лампочку против хода часовой стрелки и убираем из гнезда.

Установка рабочей лампы проводится в обратном порядке.

Интересно знать! В реальности заменить лампочки на Ладе Ларгус гораздо проще. Мы описали идеальный и правильный вариант. Набив руку, можно проделывать все работы с наименьшими затратами усилий и времени.

Подводим итог

Обязательно нужно следить за всеми элементами освещения и вовремя их менять. Снижение эффективности работы лампочек может запросто привести к опасным ситуациям во время движения!

Специальное освещение

До лампы противотуманной фары в модификации авто невозможно добраться через моторный отсек. Водителю Ларгуса придется залезать под автомобиль:

  • вывернуть винты;
  • снять подкрылок;
  • отжать фиксатор и отделить колодку от лампы;
  • против часовой стрелки на треть оборота повернуть перегоревшую лампочку;
  • извлечь элемент;
  • вставить в патрон новую;
  • в обратном порядке установить фиксатор.

В финале проверяется функциональная работа приборов. Если поток света фар потускнел или замигал, контакты в системе недостаточно закреплены. Причины неисправности:

  • загрязнение электропроводки;
  • окисление контактов;
  • заводской брак.

Чтобы исключить последнюю причину некорректной работы освещения, важно обращать внимание на надежность производителей, чьи изделия приобретаются. Для Ларгус рекомендуется выбирать только оригинальную оптику

Замена лампочки на Ларгусе — процесс несложный и быстрый

Замена лампочки на Ларгусе — процесс несложный и быстрый

Каждый автовладелец в состоянии выполнить работы самостоятельно

Замена лампочки на Ларгусе — процесс несложный и быстрый. Каждый автовладелец в состоянии выполнить работы самостоятельно

Чтобы добиться результата, важно выбрать качественную продукцию, а также придерживаться техники безопасности и инструкции. Некоторую сложность представляет установка новой лампы противотуманной фары, но и с этим при должной аккуратности можно справиться

Родной свет фар был неплох, но не устраивал — слабоват

Мы привыкли к более качественному освещению дороги по Логану и Фиесте. И регулировка фар, две недели назад, хоть и помогла, но незначительно

Родной свет фар был неплох, но не устраивал — слабоват. Мы привыкли к более качественному освещению дороги по Логану и Фиесте. И регулировка фар, две недели назад, хоть и помогла, но незначительно.

Традиционно — это Philips X-treem vision 100% H4 55/60W

Почему именно эти лампы

: на Фиесте и до того на четверке я перепробовал почти весь ассортимент ламп из магазинов. Так вот — никакой осрам найт брейкер плюс, никакие PIAA, и даже ксенон, воткнутый вместо штатных ламп, без блид, не светит так хорошо!

Кстати старые дампы весьма неплохие — Осрам, произведены в Германии, но по ощущениям после установки новых ламп — они были по яркости, как лампочка в бардачке!

Теперь не приходится напрягаться, при движении в темное время суток, очень ровный свет, беловатого оттенка освещает даже встречную обочину метров на 25 вперед, а свою обочину примерно метров на 100.

Фото на коричневом заборе конечно не показатель, но в общем освещают лучше родного осрама даже тут, в 2х метрах от забора =)

Сравнение Philips X-treem vision с ксеноном вместо штатных ламп:

С «кустарным» ксеноном (то есть ксеноном установленным вместо штатных ламп, без специальных блид) эти лампы сравнивали еще на Фиесте — освещенность примерно одинаковая, но ксенон или сильно светит в глаза встречным — он засвечивает нехило место над «галочкой», или светит всего на 15 метров от капота. Ярко.

Ну а теперь обещанное — о том, как регулировать фары

(на любой машине, а не только на Ларгусе!),

Для регулировки Вам понадобится — рулетка, линейка, мелок, внутренний шестигранник на 5,

0) ставим корректор в 0, в машине при регулировке не должно находиться никого! Так же не должно быть груза!

Выбираем горизонтальную площадку со стеной в конце, встаем так, чтобы от переда машины до стены было ровно 5 метров! (L=5метров на схеме)

2)Измеряем высоту А

. Для этого ищем на примерно центре фары кружок с крестиком, похожий на мишень, размер — примерно 1 мм диаметра.

Он есть, но не на всех машинах, если не нашли — то включаем ближний свет, ставим точку в месте , (на фаре свет зеркален, относительно стены, то есть галочка вниз) то есть в том месте, где свет перегинается с горизонта вниз. И меряем высоту А до этого места.

Отмеряем ту же высоту А на стене и рисуем строго горизонтальнуюлинию 14)

Рисуемлинию 2строго на 5 см ниже линии 1 (Если у Вас угол α написанный под капотом α=1% Если больше 1% (иногда бывает 1,3, а то и 1,5% — то Придется посчитать сколько будет Ваш% от 5 метров. И на столько ниже нарисовать линию 2)

Основные выводы

Замена ламп ближнего света на Ладе Ларгус производится по обычной для большинства автомобилей методике. Никаких особых предварительных действий не требуется, кроме временного демонтажа АКБ, не позволяющей получить доступ к левой фаре. Выбирая светильник на замену, следует внимательно изучать его параметры и подбирать модели с наиболее удачными характеристиками для данного региона или условий эксплуатации. Оптимальным вариантом станут модели производства известных фирм, погоня за низкой ценой не оправдает ожиданий и может обернуться лишними расходами.

Родной свет фар был неплох, но не устраивал — слабоват. Мы привыкли к более качественному освещению дороги по Логану и Фиесте. И регулировка фар, две недели назад, хоть и помогла, но незначительно.

Потому в субботу были куплены и установлены новые лампы в фары.

Традиционно — это Philips X-treem vision +100% H4 55/60W

Почему именно эти лампы: на Фиесте и до того на четверке я перепробовал почти весь ассортимент ламп из магазинов. Так вот — никакой осрам найт брейкер плюс, никакие PIAA, и даже ксенон, воткнутый вместо штатных ламп, без блид, не светит так хорошо!

Кстати старые дампы весьма неплохие — Осрам, произведены в Германии, но по ощущениям после установки новых ламп — они были по яркости, как лампочка в бардачке!

Теперь не приходится напрягаться, при движении в темное время суток, очень ровный свет, беловатого оттенка освещает даже встречную обочину метров на 25 вперед, а свою обочину примерно метров на 100.

Фото на коричневом заборе конечно не показатель, но в общем освещают лучше родного осрама даже тут, в 2х метрах от забора =)

Сравнение Philips X-treem vision с ксеноном вместо штатных ламп:С «кустарным» ксеноном (то есть ксеноном установленным вместо штатных ламп, без специальных блид) эти лампы сравнивали еще на Фиесте — освещенность примерно одинаковая, но ксенон или сильно светит в глаза встречным — он засвечивает нехило место над «галочкой», или светит всего на 15 метров от капота. Ярко. Но толку ноль — смысл от того что фары под нос светят? Philips X-treem vision при правильной настройке фар освещает не слепя встречных на много большую часть дороги. На неосвещенной дороге безопасно можно двигаться не включая дальнего со скоростью до 90-100 км/ч.

В общем если Вам не хватает света фар — крайне рекомендую Philips X-treem vision — это лучший выбор. Тем более в одной из самых известных сетей автомагазинов (чтоб не сочли за рекламу этот блог, название не пишу) на них распродажа до 30 ноября — всего 849 р. Обычно они стоят 1400-1700 р._________________________________________________________

Ну а теперь обещанное — о том, как регулировать фары (на любой машине, а не только на Ларгусе!),

Для регулировки Вам понадобится — рулетка, линейка, мелок, внутренний шестигранник на 5,

0) ставим корректор в 0, в машине при регулировке не должно находиться никого! Так же не должно быть груза!

1) Выбираем горизонтальную площадку со стеной в конце, встаем так, чтобы от переда машины до стены было ровно 5 метров! (L=5 метров на схеме)

2)Измеряем высоту А. Для этого ищем на примерно центре фары кружок с крестиком, похожий на мишень, размер — примерно 1 мм диаметра. Он есть, но не на всех машинах, если не нашли — то включаем ближний свет, ставим точку в месте центра «галочки», (на фаре свет зеркален, относительно стены, то есть галочка вниз) то есть в том месте, где свет перегинается с горизонта вниз. И меряем высоту А до этого места.

3) Отмеряем ту же высоту А на стене и рисуем строго горизонтальную линию 1

4) Рисуем линию 2 строго на 5 см ниже линии 1 (Если у Вас угол α написанный под капотом α=1% Если больше 1% (иногда бывает 1,3, а то и 1,5% — то Придется посчитать сколько будет Ваш% от 5 метров. И на столько ниже нарисовать линию 2)

5) Выставляем горизонтальную часть света на линию 2, не выше, не ниже. На Ларгусе и Логане это винт 4 (см картинку ниже) — он крутится внутренним шестигранником на 5.

6) Винтом 7 выставляем свет так, чтобы «галочки» были строго напротив каждой фары. Он крутится руками или разводным ключом.

Все, радуемся жизни! Кажется все сложно, но на самом деле занимает 5 минут!

Могу сказать что Заводская настройка фар была примерно 2% уклона, и должна была регулироваться дилером при проведении предпродажной подготовки.

Понравилась статья? Поделиться с друзьями:
Зинг-Электро
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
