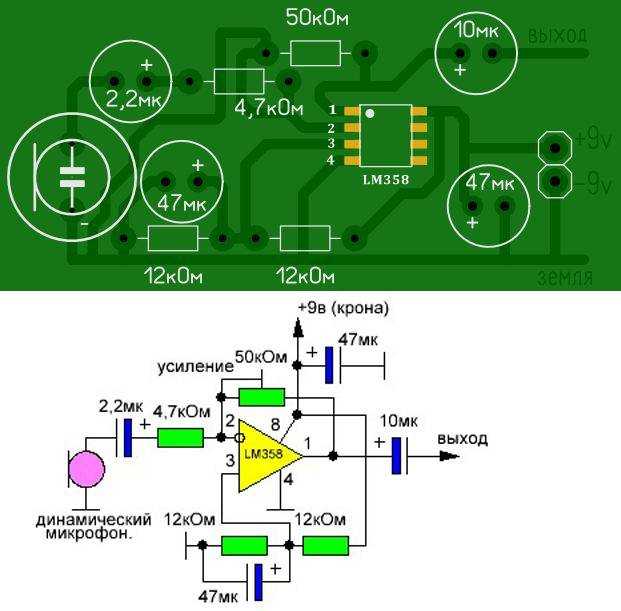

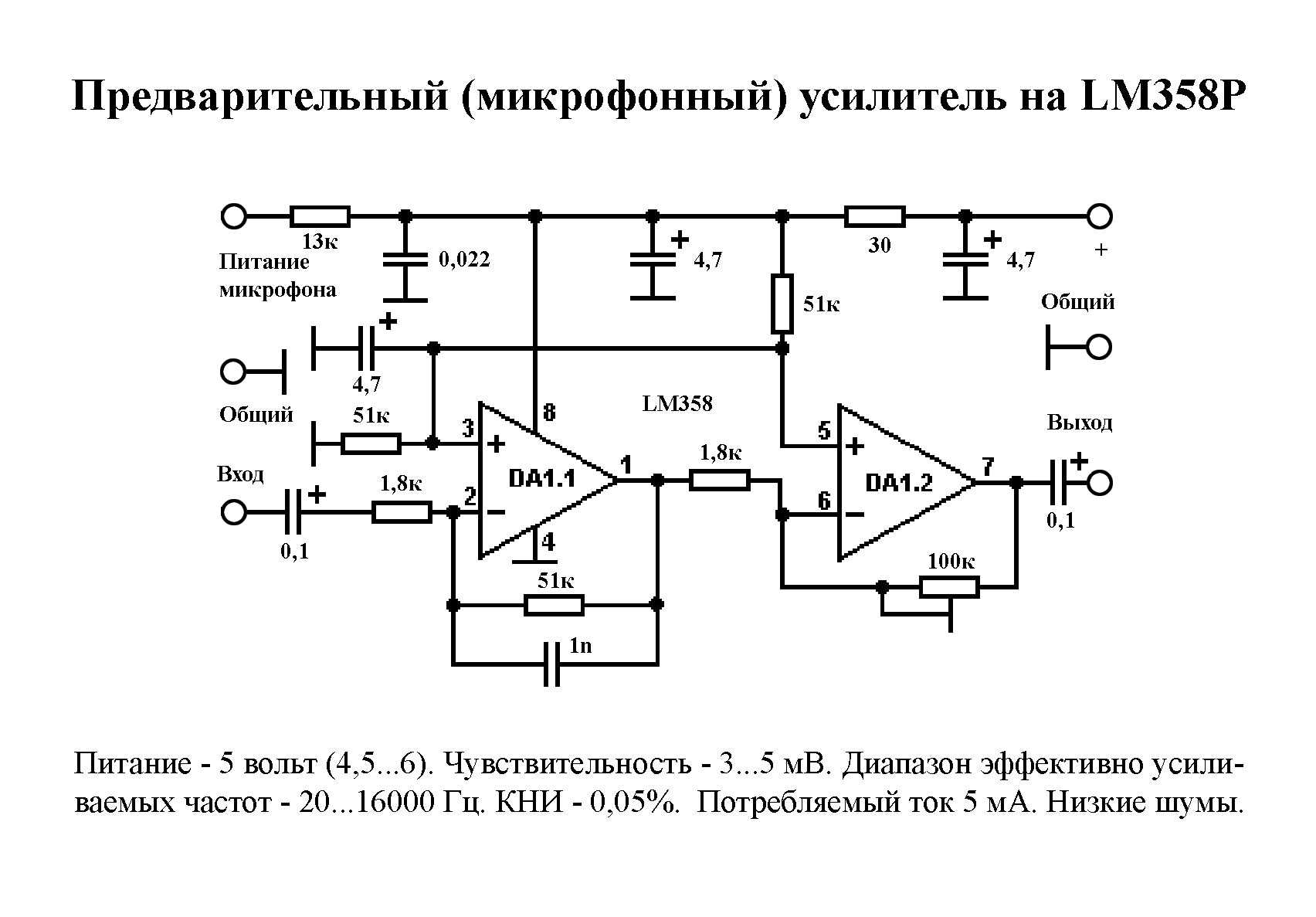

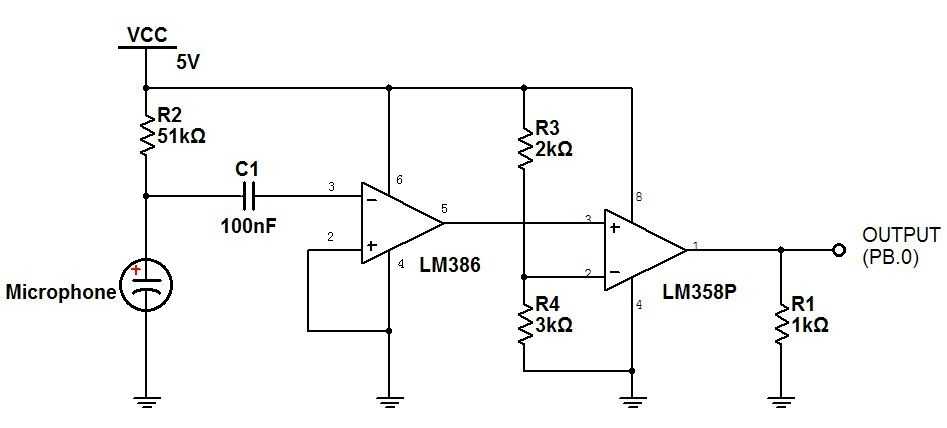

Микрофонный усилитель на lm358 своими руками

Как программно усилить звук

Может оказаться, что звуковая карта в компьютере установлена хорошая. Тогда включение усиления микрофона поможет.

Жмите правой кнопкой по значку динамика

Правой кнопкой по подключённому микрофону — Свойства

В свойствах найдите вкладку «Уровни», там будут настройки усиления звука.

Усиление микрофона на вкладке «Уровни». Не забудьте нажать ОК

В зависимости от драйвера звуковой карты вместо ползунков может быть опция «Mic boost» или вовсе ничего.

К сожалению, с полезным звуком усиливается шум.

Если результат программного усиления вас устроил, переходите к чтению статьи «Как записать и обработать звук».

Если не засовывать микрофон в рот и не включать усиление, тихая запись в аудиоредакторе выглядит так:

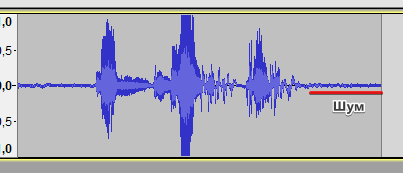

Те, кто работал в Audacity, сразу поймут: запись недостаточно громкая. Включаем усиление и… увы, вместе с голосом усилится шум:

Для общения по Скайпу это приемлемо. А если в драйвере можно включить фильтр шумоподавления, жизнь прекрасна. Пускай голос звучит словно из бочки — слова разобрать можно и ладно.

Но для записи подкастов, видеуроков и тем более вокала нужен хороший источник звука.  Никто не захочет слушать постоянное «шшш» на фоне даже самого приятного голоса в мире.

Помните!

Усиление чувствительности микрофона не всегда способствует качественной записи: чем лучше слышны окружающие звуки, тем сильнее они зазвучат на записи. И если вы записываете подкаст в комнате с чирикающим попугайчиком, сильное усиление сигнала будет только мешать. Нужно поймать баланс между чувствительностью, шумом помех и фоновыми звуками так, чтобы при обработке от лишних элементов можно было избавиться.

Описание работы

Принципиальная схема предусилителя показана на рисунке ниже. Это классическое подключение операционного усилителя DA2 (TL072) в неинвертирующей конфигурации с однополярным питанием.

Сигнал, поступающий на вход, т.е. в точке А, проходит через конденсатор С1 на неинвертирующий вход операционного усилителя.

Постоянное напряжение на этом выходе определяется резисторным делителем R2, R3, R5 и составляет чуть больше половины напряжения питания. Входное сопротивление самого усилителя для переменных низкочастотных сигналов (без R1) равно сумме сопротивлений R4 и параллельного соединения резисторов R3, R5 и составляет примерно 1,3 МОм.

Коэффициент усиления определяется отношением сопротивлений R7, R8, R9 к R6. Для возможности регулировки усиления в схеме использованы три резистора (R7-R9), которые можно закоротить с помощью расположенных рядом контактных площадок. Чем больше активное сопротивление R7-R9, тем больше коэффициент усиления.

При значениях элементов, как показано на схеме, путем замыкания соответствующих резисторов можно получить следующие значения усиления: 11, 23, 33, 48, 58, 70, 80. Закоротив все три резистора (однократное усиление) можно получить хороший повторитель. Однако в этом случае резистор R6 следует удалить, чтобы он излишне не нагружал выход и не увеличивал потребляемый ток.

Теоретически при больших сопротивлениях данных резисторов коэффициент усиления может быть больше 80. На практике не следует увеличивать коэффициент усиления более 100, так как при этом ухудшаются результирующие динамические свойства.

Цепь С3, R10 отсекает постоянную составляющую, поэтому постоянное напряжение на выходе «С» всегда равно нулю. Поскольку предусилитель может работать с трехконтактными электретными микрофонами, то в качестве источника хорошо отфильтрованного напряжения используется второй усилитель DA1.

Хорошая фильтрация питания снижает шум и подверженность самовозбуждению. Напряжение постоянного тока в точке «B» составляет примерно 3/4 напряжения питания. За счет применения в делителе (R2, R3, R5) резисторов с большим сопротивлением и конденсатора С2 емкостью 10 мкФ эффективно фильтруется напряжение как для DA1, так и для DA2.

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Резистор R1 используется только в сочетании с двухконтактным электретным микрофоном. Сопротивление 2,2 кОм обеспечит хорошую динамику.

Корпус усилителя для микрофона

Теперь пару слов о корпусе. Для этих целей я использовал корпус от вэйпа. Он уже давно валялся у меня в шкафу и ждал своей участи. Он оказался просто идеальным вариантом, т.к. располагает отсеком для аккумулятора и имеет отверстия, которых мне будет достаточно для счастья.

Для начала я выкинул из него все что напоминает о его происхождении, а так же достал и прочистил контакты для аккумулятора. После этого на место кнопки был установлен выключатель от настольной лампы. Он идеально подошел по размеру, потребовалось только сделать пропил под фиксатор.

Для того чтобы минимизировать уровень шумов от предусилителя я решил экранировать корпус. Для этого в съемные стенки корпуса я вырезал кусочки медной фольги которые приклеил на двусторонний скотч. Впоследствии их я соединю с минусом аккумулятора.

Единственное, что меня смущало в этом корпусе, так это отверстие на передней панели. Но оно сыграло мне даже на руку. Из оргстекла я вырезал вставку, которую приклеил к крышке. Она не только закрывала имеющуюся дырка но так же была призвана демонстрировать синий светодиод намекающий на включенность устройства.

Чтобы как-то разнообразить вставку, а заодно усилить свечение я выгравировал на ней символичное изображение микрофона. Теперь, даже издалека и при ярком свете, я всегда смогу увидеть включен ли мой микрофон.

Ну а теперь остается продеть провода через отверстие и подпаять их к плате.

Простой усилитель для электретного микрофона своими руками

Данный предусилитель для микрофона может понадобится если Вас не устраивает уровень громкости Вашего микрофона при записи звука на компьютере.

Часто чтобы усилить звук с микрофонной петлички делают программное усиление в какой-либо программе для записи звука или видео редакторе но при этом сам звук становится зашумлённым и искажённым.

Чтобы этого избежать нужно усилить звук предусилителем, для этого давайте спаяем усилитель для электретного микрофона своими руками, это делается очень просто.

Какие детали нам понадобятся для микрофонного усилителя:

• Транзистор BC547 или КТ3102;
• Два резистора – 1 кОм;
• Один резистор от 150 Ом до 1 кОм, подбирается позже на слух;
• Керамический конденсатор от 100 до 300 пФ;
• Электролитический конденсатор 47 мкФ (от 6,3 В и выше но желательно не более 25В);
• Электретный микрофон (микрофон петличка).

Простой усилитель для электретного микрофона своими руками

Как сделать усилитель для микрофона, инструкция:

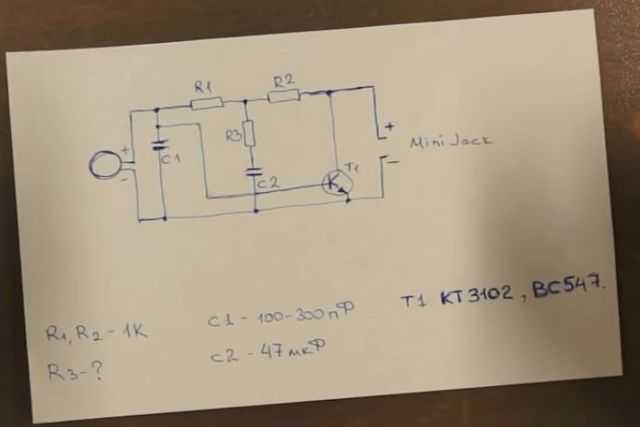

Привожу схему микрофонного предусилителя, по которой будем паять далее.

Простой усилитель для электретного микрофона своими руками

Данный предусилитель для микрофона простой, собран всего на одном транзисторе и с небольшой обвязкой вокруг него и не нуждается в отдельном питании, так как он предназначен для работы совместно с компьютером или смартфоном. От них подаётся небольшое напряжение которое будет достаточным для данного микрофонного усилителя.

Простой усилитель для электретного микрофона своими руками

Весь усилитель собирается на небольшом кусочке макетной платы, которая включена в разрыв провода петличного микрофона, что делает его практически незаметным если спрятать его в чёрную термоусадочную трубку. Дорожками снизу платы служат сами выводы радиоэлементов загнутые и спаянные между собой по схеме.

Простой усилитель для электретного микрофона своими руками

Простой усилитель для электретного микрофона своими руками

Простой усилитель для электретного микрофона своими руками

Резистор R3 я не стал сразу впаивать, сначала попробовал без него, звук получился очень громкий и в микрофон лезли разные лишние звуки и шумы, поэтому я начал подпаивать поочерёдно резисторы 1 кОм, 680 Ом, 330 Ом и 150 Ом и слушая при этом каждый раз на смартфоне, самым удовлетворительным для меня оказался звук с резистором 150 Ом его я и оставил.

Простой усилитель для электретного микрофона своими руками

Простой усилитель для электретного микрофона своими руками

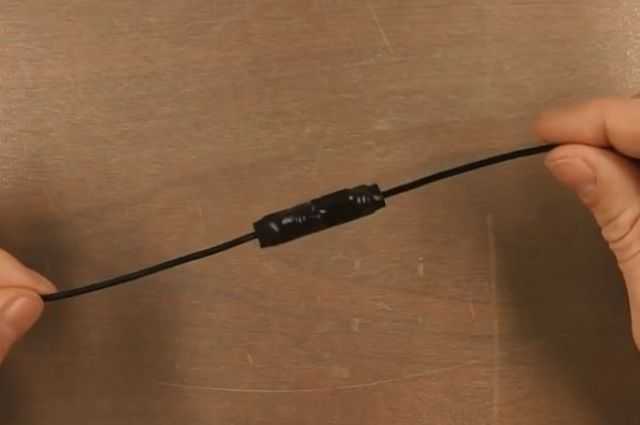

Осталось запрятать платку в термоусадочную трубку и самодельный усилитель для микрофона готов!

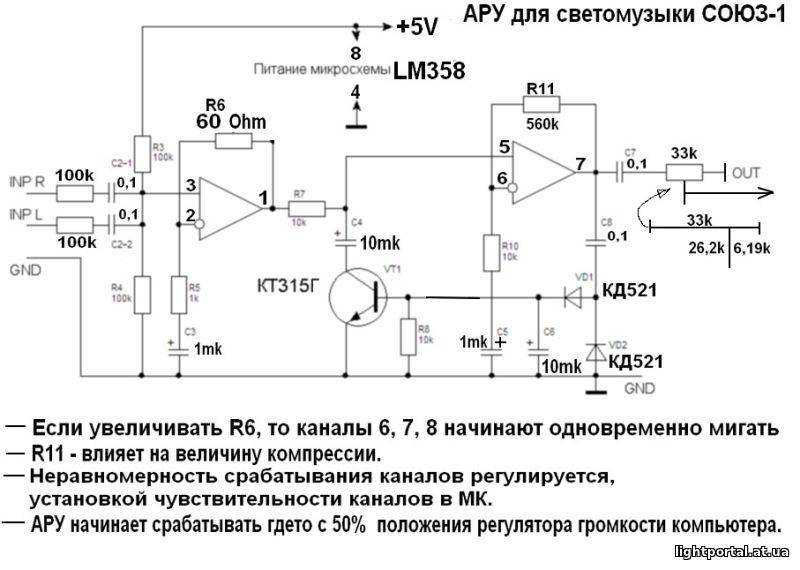

Таблица характеристик

Микросхемы различных производителей могут иметь разные параметры, но всё в пределах нормы. Единственное может сильно отличаться максимальная частота у одних она 0,7МГц, у других до 1,1МГц. Вариантов использования ИМС накопилось очень много, только в документации их около 20 штук. Радиолюбители расширили это количество более 70 схем.

Типовой функционал из datasheet на русском:

1. компараторы;
2. активные RC фильтры;
3. светодиодный драйвер;
4. суммирующий усилитель постоянного тока;
5. генератор импульсов и пульсаций;
6. низковольтный детектор пикового напряжения;
7. полосовой активный фильтр;
8. для усиливания с фотодиода ;
9. инвертирующий и не инвертирующий усилитель;
10. симметричный усилитель;
11. стабилизатор тока;
12. инвертирующий усилитель переменного тока;
13. дифференциальный усилитель постоянного тока;
14. мостовой усилитель тока.

Предусилитель для микрофона. Подборка схем

Предусилитель для микрофона, он же предварительный усилитель или усилитель для микрофона – это такой вид усилителя, назначение которого – усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

https://youtube.com/watch?v=1wCBtg27cMs

Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.

Схема простого микрофонного предусилителя на одном транзисторе

Данная схема микрофонного предусилителя работает как с динамическим, так и с электретными микрофонами.

При использовании электретного микрофона, для смещения напряжения на микрофоне, необходимо установить сопротивление R1

микрофонный усилитель на одном транзисторе

Поскольку эта схема микрофонного усилителя для динамического микрофона, то при использовании электродинамического микрофона его сопротивление должно быть в диапазоне от 200 до 600 Ом. При этом конденсатор C1 необходимо поставить до 10 мкф. Если это будет электролитический конденсатор, то его плюсовой вывод необходимо подключить в сторону транзистора.

Питание осуществляется от батареи крона или же от стабилизированного источника питания. Хотя лучше от батареи, чтобы исключить шумы. Биполярный транзистор BC547 можно заменить на отечественный КТ3102.

Конденсаторы электролитические на напряжение 16 вольт. Для предотвращения помех, подключать предусилитель к источнику сигнала и к входу усилителя необходимо экранированным проводом.

Если необходимо дальнейшее мощное усиление звука, то можно собрать усилитель на микросхеме TDA2030.

Микрофонный предварительный усилитель на 2-х транзисторах

Структура построения любого предусилителя очень сильно влияет на его шумовые характеристики.

Если брать во внимание тот факт, что используемые в схеме предусилителя качественные радиодетали все равно в той или иной мере приводят к искажениям (шумам), то очевидно, что единственный выход получить более-менее качественный микрофонный усилитель – это сократить число радиокомпонентов схемы. Примером может послужить следующая схема двухкаскадного предварительного усилителя на транзисторах

С данном варианте количество разделительных конденсаторов сведено к минимуму, поскольку транзисторы включены по схеме с общим эмиттером. Так же между каскадами существует непосредственная связь. Для стабилизации режима работы схемы, при изменении внешней температуры и напряжения питания, в схему добавлена ООС по постоянному току.

Предусилитель для электретного микрофона на трех транзисторах

Это еще один вариант микрофонного усилителя для электретного микрофона. Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.

Данный микрофонный предусилитель предназначен для совместной работы с электретным микрофоном, например, МКЭ-3. Напряжение питания на микрофон идет через сопротивление R1. Аудио сигнал с выхода микрофона поступает на базу VT1 через конденсатор С1.

Делителем напряжения, состоящим из сопротивлений R2, R3 создается необходимое смещение на базе VT1 (примерно 0,6 В).

Возле разъема на выходе, установлены дополнительно два элемента: нагрузочное сопротивление R6, через которое идет питание, и разделительный конденсатор СЗ, отделяющий выходной аудио сигнал от напряжения питания.

Микросхема 4558- характеристики

Скачать datasheet 4558 (140,5 Kb, скачано: 1 112)

предусилитель микрофона на 4558

Это хороший вариант для постройки микрофонного предусилителя на микросхеме. Схема предусилителя для микрофона отличается высоким качеством усиления, простотой и не требует большой обвязки. Этот микрофонный усилитель для динамического микрофона также хорошо работает и с электретными микрофонами.

При безошибочной сборке, схема не требует настройки и начинает работать сразу. Наибольший ток потребления – 9 мА, а в состоянии покоя потребляемый ток в районе 3 мА.

Микрофонный усилитель | Усилитель на транзисторах #3 ⋆ diodov.net

Микрофонный усилитель своими руками можно собрать из простых и доступных радиоэлектронных элементов. Такой усилитель, как правило, строится на двух каскадах. Одного каскада чаще всего не хватает, поскольку поступающий с микрофона сигнал имеет очень малую мощность и его необходимо усилить зачастую более чем в 1000 раз.

В нашем микрофонном усилителе звука мы будем применять электретный микрофон, который получил наибольшее распространение. В корпусе микрофона расположен полевой транзистор, поэтому следует соблюдать полярность подключения.

Проще всего отрицательный вывод определить «прозвонкой» с помощью мультиметра, поскольку он соединен с корпусом.

Входной каскад микрофонного усилителя аналогичен уже ранее рассчитанному каскаду. Единственное, что можно изменить – это вместо транзистора pn2222 поставить bc547, который обладает большим коэффициентом по току – свыше 500 единиц.

Чувствительность микрофона регулируется путем изменения сопротивления R1.

Микрофонный усилитель со стабильными характеристиками

Поскольку в схеме микрофонного или другого усилителя наряду с постоянным протекает переменный ток, который является источником полезной информации, то необходимо снизить до минимума их взаимное влияние. Кроме того переменная составляющая тока может повлиять на параметры источника питания.

Это связано с тем, что для переменного тока батарейка или любой другой источник питания представляет собой аналог конденсатора. Как известно, чем выше частота переменного тока, тем меньше сопротивление представляет для него конденсатор. Такое суждение справедливо и для батарейки.

Поэтому переменный ток легко проходит через источник напряжения и в некоторой степени может повлиять на его параметры, что отразится на изменении рабочей ток усилительного каскада.

Для борьбы с таким явлением источник питания шунтируют электролитическим конденсатором большей емкости.

Конденсатор в помощь

Давайте определим его приблизительное значение. Чтобы переменный ток шел в обход батарейке сопротивление шунтирующего конденсатора должно быть гораздо меньше внутреннего сопротивления батарейки.

Например, если сопротивление источника питания 10 Ом, то сопротивление переменному току конденсатора должно быть максимум 1 Ом, то есть в 10 раз меньше. Тогда большая часть переменного тока будет протекать через конденсатор. Отсюда емкость шунтирующего конденсатора равна:

С = 1/2πfXc,

где f – нижняя граница частоты полосы пропускания усилителя, Гц. Поскольку мы собираем усилитель звука, который правильно называть усилитель мощности звуковой частоты (УМЗЧ), то нижнюю частоту примем 20 Гц. Звуки частотой ниже 20 Гц человеческому уху практически не слышны.

Xc – емкостное сопротивление, Ом. Принимаем 1 Ом.

С = 1/2∙3,14∙20∙1 = 0,008 Ф = 8000 мкФ.

Емкость 8000 мкФ довольно большое значение, соответственно и габариты конденсатора будут немаленькими. С целью снижения емкости конденсатора последовательно с источником питания соединяют резистора невысокого сопротивления. Затем конденсатором шунтируют добавочный резистор вместе и источником питания.

Величина добавочного сопротивления зависит от величины напряжения источника питания. Например, при Uип = 9 В подойдет Rд = 300 Ом. Поэтому сопротивление конденсатора можно увеличить, а емкость снизить. Вместо одного ома можно принять для расчета 31 Ом ((10+300)/10). Соответственно и емкость конденсатора можно снизить примерно в 30 раз, то есть понадобиться на 8000 мкФ, а 8000/30 = 270 мкФ.

Кроме того, в многокаскадный усилителях, да и в нашем усилителе звука, следует разделять отдельный каскады RC-фильтрами. Такое мероприятие позволит повысить стабильность работы и качество усилителя, поскольку снизится взаимовлияние по переменному току одного каскада на другой.

Данная схема микрофонного усилителя не предполагает подключения динамика в качестве нагрузки. Динамик подключить то можно, схема не сгорит, но в нем будет слышно никаких звуков. Это связано с тем, что к динамику от усилителя передается слишком малая доля мощности, поэтому он не может воспроизвести звуки.

Для обеспечения передачи максимальной мощности от транзисторного усилителя звука к динамику необходимо согласовать их сопротивления, о чем рассказано в следующей статье.

Маркировка

Марка микрофона обычно наносится на его корпусе и состоит из букв и цифр. Буквы указывают тип микрофона:

• МД — катушечный (или «динамический»),
• МДМ — динамический малогабаритный,
• ММ — миниатюрный электродинамический,
• MЛ — ленточный,
• МК — конденсаторный,
• МКЭ — электретный,
• МПЭ — пьезоэлектрический.

Цифры обозначают порядковый номер разработки. После цифр стоят буквы А, Т и Б, обозначающие, что микрофон изготовлен в экспортном исполнении — А, Т — тропическом, а Б — предназначен для бытовой радиоэлектронной аппаратуры (РЭА).

Маркировка микрофона ММ-5 отражает его конструктивные особенности и состоит из шести символов:

• первый и второй…………… ММ — микрофон миниатюрный;
• третий………………………….. 5 — пятое конструктивное исполнение;
• четвертый и пятый……….. две цифры, обозначающие типоразмер;
• шестой…………………………. буква, которая характеризует форму акустического входа (О — круглое отверстие, С — патрубок, Б — комбинированное).

В практике радиолюбителей используется несколько основных типов микрофонов: угольные, электродинамические, электромагнитные, конденсаторные, электретные и пьезоэлектрические.

Предусилитель для микрофона

Здравствуйте! В этой статье я хочу вам рассказать от микрофонном предусилителе.

Из самого названия статьи понятно, что мы будем что-то усиливать. Для начала рассмотрим один пример. Вы подключили к компьютеру динамический микрофон и решили записать свой голос. Но кроме очень тихой речи, переполненной множеством шумов и помех вы ничего не услышали. А все потому, что на входе аудио-карты компьютера появляются 1,5 В. Это самые полтора вольта прижимают катушку внутри микрофона, а когда вы говорите, они мешают ей двигаться. Значит это напряжение нужно как-то убрать и усилить сигнал. Для этого мы и сделаем предварительный усилитель. То есть, звук с микрофона попадет в компьютер уже усиленный и без шумов.

И так, приступим.

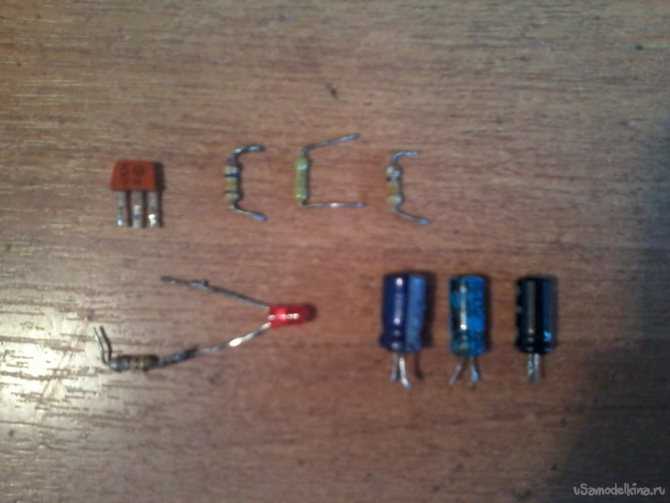

Для этого нужны следующие компоненты:

Резисторы

–4,7 кОм – 2шт., 470 кОм, 100кОм.Конденсаторы –4,7 мкФ, 10 мкФ, 100 мкФ.Транзистор –КТ315.Светодиод –не обязательно.Инструменты:Паяльник, кусачки, пинцет, ножницы, клеевой пистолет и т.д .

Приступаем к изготовлению.1. Для начала разберемся со схемой и деталями. Резистор R5ставится дляэлектретного микрофонаи выполняет роль смещения напряжения. Его мы не используем. Транзистор КТ315 можно заменить на КТ3102, BC847. У КТ3102 коэффициент усиления больше, поэтому его предпочтительнее ставить. Светодиод не обязателен. Если он не нужен, замените его диодом. У себя я нашел кусочек самодельной макетной платы. На ней и буду делать схему.

2.

Теперь согласно схеме, припаиваем все компоненты.

3.

Далее припаиваем разъемы питания, вход и выход для микрофона, выключатель питания. Разъем для джека на 6,3 мм. я взял от старого DVD проигрывателя, джек на 3,5 мм. – от магнитофона. Разъем для батареи от нерабочей кроны, выключатель от игрушечной машинки. Припаиваем все к плате.

4.

Теперь займемся корпусом. У меня нашлась какая-то пластмассовая коробочка без дна. Она как раз подошла под все детали. В ней сверлим отверстия под разъемы, светодиод, вырезаем прямоугольное отверстие под выключатель.

Дно сделал из прочного черного картона.

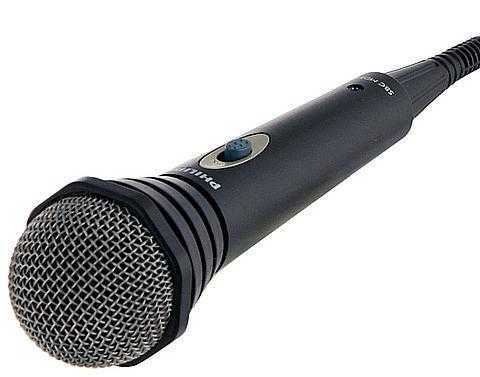

6. Проверяем. У меня имелся самый дешёвый караоке-микрофон BBK. Его я и подключил. Далее проводом джек-джек, подключаем выход усилителя к компьютеру, колонкам, или к чему вам нужно. Включаем питание. Светодиод загорелся. Предусилитель работает.

7. Подключив этот усилитель к компьютеру, я сам удивился качеству записи. Звук без шумов, усиление микрофона убавлено на 0. Даже громкость микрофона пришлось немного убавить.

В общем, такую простую в повторении схему я могу вам порекомендовать к сборке. Она не требует каких-то труднодоступных деталей, их можно найти в любой строй технике. А так же качество записи очень хорошее, даже с таким микрофоном. Спасибо, всем удачи!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Усилитель для микрофона готовая схема

Но меня все подмывал тот факт, что практически все ОУ которые есть у меня в наличии – сдвоенные, а я не люблю, когда половина операционника висит в воздухе. Как-то это не кошерно…

Поэтому недолго думая я перешел к своей любимой схеме — схеме усилителя для наушников. Она по сути такой же неинвертирующий усилитель, однако дополненная хитро включенным повторителем.

Причина перехода не только в желании задействовать оба операционных усилителя в корпусе микросхемы.

• Во-первых мне давно хотелось попробовать эту схему при однополярном питании.
• Во-вторых эта схема способна выдавать вдвое больший ток, при том же выходном напряжении. Это гарантирует отсутствие просадок и искажений сигнала на пути от предусилителя до записывающего устройства. Кабель то может быть и 5 и 10 метров.

Поэтому оставалось просто добавить в нее входную цепь с микрофоном и изменить номиналы конденсаторов под нашу задачу. Вот так в итоге выглядит конечная схема.

Принцип действия электретного микрофона

Прибор сделан из деталей, состоящих из жесткой части и мягкой — пленки. Электроны попадают в нее, но не могут свободно пройти. Из-за этого вокруг материала образуется электрический заряд, который сохраняется достаточно долго. Сверху пленка специально покрыта сталью, выступающей в качестве электрода. А рядом расположен железный цилиндр, повернутый плоской стороной к кольцу.

Мембрана передает акустические волны, после чего создается ток. Сила образованного тока слишком мала, а сопротивление для него большое. Это затрудняет передачу аудиосигнала. Чтобы согласовать все параметры устройства и заставить его работать, устанавливается специальный каскад. Он состоит из униполярных транзисторов. Работа микрофона основывается на способности некоторых материалов подстраивать электрический заряд.

Чтобы проверить, возможно ли комбинировать устройства, достаточно сравнить значения, полученные с помощью мультиметра. Если после измерений величина составила 2-3 Вт, то они смогут работать вместе.

Изготовления платы ЛУТом.

Говоря, что лучше всего платы получаются при печати на страницах плейбоя. Раньше я так и делал, но в последнее время перешел на глянцевую с одной стороны бумагу. Жалко переводить интересные статьи на непонятно что….

В целом технология ЛУТ итак всем известна, и в ролике она показана, поэтому остановлюсь только на двух моментах.

• Прожарку утюгом я делаю в течении минуты, а после закидываю плату в ближайшую книжку и встаю на книжку всем весом на 1-2 минуты.
• Широкие места и дефекты переноса или печати я всегда промазывал перманентным маркером. В этот раз вместо перманентного маркера я воспользовался акриловым. При этом я ждал высыхания минут 10-15. Тем не менее он отлично справился и под ним ничего не травилось.

Проблема

У большинства дешёвых микрофонов чувствительность по умолчанию недостаточна для того, чтобы вас отчётливо слышали. Приходится кричать, но на постоянной основе так делать нельзя, оранье — занятие утомительное и вредное.

Внимательно изучив вопрос, я пришёл к выводу, что в ситуации виноваты производители, чрезмерно упрощающие конструкцию устройства. Отдав свои кровно заработанные 100-500 рублей, покупатель по сути получает модуль (капсюль) электретного микрофона без какой-либо электронной «обвязки».

Электретный микрофон и стандартный штекер 3,5 мм jack. Такая конструкция не позволяет микрофону быть чувствительным, но записать звук можно

Всякие гибкие ножки, прищепки — это опциональная мишура. Формально такие микрофоны работают, но их чувствительность и качество записи невысоки (слышен шум). Ничто не мешает добавить в схему несколько электронных компонентов, улучшив способность микрофона улавливать тихие звуки.

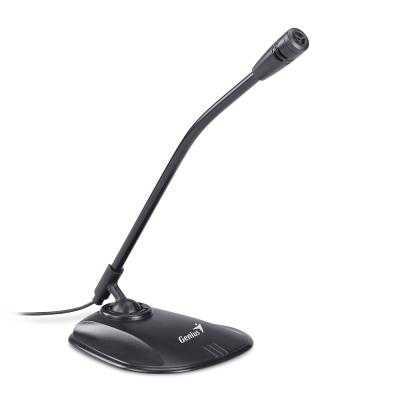

Типичный представитель электретных микрофонов

Здесь и дальше пойдёт речь об электретных микрофонах, как самых доступных на рынке. И, частично, конденсаторных. Не динамических!

Также я не рассматриваю вопрос покупки отдельной звуковой карты. Это уже было в статье «Как настроить микрофон, записать и обработать звук – инструкция для начинающих».

В динамические микрофоны уже встроен усилитель

Схемы усилителей довольно просты, поэтому умеющие пользоваться паяльником люди переделывают микрофоны и наслаждаются жизнью.

Кстати, даже в дешёвых петличках за 100 рублей ставят неплохие электретные модули. Например, у меня есть микрофончик-прищепка Genius десятилетней давности, работает шикарно. После доработки, разумеется.

Кроме низкой чувствительности, на записях можно услышать негромкое шипение. Его можно подавить фильтрами в аудиоредакторе, но когда помехи слишком сильны, очистка от шума исказит полезную часть записи и голос зазвучит глухо, словно из бочки.

Шум (в 99% случаев это помехи от электромагнитных полей) появляется на нескольких этапах доставки звука:

1. В электретном капсюле микрофона.
2. В микрофонном предусилителе, если он имеется.
3. При передаче сигнала по не экранированному от помех соединительному кабелю.
4. В усилителе звуковой карты.

Наиболее больное место — звуковая карта компьютера. Замена на более качественную и/или вынос за пределы корпуса компьютера может избавить от шума, но не у всех есть деньги на подобный апгрейд.

Чаще всего пользователь остаётся один на один с дешёвым микрофоном, воткнутом в фоняще-шипящую звуковую карту, распаянную на материнской плате компьютера. Можно попытаться сделать звук громче программно.

Питание электретного микрофона

Почему-то в интернетах очень мало информации о том, как правильно включать электретные микрофоны. Обычно используется стандартный вариант, при котором напряжение подается через токоограничивающий резистор, а далее для отсечения постоянного напряжения устанавливается конденсатор.

При этом в большинстве схем ни слова не говорится о подборе этого резистора и просто указывается конкретное значение. Хотя в целом это не совсем верно. Величину этого резистора следует выбирать не с потолка, а подбирать для каждого конкретного микрофонного капсуля.

Но как же его подобрать?

К счастью была найдена очень интересная статья, в которой автор провел ряд измерений и сделал очень полезное, с практической точки зрения, заключение.

Помимо оптимального режима работы микрофона эта фишка удобна еще и тем, что бонусом мы получаем смещение для операционного усилителя при питании от однополярного источника. Это означает, что можно выкинуть из схемы лишний конденсатор и два резистора.
