Что такое трехфазный переменный ток
Если два синусоидальных сигнала одновременно достигают наибольшей амплитуды и нуля, то можно говорить что эти сигналы имеют одинаковую фазу, т. е. совпадают по фазе. Если эти сигналы имеют разные значения максимума и нуля, то они сдвинуты по фазе.
Электрическая схема соединений треугольник
В трехфазном переменном токе имеется три сигнала однофазного синусоидального тока сдвинутых относительно друг друга на 120°. Из многофазных электрических сетей в основном выбрана трехфазная сеть, как наиболее оптимальная. Трехфазная сеть состоит из 3-х однофазных сетей.
Такую однофазную сеть в трехфазной сети называют фазой. Возможны два вида соединения фаз в трехфазной сети — это соединение «треугольником» и «звездой». При соединении «звездой» одни концы генератора соединяются вместе и образуют нулевую точку, а другие провода обмоток идущие к нагрузкам называются линейными.
Напряжение между линейными проводами и нулевыми проводами называются фазным напряжением. А напряжение между линейными проводами называют линейным напряжением. Нулевой провод используется в случаях неравномерной нагрузки, позволяя выравнивать напряжение фаз.
Нейтральный провод применяется в схеме освещения, где создать равномерную нагрузку нелегко, так как не все лампы включаются одновременно и равномерно по фазам. Между фазными и линейными напряжениями имеется зависимость: Uл = √3*Uф ≈ 1,73*Uф. В трехфазных сетях по схеме «звезда» Uл — 380 В, а Uф = 220 В.
Фазное и линейное напряжение в трехфазных цепях схемы звезда
Если нагрузка в электрической цепи по схеме «звезда» в трех фазах одинакова, т. е. симметрична, то в нейтральном проводе тока нет, или он минимальной величины. А если ток нейтрали незначителен, то и сечение нулевого провода значительно меньше, чем сечение линейного провода. Когда нагрузка одинакова, ток в нейтрали будет равен нулю.
Нейтраль в этом случае не нужна. Тогда используют схему соединения трехфазной сети «треугольник», где все концы соединяются с началами обмоток генератора и образуют схему «треугольник» без нейтрали. В схеме «треугольник» фазные и линейные напряжения равны Uл = Uф, а токи определяются по формуле — IЛ = √3*IФ, где линейный ток в 1,73 раза больше фазного.
Соединение по схеме «треугольник» иногда используется в освещении, но в основном такую схему применяют в трехфазных сетях с небольшим перекосом фаз. Также тяжёлый запуск асинхронных электродвигателей осуществляется по схеме «звезда», чтобы снизить большой пусковой ток электродвигателя, а достигнув рабочего режима, переходят на схему «треугольник».
Помогла вам статья?
Да1Нет

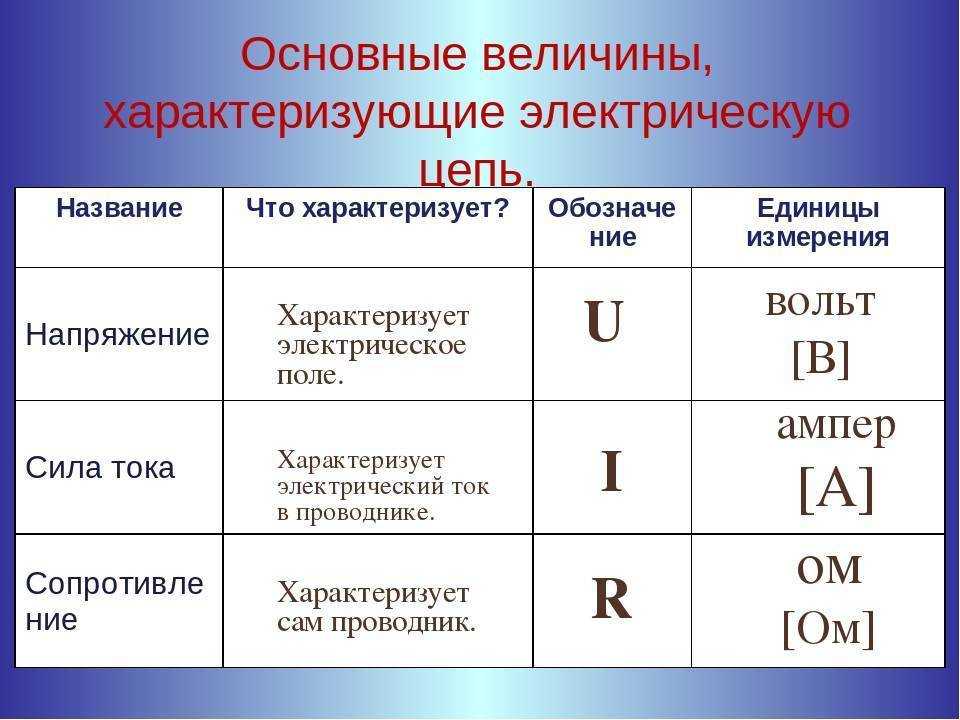

Что такое ток, напряжение и сопротивление

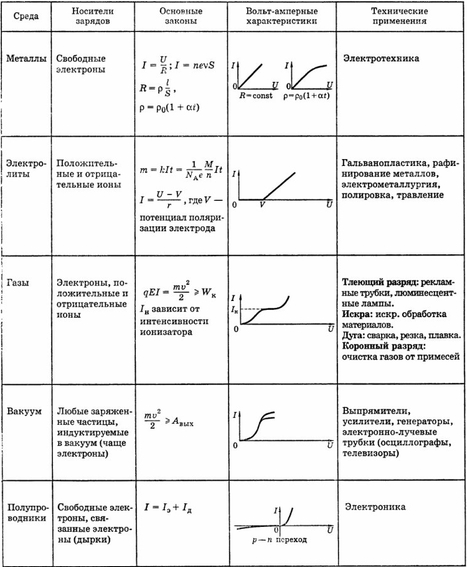

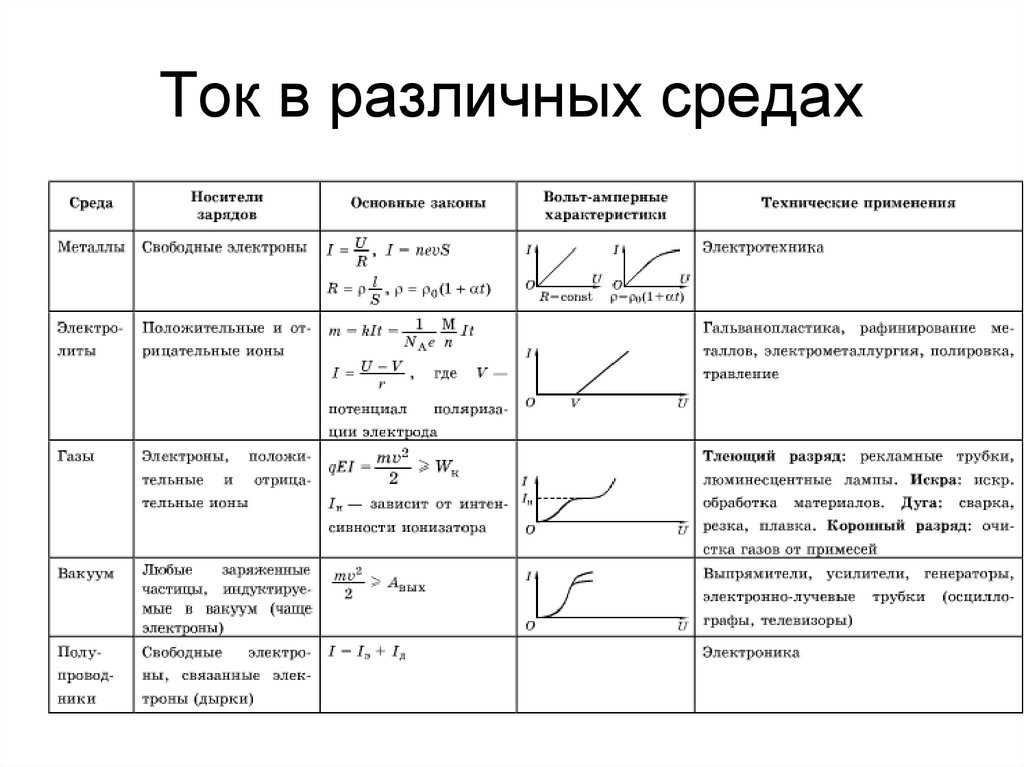

Электрический ток ( I ) – это упорядоченное движение заряженных частиц. Первая мысль, которая приходит в голову из школьного курса физики – движение электронов. Безусловно. Однако электрический заряд могут переносить не только они, а, например, еще ионы, определяющие возникновение электрического тока в жидкостях и газах. Хочу предостеречь также от сравнения тока с протеканием воды по шлангу. (Хотя при рассмотрении Закона Кирхгофа такая аналогия будет уместна). Если каждая конкретная частица воды проделывает путь от начала до конца, то носитель электрического тока так не поступает.
Если уж нужна наглядность, то я бы привел пример переполненного автобуса, когда на остановке некто, втискиваясь в заднюю дверь, становится причиной выпадения из передней менее удачливого пассажира. Условиями возникновения и существования электрического тока являются:
- Наличие свободных носителей заряда
- Наличие электрического поля, создающего и поддерживающего ток.
Будем считать, что теперь про электрический ток Вы знаете все. Это, конечно, шутка. Тем более что еще ничего не сказано про электрическое поле, которое у многих ассоциируется с напряжением, что не верно. Электрическое поле – это вид материи, существующей вокруг электрически заряженных тел и оказывающее на них силовое воздействие. Опять же, обращаясь к знакомому со школы “одноименные заряды отталкиваются, а разноименные притягиваются” можно представить электрическое поле как нечто это воздействие передающее.
Это поле, равно как любое другое непосредственно ощутить нельзя, но существует его количественная характеристика – напряженность электрического поля.
Существует множество формул, описывающих взаимосвязь электрического поля с другими электрическими величинами и параметрами. Я ограничусь одной, сведенной к примитиву: E=Δφ. Здесь:
- E – напряженность электрического поля. Вообще это величина векторная, но я упростил все до скаляра.
- Δφ=φ1-φ2 – разность потенциалов (рисунок 1).
Поскольку условием существования тока является наличие электрического поля, то его (поле) надо каким либо образом создать. Хорошо знакомые опыты электризации расчески, натирания тканью эбонитовой палочки, верчения ручки электростатической машины по вполне очевидным причинам на практике неприемлимы.
Электролиз в домашних условиях
Поэтому были изобретены устройства, способные обеспечивать разность потенциалов за счет сил неэлектростатического происхождения (одно из них – хорошо всем известная батарейка), получившие название источник электродвижущей силы (ЭДС), которая обозначается так: ε. Физический смысл ЭДС определяется работой, которую совершают сторонние силы, перемещая единичный заряд, но для того, чтобы получить первоначальное понятие что такое электрический ток, напряжение и сопротивление нам не нужно подробное рассмотрение этих процессов в интегральной и иных не менее сложных формах.
Напряжение ( U )
Наотрез отказываюсь продолжать заморачивать Вам голову сугубо теоретическими выкладками и даю определение напряжения как разности потенциалов на участке цепи: U=Δφ=φ1-φ2, а для замкнутой цепи будем считать напряжение равным ЭДС источника тока: U=ε. Это не совсем корректно, но на практике вполне достаточно. Сопротивление ( R ) – название говорит само за себя – физическая величина, характеризующая противодействие проводника электрическому току. Формула, определяющая зависимость напряжения, тока и сопротивления называется закон Ома. Этот закон рассматривается на отдельной странице этого раздела.
Будет интересно Что такое короткое замыкание
Кроме того, сопротивление зависит от ряда факторов, например, материала проводника. Данные эти справочные, приводятся в виде значения удельного сопротивления ρ, определяемого как сопротивление 1 метра проводника/сечение. Чем меньше удельное сопротивление, тем меньше потери тока в проводнике.
Источники электрической энергии

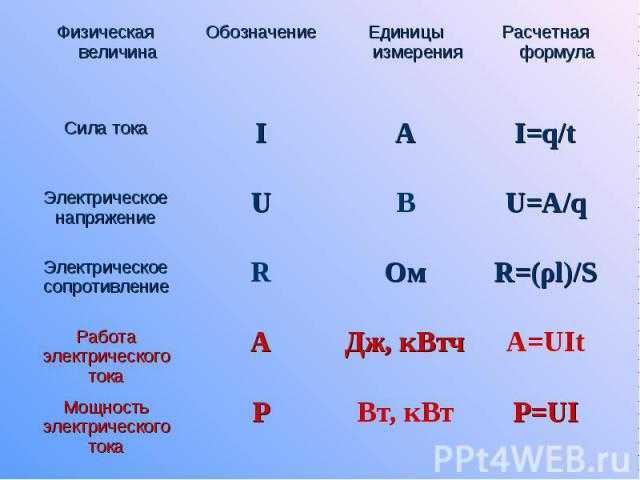

Соответственно сопротивление проводника длиной L и площадью сечения S, будет составлять R=ρ*L/S. Непосредственно из приведенной формулы видно, что сопротивление проводника также зависит от его длины и сечения. Температура тоже оказывает влияние на сопротивление. Несколько слов про единицы измерения тока, напряжения, сопротивления. Основные единицы измерения этих величин следующие:
- Ток – Ампер (А)
- Напряжение – Вольт (В)
- Сопротивление – Ом (Ом).

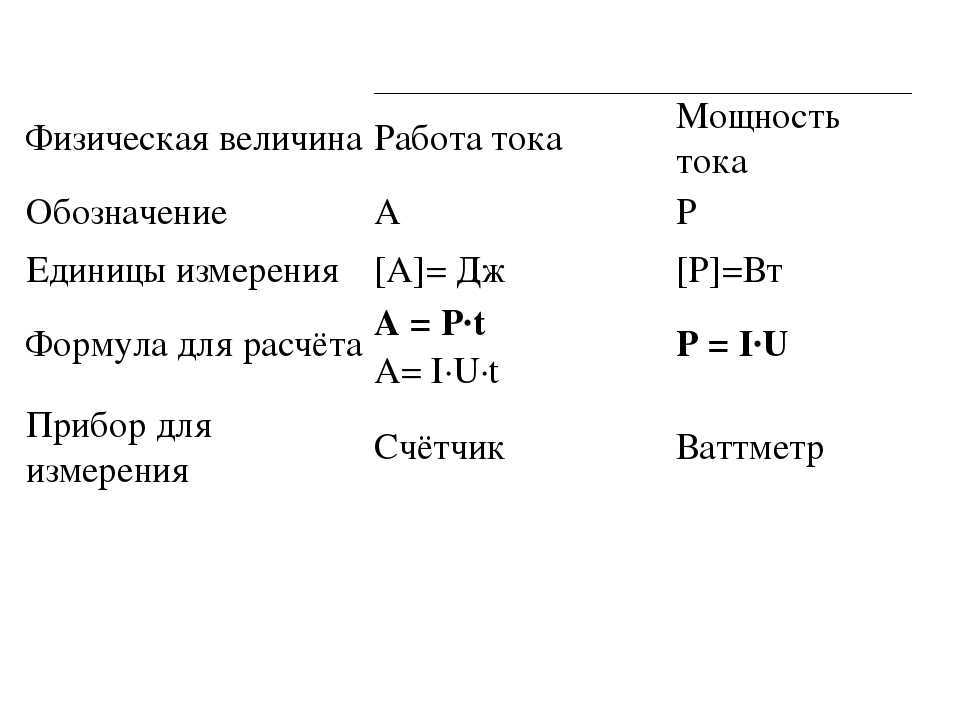

Это единицы измерения интернациональной системы (СИ) не всегда удобны. На практике применяются из производные (милиампер, килоом и пр.). При расчетах следует учитывать размерность всех величин, содержащихся в формуле. Так, если Вы, в законе Ома умножите ампер на килоом, то напряжение получите совсем не вольтах.
Направление постоянного тока и обозначения на электроприборах и схемах
Чтобы упростить расчеты и создание электрических схем, принимают направленность этого параметра по направлению к точке с меньшим потенциалом (от плюса к минусу). В действительности частицы перемещаются именно таким образом только при положительном заряде. В металле направление потока электронов обратное, однако для исключения путаницы применяют обозначенный базовый принцип.
Изоляция положительных выводов (щупов, кабелей) обозначается красным цветом, отрицательных – черным или синим. Если в сопроводительном тексте указано dc напряжение, это значит, что и ток в соответствующей цепи будет постоянный. На чертежах и корпусах изделий применяют условные обозначения в виде параллельных линий (сплошной и прерывистой).
Для измерения постоянного тока переключатель мультиметра нужно перевести в соответствующее положение
К сведению. Анод (катод) – это выводы электронной лампы или другой детали, которые подключают к положительному (отрицательному) электроду аккумуляторной батареи.
Также можно встретить обозначение a c что это такое, подробно описано в заключительном разделе статьи. Прямая расшифровка сокращения от «alternating current» не всегда корректна. Однако в узком смысле подразумевают синусоиду с переменной полярностью, которая обозначается латинскими буквами «AC», характерным одиночным волнистым символом либо стандартным математическим знаком примерного равенства «≈».
Действие электрического тока, некоторые факты об электричестве
Как правило, электрический переменный ток, наиболее распространенный в быту, оказывает на человеческий организм негативное влияние. Степень которого зависит от значения такой его характеристики, как сила тока:
- При силе тока от 5 до 7 милиампер наблюдаются судороги в мышцах рук;
- Токи с силой от 8 до 25 милиампер приводят к появлению болевых ощущений, нарушению дыхания;
- Ток с силой 50-80 милиампер вызывает паралич дыхания и нарушение работы сердца;
- Ток с силой свыше 80 милиампер вызывает остановку сердца и паралич дыхания.
- Токи небольшой силы (до 1,5 милиампер) приводят к легкому дрожанию пальцев и не вызывают болевых ощущений.
Простые факты, как вырабатывается электричество
Чтобы добыть электричество из магнита от динамика, на него наматывают два медных провода. И два конца спаивают вместе, к оставшимся подсоединяют небольшую лампочку, светодиодную ленту. Для того, чтобы сделать источник питания для лампы накаливания на 220 В, нужно использовать более мощные и крупные магниты, толстые медные провода большого сечения. Самой древней батарейкой считается найденное при раскопках в Египте устройство, представляющее собой медный сосуд с вставленным в него железным стержнем, не касающимся стенок.
Интересный опыт проводили при дворе короля Людовика. Для того чтобы показать, как вырабатывается и протекает электричество, сделали взаимосвязь с Лейденской банкой и строем солдат. Взявшиеся за руки солдаты при этом образовывали ни что иное, как первую в мире полноценную живую электрическую цепь; Из-за большого количества смертей от даров молний в Италии в XVIII веке во многих европейских странах появилась очень странная мода на шляпки и зонтики с громоотводами; В скандинавских странах главный, порой и единственный, источник электроэнергии – это гидроэлектростанции. Благодаря таким станциям, в этих государствах очень низкий уровень загрязнения атмосферы.
Электричество: как это работает?
Никогда не помешает знать то, как работает привычное нам всем электричество
Во-первых это очень познавательно, а во-вторых ,это немаловажно для не только для расширения кругозора,но и для обеспечения собственной безопасности в современном мире, где достаточно опасная электроэнергия встречается почти на каждом шагу
Постоянный и переменный ток
Виды электрического тока
Следующим вопросом, в котором мы предлагаем разобраться – это: что такое переменный ток и постоянный ток. Ведь многие не совсем правильно понимают эти понятия.
Постоянный ток
Постоянным называется ток, который в течение времени не изменяет своей величине и направлению. Достаточно часто к постоянному еще относят пульсирующий ток, но давайте обо всем по порядку.
Постоянный ток
- Постоянный ток характеризуется тем, что одинаковое количество электрических зарядов постоянно сменяет друг друга в одном направлении. Направление — это от одного полюса, к другому.
- Получается, что проводник всегда имеет либо положительный, либо отрицательный заряд. И в течение времени это неизменно.
Виды пульсирующего тока
- Но под понятие, что такое постоянный ток достаточно часто относят и так называемый пульсирующий ток. От постоянного он отличается только тем, что его значение в течение времени изменяется, но при этом он не меняет своего знака.
- Допустим, мы имеем ток в 5А. Для постоянного тока эта величина будет неизменной в течении всего периода времени. Для пульсирующего тока, в один отрезок времени она будет 5, в другой 4, а в третий 4,5. Но при этом он ни в коем случае не снижается ниже нуля, и не меняет своего знака.
Вариант преобразованного из переменного, постоянного пульсирующего тока
- Такой пульсирующий ток очень распространен при преобразовании переменного тока в постоянный. Именно такой пульсирующий ток выдает ваш инвертор или диодный мост в электронике.
- Одним из главных преимуществ постоянного тока является то, что его можно накапливать. Сделать это можно своими руками, при помощи аккумуляторных батарей или конденсаторов.
Переменный ток
Чтобы понять, что такое переменный ток, нам необходимо представить себе синусоиду. Именно эта плоская кривая лучше всего характеризует изменение постоянного тока, и является стандартом.
|
Синусоида переменного тока |
Как и синусоида, переменный ток с постоянной частотой меняет свою полярность. В один период времени он положительный, а в другой период времени он отрицательный. |
|
На фото основные параметры синусоиды |
Поэтому, непосредственно в проводнике передвижения, носителей заряда, как такового, нет. Дабы понять это, представьте себе волну, набегающую на берег. Она движется в одну сторону, а затем — в обратную. В итоге, вода вроде движется, но остается на месте. |
|
Частота переменного тока |
Исходя из этого, для переменного тока очень важным фактором становится его скорость изменения полярности. Этот фактор называют частотой.
Чем выше эта частота, тем чаще за секунду меняется полярность переменного тока. В нашей стране для этого значения есть стандарт – он равен 50Гц. То есть, переменный ток меняет свое значение от крайнего положительного, до крайнего отрицательного 50 раз в секунду. |
|
Формула частоты переменного тока |
Но существует не только переменный ток частотой в 50Гц. Многое оборудование работает на переменном токе отличных частот.
Ведь за счет изменения частоты переменного тока, можно изменять скорость вращения двигателей. Можно так же получать более высокие показатели обработки данных – как например в чипсетах ваших компьютеров, и многое другое. |
Электрика для чайников
Электроника окружает человека в виде различных устройств и приборов. Современная бытовая техника в большинстве своём управляется с помощью электронных схем. Курсы обучения основам электроники для начинающих нацелены на то, чтобы новичок мог отличать транзистор от резистора и понимать, как и для чего служит та или иная электронная схема.
Учебник по электронике для новичков
Учебные пособия и видеокурсы способствуют пониманию принципов построения электронных схем. Что такое печатная плата, как создать схему своими руками – на все эти вопросы отвечают основы электроники для новичков. Усвоив азы электроники, домашний «мастер» сможет определить вышедшую из строя радиодеталь в телевизоре, аудио устройстве и другой бытовой технике и заменить её. Кроме этого, новичок приобретёт опыт работы с паяльником.
Электронная схема усилителя звука
Видеокурсы, печатная продукция несут в себе массу информации по освоению основ электротехники, электромеханики и электроники. Приобрести знания в этих сферах можно, не выходя из дома. Просмотреть нужное видео, заказать учебники позволяет доступность сети интернета.
«Бесконечная» энергия из воздуха
В 2020 году ученые из Массачусетского университета создали Air-gen — генератор, который создает электричество с помощью натурального белка и влаги из воздуха.
Графическое изображение пленки из белковых нанопроводов, вырабатывающих электричество с помощью влаги из атмосферы С помощью протеобактерий Geobacter ученые выращивают белок, который может проводить ток. Из него делают пленку толщиной менее 10 микрон — в несколько раз тоньше, чем человеческий волос — и помещают между двумя электродами. Белок забирает влагу из воздуха и за счет тонких пор создает ток между электродами.
Лучшие результаты Air-gen показывает при влажности в 45%, но справляется и в засушливых регионах вроде Сахары. Генератор не зависит от погодных условий и работает даже в помещении.
Как это применять: пока мощности Air-gen хватает только для питания мелкой электроники. В скором времени ученые разработают версию для мобильных телефонов и смарт-часов, чтобы те никогда не разряжались. А если у исследователей получится совместить Air-gen с краской для стен, в домах появится бесконечный источник электроэнергии.
Классификация
Постоянный и переменный ток
Если заряженные частицы движутся внутри макроскопических тел относительно той или иной среды, то такой ток называют электрический »ток проводимости». Если движутся макроскопические заряженные тела (например, заряженные капли дождя), то этот ток называют »конвекционным».
Токи различают на постоянный и переменный. Также существуют всевозможные разновидности переменного тока. При определении видов тока слово «электрический» опускают.
- Постоянный ток — ток, направление и величина которого не меняются во времени. Может быть пульсирующий, например выпрямленный переменный, который является однонаправленным.
- Переменный ток — электрический ток, изменяющийся во времени. Под переменным током понимают любой ток, не являющийся постоянным.
- Периодический ток — электрический ток, мгновенные значения которого повторяются через равные интервалы времени в неизменной последовательности.
- Синусоидальный ток — периодический электрический ток, являющийся синусоидальной функцией времени. Среди переменных токов основным является ток, величина которого изменяется по синусоидальному закону. Любой периодический несинусоидальный ток может быть представлен в виде комбинации синусоидальных гармонических составляющих (гармоник), имеющих соответствующие амплитуды, часто́ты и начальные фазы. В этом случае Электростатический потенциал каждого конца проводника изменяется по отношению к потенциалу другого конца проводника попеременно с положительного на отрицательный и наоборот, проходя при этом через все промежуточные потенциалы (включая и нулевой потенциал). В результате возникает ток, непрерывно изменяющий направление: при движении в одном направлении он возрастает, достигая максимума, именуемого амплитудным значением, затем спадает, на какой-то момент становится равным нулю, потом вновь возрастает, но уже в другом направлении и также достигает максимального значения, спадает, чтобы затем вновь пройти через ноль, после чего цикл всех изменений возобновляется.
- Квазистационарный ток — относительно медленно изменяющийся переменный ток, для мгновенных значений которого с достаточной точностью выполняются законы постоянных токов. Этими законами являются закон Ома, правила Кирхгофа и другие. Квазистационарный ток, так же как и постоянный ток, имеет одинаковую силу тока во всех сечениях неразветвлённой цепи. При расчёте цепей квазистационарного тока из-за возникающей э. д. с. индукции ёмкости и индуктивности учитываются как сосредоточенные параметры. Квазистационарными являются обычные промышленные токи, кроме токов в линиях дальних передач, в которых условие квазистационарности вдоль линии не выполняется.
- Ток высокой частоты — переменный ток, (начиная с частоты приблизительно в десятки кГц), для которого становятся значимыми такие явления, которые являются либо полезными, определяющими его применение, либо вредными, против которых принимаются необходимые меры, как излучение электромагнитных волн и скин-эффект. Кроме того, если длина волны излучения переменного тока становится сравнимой с размерами элементов электрической цепи, то нарушается условие квазистационарности, что требует особых подходов к расчёту и проектированию таких цепей.
- Пульсирующий ток — это периодический электрический ток, среднее значение которого за период отлично от нуля.
- Однонаправленный ток — это электрический ток, не изменяющий своего направления.
Вихревые токи
Вихревые токи Фуко
Вихревые токи ( или токи Фуко) — замкнутые электрические токи в массивном проводнике, которые возникают при изменении пронизывающего его магнитный поток, поэтому вихревые токи являются индукционными токами. Чем быстрее изменяется магнитный поток, тем сильнее вихревые токи. Вихревые токи не текут по определённым путям в проводах, а замыкаясь в проводнике образуют вихреобразные контуры.
Существование вихревых токов приводит к скин-эффекту, то есть к тому, что переменный электрический ток и магнитный поток распространяются в основном в поверхностном слое проводника. Нагрев вихревыми токами проводников приводит к потерям энергии, особенно в сердечниках катушек переменного тока. Для уменьшения потерь энергии на вихревые токи применяют деление магнитопроводов переменного тока на отдельные пластины, изолированные друг от друга и расположенные перпендикулярно направлению вихревых токов, что ограничивает возможные контуры их путей и сильно уменьшает величину этих токов. При очень высоких частотах вместо ферромагнетиков для магнитопроводов применяют магнитодиэлектрики, в которых из-за очень большого сопротивления вихревые токи практически не возникают.
Значение перемещения электронов в электрической схеме
Понимание того, как идет в цепи ток, необходимо при составлении такого графического изображения расположения электронных деталей, как схема
Важно понимать, откуда течет ток, для того чтобы правильно располагать на схеме, затем соединять различные радиоэлектронные элементы. Если для таких радиодеталей, как конденсатор, резистор, полярность подключения не имеет значения, то полупроводниковый транзистор,
диод необходимо размещать на схеме и затем запитывать, учитывая направление движения тока, иначе они и собираемое с их использованием устройство, электронный блок не будут правильно функционировать.
Таким образом, знание физической сущности направления течения заряженных частиц в проводнике, электролите, полупроводнике позволит любому человеку не только расширить свой кругозор, но и применять его на практике при монтаже электропроводки, пайке различных электронных блоков и схем. Также подобная информация поможет разобраться в том, почему произошла поломка того или иного электроприбора, как ее устранить и предотвратить в будущем.
Аварийные и ненормальные режимы работы электрической сети
Короткое замыкание — если замкнуть два провода, подводящие ток к электрическому прибору (фазу и нейтраль), то ток резко возрастет в 10 раз и более, электропроводка может загореться. Для избежания этого автоматический выключатель должен отключить напряжение в сети.
Перегрузка — сила тока превышает норму для электропроводки за продолжительной время. Для избежания этого автоматический выключатель также должен отключить напряжение.
Отклонение напряжения — в паспорте электрического прибора указано номинальное напряжение, которое обеспечивает его нормальную работу. При увеличении и понижении напряжения нарушается нормальная работа электроприбора и уменьшается его срок службы, при значительном отклонении возможен выход прибора из строя. В этом случае может помочь стабилизатор напряжения.
Скачки напряжения — кратковременное значительное увеличение напряжения. Такое напряжение может вывести из строя домашние электроприборы, в которых много электроники: компьютеры, телевизоры и т.д.. Может возникнуть при ударе молнии в электрические провода или в непосредственной близости от них, также при включении и отключении мощных электроприборов, нарушениях при проведении сварочных работ (в городе редко, в сельской местности чаще).
Перекос напряжения — одни электроприборы оказываются под повышенным напряжением, другие под пониженным. Такой режим возникает в результате неисправности в трехфазной сети, когда напряжения на фазах имеют разную величину.
Обозначения токов в измерительных приборах
Общепринятое обозначение постоянного и переменного тока нашло свое отражение в различных измерительных приборах, в том числе и на мультиметре. Вся необходимая символика наносится на лицевую панель того или иного устройства. Это позволяет измерить именно тот параметр, который необходим в данный момент.
Например, если на шкале выставлено положение АС, в этом случае можно проводить измерение значения переменного тока. Как правило, такие приборы предназначены для работы в электросетях с обычными напряжениями 220 или 380 вольт. Существуют модели с рабочими режимами в пределах 600 В и выше.
Если же мультиметр выставлен напротив отметки DC, то рабочий режим аппарата станет соответствовать постоянному току. В этом положении замеряется ток на аккумуляторах, батарейках и других источниках питания, вырабатывающих постоянный ток. В данном режиме требуется непременно соблюдать полярность полюсов. Диапазон измерений обычно составляет от нуля до нескольких тысяч вольт, в зависимости от характеристик конкретной модификации устройства.
Обозначение на схемах радиодеталей
Буквенные обозначения элементов на электрических схемах

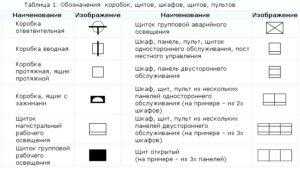

Обозначения на электрических схемах выключателей, розеток и лампочек
Маркировка диодов и схема обозначений
Обозначение трансформатора на схеме
Как измерить силу постоянного тока

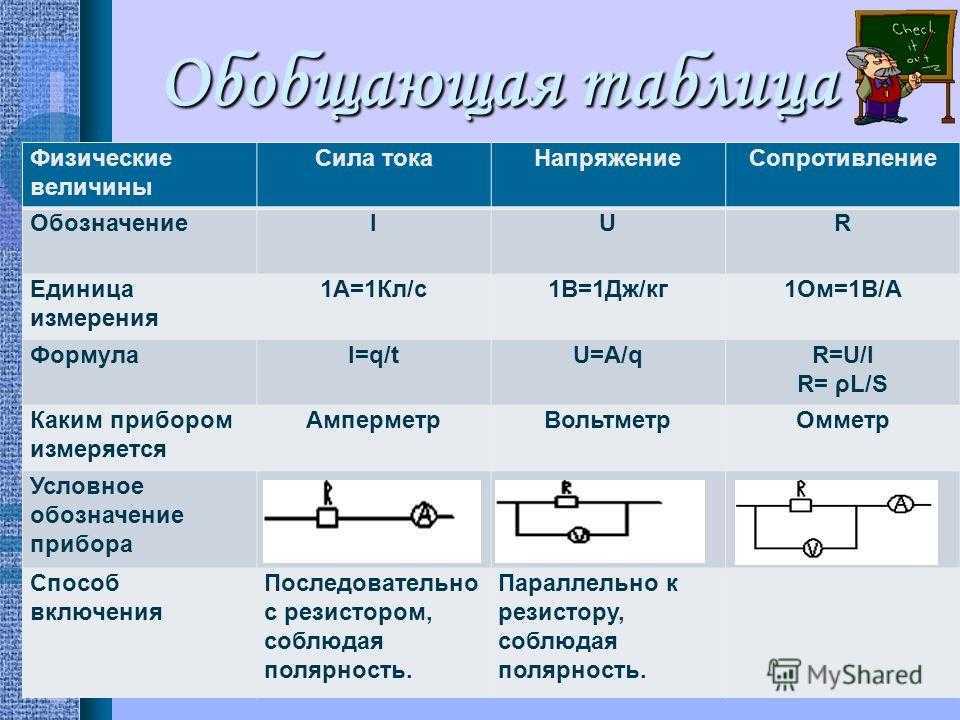

Существует специальный прибор для измерения силы тока — амперметр. Он подключается последовательно к проводнику, в котором нужно измерить силу тока. Для этого один из концов нужного проводника отсоединяют от электрической цепи и в получившийся разрыв включают амперметр с помощью двух клемм — со знаками «+» и «−». Клемму со знаком «+» подключают к точке разрыва, которая сохранила связь с положительным полюсом источника тока.
Поскольку сила тока на всех последовательных участках цепи одинакова (он нигде не «застаивается»), амперметр можно включать как до потребителя тока, так и после.
На схемах амперметр изображается буквой «А» в круге.
Существует много разных видов амперметров, различающихся по принципу действия. Проще всего устроен тепловой амперметр. Между двумя зажимами натянута проволока, соединённая нитью с пружиной. Нить охватывает петлёй неподвижную ось со стрелкой. Когда к зажимам подаётся ток, он проходит через проволоку и нагревает её. Нагретая проволока становится немного длиннее, из-за этого нить сильнее оттягивается пружиной. При движении нить поворачивает ось, и стрелка на ней показывает, чему равна сила тока.
Схема работы теплового амперметра
Современные электрики пользуются мультиметрами — приборами, которые позволяют измерить и силу тока, и напряжение, и сопротивление.
Цифровой мультиметр
