Как выбрать и сделать своими руками освещение в гараже

Выбор светильников и их расположения

Разместить свет освещая все рабочие зоны.

Для регулярной работы с автомобилем рекомендуется сделать общую и локальную схемы освещения. Общая подсветка удовлетворит основную потребность в световом потоке, а локальная — точечно осветит рабочие зоны.

Общее освещение

Для освещения всего гаража стоит использовать накладные светильники. Они занимают немного места и подходят для потолочного и настенного размещения.

К лампам для общего освещения предъявляются следующие требования:

1. Они должны быть закрытого типа и иметь прочное защитное стекло.
2. На светильники, прикрепленные ниже 1 м от пола, нужно установить металлическую решетку, предохраняющую их от механического повреждения.
3. На пути излучения должен располагаться рассеиватель.
4. Общий световой поток нужно разделить на несколько источников, в помещении не должно быть резкого градиента освещенности и теневых зон.

Локальная подсветка

Для освещения верстака, рабочего стола или отдельных зон машины могут потребоваться дополнительные лампы.

Правильно установленный светильник отвечает следующим требованиям:

• находится вне поля зрения при работе;
• не раздражает и не слепит глаза;
• хорошо освещает рабочую зону;
• прочно фиксируется в заданном положении (для подвижных приборов).

Единственный локальный светильник желательно делать переносным или монтировать на поворотный кронштейн. Это позволит поворачивать источник света, направляя поток на нужную часть машины или другой конструкции.

Выполняем все правила установки.

Как выбрать лампы для гаража

Галогенные

Плюсы:

• Хороший свет.
• Экономные.
• Длительный срок работы.

Минусы:

Плохо работают при перепадах напряжения, необходимо устанавливать дополнительно стабилизатор напряжения.

Если у вас стабильное напряжение или их устанавливать со стабилизатором, тогда вариант вполне неплох.

Люминесцентные

Такие лампы можно назвать хорошей альтернативой галогенными, но есть и нюансы.

Плюсы:

• Хороший свет.
• Долгий срок работы (дольше галогенных).
• Хорошая светоотдача.

Минусы:

• Боятся скачков напряжения.
• При температуре ниже 5-ти градусов сразу выходит из строя. Устанавливать их можно только в теплом гараже.

Такой вариант мы не рекомендуем, минусов слишком много. Если у вас гараж находится в доме или вы постоянно в нем работаете, только тогда стоит задуматься о нем. Узнайте, как сделать освещение в гараже без электричества.

Лампы накаливания

Их часто устанавливают, лампы имеют низкую стоимость, но и обладают рядом факторов. Если вы находитесь в гараже нечасто, то такой вариант стоит рассматривать в качестве основного. Что-то случалось с лампой в этот же день можно купить новую, цена позволяет.

Плюсы:

• Низкая стоимость.
• Не боятся перепадов напряжения.

Минусы:

1. Потребляют много электроэнергии.
2. Пожароопасные.
3. Низкий КПД.
4. Плохая световая отдача.
5. Маленький срок службы.

Светодиодные лампы для гаража

Наш ресурс Все-электричество рекомендует такой вариант, рассмотрим подробней.

Преимущества:

1. Лучшее энергосбережение.
2. Высокая светоотдача.
3. Пожаробезопасные.
4. Долгий срок службы (около 50 000 часов).
5. Не боятся перепадов напряжения.

Есть и существенный недостаток – очень большая стоимость. Так что если вы решили провести свет в гараже своими руками, опирайтесь на свои личные размышления. Мы рекомендуем, остальное зависит от размера вашего кошелька, для вас мы также подготовили статью: как выбрать светодиодную лампу.

Особенности устройства электропитания в гараже

Прежде чем решить, какое освещение сделать в гараже, необходимо познакомиться с его особенностями.

К ним относятся:

• Гараж — это сооружение с повышенной пожароопасностью. В нем почти всегда хранятся горючие, вещества, которые могут очень быстро воспламеняться, а любая искра привести к возникновению пожара.
  Искрение электропроводки, чаще всего, возникает в соединительных местах. Чем их больше, тем выше вероятность возникновения пожара. В этом случае не стоит использовать многочисленные удлинители и переноски, при устройстве электропитания в гараже.
• В таком помещении и устроенном в нем погребе (см. Погреб в гараже: как сделать в разных вариантах), практически постоянно сохраняется повышенная влажность. При недостаточном утеплении помещения в холодное время года будет образовываться конденсат, что несовместимо с электричеством.

1. уменьшает потребление электроэнергии;
2. улучшает условия выполнения различных работ;
3. размещение розеток и выключателей в главных рабочих зонах, помогает улучшить эргономику гаражного помещения.

При выполнении ремонтно-профилактических операций достаточно часто возникает потребность подключения оборудования, имеющего большую потребляемую мощность. Эти нагрузки должна выдерживать проводка в гараже.

Какие основные типы проводки в гараже

От мощности оборудования, планируемого подключать, может понадобиться устройство таких типов электропроводки:

• Однофазная. Это более распространенный вариант питания электросети. По действующим стандартам и нормам, потребляемая мощность в сети для таких линий электропитания не превышает 11 КВт, что вполне достаточно для выполнения большинства работ с подключением наиболее часто используемых агрегатов.
• Трехфазная. Может понадобиться для подключения энергоемкого оборудования, которым может быть сварочный аппарат и другие устройства. Для кооперативных гаражей есть возможность устроить трехфазное электропитание, а при строительстве самостоятельного гаража придется обратиться в Энергосбыт.

При этом необходимо подать и согласовать такие документы:

• Заявление на возможность увеличения мощности линии электропитания.
• Заключить договор на установку счетчика с тремя фазами.
• Заключить договор на его тарификацию.

При любой схеме проводки в гараже должны быть включены:

• Счетчик, учитывающий расход электроэнергии.
• Силовые автоматы.
• Розетки.
• Выключатели для комфортной работы в главных рабочих зонах гаража.

Как подобрать оптимальную схему освещения гаража

Существует несколько критериев, по которым следует выбирать источники света:

• В гараже свет должен освещать равномерно все пространство помещения. В этом случае облегчается парковка автомобиля, комфортнее становится его обслуживание. Решить такие задачи помогает устройство общего освещения, а в отдельных местах, таких как область моторного отсека или рабочего стола, следует предусмотреть установку локальных источников света.
• Освещение в гараже должно быть экономным. При его частом использовании имеет смысл, при разработке схемы освещения помещения, предусмотреть монтаж ламп, которые способны сберегать электроэнергию.
• Устройство схемы освещения гаража должно быть модульным с возможностью использовать его лишь в требуемых зонах или для всего помещения.

При обустройстве света в гараже своими руками могут использоваться несколько возможных вариантов:

Применение в гараже ламп накаливания. Это самый популярный вариант. Его основными достоинствами являются:

1. простота монтажа;
2. доступная цена;
3. неприхотливость.

К недостаткам можно отнести:

1. сравнительно короткий срок службы ламп;
2. неравномерность потока света;
3. достаточно большое потребление энергии.

Лампы накаливания в гараже

Освещение в гараже своими руками с использованием люминесцентных ламп. Это удачный вариант устройства света в гараже. Лампы:

1. экономичны;
2. световой поток рассеивают равномерно;
3. долговечны.

Недостатком ламп является большое влияние на них температуры. Иногда при ее отрицательной величине в помещении, они не загораются, что требует хорошего отопления в гараже.

Применение экономичных энергосберегающих ламп – наиболее выгодное освещение в гараж. Его преимущества:

1. могут работать при любой температуре;
2. мало потребляют электроэнергии;
3. долговечны.

Гаражное освещение светодиодами, как показано на фото. Это редко используемый вариант. Чаще всего его устраивают как автономное освещение в гараже. К плюсам таких ламп относятся:

1. образование хорошего светового потока;
2. не большое потребление энергии.

Недостаток — большие первоначальные затраты.

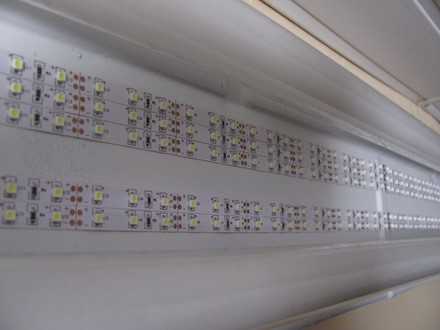

Устройство светодиодного освещения

Общие требования к системе освещения

В большинстве гаражей источником света являются одна-две лампы накаливания или специальная переносная лампа, позволяющая подсветить часть помещения либо автомобиля.

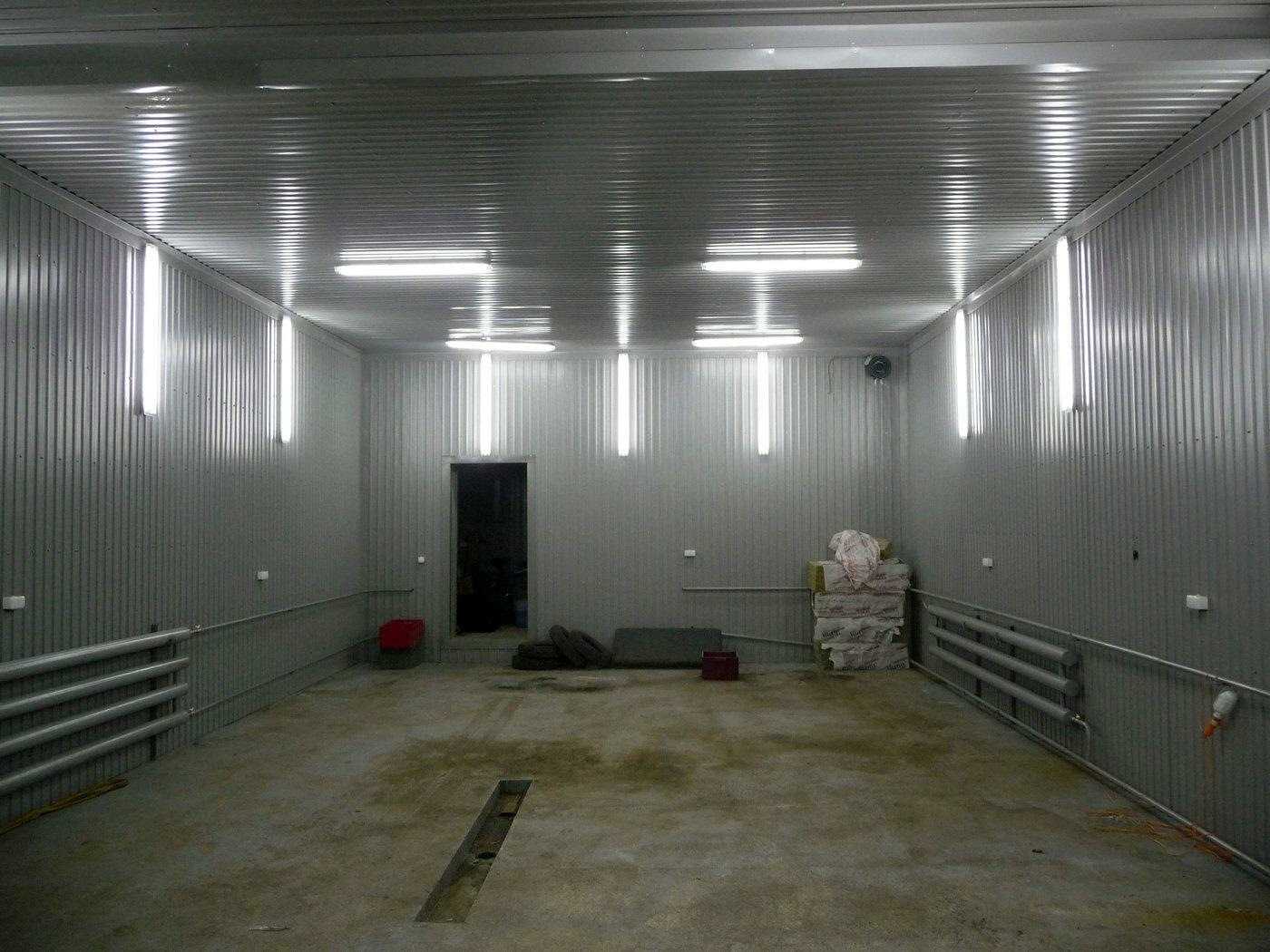

Идеальный гараж освещен равномерно и не имеет темных углов.

• рабочий стол (верстак с инструментами);
• полки для хранения;
• место над капотом машины;
• вход в гараж.

Подключите осветительные приборы раздельно, чтобы подсвечивать необходимую часть помещения.

Но существуют нормативы, регламентирующие уровень освещенности в помещениях, предназначенных для ремонта, обслуживания транспортных средств и мастерских.

Идеальное освещение — равномерное.

Правильное освещение в гараже: требования и нормы

В СНиПах и ГОСТах указаны минимальные требования. Единица измерения освещенности – люкс. Он является показателем освещенности одного квадратного метра при направленном на него световом потоке в 1 люмен.

• мойка транспортного средства осуществляется при 150 люксах;
• ремонт, обслуживание, осмотр транспортного средства при 200 люксах;
• регулярное использование автомобиля (прогрев, въезд, выезд) – 75 люксов;
• осмотр дна из ямы проходит при освещенности в 150 люксов;
• зона для работы с электрическими, механическими приборами – 300 люксов;
• помещение для кузнечных, столярных, сварочных работ должно быть освещено на 200 люксов;
• для хранения автомобиля достаточно 20 люксов (примерно одна лампочка);
• открытые места для размещения транспортных средств (парковки) могут быть освещены на 5 люксов.

У вас имеется техпаспорт на гараж?

Конечно!Пока нет…

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Упрощенный расчет освещения

Очень часто, организуя освещение в гараже, автовладельцы не утруждают себя расчетами, а действуют по наитию: «Вот тут светильник, там светильник. Будет мало – приколочу еще пару». Но при просчете придется все серьезно переделывать. Не проще ли посидеть полчаса в теплом кабинете с ручкой и листом бумаги, чем три дня ковыряться в пыльном гараже и долбить стены, переделывая огрехи организации освещения? Поэтому берем ручку с листком бумаги и считаем.

Согласно СНИП 23.05.95 или его актуализированной версии СП 52.13330.2011 норма освещенности гаража (бокса) во время ремонта транспортных средств равна 200 люкс (лк). 1 люкс это 1 люмен (лм) на 1 метр квадратный (м²). Люмен – это единица измерения светового потока. Предположим, у нас стандартный гараж 6х4 м. Сделаем расчет для обычных ламп накаливания.

Площадь гаража – 6х4=24 м². Светоотдача ламп накаливания – 10-15 лм/Вт (см. раздел «Выбор ламп для гаража»). Чтобы создать освещенность в 200 лк на 1 квадратном метре, необходима мощность:

200 люкс/10 лм=20 ватт.

Площадь гаража у нас 24 м², значит, общая мощность ламп для такой площади должна составлять:

20х24=480 Ватт

Округлим до 500 Вт. Если будут использоваться лампы другого типа, то расчет нужно вести исходя из создаваемого ими светового потока (светоотдачи). Данные по светоотдаче для каждого из типов ламп я приводил в разделе выше.

Вот и весь расчет. Осталось только равномерно распределить полученные ватты по площади помещения, выбрав оптимальные места для установки светильников. Этим мы сейчас и займемся.

Предлагаемый расчет является упрощенным, поскольку не учитывается множество факторов: высота потолков, светоотражающая способность стен (светлые/темные) и пр. Тем не менее для организации качественного освещения гаража этого более чем достаточно.

Как рассчитать освещение в гараже светодиодными лампами?

Каждый гараж нуждается в освещении, это не зависит от периодичности его использования. Освещение должно быть качественным и безопасным. На сегодняшний день на рынке представлен широкий выбор ассортимент осветительных приборов.

Существует множество вариантов организовать освещение в вашем гараже. Но следует учитывать, что для гаражного помещения установлены свои стандарты, заметно отличающиеся от, например, норм жилого или индустриального помещения.

Одно из достаточно популярных (но дорогих) решений – светодиодное освещение. Свою популярность данный вариант завоевал благодаря целому ряду преимуществ.

Светодиоды чрезвычайно долговечны, срок службы некоторых составляет 70-80 тысяч часов.

Светильники данного типа не нагреваются при использовании, а значит отвечают высоким требованиям пожарной безопасности.

Это особенно важно для гаражных помещений, так как в них зачастую хранятся горюче-смазочные вещества. Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения

Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре

Светодиодные лампы для гаража рассчитаны на множество циклов включения/выключения. Они экологичны – в составе нет ртути. Помимо этого, светодиоды устойчивы к холоду и жаре.

Для расчёта освещения можно использовать стандартное уравнение, которое применяют для ламп накаливания. Уравнение имеет вид:

О = М х П/к, где

М – мощность осветительного прибора (на метр квадратный);

П – площадь гаражного помещения;

к – количество ламп/приборов;

О – освещенность, результат расчётов.

Но вычислить мощность можно несколько проще, для этого необходимо воспользоваться одним правилом. Согласно ему на один квадратный метр гаражного помещения должно приходиться 20 Ватт мощности. Приведем пример:

Есть гараж с площадью 30 квадратных метров (6х5 метра). Площадь необходимо умножить на 20 Ватт, получаем 600 Ватт. Это значение является нормой для гаражного помещения с размерами 6×5 метров.

После расчётов предстоит сделать выбор – осветительные приборы какой мощности следует применить для создания освещения. Допустим, были куплены 60-Ваттные лампы, тогда для всего гаража вам понадобится 10 светильников (600/60).

Но есть важный нюанс – соответствие мощности светодиодных ламп и обычных ламп накаливания.

Светодиодные могут обладать куда меньшей мощностью, но обладать хорошим световым потоком.

Например, 20-Ваттной лампе накаливания соответствует светодиодный аналог с мощностью всего в 2-3 Ватта. Они дают одинаковый световой поток.

Для примера с 60-Ваттным – лампочками подходят светодиоды мощностью 8-10 Ватт. Таким образом, для создания освещения в гаражном помещении площадью 30 квадратных метров вам понадобятся 10 светодиодных ламп мощностью 8-10 Ватт.

При расчётах также следует учитывать высоту гаража. В приведенном примере высота не превышает 2,5 метра. Для гаражей с высотой от трёх и более метров результат нужно умножать на полтора, так как световой поток теряет свою силу.

При создании светодиодного освещения в гараже необходимо придерживаться следующих правил:

1. Использовать две системы освещения – общую и локальную. Общая будет отвечать за всё помещение. Локальное применяют для мест, где требуется дополнительный свет. К таким относят смотровую яму или верстак;
2. Равномерность – осветительные приборы следует размещать равномерно;
3. Модульный принцип – лучше создать зоны, у каждой из которых есть свой выключатель;
4. Энергосбережение – энергосберегающие лампы стоят дороже, но со временем действительно окупают себя.

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

• Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
• Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

• Верхний первый уровень — это потолок.
• Вторая линия размещения — высота от пола 1800 мм.
• Третий рабочий уровень — примерно 750 мм от пола.
• Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

• Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается  в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
• Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
• Все светильники должны быть оснащены защитными плафонами.
• В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
• Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
• Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
• Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
• Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Как проложить проводку к светильникам

Прежде чем мы начнем разбираться с проводкой освещения гаража, имеет смысл поговорить о схеме подключения осветителей.

Общее освещение можно подключить к одной линии и на один выключатель, хотя если правую и левую стороны гаража включать раздельно, то это позволит существенно сократить расход электроэнергии. Это особенно актуально при использовании ламп накаливания.

Поскольку общая мощность осветителей довольно высокая, в качестве выключателя лучше использовать автомат с относительно небольшим номинальным током. Это не только обеспечит длительную безаварийную работу системы, но и защитит от пожара при коротком замыкании.

Для локальной подсветки рабочих мест нужны, конечно, отдельные выключатели. Если мощность ламп такой подсветки невелика, то можно обойтись обычными выключателями. Все коммутационные устройства лучше разместить на главном распределительном щите. Исключение может составлять лишь выключатель у верстака, включающий его подсветку. На этом же щите устанавливается понижающий трансформатор для питания освещения смотровой ямы. Он должен включаться по напряжению 220 В отдельным выключателем, размещенным тоже на щите.

После выключателей все линии освещения заводятся на общий автомат и УЗО – устройство защитного отключения (сейчас оно называется ВД – выключатель дифференциальный). Ток утечки на срабатывание такого выключателя должен быть не более 15 мА, а лучше 10.

Хорошим вариантом будет установка дифференциального автомата (дифавтомата), который представляет собой УЗО и автомат в одном корпусе. В этом случае от обычного автомата можно отказаться. Ток утечки дифавтомата выбирается такой же – 15, а лучше 10 мА.

Пример схемы подключения автоматов в гаражном щите вы можете видеть ниже. Он условный и довольно обобщенный. Подкорректируйте его под свои нужды.

А теперь перейдем непосредственно к проводке освещения гаража. Оптимальным решением в плане безопасности и надежности станет кабель ВВГнг-LS в двойной виниловой изоляции с медными жилами. Сечение жил необходимо выбирать в соответствии с общей мощностью ламп, им питаемых.

Кабель ВВГнг выпускается различного сечения и с разным количеством жил

Если стены гаража оштукатурены, то лучше сделать скрытую проводку, проложив кабель в штробу в штукатурке. Если толщина этой штукатурки позволяет, то можно уложить кабель, предварительно «одетый» в гофрированный ПВХ-шланг (рукав) – это не только обеспечит повышенную надежность и безопасность, но и позволит в случае аварии легко заменить кабель, просто вытащив старый и продев сквозь шланг новый.

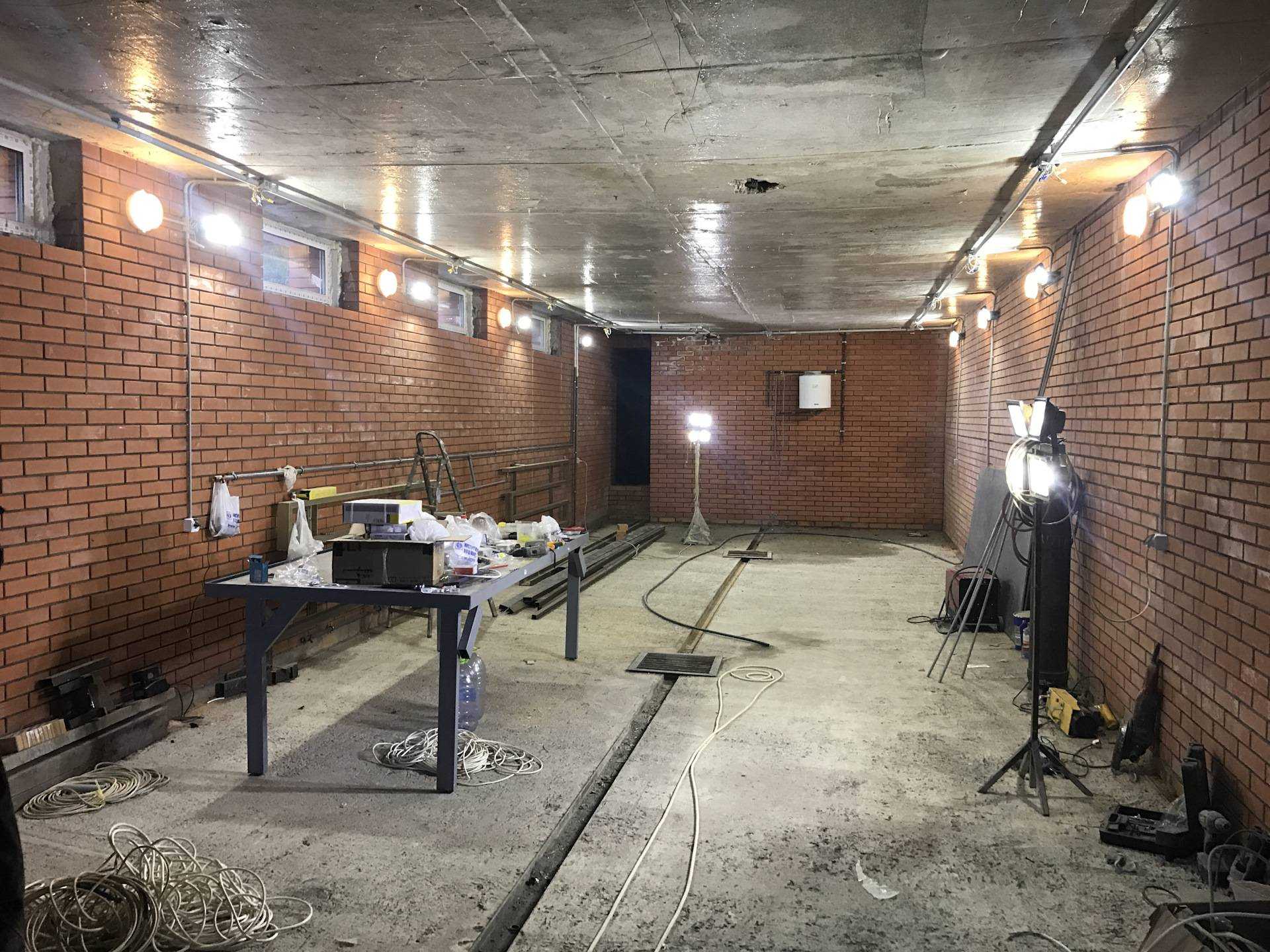

Если стены в гараже голые, то кабель в этой же гофре можно проложить поверху, использовав для крепления скобы, дюбель хомуты или другой крепёж

На этом, я думаю, можно закончить. Теперь ты знаешь, как сделать правильное освещение в своем гараже и, я уверен, справишься с этой задачей без посторонней помощи.

Предыдущая
ОсвещениеКак выбрать светодиодный прожектор на 50w
Следующая
ОсвещениеИдеи для изготовления кованных фонарей из металла своими руками

Спасибо, помогло!4Не помогло

Примеры схем подключения электропроводки в гараже

Итак, нужные лампы запланированы и подобраны. Следует их запитать. Для этого нужно нарисовать схему. На схеме отметьте общий план гаража, а на нем:

• место для распределительного щитка и счетчика;
• места прокладки кабеля (наружного или скрытого);
• розетки, выключатели, светильники, распределительные коробки;
• оборудование, которое надо запитать.

Удобно и экономично, когда общее и местное освещение подключается к разным выключателям. Правую и левую стороны гаража тоже можно освещать отдельно.

Самая простая схема питания гаража включает в себя:

• вводной автомат, УЗО;
• понижающий трансформатор для низковольтных источников питания;
• автомат для розеток общего назначения;
• автомат для питания лампочек;
• проводка и оборудование;
• счетчик, если гараж запитывается отдельно.

Для мощных приборов и смотровой ямы необходимо устанавливать отдельные автоматы срабатывания.

Примеры электрических схем для гаража

На схеме полезно измерить и посчитать количество необходимых проводов. Итоговую сумму стоит увеличить на 20-25%. (Умножив на 1,2-1,25).
