Простая проводка в гараже своими силами и советы опытных электриков

Места установки электрооборудования

Кроме светильников сеть освещения гаража предусматривает наличие и других электрических аппаратов и устройств

Их место расположение то же достаточно важно

Места установки розеток и выключателей

Так любая схема электрической проводки в гараже должна предусматривать не только светильники, но и выключатели с розетками.

И здесь тоже есть свои правила:

• Начнем с выключателей. Выключатель общего освещения должен располагаться около входа. Обычно это место справа от входа в гараж. Если гараж имеет два входа, то логично установить два проходных выключателя около каждого из входов.
• Выключатель зонального освещения принято располагать непосредственно в данной зоне. Но это правило не распространяется на освещение смотровой ямы или подвала. Оба этих помещения относятся к особо опасным помещениям. Поэтому в них располагать выключатели нельзя. Исходя из этого выключатели для данных зон следует располагать перед входом в них.
• Выключатели местного освещения обычно расположены в непосредственной близости от самих светильников. Достаточно часто выключателями снабжаются сами светильники.
• Теперь вопрос, касающийся розеток. В первую очередь нам необходимы розетки в слесарной зоне. Обычно их устанавливают над столом. Их количество зависит от количества применяемого электроинструмента и обычно составляет от двух до пяти.

Расположение электрооборудования в смотровой яме

Вторым важным местом где нам могут потребоваться розетки является смотровая яма. Вообще установка розеток в этом помещении не рекомендуется, так как помещение относится к особо опасным. Но при подключении через автомат УЗО и при соблюдении норм по защите от влаги устанавливать розетки здесь можно.

• Хотя значительно более удачным вариантом будет установить розетки вне смотровой ямы. Тем более что они нам тут все равно потребуются, например, для подключения зарядного устройства аккумулятора.
• Кроме того, розетки могут быть установлены в зоне отдыха, для подключения сварочного аппарата или другого стационарного электрооборудования. Их обычно устанавливают в места установки данного оборудования.

Место установки распределительного щита

Перед тем как провести электропроводку в гараже нам следует определиться и с местом установки распределительного щита. От его правильного размещения зависит не только эстетический вид, безопасность, но и стоимость конечных работ. Ведь правильная установка позволит иногда даже очень существенно сэкономить на проводке.

Место установки распределительного щита

Согласно п.7.1.28 ПУЭ распределительные шкафы должны устанавливаться в местах удобных для обслуживания. Если в данной местности возможно подтопления, то высота установки должна исключать затопление щита.
Обычно ввод в гараж осуществляется со стороны входа. Вводной кабель должен быть проложен в стальной трубе. Труба должна исключать возможность попадания и скопления влаги.
Исходя из этого распределительный щит обычно устраивают на входе в гараж. Но это не является правилом. Иногда значительно удобнее расположить распределительный щит ближе к центральной части помещения. Главное, чтоб это было удобно.
Распределительные щиты нельзя обустраивать ближе чем на расстоянии 1 метра от трубопроводов и систем канализации. Согласно п.7.1.28 ПУЭ расстояние до газовых труб или счетчиков так же должно быть не менее одного метра.
Распределительный щит для гаража должен быть выполнен из несгораемых материалов. Поэтому выбирать стоит стальные щиты во множестве представленные на рынке

Кроме того, обратите внимание на наличие в распределительном щите запорного устройства, а также места для установки счетчика. Обычно это место выделяется перегородкой и имеет окошко для просмотра показаний счетчика.

Пошаговый план построения электросети

Порядок составления электрической схемы для гаража выглядит следующим образом:

• Первым делом, необходимо нарисовать план гаражного помещения и графически обозначить место расположения главного распределительного щита с указанием расстояния от стен. Далее распределяется электропроводка в гараже, схема которой должна содержать разводку кабелей, места установки осветительных приборов.
• Затем на плане указываются точное местоположение рабочего стола и других электроприборов стационарного базирования, таких как токарный станок, сварочный аппарат, компрессор и так далее.
• Затем делается схема каждой стены, на которой будет размещена розетка. На схеме указывается расположение электрических приборов, их высота и план подвода к ним розетки.

К сведению. Правильной будет такая электрика в гараже, схема которой будет предусматривать как общее освещение всего помещения потолочными светильниками, так и освещение локального характера. Выключатель на общее освещение должен быть установлен при выходе на таком расстоянии, чтобы можно было достать до него вытянутой рукой, при этом сделав один шаг от входа. Выключатели на локальное освещение монтируются непосредственно на месте, на уровне глаз.

• Электрический распределительный щит также устанавливается при входе, для того, чтобы можно было полностью обесточить помещение, покидая его.
• Возле выключателя общего освещения нужно установить распределительную коробку, для того, чтобы каждый из светильников имел отдельный кабель питания. Если все светильники подключены параллельно от одного кабеля, то распределительная коробка не нужна.

• Схемы электропроводки в гараже должны содержать указания по использованию нужного вида кабелей в зависимости от нагрузки. Медные кабели с сечением жилы в 1,5 мм рассчитаны на нагрузку в 3 Киловатта, кабели с сечением 2,5 мм выдерживают нагрузку до 5 Киловатт. При выборе кабеля всегда нужно делать запас нагрузки в 20-25%.
• Настоятельно не рекомендуется подключать розетки последовательно, одну от другой. Лучшим вариантом будет провести общий кабель от щитка и подключить к нему каждую розетку по отдельности через распределительную коробку, как показано на фото ниже. Обычно кабель с разводкой и коробками укладывается под потолком.

Рекомендуется, чтобы схема подключения электричества в гараже для розеток предусматривала наличие устройства УЗО с отдельным автоматом. Такое устройство защитит пользователя от случайного поражения электрическим током в результате повреждения проводки или электроприбора. К тому же цена такого устройства – это ваша жизнь. Сила тока перегрузки для отключения подачи энергии не должна превышать 16 Ампер для кабеля с сечением 1,5 мм, и 25 Ампер для кабеля с сечением 2,5 мм.

Важно. Схема электропроводки гаража с деревянной или другой сгораемой основой должна предусматривать установку защитных металлических коробов для укладки кабелей. Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля

Эти коробы будут препятствовать воспламенению обшивки в случае перегрева и возгорания кабеля.

Освещение в гараже с помощью светодиодной ленты

Светодиодная лента SMD 5630 и пластиковый уголок

Светодиодные ленты — это современный и энергоэффективный способ освещения помещений площадью до 30 м2. Особенно в гаражах, где не требуется обустройство общего освещения, а нужна лишь подсветка рабочих зон.

Для контурного освещения гаража наиболее часто используют ленты типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения применяются ленты типы SMD 5630 со световым потоком 40 люмен/диод.

Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:

1. Для гаража площадью до 25–30 м

   Светодиодная лента приклеенная на уголок и закрепленная на балке при помощи саморезов

   2 потребуется 10 метров ленты с диодами 5050. Количество диодов не менее 60 штук на ленту. Помимо этого, необходимо купить преобразователь с 220 В на 12 В мощностью 150 Вт и кабель для подключения устройства к сети.

2. Лента имеет самоклеящееся основание, что особенно удобно при монтаже ленты на металлические или пластиковые поверхности. В гараже можно воспользоваться пластиковым уголком, который прикручивается к кровельным балкам или бетонному потолку.

   Светодиодное освещение в гараже после подключение на основе диодов 5630

3. Перед приклейкой ленты потребуется определить удобную длину ленты. Далее, уголок подгоняется под соответствующие размеры. После этого лента обрезается по длине и приклеивается на уголок. Перед приклейкой пластиковая поверхность обезжиривается.
4. Таким образом, подготавливается необходимое количество уголков с лентами. На конце ленты к контактам припаиваются провода и изолируются с помощью изоленты. Затем уголки можно крепить на балки или потолок.
5. Для подключения ленты к проводу используются Wago клеммники. Каждый провод вставляется в отдельное гнездо в изделии. От клеммников будет отходить провод сечение медный 2,5 мм.

Схема подключения лент к блоку питания показана на фото выше. Применять последовательное подключение лент нельзя. Если планируется монтаж RGB-лент, то необходимо использовать RGB-контроллер.

Монтаж электропроводки в гараже очень трудоёмкий процесс, требующий соответствующих знаний и умений. Прежде чем приступать к работе внимательно изучите всю имеющуюся документацию и прочтите инструктаж по технике безопасности. Если вы неуверены, что работа вам по силам, то откажитесь от задуманного и вызовите профессионального электрика.

Подключение освещения

При автоматических воротах целесообразно использовать . Лампа зажигается сама на небольшой период и затем гаснет.

Можно использовать проходные выключатели.

Люминесцентные лампы добавят гаражу яркое освещение. Минус этих ламп в быстром выходе из строя, когда они начинают мигать. Поэтому выбирая данный тип ламп нужно обдуманно и обязательно с гарантией.

Где лучше установить выключатели?

Первый выключатель располагается на входе, второй можно разместить возле ворот, используя систему управление лампой с двух мест. У ворот включили свет, выходя, у другой двери выключили. Розетки в гараже расположить в рабочей зоне, смотровой яме, на входах.

Способы разводки электропроводки в гараже

Монтаж электропроводки своими руками в гараже может делаться в нескольких вариантах. Ее можно смонтировать непосредственно на стены открытым способом.

Это самый простой способ и «быстрый», но имеет ряд недостатков:

• Таким способом нельзя разводить проводку по сгораемым конструкциям, таким как дерево, фанера, ДСП и др.;
• Данный вариант имеет неприятный внешний вид;
• Такая проводка не имеет защиты от механических повреждений.

Чтобы избавится от таких недостатков, проводка в гараже своими руками может делаться с применением различных коробов:

Как сделать проводку в гараже при помощи коробов

• ПВХ – короба. При применении таких коробов электропроводка имеет эстетичный вид, не требует серьезных материальных затрат;
• Специальные короба шириной 100 мм. Такие короба позволяют выполнять любые конфигурации электропроводок, тем более, что в них предусмотрены места для крепления осветительной арматуры. Но такой вариант еще более затратный в финансовом плане и для гаража неприемлем;
• Комбинированный вариант. Один из перспективных вариантов, который можно предложить для разводки электропроводки в гараже. Суть такого способа заключается в том, что используются накладные розетки, выключатели, а подвод к ним проводов осуществляется в тонких коробах шириной 15-20 мм;
• Как вариант, можно предложить для разводки электропроводки ПВХ трубы, которые закрепляются при помощи специальных клипс. По финансовым затратам он такой же, как и предыдущий, а может быть и дороже. Все зависит от цен на ПВХ трубы. Такая разводка имеет отличный внешний вид.

Для монтажа электропроводки по сгораемым конструкциям можно использовать такие варианты:

• Разводка на металлической полосе. В таком случае, на расстоянии около 2-х см от поверхности металлическая полоса закрепляется к поверхности. Электрические провода и осветительная арматура крепятся непосредственно к полосе;
• В металлическом коробе. Такая разводка будет надежно защищена от механических повреждений, а делать ее можно на любой высоте. Для быстроты монтажа короб должен быть снабжен съемной крышкой, которая также позволит в случае чего быстро заменить электропроводку.

Решая, как провести в гараже проводку, надо рассматривать все варианты. Здесь единого рецепта нет. Во многом это определит материал постройки.

Все эти способы хороши, но существует самый простой, дешевый и практичный способ – это монтаж скрытой проводки, которая монтируется перед оштукатуриванием стен гаража (см. Стены гаража и внутренняя отделка).

Скрытая проводка

Следует заметить, что сейчас деревянного гаража днем с огнем не отыщешь. Гаражи строят из негорючих материалов, таких как: кирпич (см. Как построить кирпичный гараж своими руками), гипсоблок, бетонные блоки. Скрытая проводка, по сравнению с открытой, имеет ряд преимуществ:

Разводка электропроводки в гараже схематично

• Нет необходимости делать дополнительные затраты на приобретение коробов, труб, металлических полос, а потом еще тратить время и средства на их установку;
• Пожаробезопасна, так как нет поблизости горючих материалов;
• такая проводка имеет полную механическую защиту, так как находится под слоем штукатурки. Обычно для оштукатуривания стен гаража применяется цементный раствор, а он достаточно крепкий;
• Проводка имеет современный эстетический вид. При таком способе разводки видны только электрический щиток, осветительные приборы, розетки и выключатели;
• Быстрота монтажа. Выполненная разводка не требует особых условий монтажа, так как в конечном итоге она будет закрыта штукатуркой.

https://youtube.com/watch?v=0J4NsDyicWw

Электрические приборы

Гараж – это то место, где обычно производятся разные механические работы, и для этого необходима соответствующая оснастка. Речь идет об электрических приборах. Согласитесь, ведь во многих случаях трудно обойтись без помощи сварочного аппарата и ряда других приборов. Причем вовсе не обязательно хранить в гараже автомобиль, некоторые приспосабливают помещение под другие хозяйственные нужды. Поэтому с течением времени скапливается определенный минимум электроинструмента.

В связи с этим при разработке схемы электропроводки следует учесть суммарную мощность, о чем, собственно, уже было упомянуто. Для решения задачи, как провести электричество в гараж, ниже приведен список наиболее часто используемых приборов с указанием примерной их мощности:

• зарядное устройство (оно уж точно есть в каждом гараже) – 0,2 КВт;
• электролобзик – 0,6 КВт;
• угловая шлифмашина, электрическая дрель, точило – 1 КВт;
• мойка высокого давления – 2 КВт;
• полуавтоматический сварочный аппарат – 2,5 КВт;
• тепловая пушка – 3 КВт.

Как можно заметить, ничего сверхмощного, как это бывает в промышленных масштабах, обычно не используется. Следовательно, сечения жил 4 мм2 и автоматов на 25 А будет вполне достаточно.

Как выполнить освещение ямы

Каждый автовладелец желает иметь смотровую яму в гаражном помещении. Подвал является неотъемлемой принадлежностью данной постройки. Без устройств для освещения обойтись не получится.

Монтаж осветительных конструкций в подвале или яме

Переносные устройства подключить нет возможности, так как помещения отличаются высокой влажностью. Поэтому максимально возможное напряжение составляет 42 В. Для установки электропроводки будет необходимо устройство для понижения.

Осветительные приспособления должны быть рассчитаны на небольшое напряжение.

Светильники должны иметь низкий вольтаж

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

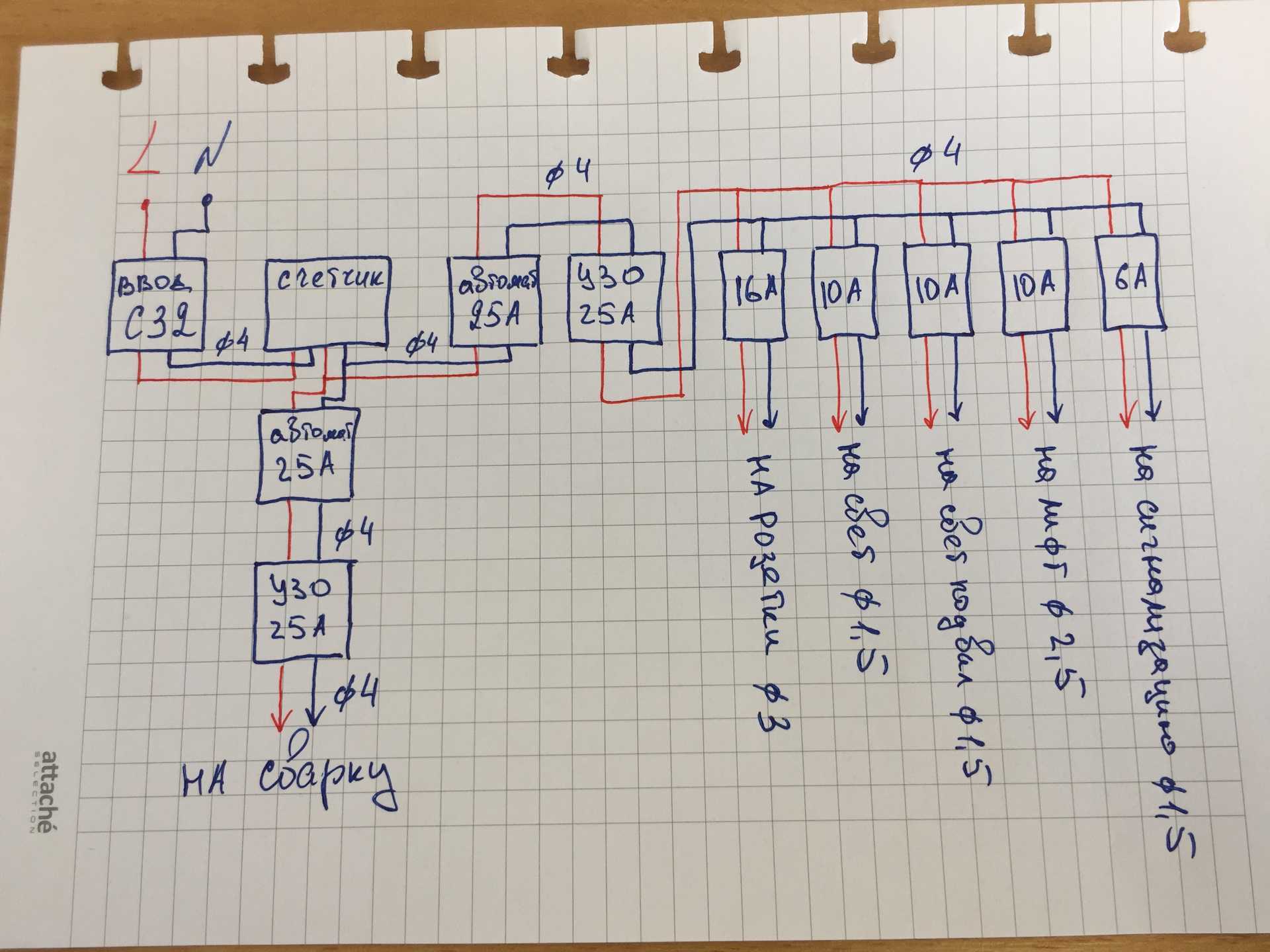

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Виды источников света

При выборе лампы или другого источника света нужно обращать внимание на несколько моментов: безопасность оборудования, рабочий ресурс, защищенность от влаги и пыли, стойкость к перепадам температур. Поэтому надо оценить все плюсы и минусы каждого типа и принять правильное решение

Типы ламп

Для гаража подходят разные варианты, но при этом нужно учитывать условия использования и особенности строения. Исходя из них можно выбирать один из перечисленных видов:

Лампы накаливания раньше ставили во всех гаражах, но сегодня они используются редко из-за большого потребления электричества и малого ресурса работы. Нить накала дает не очень качественный свет и распределяет его неравномерно. Светильники для гаража чаще всего громоздкие из-за большого рассеивателя и массивного корпуса. Во время работы они сильно греются, что создает дополнительную опасность. Пример освещения лампами накала

Галогенные лампочки – это усовершенствованные изделия с вольфрамовой нитью накала и инертным газом, закачанным в колбу. Свет от них намного ярче, но при этом расход электричества тоже большой. Во время работы поверхность сильно нагревается, поэтому обязательно нужен плафон, этот тип плохо переносит удары, перепады напряжения, пыль, поэтому не подойдет в гараж. Плюсом является возможность использования низковольтных ламп, работающих от напряжения 12 В через блок питания.
Люминесцентные лампы дают яркий свет, при этом не потребляют много электроэнергии. Могут быть как в виде колб, так и в компактном исполнении под стандартный патрон. Подойдут только для отапливаемых гаражей, так как при температуре ниже 5 градусов работают плохо и быстро выходят из строя. Еще один недостаток – пары ртути внутри, которые испаряются в воздух при повреждении колбы.

Светодиодные лампы и светильники потребляют меньше всего электричества и дают ровный свет без мерцания

Можно выбрать разную цветовую температуру, что тоже важно для комфорта. Для хорошей видимости лучше подбирать холодные тона, которые обеспечивают яркое равномерное освещение

Вместо ламп можно использовать светильники или светодиодные ленты, которые могут служить подсветкой или полноценным освещением отдельных зон. Светодиодная подсветка – самая безопасная и экономичная на сегодняшний день.

Можно сочетать разные варианты, если это даст хороший результат. Но по возможности лучше оборудовать гараж низковольтным светодиодным освещением, чтобы обеспечить безопасность. Хорошая лампа в гараж на светодиодах стоит дороже, но за счет экономии электричества и долгого срока службы в итоге обойдется дешевле.

Подключение гаража к электричеству

Прежде всего, необходимо продумать подключение гаража к внешнему источнику электричества. В гаражных кооперативах для этого обычно служат водозащищенные распредкоробки, расположенные на внешней стороне ряда гаражей.

Если вы построили гараж на частной территории, то проводку придется вести от ближайшей опоры с необходимым напряжением. Провести электричество в гараж, как и на любой другой объект, может только специалист (в первом случае электрик гаражного кооператива, во втором электрик организации, на балансе которой находится линия электропередачи). Так что придется написать заявку на подключение, но прежде, чем это сделать, необходимо купить соответствующие материалы и провести подготовительные работы. В них входят:

• установка внутреннего электрощита;
• установка в щит аппаратов защиты и учета электроэнергии;
• покупка необходимого кабеля для подключения к опоре или внешнему электрощиту;
• сборка схемы электрощите (об этом более подробно ниже);
• подключение силового кабеля к электрощиту и вывод его за пределы гаража.

Для подключения к наружному электрощиту можно использовать любой кабель в оболочке, не поддерживаемой горение. Дополнительно кабель нужно продеть  в металлорукав или, в крайнем случае, в гофру для наружного применения. О сечении жил кабеля поговорим ниже. Для подключения к опоре обычно используется провод СИП (самонесущий изолированный провод). К кабелю СИП дополнительно придется докупить соответствующую фурнитуру – прокалывающие зажимы, кронштейны и пр.

Важно! СИП используется только для проводки до объекта (гаража). Заводить напряжение внутрь придется так же, как и в первом случае – соответствующим кабелем

Если стена гаража или отдельные ее элементы горючие, то отверстие, через которое проводится кабель, должно быть оснащено металлической трубой. Это хорошо видно на фото выше. Итак, все подготовительные работы проведены, то делаем заявку в соответствующую организацию и пока они соображают, занимаемся собственно проводкой в гараже.

Подготовительные работы выполнены, осталось подключить гараж к распределительной коробке

Вступление

Большинство владельцев гаражей использует свое помещение не только как место для хранения автомобиля, но и как полноценную домашнюю мастерскую. И даже самый простой гараж нуждается в искусственном освещении, ведь зачастую такие сооружения не имеют окон. Именно проводка в гараже предоставляет возможность использовать разные электроинструменты: сварку, болгарку, дрель и др. Однако если проводка проложена как попало, вряд ли она будет надежной и пожаробезопасной.

Провести свет в гараж несложно, и с этим сможет справиться человек, имеющий хотя бы минимальный опыт. Главное, знать особенности создания работающей схемы электропроводки, правильно подобрать материалы и инструменты, а также осуществить монтаж в соответствии со всеми требованиями. Как сделать проводку в гараже — расскажут профессионалы и дадут свои рекомендации.

Составление схемы электропроводки для гаража

Как и любая работа по электромонтажу, прокладка проводки в гаражном помещении невозможна без составления предварительной схемы. Здесь вашему вниманию представлена схема подключения гаража к электросети.

Сначала следует хорошо обдумать, сколько лампочек, розеток и выключателей вам нужно, затем определить их расположение, чтобы и доступ к ним был удобным, и одновременно они не мешали движению. Желательна проводка для трансформатора снижающего напряжение. Зачем? Чтобы не допустить самовольного возгорания всяких пожароопасных вещей, в гараже начиная от канистр и тряпок и заканчивая парами бензина. А вот вам схема электропроводки для смотровой ямы в гараже.

Рекомендуется следующая схема подсветки: 2 общих светильника на одной ветке и отдельная ветка на смотровую яму и погреб. Розетки желательно разместить на двух противоположных стенах гаража, чтобы иметь к ним доступ даже когда авто в помещении. Подсчитав все точки, можно начинать монтировать электрощиток.

Электропроводка

Если на момент строительства или реконструкции гаража в стены была заложена скрытая проводка и она не повреждена, то можно использовать ее. При отсутствии таковой не стоит тратить силы на штрабление. Можно сделать наружную проводку. Кабели следует прокладывать в металлической гофре, кабель-канале либо в самозатухающей трубке. Желательно применять негорючий кабель ВВГнг или NYM.

Для освещения подойдет медный кабель сечением 3X1,5 мм²; для розеток над верстаком — 3X2,5 мм²; для розеток с большой нагрузкой — 3X4 мм².

Так как в гараже не только ставят автомобиль, но иногда и работают, необходимо обеспечить электрическую и пожарную безопасность. Для этого вместе с заземлением используют дифференциальный автомат или УЗО.

Заземляющий провод сечением не менее 3 мм² ведут от общего щитка. При отсутствии в щитке заземляющей шины делают точечное заземление.

На входе в гараж обычно устанавливают щиток, в который монтируют УЗО с номинальным током не меньше, чем разрешенный для гаража в кооперативе. Если гараж частный, то оптимальным током будет 32 А. При использовании отдельного УЗО на 32-40 А после него на розетки устанавливают обычный автомат на 25 А, а на освещение — 10 А. Этого вполне достаточно, чтобы подключать к розеткам основные электроинструменты.

В кооперативных гаражах

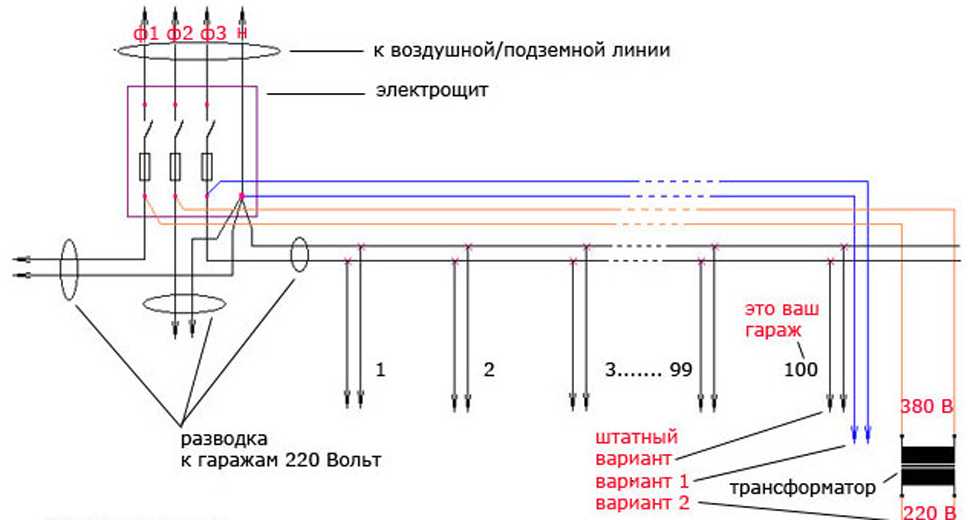

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность.

В любом случае важно правильно расположить лампочки, розетки и выключатели. Электросхема составляется с учетом всех необходимых параметров

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

• Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
• Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.
