Классификация микрофонов по характеристике направленности

Когда микрофон находится в различных положениях относительно источника звука, его чувствительность меняется. Зависимость чувствительности от угла определяется коэффициентом направленности. В зависимости от коэффициента направленности микрофоны можно разделить на направленные и ненаправленные. Направленные микрофоны имеют высокую чувствительность в одном направлении, обеспечивающую высокую дальность приема. Не направленные микрофоны имеют меньшую чувствительность равномерную по всем направлениям, используются для минимизации влияния посторонних шумов.

Направленность микрофона определяется несколькими параметрами (характеристиками).

Направленность микрофона R(θ) определяется его чувствительностью M(θ) при произвольном угле падения звука (θ) к его чувствительности на рабочей оси (при, θ = 0°), измеренных:

в свободном поле;
на определенном расстоянии (например, 1м);
на определенной частоте (или в определенной полосе частот).

Данная зависимость называется характеристикой направленности микрофона (ХН):

R(θ) = M(θ) / M(0),

где:

M(θ) – чувствительность микрофона при произвольном угле падения звука (θ), дБ;
M(0) – осевая чувствительность микрофона, дБ.

Коэффициент направленности Ω определяется как отношение квадрата осевой чувствительности микрофона M(0) (в условиях свободного поля) к квадрату чувствительности, усредненной по всем направлениям Mср, измеренных на одной и той же частоте или в полосе частот:

Ω = M(0)2 / M_ср2.

Для практической оценки направленности микрофона используется величина, называемая индексом направленности I, дБ:

I = 10 lg Ω = 20 lg (M(0) / M_ср).

В зависимости от ХН микрофоны делятся на:

ненаправленные (круговые);
двунаправленные (восьмерка);
направленные (кардиоидные);
узконаправленные (суперкардиоидные);
остронаправленные (гиперкардиоидные).

ХН, представляемая в полярных координатах, называется диаграммой направленности (иногда, чувствительности) микрофона (ДН). На рис.3 представлены примеры ДН.

Восьмерка

Кардиоида

Гиперкардиоида

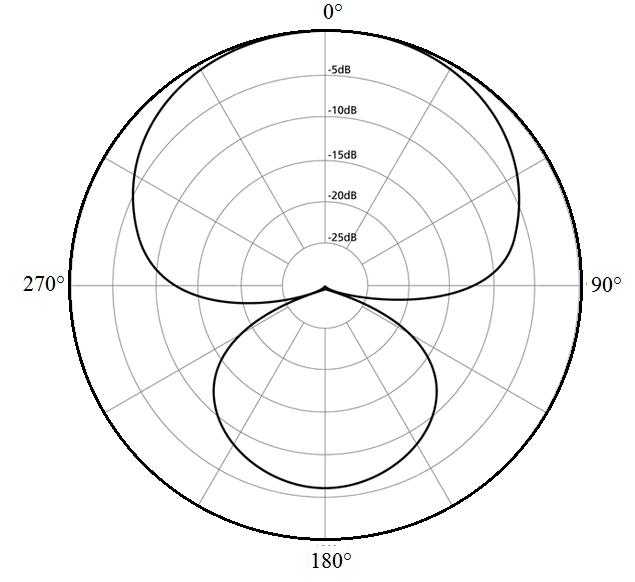

Рис. 3 — Примеры диаграмм направленности микрофона

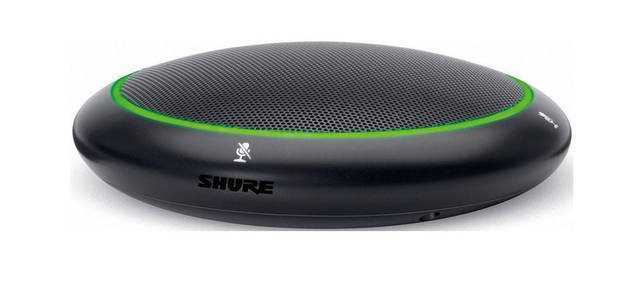

Ненаправленные микрофоны — микрофоны с круговой ДН, во всех направлениях имеют одинаковую, как правило, небольшую чувствительность. Микрофоны с данной направленностью хорошо справляются с посторонними шумами и используются в тех случаях, когда источник звука меняет направление. Данные микрофоны применяются для подзвучивания на концертах, используется для звукозаписи, например, при работе журналистов на улице в ветреную погоду.

Двунаправленные микрофоны – восьмерочные имеют одинаковую чувствительность в обоих направлениях вдоль рабочей оси и минимальную по бокам. Возможное применение такого микрофона – запись разговора во время интервью или конференции.

Направленные микрофоны – однонаправленные или кардиоидные – характеризуются максимальной чувствительностью в широком фронтальном угле раскрыва. Такие микрофоны имеют повсеместное применение.

Узконаправленные микрофоны – суперкардиоидные имеют высокую чувствительность в прямом направлении (вдоль рабочей оси) и в узкой диаграмме направленности. Такие микрофоны используются для записи или усиления звука от удаленного источника.

Остронаправленные микрофоны – гиперкардиоидные имеют самую большую направленность среди всех микрофонов. Данные микрофоны практически не захватывают посторонние отражения и шумы, используются в специальных целях.

Характеристики направленности микрофонов, в зависимости от ДН, можно представить в виде таблицы (см. Таб.1).

Таблица 1
Характеристики направленности микрофона в зависимости от ДН

Для схемы «Звукосниматели для акустической гитары»

Предлагаю два способа изготовления звукоснимателя для шестиструнной акустической гитары.1. Берем пять магнитов из набора для сборки дверей шкафа. Освобождаем их от ненужных «деталей» и склеиваем в один длительный цельный кусок суперклеем (рис. 1). Затем с каждой стороны склеиваем полоской скотча. Магнитный сердечник звукоснимателя готов. Теперь наматываем катушки, в каждой по 50 витков (проволокой диаметром 0,1 мм или тоньше), с таким расстоянием между ними, чтобы, будучи под струнами, каждая соответственно была ближе к своей. Всего шесть катушечек, по числу струн (рис. 2).Звукосниматель готов, но его надобно «оформить» так, чтобы он соответствовал внешнему виду гитары. Для этого помещаем его в резиновую трубку (из-под резиновой водяной грелки) с продольной (одной) прорезью. Для подсоединения к усилителю
звукоснимателя приклеивается (все тем же суперклеем) гнездышко от наушников (от какого-либо плеера и т.д.), к которому приклеиваем выводы от звукоснимателя..Общий вид уже
готового звукоснимателя приведен на рис. Схеми простих самодельних трансиверов 3.Перед надеванием трубочки катушки защищают от повреждения — наклеивают вдоль сердечника полоску скотча поверх катушек.Крепится звукосниматель суперклеем, но не сразу на поверхность гитары! Вдруг вы когда-нибудь решите заместить или просто снять звукосниматель? Поэтому сначала следует на поверхность гитары в местах приклеивания звукоснимателя наклеить скотч.Следует отметить, что при приближении звукоснимателя к концу струн уровень сигнала на его выходе меньше, звук имеет металлический характер, а при расстоянии 2…5 см до конца струн звук более мелодичный и «басистый», с большей амплитудой на выходе.Уровень сигнала звукоснимателя примерно соответствует уровню сигнала динамического микрофона.2. Потребуется шесть головок от магнитофона, причем головки должны быть одинаковые. Удаляем с них лепестки, предназначенные для точного протяжения ленты, как показано на рис.4.
…

Виды микрофонов

Микрофоны характеризуются следующими параметрами:

Чувствительность микрофона — это отношение напряжения на выходе микрофона к влияющему на него звуковому давлению при заданной частоте (как правило, 1000 Гц), выраженное в милливольтах на паскаль (мВ/Па). Чем больше это значение, тем выше чувствительность микрофона.

Номинальный диапазон рабочих частот — диапазон частот, в котором микрофон воспринимает акустические колебания и в котором нормируются его параметры.

Уровень собственного шума микрофона — выраженное в децибелах отношение эффективного значения напряжения, обусловленного флуктуациями давления в окружающей среде и тепловыми шумами различных сопротивлений в электрической части микрофона, к напряжению, развиваемому микрофоном на нагрузке при давлении 1 Па при воздействии на микрофон полезного сигнала с эффективным давлением 0,1 Па.

Неровность частотной характеристики — разность между максимальным и минимальным уровнем чувствительности микрофона в номинальном диапазоне частот.

Рис 1. Схема включения конденсаторного микрофона.

На рис. 1 приведена схема, разъясняющая принцип работы конденсаторного микрофона. Выполненные из электропроводного материала мембрана (1) и электрод (2) разъединены изолирующим кольцом (3) и представляют собой конденсатор.

Крепко натянутая мембрана под влиянием звукового давления производит колебательные движения относительно неподвижного электрода. Конденсатор включен в электрическую цепь последовательно с источником напряжения постоянного тока GB и активным нагрузочным сопротивлением R.

При колебаниях мембраны ёмкость конденсатора меняется с частотой воздействующего на мембрану звукового давления. В электрической цепи возникает переменный ток такой же частоты и на нагрузочном сопротивлении появляется переменное напряжение, являющееся выходным сигналом микрофона.

Электретные микрофоны по принципу работы являются теми же конденсаторными, но постоянное напряжение в них обеспечивается зарядом электрета, тонким слоем нанесённого на мембрану и сберегающим этот заряд продолжительное время (свыше 30 лет).

Так как электростатические микрофоны имеют высокое выходное сопротивление, то для его уменьшения, как правило, в корпус микрофона встраивают истоковый повторитель на полевом n-каналыюм транзисторе с р-п переходом.

Это позволяет уменьшить выходное сопротивление до значения не более 3 + 4 кОм и снизить потери сигнала при подключении к входу . На рис. 2 приведена внутренняя схема электретного микрофона с тремя выводами МКЭ-3.

Рис. 2 Внутренняя схема электретного микрофона МКЭ-3.

У электретных микрофонов с двумя выводами выход микрофона исполнен по схеме усилителя с открытым стоком.

Рис. 3. Внутренняя схема электретного микрофона МКЭ-389-1.

Рис. 4. Схема подключения электретных микрофонов с двумя выводами.

На рис. 3 приведена внутренняя схема электретного микрофона с двумя выводами

МКЭ-389-1. Схема подключения такого микрофона приведена на рис. 4. По этой схеме можно подключать практически все электретные микрофоны с двумя выводами, и отечественные и импортные.

В таблице приведены их технические характеристики.

Наименование марка	Чувстви- тельность мВПа	Диапазон частот Гц	Уровень шума дБ	Напр. пит. В	Потреб. ток мА	Неравно- мерность ЧХ дБ
М1-А2 «СОСНА»	515	1507000	28	-1,2	0,007	2
М1-Б2 «СОСНА»	1020
М4-В «СОСНА»	>20
М7 «СОСНА»	>5	26
МЭК-1А	620	3004000	30	2,34,7	0,2	2
МЭК-1В
МКЭ-3	420	5015000	30	-4,5	—	12
МКЭ-84	620	3003400	30	1,34,5	—
МКЭ-377-1А	612	15015000	33	2,36	0,35
МКЭ-377-1Б	1020
МКЭ-377-1В	1836
МКЭ-378А	612	3018000	2,36	0,35
МКЭ-378Б	1020
МКЭ-389-1	612	3004000	26	—	2
МКЭ-332А	35	5012500	30	29	—
МКЭ-332Б	612
МКЭ-332В	1224
МКЭ-332Г	2448
МКЭ-333А	35	5012500	30	29
МКЭ-333Б	612
МКЭ-333В	1224
МКЭ-333Г	2448

Ток потребления микрофона МЭК-1 не более 0,2 мА, МКЭ-377-1 и МКЭ-378 не более 0,35 мА. Потребляемый ток микрофонов М1-А2, М1-Б2 и М-7 не более 70 мкА.

Отличие микрофона МКЭ-332 от МКЭ-333 в том, что МКЭ-332 односторонне направленный, а МКЭ-333 ненаправленный.

Конденсаторный микрофон

Эти микрофоны закупают для работы владельцы собственных студий звукозаписи, когда нужно профессионально записать вокал. Главная особенность этих микрофонов в том, что они очень четко передают натуральный голос человека. В свою очередь конденсаторные микрофоны делятся на два вида: ламповые и транзисторные. Транзисторные передают голос с минимальными изменениями, а ламповые делают звук теплее и мягче.

Плюсы

Большой частотный диапазон, с которым работают микрофоны.
Различные по размерам модели, присутствуют и детские варианты.
Благодаря большой чувствительности звук остается наиболее натуральным и естественным. Это главное в микрофонах данного типа.

Минусы

Требуют дополнительного питания, поэтому если возьмете микрофон для работы в другом месте, то может случиться, что у вас не получится его подключить к микшерному пульту.
Требуют аккуратного использования, даже после одного незначительного падения такой микрофон может безвозвратно испортиться.
Повышена чувствительность к высокой влажности и резким перепадам температуры. Как следствие, микрофон может либо полностью поломаться, ибо перестать работать на некоторое время.

Чем конденсаторный микрофон отличается от динамического

Различия между конденсаторными и динамическими микрофонами заключаются в их конструкции и способе обработки акустических волн. Первые пользуются популярностью из-за повышенной чувствительности и точности при записи звука. Такие устройства фиксируют все детали улавливаемого сигнала. При этом они выполнены из легких и хрупких материалов, которые уязвимы к повреждениям. Также микрофон не может противостоять негативным факторам, таким как повышенная влажность воздуха или температурные скачки.

Различия между конденсаторными и динамическими микрофонами заключаются в их конструкции.

Динамические модели менее восприимчивы к шумам и эху, нормально переносят высокое давление и могут записывать громкий звук. Такие свойства позволяют использовать их для записи гитарных и басовых усилителей.

Важные характеристики устройства микрофона

Перед покупкой обязательно изучите характеристики микрофона:

Диаграммы направленности. Так называются зоны чувствительности, в которых оборудование способно воспринимать звуковые волны. Микрофоны могут быть: всенаправленными (восприятие звука со всех направлений), двунаправленными (восприятие с востока и запада), однонаправленными (восприятие только с одной стороны). При этом однонаправленное оборудование может быть кардиоидой. гиперкардиоидой и суперкардиоидой (разберем эти понятия ниже).
Чувствительность. Характеризует, насколько тихий звук может воспринять данное устройство. Чем меньше число, выраженное в дБ, тем менее чувствительный перед вами микрофон.
SPL (аудио-давление). Данные технические характеристики микрофона — максимальная сила звука, с которой способен справиться микрофон без поломки и повреждений. Средние показатели — в районе 100 дБ. Однако, если вы будете записывать громкий звук, число должно быть не ниже 130 дБ.
Частотный диапазон. Имеется в виду разбег частот, низких и высоких, что способна воспринимать аппаратура. Например, для вокальных частотная характеристика микрофона — в пределах 80 Гц — 15 кГц, а для подзвучек ударного инструмента — низкие частоты 30 Гц — 15 кГц.
Шум/сигнал. Тем больше число в указанной характеристике, чем меньшим будет искажение звука. Для любительского использования достаточно 65 дБ, для профессиональной — от 72 дБ.
Импеданс. Характеристика сугубо для профессиональной техники. Если в качестве устройства вывода микрофон для ПК, смартфона или бука, показатели могут не прописываться вовсе.
Питание. Этот тип характеристик микрофонов указывает, от чего способно питаться устройство — от шнуров, аккумуляторных батарей, пальчиковых батареек и т.д.
Интерфейсы — подсоединение к XLR, mini-Jack, Lightning/30-pin, Jack, TA4F, USB, mini-XLR. Проверьте, какой порт на устройстве, к чему вы хотите подсоединить микрофон — выберите модель с совместимым интерфейсом.
Материал, из которого выполнен корпус. Пластик более легкий, более экономичный, но менее прочный. Металл, напротив, более тяжелый, более дорогой, но и более надежный.
