Как собрать лабораторный блок из китайских модулей

На торговых площадках в интернете можно приобрести готовые китайские модули, на основе которых можно построить неплохой лабораторный источник питания.

ЛБП строится по структуре линейного источника, но составляющие имеют совершенно другой принцип работы. Так, вместо обмоточного трансформатора можно применить плату WX-DC2416 36V-5, которая при питании от сети 220 вольт переменного тока на выходе выдает 36 вольт постоянного при токе до 5 А.

В качестве стабилизатора можно применить плату на базе микросхемы LM2596. В продаже имеется несколько вариантов таких плат, удобнее всего использовать модуль с готовым техническим решением по регулировке максимального тока. Отличить такой модуль можно по наличию трех (а не одного) подстроечных резисторов на плате.

При подаче на вход 35 вольт путем регулировки на выходе можно получить 1,5..30 вольт постоянного напряжения. Производитель декларирует наибольший ток в 3 ампера, но на практике уже при токах, превышающих 1 А микросхема начинает греться. Для отдачи максимальной мощности нужен дополнительный радиатор достаточной площади. Есть сведения, что микросхема комфортно работает и при нагрузке до 4 А при условии организации принудительного обдува теплоотвода.

Для оперативной регулировки надо выпаять два крайних подстроечных резистора и заменить их потенциометрами, которые надо вывести на переднюю панель блока питания. Чтобы получился полноценный блок питания надо добавить еще прибор для измерения тока и напряжения. Его также можно приобрести через интернет. Удобнее применять измеритель в едином блоке, чем два прибора отдельно.

Осталось только добавить тумблер питания, клеммник для подключения потребителя, связать модули в единую систему и поместить в корпус. По габаритам неплохо подойдет корпус от неисправного компьютерного блока питания.

Некоторые пользователи жалуются, что выходное напряжение грязновато. Это не удивительно, ведь блок питания импульсный. Если это не устраивает владельца БП, можно попробовать исправить проблему установкой дополнительных конденсаторов (показаны на схеме). Емкость подбирается экспериментально, но не менее 1000 мкФ.

Для наглядности рекомендуем к просмотру серию тематических видеороликов.

Лабораторный источник питания при самостоятельном изготовлении обходится совсем недорого. Многие комплектующие могут быть извлечены из куч радиохлама, имеющегося у каждого любителя электронных самоделок. Но служить ЛБП будет долго и принесет большую пользу.

Импульсный блок питания

В наши дни преимущественное большинство используемых блоков питания – это агрегаты импульсного типа. Эти блоки представляют собой фактически инверторную систему

Принцип их работы прост – происходит предварительное выпрямление входного напряжения, после чего оно преобразуется в импульсы с увеличенной частотой и необходимыми параметрами скважности. В импульсных блоках питания используются небольшие трансформаторы, которых более чем достаточно, поскольку увеличение частоты повышает эффективность трансформатора, а значит нет необходимости в больших габаритах

Нередко сердечник трансформатора изготавливается из ферромагнитных материалов, что, помимо всего прочего, существенно облегчает конструкцию.

Что же обеспечивает стабилизацию напряжения? Эту функцию берёт на себя отрицательная обратная связь, которая поддерживает выходное напряжение на одном уровне. При этом не учитывается величина нагрузки и колебания входного напряжения. Импульсный блок питания, также возможно сделать, своими руками, но в этом случае основными компонентами являются, линейный регулятор — LM7809, либо ШИМ контроллер TL494, а также импульсный трансформатор Т1.

Схема простого импульсного блока питания

Наиболее востребованным среди профессионалов импульсным агрегатом, который пользуется спросом и среди любителей, и среди профессионалов, считается импульсный блок питания MAISHENG MS305D – эталон компактности и удобства. Этот лабораторный источник импульсного типа идеально подходит для стабильной работы самых разных электронных схем и устройств. Конструкцией предусмотрена возможность настраивать параметры переменного тока в диапазоне от 0 до 5 А и напряжения от 0 до 30 В, защита от кз, перегрева и перегрузки по току. Данная модель укомплектована плавными регуляторами, которые облегчают точный подбор напряжения и тока. Прибор оснащен удобным цифровым дисплеем, на котором в реальном времени отображаются параметры напряжения и переменного тока.

Экономичный СТАБИЛИЗАТОР С СИСТЕМОЙ ЗАЩИТЫ

В последнее время большой популярностыо пользуются стабилизаторы напряжения с падающей характеристикой системы защиты . Они обладают способностью автоматически возвращаться в режим стабилизации напряжения после устранения причины перегрузки, на регулирующем элементе в режиме замыкания нагрузки рассеивается сравнительно небольшая мощность.

Такой стабилизатор обычно содержит источник образцового напряжения, дифференциальный усилитель, систему защиты и регулирующий элемент на составном транзисторе. В систему защиты входят устройство ограничения тока нагрузки и цепь со стабилитроном, включенным параллельно регулирующему элементу. Эта цепь формирует падающий участок нагрузочной характеристики. Ограничитель тока нагрузки построен на токоизмерительном резисторе, включенном между базой и эмиттером транзистора, шунтирующего эмиттерные переходы регулирующего элемента.

Недостаток этих стабилизаторов — значительная разность между входным и выходным напряжениями, необходимая для нормальной работы устройства. Она состоит из падения напряжения на источнике тока в коллекторной цепи дифференциального усилителя и эмиттерных переходах составного транзистора регулирующего элемента и равна примерно 3 В. Столь большое значение не позволяет достичь высокого КПД устройства, особенно при низком выходном напряжении. Например, пятивольтовый стабилизатор, выполненный по подобной схеме, будет иметь КПД около 60 %.

Падение напряжения на стабилизаторе может быть снижено до 1… 1,5 В, если в источнике тока в коллекторной цепи дифференциального усилителя использовать германиевый транзистор, а в регулирующем элементе — составной транзистор с дополнительной симметрией.

Еще больше повысить КПД стабилизатора позволяет его построение но схеме “с малым напряжением потерь”

. Составной регулирующий транзистор должен быть включен здесь по схеме с общим эмиттером по отношению к нагрузке, поэтому для управления регулирующим элементом используют инвертирующий выход дифференциального усилителя. В этом случае необходимость в источнике тока отпадает, так как коллекторный ток с этого выхода дифференциального усилителя непосредственно служит базовым током составною транзистора регулирующего элемента. Минимальная разность между входным и выходным напряжениями, достаточная для нормальной работы стабилизатора, равна падению напряжения на токоизмерительном резисторе плюс напряжение насыщения выходного транзистора и не превышает 1 В.

Использование лабораторного блока питания для ремонта мобильных телефонов и ноутбуков

Для мастерских по ремонту сотовых телефонов требуется блок питания с выходным напряжением до 15 В и номинальным током 1 А и выше.

Оценка неисправности мобильного телефона в 80% случаев основана на расчете неисправности по току нагрузки. Телефон подключается к LBP через серию съемных клемм. Любой телефон можно подключить от источника питания, даже с разряженным аккумулятором. Когда телефон включается триггером PWR, каждая фаза запуска отображается амперметром, который показывает последовательность включения в зависимости от потребления тока. Благодаря этому неисправный компонент телефона можно определить по текущему.

Делаем двухполярное питание

Отличительной особенностью двухполярного самодельного блока питания является наличие у него на выходе отрицательного полюса, общего и положительного.Чтобы собрать такой прибор вам понадобятся:

трансформатор;
вторичная обмотка, обладающая средним выводом.

Сборка происходит следующим образом:

снимите вторичную обмотку. Только перед этим необходимо провести замер напряжения, имеющийся на обмотке;
подсчитайте количество витков

Число витков важно знать для того, чтобы рассчитать их точное количество, нужное для продуцирования 1-го вольта;
затем разделите на напряжение;
для двухполярного блока питания, имеющего напряжение 12 Вольт, нужно намотать две однотипных обмотки. Для этого начало одной обмотки следует подсоединить с концом второй

Эту среднюю точку необходимо подключить к общему проводу;

после этого два вывода трансформатора нужно соединить с диодной сборкой.

Обратите внимание! Отличие данного изделия от однополярного источника заключается в том, что нужно использовать 2-а электролитических конденсатора, которые соединяются последовательно, а срединная точка включается с корпусом механизма. При этом регулировка напряжения возможна при использовании схемы сборки из одного или двух транзисторов полупроводникового типа

Для этого можно применять стрелочный индикатор, который имеет приемлемый диапазон измерений.Некоторые радиолюбители в этой ситуации используют модифицированный мультиметр, который своими руками адаптируют под имеющиеся потребности. Его просто следует подключить с помощью пайки в нужное место выключателя.В результате получившийся блок питания регулирующего типа можно подключать к самым разнообразным электрическим приборам

При этом регулировка напряжения возможна при использовании схемы сборки из одного или двух транзисторов полупроводникового типа. Для этого можно применять стрелочный индикатор, который имеет приемлемый диапазон измерений.Некоторые радиолюбители в этой ситуации используют модифицированный мультиметр, который своими руками адаптируют под имеющиеся потребности. Его просто следует подключить с помощью пайки в нужное место выключателя.В результате получившийся блок питания регулирующего типа можно подключать к самым разнообразным электрическим приборам.

Видео ролик подключения вольтамперметра DSN-VC288

на 100В и 10А (подробное описание дам в отдельной статье):

Инструменты, которые пригодятся при изготовлении нашего прибора:

1. Паяльник. 2. Отвертки. 3. Сверлильный станок или дрель. 4. Сверла. 5. Напильник или надфиль. 5. Наждачная шкурка. 6. Канцелярский нож. 7. Гаечные ключи. 8. Измерительный инструмент, как минимум линейка. 9. Начертательный инструмент, карандаш. 10. Кернер. 11. Пассатижи или плоскогубцы. 12. Отрезная машинка (болгарка) с отрезным кругом и шлифовальным.

Нужные Расходные материалы:

1. Припой. 2. Паяльная кислота. 3. Болты и гайки. 4. Монтажные провода. 5. Повышающий преобразователь напряжения. 6. Вольтамперметр 100В, 10А. 7. Вилочки, разъемчики и прочая мелочь. 8. Выключатель. 9. Переменный резистор. 10. Термоусадочные трубки.

Порядок изготовления регулируемого блока питания:

1. Найти старый, рабочий компьютерный блок питания. 2. Вскрыть, основательно, но аккуратно почистить от накопившейся пыли и грязи. 3. Выпаять из связки лишние провода, оставить черный минус питания, желтый 12В плюс, оранжевый 3.3В плюс, красный 5В плюс, и зеленый для включения блока питания. 4. На лицевой панели блока питания высверлить и развернуть напильником отверстия для монтажа приборов контроля, ручек управления и разъемов снятия напряжения с нашего прибора. 5. Выпаять из повышающего преобразователя напряжения подстроечный резистор, на его место впаять переменный резистор 10 ком. 6. Провести пайку проводов блока питания, подробно показано в видео ролике, не пугайтесь, все очень просто, главная проблема не обжечь пальцы паяльником :-). 7. На лицевой панели разместить и закрепить вольтамперметр, ручку управления, выключатель и разъемы снятия напряжения. 8. Подключить подготовленные провода к вольтамперметру, ручке управления, выключателю и разъемам снятия напряжения. 9. Подключенный через монтажные провода повышающий преобразователь напряжения разместить и зафиксировать в нашем блоке питания. Штатное место показано в видеоролике. 10. Собрать корпус получившегося блока питания. 11. Подключить блок питания к сети 220В. 12. Щелкнуть тумблером включения прибора. 13. На вольтамперметре должно высветится напряжение. 14. Провести настройку и тестирование регулируемого блока питания под нагрузкой.

Технический анализ:

Плюсы: 1. бюджетные затраты на комплектующие конструкции. 2. достаточная компактность. 3. Простота изготовления. 4. Простота эксплуатации.Минусы: 1. Недостаточная точность прибора, от 10 мА. 2. Напряжение регулируется от 12В. 3.3 и 5В фиксированное напряжение. Но над этим работаем.

Варианты БП для самостоятельного монтажа

Блок питания выбирают исходя из того, какие схемы предполагается им запитывать. Если это устройства с низким потреблением тока, то и БП не обязательно делать мощный: вполне можно обойтись источником с током на 5 ампер. Рассмотрим несколько вариантов схем, а также узнаем, как собирать самодельные блоки питания.

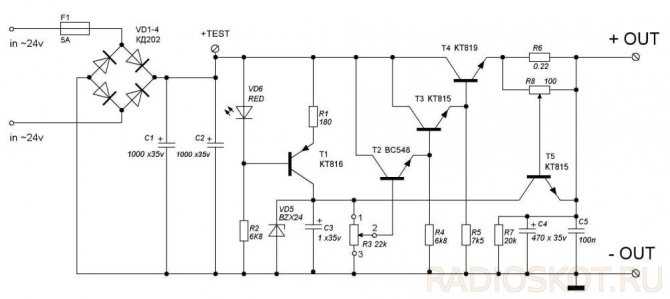

Простой БП 0-30 В

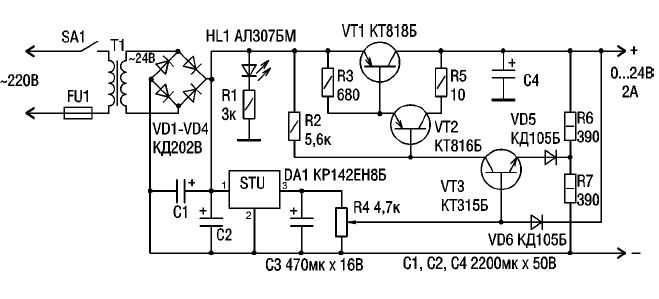

Одна из несложных схем источника питания с регулировкой выходного напряжения приводится на схеме.

Устройство выполнено всего на трех транзисторах и отличается высокой точностью напряжения на выходе, благодаря использованию компенсационной стабилизации, а также применением недорогих элементов.

Изделие собирается на печатной плате и после монтажа практически сразу начинает функционировать. Главное — подобрать стабилитрон, который должен соответствовать максимальному напряжению на выходе.

Для корпуса подойдет любой пластиковый или металлический короб, который окажется под рукой, например, от компьютерного БП.

В такой корпус без проблем поместится трансформатор на 100 Вт и печатная плата. Имеющийся вентилятор можно оставить, подключив в разрыв его питания сопротивление для снижения оборотов.

Для измерения потребляемого нагрузкой тока задействуем стрелочный амперметр, устанавливая его на переднюю панель из пластиковой коробки.

Вольтметр можно использовать цифровой.

Завершив монтаж, проверяем выходное напряжение, изменяя положение переменного резистора.

Минимальное значение должно быть около нуля, максимальное – 30 В. Подсоединив нагрузку около 0,5 А, проверяем просадку напряжения на выходе – она должна быть минимальной.

Мощный импульсный БП

Рассмотрим схему блока питания с регулировкой по току и напряжению. Такие устройства иногда еще называют лабораторными, поскольку они подходят не только для запитки электронных схем, но и для зарядки АКБ.

Этот БП обеспечивает регулировку напряжения в диапазоне 0-30 В и тока 0-10 А. Источник можно разделить на три части:

Внутренняя схема питания, состоящая из источника напряжения на 12 В, и ток минимум 300 мА. Назначение этого источника – запитка схемы БП.
Блок управления. Выполнен на микросхеме TL494 с простым драйвером. Резистор R4 позволяет регулировать максимальный порог напряжения, R2 – ток.
Силовая часть. Большую часть схемы можно задействовать из старого компьютерного блока питания. Для намотки трансформатора управления подойдет ферритовое кольцо R16*10*4,5, на котором наматывают провод МГТФ 0.07 мм² в количестве 30 витков одновременно в 3 провода. L1 мотают на кольце от того же БП, удалив старую обмотку и намотав медный провод диаметром 2 мм и длиной 2 м. Для L2 подойдет дроссель на ферритовом стержне.

Чтобы получить выходное напряжение 30 В, вторичную обмотку силового трансформатора нужно перемотать, увеличив количество витков.

Для размещения элементов схемы изготавливают печатную плату.

Если сборка выполнена правильно, блок питания начинает работать сразу. Чтобы была возможность управлять вентилятором по температуре, можно собрать простую схему на lm317.

На Ардуино

Радиолюбители с опытом иногда собирают блоки питания под управлением Ардуино. Таким образом удается создать контролируемый источник питания с такими режимами: может “отдыхать”, функционировать в режиме экономии либо работать на ток в 10 А и разное выходное напряжение, если это требуется.

«Умный» блок питания представлен на схеме.

Для запитки микропроцессора ATmega задействуется импульсный стабилизатор. Благодаря наличию постоянного и стабилизированного напряжения 5 В блок питания можно оснастить разъемом USB, что позволит подзаряжать какие-либо устройства.

Печатную плату можно сделать по образцу.

Внешний вид устройства и внутреннее расположение компонентов представлены на фото.

Блок питания от 0 до 30 В на 10 ампер можно собрать своими руками по любой из представленных схем, а как именно сделать такое устройство, пошагово рассмотрено в инструкциях с фото-примерами. Для сборки простого источника питания потребуются начальные значения в области радиоэлектроники, умение обращаться с паяльником и минимальный перечень радиокомпонентов.

Сборка самодельного блока питания с регулируемым напряжением и силой тока

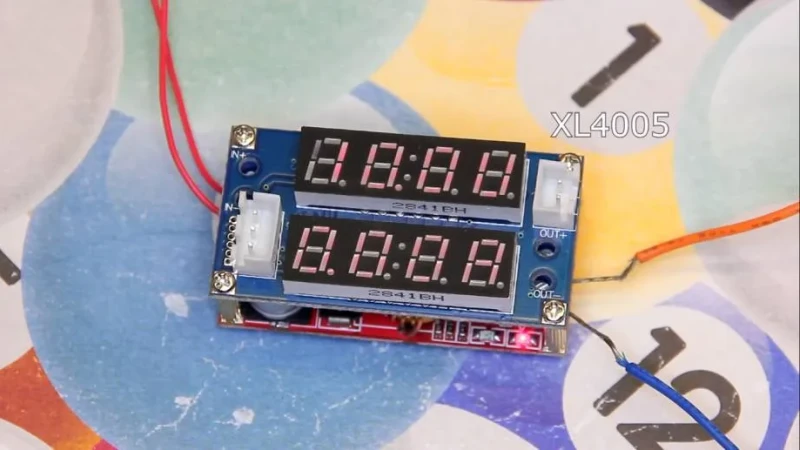

Схема тут простая. Всё, что вам понадобится: сам блок питания и преуменьшающий предохранитель модуль, я буду использовать XL4005, так как он отлично подходит и на самом деле просто единственный, что есть у меня, вы же можете купить подобные модули на любом радиорынке в среднем за 50 гривен. Так же нам понадобятся корпус для блока питания (в моём случае корпус от небольшого трансформатора) и инструменты – паяльник, термоусадка, клеевой пистолет, отвёртки и прочие.

Первый этап

Приступаем к сборке: подключаем модуль нашему блоку питания. На самом деле уже на этом этапе самодельный лабораторный блок питания готов, ведь он уже работает и выполняет свои функции: мы подаём на него напряжение и, вращая левый резистор, выставляется необходимое напряжение, вращая правый резистор выставляется необходимая сила тока, напряжение подберётся автоматически. Но останавливаться на этом мы не будем.

Второй этап

Заменяем встроенные штатные резисторы на килоомные, они лучше подойдут, если блок питания будет в корпусе, ведь у них длинные провода и более удобные вертели. Также я заменил панель на модуле, но это не обязательно.

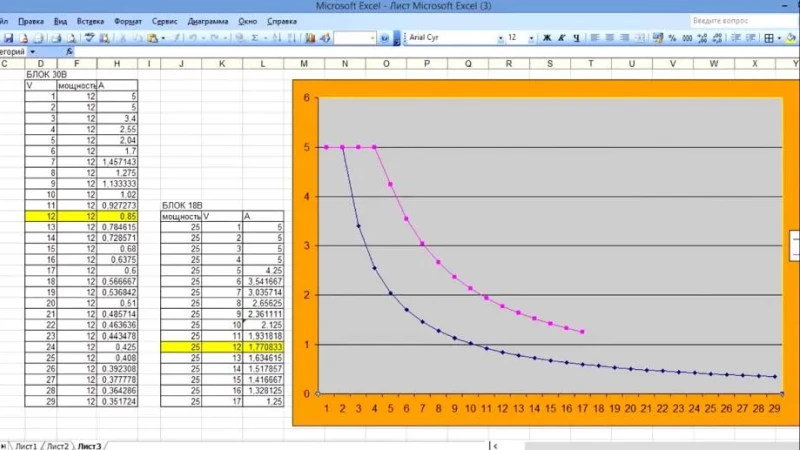

У вас может возникнуть вопрос – почему такой слабый блок питания выбрал, ведь можно было взять и помощнее, например, на 30 вольт, который также был у меня в наличии, ведь тогда бы я получил максимальное напряжение 29 Вольт, а не 17.

Всё просто, дело не только в напряжении, так же важна и максимально допустимая сила тока. На 18-вольтовом блоке питания она почти 1,4 Ампера, а на 30-вольтовом 0,4 Ампера. Через простую формулу – (мощность/напряжение) * КПД, мощность = ток блока питания * напряжение, КПД условно взял 85% – вывел, что на более слабом блоке питания, хоть и меньше диапазон регулирования напряжения, но при 12 вольтах можно без перегрузок получать почти 1,8 Ампер (на 30-вольтовом около 0,85 Ампер). Учитывайте это при выборе блока питания.

Третий этап

Проверяем, работает ли регулировка напряжения и тока, после приступаем к следующим действиям:

Так как блок питания я подсоединил слабый, он может сгореть при 12 вольт 5 ампер, поэтому решил поставить простой само восстанавливающийся предохранитель. Да, защита блока не сильно надёжная, но простая и весьма эффективная.

Финальная часть сборки

Здесь мы устанавливаем блок питания в корпус, у меня это корпус от такого небольшого трансформатора.

На дно устанавливается прокладка из негорючего диэлектрического материала, чтобы блок питания не погорел, после подсоединяется сам блок питания. Подпаиваем выключатель и, в принципе, всё остальное. При пайке используйте термоусадку для безопасности, чтобы не было замыкания.

Чтобы не выводить светодиоды, используйте светопроводящее волокно. Подключаем вольтамперметр и резисторы. Зажимаем всё пластиковыми хомутами, фиксируем термоклеем. Закрываем верхнюю крышку корпуса, тестируем, смотрим как блок питания выглядит в работе, и мы закончили.

Наглядно о том, как собрать такой блок питания, смотрите в этом видеоролике:

Малогабаритный блок питания

Этот БП имеет параметрический стабилизатор тока и компенсационный стабилизатор напряжения. Поэтому он не боится короткого замыкания по выходу, и выходной транзистор стабилизатора практически не может выйти из строя. Конструкция двухполярного импульсного блок питания

В момент включения блока питания в сеть осуществляется выпрямление переменного напряжения электросети диодным мостом, пульсацию от которого сглаживается емкостным фильтром на конденсаторах. Для снижения величины тока заряда, проходящего через эти конденсаторы, в схему добавлен резистор. Затем выпрямленное напряжение поступает на полумостовой инвертор, построенный на транзисторах. Самодельный источник бесперебойного питания

Краткие теоретические сведения о построение и работе источников бесперебойного питания, а также рассмотрена конструкция самодельного ИБП. Блок зарядки мощной батареи конденсаторов. Электронная конструкция с некоторой периодичностью разряжает мощную конденсаторную батарею на индуктор, потом на следующий, и так по цепочке. Блок питания на 12 вольт схема

Сетевое напряжение поступает через предохранитель на первичную обмотку силового трансформатора. С его вторичной обмотки снимем уже пониженное напряжение на 20 вольт при токе до 25А. При желании этот трансформатор можно сделать своими руками на основе силового трансформатора от старого лампового телевизора. Блок аварийного питания

В российской глубинке до сих пор случается частое отключение электроэнергии, что серьезно меняет устаканившийся образ жизни в нелучшую сторону. Решить возникшую проблему очень легко.

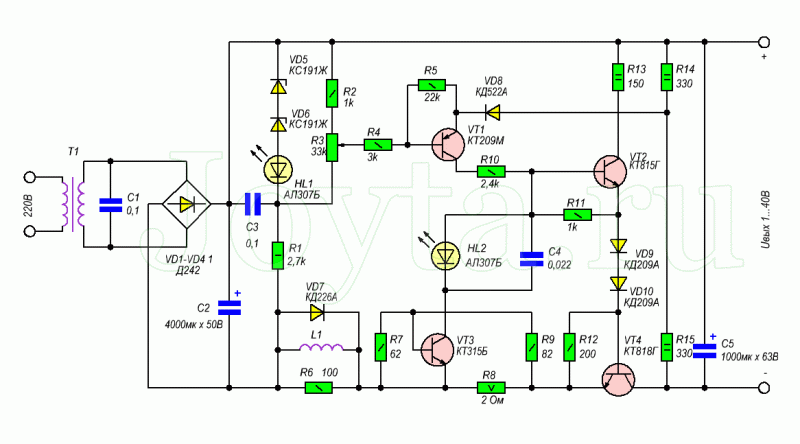

Работа защиты самодельного блока питания

В результате случайного замыкания выходных выводов самодельного лабораторного блока питания или при нагрузки превышающий допустимый предел, повышается падение напряжения на мощном резисторе R8. В результате чего VT3 открывается и тем самым замыкает базовую цепь транзистора VT2, лимитируя Iнагр. на выходе БП. Визуальным сигналом о перегрузки по току в цепи служит светодиод HL2.

В случае короткого замыкания в лабораторном блоке питания, активация режима ограничения протекающего тока происходит не сразу

Установленный в схему дроссель L1 мешает стремительному увеличению тока через VT4, а диод VD7 понижает скачок напряжения при неосторожном выключении нагрузки от блока питания

Профессиональный цифровой осциллограф

Количество каналов: 1, размер экрана: 2,4 дюйма, разрешен…

Подробнее

Если есть необходимость в регулировании Iнагр., то можно в разрыв между сопротивлениями R7 и R9 включить переменный резистор номиналом 250 Ом, причем движок его нужно подключить к базе VT3. Таким образом, в данном самодельном лабораторном блоке будет возможно регулировать Iнагр. от 400 мА до 1,9 А.

Схемы блоков питания

Напряжение лабораторного БП располагается в интервале от 0 до 35 вольт. Для этой цели подходят схемы, по которым можно собрать следующие БП:

однополярный;
двуполярный;
лабораторный импульсный.

Конструкции подобных устройств обычно собраны либо на обычных трансформаторах напряжения (ТН), либо на импульсных трансформаторах (ИТ).

Внимание! Отличие ИТ от ТН в том, что на обмотки ТН подается синусоидальное переменное напряжение, а на обмотки ИТ приходят однополярные импульсы. Схема включения обоих абсолютно идентична

Импульсный трансформатор

Простой лабораторный

Однополярный БП с возможностью регулировать выходное напряжение можно собрать по схеме, в которую входят:

понижающий трансформатор Tr ( 220/12…30 В);
диодный мост Dr для выпрямления пониженного переменного напряжения;
электролитический конденсатор С1 (4700 мкФ*50В) для сглаживания пульсации переменной составляющей;
потенциометр для регулировки выходного напряжения Р1 5 кОм;
сопротивления R1, R2, R3 номиналом 1кОм, 5,1 кОм и 10 кОм, соответственно;
два транзистора: Т1 КТ815 и Т2 КТ805, которые желательно установить на теплоотводы;
для контроля напряжения на выходе устанавливают цифровой вольтамперметр, с интервалом измерений от 1,5 до 30 В.

В коллекторную цепь транзистора Т2 включены: С2 10 мкф * 50 В и диод Д1.

Схема простого БП

К сведению. Диод устанавливают для защиты С2 от переполюсовки при подключении к аккумуляторам для подзарядки. Если такая процедура не предусмотрена, можно заменить его перемычкой. Все диоды должны выдерживать ток не менее 3 А.

Печатная плата простого БП

Двухполярный источник питания

Для питания усилителей низкой частоты (УНЧ), имеющих два “плеча” усиления возникает необходимость в применении двухполярного БП.

Важно! Если монтировать лабораторный БП, стоит остановить внимание именно на аналогичной схеме. Источник питания должен поддерживать любые форматы выдаваемого постоянного напряжения

Двухполярный ИП на транзисторах

Для такой схемы допустимо применять трансформатор с двумя обмотками на 28 В и одной на 12 В. Первые две – для усилителя, третья – для питания охлаждающего вентилятора. Если таковой не окажется, то достаточно двух обмоток равного напряжения.

Для регулировки выходного тока применены наборы резисторов R6-R9, подключаемые с помощью сдвоенного галетного переключателя (5 положений). Резисторы подбирают такой мощности, чтобы они выдерживали ток более 3 А.

Переменный резистор R нужно брать сдвоенный номиналом 4.7 Ом. Так проще осуществлять регулировку по обоим плечам. Стабилитроны VD1 Д814 соединены последовательно для получения 28 В (14+14).

Для диодного моста можно взять диоды подходящей мощности, рассчитанные на ток до 8 А. Допустимо устанавливать диодную сборку типа KBU 808 или аналогичную. Транзисторы КТ818 и КТ819 необходимо установить на радиаторы.

Подбираемые транзисторы должны иметь коэффициент усиления от 90 до 340. БП после сборки не требует специальной наладки.

Лабораторный импульсный бп

Отличительной чертой ИПБ является рабочая частота, которая в сто раз выше частоты сети. Это дает возможность получить большее напряжение при меньшем количестве витков обмотки.

Информация. Чтобы получить 12 В на выходе ИПБ с током 1 А для сетевого трансформатора достаточно 5 витков при сечении провода 0,6-0,7 мм.

Простой полярный ИП можно собрать, используя импульсные трансформаторы от компьютерного БП.

Лабораторный блок питания своими руками можно собрать по схеме приведенной ниже.

Схема импульсного блока питания

Данный источник питания собран на микросхеме TL494.

Важно! Для управления Т3 и Т4 используется схема, в которую входит управляющий Тr2. Это связано с тем, что встроенные ключевые элементы микросхемы не имеют достаточной мощности

Трансформатор Тr1 (управляющий) берут от компьютерного БП, он «раскачивается» при помощи транзисторов Т1 и Т2.

Особенности сборки схемы:

для минимизации потерь при выпрямлении используют диоды Шоттки;
ESR электролитов в фильтрах на выходе должен быть как можно ниже;
дроссель L6 от старых БП применяют без изменения обмоток;
дроссель L5 перематывают, намотав на ферритовое кольцо медный провод диаметром 1,5 мм, набрав 50 витков;
Т3, Т4 и D15 крепят на радиаторы, предварительно отформатировав выводы;
для питания микросхемы, управления током и напряжением применяют отдельную схему на Tr3 BV EI 382 1189.

Вторичная обмотка выдает 12 В, которые выпрямляются и сглаживаются при помощи конденсатора. Микросхема линейного стабилизатора 7805 стабилизирует его до 5 В для питания схемы индикации.

Внимание! Допустимо использовать в этом БП любую схему вольтамперметра. В таком случае микросхема для стабилизации 5 В не понадобится

Охлаждение лабораторного блока питания

Самым горячим элементом лабораторного блока питания является регулирующий силовой транзистор T1. Тепло, рассеиваемое на нем пропорционально разнице между входным и выходным значениями напряжения. Транзистор 2N3055 способен рассеять максимум 115Вт.

Таким образом, если на входе стабилизатора 37В, а на выходе мы установим значение 3В, то при токе 2,5А на транзисторе рассеивается примерно (не учитывая падение на шунте R4):

P=(37В-3В)×2,5А=85Вт.

Это рядом с максимумом, учитывая, что транзистор T1 будет работать в линейном режиме и отвести от него такое количество тепла будет очень сложно. Выходом будет применение радиатора с вентилятором от ПК или применение радиатора с достаточно большой площадью поверхности (читать ниже).

При эксплуатации лабораторного блока питания с нагрузкой 1,5А – 2,5А на диодный мост можно установить небольшой теплоотвод в виде алюминиевой пластинки.

Если представить максимально тяжелый режим и на выходе лабораторного блока питания будет короткое замыкание, то в этом случае на транзисторе T1 упадет практически все напряжение (без учета падения на R4), пусть это падение будет равно 35В (берем по максимуму). При этом максимальный ток будет равен 2,5А. Мощность, рассеиваемая на транзисторе T1, будет примерно равна 80-90 Вт. Для такой мощности необходим радиатор с площадью поверхности 1500 – 2000 см2.

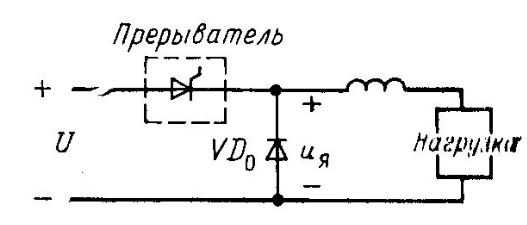

Импульсные преобразователи постоянного напряжения

Это пожалуй самые современные устройства регулирования в цепях постоянного тока. Его можно сравнить с трансформатором, поскольку поведение импульсного преобразователя подобно трансформатору с плавно меняющимся количеством витков:

Такие системы активно заменяют электроприводы с резистивным регулированием, путем подключения их к якорю машины последовательно, вместо резистивно-контакторной группы. Их довольно часто применяю в электрокарах, а также довольно большую популярность они обрели в подземном транспорте (метрополитен). Такие преобразователи выделяют минимум тепла, что не нагревает тоннелей и могут реализовывать режим рекуперативного торможения, что является большим плюсом для электроприводов с частым пуском и торможением.

Большим плюсом таких устройств есть то, что они могут осуществить рекуперацию энергии в сеть, плавно регулируют скорость нарастания тока, обладают высоким КПД и быстродействием.

Исходная схема

Сначала была собрана исходная однополярная схема для пробы и поиска возможных ошибок, про которые писали некоторые собиравшие данную конструкцию. У меня всё сразу заработало нормально, возникли лишь вопросы с регулировкой тока ограничения и индикацией срабатывания этого ограничения.

Далее была собрана аналогичная схема для напряжения отрицательной полярности — полностью аналогичная, лишь с заменой полярности включения электролитических конденсаторов, диодов (стабилитронов) и с применением транзисторов противоположной структуры (n-p-n / p-n-p). Обозначения элементов «минусового» плеча оставлены такими же, как у «плюсового» для упрощения рисования схемы
