Рефлексный приемник
Другим, пожалуй, более рациональным методом повышения чувствительности подобных приемников является применение рефлексных схем, в которых один и тот же транзистор используется для усиления сигналов высокой и низкой частоты (рис. 3).
Входной контур L1, С2 перекрывает достаточно широкий диапазон волн от 200 до 800 м.
Рис. 3. Принципиальная схема рефлексного приемника на одном транзисторе.
Необходимое согласование входного сопротивления усилителя высокой частоты с контуром осуществляется катушкой связи L2. Нагрузкой усилителя по высокой частоте является первичная обмотка I высокочастотного трансформатора Тр1, включенная в коллекторную цепь транзистора Т1.
Со вторичной обмотки II напряжение сигнала ВЧ поступает на детектор Д1, нагрузкой которого по низкой частоте (НЧ) служит входное сопротивление транзистора Т1.
Для повышения эффекта детектирования диод Д1 работает при небольшом отпирающем токе. Этот ток определяет режим работы транзистора и диода.
Оптимальное значение тока базы лучше всего подобрать при налаживании приемника резистором R2. Выделенное детектором напряжение НЧ усиливается транзистором Т1, нагрузкой которого являются телефоны Тф.
Конденсатор СЗ замыкает нижний по схеме конец катушки L2 на эмиттер, развязывает входную цепь от детекторной и шунтирует нагрузку детектора по высокой частоте.
Резистор R2 и конденсаторы СЗ, С4 образуют развязывающий фильтр по ВЧ. Конденсатор С5 — блокировочный. Резистор R1 служит для устранения самовозбуждения. В отдельных случаях он может и не потребоваться.
Катушка L1 наматывается на ферритовом стержне 1000НН длиной 80 мм. Она содержит 240 витков провода ПЭЛШО 0,15 и располагается в средней части стержня.
Намотку рекомендуется производить внавал отдельными секциями шириной 3— 4 мм, содержащими по 25—30 витков и расположенными вплотную друг к другу. Катушка L2 наматывается на отдельном бумажном каркасе шириной 10 мм и содержит 30 витков провода ПЭЛШО 0,15.
Переменный конденсатор выполнен на базе подстроечного конденсатора типа КПК-2 (см. схему № 4, рис. 3). Телефон Тф — типа ВТМ, ТМ-1, ТМ-2.
В качестве сердечника высокочастотного трансформатора ТрІ используется феррнтовое кольцо 600НН диаметром 7 мм. Обмотка 1 содержит 65 витков, обмотка II— 180 витков провода ПЭЛ 0,1.
Транзистор ТІ должен быть высокочастотным, например, типа Г1422, П423, П401— П403, ГТ309Г, желательно с большим коэффициентом усиления.
Налаживание приемника сводится к подгонке режима транзистора, подбору числа витков катушки L1 и нахождению оптимальной связи с антенной путем перемещения катушки L2 по сердечнику.
Налаживание
Наладка радиопередатчика сводится к подбору значений резисторов, что помечены на схеме звездочкой, а также настройки контуров с помощью подстроечных конденсаторов.
Налаживание выполняется покаскадно.
Сперва налаживаем задающий генератор на первом транзисторе — получится однотранзисторный радиомикрофон. Антенну подключаем к верхнему выводу L2, а конденсатор на 120 пикофарад и остальные каскады временно отключаем. Ручку переменного резистора на 100К ставим в положение немного больше половины сопротивления — где-то на 68К. Емкость переменного конденсатора между коллектором и эмиттером транзистора ставим в среднее положение, потом с ним можно будет поэкспериментировать.
Переменным конденсатором в контуре с катушкой L1 настраиваем нужную частоту и пробуем поймать сигнал генератора на радиоприемник. Выполняем подгонку сопротивления резистора в цепи Базы для нужной чувствительности.
Для наладки и контроля выходной мощности выходных каскадов ВЧ лучше всего собрать схему простого резонансного волномера на УКВ диапазон 88-108МГц, смотрите в категории: Резонансные волномеры. Также можете использовать измерительный эквивалент нагрузки, как это сделано в статье: Схема радиопередатчика FM диапазона 88-108 МГц, питание 12В (КТ3102, КТ610).
Подключаем каскад усиления ВЧ на втором транзисторе, сигнал снимаем с катушки L4, к которой можно подключить антенну или же эквивалент нагрузки. Подбирая сопротивление резистора на 82К и емкость подстроенного конденсатора в контуре с L3 добиваемся наилучшей отдачи этого каскада.
В конце подключаем последний каскад усиления ВЧ. Контролируя мощность на выходе передатчика подстраиваем последний контур с L6. Для согласования с нагрузкой на выходе подбирается емкость конденсатора, который подключен к «Т-контуру» с катушками L7 и L8.
Генератор-пробник на двух транзисторах без трансформатора
Генератор-пробник на двух транзисторах без трансформатора вырабатывает прямоугольные импульсы и позволяет проверять все каскады усилителя или радиоприемника.

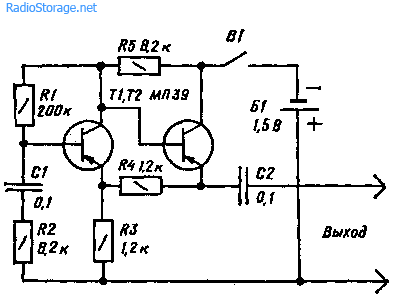

Рис. 2. Генератор-пробник на двух транзисторах.
Причем частоту колебаний можно изменять емкостью конденсатора С1: с увеличением емкости частота понижается. А изменение сопротивления резисторов влияет на форму выходных колебаний: с увеличением R2 и уменьшением R3 нетрудно добиться синусоидальных колебаний на выходе и превратить таким образом пробник в звуковой генератор с фиксированной частотой. Транзисторы, батарея питания и внешнее оформление такие же, как и в генераторе-пробнике на одном транзисторе.
Щуп-генератор радиолюбительский предназначен для проверки исправности высокочастотных и низкочастотных радиотехнических цепей бытовой аппаратуры (радиоприемники, телевизоры, магнитофоны). Принципиальная схема щупа изображена на рис. 3.
Представляет собой мультивибратор, собранный на транзисторах Т1, Т2. Снимаемый сигнал прямоугольной формы, частота колебаний порядка 1000 Гц, амплитуда импульсов не менее 0,5 В. Щуп-генератор собран в пластмассовом корпусе, длина щупа вместе с иглой 166 мм, диаметр корпуса 18 мм.
Питание от одного элемента «316» напряжением 1,5 В. Для включения щупа-генератора необходимо нажать кнопку и острием щупа коснуться проверяемого каскада прибора. Каскады рекомендуется проверять последовательно, начиная от входного устройства.
Рис. 3. Щуп-генератор радиолюбительский.
При исправности проверяемого каскада на выходе будет прослушиваться характерный звук (динамик, телефон) или полоса (кинескоп).
При проверке приборов, не имеющих на выходе динамика или кинескопа, индикатором могут служить высокоомные головные телефоны типа ТОН-2. Категорически запрещается проверять цепи с напряжением выше 250 В. При проверке цепей касаться руками корпуса проверяемого прибора запрещается.

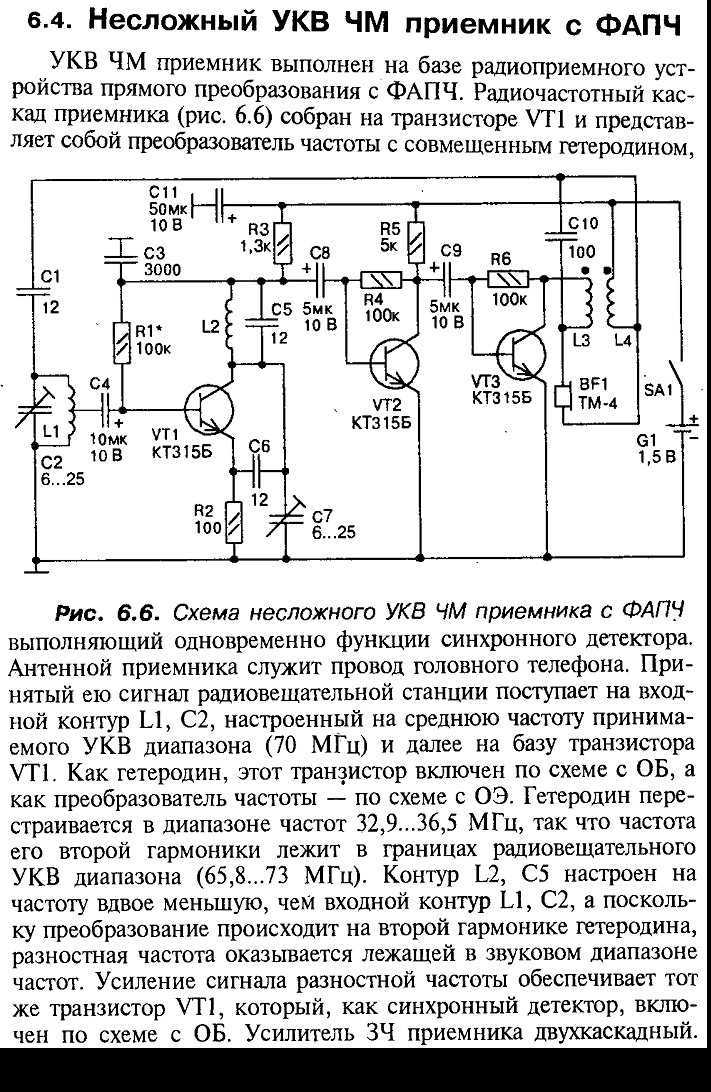

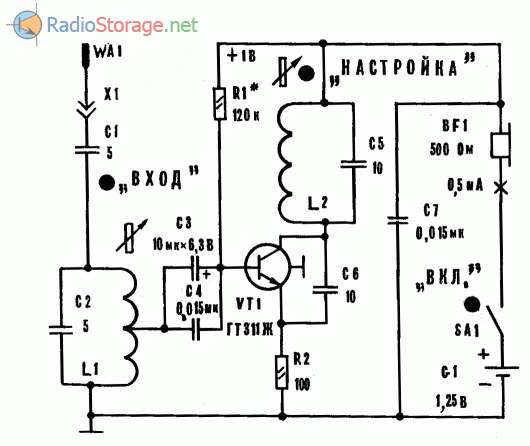

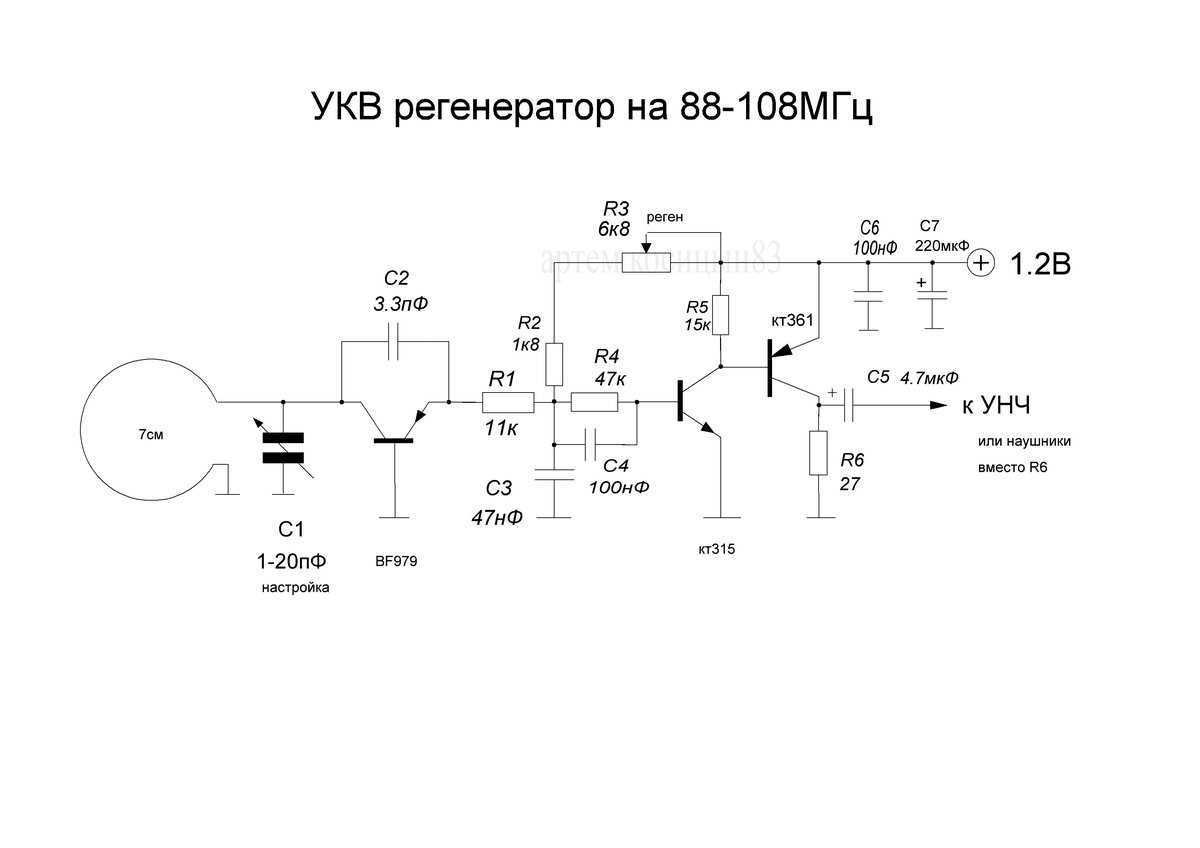

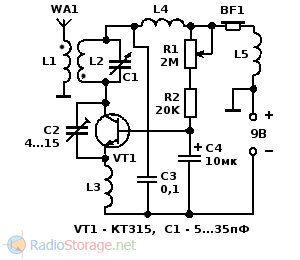

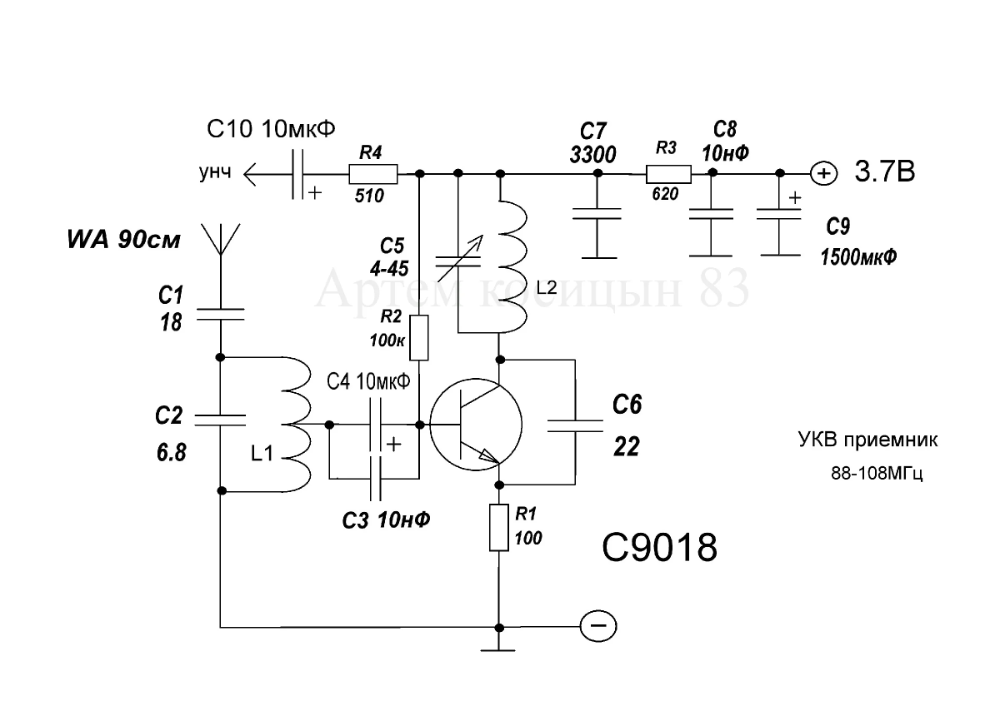

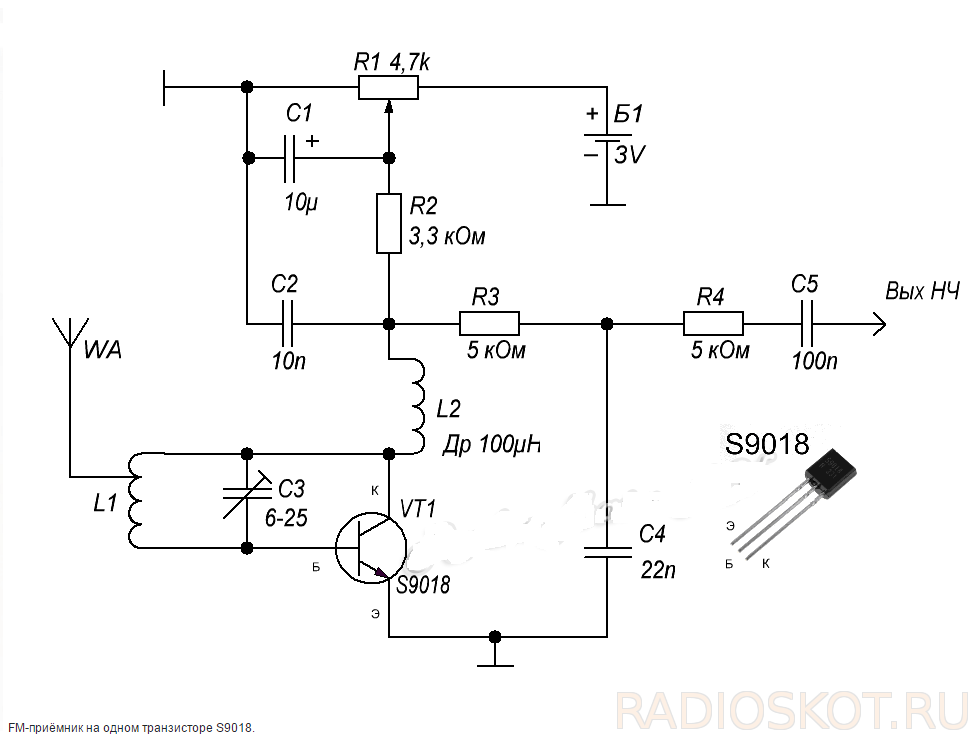

сверхрегенеративные двухтранзисторный радиоприемник прямого усиления
приемник Простой прямого усиления показан на рис. 1 [МК 10/83-11]. Он перестраиваемый содержит входной колебательный контур — магнитную двухкаскадный и антенну усилитель НЧ.
Первый каскад усилителя является одновременно детектором ВЧ модулированного сигнала. Как и ему многие подобные простые приемники прямого этот, усиления приемник способен принимать сигналы столь, не мощных удаленных радиостанций.
Катушка индуктивности ферритовом на намотана стержне длиной 40 и диаметром 10 мм. Она витков 80 содержит провода ПЭВ-0,25 мм с отводом от 6-го витка схеме (по снизу).
Рис. 1. Схема простого радиоприемника на транзисторах двух.
Принципиальная схема
Сигнал из антенной системы поступает на входной делитель с плавной регулировкой на переменном резисторе R1. С его помощью можно регулировать чувствительность приемника по входу, регулируя величину сигнала, поступаю щего из антенны. Далее сигнал поступает на входной контур на катушке L1. И далее на преобразователь частоты.
Рис. 1. Схема КВ радиоприемника на пяти транзисторах для приема радиостанций в диапазоне от 3,5 до 16 МГц.
Здесь используется схема с преобразователем частоты на одном биполярном транзисторе. Такая схема преобразователя с совмещенным гетеродином была очень популярна в 60-80-годы, в карманных транзисторных приемниках отечественного производства.
Для входного сигнала каскад работает по схеме с общим эмиттером. Для гетеродина — с общим коллектором. Сигнал от входного контура через катушку связи L2 поступает на базу VТ1
Контур гетеродина L3-C4-C10-C2 работает между базой и эмиттером VТ1. Положительная обратная связь, необходимая для генерации осуществляется посредством отвода катушки связи L4.
Сигнал промежуточной частоты выделяется на коллекторе VТ1. контуром L5-C5 Рабочая точка VТ1 по постоянному току задана резисторами R2 и R3.
Промежуточная частота здесь выбрана соответственно параметрам используемого пьезокерамического фильтра Q1, и поэтому равна 455 кГц. На эту частоту настроен контур C5-L5. включенный в коллекторной цепи VТ1. Через катушку связи L6 сигнал ПЧ поступает на вход пьезофильтра Q1.
Усилитель промежуточной частоты выполнен однокаскадным, на транзисторе VТ2 по простой схеме с общим эмиттером. Поскольку пьезофильтр обладает высоким сопротивлением по постоянному току (как конденсатор), его выход подключен к базе VТ2 непосредственно (без разделительного конденсатора). Напряжение смещения на базу VТ2 поступает через резистор R6.
Каскад выполнен по схеме с общим эмиттером и нагрузочным резистором R8 в коллекторной цепи. Выходного контура ПЧ здесь нет. Таким образом, имеется только один контур ПЧ, включенный в коллекторной цепи преобразователя частоты на VТ1.
Детектор выполнен на кремниевом диоде VD1. Известный недостаток кремниевых диодов в качестве детекторов малых сигналов в том, что у них довольно протяженный участок ВАХ с малой крутизной.
Это, как раз, характеризуется прямым напряжением падения на диоде, после преодоления которого у него и проявляются «диодные» свойства.
Учитывая то, что минимальный уровень сигнала не может быть ниже этого прямого напряжения, кремниевый диод в качестве детектора в радиоприемнике выглядит очень невыгодно.
Но, если компенсировать это напряжение подачей на диод прямого постоянного тока, то проблема решается полностью. В данном случае, через диод VD1 протекает прямой ток с коллектора VТ2, через резистор R7.
Резистор R7 служит регулятором громкости. С него продетектированный сигнал поступает на усилитель НЧ на транзисторах VT3-VТ5. УНЧ двухкаскадный, с непосредственными связями. Первый каскад, он же фазоинвертор, выполнен на VT3. Выходной каскад, двухтактный, на транзисторах VТ4 и VТ5.
Режим работы УНЧ задает резистор R9. В процессе налаживания подбором его сопротивления устанавливается напряжение на эмиттерах VТ4 и VТ5 равное половине напряжения питания, то есть, при питании от 9V источника это 4.5V.
Описание схемы работы радиоприемника
Работа схемы простого радиоприемника прямого усиления следующая:
Схема радиоприемника
- Радио сигнал наведенный на магнитной антенне поступает на вход 2 микросхемы TA7642. Сигнал на микросхеме усиливается, детектируется и подвергается автоматической регулировке усиления.
- Питание и съем низкочастотного сигнала осуществляется с вывода 3 микросхемы. Резистор 100 кОм между входом и выходом устанавливает режим работы микросхемы. Микросхема критична к поступающему напряжению. От напряжения питания зависит усиление УВЧ микросхемы, избирательность радиоприема по диапазону и эффективность работы АРУ.
- Питание ТА7642 организовано через резистор 470-510 Ом и переменный резистор номиналом 5-10 кОм. При помощи переменного резистора выбирается наилучший режим работы приемника по качеству приема, а также регулируется громкость.
- Сигнал низкой частоты с ТА7642 поступает через конденсатор емкостью 0,1 мкФ на базу n-p-n транзистора и усиливается. Резистор и конденсатор в цепи эмиттера и резистор 100 кОм между базой и коллектором устанавливают режим работы транзистора.
- Нагрузкой специально в данном варианте выбран выходной трансформатор от лампового телевизора или радиоприемника. Высокоомная первичная обмотка при сохранении приемлемого КПД резко снижает ток потребления приемника. Ток потребления не превысит на максимальной громкости 2 мА.
- При отсутствии требований по экономичности можно включить в нагрузку громкоговоритель сопротивлением ~30 Ом, телефоны или громкоговоритель через согласующий трансформатор от транзисторного приемника.
- Громкоговоритель в приемнике установлен отдельно. Здесь будет работать правило, чем громкоговоритель больше, тем звук громче, для данной модели использована колонка из широкоформатного кинотеатра :). Питается приемник от одной пальчиковой батарейки 1,5 Вольта. Так как дачный радиоприемник будет эксплуатироваться вдали от мощных радиостанций, предусмотрено включение внешней антенны и заземления. Сигнал с антенны подается через дополнительную катушку намотанную на магнитной антенне.
Донор ТА7642
Детали на плате
Пять выводов сплаты
Плата на шасси
Тыльная стенка
Корпус радиоприемника
Конструкция и детали
А теперь — за дело! На ферритовом стержне, используя его как болванку, склей из бумаги две гильзы: длиной 25…30 мм — для контурной катушки L1 и длиной 8…10 мм — для катушки L2. Но прежде .чем наматывать контурную катушку, уточни, в каком диапазоне работает радиостанция, передачи которой хорошо слышны в вашей местности.
Если эта станция работает в диапазоне средних волн, катушка L1 должна содержать 70 — 80 витков провода ПЭВ-1 или ПЭЛ 0,15… 0,2, намотанных на гильзу виток к витку, а если в диапазоне длинных волн, то 220…240 витков такого же провода, но намотанных тремя-четырьмя секциями по равному числу витков в каждой секции.
Катушку связи намотай таким же проводом, уложив на гильзу 10… 15 витков. Крайние витки катушек закрепи на гильзах клеем БФ-2, резиновыми или отрезанными от поливинилхлорид-ной трубки колечками.
В зависимости от длины волны радиостанции емкость контурного конденсатора С2 может быть в пределах от 50 до 450…500 пФ. Поэтому надо иметь несколько конденсаторов разных емкостей. Желательно, чтобы эти конденсаторы были керамическими или слюдяными. Конденсаторы С3, С4 и резистор R1 могут быть любыми.
Роль выключателя питания может выполнять тумблер. Детали приемника соедини так, как показано на рис. 2. Конденсатор С2 пока не включай в контур, Сверь все соединения, деталей по принципиальной схеме. Особенно внимательно проверь правильность подключения выводов транзистора: его крайний вывод возле метки на корпусе является эмиттером, рядом с ним — коллектор, другой крайний — база.
Рис. 2. Соединение деталей для схемы приемника на одном транзисторе.
Улучшениые варианты однотранзисторного усилителя
Усложненные и улучшенные по сравнению со схемой на рис. 1 схемы усилителей приведены на рис. 2 и 3. В схеме на рис. 2 каскад усиления дополнительно содержит цепочку частотнозависимой отрицательной обратной связи (резистор R2 и конденсатор С2), улучшающей качество сигнала.
Рис. 2. Схема однотранзисторного УНЧ с цепочкой частотнозависимой отрицательной обратной связи.
Рис. 3. Однотранзисторный усилитель с делителем для подачи напряжения смещения на базу транзистора.
Рис. 4. Однотранзисторный усилитель с автоматической установкой смещения для базы транзистора.
В схеме на рис. 3 смещение на базу транзистора задано более «жестко» с помощью делителя, что улучшает качество работы усилителя при изменении условий его эксплуатации. «Автоматическая» установка смещения на базе усилительного транзистора применена в схеме на рис. 4.
Предусилитель для микрофона. Подборка схем
Предусилитель для микрофона, он же предварительный усилитель или усилитель для микрофона – это такой вид усилителя, назначение которого – усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.
https://youtube.com/watch?v=1wCBtg27cMs
Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.
Схема простого микрофонного предусилителя на одном транзисторе
Данная схема микрофонного предусилителя работает как с динамическим, так и с электретными микрофонами.
При использовании электретного микрофона, для смещения напряжения на микрофоне, необходимо установить сопротивление R1
микрофонный усилитель на одном транзисторе
Поскольку эта схема микрофонного усилителя для динамического микрофона, то при использовании электродинамического микрофона его сопротивление должно быть в диапазоне от 200 до 600 Ом. При этом конденсатор C1 необходимо поставить до 10 мкф. Если это будет электролитический конденсатор, то его плюсовой вывод необходимо подключить в сторону транзистора.
Питание осуществляется от батареи крона или же от стабилизированного источника питания. Хотя лучше от батареи, чтобы исключить шумы. Биполярный транзистор BC547 можно заменить на отечественный КТ3102.
Конденсаторы электролитические на напряжение 16 вольт. Для предотвращения помех, подключать предусилитель к источнику сигнала и к входу усилителя необходимо экранированным проводом.
Если необходимо дальнейшее мощное усиление звука, то можно собрать усилитель на микросхеме TDA2030.
Микрофонный предварительный усилитель на 2-х транзисторах
Структура построения любого предусилителя очень сильно влияет на его шумовые характеристики.
Если брать во внимание тот факт, что используемые в схеме предусилителя качественные радиодетали все равно в той или иной мере приводят к искажениям (шумам), то очевидно, что единственный выход получить более-менее качественный микрофонный усилитель – это сократить число радиокомпонентов схемы. Примером может послужить следующая схема двухкаскадного предварительного усилителя на транзисторах
С данном варианте количество разделительных конденсаторов сведено к минимуму, поскольку транзисторы включены по схеме с общим эмиттером. Так же между каскадами существует непосредственная связь. Для стабилизации режима работы схемы, при изменении внешней температуры и напряжения питания, в схему добавлена ООС по постоянному току.
Предусилитель для электретного микрофона на трех транзисторах
Это еще один вариант микрофонного усилителя для электретного микрофона. Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.
Данный микрофонный предусилитель предназначен для совместной работы с электретным микрофоном, например, МКЭ-3. Напряжение питания на микрофон идет через сопротивление R1. Аудио сигнал с выхода микрофона поступает на базу VT1 через конденсатор С1.
Делителем напряжения, состоящим из сопротивлений R2, R3 создается необходимое смещение на базе VT1 (примерно 0,6 В).
Возле разъема на выходе, установлены дополнительно два элемента: нагрузочное сопротивление R6, через которое идет питание, и разделительный конденсатор СЗ, отделяющий выходной аудио сигнал от напряжения питания.
Микросхема 4558- характеристики
Скачать datasheet 4558 (140,5 Kb, скачано: 1 112)
предусилитель микрофона на 4558
Это хороший вариант для постройки микрофонного предусилителя на микросхеме. Схема предусилителя для микрофона отличается высоким качеством усиления, простотой и не требует большой обвязки. Этот микрофонный усилитель для динамического микрофона также хорошо работает и с электретными микрофонами.
При безошибочной сборке, схема не требует настройки и начинает работать сразу. Наибольший ток потребления – 9 мА, а в состоянии покоя потребляемый ток в районе 3 мА.
Экономичный УНЧ на трех транзисторах
Для портативной радиоэлектронной аппаратуры важным параметром является экономичность УНЧ. Схема такого УНЧ представлена на рис. 10 [РЛ 3/00-14]. Здесь использовано каскадное включение полевого транзистора VT1 и биполярного транзистора VT3, причем транзистор VT2 включен таким образом, что стабилизирует рабочую точку VT1 и VT3.
При увеличении входного напряжения этот транзистор шунтирует переход эмиттер — база VT3 и уменьшает значение тока, протекающего через транзисторы VT1 и VT3.
Рис. 10. Схема простого экономичного усилителя НЧ на трех транзисторах.
Как и в приведенной выше схеме (см. рис. 6), входное сопротивление этого УНЧ можно задавать в пределах от десятков Ом до десятков МОм. В качестве нагрузки использован телефонный капсюль, например, ТК-67 или ТМ-2В. Телефонный капсюль, подключаемый при помощи штекера, может одновременно служить выключателем питания схемы.
Напряжение питания УНЧ составляет от 1,5 до 15 В, хотя работоспособность устройства сохраняется и при снижении питающего напряжения до 0,6 В. В диапазоне напряжения питания 2… 15 В потребляемый усилителем ток описывается выражением:
1(мкА) = 52 + 13*(Uпит)*(Uпит),
где Uпит — напряжение питания в Вольтах (В).
Если отключить транзистор VT2, потребляемый устройством ток увеличивается на порядок.
Конструкция и детали
А теперь — за дело! На ферритовом стержне, используя его как болванку, склей из бумаги две гильзы: длиной 25…30 мм — для контурной катушки L1 и длиной 8…10 мм — для катушки L2. Но прежде .чем наматывать контурную катушку, уточни, в каком диапазоне работает радиостанция, передачи которой хорошо слышны в вашей местности.
Если эта станция работает в диапазоне средних волн, катушка L1 должна содержать 70 — 80 витков провода ПЭВ-1 или ПЭЛ 0,15… 0,2, намотанных на гильзу виток к витку, а если в диапазоне длинных волн, то 220…240 витков такого же провода, но намотанных тремя-четырьмя секциями по равному числу витков в каждой секции.
Катушку связи намотай таким же проводом, уложив на гильзу 10… 15 витков. Крайние витки катушек закрепи на гильзах клеем БФ-2, резиновыми или отрезанными от поливинилхлорид-ной трубки колечками.
В зависимости от длины волны радиостанции емкость контурного конденсатора С2 может быть в пределах от 50 до 450…500 пФ. Поэтому надо иметь несколько конденсаторов разных емкостей. Желательно, чтобы эти конденсаторы были керамическими или слюдяными. Конденсаторы С3, С4 и резистор R1 могут быть любыми.
Роль выключателя питания может выполнять тумблер. Детали приемника соедини так, как показано на рис. 2. Конденсатор С2 пока не включай в контур, Сверь все соединения, деталей по принципиальной схеме. Особенно внимательно проверь правильность подключения выводов транзистора: его крайний вывод возле метки на корпусе является эмиттером, рядом с ним — коллектор, другой крайний — база.
Рис. 2. Соединение деталей для схемы приемника на одном транзисторе.
Радиоприемник на одном транзисторе с питанием от земляной батареи
Для тех, кто подолгу проводит время на природе, имеет смысл «черпать энергию» для питания транзистора из «земных недр». На это рассчитан разработанный много лет назад простейший приемник (рис 4), напоминающий первую схему. Рассчитан он на прослушивание расположенных неподалеку радиостанций длинноволнового диапазона.
К нему желательна внешняя антенна длиной 20 м и более, с высотой подвеса 10—15 м. Телефон — ТМ-2А или ТОН-2. Катушка наматывается на бумажной гильзе в которую вставлен отрезок антенного ферритового стержня длиной 30—50 мм. На каркас наматывают порядка 300 витков провода ПЭВ-2—0,2.
Электродами «земляной» батареи служат медная трубка («+») и алюминиевый лист («—») размерами с тетрадный лист. Электроды закапывают во влажный грунт на глубину порядка 1 м, на расстоянии 0,3—0,5 м один от другого. Вывод «отрицательного» электрода необходимо изолировать от земли.
Другой любительский приемник способен, помимо радиопрограммы, извлекать бесплатную энергию от электромагнитного поля мощной радиостанции, находящейся в непосредственной близости.
Супергетеродинный радиоприемник
Супергетеродинный радиоприемник (рис. 7) работает в КВ диапазоне 25—50 м. Этот приемник — также рефлексный, поскольку его транзистор используется в смесителе, гетеродине и усилителе ЗЧ.
Напряжение РЧ с антенны WA1 через конденсатор С1 поступает на отвод катушки L1 входного контура L1C3.1C5. Выделенный им сигнал трансформируется в катушке связи L2 и через конденсатор С2 подается на базу транзистора VT1.
Катушка L2 соединена последовательно с катушками L5 и L6, индуктивно связанными с катушкой L7 гетеродинного контура L7C6C7C3.2. Катушки L5 и L6 через конденсатор С9 подключены к эмиттеру транзистора, а его коллектор через контур промежуточной частоты (ПЧ) L3C10 и блокировочный конденсатор СП соединен с другим выводом катушки L6, что обеспечивает возбуждение колебаний гетеродина.
Сопряжение его частоты с частотой сигнала достигается с помощью конденсаторов: подстроечных С5, С6 и последовательно включенного С7.
Напряжение ПЧ выделяется в цепи коллектора контуром L3C10. Потери в нем частично компенсируются введением положительной обратной связи (ПОС) через катушку L4.
Модулированное напряжение ПЧ детектируется диодом VD1, и ЗЧ составляющая через конденсатор С4 и резистор R1 подается на базу транзистора. Усиленные им колебания ЗЧ воспроизводятся телефонами BF1, включенными в цепь коллектора через катушку L3 и В4 дроссели L8 и L9.
Оптимальный электрический режим транзистора создается с помощью резисторов: R2 в цепи базы и R3 в цепи эмиттера. Для обеспечения устойчивой работы приемника при частичном разряде батареи GB1 ее блокируют конденсатором С12 большой емкости.
Катушка L1 содержит 15+15 витков провода ПЭЛ-1 0,51, намотанного с шагом 1 мм на каркасе 0 16 мм. Катушка L2 — 5 витков ПЭЛШО 0,18 намотана между витками L1. Катушки L3 — 75 витков ПЭВ-1 5X0,06 и L4 — 4 витка ПЭЛШО 0,1 заключены в броневой чашечный сердечник типа ОБ-1 из феррита марки 600НН с подстроеч-
ным сердечником из того же материала. Можно использовать контуры П4 с соответствующими конденсаторами от транзисторных радиоприемников. Катушки L5 и L6 — по 5 витков ПЭЛШО 0,18 размещены между витками катушки L7, состоящей из 28 витков ПЭЛ-1 0,51, намотанного с шагом 1 мм на каркасе 0 16 мм. КПЕ С3 вместе с подстроечными конденсаторами С5, С6 — от радиоприемников «Алмаз», «Сокол» и др. Конденсаторы постоянной емкости С7 и С10 — с пленочным или слюдяным диэлектриком.
Для налаживания приемника под-строечные конденсаторы С5 и С6 устанавливают в среднее положение, сердечник катушек L3, L4 полностью вводят.
Присоединив к гнездам антенну, телефоны и заземление, включают питание. Настраивают приемник на какую-либо станцию 25-метрового участка КВ диапазона (при выведенном роторе КПЕ С3) и регулируют подстроечный конденсатор участка диапазона 49 м (при введенном роторе КПЕ) и добиваются наибольшей громкости, сдвигая или раздвигая витки катушки L1. Эти операции нужно повторить несколько раз.
Возможно, для наилучшего сопряжения потребуется подобрать емкость конденсатора С7. В заключение проверьте, не улучшится ли прием, если поменять местами выводы катушки L4.
Биполярный транзистор или полевой
Когда следует выбирать биполярный транзистор, а когда — полевой МОП-транзистор? В подавляющем большинстве устройств MOSFET победит — у него низкие потери мощности. Биполярный же транзистор стоит рассмотреть при низком управляющем напряжении (например, 1,8 В).
Далее приведены 4 примера управления Arduino нагрузкой, потребляющей ток до 0,5 А. Все питаются от 5 В.
Если данная нагрузка включает в себя катушку или двигатель, соответствующий защитный диод должен быть обязательно подключен параллельно к ней. Это защитит транзистор от повреждения во время его выключения при возникновении перенапряжения на индуктивности.
