Порядок проведения работ в земле и воде
Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.
Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.
Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.
Соединители для кабелей и проводов
Кабеля можно соединять также специальными соединителями. Это отрезки трубы, в которых нарезана резьба и вкручены болты. Соединители есть разъёмные, в которых болты выкручиваются, и неразъёмные. В неразъёмных соединителях головки болтов срываются после зажима. Есть также соединители, рассчитанные на соединение проводов и кабелей разного сечения. Кабеля в соединители вставляются встык, навстречу друг другу.
Соединители, используемые на воздушных линиях электропередач, состоят из двух половин, соединяющихся болтами. Провода укладываются в специальные пазы навстречу, параллельно друг другу, после чего обе половины зажимаются болтами.
Меры безопасности
С целью обеспечения мер безопасной эксплуатации соединённых многожильных проводов важно в обязательном порядке изолировать все части электрической проводки. Правильная изоляция помогает исключить опасное соприкосновение токопроводящих частей между собой или с телом человека. При выборе изоляционного материала необходимо учитывать условия эксплуатации электроцепи, но в большинстве случаев с этой целью применяются изоляционная лента, а также специальная виниловая или термоусадочная трубка
При выборе изоляционного материала необходимо учитывать условия эксплуатации электроцепи, но в большинстве случаев с этой целью применяются изоляционная лента, а также специальная виниловая или термоусадочная трубка.
Если участок подсоединения подвергается негативному воздействию высокотемпературных режимов, в качестве изоляционного материала рекомендуется использовать лакоткань или тканевую изолирующую ленту
Немаловажное значение имеет правильное выполнение всех этапов электрического монтажа. Только при надёжном подсоединении и грамотном подключении всех элементов электросети удаётся минимизировать риск появления участков с плохим контактом, а также предотвращаются локальные перегревы и обрывы электрической проводки. Многожильные кабели — популярный и распространённый вариант, широко применяемый для обустройства электропроводки разного назначения

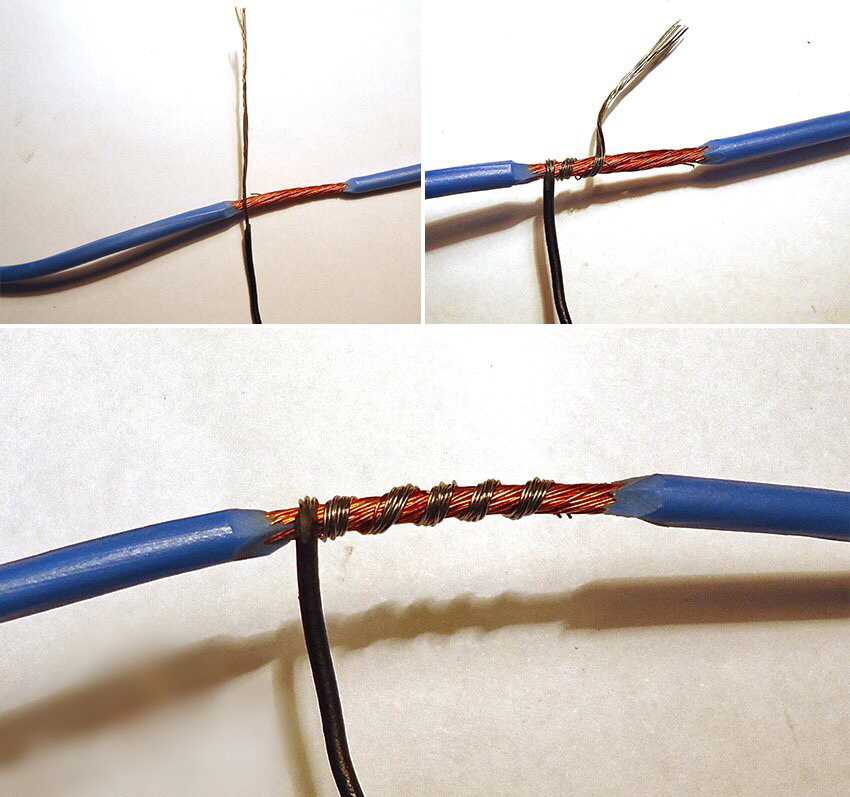

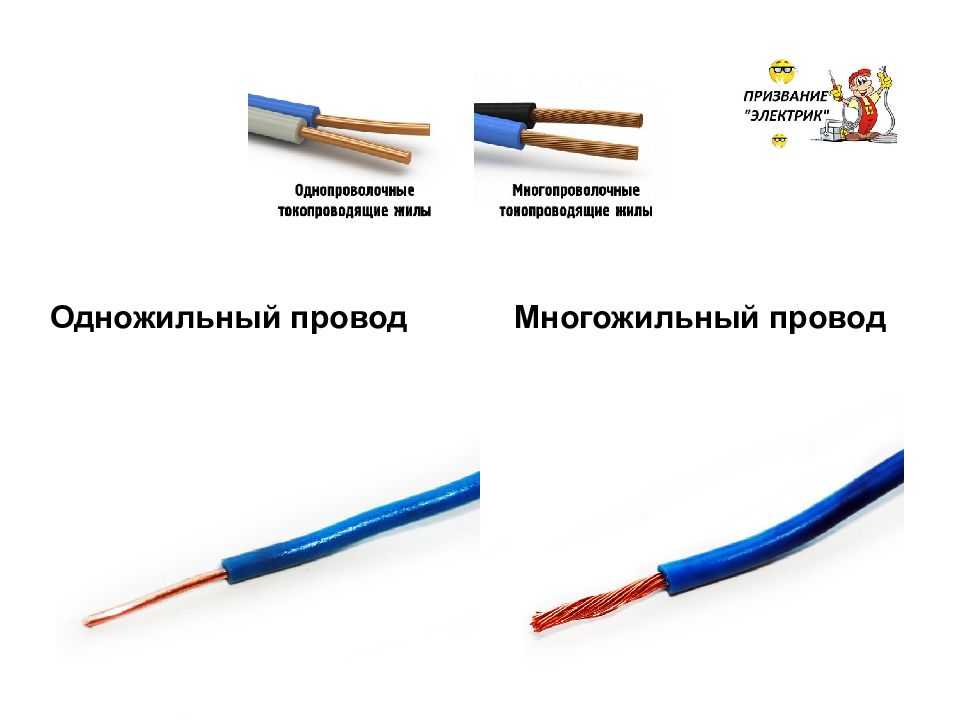

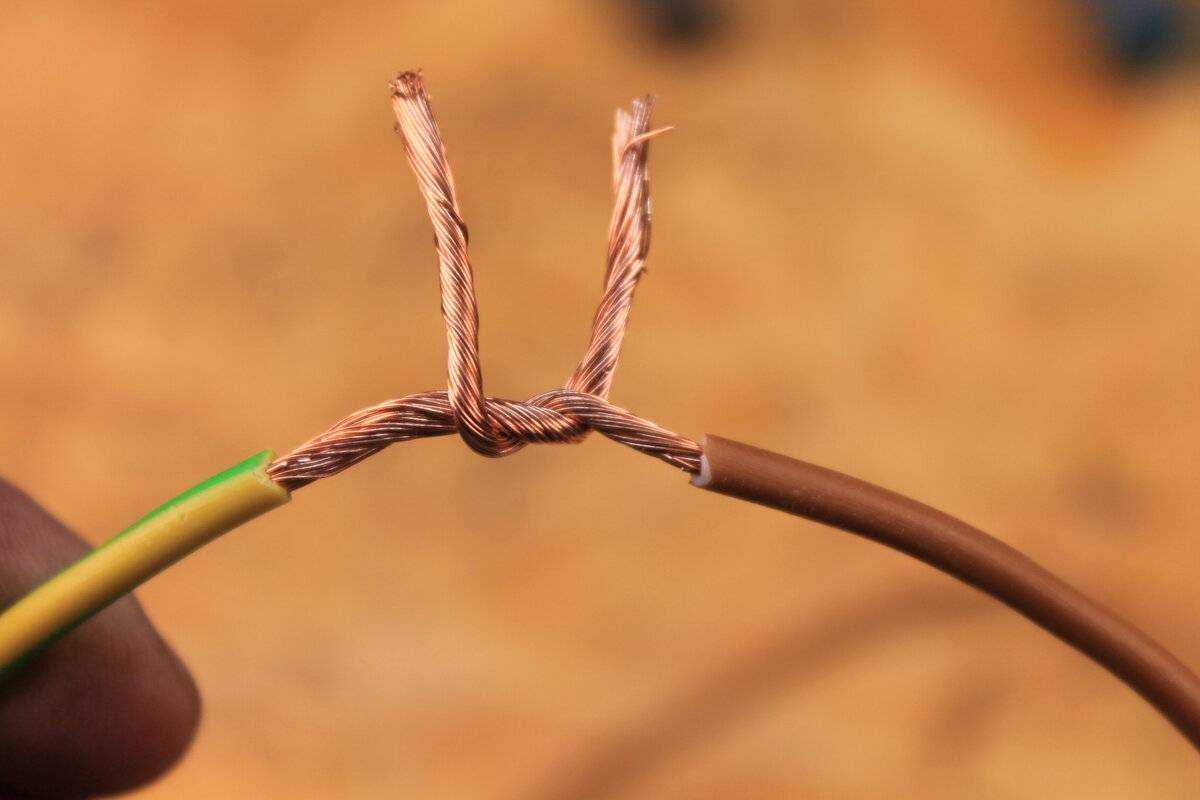

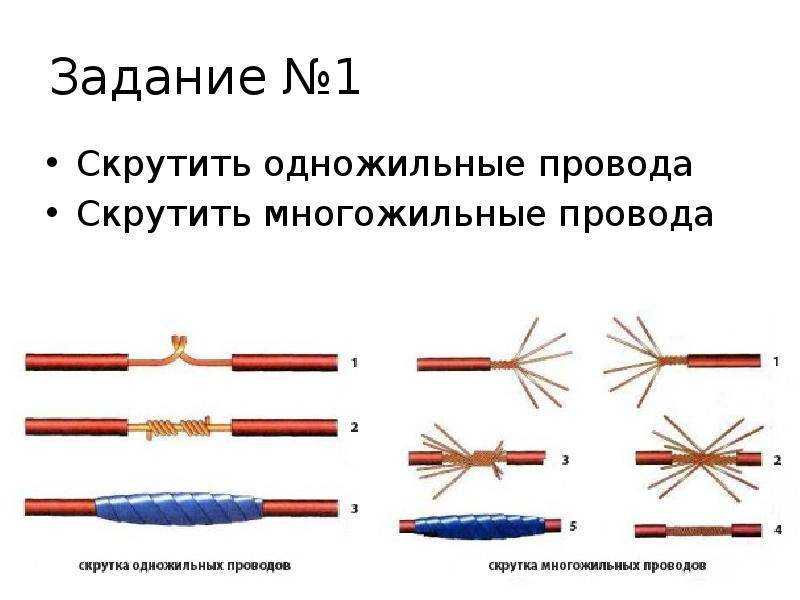

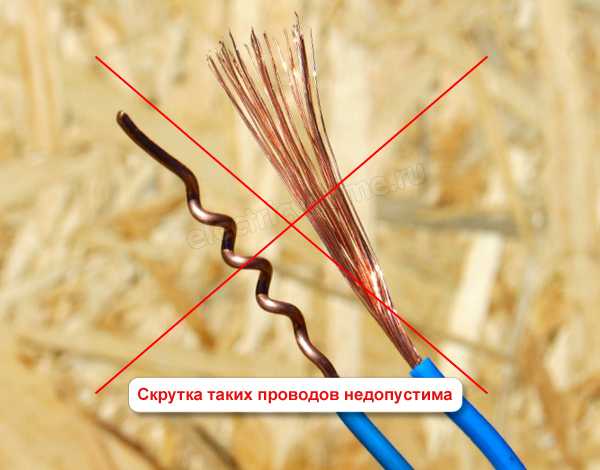

Общие правила раздельного соединения многожильных и одножильных проводников не имеют никаких отличий или особенностей, поэтому допускается использовать с этой целью скрутку, винтовой зажим, СИЗ-элементы, сварку и пайку
Многожильные кабели — популярный и распространённый вариант, широко применяемый для обустройства электропроводки разного назначения. Общие правила раздельного соединения многожильных и одножильных проводников не имеют никаких отличий или особенностей, поэтому допускается использовать с этой целью скрутку, винтовой зажим, СИЗ-элементы, сварку и пайку.
Некоторые марки силовых кабелей
ВВГ. Силовой кабель с многожильными медными проводами, герметичная и прочная ПВХ изоляция, прокладывают для подключения РЩ по воздуху на троссировках, по стенам, под землей и кабельным каналам в различных сооружениях. Он очень гибкий удобен для трасс, где много поворотов и загибов.
АВВГ . Практически это такой же кабель, как и ВВГ, но буква «А» обозначает, что токопроводящие жилы сделаны из алюминиевого провода, без буквы по умолчанию подразумевается, что провода медные.
Структура кабеля АВВГ с цельными токоведущими жилами
Две буквы «В» означают, что каждая жила и внешняя оболочка покрыты виниловым слоем изоляции, «Г» — кабель голый не имеет дополнительной бронированной защиты.
Технические характеристики:
| Марка | Число жил | Сечение, мм2 | ||
| АВВГ | 1…4 (круглые) | 1,5… 240 | ||
| АВВГ | 3-4 (секторные) | 70… 240 |
АВК. Кабель имеет коаксиальную конструкцию, в центре расположена монолитная алюминиевая жила, потом изоляционный виниловый слой, который экранируется тонкими алюминиевыми проводами, расположенными в ряд вокруг диаметра по всей длине. Наружная оболочка сделана из прочного герметичного пластика.
Структура кабеля АВК
Кабель очень практичен, может прокладываться от воздушных линий напряжением до 380В, под землей от подстанций до распределительных щитов зданий. Одно из его основных достоинств, считается исключение возможности несанкционированного подключения на не контролируемых участках трассы.
СИП-4. Особенностью этого кабеля является самонесущая конструкция, которая позволяет размещать кабель на воздушных линиях без тросовой подвески.
Цветные полосы маркировки на изоляции жил кабеля СИП
Это качество делает его универсальным, можно прокладывать по стенам сооружений, под землей и кабельканалам, в помещениях с повышенной влажности. Он имеет надежную герметичную ПВХ изоляцию на каждом проводе с многожильной структурой.
Основные параметры СИП-4:
| Число и сечение жил, мм2 | наружный Ø мм | Масса СИП кабеля , кг/км |
| 1х16 | 7.5 | 70 |
| 1х25 | 8.5 | 100 |
| 2х16 | 15.5 | 140 |
| 2х25 | 17.5 | 200 |
| 3х16 | 16.5 | 205 |
| 3х25 | 18.5 | 290 |
| 4х16 | 18.5 | 280 |
| 4х25 | 21.0 | 395 |
Для подвода от воздушной линии к РЩ жилого дома обычно используются кабеля 3х16 или 4х16 такого количества проводов в кабеле и сечения вполне достаточно для мощности, потребляемой в бытовых условиях.
АВБбШв/ВБбШв. Особенность конструкции этого кабеля заключается в наличии бронированного слоя, две стальные ленты накручиваются на поверхность кабеля так, что верхняя перекрывает зазоры между витками нижней ленты. Кабель получается полностью бронированный, кроме того ПВХ изоляция на каждой жиле и общая оболочка.
Структура кабеля АВБбШв/ВБбШв
Расшифровка маркировки:
- А – алюминиевые жилы могут быть монолитными или витые из отдельных проволок, отсутствие этой буквы по умолчанию подразумевает медный сплав проводов.
- В – виниловая изоляция проводов;
- ББ – бронированные стальные ленты;
- Шв – ПВХ шланг в качестве внешней изолирующей оболочки.
- Шв нг – может обозначать, что изоляция сделана из негорючих материалов.
В структуре кабеля может быть от 1 до 5 жил одинакового или различного сечения, обычно провод заземления желто — зеленого цвета или нейтральный голубого цвета делают меньшего диаметра. Для подключения частных домов не используют кабеля с сечением проводов более 16мм2. На промышленных объектах сечение может достигать 300 мм2 и больше.
Технические характеристики:
| Число жил, мм2 | Наружный диаметр кабеля, мм | Масса 1 км кабеля, кг | ||||
| АВБбШв | АВБбШв нг | |||||
| ~ 660 V | ~1000 V | ~660 V | ~1000 V | ~660 V | ~1000 V | |
| 3х4 | 15.5 | 17 | 380 | 435 | 395 | 450 |
| 3х6 | 16.5 | 18 | 435 | 495 | 450 | 510 |
| 3х10 | 19.0 | 19.5 | 575 | 595 | 595 | 615 |
| 3х16 | 21.5 | 22.0 | 720 | 744 | 745 | 770 |
| 3х25 | 25 | 25.5 | 955 | 980 | 985 | 1010 |
| 3х35 | 27.0 | 27.5 | 1135 | 1160 | 1170 | 1200 |
| 3х50 | 30.5 | 31.0 | 1445 | 1480 | 1490 | 1525 |
| 3х4+1х2.5 | 16.5 | — | 420 | — | 435 | — |
| 3х6+1х2.5 | 17.5 | — | 490 | — | 505 | — |
| 3х6+1х4 | 17.5 | 19.0 | 370 | 555 | 390 | 570 |
| 3х10+1х4 | 30 | — | 675 | — | 695 |
Кабель с бронированной защиты допускается прокладывать в среде с повышенной влажностью и под землей, но это не исключает возможности использовать его в других более благоприятных условиях.
Как соединить провода наушников
Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.
- обрезать обломанный штекер или неровно оборванный кабель;
- зачистить внешнюю изоляцию на 15–20 мм;
- определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
- обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
- зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
- залудить концы на длину 5 мм;
- на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
- на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
- скрутить проводки (длинные с короткими, а средний со средним);
- пропаять скрутки;
- отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
- надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.
Если всё было сделано аккуратно, а цвет трубки подобрать по цвету кабеля, то соединение незаметно и наушники будут работать не хуже новых.

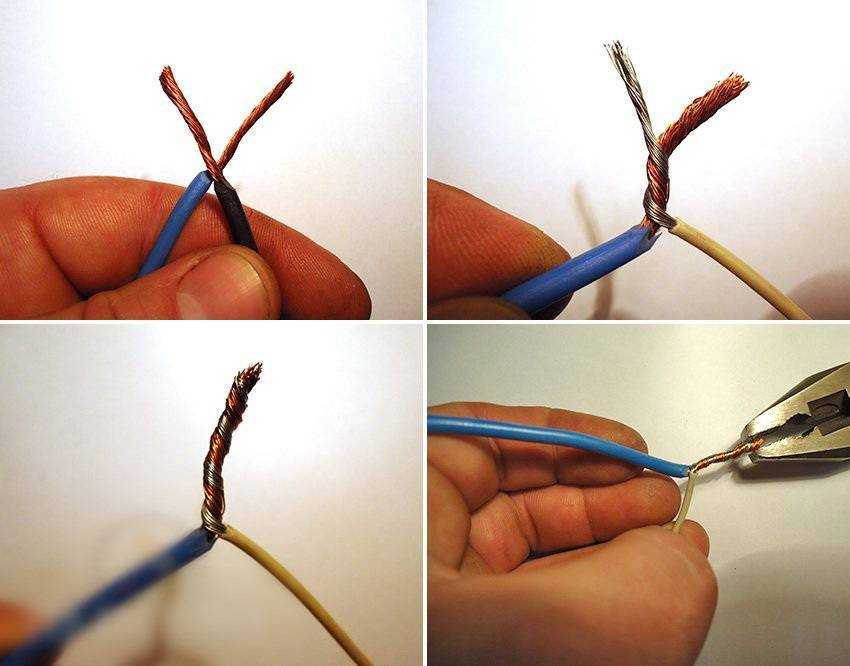

Как сделать скрутку с пайкой для создания надежного электрического контакта: 3 способа
При пайке создается надежный электрический контакт за счет проникновения расплавленного припоя во все пустоты. Между витками скрутки и припоем создается прочное сцепление взаимной диффузии обоих металлов.
Пайка обеспечивает гарантированно долговечный электрический контакт, обладающий хорошей проводимостью. Она требует соблюдения определенной технологии и качественной подготовки.
С проводов надо снять изоляцию, зачистить металл жил от окислов, пропитать его флюсом. Он уберет с подготавливаемой поверхности все органические загрязнения.
Кислотные флюсы, например, раствор цинка в серной кислоте или аспирин сложно удалить с поверхности спаянных деталей. Оставшиеся капельки со временем вступают химическую реакцию с металлом жил, нарушают их проводимость.
Для пайки электрических схем используют канифоль. Ее можно растворить в этиловом спирте и наносить кисточкой на соединяемые провода.
При пайке скруток подготовленный раствор флюса удобно держать в небольшом флаконе и просто окунать в него зачищенные и скрученные провода поочередно. Так работать можно на высоте.
Обычные электрические паяльники с резистивным нагревом затрудняют такую работу: требуется выполнять много действий по распределению припоя по поверхности скрутки и хорошо прогревать ее.
Для электрических проводов бытовой сети удобно пользоваться газовыми паяльниками, пламя которых направляют на специальный тигель с припоем, закрепленный на удалении от горелки.
Обработанную раствором канифоли скрутку, даже расположенную высоко над потолком в распределительной коробке, помещают на короткое время в тигель с расплавленным припоем и извлекают.
Аналогичную работу можно выполнять электрическим паяльником для полипропиленовых труб. Определенная часть электриков приспособилась хорошо и быстро пропаивать им скрутки.
Еще один современный способ получения качественной пайки практически любых металлов заключается в использовании паяльной пасты, которая специально создана для применения в электромонтажных работах.
Ее просто наносят палочкой на скрутку, как показано ниже для алюминиевой проволоки, и затем прогревают в пламени горелки.
Сцепление металлов отличается хорошей проводимостью тока. При небольших объёмах электромонтажных работ в квартире можно вполне обойтись пламенем обычной зажигалки.
Паста обладает нейтральной кислотностью с pH порядка 7,5. Она экономно расходуется. Если на месте спайки осталось много флюса, то его легко смыть водой и протереть бумажной салфеткой.
Паяльную пасту ELP рекомендуют для соединения проводов из разных металлов, включая и медь с алюминием. Она исключает эффект создания гальванопары за счет явления диффузии, создаваемой при частичном проникновении припоя в поверхностный слой спаиваемых проводов.
Почему контактные соединения должны быть выполнены правильно
Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.
Плохой контакт является главной причиной пожаров
Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения
Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.
Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.
Зависимость сопротивления от температуры проводника
- Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
- В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
- Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.
Соединение методом скрутки запрещено
Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.
Способы соединения алюминиевых и медных проводов
Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.
Перечислим основные разновидности электромонтажных соединителей для разных проводников:
Клеммная колодка (клеммник)
Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов. В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий
Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.
В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.
Это интересно: Расчет заземления для частного дома — формулы, схемы, видео
Подключение силовых кабелей к розеткам
Для прокладки проводки в розеточной группе помещений рекомендуется использовать кабель марки ВВГ. В деревянных сооружениях прокладывают ВВГнг имеющий изоляцию из негорючего материала, есть импортный аналог этого провода NYM, но он существенно дороже.
При планировке учитывают максимальную мощность электроприборов подключаемых в розеточную группу, от этого зависит выбор сечения провода. Статистика и практический опыт показывает, что для квартиры или частного дома между распределительными коробками в розеточных группах укладывают провода сечением 4 мм2. От распределительной коробки до розетки 2,5 мм2, при условии включения обычных бытовых приборов не большой мощности, телевизора, утюга, холодильника, ручного электроинструмента и другой техники.

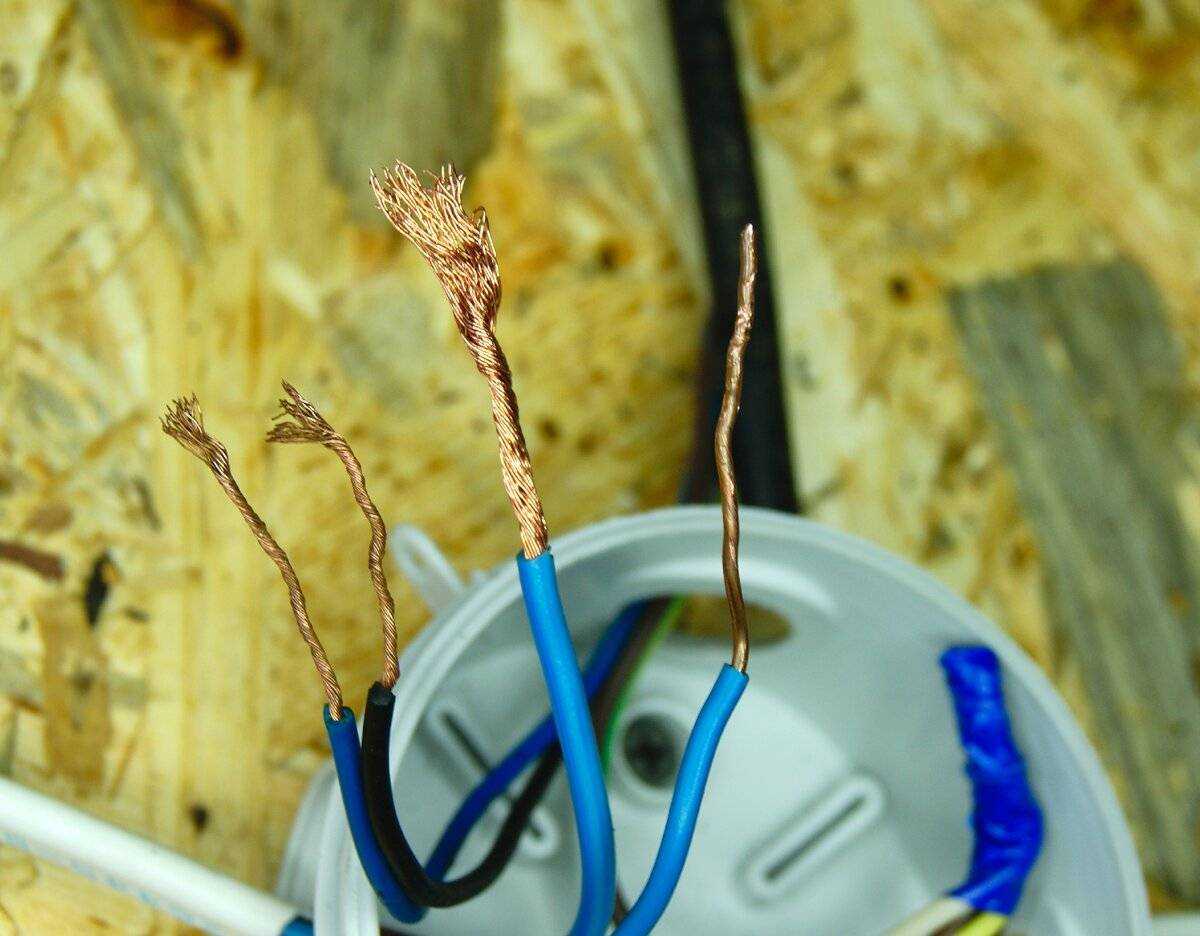

Расключение проводов розеточной группы в распределительной коробке
В распределительные коробки и подрозетники кабель заводится на 15 – 20 см, внешняя оболочка снимается до 10 см, изоляция с проводов на 5 см в распределительной коробке, в подрозетниках до 1 см. Оголенные концы в распределительной коробке для соединения с розеткой скручиваются между собой двумя пассатижами. Оба провода совместно зажимаются возле окончания изоляции, и возле оголенных концов. Первые остаются в неподвижном состоянии вторыми делаются вращательные движения для скрутки пары или большего количества проводов.
От распределительного щита до розетки провода кабеля соединяются в соответствии с требованиями ПУЭ, по цвету. От фазного контакта идет красный или коричневый провод так же они соединяются в распределительной коробке и опускаются до розетки. Нулевые провода с голубой изоляцией и желто — зеленые соединяются по всей сети, начиная от шины заземления в РЩ.

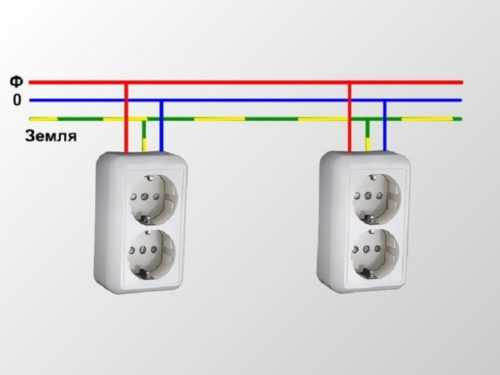

Подключение группы розеток
Розетка подключается к проводам, выходящим из подрозетника, фазный и нулевой проводник крепятся к контактам, в которые вставляется вилка от электроприборов. Заземляющий провод к контакту с обозначением заземления, способы фиксации проводов на контактах могут быть различны, это зависит от типа розеток.

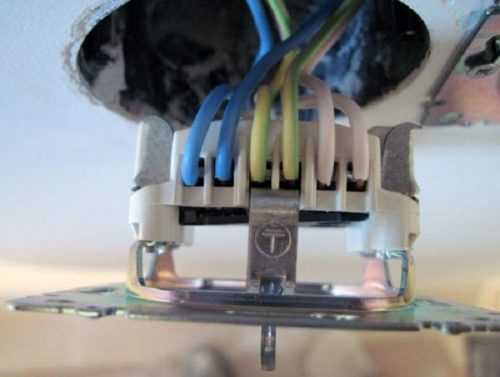

Подключение розетки к проводам в подрозетнике
Бывают контактные группы с винтовыми зажимами или пружинными. После подключения провода и корпус розетки упаковываются в подрозетник, вкручиваются распорные винты, все закрывается лицевой декоративной крышкой.
Правила соединения проводов
Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.
Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.
Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.
Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.
Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:
Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!
Будет интересно прочитать:
Выбор арматуры
Первым делом нужно определиться с материалом. Как говорилось выше, одного кабеля здесь уже недостаточно.
Придется закупить кучу арматуры, каждая из которых имеет свое обозначение. Даже сами электрики зачастую путаются в номенклатуре.
Воздушный ввод состоит из трех основных узлов:
«узел» подключения на опоре
СИП
«узел» подключения на фасаде дома
Сводная таблица арматуры для закупа при подключении трехфазного ввода СИП на 380В выглядит следующим образом:
Ошибка №1
Покупайте арматуру, рассчитанную именно на абонентское ответвление, а не на магистральную ВЛИ.
В техусловиях на подключение обычно прописывают универсальные зажимы, кронштейны и ленту. Ими можно делать как отпайки, так и монтировать основную ВЛИ. Вам этого не нужно.
Если ввод однофазный (220V), а не трехфазный, то для него потребуется другой анкер под два провода и всего 4шт ответвительных прокалывающих зажима.
Что нужно купить при однофазном вводе СИП:
Детальная маркировка по каждой позиции с разбивкой по производителям будет приведена чуть ниже в отдельных табличках. Рассчитать сколько все это будет стоить + заказать себе с доставкой на дом (включая сам СИП) можно — ОТСЮДА.
Снятие изоляционного слоя с проводов
Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.
Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:
- Расположите провод на какой-то ровной поверхности (типа стола).
- Прижмите его указательным пальцем левой руки.
- Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
- Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
- Остаётся только стянуть срезанный кусок изоляции.
Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.
Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.
Опрессовка гильзами: особенности технологии
Способ монтажа основан на создании плотного контакта между металлическими жилами, помещенными внутрь трубки из такого же материала и обжатия всей конструкции под определенным усилием с равномерным распределением действующей нагрузки.
Хороший электрический контакт создается за счет совместной деформации металлов.
Гильза (трубка для соединения проводов) выпускается промышленностью под конкретные размеры провода и их количество. Они могут быть предназначены для соединения жил из:
- меди;
- алюминия;
- и даже меди с алюминием.
Гильзы медные (ГМ) могут выпускаться с дополнительным лужением оловом и висмутом. Они обозначаются ГМЛ, отмечаются высокой стойкостью к коррозии.
Гильзы алюминиевые обозначают ГА. Для соединения проводов из меди и алюминия применяют гильзы ГАМ, а со слоем изоляции обозначают ГСИ.
Их размеры можно найти в каталогах. Как пример, привожу основные характеристики части гильз ГМЛ небольшой таблицей.
Размеры гильзы специально подбираются под поперечное сечение коммутируемого провода. Правильный их выбор влияет на качество электрического соединения.
Для опрессовки используется специальный инструмент: пресс-клещи. Если работать пассатижами, молотками и другим подручными средствами, то созданный контакт будет плохого качества.
Пресс клещи выпускаются различной конструкцией и принципами работы для обжатия разных типов гильз и наконечников.
По такому же принципу подбираются и опрессовываются наконечники на многожильные провода для их подключения к выводам электрического оборудования.
Особенно это актуально для автомобильной техники, где проводка подвергается повышенным механическим вибрациям и электрическим нагрузкам. Да и в бытовой сети встречается монтаж гибкими проводниками.
Как пример — ретро проводка в деревянном доме. Хотя это не единственный случай.
Опрессовка проводников — это довольно большая и сложная тема, которая позволяет создавать качественное соединение электрических контактов. Ее технологию хорошо объясняет в своем видеоролике Андрей Кулагин. Рекомендую посмотреть.
Воздушное ответвление провода от ВЛ
Максимально допустимое расстояние от вводного устройства до опоры воздушной линии — 25 метров. В том случае если расстояние больше необходима установка промежуточных опор, их можно сделать из дерева, пропитанного на основании антисептиком, диаметр промежуточной опоры должен быть не менее 12 см.
Высота воздушного ответвления над пешеходными дорогами должна быть не менее 3,5 метра от земли. Над автомобильными дорогами — не менее 6 метров.
Самая нижняя точка крепления изоляторов для ввода кабеля в дом не должна допускать провиса проводов ниже 2,8 м от земли. Под линией воздушного ответвления проводов не должно быть высоких кустарников, деревьев и нагромождений.
Расстояние токонесущих жил на вводе, до выступающих частей здания типа балконов, козырьков, должно быть не менее 0,2 метра. Соединение с линейными проводами на опоре выполняют скруткой или специальными зажимами. Ввод кабеля в дом выполняется с помощью трубки.
В низкие строения делают трубостойкий ввод, через крышу. Расстояние от крыши до проводов должно быть не менее 2 м, стальную трубостойку обязательно заземляют.
Провода от изоляторов до щитка со счетчиком и автоматами должны быть цельными (никаких присоединений) и подключаться к главному автомату, рубильнику или зажимам электросчетчика.
