Wago клеммники как пользоваться

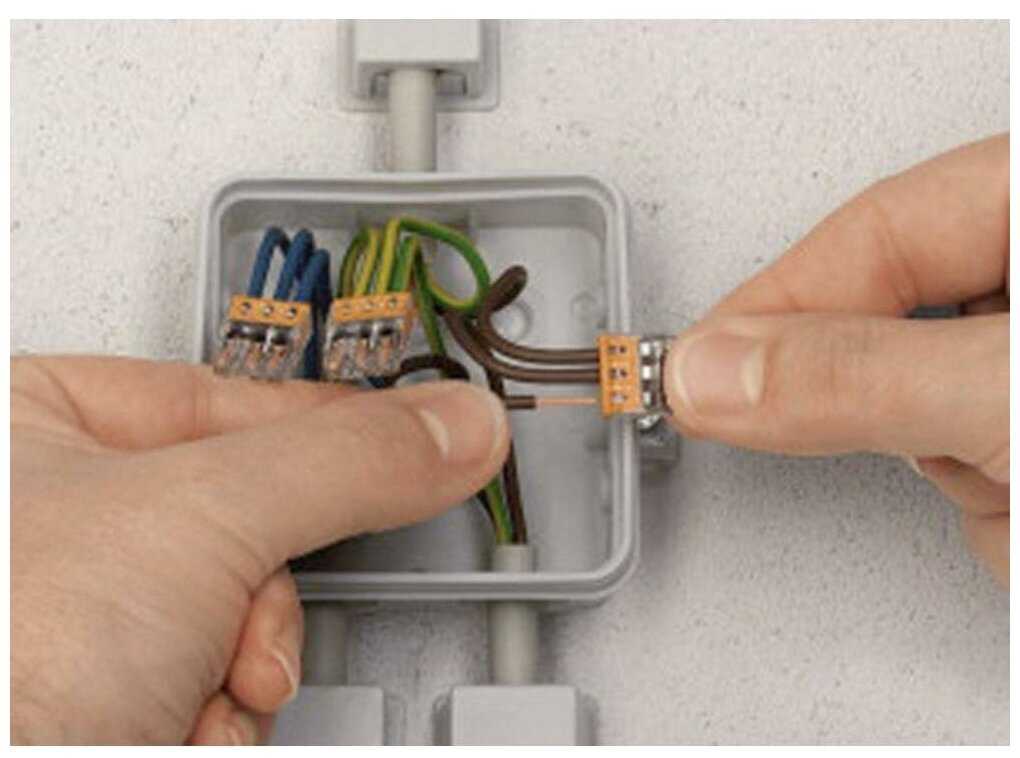

Чаще всего клеммники Wago используются в распределительных щитах и коробках, а также для подключения осветительного или иного оборудования. С их помощью можно соединять одножильные и многожильные провода. В зависимости от места установки и требований к соединению, выпускаются клеммники различных серий.

Клеммы Wago доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые, в которых он фиксируется путем отведения специального зажима. Как пользоваться клеммниками wago рассмотрим оба варианта на примере двух наиболее популярных серий.

Клеммники Wago 222 серии предполагают многоразовое использование. Для фиксации провода используется специальный рычажок оранжевого цвета. Он позволяет с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи.

Каждый проводник вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать проводники сечением до 4,0 мм2.

Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим.

Соединение готово! Благодаря компактному размеру клеммы ее размещение возможно в любом месте, включая компактные коробки под выключатели и розетки. При этом такой вид клеммника не требует опрессовки многожильного проводника .

Клеммы Wago 773 серии предназначены для однократного соединения и только одножильных проводников. Можно соединять и многожильные, но перед этим их наконечники следует опрессовать.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Соединение происходит аналогично: зачищается провод и вставляется до упора. Но, в отличие от разъемного, здесь отсутствует рычажок, а фиксация осуществляется с помощью внутреннего зажима, закусывающего провод и не позволяющего ему выйти обратно.

В случае крайней необходимости можно, прокручивая и применяя достаточное усилие, вынуть провод из клеммника. Но делать это настоятельно не рекомендуется, так как при этом происходит деформация фиксирующего контакта и надежность последующего соединения не гарантирована.

Преимущества продукции WAGO

На основе вышесказанного перечислим основные преимущества клемм Wago:

1. Скорость монтажа. Зачистка изоляции и фиксация провода в зажиме занимает буквально несколько секунд;
2. Соединение с использованием клеммников Wago. в отличие от скрутки или опрессовки, не требует дополнительной изоляции;
3. Возможность производить соединение проводников, имеющих различное сечение и сделанных из разных материалов;
4. При необходимости соединение может быть легко переделано. Скрутка проводов, особенно ломких алюминиевых, этого не допускает;
5. Возможность производить диагностику цепи не разрывая ее, так как клеммники для соединения проводов снабжены отверстиями для подсоединения индикаторов или других приборов;
6. Аккуратность монтажа, способность выполнить соединение в стесненных условиях или если доступная часть провода слишком коротка.

Многие электрики не используют в своей работе клеммы Wago не желая нести дополнительные расходы, связанные с их приобретением. Особенно это касается многоразовых клемм, которые в почти в 2 раза дороже неразъемных.

При этом большинство забывает о том времени, которое будет сэкономлено при использовании подобных изделий. А известное утверждение «время – деньги» к работе электромонтажника имеет самое прямое отношение.

Похожие материалы на сайте:

Алгоритм действий, выполняемых при коммутации жил самозажимными клеммами «Wago»: пошаговая инструкция

Рассмотрим, как пользоваться клеммниками «Wago» различных серий:

Фото	Выполняемые действия
	Начнем с серии 773. Зачищаем провод на 1 см – это длина посадочного места клеммника.

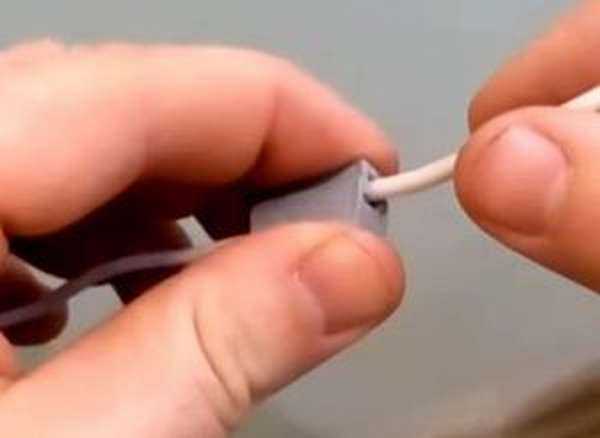

	Без дополнительных усилий вставляем зачищенную жилу в гнездо до упора
	В итоге получается такое аккуратное соединение. Не стоит забывать, что ток свыше 25 А такой контакт не выдержит.
	Теперь к серии 222. Форма у изделия немного другая. Сверху мы видим рычажки, которые и будут фиксировать жилы.
	Отжав рычажки наверх вставляем предварительно зачищенный на 1 см провод в гнездо и опускаем лапки.
	Жилы зафиксированы. При необходимости такой контакт легко разбирается
	Теперь удобный для монтажа Wago224. Так он выглядит. У нас две жилы – гибкая и жесткая.
	Жесткую жилу вставляем в круглое гнездо до упора – оно само зажмет провод.
	Гибкую – с обратной стороны в квадратное гнездо, предварительно нажав лапку. Вставив жилу, отпускаем клавишу. Контакт готов к использованию.
	Для демонтажа нужно нажать клавишу и потянуть провод, контакт раскоммутируется

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

Зачищать проводники надо на рекомендуемую длину. Ни больше ни меньше. Это не прихоть, а требование основанное на точных технических расчетах, испытаниях и безопасности. Длина оголенной части проводника рассчитана так, чтобы в клеммную колодку заходил провод в изоляции. Это исключает поражение током при прикосновении, а также защищает сам контакт.
Медные или алюминиевые провода не должны быть покрыты окислами. Оксидные пленки значительно ухудшают электрический контакт. Поэтому снимать изоляцию лучше непосредственно перед использованием клеммника. В крайнем случае — если провод слишком короткий — оксидную пленку надо удалить.
При использовании самозажимных клеммников WAGO с пастой (в которые провода просто вставляются), повторное применение колодки невозможно. Даже если вы только что вставили провода, а потом обнаружили, что что-то соединили неправильно. Провод вытащить можно, но ранее зачищенную часть надо отрезать и зачистить по новой. И использовать надо новый клеммник — вместе со старым проводом вы удалили некоторую часть пасты. Последующее использование этой колодки не гарантирует должного контакта.
При соединении жестких проводов большого сечения, желательно использовать пластины для разгрузки жгута. Это обеспечит стабильное положение проводников и контакт не будет «разбалтываться».

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Разновидности

В магазинах находятся десятки различных клеммников, поэтому нередко пользователь может совершить ошибку и купить не тот вариант, который нужен. Приобретать стоит элементы, которые подойдут для конкретного монтажа. Человек получит отличную плотность соединения на весь период эксплуатации. Это является самым главным критерием.

Клеммы без пасты

При помощи таких элементов происходит соединение проводов, жилы которых изготовлены из однородных материалов. При этом количество жил роли не играет, она может быть одинарной или состоять из 2, 3 или 4, на качество это не повлияет. Сечение кабеля не должно превышать 4 мм2. Для фиксации используется специальный рычажок, который представлен в оранжевом цвете. Рычаги устанавливаются таким образом, что их не видно после того, как элемент зафиксируется.

Вариант с пастой

Происходит соединение элементов, состоящих из различных материалов, например, большинство электриков используют их для скоростной фиксации медных и алюминиевых кабелей. Из-за того, что между проводами нет контакта, вероятность окисления шнуров сводится к минимуму и чаще всего невозможна. Единственный недостаток такого способа – отсутствие фиксирующего элемента или винта. Поэтому прочность соединения остается под вопросом. Такая колодка способна соединить клеммы, с сечением до 2.5 мм, на большее этот вариант не способен.

Безвинтовая клемма без пасты

Этот вариант предназначен для фиксации однотипных проводов. Максимальное сечение провода, с которым он способен работать составляет 2.5 мм2

Важно понимать, что большая часть подобной конструкции исключает возможность повторного монтажа, в основном, выпускаются одноразовые приборы. За один подход человек может соединить: от 2 до 8 проводов, что отличное преимущество. Чаще всего эту модель используют для создания качественных разветвлений, так как небольшие габариты дают возможность поместить клемму в распределительную коробку

Чаще всего эту модель используют для создания качественных разветвлений, так как небольшие габариты дают возможность поместить клемму в распределительную коробку.

Розеточная колодка

Используя этот вариант, человек произведет соединение проводов, которые располагаются в розетке. Такая разновидность клеммы, выпускается в виде специальной пластины, которая не занимает много места в розетке и спокойно проникает туда.

Все кабели, которые необходимо подключить фиксируются в один ряд. Вариант подойдет только в том случае, если человек планирует проводить монтажные работы с проводами, сделанные из одного материала. Максимальное сечение не должно быть больше, чем 2.5 мм2. Преимуществом является то, что человек может соединить 4 кабеля.

Клеммы орехового типа

Модель предназначена для фиксации больших проводов, сечение которых доходит до 150 мм2. Поэтому в домашнем хозяйстве такое изобретение — скорее редкость, чем частый гость. Оболочка состоит из прочного пластика, который изолирует контакты.

Скрутка

Уникальная разновидность клемм, которая способна соединить несколько кабелей сразу. Максимальное величина сечения здесь в разы выше и составляет 16 мм2. Корпус изготавливается из качественной пластмассы, который выдерживает высокие нагрузки. Металлические зажимы размещаются внутри. Крепление осуществляется посредством специального болта, который неподвижно размещается в коробке.

Безвинтовая клемма с пастой

Этот вариант способен плотно скрепить медный и алюминиевый провод, где сечение не превышает 2.5 мм2. Достоинством этого изделия является возможность использования нескольких материалов, из которых изготавливаются кабели. Кроме того, шанс окисления чрезвычайно мал. Также этот механизм отличается тем, что качественно фиксирует всю конструкцию.

Стандартные клеммы

Модель интересна тем, что способна без проблем удлинить провода, при этом без дополнительной помощи специального разветвления. Изделие скрепляет элементы, сечение которых доходит до 2.5 мм2. Изготавливается из прочного пластика, внутри располагается металлический контакт, а также два крепежных винта. Чаще всего продается в виде колодки на 12 секций, которые можно легко снять и применять по отдельности.

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима.
Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

Преимущества клемм WAGO:
Быстрый и легкий монтаж за секунды.
Соединение не требующее дополнительной изоляции.
Возможность соединять проводники различного сечения из различных материалов.
При необходимости соединение может быть легко переделано.
Возможность производить диагностику цепи без её разрыва.
Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

На что обратить внимание при выборе?

Если человек планирует проводить ремонтные работы в доме или квартире, то лучше всего покупать самозажимные изделия, винтовые лучше оставить на магазинной полке

Чтобы не ошибиться в выборе, важно правильно посчитать количество проводов, которые располагаются в каждом соединении, а также учитывать диаметр жил. Жесткость также учитывается и часто играет важную роль

Если пользователь планирует использовать элемент для работы с гибким кабелем, то лучше отдать предпочтение многоразовым моделям, так как зажим там происходит при помощи специальной лапки. Конечно, стоимость будет выше, но взамен владелец получит качество.

Следует помнить, что одноразовые модели, которые предназначены для установки в алюминиевых проводах, отличаются цветом, который может быть серым или черным, внутри прибора находится специальная техническая смазка.

Для меди производители создают прозрачные клеммы, поэтому найти подходящий вариант легко. Если человек планирует использовать фиксатор для соединения меди и алюминия, то стоит применять многоразовые устройства.

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась

В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны. Только надо соблюдать правила их использования

Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Какими бывают колодки

Существует несколько типов клеммных колодок, различающихся по выдерживаемому напряжению, способу фиксации, назначению, функциональности и многим другим эксплуатационным характеристикам.

Чаще всего встречается следующее деление:

По методу установки (для соединения отдельных проводов, для печатной платы, для реек G и DIN, для кросс-модулей);
По возможности отрезания необходимого количества клемм (цельные, соединенными пластмассовыми пластинами или специальными зажимами, разъемами);
По методу фиксации провода (прямые, угловые).

Однако определяющим считается деление блоков по зажимной конструкции, то есть способа подключения провода:

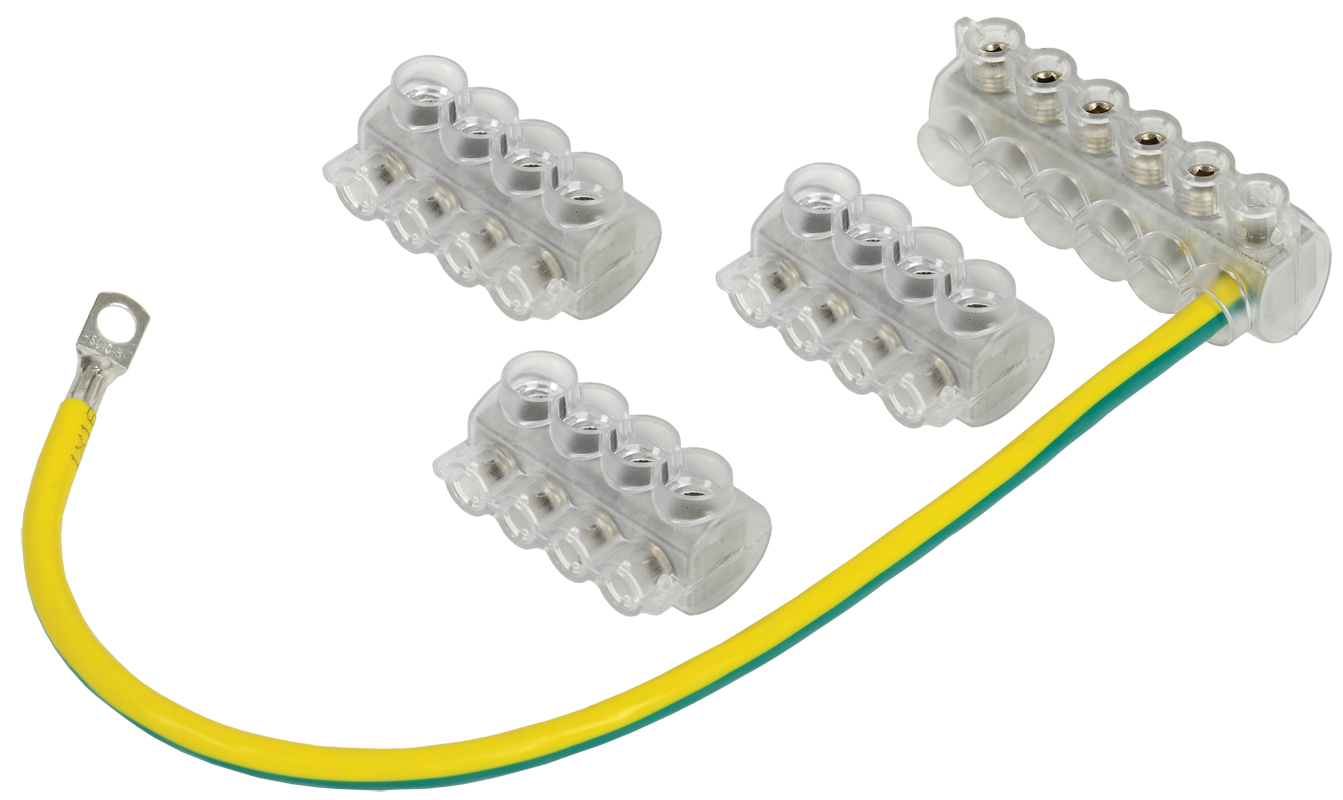

Винтовые клеммные колодки предполагают использование зажима с винтами, которые закручиваются после вставки проводника в отверстие. “Плюсами” винтов можно считать экономичность, надежность фиксации, возможность регулировать силу давления, а среди “минусов” – необходимость контроля положения провода, невозможность использования для многожильных проводников и алюминиевых жил.

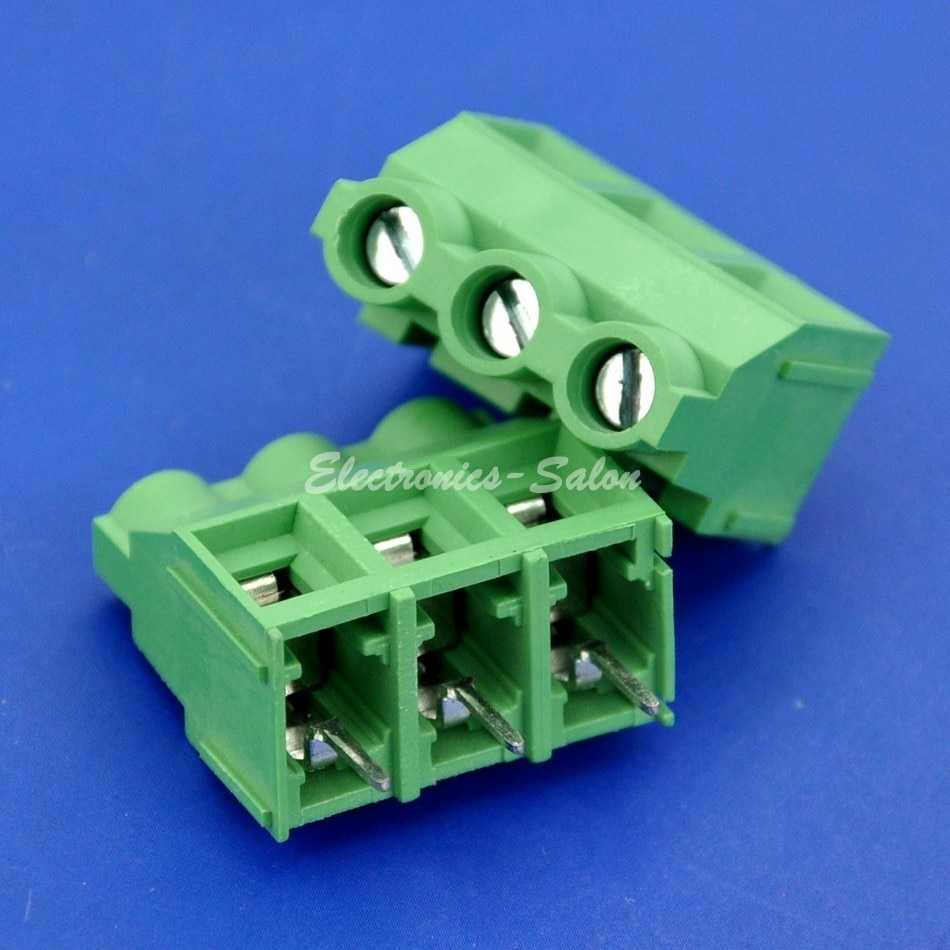

Разъемные состоят из двух частей, где одна крепится на панель, а вторая непосредственно на провод.
Пружинные или нажимные клеммные колодки также называются безвинтовыми, так как фиксация происходит через специальный рычажок, после нажатия на который конструкция “закрывается”.

Скрутка или клеммник что лучше

Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт».

В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т

д.

Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок), конкретно в пункте 2.1.21, чётко сказано о запрете на соединение проводов методом скрутки:

Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем с использованием клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключить сварочник, после изолировать все провода.

В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.

Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.

Вот основные и наиболее распространённые среди них:
Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным — 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А).
Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время — не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках.

Материал:

Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ).

Имеют изолированный корпус из полиамида, нейлона или огнеупорного ПВХ, благодаря чему провода не нуждаются в дальнейшей изоляции, в который запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например, барьерным.

Достоинства и недостатки видов соединении

Всем, кто верит в закон Ома понятно, что качество контакта пропорционально площади соприкосновения проводников и зависит от надежности соединения между ними. Часто, при монтаже очередного объекта, между молодыми и опытными электриками возникает спор, какой вид соединений проводов выбрать.

Обычно, опытные электрики отмечают скрутку как самый надежный тип соединения и приводят в качестве аргумента объекты возрастом до 100 лет, где скрутки надежно «стоят». Никакие клеммники пока не могут похвастаться такими внушительными сроками эксплуатации. Их просто еще не было в природе.

Во-первых, ПУЭ четко говорят о запрете соединения проводов просто скруткой. При скрутке необходимо или сваривать, или спаивать провода.
Во-вторых, пайка или скрутка резко увеличивают время монтажа, по сравнению с клеммниками. Последнее обстоятельство, вероятно, самый весомый аргумент.

Все знают, что время — деньги. Но далеко не все задумываются, что цивилизация повернула на дорогу изготовления одноразовых изделий. И клеммники аналогичны одноразовым лезвиям для бритья.

6 главных проблем клеммников WAGO

1 Можно использовать только для освещения

Производитель WAGO утверждает, что зажимы можно использовать для больших нагрузок (в пределах паспортных характеристик), подключая группы розеток. Однако практика показывает, что клеммники подходят исключительно для осветительных групп. Приведем пример:

Клеммник WAGO 222-413 для трех проводников рассчитан на провод 4 мм2 и номинальную нагрузку до 32 А. 32 А — это 7 кВт. Представим, что произойдет, если одновременно подать нагрузку на зажим в 7 кВт, например, включив бойлер на 2 кВт, обогреватель на 3 кВт и чайник на 2 кВт. Такой зажим будет очень сильно греться и со временем сгорит, как забытые в печке пирожки. Поэтому WAGO лучше использовать только для осветительных групп, но никак не в силовых ветках.

3 Много подделок и аналогов

Существуют совершенно китайские подделки, которые довольно легко отличить от немецкого оригинала по отсутствию каких бы то ни было надписей, тогда как на оригинале указаны номинальное напряжение, сечение проводника и схема подключения. Плюс цена у них сильно разнится, поэтому можно сразу понять, настоящий это WAGO или копия.

Однако существуют еще так называемые аналоги — зажимы, похожие WAGO, где есть все надписи, как на оригинале. Однако начинка их может сильно отличаться. Например, пластины на оригинальных немецких зажимах изготавливают из аустенитной хром-никелиевой стали, покрытой оловянно-свинцовым сплавом в соотношении 60/40. Из чего состоят аналоги, неизвестно, но долговечность у них гораздо меньше. Также есть вероятность, что они будут гореть в самый неподходящий момент.

4 Высокое переходное контактное сопротивление

В предыдущей статье мы измеряли сопротивления разных соединений, и Ваго показал себя не с лучшей стороны. Не вдаваясь в цифры, отметим, что сопротивление у WAGO в 11 раз выше, чем у винтового клеммника, в 6,6 раз выше, чем у СИЗ и в 1,5 раз выше, чем у обычной скрутки. Конечно, на практике под воздействием внешних факторов каждое соединение может повести себя по-разному. Однако, чем выше сопротивление соединения, тем сильнее оно греется.

6 Высокая цена

Одна из главных проблем клеммников WAGO — это высокая цена на зажимы. В среднем один зажим двухпроводного WAGO 222-412 стоит порядка 20 рублей. Учитывая то, что эти зажимы часто применяются для временных построек, и после их демонтажа в большинстве своем выбрасываются (есть зажимы многоразового использования), цена возрастает еще сильней (в соотношении цена/срок службы). Также невозможность (или корректнее «нежелательность») их использования для групп розеток делает их очень дорогими по сравнению с другими видами соединений.

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.

Как подобрать клеммы для соединения проводов

Чтобы правильно подобрать клемму, в первую очередь следует изучить кабель, который вы планируете подключить. Нужно узнать размер сечения, его обычно указывают в маркировке провода.

Второй критерий выбора – качественный материал клеммы. Она должна быть достаточно жесткой и иметь надежную изоляцию. Лучше, если винт и скобка устройства будут изготовлены из стали. Клеммы должны быть компактными. Не исключено, что вам придется размещать контактную группу в ограниченном пространстве, так что размер соединений будет иметь значение.

Если клеммы будут «гнездиться» на рейке, подбираются устройства соответствующих габаритов

Еще один критерий для правильного выбора – удобство в монтаже и обслуживании. Особенно удобны в эксплуатации клеммы с направляющим конусом и флажком, отмечающим место ввода проводника.

Удобно, если поверхность клеммы подходит для маркировки. Порой она необходима для дальнейшей эксплуатации соединения.

Эти простые и в то же время надежные устройства уверенно вытесняют другие способы коммутации

«Ножны»

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.

Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.

Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.

При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Как пользоваться клеммами

Рассмотрим, какие бывают клеммы Wago, как пользоваться различными их видами. Все их разновидности можно разделить на два вида – неразъемные и разъемные.

Рассматривая неразъемные клеммы Wago, как пользоваться, учить никого не придется. Достаточно только вставить провод в клемму – и все. Монолитный провод (многожильные этим способом соединять нельзя) попадает под пружину, которая его зажимает и не дает выдвинуться обратно. Можно, конечно, выкрутить его обратно, но клемму второй раз использовать будет уже нельзя.

Неразъемные клеммники Wago технические характеристики имеют очень простые: в них могут различаться диаметры и количество соединяемых между собой проводников. Для улучшения контакта и защиты есть модели клеммников, заполненные токопроводящей пастой. Такие клеммники Wago отзывы вызывают буквально восторженные: вставил провод в одно движение и забыл навсегда!

Рассмотрим разъемные клеммники Wago: как пользоваться, тоже понятно с первого взгляда. Над каждым контактом находится оранжевого цвета рычажок. Если его отжать, можно вставить проводник, причем как монолитный, так и многожильный. Опускание рычажка приводит в действие зажимающую контакт пружину.

Итак, если перед вами соединительная клемма Wago, как пользоваться, ясно без инструкций: отжать рычажок, вставить провод, опустить рычажок. Соединение готово.

Распространенная проблема: как соединить алюминиевый и медный провод

С такой задачей часто сталкиваются жители домов советской постройки. В то время практически вся проводка выполнялась с помощью алюминиевых жил. Современные электрики в основном используют медный провод. Как соединить алюминиевый провод с медным? Есть скептики, которые утверждают, что такое соединение невозможно. Не стоит им верить. Если грамотно использовать методики, которые мы приведем ниже, коммутация будет надежной и долговечной.

Как уже говорилось, обычная скрутка для такого соединения не подойдет. Контакт меди и алюминия сильно греется и может повредить изоляционный слой.

Вариант 1 – болтовое крепление

Это простой и доступный метод, для которого используют стальные гайку, болт и шайбы. Из-за внушительных габаритов такого крепежа его вряд ли получится разместить в современной небольшой распредкоробке. Но зато подобная коммутация позволяет объединить проводку не только из разного металла, но и с разным сечением. Подобные соединения легко разбирать и собирать при необходимости.

Видео рекомендации по болтовому соединению:

Вариант 2 – соединение «орех»

Название такого соединения придумали электрики из-за внешнего сходства. Для крепежа используют специальную обжимку, которая продается в магазинах электротоваров. Устройство представляет собой две плашки с пазами для проводников. После фиксации жил плашки обматываются изолентой.

На практике это выглядит так:

Вариант 3 – клеммный коммутатор

Простой в установке и надежный вариант соединения. Колодку подбирают в соответствии с сечением проводов. Зубчатые крепежи обеспечивают надежную фиксацию жил. Нужно помнить, что алюминий не любит винтового соединения, так что придется периодически проверять контакт, не дожидаясь его ослабления.

Рекомендации по установке коммутатора:
