Как правильно работать обжимными клещами

Процесс опрессовки кабеля при помощи гильзы или наконечника интуитивно прост. Провод помещают внутрь одного из перечисленных элементов, к которым подводят матрицу клещей, сжимают рукояти и формируют качественный контакт. На практике все намного сложнее, чем кажется. Если вы впервые выполняете обжим проводов, то наверняка соединения будут далеки от идеала. Нередки случаи, когда, казалось, внешне хорошо сделанный контакт со временем ухудшался.

Если не выдерживается форма клемм

Причиной этого могут быть неправильные настройки при сдавливании двух губок матрицы. Прилагаемые усилия и форма подбираются в зависимости от обжимаемого провода и наконечников. Именно поэтому, как писалось выше, под рукой должно быть два и более инструмента, чтобы не иметь необходимости постоянно изменять настройки пружины под разные кабели и гильзы.

Также обратите внимание на важное требование, в соответствии с которым нужно правильно разместить наконечники П-образного сечения. Определенный перекос детали может выходить за пределы зоны погрешности

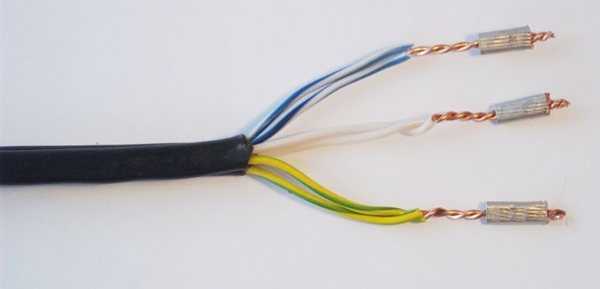

Скручивание многопроволочных жил перед обжимкой

Опытные электрики, часто выполнявшие пайку и скрутку проводов, могут иметь привычку делать это даже перед процессом опрессовки. Это действие категорически запрещено при обжиме многопроволочных наконечников. Справедливость данного условия проверить очень просто: перекрестите друг с другом два многожильных провода, затем сожмите их плоскогубцами. Вы заметите, как деформируется проволока, будет перебита, поэтому электрическая связь на токоведущей жиле уменьшится.

Без скрутки проволока будет расположена параллельно, а в случае деформации жилы заполнят пустоты, при этом не произойдет передавливание.

Подводя итог, хочется вспомнить простое правило: для каждой работы необходим свой инструмент. Это обобщенное понятие, но в случае с пресс-клещами все намного сложнее. Если нет желания постоянно перенастраивать пружину, что делать очень непросто, то отдельный прибор подбирается в зависимости от типа обжимаемого провода. Окончательный выбор, какой инструмент покупать и сколько разновидностей использовать, сделайте в зависимости от количества ежедневной работы, связанной с опрессовкой.

Правила работы с изолированными наконечниками

обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!. изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила

В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру

соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

Инструмент для установки

Кабельные наконечники держатся на проводе за счет силы упругости. В трубку заводятся оголенные проводники, обжимаются. Обжим наконечников для проводов происходит при помощи пресс-клещей, которые называют еще кримпер. Часто можно услышать название «обжимник». Пресс-клещи могут быть механическими и пневматическими.

Пресс-клещи КВТ ПКВк-16у (74594). Предназначены для втулочных наконечников НШВ и НШВИ от 0,25 мм² до 16 мм² и НШВИ2 от 0,5 мм² до 6 мм²

В быту однозначно применяют механические, так как пневматика — слишком дорогое удовольствие. Заметим, что выбрать даже механический обжимник непросто. Разброс цен от нескольких сотен рублей до пятнадцати—двадцати тысяч. Понятное дело, что для дома не нужны слишком дорогие модели. В то же время необходимо чтобы они могли обжимать наиболее распространенные диаметры проводников. Поэтому в первую очередь смотрим, с какими сечениями проводов работает инструмент. Обычно градация идет такая: от 0,25 мм² до 6 мм², далее — от 6 мм² до 16 мм². Но можно найти и модели с более широким «захватом» — от 0,5 мм² до 10 мм². Вот этот инструмент для домашнего электрика как находка. Больше чем 10 квадратов провода в домашней проводке используют очень редко.

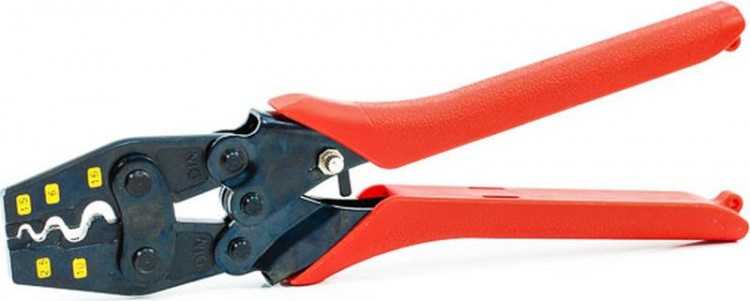

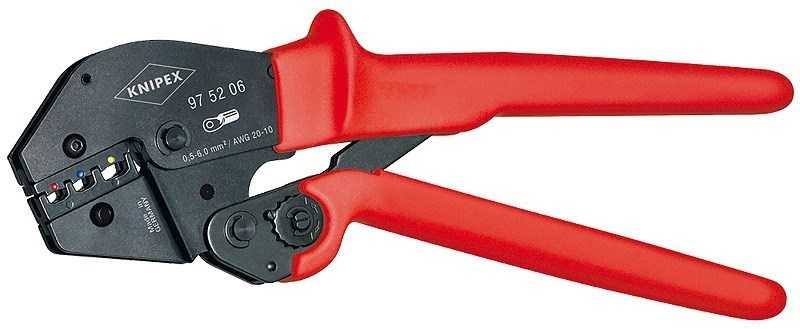

Два самых распространенных типа клещей для опрессовки наконечников

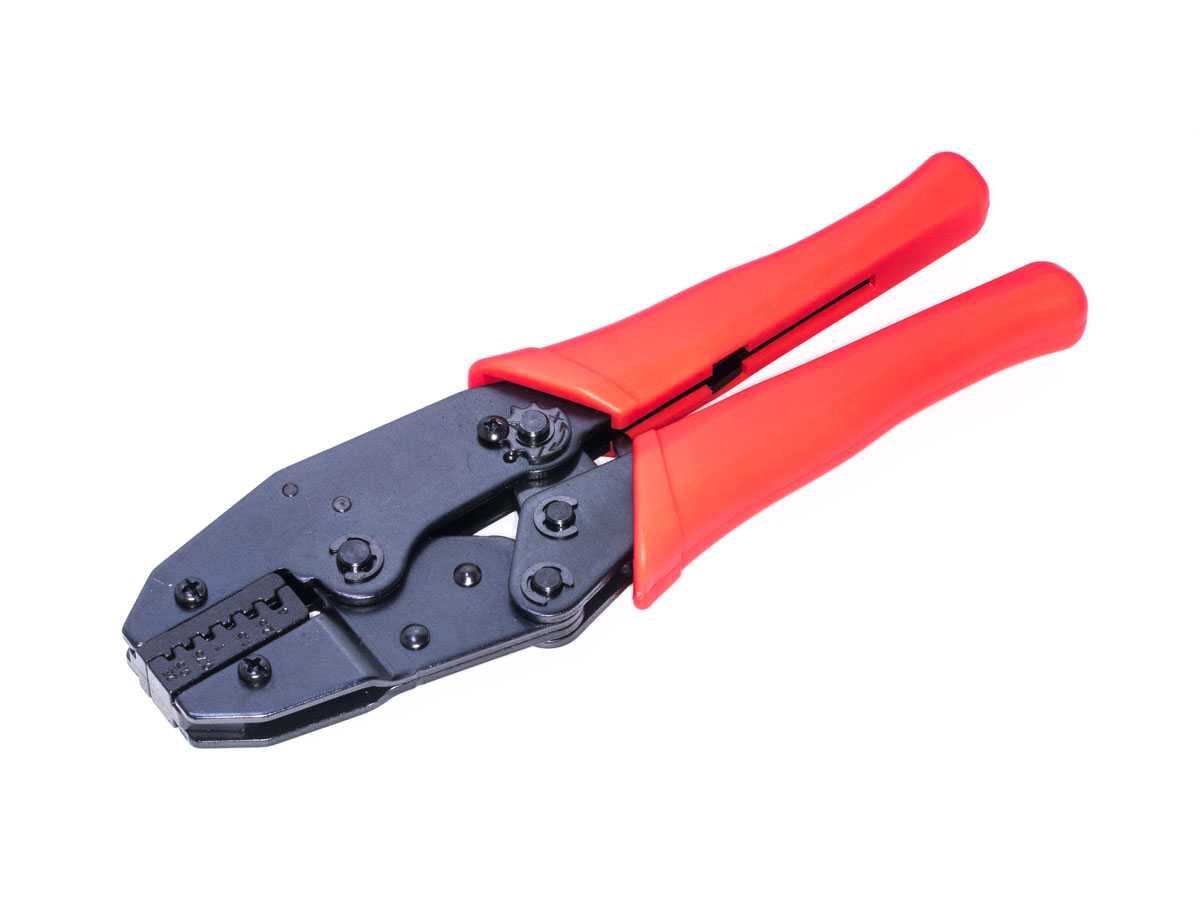

Механические клещи для обжима втулочных (гильзовых) наконечников популярны двух видов: с пружиной или со сменными плашками. Пружинные, в свою очередь, могут делать обжим в виде четырехугольника или шестигранника. У моделей со съемными плашками их вообще может быть великое множество — под разные типы наконечников. Шестигранные хороши с наконечниками импортного производства, в виде четырехугольника хорошо обжимают отечественные.

Форма плашки выбирается под тип устанавливаемого наконечника

Выбирать пресс-клещи для обжима наконечников надо по размеру проводов, с которыми будете работать. Обычно этот параметр указывается прямо в названии, так как именно он во много определяющий.

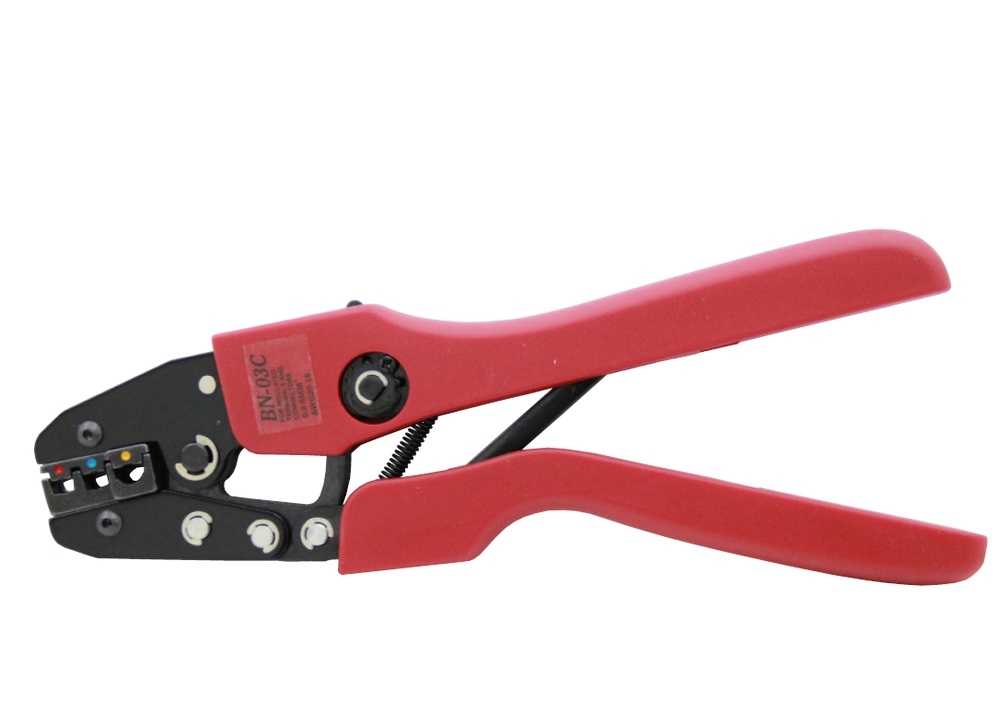

Ручные пресс клещи

Как пример возьмем ручные ПК-16 – пресс-клещи, производимые заводом КВТ. Данный инструмент прост по конструкции, качественный, практичный, удобный и к тому же имеет сравнительно низкую стоимость. Он предназначен для опрессовки кабельных гильз и наконечников в самом популярном как в быту, так и на малых производствах диапазоне сечений – 1,5-16мм2.

Общая длина пресс-клещей ПК-16 КВТ – 280мм, вес – 470 г. Рабочая часть инструмента состоит из профилированных пятипозиционных прессующих губок.

Каждая из позиций рассчитана на определенный размер гильз (1,5; 2,0; 6; 10 и 16 мм2). Рукоятки пресс-клещей стальные, достаточно длинные, за счет чего нужны меньшие усилия для их сжатия. На концы рукояток надеты прочно зафиксированные пластиковые накладки. В рукоятки вмонтирован храповый механизм, обеспечивающий полный цикл опрессовки: губки инструмента не разожмутся до тех пор, пока полностью не завершится обжим и не сожмутся повторно, пока полностью не раскроются. В случае когда не получается дожать гильзу полностью, можно воспользоваться винтом для экстренной разблокировки матрицы. Если вам будет интересно, тогда читайте про электроизмерительные клещи.

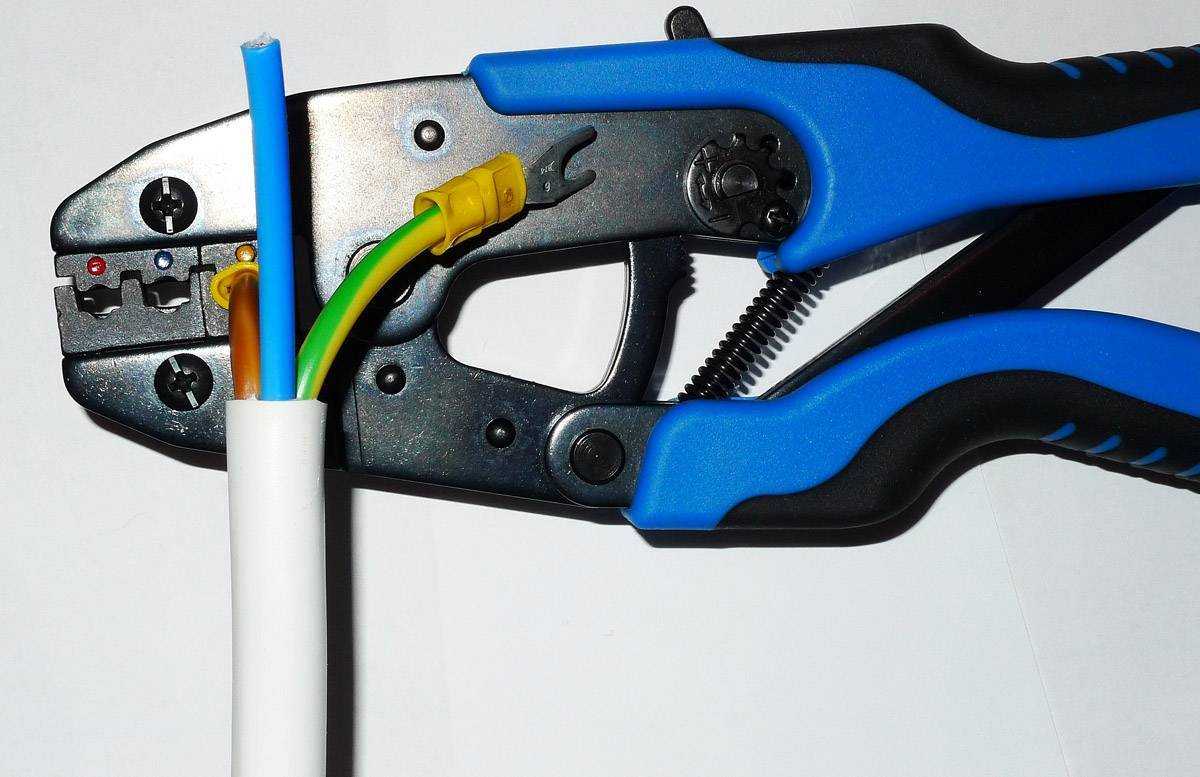

Чтобы выполнить опрессовку, используя пресс-клещи ПК-16 КВТ необходимо:

снять изоляцию с концов проводов на необходимую длину и надеть на них гильзу (при этом диаметр гильзы должен быть равен сумме сечений соединяемых проводов);
вкладываем гильзу в соответствующую по размеру позицию прессующих губок клещей и плавно сводим рукоятки до срабатывания храпового механизма;
обрезаем лишний провод, обматываем гильзу изоляционной лентой или надеваем термоусадочную трубку.

Инструменты, предназначенные для опрессовки, работают по одному и тому же принципу. Отличие может состоять в возможности опрессовывания гильз того или иного размера, а также наличии либо отсутствии дополнительных функций.

Ручные пресс-клещи ПК-16 – недорогой профессиональный инструмент хорошего качества, без каких-либо дополнительных функций.

Как соединить электрические провода наконечниками

Ещё один способ — это использование наконечников. Наконечник похож на кусочек трубки, разрезанной и развёрнутой в плоскость с одной стороны. В плоской части просверлено отверстие для болта. Наконечники позволяют соединять кабеля любого диаметра в любом сочетании. При необходимости соединить медный кабель с алюминиевым используют специальные наконечники, у которых одна часть медная, а другая алюминиевая. Также возможен вариант, при котором между наконечниками прокладывается шайба, латунная или медная лужёная.

Наконечник напрессовывается на кабель с помощью опрессователя, аналогично тому, как соединяются провода с помощью опрессовки.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля. Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон

Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

внутрь манжета устанавливается сразу два провода;
выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Как правильно делать опрессовку проводов и кабелей

Перед тем, как приступить к обжатию, необходимо прочитать инструкцию по выполнению всех работ с соблюдением техники безопасности:

Избавить кабель от изоляции на 2-3 сантиметра с обеих сторон;
Зачистить жилки до блеска в местах без изоляции наждачной бумагой;
При алюминиевом составе жилок на нести на них пасту, а если медные, то вазелин;
Если прессовка выполняется с одной стороны, то провода раскладываются параллельно, после чего накидывается гильза. Если прессовка двухсторонняя, то жилки заводятся в трубку с противоположных концов;
Обжать гильзу клещами и обтереть тряпкой, с нанесенным бензином или растворителем.

Обжатый провод

Пресс клещи CTB

В набор CTB входят:

сами пресс клещи
пять нумерованных матриц
пластиковый кейс

Пресс клещи имеют механизм быстрого съема и замены матриц.

Имейте в виду, что любая матрица, как и любая деталь, имеет свойство приработки. И при первых нескольких десятках циклов обжатия, вполне возможно, что наконечник может закусывать.

Иногда застревание бывает такое, что выскакивает матрица из своего быстросъемного механизма. Это вовсе не говорит о некачественном инструменте, и со временем после приработки вы забудете о таком неудобстве.

Пресс клещи СТВ изготовлены из качественной стали. Снабжены храповым механизмом, который обеспечивает полный цикл обжатия. Есть также звездочка, с помощью которой можно регулировать прижимное усилие.

В верхней части расположен рычаг позволяющий разблокировать инструмент из любого положения.
Если вы неправильно выбрали размер матрицы и начали обжим, пресс клещи могут не дойти до самого конца, тем самым, заблокировав ручки в промежуточном положении. Здесь как раз таки и понадобится рычаг разблокировки.

Рукоятки выполнены удлиненной формы, чтобы было удобно производить обжатие двумя руками. При относительно больших сечениях и большом объеме работ это очень выручает.

По сравнению с другими производителями заметную роль играет небольшой угол развода ручек кримперов КВТ. У других моделей чтобы выполнить обхват, порой нужно иметь не руки, а большие лапищи. Небольшой угол разводки позволяет пользоваться инструментом с гораздо большим удобством и комфортом.

Опрессовка вручную: порядок действий и правила использования инструмента

Для соединения трубы и фитинга методом опрессовки необходимо выполнить следующие действия.

Отмерить от бухты металлопластиковой трубы мерный отрезок. Причем длину отрезка можно промерить как рулеткой, так и при помощи мерных отметок на внешней поверхности изделия. И, разумеется, при промере следует добавить немного длины на напуск.

Отрезать мерную часть, используя ножницы для резки металлопластиковых труб. Причем нижний край ножниц гильотинного типа при резке держат параллельно поверхности трубы, слегка вдавливая в нее. Именно так можно добиться идеального среза, расположенного под углом 90 градусов к центральной оси трубопровода.

Откалибровать обрезанные торцы трубы, используя для этих целей специальный инструмент – калибратор, которые не только выравнивает форму среза, но и снимает внутреннюю фаску с торца трубы. Надеть на трубу обжимную гильзу, снятую с торца фитинга. Вставить в срез штуцер фитинга и плотно прижать торец трубы к торцу соединительного элемента.

Далее следует отконтролировать положение трубы в гильзе, используя для этого круглый вырез на краю гильзы. Кроме того, поверх места контакта находится полупрозрачное монтажное кольцо, сквозь которое можно разглядеть место контакта торцов трубы и фитинга. Далее нужно задействовать инструмент для опрессовки металлопластиковых труб – пресс ключ и обжать место контакта.

Как пользоваться пресс клещами?

Для понимания сути процесса обжатия пресс — фитинга, рассмотрим последний пункт этой инструкции более подробно.

Общие правила использования данного инструмента выглядят следующим образом.

Пресс клещи кладут на стол, раздвинув рукояти на 180 градусов. Верхнюю часть обоймы клещей отсоединяют от нижней и вставляют в нее верхнюю половину пресс вкладыша, который должен соответствовать размеру трубы. В нижнюю часть разъемной обоймы вставляют, соответственно, нижнюю половину пресс вкладыша. После чего обойма ключа защелкивается.

В уже монолитную обойму клещей помещают собранный узел, состоящий из трубы и фитинга. Причем гильза пресс фитинга должна располагаться внутри пресс вкладыша.

После инсталляции трубы в обойму, рукояти ключа сдвигают навстречу друг к другу, до упора.

Почему именно опрессовка

Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.

Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.

Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:

кольцевые (НКИ).
вилочные (НВИ).
штыревые круглые (НШКИ).
плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
ответвители прокалывающего типа (ОВ).

Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.

И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.

Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.

При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять деталь, чтобы переставить в другое место не получится.

В итоге вы, освоив установку гильз и наконечников, получите возможность быстро восстановить нужное соединение, без проблем осуществить ремонт, а также соединение, которое, по сути, в ремонте не будет нуждаться много лет.

Как правильно использовать

Сперва нужно очистить жилы от изоляционного слоя, а затем немного скрутить их руками или плоскогубцами. Втулка же подбирается по сечению провода, чтобы его жилы легко входили в гнездо. Далее берут пресс-клещи и спрессовывают наконечник, располагая его в том положении, которое определено для конкретного цвета и характеристик НШВИ. Потренироваться можно на ненужном куске кабеля. Необходимо достаточно крепко сжимать наконечник, но не сильно, чтобы не повредить кабель.

Пресс-клещи для НШВИ

Таким образом, было разобрано, что такое штырьковый НШВИ наконечник, для чего он используется и как его обжимать. Это достаточно универсальный расходник, который подходит для различных типов проводов, но чаще всего его используют для медных.

Приемы работы

При использовании наконечников НШВИ стоит учесть следующее:

ЦВЕТ «ЮБКИ». Изделия показывает сечение коннектора. У нас, как правило, применяется стандарт КВТ, для которого характерно следующее:

Черный — 1,5 кв. мм;
Синий — 2,5 кв. мм;
Серый — 4 кв. мм;
Желтый — 6 кв. мм;
Красный — 10 кв. мм.

Стоит отметить, что товары из магазинов отклоняются от стандарта. При этом размер изделия и цвет никак не соответствуют КВТ. Минус — в низком качестве и быстром разрушении

Вот почему при выборе стоит обратить внимание на цвет «юбки» и ее соответствие сечению

УПАКОВКА. Как правило, НШВИ под опрессовку идут в пачках по сто изделий, которые пакуются по пять штук в более объемную упаковку. Поштучно приобрести такой товар не получится.

Если требуется подключить два кабеля, не стоит «изобретать велосипед». В продаже имеются коннекторы НШВИ-2 такого же типа монтажа. К примеру, если вы покупаете изделие на четыре кв. мм, оно легко принимает два провода на 4 кв. мм.

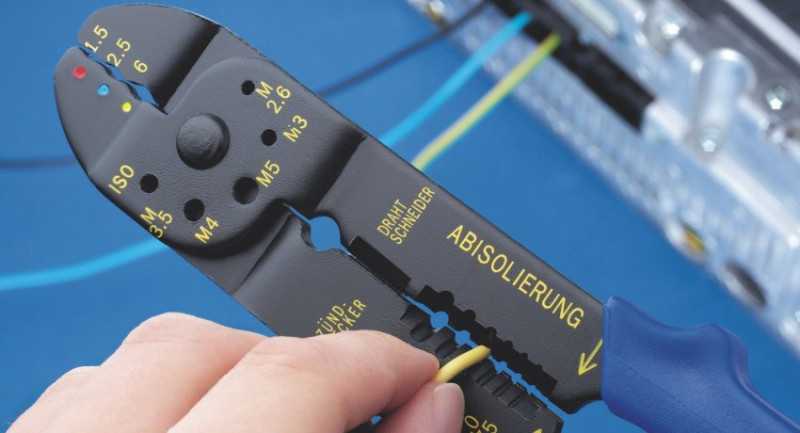

Особенности обжимных клещей

Пресс-клещи различаются по размерам и форме матрицы, но имеют общее предназначение. Используют инструмент для закрепления нескольких проводников друг с другом или подготовки пучка токоведущих жил для последующей коммутации с клеммами на электрических приборах.

Именно это способствовало тому, что несколько десятилетий назад, когда не было кабельных наконечников, для монтажа силовой электрической проводки использовали исключительно одножильные провода. С появлением пресс-клещей все существенно изменилось.

Несмотря на рекомендацию по применению одножильного кабеля в силовой проводке, многожильные провода эксплуатировали и опрессовывали. Вместо клещей тогда (и сейчас) операция осуществлялась при помощи мощного пресса, создающего требуемое усилие. Принцип действия пресса напоминает автомобильный домкрат, а большинство моделей оборудования оснащено гидравлическим приводом. Сегодня громоздкие устройства применяют для качественной опрессовки толстого силового кабеля.

Процесс опрессовки до банальности прост: на конец зачищенного кабеля надевают специальную втулку, которая помещается в клещи для обжима с последующей фиксацией. Вспомните сетевой кабель, который вставляют в заднее гнездо системного блока: его обжимают при помощи пресс-клещей, а в роли втулки выступает прозрачный наконечник RJ45. Это не единственный возможный вариант: существуют двусторонние втулки, с обеих сторон которых вставляют концы разных кабелей. В результате имеем более качественную и надежную альтернативу обычным скруткам или пайке проводов.

Выполнение обжима наконечников проводов своими руками

Теоретически обжимка проводов не является сложным процессом. Наличие инструмента, соответствующих расходников и некоторые физические усилия – все, что необходимо. В реальности соединения могут оставлять желать лучшего, а иногда приходится даже повторять процедуру. Данная последовательность действий при обжимке проводов будет полезна тем, кто готов выполнить оконечивание своими руками:

Необходимо провести обработку кабеля, снять изоляцию при помощи специального устройства, оставив запас 0,3 – 0,5 см. Если зачистка все же делалась ножом, следует убедиться, что жила не задета. При обнаружении повреждений участок придется удалить.
Надеть на провод кусок термоизоляционной оплетки. Открытую часть протереть спиртом, обезжирить и нанести на нее специальную пасту.
Установить в матрице нужный размер сечения и вид наконечника. Наконечник ввести до конца.
Жилы кабеля в расправленном состоянии следует до упора заложить в наконечник.
Произвести нажатие на ручки кримпера. После характерного щелчка обжатие можно считать завершенным. Рукоятки должны вернуться в исходное положение.
Отрезок оплетки возвратить в место соединения, прогреть его строительным феном.

Выполнение обжима наконечников проводов выполняется в определенной последовательности

Бытует мнение (а некоторые так и поступают), что выполнить обжим несложно и без специальных инструментов, используя обыкновенные плоскогубцы. В определенной степени это допустимо, но только для проводов небольшого сечения и при необходимости сделать временное соединение. Плотное прилегание наконечников к жиле можно обеспечить только матрицей. И тогда исключается попадание воздуха, воды, окисление металла, соединение функционирует долго и надежно.

Процесс опрессовки

Для того чтобы выполнять опрессовку наконечников и гильз при помощи обжимных клещей, не требуются специальные знания и навыки, для этого достаточно ознакомиться с теоретической информацией на данную тему и хотя бы один раз попробовать самостоятельно выполнить такую процедуру. Итак, чтобы выполнить качественный контакт, необходимо воспользоваться следующим алгоритмом:

Надо освободить конец кабеля или провода от изоляции на длину примерно 1-1,5 см, для чего можно воспользоваться обжимными клещами соответствующей конструкции. На их нижней рабочей губке имеется полукруглая ложбинка, в которую укладывается провод, а на верхней — лезвие, осуществляющее надрез слоя изоляции на требуемую глубину. Процесс снятия изоляции выглядит следующим образом: после того как провод уложен в ложбинку, губки сводят и делают обжимными клещами несколько оборотов вокруг провода, в результате чего изоляция на нем надрезается. Затем ее можно легко снять. После того как жилы электрического кабеля или провода освобождены от изоляции, их необходимо поместить во внутреннюю полость кабельного наконечника или соединительной трубки

Очень важно, чтобы контактный элемент был правильно подобран по диаметру внутреннего отверстия. Жилы проводника должны входить в полость такого контактного элемента плотно, тогда обжатие будет выполнено качественно

Контактный элемент, в который уже вставлены очищенные от изоляции жилы провода, укладывают в соответствующее рабочее гнездо обжимных клещей. После этого необходимо плавно свести ручки инструмента до момента срабатывания храпового механизма.

Процесс опрессовки медного наконечника

Зачищаем изоляцию Вставляем провод в наконечник Кладем наконечник в рабочую зону Сдавливаем рукоятки пресс-клещей Получаем опрессованный наконечник Номер рабочей зоны с обратной строны

Многие домашние мастера, ранее никогда не сталкивавшиеся с электромонтажными работами, задаются вопросом о том, как обжать наконечники для проводов без инструмента. Если под рукой нет обжимных клещей, можно использовать простейшие инструменты, такие как пассатижи, молоток или даже зубило, но только в крайнем случае. Дело в том, что при этом может повредиться как кабельный наконечник или соединительная гильза, так и проводник, на который они устанавливаются. Кроме того, использование неспециализированных инструментов вместо обжимных клещей не дает гарантии получения качественного и надежного контакта проводника с наконечником или гильзой.
