Монтаж греющего кабеля для обогрева труб внутри и снаружи

Назначение подогревающего кабеля

Бытует мнение, что при эксплуатации водопроводной системы можно обойтись без ее подогрева. Достаточно только иметь информацию относительно уровня промерзания грунта в месте расположения объекта недвижимости, и на основании этих данных выкопать траншею требуемой глубины.

Обычно эта величина составляет 150 – 170 сантиметров. Трубы, проложенные на данной глубине и соответствующим способом утепленные, не замерзают, поскольку грунт вокруг них имеет плюсовую температуру.

Но далеко не всегда температурный режим превышает ноль градусов. На участках, расположенных поблизости от водоемов часто можно наблюдать залегание грунтовых вод на небольшой глубине. А это означает, что при таянии снежных масс или во время половодья, коммуникации окажутся затопленными, в результате чего их функциональные свойства ухудшатся.

Иногда, когда на улице суровая зима, даже заглубленные участки начинают промерзать. Поскольку проживать в доме без подачи воды в автоматическом режиме становится некомфортно, а иногда и вовсе невозможно, хозяевам приходится оплачивать дорогостоящие аварийные работы.

Но, если трубопровод закопать на полметра и выполнить подключение греющего кабеля, обеспечив ему теплоизоляцию, не возникнет необходимости рыть глубокие канавы. Не следует забывать и о наличии критических зон, особо подверженных влиянию холодного воздуха – это места входа труб в дом.

Если строение возведено на свайно-винтовом фундаменте, тогда под ним проходит открытый участок водоснабжающей коммуникации, который легко утепляется путем прокладки подогревающего кабеля.

Конструкция

Электрический ленточный, представляет собой кабель, который можно протянуть внутри трубы. Нагревательный кабель имеет в своем сечении следующие элементы:

• Проводник из металла
• Нагревательный кабель покрыт термостойкой изоляцией из поливинилхлорида (ПВХ)
• внутренний изоляционный слой покрыт фторопластовым защитным покрытием.
• Все проводники покрыты экраном из медной сетки.
• Последний, внешний слой изоляции нагревателя также выполнен из термостойкого ПВХ-покрытия.

Внешний изоляционный слой на греющем кабеле обладает следующими свойствами. Он не только устойчив к влаге и высоким температурам, но и полностью устойчив к агрессивным химическим средам.

Кроме того, греющий кабель для протяжки внутри водопроводных труб изготовлен из материалов, состав которых одобрен для использования в пищевой промышленности. Поэтому его можно устанавливать в трубах для питьевой воды.

Также, нагревательный кабель, часто, оснащен регулятором температуры, благодаря этому он является саморегулирующимся и позволяет устанавливать собственную температуру.

Это позволяет контролировать температуру внутри установки без вмешательства человека. Если температура превысит установленные значения, автоматический регулятор отключит систему. Эти особенности устройства предотвращают перегрев и экономят потребление энергии.

Греющий кабель для установки внутри трубы имеет следующие преимущества:

• Надежная работа
• Высокая безопасность.
• Нагревательный кабель можно использовать как в помещении, так и на улице
• Простота установки и эксплуатации.
• Возможность экономии энергии за счет автоматизации

Пожалуй, единственным недостатком этих нагревательных приборов является их зависимость от электроэнергии. По этим причинам целесообразно устанавливать дополнительные источники.

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

• Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
• Трубопровод обязательно нужно делать теплоизолированным.
• В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
• Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
• Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Прокладка и подключение

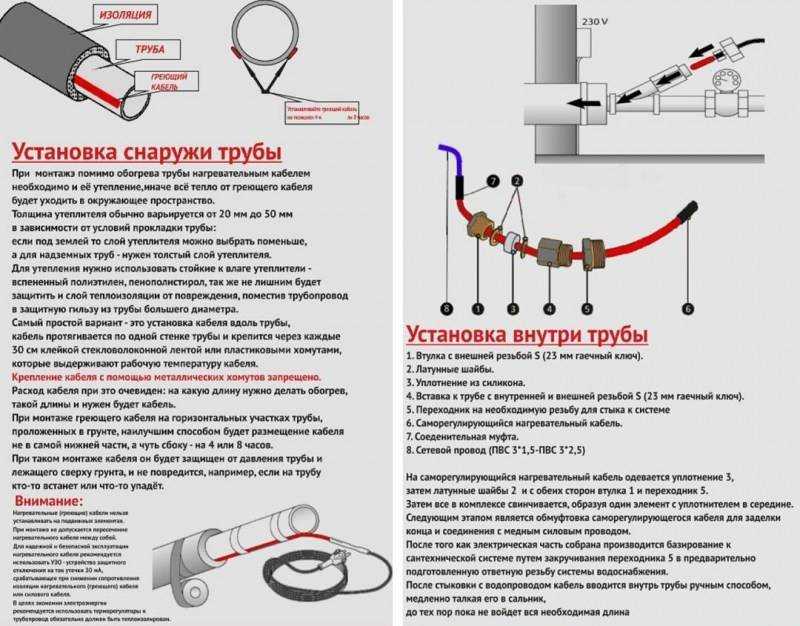

Монтаж греющего кабеля может осуществляться двумя способами – наружным и внутренним. В первом случае происходит монтаж вдоль трубы (изделие может крепиться изолентой или обматываться вокруг водопровода), во втором – прокладывается внутрь.

Скрытая укладка внутри трубы

Внутренний монтаж подойдет не всем трубам

Важно, чтобы диаметр водопровода был не ниже 40 мм. При меньшей величине из-за своих габаритов кабель будет препятствовать свободному потоку воды. Также сложно разместить обогрев чересчур протяженной трассы

Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров

Также сложно разместить обогрев чересчур протяженной трассы. Поэтому саморегулирующийся кабель подойдет для участков длиной несколько метров.

Намного проще выполнять прокладку на вертикальных участках труб, двигаясь сверху вниз. Для выполнения процедуры используют тройник и уплотнительную муфту, которая исключает соскальзывание провода. В некоторых ситуациях внутренняя установка рациональнее наружной.

Разместить провод внутри и подключить к источнику переменного тока – нетрудно. Намного сложнее его собрать. Воспользуйтесь инструкцией с последовательностью действий, описанных ниже:

1. Снимите изоляцию.
2. Расплетите оплетку.
3. Удалите уголок.
4. Подготовьте уплотнительную муфту.
5. Выполните обсадку муфты, используя фен.
6. Склейте концы муфты.
7. Наденьте колпачок.
8. Зачистите герметичный конец.

Открытая наружная укладка

Для выполнения линейного монтажа саморегулирующегося кабеля вдоль трубы потребуется меньше усилий. Провод может фиксироваться к трубе при помощи пластиковых хомутов, способных выдерживать высокие температуры либо стекловолоконной самоклеящейся ленты. Крепежные элементы нужно устанавливать на расстоянии не менее 30 см. Запрещено применять металлические детали. Чтобы высчитать длину провода, не нужно быть математиком: она должна равняться длине трубы, которую планируете обогревать.

Краткая инструкция:

1. Закрепите кабель на трубе.
2. Приклейте алюминиевую ленту или установите хомуты.
3. Установите теплоизоляцию.
4. Зафиксируйте ее на трубе.

Если трубы погружены в грунт, то кабель размещают где-то сбоку, а не сверху или снизу.

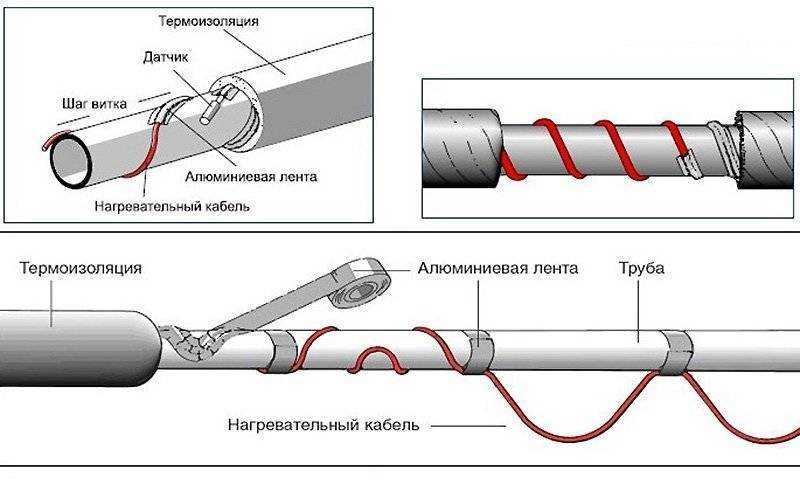

Помимо линейного монтажа, может использоваться спиральный. В таком случае кабель наматывается вокруг трубопровода по всей длине, используется равномерный шаг. Преимущество такого метода – обеспечивается максимальный контакт с поверхностью трубы, недостаток – повышается расход материалов. Вариант уместен для труб среднего или большого сечения, которые используются в канализационных и водосточных системах. Впрочем, он нередко применяется для нагревания обычных водопроводов.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

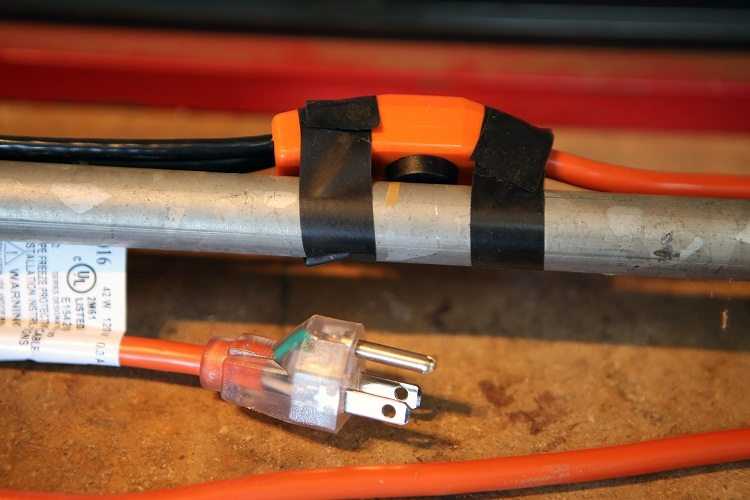

Как закрепить греющий кабель поверх трубы?

При монтаже греющего кабеля снаружи трубопровода следят за тем, чтобы во время эксплуатации не происходило механического повреждения внешней оболочки (перетирания, сжатия, перехода через острые края, растяжения). Электрокабель плотно прикрепляют к трубе с помощью алюминиевой липкой ленты. Строго запрещено использовать вместо алюминиевого скотча пластиковую ленту.

Сначала закрепляют кабель на металлической трубе с помощью отдельных отрезков алюминиевого скотча, расположенных на расстоянии 30 см друг от друга. Затем поверх кабеля пускают тот же алюминиевый скотч по всей длине, чем обеспечивают:

• отсутствие прямого контакта с материалом теплоизоляции;
• прочность крепления к поверхности трубы;
• большую площадь теплоотвода.

Пластиковую трубу рекомендуют перед монтажом нагревательного кабеля оклеивать алюминиевой фольгой или липкой лентой. Это обеспечит равномерность распределения тепла по всей площади поверхности трубы.

Затем, тем же алюминиевым скотчем прикрепляют к трубе муфту, соединяющую нагревательную секцию с подводящим проводом, снабженным вилкой. Датчик терморегулятора располагают на равном расстоянии от проходящих линий кабеля, закрепляя алюминиевой липкой лентой.

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

Варианты монтажа греющего кабеля саморегулирующегося для обогрева труб

Для установки обогревающего кабеля для водопровода (саморегулирующегося) есть два основных варианта:

• Наружное закрепление;
• Размещение внутри трубы.

Рассмотрим каждый вариант более подробно.

Наружное закрепление обогревателя труб

Для закрепления снаружи также можно использовать два способа:

Линейный;

Линейное размещение

По спирали.

В первом случае вам потребуется столько же кабеля по длине вашей трубы. Обычно этот метод выбирают для труб с небольшим диаметром. Во втором случае ветку коммуникации обматывают проводом обогревающим, распределяя тепло равномерно со всех сторон.

Внутреннее подключение

Если вы планируете помещать систему обогрева внутрь, то не забудьте обмотать провод дополнительным слоем алюминиевого скотча, а также выбирая модель, обращайте внимание, на ее допуск к контакту с продуктами питания. Ввод в систему водопровода

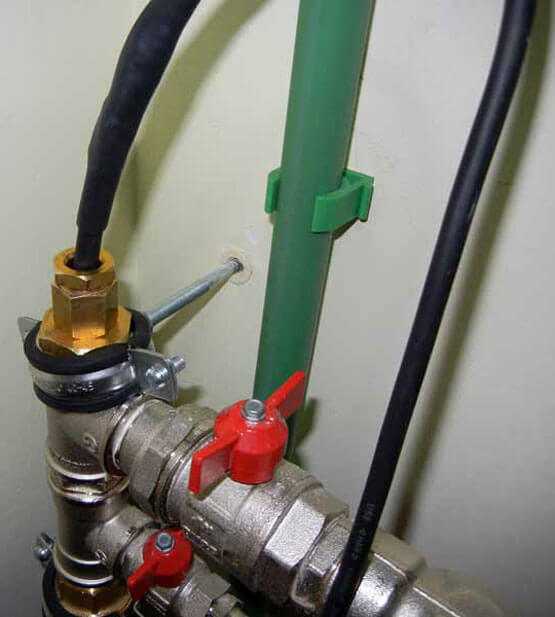

Ввод в систему водопровода

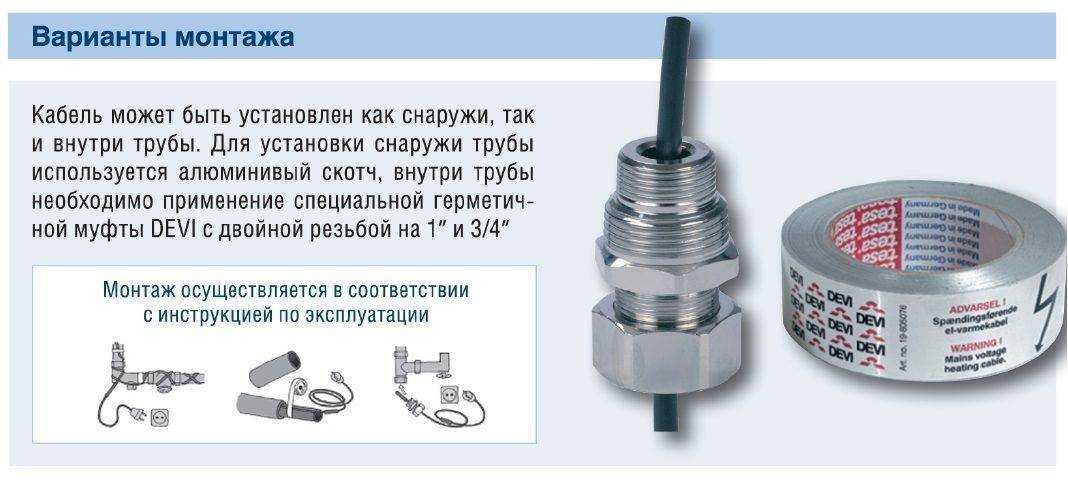

Следует вводить кабель при помощи сальника. Такой вариант не требует фиксации, однако, если вы будете подводить обогрев снизу, то лучше все же закрепить провод.

Способы монтажа греющего кабеля

Установке обогревающего кабеля проводится наружным или внутренним способом. Для каждого способа установки используется определённый вид провода. Некоторые предназначены только для внутренней укладки или наружной. Каким способом устанавливается греющий элемент в водопровод, указывается в технических характеристиках.

Укладка внутри трубы

Установка нагревающего элемента внутри трубы рекомендуется, если нет других вариантов укладки снаружи. Обычно когда водопровод находится в недоступных местах.

Чтобы установить гибкий обогреватель внутри, он должен отвечать таким требованиям:

• оболочка должна быть без повреждений, и выделения вредных веществ;
• степень электрической защиты не ниже IP68;
• герметичная установка оконечной муфты.

Место перехода в электрический шнур, а также муфта не должны находиться в трубе. Провод не фиксируется, он просто заправляется внутрь.

Положительные стороны этого способа в том, что при прямом контакте с водой меньше затрачивается электроэнергии на обогрев водопровода, и менее проблемный в установке. Не требует никаких специальных креплений, при ремонте его нужно просто вытянуть из тройника, не разрывая землю. Не требуется раскрывать специальные конструкции и утеплители.

Есть недостатки внутреннего способа:

• свободного места в трубе становится меньше;
• элемент постепенно обрастает налётом, и проход в водопроводе быстрее засоряется.

Схема прокладки провода внутрь трубы

Такой способ укладки можно использовать только в прямолинейных и не сильно изогнутых водопроводах. Проводить греющий элемент через тройники запрещается, и через запорную арматуру.

Пошаговая установка:

1. сначала на кабель одевается сальниковый узел;
2. в предназначенном месте ставится тройник, через него будет вводиться гибкий обогреватель;
3. далее, он просовывается до нужного места в водопроводе, где часто перемерзает вода;
4. после установки закручивается сальниковый узел, его необходимо герметизировать.

Наружный монтаж

Наружный монтаж кабеля

Перед установкой греющего кабеля необходимо подготовить трубы. Очистить их от пыли и грязи, избавиться от ржавчины, следов от сварки. Чтоб на поверхности не осталось никаких неровностей. Потому что должен плотно прилегать к стенкам труб и при установке не повредился. Фиксируется на чистом металле через каждые 30 см, и не реже, алюминиевой клейкой лентой или хомутами из пластика.

Если обогреватель при наружном монтаже укладывается в нижней части, то есть в самом холодном месте, то необходимо хорошо фиксировать. Чтобы предотвратить сползание или вовсе провод может отклеиться. Если устанавливается несколько проводов, то большая их часть должна быть снизу. И находиться на расстоянии друг от друга, если это резистивные модели. Ни в коем случае не допускать пресечений греющих проводов. Ещё один способ монтажа, установка в виде спирали. Но монтаж нужно проводить очень аккуратно, они не любят резких или частых изгибов.

Установка спиралью может проводиться двумя способами:

1. нужно постепенно разматывать муфту и обводить вокруг трубы водопровода;
2. закреплять гибкий обогреватель с провисанием при помощи алюминиевого скотча;
3. после обкрутить их вокруг трубы и закрепить специальной металлизированной лентой.

Если предполагается обогревать водопровод из пластиковых труб, тогда сначала нужно место, где будет крепиться нить, проклеить алюминиевой клейкой лентой, для улучшения теплопроводности, а после можно начинать крепить греющий кабель.

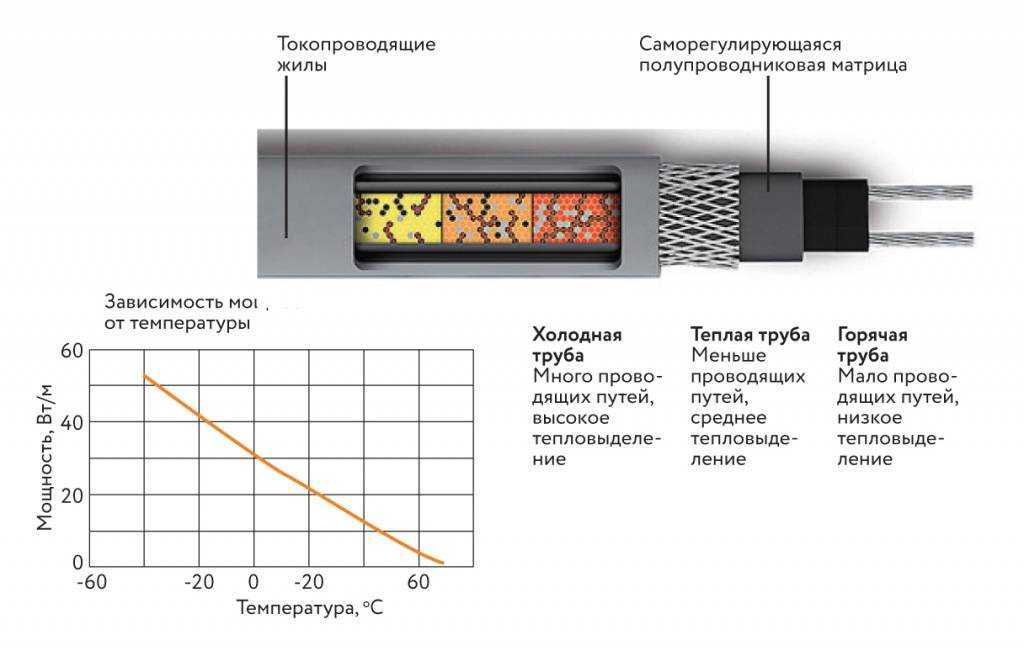

Принцип действия и область применения

Главным отличием саморегулирующегося провода от кабелей резистивного и зонального принципа действия является конструкция.

Резистивное изделие функционирует по принципу кипятильника, поэтому укорачивать его запрещено. В данном случае проводники и есть нагревательные элементы.

Зональный греющий провод возможно разрезать на части, поскольку его конструкция подразумевает размещение параллельных жил. Между жилами размещен нагревательный элемент, состоящий из проволоки с высоким сопротивлением. На определенных участках проволока соприкасается с токоведущей жилой, благодаря чему обеспечивается нагрев на конкретном участке цепи.

Что касается саморегулирующегося кабеля, то он отличается от двух предыдущих наличием полимерной матрицы. Под оплеткой и защитными экранами спрятаны основные элементы – две токоведущие жилы из меди и греющая матрица. При рассмотрении последней вы обнаружите обычный полиэтилен. На самом деле данное устройство позволило создать уникальные и современные греющие элементы. Матрица представляет собой полупроводник, меняющий свойства в зависимости от конкретной температуры воздуха.

Пример с теплыми полами

Из саморегулирующихся кабелей можно организовать теплые полы. В ванной комнате температура пола будет ниже, поскольку в остальных помещениях обычно установлено отопительное оборудование. Понижает «градус» и то, что пол в ванной или туалете обычно делают из керамической плитки, являющейся «холодным» строительным материалом. На этом разнос температуры не ограничивается: в одном конце помещения она может быть выше, в другом, которое находится ближе к окнам – ниже.

Саморегулирующийся провод исключает необходимость использования подобных элементов. Вы можете расположить его по всей поверхности пола, при этом полимерная матрица самостоятельно позаботится о том, чтобы создать равномерно нагретую поверхность пола. Простой, но понятный пример: вы пришли домой с улицы и оставили на конкретном участке пола промокшую насквозь обувь. Саморегулирующийся кабель зафиксирует похолодание и начнет обогревать данный участок сильнее остальных. Происходить это будет до тех пор, пока ваши ботинки не обогреются до необходимой температуры. И на улицу вы пойдете уже в теплой обуви! Если ботинок нет, то кабель не нагревается так сильно, а значит, происходит экономия электроэнергии.

Пример с водопроводом

Чтобы исключить промерзание воды в сильные холода, саморегулирующийся кабель используется для обмотки водопроводного вентиля. Вентиль представляет собой конструкцию сложной геометрической формы, из-за чего изделие не может непосредственно соприкасаться с каждой частью металла. Зональные и резистивные провода будут нагревать не только вентиль, но и окружающую среду.

Если вы установите саморегулирующийся кабель, то процесс нагрева будет осуществляться лишь в местах соприкосновения с металлом. Принцип работы изделия основан на эффективности теплоотдачи: чем она ярче выражена, тем больше нагревается провод. Понятно, что при соприкосновении с охлажденным металлом тепловая отдача будет намного выше. Это приводит к увеличению КПД саморегулирующегося провода по сравнению с остальными греющими аналогами.

Пример с обогревом кровли

Кровля подвержена обледенению на произвольных участках, поэтому определить конкретный невозможно. Таким образом, при использовании зонального или резистивного греющего кабеля придется прокладывать его по всей поверхности кровли. Это существенно повысит расход электроэнергии.

Воспользуйтесь саморегулирующимся кабелем с полупроводниковой матрицей, благодаря чему нагреваться будет лишь тот участок кровли, который промерзает и где могут образоваться сосульки. Более того, после его нагрева кабель некоторое время функционирует в половину мощности, поэтому экономичность при его эксплуатации намного выше.

Значение термостата

Значение настройки температуры на термостате

Чтобы меньше платить за обогрев водопровода, лучше поставить терморегулятор. В том случае если будет устанавливаться саморегулирующийся провод. Он включается при +3 и перестаёт работать при температуре +13.

Но если вода из скважины, в ней не будет температура выше +13, так получается, что кабель будет работать весь год, то есть постоянно. Хоть летом можно отключить его из сети, а вот что делать в осенний и весенний период, когда температура воздуха может внезапно опуститься ниже 0 градусов.

Не нужно греть воду, которая идёт в душ, она будет нагреваться при помощи бойлера.

Вывод – лучше установить терморегулятор, в нём есть функция отключения выше +5 градусов. Будет значительная экономия электроэнергии, и срок эксплуатации нагревающего кабеля увеличится в несколько раз.

Какой вид выбрать

Выбирая саморегулируемый кабель, надо учитывать характеристики и параметры изделия, принцип работы, условия его эксплуатации — длину участка требуемого для обогрева, максимум низких температур.

Моменты, на которые нужно обращать внимание при покупке греющего провода:

• наличие защитной оплётки — она придаёт надёжность, обеспечивает заземление;
• тип наружной изоляции;
• мощность изделия.

От области применения греющего проводника так же зависит его выбор. Если провод нужен для обогрева канализации — то подойдёт изделие из полиолефина, для водопроводных систем рекомендована защита фторпластовая.

Для наружного монтажа лучше взять модель с изоляцией из фторполимера, она защищает от влаги и ультрафиолета.

При необходимости обогреть трубы с маленьким диаметром, подойдёт низкотемпературный проводник с напряжением 15 Вт/м. Предназначение среднетемпературных (до 30 Вт) — трубопровод большого диаметра. Виды с высоким напряжением в быту практически не применяются.

Кабель без экрана рекомендовано устанавливать в трубы, которые укладываются в землю, так как он не оснащён заземляющей оплёткой. Экранированный безопасней, но стоит больше, а нагревательная матрица у них одинакова, поэтому нет смысла в землю закапывать более дорогую модель.

Покупая саморегулирующий греющий нагреватель надо его сжать пальцами, затем провести так по всей длине. В некачественном изделии внутри будут нащупываться воздушные полости.
