ТОП-5 лучших производителей теплого кабеля
Ведущими производителями нагревательных кабелей являются:
- Шведская компания Thermo Industri AB занимается производством кабелей для обогрева бытовых и магистральных трубопроводов. Для изготовления систем используется автоматическое оборудование, что повышает качество продукции и снижает стоимость изделий. Производитель предлагает термические регуляторы и дополнительные приборы, обеспечивающие надежную работу нагревателей для труб.
- Изделия Eltrace выпускаются компанией с французскими корнями. Фирма специализируется на выпуске нагревательных элементов с автоматической регулировкой температуры. Для бытового применения предлагается серия изделий Tubes-heat. Линейка Traceco подходит для монтажа на промышленные трубопроводы. Но допускается применение изделий и в частном секторе.
- Изделия Thermon выпускаются американской компанией. Оборудование отличается простотой монтажа и пониженным энергопотреблением. Компания предлагает изделия с саморегуляцией температуры.
- Датская компания Devi предлагает нагреватели резистивного типа, а также оборудование с саморегуляцией. Фирма специализируется на выпуске нагревательных элементов более 50 лет. Продукция отличается повышенным качеством и простотой монтажа.
- Российский производитель Теплолюкс (ССТ) выпускает нагревательные элементы для труб и пола. Продукция отличается пониженной ценой при высоком качестве изготовления.
Если на участке используется нестандартная разводка труб. То владельцу понадобится самостоятельно создать нагревательный контур или обратиться в компанию. При обустройстве электрической нагревательной цепи следует помнить о безопасности и предусматривать установку защитных элементов, исключающих риск поражения током.
Обзор греющего кабеля и тест, не пропустите видео:
Как греющий кабель подключить к сети:
Теплоизоляция греющих кабелей
Независимо от типа используемого греющего провода важно обеспечить качественное утепление. Теплоизоляционные материалы устанавливаются снаружи, покрывая нагревательные элементы и водопровод в целом
Если не сделать этого, то кабель будет обогревать не только трубы, но и окружающий воздух. Толщина теплоизоляции подбирается в зависимости от внешних факторов.
Надежными и давно зарекомендовавшими себя утеплителями считаются пенополистирол и вспененный полиэтилен. Они характеризуются устойчивостью к воздействию влаги, обеспечивают защитную амортизацию для трубы
С другой стороны, важно гарантировать защиту самих утеплителей, поэтому нередко встречаются конструкции «труба в трубе». Водопроводная труба, устанавливаемая в грунте или снаружи, обматывается утеплителем, а затем помещается в трубу большего диаметра
Выбор системы по мощности
Внутренний самонагревающийся кабель для водопроводных труб подразделяется в зависимости от типа применения.
Значение мощности зависит от следующих параметров — среднегодовой температуры в регионе, способа прокладки трубопровода (снаружи, внутри) и его изоляции, метода обогрева — внутри трубы или снаружи. Другим важным фактором является диаметр трубы.
При покупке греющего кабеля для водопроводных труб узнайте у продавца расход кабеля на 1 метр трубы (указывается производителем для каждой мощности).
Для небольших участков бытовой сети лучше использовать маломощный нагревательный комплект. Для загородных домов или дач, например, используется отопительный комплект мощностью от 5 до 25 Вт/м. Величина тепловых потерь зависит от объема трубы и качества изоляционного слоя. Например, металлическая труба диаметром 50 мм с изоляцией 20 мм будет эффективно нагреваться устройством мощностью 20 Вт/м.
По опыту можно сказать, что при средней изоляции трубопровода (толщина полистирольного покрытия 30 мм) в средней полосе России для обогрева одного метра трубы внутри достаточно мощности 10 Вт/м, а снаружи нужно брать не менее 17 Вт/м. Чем дальше на север вы живете, тем большая мощность (или более толстый слой утепления) вам необходима.
Для обогрева на важных питающих сетях устанавливается кабельная система большой мощности. Перед установкой такой системы следует помнить, что мощность в греющем кабеле выбирается в зависимости от диаметра и длины основного кабеля. Однако расход энергии на обогрев водопровода, в этом случае будет значительным.
Основное преимущество саморегулирующегося устройства заключается в том, что оно может самостоятельно изменять свои рабочие параметры в зависимости от температуры окружающей среды.
Это преимущество обеспечивает длительную и надежную работу. Комплекты, поставляемые производителем, отличаются высокой эффективностью работы и способностью экономить энергию. Их можно устанавливать в водопроводных и канализационных системах, в сливах и т.д.
Самое главное при выборе — тщательно проанализировать плюсы и минусы предлагаемых вариантов. Кроме того, к каждой модели прилагается инструкция производителя. Это тоже следует тщательно изучить перед началом работы.
Советы и рекомендации
Сложности в монтаже саморегулирующего греющего кабеля для водопровода нет, однако, рекомендуется дополнительно приобретать термостат, чтобы вы могли экономить электроэнергии и уменьшить затраты на нее. А также не забудьте про слой теплоизоляции, который важен как при внутреннем, так и при внешнем монтаже.
Варианты внешнего и внутреннего монтажа
Если вы выбрали вариант внутреннего обогрева, то достаточно использовать алюминиевый скотч. При этом не забывайте, что для ввода кабеля необходимо точно рассчитать его длину. А вот мощности достаточно 10 Вт/м.
Для внешнего обогрева необходимо смонтировать термоизоляцию, которая защитит от попадания влаги. А также лучше сделать распаечную коробку, если подключение к сети находится слишком далеко от кабеля.
Резистивный — плюсы и минусы
Для резистивного кабеля характерны простота конструкции и невысокая цена.
Выпускают 3 вида изделий:
- одножильные;
- двухжильные;
- зональные.
Производятся с заранее заданными характеристиками — длина и мощность. Особенность — в одинаковом прогревании по всей протяженности. Укорачивать нельзя, следует использовать весь провод, даже если размер больше требуемого. При обрезке увеличивается сопротивление. Это приводит к повышению температуры нагрева, как следствие — плавится изоляция, система ломается.
Монтаж требует предельной аккуратности — если повредить кабель на каком-то участке, придется менять всю систему. Исключение составляют зональные конструкции с параллельным подключением нагревателей. Резистивные изделия невозможно использовать для прокладки внутри трубопровода — мешает оголовок датчика температуры. Он должен находиться рядом с кабелем, поэтому наружный монтаж тоже не слишком удобный. Преимущество — в сравнительно низкой цене по сравнению с саморегулирующимся проводом.
Одножильный
Самая простая конструкция из немногих элементов включает:
- нагревательную металлическую жилу;
- внутреннюю изоляцию;
- медную экранирующую оплетку;
- внешний изолятор.
Максимально нагревается до +65°С. Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые иногда находятся на большом расстоянии.
Двухжильный
Отличие от одножильного изделия не только в количестве проводников, но и в самой конструкции:
- 2 нагревательные жилы находятся каждая в своей изоляции;
- третья дренажная расположена рядом с ними (голая);
- все жилы охватывает фольгированный экран;
- для внешней защиты служит термостойкая изоляция.
Изделия одножильные и двухжильные обеспечивают одинаковый прогрев по всей длине.
Зональный
Этот вид резистивного кабеля имеет независимые секции обогрева. Это обеспечивается особенностями конструкции. Проводник состоит из 2 жил с изоляцией, поверх которой смонтирована нагревательная спираль. Через равное расстояние она поочередно соединяется посредством контактных окон с токопроводящими жилами. Образуются параллельные независимые зоны обогрева с максимальной длиной 2 м.

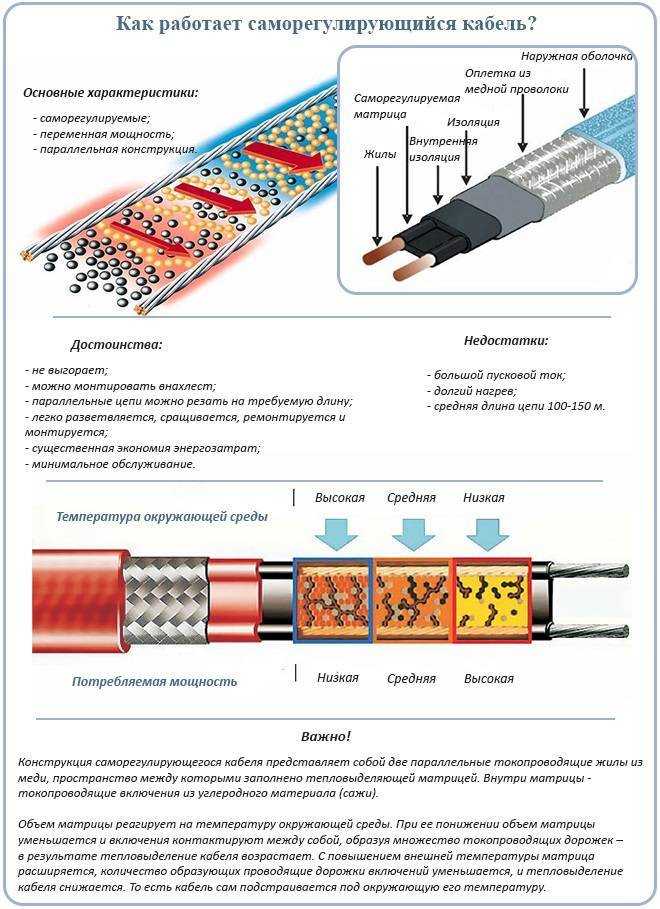

Принцип действия саморегулирующегося кабеля
Полимерная матрица, соединяющая токопроводные жилы – главный греющий элемент. Нагрев ее проводится беспрерывно. Кабель с такими «внутренностями» можно нарезать на отдельные фрагменты длиной от 20 см. Главная особенность матрицы – самопроизвольное изменение отдачи тепла в зависимости от внешней температуры. Как это работает? При повышении внешней температуры сопротивляемость полимера матрицы пропорционально возрастает, а теплоотдача, соответственно, снижается.
Греющий кабель
Свойство саморегуляции проявляется на различных участках трубопровода. Так, подземная часть трубопровода при благоприятных условиях не будет греться, не препятствуя обогреву этим же кабелем открытых участков трубы.
Чтобы включить подогрев водопровода при снижении температуры достаточно просто воткнуть вилку кабеля в розетку. Включают кабель при похолодании до +5°, чтобы быть подготовленными к внезапным ночным заморозкам.
В использовании нагревательный кабель очень прост. При правильном монтаже срок эксплуатации его неограничен. Надежная защита от перегрева делает кабель абсолютно безопасным.
Совет. Для водопровода с питьевой водой использование такого кабеля вполне допустимо.
Зачем нужен греющий кабель
В средней полосе прокладка труб на глубине 1600-1800 мм позволяет отказаться от установки системы электрического обогрева. Но размещение трубопроводов на большой глубине обходится дорого, на некоторых участках прокладка веток водоснабжения становится невозможной из-за близкого соседства с магистральными газовыми каналами или городским водопроводом или ливневой канализацией.
В этом случае необходимо проложить магистрали на разрешенной глубине, покрыть внешнюю поверхность специальным защитным материалом и уложить кабель для обогрева водопроводной трубы.
Дополнительные обогревающие элементы располагаются на точках ввода труб в помещение (используется для зданий, построенных на свайно-винтовом фундаменте). Питание подключается через специальный блок управления, обеспечивающий автоматический прогрев элементов водоснабжения.
Теплоизоляция греющих кабелей
Недостатком устройства любого типа обогрева для трубопроводов можно считать необходимость дополнительной теплоизоляции. При ее отсутствии выделяемое тепло может распределиться в грунт или воздух, кроме того, она обеспечивает и механическую защиту кабеля от повреждений и деформаций. Комплексную защиту от механических и температурных нагрузок для водопровода, системы обогрева и наложенной теплоизоляции можно обеспечить и прокладкой трубопровода по схеме «труба в трубе».
Тип и толщина материала зависят от условий прокладки. Для наружной прокладки желательно обеспечить слой 50 мм, для подземной достаточно 20-30 мм. В качестве материала чаще используются съемные скорлупки из вспененного полиуретана или пенополистирола.
Варианты монтажа кабеля
Прежде чем решить, как подключить греющий кабель, стоит уяснить, что существуют разные виды провода — для внутреннего и внешнего крепления. Внутри трубы монтаж нагревательного кабеля осуществляется через сальник. Оконечная муфта для греющего кабеля должна быть обязательно герметичной во избежание КЗ, а наружная оплетка не должна выделять токсины. Укладка нагревательного кабеля для наружного монтажа должна выглядеть так: равномерными витками вокруг трубы либо нитью вдоль нее, сверху алюминиевый скотч, потом поролоновый или полиуретановый утеплитель. Поверхность трубы освобождается от пыли, грязи, а также от элементов и инородных тел, которые могли бы нарушить изоляцию. Существуют различные схемы для подключения кабеля как изнутри, так и снаружи труб.
В каких случаях кабель прокладывают в трубе?

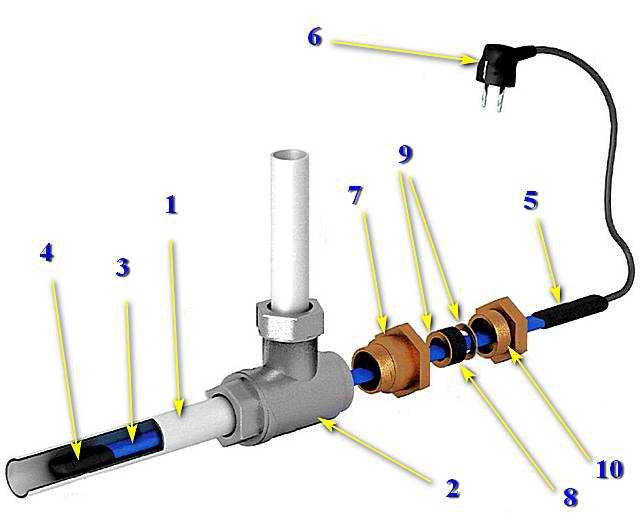

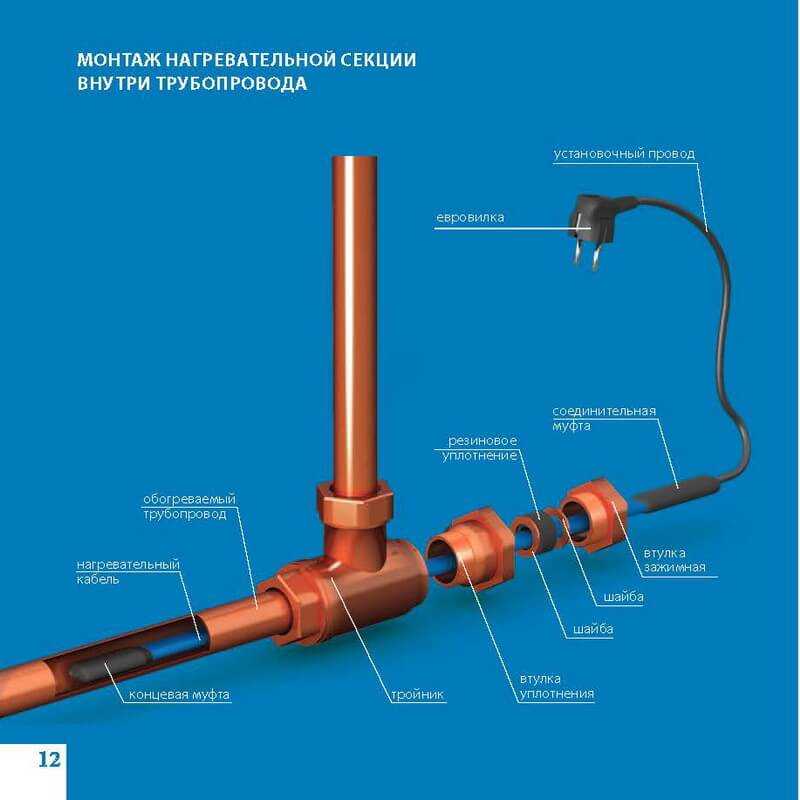

Греющий кабель внутри трубы устанавливается, когда водопровод уже эксплуатируется и промерзает изнутри зимой. При прохождении водопровода через плиты перекрытия или цоколь, снаружи завести кабель для обогрева водопроводной трубы не получится. В таких случаях используется круглый кабель с хорошей изоляцией, в комплект, поставляемый изготовителем, входит и сальниковый узел. В место подсоединения вводится тройник, куда вкручивается уплотнительная втулка. Для нагрева таким кабелем подходят прямые либо незначительно изогнутые участки трубы. Если пропустить кабель для обогрева через кран либо вентиль, или подобный другой участок водопровода, велик шанс повредить изоляцию. Этот момент заслуживает пристального внимания, потому что в случае повреждения греющего кабеля его придется извлекать из трубы целиком.
Монтаж поверх трубы

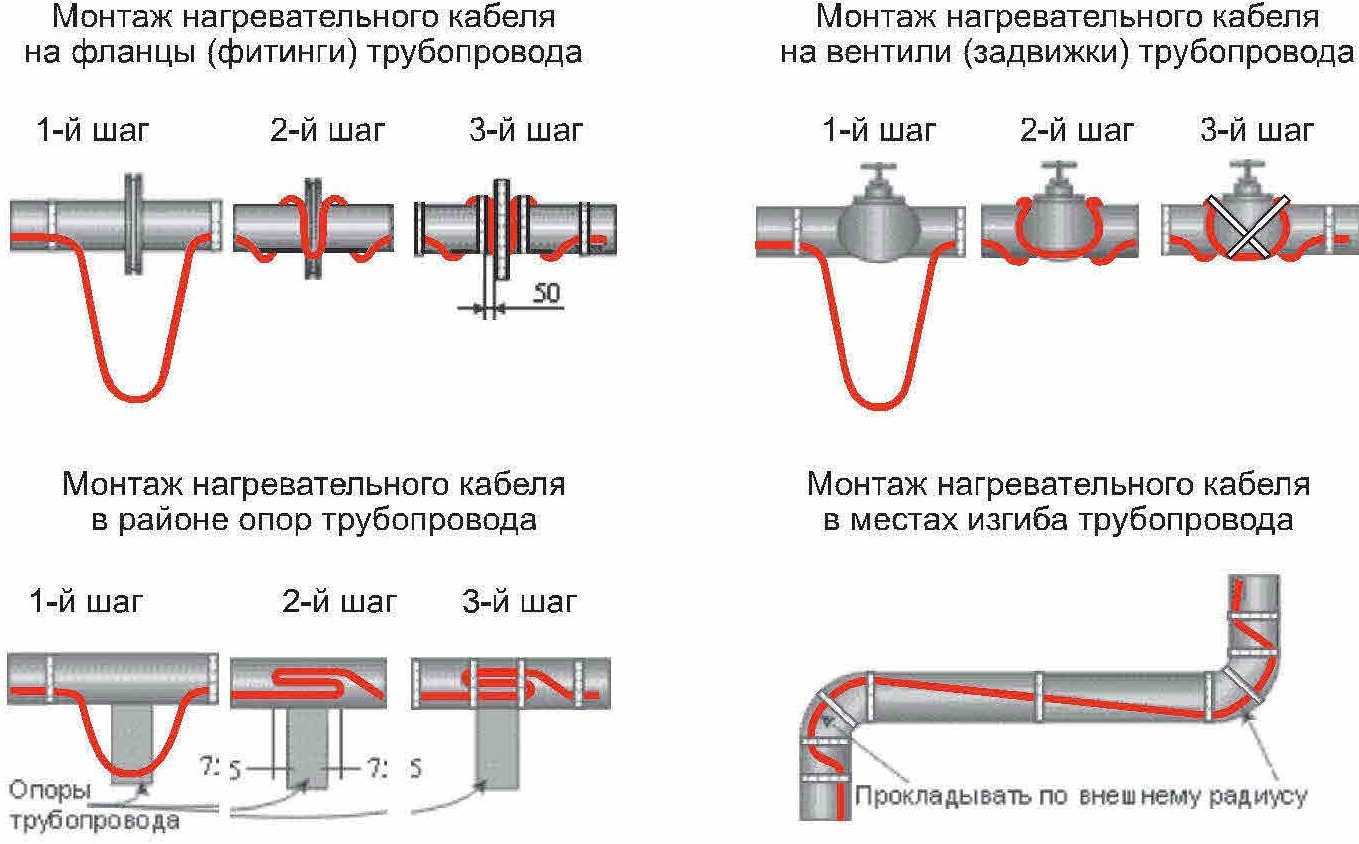

Чаще всего обогрев водопроводных труб производится путем наружного монтажа. Наиболее распространенным и простым является подключение вдоль трубы греющего кабеля, причем можно подсоединить несколько нитей. Он крепится где угодно, но не вверху трубы. Во-первых, трубы промерзают снизу, а во-вторых, сверху на кабель рано или поздно упадет что-нибудь тяжелое, повредив его. Его также можно пустить по трубе спиралью. После подключения как саморегулирующийся, так и резистивный кабель крепится алюминиевым скотчем либо хомутами с шагом не реже 30 см. При использовании полимерных труб принимаются меры к дополнительной теплоизоляции – готовая конструкия оборачивается фольгой. Термодатчик располагается поодаль от кабеля, чтобы повысить точность замеров.
Прокладывая греющий кабель, как подключить его к сети правильно
Для включения греющего кабеля для водопровода внутри трубы или снаружи требуется доступ к сети 220 Вт. А также необходимо провести изоляцию второго конца провода, чтобы между токопроводящими жилами отсутствовал контакт.
Вид кабеля в разрезе
Однако схема подключения одинакова, чтобы вам было понятнее, предлагаем посмотреть видеоматериал.
Саморегулирующийся греющий кабель (видео)
А также вот несколько советов для самостоятельного подключения к сети:
Если модель без оплетки, возможно просто запитать ее от сети, при этом важно заизолировать второй конец провода. Проверяйте отсутствие контакта между жилами.
Если у вас вариант с заземленным экраном, то подключаете его к земле, если некуда подключать, можно просто отрезать.
Присоединяете к обычной розетке и все готово.
Рассмотрев, как можно монтировать и подключать саморегулирующийся кабель, обратим внимание на особенности выбора
Конструкция и сфера применения
Электрический обогрев используется для повышения температуры водопроводных или канализационных труб, а также резервуаров для хранения жидкостей и дренажных каналов (например, для слива конденсата с поверхности крыши).
Документация к греющему кабелю
Разогревающий кабель для трубы состоит из элементов:
- Внутренняя металлическая жила или набор токопроводящих элементов. Для изготовления деталей используются сплавы с повышенным сопротивлением, что обеспечивает нагрев элементов при прохождении электрического тока. Сверху жилы покрыты слоем изолирующего материала, сохраняющего защитные характеристике при циклических прогревах.
- Защитный экран, расположенный вокруг нагревающих жил. Деталь изготовлена из алюминиевой фольги или медной сетки, предотвращающей формирование электромагнитных помех при подаче напряжения. Для улучшения характеристик медную оплетку покрывают тонким слоем никеля, под металлическим экраном размещается дополнительный слой диэлектрика.
- Наружный защитный слой из эластичного материала, сохраняющего характеристики при низких температурах. Термокабель для обогрева труб, предназначенный для эксплуатации в условиях Севера, оснащается защитным слоем с увеличенной толщиной.
Устройство греющих кабелей

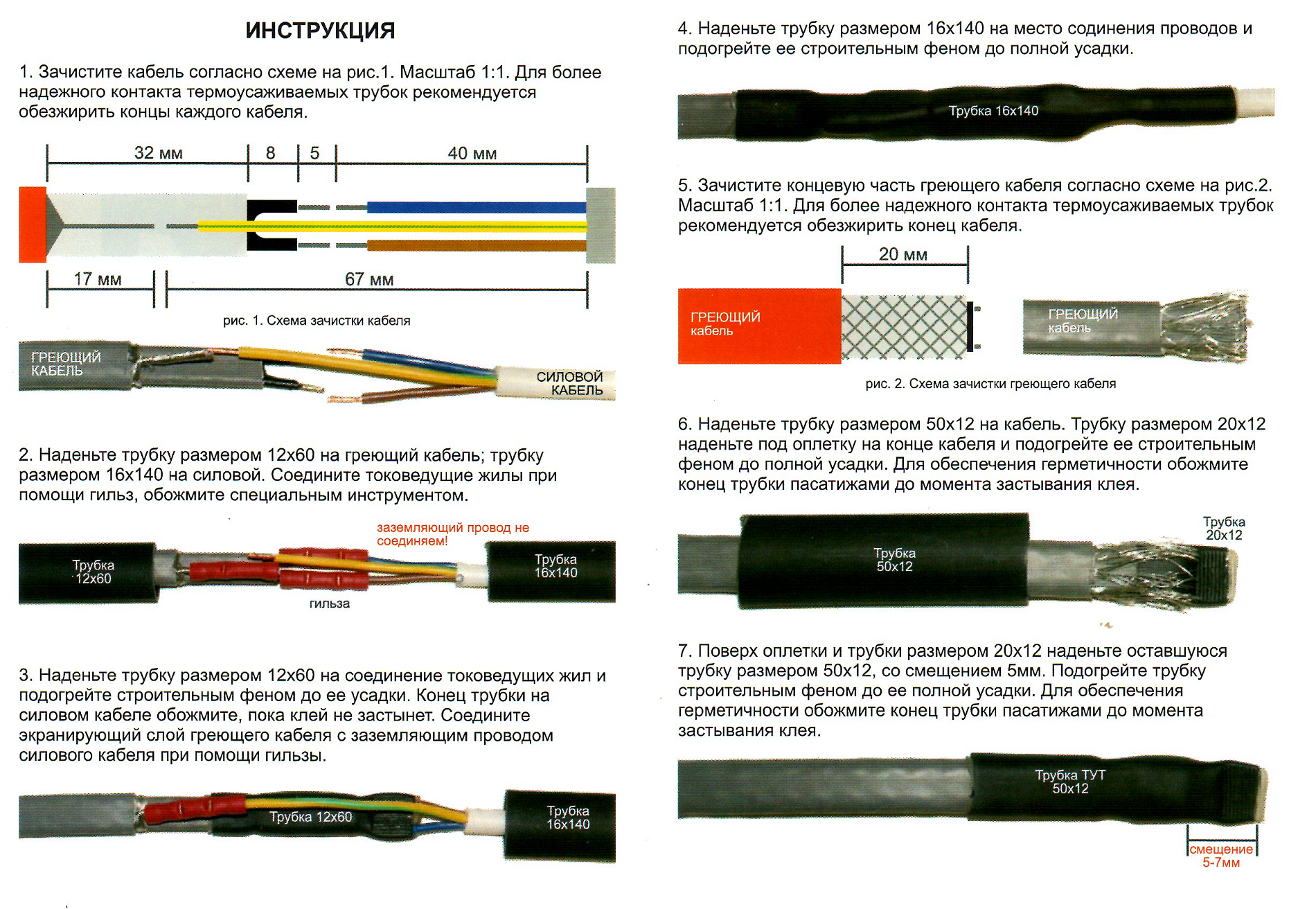

Подготовка и разделка кабеля
Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения.
Обычно это около 7см.
Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести.
Удобнее всего это проделать тонкой отверткой или шилом.
После расплетения волокна скручиваются в одну косичку.
Добираемся до внутренней оболочки из термопластика. Делаете надрез на расстоянии 4см от края и снимаете средний слой изоляции.
Под ним запрятана, так называемая матрица с медными жилами по бокам.
Прорезаете матрицу, разогреваете этот участок феном и стягиваете оболочку с жил.
Делая надрез, не повредите сами жилки. Они довольно тонкие.
Можно извлечь жилы и другим способом. Надкусываете бокорезами уголки матрицы, и пассатижами с усилием вытягиваете каждую жилку.
После чего удаляете матрицу и остатки изоляции с меди.
Далее на концы жил одеваете соединительные гильзы и обжимаете их кримпером с одной стороны.
Ошибка №3
Не обжимайте гильзы обычными пассатижами.
Они никогда не создадут нормальный контакт в таком ответственном месте соединения.
Ошибка №4
Еще обратите внимание, что гильзы рекомендуется устанавливать “лесенкой”, а не на одном уровне.
В первую очередь это касается моментов, когда вы применяете не изолированные гильзы, а обычные голые ГМЛ.
В противном случае, при достаточно плотной усадке, это место будет наиболее вероятным источником пробоя изоляции. Иногда одна гильза может даже продавить другую.
После обжима вставляете на каждую жилку маленькие термоусадочные трубки.
Трубка должна наползать и перекрывать гильзу на несколько миллиметров. Нагреваете ее феном и надежно изолируете данный участок.
Обязательно выждите время, чтобы соединение остыло. После чего, вставляете широкую термотрубку на внутреннюю оболочку из термопластика и греете ее до того момента, пока не выступит клей.
Она должна в равной степени перекрыть как участок внутренней оболочки, так и отдельные жилки.
Пока данная изоляция не остыла, раздвигаете жилы и тонкогубцами сплющиваете на несколько секунд середину.
У вас получится 100% надежная герметичность и никакая влага во внутрь уже не попадет.
Переходим к силовому кабелю с вилкой. Снимаете с него внешнюю изоляцию.
Ошибка №5
При этом нельзя оставлять все три жилы одинаковой длины.
Заземляющий проводник обязательно должен быть длиньше всех остальных.
Протаскиваете сквозь кабель самую большую внешнюю муфту, а на рабочие жилы натягиваете небольшие термоусадки.
После чего вставляете зачищенные жилки в гильзу на греющем кабеле и обжимаете кримпером.
Ошибка №6
При этом многожильные провода, перед тем как их засунуть в гильзу скручивать не нужно.
Иначе при опрессовке некоторые жилки передавят сами себя. Это самая распространенная ошибка при работе с подобными наконечниками и гильзами.
Часто спрашивают, а можно ли просто спаять проводки, без применения всяких прессклещей? Да, можно. Но это при условии, что у вас есть достаточно опыта и навыка в этом деле.
Опрессовка наконечников и гильз менее подвержена ошибкам, вследствие влияния человеческого фактора и практически всегда создает 100% надежный контакт (при условии правильно подобранного размера гильзы).
Сдвигаете термоусадку на гильзу и прогреваете все феном. С обоих концов трубочек должен выступить клей.
В итоге у вас получится соединение, в котором каждая рабочая жила:
герметична друг от друга
герметична от оплетки
Даете соединению время остыть и переходите к заземлению.
Можно ли сделать греющий кабель для водопровода своими руками?
В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.
Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий шнур сделать таким способом не получится.
Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.
Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.
Обзор производителей саморегулирующийся кабель
Если вы уже определились с длиной, и осталось только купить самогреющийся кабель для водопровода, цена на который может быть различной, главный параметрам будет необходимая мощность.
Вариант обогрева в гараже
У профессионалов есть сложная схема расчета, которая сможет вывести точный показатель необходимой мощности. Если вы считать будете самостоятельно, то можно использовать более простой метод. В нем достаточно ориентироваться на несколько показателей:
- Для внутреннего обогрева достаточно 10 Вт/м;
- Рассчитывая мощность снаружи можно использовать формулу или просто воспользоваться одним из популярных вариантов – 17 или 27 Вт/м.

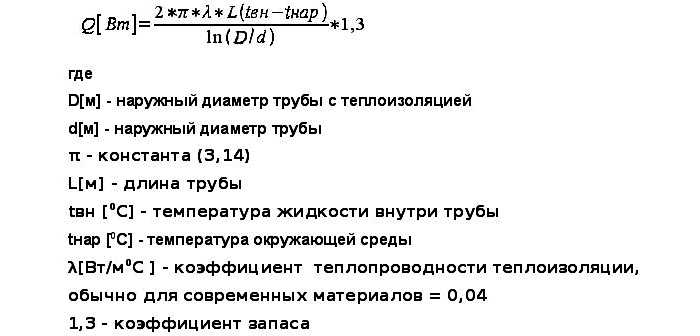

Формула для профессионального подсчета мощности
В магазинах цена будет варьироваться от особенностей материала изготовления и поставщика. В таблице ниже приведены несколько вариантов одного из российских производителей («Специальные системы и технологии»).
| Изображение | Наименование | Самая высокая температура обогрева | Мощность | Цена, руб. |
|---|---|---|---|---|
 |

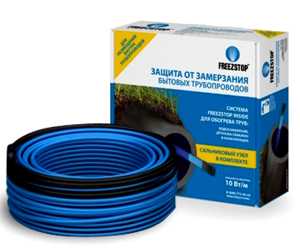

Freezstop-25-1 | 65 | 25 | 1500 |
 |
Freezstop Inside 10-2 | 65 | 10 | 1800 |
 |

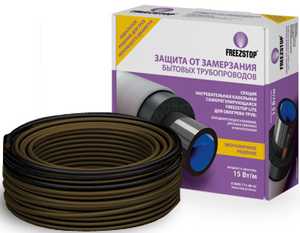

Freezstop Lite-15-4 | 65 | 15 | 2000 |
Таким образом, придя в магазин или посетив сайт определенной фирмы, следует также обратить внимание на терморегуляторы для греющего кабеля. В первую очередь они нужны для экономии
Выбирайте оптимальный коэффициент запаса 1,6. Вот несколько популярных моделей.
| Изображение | Наименование | Описание | Цена, руб. |
|---|---|---|---|
 |
OJ ETI-1551 | Снабжен переключающимся реле. Когда температуре на датчике превышает установленную, термостат разъединяет цепь. Имеет однополосный переключатель и поддерживает температуры от минуса 10 до плюса 50 градусов Цельсия. | 4400 |
 |
ETI-1221 | Диапазон измерения температуры от 10 градусов до 110. Один канал измерения и максимальная нагрузка тока 16 А. | 4300 |
 |
OJ ELECTRONICS ETN4 1999 | Измерения от минуса 19 до плюса 70 градусов Цельсия, нагрузка тока максимальная – 16 А, степень защиты – 20. | 6100 |
Когда вы купите саморегулирующий греющий кабель для водопровода, все необходимое оборудование и материалы, можете смело приступать к самостоятельному монтажу или вызвать специалистов.
Сфера применения
Первые модели самогреющего кабеля для водопровода имели повышенную мощность, использовались для решения промышленных и производственных задач. Тепловая система с правильно подобранными характеристиками обеспечит функционирование:
- водоснабжения;
- канализации;
- нефтепровода;
- газопровода;
- внешнего трубопровода для транспортировки жидких сред.
Для системы индивидуального водоснабжения используются конструкции, монтаж которых осуществляется непосредственно в трубе. Внутренний нагревательный элемент защищает водопроводную линию от замерзания и потребляет минимальное количество электрической энергии. Греющий внутренний кабель монтируется исключительно в системе подачи технической и питьевой воды.
Подбор мощности
Как выполнить расчет греющего кабеля для водопровода своими руками?
Функция кабельного обогрева — компенсация теплопотерь трубопровода. Теплопотери определяются:
- Диаметром трубы;
- Качеством ее теплоизоляции;
- Дельтой температур между водопроводной водой и окружающим воздухом.
Чем холоднее воздух, тем больше тепла отдает ему водопровод
Подобрать оптимальную мощность кабеля для внутреннего монтажа (в стальную трубу) можно по следующей таблице:
| Диаметр трубопровода, мм | Разница температуры между водой и окружающим воздухом, °С | Удельные теплопотери, ватты на погонный метр (для толщины теплоизоляции, равной 20 мм) |
| 25 | 20 | 7 |
| 40 | 13 | |
| 60 | 20 | |
| 32 | 20 | 8 |
| 40 | 16 | |
| 60 | 34 | |
| 57 | 20 | 12 |
| 40 | 24 | |
| 60 | 36 |
При внешней намотке кабеля на трубопровод его мощность уменьшается на шаг (24 Вт/м вместо 30, 16 вместо 24 и так далее) с одновременным увеличением длины в 2-2,5 раза.
Спиральная намотка увеличивает длину кабеля как минимум вдвое
Полиэтиленовый ввод водоснабжения в кессоне скважины
