Монтаж саморегулирующегося нагревательного кабеля

Виды греющего кабеля

Нагревательный провод для водопровода бывает резистивным или саморегулируемым. Каждый вид имеет определенную область применения. Кабели резистивные используют для обогрева коротких участков трубопроводов небольшого диаметра – не более 40 миллиметров, а на протяженных отрезках труб наилучшим образом себя зарекомендовали саморегулирующиеся провода (детальнее: “Какой греющий саморегулирующий кабель для водопровода лучше выбрать и как его использовать правильно”).

Характеристики провода резистивного типа

Принцип его действия простой: по жилам в изоляционной обмотке, которых может быть одна или две, проходит ток и в результате нагревает кабель. Высокий коэффициент тепловыделения обеспечивают максимальная сила тока плюс значительное сопротивление. Как ясно из названия, одножильный провод имеет единственную жилу, двойную изоляцию и наружную оболочку. Нагревательным элементом является единственная жила.

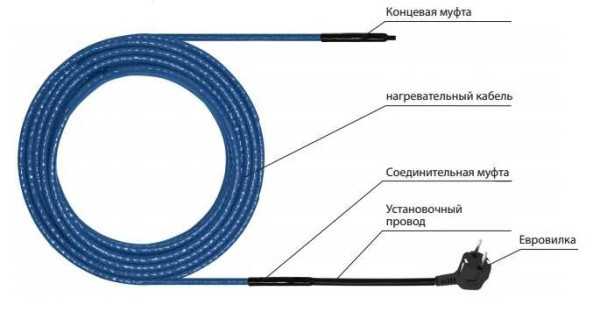

В продаже потребителям предлагаются куски резистивного подогревающего кабеля для водопровода определенной длины, у которых постоянное значение сопротивления. В процессе функционирования они по всей своей протяженности отдают одинаковое количество тепловой энергии.

При монтаже нагревательной системы одножильный кабель следует подсоединять с двух сторон. Схема подключения греющего кабеля данного типа похожа на петлю. Сначала его нужно подсоединить к источнику энергии, далее намотать или протянуть по всему трубопроводу и вернуть в исходную точку.

Отопительные замкнутые контуры обычно задействуют при необходимости обеспечить обогрев водосточной системы кровли или при обустройстве «теплого пола», а кроме этого, имеется вариант, применимый для водопроводов.

Монтаж внутри трубы греющего кабеля с одной жилой не выполняют, поскольку укладке «петли» требуется побольше внутреннего пространства, а в случае случайного пересечения провода возникнет перегрев. А вот двухжильный вариант отличается, тем, что жилы в нем разделены, при этом одна ответственна за нагревание, а вторая – за энергоподачу.

Схема подключения отличается. Необходимости выполнения петлеобразного монтажа нет. Кабель к источнику питания подключают одним концом, а второй протягивают вдоль трубы. Резистивные провода с двумя жилами используют для водопроводов очень активно. Можно проложить такого типа греющий кабель внутри трубы, пользуясь тройниками и уплотнителями.

Основное его преимущество заключается в доступной цене. Многие потребители отмечают продолжительный срок службы, достигающий 15 лет, надежность и несложное проведение монтажных работ.

У резистивного кабеля присутствуют недостатки:

1. Высокая степень вероятности, что в местах близкого нахождения двух проводов или их пересечения, может возникнуть перегрев.
2. Фиксированная протяженность. Его ни укорачивать, ни увеличивать нельзя.
3. Нет возможности заменить перегоревший участок. В этом случае провод придется поменять полностью.
4. Мощность у него всегда одинаковая по всей длине, ее нельзя регулировать.

Есть ли нужда в терморегуляции?

Терморегулятор для греющего кабеля необходим при использовании кабелей резистивного типа, поскольку если включить систему без термореле, она будет греть не переставая независимо от температуры. Это нецелесообразно и накладно по энергозатратам. С саморегулирующимся кабелем ситуация немного лучше, но все равно имеет смысл делать систему с датчиком температуры, и выставить температурный режим +3..+7 градусов. Иначе система будет работать и зимой, и летом. Датчик должен измерять температуру труб в холодном месте, поодаль от кабеля, в противном случае его показания не будут верны.

Как работает система обогрева?

Для начала рассмотрим, как происходит отопление труб электричеством. Принцип обогрева построен аналогично системе теплый пол электрический – саморегулирующийся или резистивный греющий кабель прокладывается в нужном месте, подключается к сети, в результате чего происходит нагрев площади. Существует два способа монтажа нагревательного проводника для водопровода – крепление изнутри или же снаружи. У каждого варианта есть свои преимущества и недостатки, о которых мы поговорим ниже.

Что касается греющего кабеля, то резистивный применяется чаще, т.к. стоит на порядок дешевле. Важный нюанс – для обогрева водопроводных труб используют двухжильный проводник. Это связано с тем, что одножильный нужно закольцовывать, а это весьма проблематично в условиях монтажа кабельного подогрева для водопровода. Альтернативный вариант – прокладка саморегулирующегося проводника, который более экономично обогревает трубы и может работать без термостата. Недостатком применения саморегулирующейся модели считается более высокая стоимость (примерно в 2 раза).

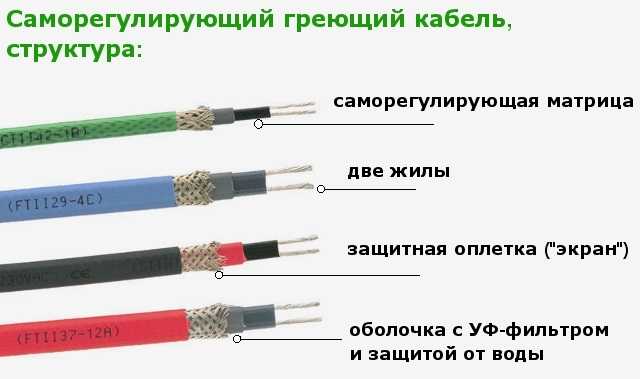

Что собой представляет саморегулирующийся греющий кабель

Саморегулируемый кабель — это тот же электрический проводник, но усовершенствованная его модель. По устройству он более сложный, чем обычный провод.

Греющий регулирующий кабель — полимерная матрица, с помощью неё, под влиянием внешних температур, происходит смена сопротивления, соответственно количества тепла, которое он выделяет.

Нагревательный элемент — две луженые медные жилы, которые покрыты графитовым пластичным составом, с добавлением полупроводникового полимера. Так образуется саморегулирующаяся матрица, которая замыкает медные жилы.

Нагревательный элемент изолируется фторполимерным термопластом, который так же защищает его от влаги. Далее идёт медная экранированная оплётка, она оберегает от механического воздействия, выступает в качестве заземления.

Наружная оболочка изготавливается из различного материала. Каждый вид предназначен для конкретных эксплуатационных условий. При стандартных условия — полиолефиновый пластик, если среда агрессивная — фторполимер.

Обрабатывается матрица и оболочка провода путём радиационной сшивки.

Как работает система обогрева с греющим кабелем

Обогрев трубопроводов греющим кабелем, который подключается к электрической сети переменного тока 220 В, производят двумя основными методами:

1. Кабель располагают снаружи трубы. Данным методом утепляют уже проложенную магистраль или канализационные трубы, при этом провод плотно прилегает к наружной поверхности трубы. На строительном рынке реализуются трубы с готовым каналом для размещения нагревательного кабеля — это позволяет сократить тепловые потери, также для экономии электроэнергии используют дополнительное утепление подземных трубопроводов скорлупой из пенопласта (пеноплекса) или полиуретана.

Электрический кабель прокладывают вдоль трубопровода, для повышения температуры нагрева по всей длине или в ответственных узлах применяют спиральную намотку.

Рис. 6 Схема обогрева скважинного водопровода

2. Подогрев внутри труб. Основным недостатком наружного утепления электрокабелем является низкая эффективность — большая часть тепла уходит в окружающую среду и приходится дополнительно монтировать утеплитель, что приводит к удорожанию работ.

Поэтому в водопроводных линиях лучше прокладывать нагревательный кабель внутри труб — это относится к водопроводным магистралям. В канализационной же системе нахождение внутри посторонних предметов может вызвать засор.

Размещенные провода внутри труб невыгодно прокладывать по всей длине — кабель довольно дорог и увеличит гидравлические потери, снижая полезное сечение трубопровода. Поэтому рациональнее устанавливать его в зоне скважинного оголовка перед подающим воду в дом водопроводом и напорной трубой. В этом случае теплая вода предотвратит замерзание в скважине, автоматических приборах и поверхностной насосной станции, также подогретая вода будет поступать в водопровод, идущий к дому.

Главная трудность при внутренней установке электрокабеля в трубопроводе — подобрать способ монтажа и герметичный фитинг для его стыковки с трубой при погружении провода.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

Каждый вид отличается между собой не только строением, но и эксплуатационными качествами.

Резистивные проводники

Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнергии.

Саморегулирующий кабель

Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала. Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Выбор кабеля по мощности и производителю

Внутренний самогреющийся кабель для подогрева водопровода по типу использования делят по показателям мощности.

В момент приобретения греющего кабеля для водопровода, нужно потребовать у продавца предоставить информацию по расходу кабеля на 1 метр трубопровода (предоставляется производителем для каждой мощности).

Для использования в бытовой магистрали небольшой протяженности лучше ставить маломощный комплект для подогрева. К примеру, для загородного дома и коттеджа для подогрева используют мощность  5 до 25 Вт/м. Но опять же, тут все индивидуально.

На важном магистральном направлении для подогрева ставят кабельную систему с высокой мощностью. Перед тем, как монтировать такую систему, следует знать, что мощность в проводе для подогрева подбирается в соответствии с диаметром и протяженности магистральной линии. Но, расход электроэнергии для подогрева в данном случае будет ощутимым

Но, расход электроэнергии для подогрева в данном случае будет ощутимым.

Смотреть видео

Самой высокой популярностью у специалистов пользуются товары «Raychem» (Германия). Эта торговая линейка представлена разнообразными моделями, которые применяют не только на промышленных предприятиях, но и в бытовых трубопроводах.

Любой комплект кабеля, который предлагает данный производитель, отличается более высокой ценой, чем аналогичные варианты от других изготовителей. Но это полностью компенсируется качеством продукции.

Так же профессиональные мастера в линейку товаров высокого качества причисляют российскую компанию «Юлмарт», которая быстро завоевала популярность у потребителей.

Особого внимания заслуживает комплект для обогрева труб «Underlux» производства Германии. Этот комплект, который предназначенный для прокладки внутри сети, и чаще всего применяют в быту.

Данная система получила заключение экспертов о гигиенической безопасности, что является свидетельством того, что его разрешают ставить в сеть, подводящую питьевую воду. Температура нагревания комплекта «Underlux» по всей протяженности находится под постоянным контролем.

Производить монтаж продукции «Underlux» не составляет труда. Это делают при помощи фитингов, изготовленных методом литья. Основное достоинство этого саморегулирующегося устройства заключается в возможности самостоятельно менять параметры работы, зависимо от окружающей температуры.

Это преимущество обеспечивает длительную и надежную работу. Комплекты, которые предоставляет данный производитель, отличаются высоким КПД работы и возможностью экономить электроэнергию. Их можно ставить в водопроводную и сливную систему, в водостоки и т.п.

Обзор различных производителей можно продолжать еще долго. Главное, что нужно сделать при выборе, это внимательно изучить плюсы и минусы предлагаемых вариантов. Так же, к каждой модели прилагается инструкция от изготовителей. Ее тоже необходимо внимательно изучить перед работой.

Смотреть видео – утепление водоснабжения от траншеи до дома

Купить хороший и качественный продукт можно у многих производителей, но при этом лучше обращаться в проверенную компанию. Если возникают трудности с определением количества приобретаемого провода, то сделать такой расчет помогут консультанты.

Они, кроме этого, помогут выбрать подходящий товар по сходной цене. К слову, необходимо добавить, что лучшим местом для покупки электропровода для труб считается строительный гипермаркет «Леруа Мерлен». Здесь всегда есть большой выбор товаров, отличающихся высоким качеством и приемлемой стоимостью.

Греющий кабель для водопровода своими руками

Для обустройства водяных магистралей на дачных участках или при прокладке труб для полива огорода можно использовать кабель самодельного типа. В основе конструкции лежит полевой телефонный кабель типа П-274М (имеющий прозвище «полевка»).

Шнур имеет жесткую металлическую жилу и прочный изолятор, что позволяет использовать материал для внешнего и внутреннего обогрева трубопроводов. Применять кабель для магистралей водоснабжения жилого дома не рекомендуется. Поскольку используемый изолятор не относится к пищевым материалам.

Если предполагается провести кабель в трубе, то полевой провод разделяется на жилы, которые затем складываются и свиваются в общий шнур. Герметичный ввод обустраивается при помощи гибкого шланга или иного резинотехнического изделия, дополнительная защита обеспечивается герметиками или эпоксидной смолой.

При установке кабеля поверх трубы разделение на жилы не требуется, шнур наматывается по спирали, а затем подключается к бытовой сети.

Все соединения электрической проводки изолируются и защищаются от проникновения влаги, в цепи коммутации предусматривается защитный предохранитель. Установка самодельного обогревателя предохраняет трубы от обледенения и снижает образование конденсата на внешней поверхности.

В результате металлические трубопроводы имеют увеличенный срок эксплуатации, что позволяет снизить затраты на содержание водопровода на приусадебном участке.

Смотрите видео, как простой провод сделать тёплым:

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Нюансы подключения кабеля в трубе

Общий алгоритм установки кабеля саморегулируемого типа внутри трубы:

1. Приобрести изделие требуемой длины или составить элемент из нескольких кусков. Тщательно изолировать места соединения греющего кабеля между собой. Для установки внутри трубопровода подходит провод с изоляцией, не выделяющей при нагреве вредных веществ и не разрушающейся под воздействием воды.
2. Обеспечить защиту свободного конца контура от воздействия влаги. Проверить качество изоляции пробным погружением в ведро с водой.
3. Перекрыть подачу воды в здание и закрепить на трубопроводе тройник с вводной муфтой.
4. Установить кабель и залить герметиком место ввода. В комплект входит сальник из эластичной резины, упрощающий процедуру подсоединения.
5. Подключить контур к сети, смонтировать дополнительные компоненты и произвести пробный запуск.
6. Закрепить дополнительную теплоизоляцию на трубах с установкой защитного экрана (при необходимости).

Мощность греющего кабеля для водопровода

Точно определить, сколько мощности требуется для эффективной работы резистивного или саморегулирующегося нагревательного кабеля, пользователю даже с инженерным образованием довольно сложно – расчетные формулы слишком громоздки и подсчет занимает длительное время. Задача по силам только квалифицированным специалистам, a ее решение в быту осуществлено производителями и реализаторами нагревательной электрокабельной продукции.

Для бытовых водопроводов из ПНД стандартным диаметром один или полтора дюйма, оптимальная толщина оболочки утеплителя составляет 30 мм, при использовании канализации понадобится кабель более высокой мощности около 20 Вт на метр или спиральная намотка, при толщине утеплителя 50 мм.

Для наружного обогрева мощность нагревательного кабеля линейно связана с окружающей температурой и состоянием обогреваемых элементов, для трубопроводов ее среднее значение около 20 Вт на погонный метр, на крышах и в водосточных трубах используются мощные резистивные электрокабели до 60 Вт на погонный метр.

Схема подключения одножильного и двужильного кабелей

Виды

Элементы тока, используемые для обогрева, делятся на резистивные (линейные и зональные), саморегулирующиеся и индуктивные. Все типы нагревательных кабелей имеют различные принципы работы и конструкции. Различные типы проводов и кабелей имеют различные виды и типы электрических проводников, каждый из которых обладает различными свойствами.

Линейное сопротивление.

Линейный нагревательный кабель представляет собой конструкцию из обычного провода, концы которого подключены к источнику питания. Таким образом, в принципе, линейную модель можно рассматривать как своего рода резистор, соединенный последовательно с постоянной мощностью нагрева. В зависимости от количества проводников он подразделяется на одножильный нагревательный кабель и двухжильный нагревательный кабель.

Одножильный нагревательный кабель.

Как видно из рисунка, одножильные нагревательные кабели состоят из нагревательной жилы высокого сопротивления, обычно изготовленной из стали или стального сплава. Он также включает один или несколько слоев термостойкой изоляции, которая не деформируется при нагревании. Этот тип нагревательного кабеля может быть оснащен экраном для устранения создаваемых им помех и автоматическим выключателем остаточного тока.

Его главное преимущество заключается в том, что он прост и неприхотлив в использовании, а также может контактировать с проводящими структурами и покрываться ими. Недостатками являются необходимость использования отрезка заранее определенной длины (вы не можете отрезать нужный вам кусок) и необходимость соединять концы отрезка в одной точке с помощью «+» и «-» или «нуля» и «фазы».

Двухжильный кабель

Конструктивно двухъядерные марки подключаются к источнику питания с помощью двух проводов. Он содержит те же элементы, что и одноядерный процессор, с одним отличием: у него два параллельных ядра вместо одного. Это дает дополнительное преимущество — двухжильный греющий кабель, в отличие от одножильного, не требует возврата второго конца сегмента к месту соединения, что несколько облегчает задачу при обогреве воздуховодов и других крупных конструкций.

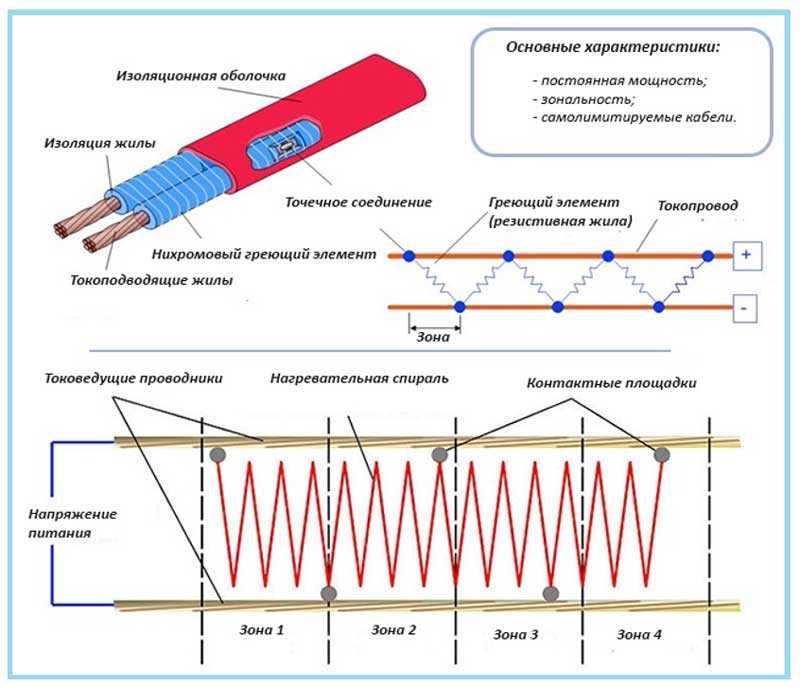

Кабели зоны сопротивления

Зональные нагревательные кабели являются разновидностью резистивного кабеля, но имеют более сложную и функциональную конструкцию. По сравнению с линейным кабелем он имеет следующие конструктивные особенности:

Как видно из рисунка, зонный кабель, как и линейный, состоит из двух токопроводящих медных жил, внутренней изоляции для каждой жилы, нагревательного кабеля из высокоомного материала и внешней изоляции.

Его конструкция характеризуется наличием окон во внутренней изоляции, где греющий кабель соединяется с токоведущей жилой. Сами отверстия расположены на расстоянии от 1 до 2 метров. Между стеклами параллельно подключен нагревательный элемент, на который подается сетевое напряжение. Это означает, что на каждую секцию кабеля подается напряжение 220 В или то же напряжение, что и на греющий кабель.

Виды кабеля

Какой именно кабель греющий для водопровода стоит приобрести для предотвращения разморозки труб?

Давайте познакомимся с его разновидностями и их ключевыми особенностями.

Резистивный

Текущий через проводник электрический ток вызывает его нагрев. Количество выделяющегося на проводнике тепла зависит от величины тока, которая, в свою очередь, определяется напряжением на концах проводника и  его полным сопротивлением.

Расчет количества выделяющегося на проводнике тепла

Именно этот нехитрый механизм лежит в основе принципа работы резистивного греющего кабеля. Длина  и сечение изолированного проводника подбираются под конкретную задачу. К сети подключаются оба конца провода; увеличить или уменьшить его длину или энергопотребление невозможно.

Одножильный, резистивный, греющий

Наряду с одножильными резистивными кабелями в продаже можно встретить двухжильные. Благодаря концевой муфте с перемычкой двухжильный кабель может подключаться к питанию одним концом, что заметно упрощает его монтаж.

И одножильные, и двухжильные кабели часто снабжаются экранирующей оплеткой, исключающей наводку паразитных  токов в расположенной неподалеку электронике и радиоаппаратуре. Забегая вперед — автор статьи ни разу не наблюдал отклонений в работе компьютеров и радиоаппаратуры вблизи неэкранированного кабеля и не видит большой пользы от наличия оплетки.

Структура двухжильного кабеля с экраном

Зональный

Так называемый зональный греющий кабель для обогрева водопровода отличается от резистивного тем, что нагревательными элементами являются не сами токоведущие жилы, а соединяющие их друг с другом  участки проводника с высоким сопротивлением.

Устройство зонального греющего кабеля

Что это дает?

Возможность резки кабеля на участки фиксированной длины. Если вам нужно обогреть двухметровый участок водопровода, больше нет необходимости покупать восьмиметровый проводник. Однако — увы и ах — удельная мощность нагревательного элемента остается неизменной вне зависимости от потребности в тепловой мощности.

Саморегулирующийся

Кабель греющий саморегулирующий для водопровода лишен всех описанных выше недостатков.

Разрешите представить: саморегулирующийся кабель для обогрева трубопроводов

Судите сами:

• Его можно резать на участки произвольной длины;
• Саморегулирующий кабель греющий для трубопроводов снижает потребляемую мощность по мере повышения температуры, тем самым обеспечивая ощутимую экономию электроэнергии. При этом каждый отдельный участок кабеля подстраивает свою мощность под температуру среды независимо от других участков;
• Он не боится перехлестов: по мере нагрева участка кабеля его тепловыделение будет снижаться.

За счет чего достигается столь уникальный набор свойств?

За счет использования полимерной матрицы с добавкой токопроводящего мелкодисперсного материала (как правило, графитовой пыли). Матрица помещена между двумя токоведущими жилами с низким электрическим сопротивлением.

На фото — саморегулирующийся кабель с зачищенной изоляцией

Как это работает:

• При повышении температуры обладающая высоким коэффициентом температурного расширения матрица увеличивается в размере. Количество токопроводящих цепей в ней уменьшается по мере удаления частиц графита друг от друга, и энергопотребление кабеля (а вслед за ним — и его нагрев) уменьшаются;
• По мере охлаждения матрицы частицы графита приближаются друг к другу и образуют большее количество проводящих ток цепей, что вызывает увеличение тепловыделения на остывающем участке .

Изменение количества проводящих цепей в матрице  в зависимости от температуры

Цена погонного метра кабеля на момент написания статьи (конец 2017 года) начинается от 200 рублей за погонный метр. Обладающий гигиеническим сертификатом и предназначенный для контакта с питьевой водой кабель греющий для обогрева водопровода обходится несколько дороже — порядка 300-400 рублей за метр.

На ценообразование влияет не столько наличие внешней оболочки из фторопласта, сколько логистика: так называемый пищевой кабель импортируется из Кореи и стран Евросоюза и, как следствие, облагается таможенными пошлинами.

Пищевой кабель корейского производства

Прямое подключение греющего кабеля без муфт

Существует еще один способ подключения к сети 220V – безмуфтовой. Спрашивается, для чего мы ставим соединительную муфту?

Во-первых, чтобы обеспечить герметичность соединения. А во-вторых, чтобы сэкономить на греющем кабеле и не тянуть его в соседнее помещение к ближайшей розетке или щитовой.

А что, если эту “щитовую” перенести поближе к самому кабелю и разместить ее непосредственно на трубе? Речь идет про обычную герметичную коробку с винтовыми клеммами внутри.

Саморег в этом случае придется разделать чуть подлиннее – на 15-20см. А в конце поставить, так называемую концевую заделку.

Подобные комплекты выпускает компания Eltherm.

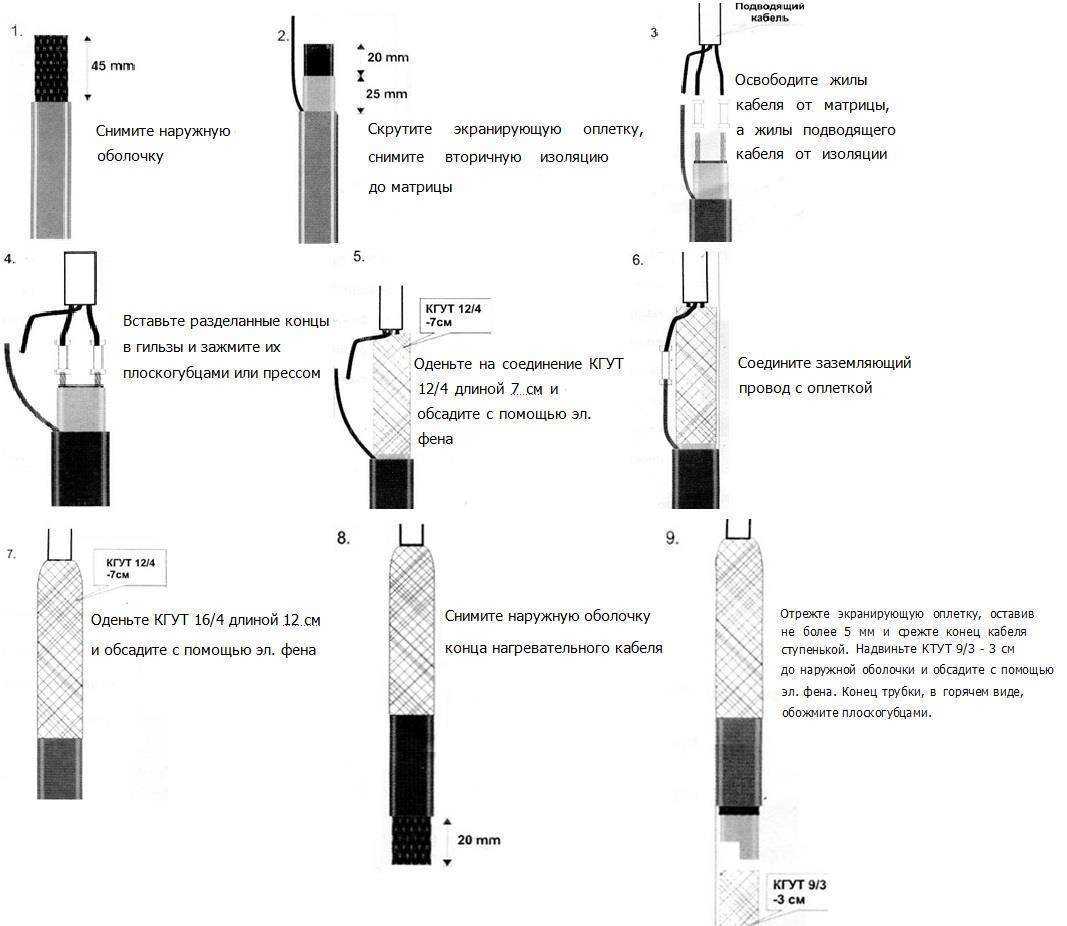

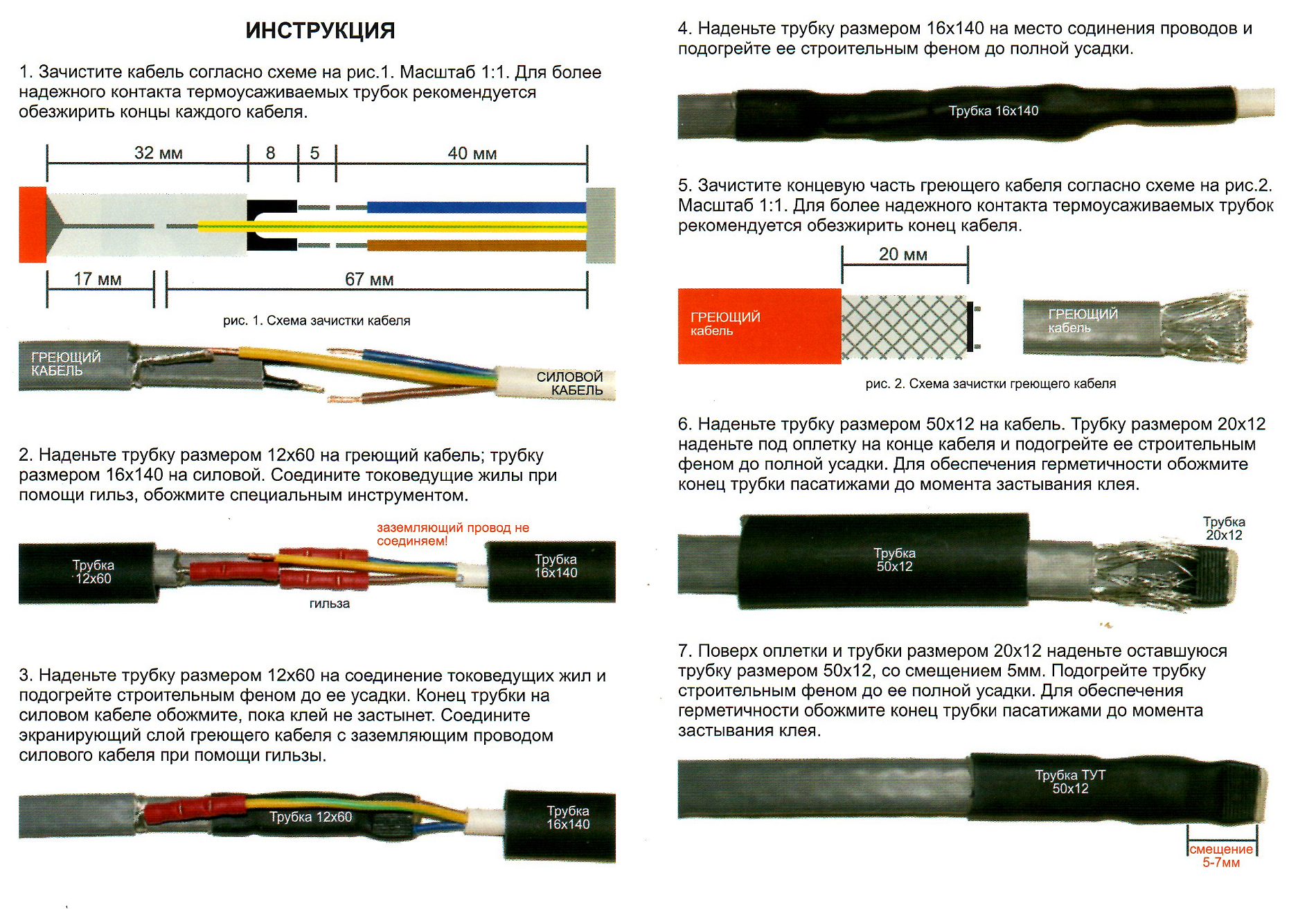

Порядок подготовки и разделки кабеля мало чем отличается от предыдущего способа. Снимаем внешнюю изоляцию.

Освобождаем оплетку и скручиваем ее в жгут.

Надрезаем средний слой и добираемся до матрицы. После чего освобождаем медные жилы, а середину матрицы удаляем.

Наносим силиконовый герметик на место разделки и натягиваем на жилы концевую “перчатку”.

Вместо такой спецперчатки можно использовать термотрубки. Две узкие одеваете на каждую жилу, а затем одну широкую поверх них.

После термоусадки промежуток между жил поджимаете тонкогубцами, чтобы выступивший клей надежно загерметизировал стык.

На заземление также натягивается трубка.

После этого все жилки и оплетка прессуются втулочными наконечниками.

Греющий кабель заводится в распредкоробку, а сама она через Г-образный уголок хомутами крепится на трубе.

Питание к распредкоробке должно подаваться через УЗО с током утечки на 30мА. От коротких замыканий и перегрузок кабель защищается автоматом типа “С”.

А еще лучше сразу монтировать дифф.автомат.

Номинал выбирайте исходя из мощности обогрева. Помимо мощности не забудьте правильно подобрать сечение силового кабеля 220V. Ранее указанного минимального размера в 1,5мм2 может и не хватить.

Ошибка №10
Очень многие забывают про пусковой ток.

Вот замер потребления небольшого отрезка греющего кабеля при пуске в работу и спустя пару минут.

Потребление саморега в самом начале кратковременно подскакивает в три раза. Например, кабель мощностью в 40Вт/м и длиной 80 метров, может показать первоначальную нагрузку под 6кВт!

Перед непосредственным подключением всегда должна производиться проверка сопротивления изоляции. При испытательном напряжении 2500В, нормируемое сопротивление должно быть не менее 10мОм.

Изоляция проверяется между:

оплеткой и трубой

оплеткой и рабочими жилами

Принцип работы

Принцип работы саморегулирующегося проводника заключается в движении электрической энергии по нагревательным жилам. Это приводит к повышению температуры и, соответственно, сопротивления.

Давайте посмотрим, как работает кабель:

1. Саморегулирующая матрица — большое количество сопротивлений, которые включены параллельно между греющими жилами, при подаче напряжения нагреваются. Это приводит к расширению материала, что нарушает контакты между токопроводящими частицами, тем самым уменьшается объём поступаемого тока и теплоотдача.
2. При смене температурного уровня обогреваемого участка, меняется сопротивление матрицы, и количество тепла, которое отдаёт нагреватель.

Монтаж греющего кабеля внутри трубы

При прокладке трубопровода необходимо предусмотреть участок для установки нагревательного элемента. Как правило, в конце секции устанавливается тройник, а кабель устанавливается в один из его выходов с помощью специального уплотнительного устройства — сальника, который должен быть в комплекте.

Для установки греющего кабеля внутри трубы устройство должно соответствовать определенным критериям:

• -Изделие не должно выделять вредных компонентов.
• Он также должен обладать высокой степенью электрозащиты
• .Герметичная конструкция.

Для монтажа внутри трубы, необходимо приобрести специальный кабель, который можно использовать в таких условиях —  со специальной изоляцией и круглым сечением. В комплект должны входить — резьбовые втулки и шайбы с коническим или цилиндрическим резиновым уплотнением между ними.

1. Перед прокладкой кабеля необходимо сразу же установить все втулки и шайбы на кабель в требуемом порядке в соответствии с инструкцией, и только после этого подключить «холодные» провода.
2. Затем кабель очень аккуратно вставляется в корпус трубы на нужную длину.
3. Необходимо следить за тем, чтобы таким образом нагревались только прямые участки труб или с минимальными изгибами, которые не будут препятствовать свободному прохождению кабеля.
4. Ни в коем случае не прокладывайте кабель через клапаны, краны, задвижки или соединительные секции.
5. После установки кабеля на место узел сальника полностью закрепляется болтами и зажимается для предотвращения утечки в системе водоснабжения.

Рассмотрим устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

Металлический проводник для подогрева водопроводной сети. Является основным элементом всей конструкции Жилы подогревающего электрического кабеля, покрытые теплостойкой ПВХ (поливинилхлоридной изоляцией). Внутренний слой изоляции покрывает защита из фторсодержащего полимера устойчивого к гидролизу.
Все проводники заключены в защитный экран в виде сетки из меди, предохраняющий провод от внешних помех. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды. Конструкция кабеля может незначительно отличаться, ниже представлен другой вариант устройства.

Так же теплый кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в трубопровод с питьевой водой.

Это позволяет контролировать температуру внутри водопровода без участия человека. Если показатели температуры превышают заданные параметры, то систему отключает автомат. Эти особенности устройства позволяют предотвратить перегрев и экономно потреблять электроэнергию.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества

1. Надежная работа.
2. Высокая безопасность.
3. Возможность использования прогревочного кабеля как внутри внутри, так и на внешней части.
4. Простой монтаж и эксплуатация.
5. Возможность экономии электроэнергии посредством автоматики — саморегулирующая способность.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6
При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Применение

Где применяются кабельные системы обогрева?

Вот наиболее типичные области их бытового применения:

Электрические теплые полы с укладкой кабеля в стяжку или под кафель, в слой плиточного клея;

Теплый пол на лоджии

• Защита открытых площадок (спортивных, детских, парковок для автомобилей и т.д.) от образования ледяного и снежного наката;
• Системы обогрева кровель и водостоков. Они предотвращают замерзание желобов в межсезонье и скопление на крыше опасного количества снега;

Обогрев скатов кровли и водосточных желобов

• Обогрев водопроводов и канализации при их открытой прокладке или укладке в грунт выше уровня промерзания;
• Обогрев емкостей (накопительных баков для воды, септиков и т.д.).

Кабельный обогрев резервуаров
