Схема подключения и пошаговая инструкция по установке
Прибор устанавливается на одноклавишном или двухклавишном выключателе. Ставится в разрыв цепи между переключателем и светильником. К белым проводам подключается сеть, к черным – нагрузка.
Если в доме ставится светоакустический выключатель (САВ) по схеме с двумя люминесцентными лампами, порядок действий следующий:
- подключить провода белого цвета к электросети, черного – к нагрузке ламп;
- соединить белые провода с фазой и нулем с помощью клемм;
- подсоединить черные провода к лампам светильника, которые подключены параллельно друг другу;
- отключить классический одноклавишный выключатель;
- поставить подходящую силу звука;
- настроить датчик звука.
Разновидности акустических выключателей и схемы для сборки своими руками
Принцип работы
Выключатели света по хлопку представляют собой одну из разновидностей устройств для дистанционного управления освещением. В этом случае сигналом для изменения статуса освещения является резкий звук в виде хлопка в ладоши. Разумеется, что непременным элементом такой схемы управления является микрофон
При изготовлении устройства самостоятельно вовсе не обязательно бежать в магазин за такой важной деталью. Можно использовать устройства со старых телефонов, магнитофонов, наушников и прочих приборов, связанных с применением чувствительных к звуковым колебаниям элементов
Алгоритмом работы предусмотрено включение света при хлопке и выключение по следующему такому же сигналу.
Подобные устройства рекомендуется устанавливать в сравнительно тихих комнатах, таких как спальни, кладовки, подвалы и тому подобных. Использование в офисах, магазинах или производственных помещениях нерационально.
Диммерный акустический выключатель
Оптико-акустический выключатель для скрытой проводки
Диммирование – это регулировка нагрузки, которую потребляет прибор. С помощью диммеров можно плавно включать свет, регулировать яркости светодиодной лампы или лампочки накаливания. Не применяется для люминесцентной лампы. Также диммерные устройства могут применяться для регулировки температурного режима в утюгах, паяльниках, чайниках и других бытовых приборах.
Оптико-акустический выключатель нужен для диммерного включения электричества. Принцип работы микросхемы следующий:
- сигнал в виде звука попадает на микрофон;
- звук переводится в импульс;
- импульс отправляется на микроконтроллер и проходит через усилитель, заряжая конденсатор;
- достигается заряд большой величины, после чего переключается компаратор;
- ноль на выходе меняется на импульс;
- активируется транзитный генератор, который направляет импульсы;
- открывается симистор, через который проходит питание на светильник;
- конденсатор теряет уровень напряжения;
- на симистор подается сигнал с возрастающим фазовым замедлением;
- плавно включается свет.
Если правильно подобрать все номиналы компонентов, светильник выключается с паузой до 3 минут. Для работы диммера нужна лампа с мощностью не ниже 40 Вт. Напряжение на оптико-акустическом переключателе плавно изменяется в диапазоне от 0 до 220 В.
Преимущества:
- благодаря плавному включению увеличивается срок службы лампы;
- возможность создания освещения нужной яркости в определенном месте;
- возможность управления светом с помощью интеллектуальных систем.
К недостаткам можно отнести невозможность размыкать сеть в случае короткого замыкания и отсутствие защитной функции от перегрузок.
Подключение и монтаж
Устройство монтируется на одноклавишном или двухклавишном выключателе таким образом, чтобы он получал питание от сети напряжением 220 вольт. Это можно сделать следующим образом:
- Типовая схема подключения лампочки выглядит так: питание на выключатель производится от щитка через распределительную коробку. Нейтральный провод подаётся к источнику света и параллельно подсоединяется к выключателю;
- Нужно разорвать цепь питания к клавишному выключателю и в разрыв установить акустический прибор. Контроллер устанавливается в корпус светильника;
- Чаще выключатель снабжён двумя парами проводов белого и чёрного цвета. Электропитание подаётся по белым, нагрузки подключаются чёрными. Соединение лучше произвести клеммами или просто обмоткой. Пайка в таких схемах не применяется.
Схема акустического датчика (звуковое реле) на микросхемах CD4069, CD4020
Этот датчик можно применить в системе автоматического управления освещением, чтобы по его сигналу включать свет, если в помещении кто-то ходит или разговаривает, по хлопку в ладоши, или в охранной системе, чтобы реагировать на шум в том месте, где шума быть не должно, да и много других применений ему можно найти.
Главной особенностью датчика является то, что его усилительные каскады выполнены на логических инверторах микросхемы CD4069, переведенных в аналоговый усилительный режим. Этот датчик – ещё одна демонстрация того, как логические микросхемы могут работать в аналоговом режиме.
Схема акустического сенсора
Чувствительный элемент датчика -микрофон М1. Здесь используется миниатюрный микрофон от диктофона, он электретный, к сожалению, тип его не известен (маркировка отсутствует), но с большой степенью достоверности можно утверждать, что здесь можно применить практически любой стандартный электретный микрофон с двумя выводами и встроенным усилителем.
Питание на микрофон поступает через блокирующую RC-цепочку R1-C1, резистор R2 служит нагрузкой его встроенного усилителя. Сигнал через конденсатор С2 поступает на подстроечный резистор R3, которым можно регулировать чувствительность датчика в целом.
Далее, сигнал поступает на усилитель НЧ, выполненный на логических элементах D1.1-D1.3 микросхемы CD4069. Для того чтобы данные элементы работали в усилительном аналоговом режиме цепь из трех последовательно включенных элементов охвачена обратной связью, состоящей из резисторов R4 и R5. Теоретически, коэффициент усиления этого усилителя будет равен делению R5 на R4.
На самом деле, он будет существенно ниже. На элементе D1.4 сделан еще один усилитель, данный элемент в аналоговый режим переведен цепью обратной связи, состоящей из резистора R6.
При наличии достаточного уровня громкости, этот усилитель переходит в режим ограничения и на его выходе появляются хаотические импульсы логической амплитуды, которые через конденсатор С5 поступают на вывод 11 счетчика D2. Цепь C5-R7 эти импульсы преобразует в положительные, и первый же из них устанавливает счетчик D2 в нулевое положение.
Исходным, является такое положение счетчика D2, в котором на его старшем выходе (вывод 3) присутствует логическая единица. При этом, высокий логический уровень с вывода 3 D2 через диод поступает на вывод 13 D1.5. А на элементах D1.5 и D1.6 выполнен мультивибратор, генерирующий импульсы, поступающие на счетный вход счетчика D2 (на его вывод 10).
Пока на вывод 13 D1.5 через VD1 проходит логическая единица, мультивибратор D1.5- 1.6 заблокирован, и импульсы не генерирует.
Если же, уровень звука достаточный для срабатывания датчика, то амплитуда импульсов с выхода D1.4 будет достаточной для обнуления счетчика D2. При этом, на его всех выходах, в том числе и на старшем, устанавливается логический ноль. При этом, диод VD1 закрывается и перестает влиять на вход логического элемента D1.5.
Мультивибратор D1.5-D1.6 запускается и генерирует импульсы, поступающие на вход «С» D2. А логический ноль на выводе 3 D2 зажигает индикаторный светодиод, и служит сигналом к тому, что датчик сработал.
Рис. 1. Принципиальная схема акустического датчика (звукового реле) на двух микросхемах.
Дальше ситуация может развиваться двумя путями. Если звук прекратился, то счетчик D2 посчитает импульсы, генерируемые мультивибратором D1.5-D1.6, и, примерно через 15 секунд, на его выводе 3 установится логическая единица. Светодиод погаснет, а диод VD1 выключит мультивибратор.
Если звук не прекращается, или повторяется чаще, чем один раз в 15 секунд, то счетчик D2 будет периодически обнуляться импульсами с выхода D1.4, и состояния с единицей на выводе 3 не достигнет.
Таким образом, ноль на выводе 3 D2 присутствует столько времени, сколько звучит звук, раздающийся с интервалами не реже чем 15 секунд, плюс еще 15 секунд. Например, если этот датчик должен управлять лампой по хлопку в ладоши, то после каждого хлопка свет будет гореть 15 секунд.
Время 15 секунд некритично, его можно изменить как угодно, для этого нужно изменить соответствующим образом частоту импульсов, генерируемых мультивибратором на D1.5-D1.6 подбором сопротивления R8 или емкости С6.
Детали и их замена
Светодиод HL1 нужен только для демонстрации работы датчика, в реальном устройстве его можно исключить из схемы.
Микросхему CD4069 можно заменить любой из «. 4069» или отечественным аналогом К561ЛН2. Микросхему CD4020 можно заменить любой из «. 4020» или отечественным аналогом К561ИЕ16.
Напряжение питания может быть от 5 до 15V, но нужно учитывать, что при увеличении напряжения питания усилительные свойства усилительных каскадов на основе инверторов микросхемы CD4069 снижаются.
Обзор цен
Купить хлопковый выключатель можно в любом городе, цена устройства зависит от марки и его характеристики. Хорошие отзывы про Экосвет, PIC (плата 12F683), Claps и Qusun. Рассмотрим стоимость модели Экосвет- Х-200-Л.
Питается он от источника постоянного тока, напряжением от 5 до 12 вольт. Детали доступные и не дорогие, их можно приобрести в любом радиомагазине. Лично я использовал детали, которые выпаял из старых плат. Схема действительна проста, и даже если вы мало знакомы с радиоэлектроникой то руководствуясь данной статьёй, вы сможете собрать данный прибор.)
Изначально, я нашел данную схему без какого либо описания и естественно печатной платы не было, поэтому мне пришлось составить её самому, дабы облегчить процесс сборки себе и конечно вам, так что пользуйтесь. Скачать печатную плату

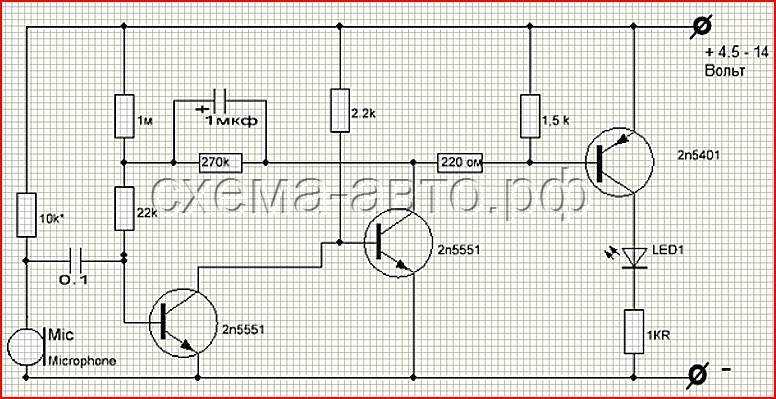

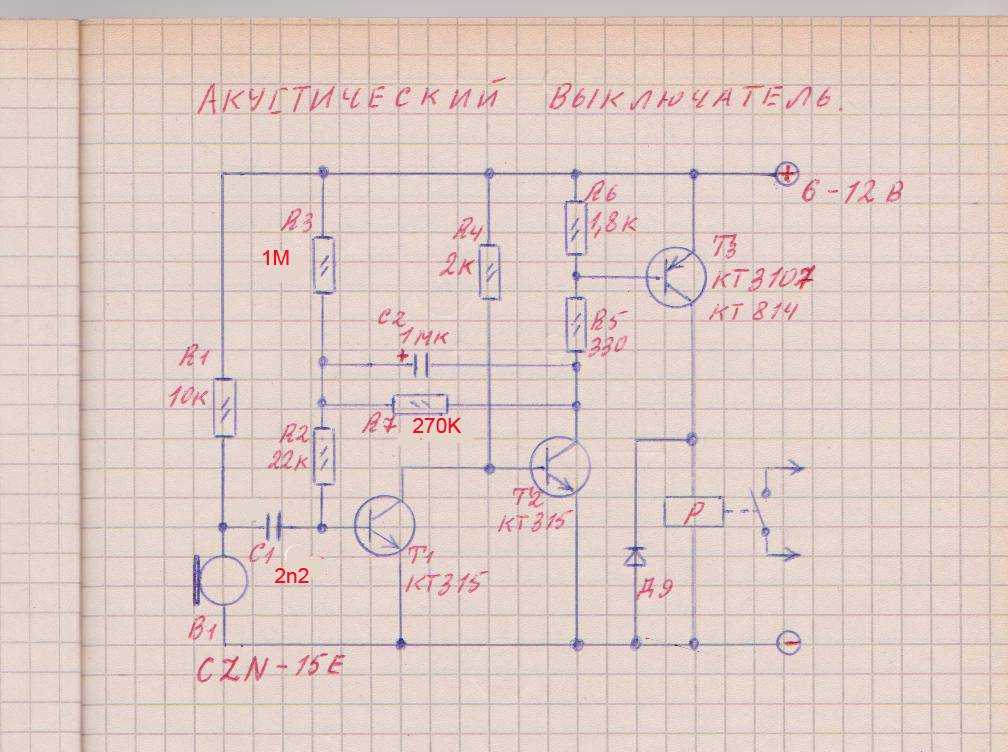

Схема акустического выключателя:

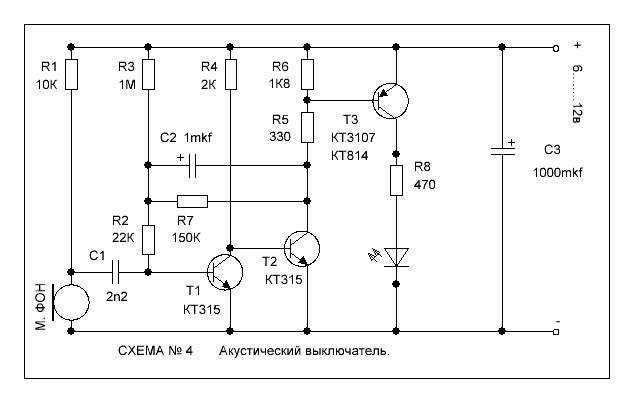

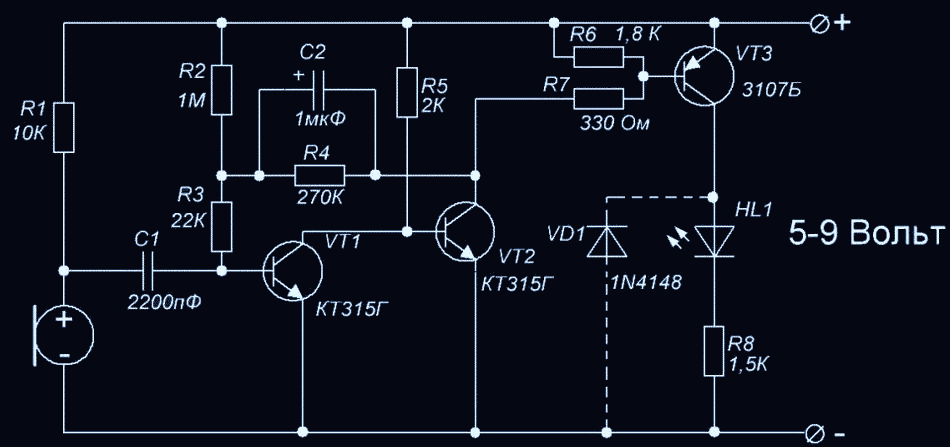

Схема состоит из микрофонного усилителя, который собран на двух транзисторах КТ315 и силовой части, на транзисторе КТ3107 (BC557). Для увеличения чувствительности микрофона, можно использовать более мощные транзисторы, например КТ368 и ему подобные. В силовой части так же достаточна широкий выбор аналогов, подойдут практически любый транзисторы PNP структуры, к примеру КТ814 или КТ818, тут нужно в первую очередь смотреть на мощность используемого источника питания.
Список деталей акустического выключателя:
Итак, для начала необходимо изготовить печатную плату
Обратите внимание, в печатной плате есть отверстия для диода VD1, так как я планирую управлять комнатным освещением и в качестве нагрузки, будет использоваться реле на 12 вольт. Диод нужен для защиты транзистора VT3 от ЭДС катушки реле
Если вы собираетесь подключать к выключателю лёгкую нагрузку, то его можно заменить перемычкой.
После изготовления платы, насверлите отверстия и пролудите её. Откройте печатку в программе sprint-layout 6.0 и смотря на расположения деталей, припаяйте их на свои места.
Наш акустический выключатель готов! Теперь хочу рассказать о небольшом нюансе, в схеме используется резистор R8 на 1.5 кОм, я его заменил и поставил на 2 Ом, так как напряжение на выходе нагрузки сильно падало и реле не срабатывало. Если у вас возникнет такая же проблема, то последуйте этому совету. На этом всё, поделитесь статьёй ниже, если понравилась.
Анализ работоспособности диодов и радиоламп
Радиолампы представляют собой ламповые диоды, использовавшиеся ранее в электронном оборудовании. В настоящее время они заменены полупроводниковыми диодами. Тестирование любых видов диодов, в том числе радиоламп, с помощью мультиметра имеет свои особенности.
https://youtube.com/watch?v=O9O2S_tR_lg
Диод имеет два полюса – катод и анод. Если поднести положительный щуп мультиметра (красный) к аноду, а отрицательный (черный) к катоду, ток будет протекать через диод. На экране мультиметра отобразится пороговое напряжение, величина которого может колебаться от 200 до 800 мВ.
Если поменять местами щупы тестера, ток протекать не будет, поскольку диод обладает однонаправленной проходимостью. В случае с радиолампой сопротивление нужно определять между нитью накала, являющейся катодом, и управляющей сеткой.
Существует специальный прибор, называемый тестер ламп. Такие анализаторы, обеспечивающие проверку электроламп, снабжены приспособлениями для испытания вакуума. Эти приборы полезны не только как испытатели, но и как анализаторы для быстрого измерения рабочего режима ламповых элементов любого радиоаппарата.
Испытатель несколько отличается от мультиметра, он больше похож на стенд и позволяет измерять анодно-сеточные характеристики. На нем присутствуют гнезда для лампочек, миллиамперметр, работающий как милливольтметр, а также источники питания. Для любителей старых ламповых приемников тестер становится отличным помощником в работе.
Принцип работы светодиода
Дистанционный выключатель света. Три варианта
В данной статье приведем несколько вариантов схем, при помощи которых можно изготовить дистанционный выключатель света.
Дистанционный выключатель света при помощи ПДУ
Это простая схема для дистанционного включения и выключения любого электрического устройства при помощи обычного пульта дистанционного управления (ПДУ).
Дальность действия дистанционного выключателя составляет около 10 метров. В качестве датчика используется 3-контактный ИК- приемник (TSOP 1738 или его аналог), работающий на частоте 38 кГц. При обнаружении ИК-излучения, на выходе датчика появляется сигнал лог.0, который в свою очередь усиливается транзистором VT1.
С выхода транзистора VT1 усиленный сигнал запускает ждущий мультивибратор на таймере NE555 . Импульс с выход (3) таймера, имеющий длительность в 1 секунду, переключает JK-триггер, чей выход (1) через транзистор (VT2) управляет электромагнитным реле. С каждым новым сигналом от NE555, выход JK-триггера будет изменяться на противоположное состояние.
Светодиод HL1 используются для отображения состояния выходного каскада во время работы устройства. Схема запитана от стабилизатора напряжения 7805. Конденсатор С2 и резистор R4 предназначены для предотвращения ложного срабатывания таймера NE555.
Дистанционный выключатель света по хлопку
Вариант 1
Эта схема дистанционного акустического выключателя предназначена для дистанционного включения / выключения света либо изменения скорости вращения напольного вентилятора. Особенность данного дистанционного выключателя в том, что управление нагрузкой происходит по звуковому сигналу (хлопку). Так же данная схема может быть востребована, в целях безопасности, для бесконтактного включения и выключения электроприборов в помещениях с повышенной влажностью.
Устройство имеет три канала управления, каждый из которых оснащен индикатором на светодиоде. Основу схемы акустического выключателя составляют две микросхемы: таймер NE555 и десятичный счетчик-делитель К561ИЕ8 (аналог CD4017)
Микросхема NE555 в данном случае подключена в режиме ждущего мультивибратора. При изменении сигнала на входе 2 таймера NE555, на его выходе 3 появляется одиночный импульс, после чего ждущий мультивибратор переходит в исходное состояние. С помощью формулы, приведенной ниже, можно длительность выходного импульса:
В то время, когда кто-то хлопает в ладоши, звуковой сигнал при помощи конденсаторного микрофона преобразуется в электрический. Затем этот сигнал поступает на базу транзистора VT1, который в свою очередь запускает ждущий мультивибратор на NE555.
Сигнал с выхода 3 таймера NE555 поступает на счетный вход (вывод 14) микросхемы К561ИЕ8. После получения сигнала тактовой частоты, счет начинается с нуля. С каждым новым входным сигналом (хлопком) происходит последовательное появление сигнала высокого уровня на выходах К561ИЕ8. (Подробное описание К561ИЕ8.)
Поскольку схема имеет три канала для управления, то следующий выход (вывод 10) подключены к выводу обнуления счетчика (вывод 15), и при появлении на выводе 10 лог.1 происходит сброс счетчика, в результате чего все три канала обнуляются и счет начинается снова.
При первом хлопке на вывод 2 будет лог.1 — загорится светодиод HL1 и включится реле К1, при следующем хлопке лог.1 появится уже на выводе 4 — загорится светодиод HL2 и включится реле К2, при этом на выводе 2 будет лог.0 и светодиод HL1 погаснет (реле К1 отключится) и так далее.
Вариант 2
Звуковой сигнал, принятый микрофоном, усиливается микрофонным усилителем на ОУ 741. С выхода ОУ сигнал поступает на вход десятичного счетчика К561ИЕ8, работа которого была описана в предыдущей схеме.
C помощью резистора R3 регулируют чувствительность ОУ 741. Резистор R1 устанавливает чувствительность микрофона. Резистор R4 предназначен для исключения ложных срабатываний счетчика К561ИЕ8. Свечение светодиода HL1 указывает на выключенное состояние нагрузки.
Дистанционный выключатель света на основе лазера

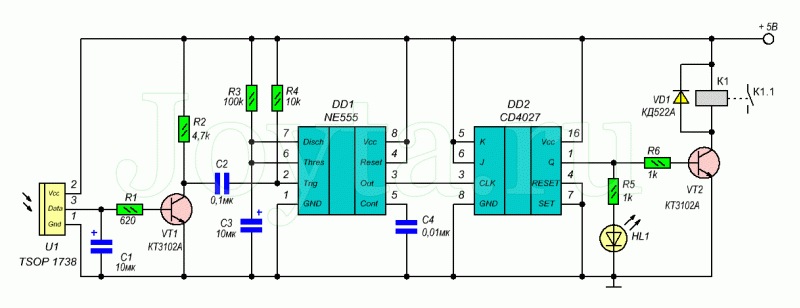

Эта простая схема дистанционного выключателя построена на таймере NE555. В качестве управляющего элемента использована лазерная указка. Эта схема была опробована в работе с расстояния 50 метров и показала хорошие результаты. По большому счету дальность действия зависит от мощности и качества самого лазера. Электрическая схема дистанционного выключателя:
Как правильно осуществить замену счетчика электроэнергии в квартире
Приборы современного поколения более совершенны, чем старые модели, ведь они прорабатывают достаточно большое количество электрической энергии, исключая появление серьезных проблем:
- перепады;
- сбои;
- замыкания и возгорания.
Требования постановления 442 о замене счетчиков электроэнергии
Согласно обновленному постановлению №442 изменены правила контроля рынка с розничной продажей электрической энергии. Документом предписано, что передачу показаний счетчиков электроэнергии, используемых гражданами РФ, следует выполнять с применением исключительно электрических приборов, причем минимально допустимый класс точности устройств – 2,0.
Современные приборы имеют достаточно высокий класс точности
После того как вышло постановление №442, сроки службы электросчетчиков соответствуют длительности межпроверочного интервала – 6 лет. Это значит, что несоответствующим прибором можно пользоваться до первой проверки со стороны инстанций, затем он подлежит замене. На сегодняшний день производство устройств, имеющих класс точности ниже 2,0, останавливается. Также не допускается выполнение ремонта.
С одной стороны, процедура смены учетного оборудования призвана повысить безопасность эксплуатации электричества, с другой же – появляется вопрос, за чей счет производится замена электросчетчиков. С учетом статьи 221 оплата замены выполняется собственником жилого помещения.
Оплата замены электросчетчика производится владельцем квартиры
Существуют обстоятельства, при которых оплата производится муниципальной службой. Это касается тех договоров, полученных при установке счетчиков электроэнергии в квартире, где имеется соответствующая пометка, в противном случае собственник самостоятельно покрывает все расходы.
Сроки эксплуатации электросчетчика в квартире
Эксплуатационный срок службы любого прибора прописывается в техническом паспорте. В течение этого периода, при условии правильных настроек и отсутствия нарушений правил эксплуатации, устройство максимально точно ведет учет израсходованной энергии. Поэтому все данные, полученные в данный период, можно считать достоверными.
Чтобы проверить сроки службы прибора, достаточно заглянуть в технический паспорт. Там находится пометка, отображающая время первой проверки счетчика, выполненной на территории завода-производителя. Чаще всего оборудование считается годным на протяжении 25-30 лет, после чего необходимо выполнить замену устройства.
Счетчик должен соответствовать по мощности силе тока, который проходит в электросетях
Сроки замены электросчетчиков в квартирах устанавливаются после проведения плановой проверки прибора:
При наличии в квартире счетчика классом точности 2,0 или 1,0, то плановую поверку электросчетчиков выполняют каждые 16 лет. В процессе контроля могут быть обнаружены погрешности и какие-либо нарушения. Тогда метрологическая служба порекомендует выполнить замену оборудования. Средние сроки службы подобных устройств – 32 года.
При наличии устройства классом точности 2,5 собственник жилья обязан осуществить замену учетного оборудования после выхода сроков его службы по техническому паспорту. Сигналом к замене также может послужить обнаружение погрешностей в работе прибора.
Замена приборов контроля электроэнергии осуществляется специалистами
Сколько стоит замена электросчетчиков в квартирах
Все процедуры по установке учетного оборудования должны производиться высокопрофессиональными специалистами. Работы с электричеством чрезвычайно сложны и опасны. Электрик должен иметь право осуществлять распломбирование и запломбирование счетчика. Не запрещено пользоваться услугами частных компаний, однако, следует заранее узнать, имеет ли мастер соответствующее разрешение. В противном случае подобные действия могут быть противозаконными.
Стоимость однофазных многотарифных электросчетчиков Меркурий – 1280-1400 руб. Цена аналогичных однотарифных устройств находится в пределах 670-700 руб. К этому добавляется стоимость обслуживания по демонтажу старого устройства, установке нового оборудования и его подключению.
Установка электросчетчиков в квартире: цены на обслуживание:
| Наименование услуги | Цена, руб. |
| Установка однофазного однотарифного оборудования | 1500-2000 |
| Установка однофазного многотарифного оборудования | 1500-2000 |
| Демонтаж прибора | 500 |
| Установка трехфазного оборудования с прямым включением | 2500-3000 |
| Установка/замена оборудования на опоре/столбе | 5000-7000 |
| Демонтаж прибора на опоре/столбе | 35000 |
Описание акустического выключателя
Система состоит из трех основных блоков:
- датчик звука с транзисторным усилителем
- Т-триггер на основе счетчика 4017
- бестрансформаторный источник питания
Благодаря наличию буферного транзистора VT2, после хлопка на резисторе R8, а значит, и на тактовом входе 14 микросхемы 4017 возникает положительный импульс. Он вызывает изменение состояния счетчика, который переключает свечения светодиода с зеленого на красный цвет, а так же через транзистор VT4 включается реле.
Следует обратить внимание, что в данной схеме применен бестрансформаторный блок питания, то есть не имеющий гальванической развязки от сети 220В
Поэтому налаживание и ввод в эксплуатацию выключателя следует соблюдать предельную осторожность.. Последовательный резистор R11 предназначен для защиты выпрямительного моста B1 в случае, если схема подключается к сети в момент, когда амплитудное значение напряжения превысит 300В
Последовательный резистор R11 предназначен для защиты выпрямительного моста B1 в случае, если схема подключается к сети в момент, когда амплитудное значение напряжения превысит 300В.
Без резистора R11, через диоды выпрямительного моста и не заряженные конденсаторы C5, C6 на короткое время может протекать очень большой ток, ограниченный лишь сопротивлением соединений. Резистор R11 ограничивает этот импульс до безопасного значения и защищает остальные электронные компоненты от повреждений.
Для подключения схемы к электрической сети используются всего два разъема. К разъему IN, необходимо подать напряжение от сети (фазировка не имеет значения).
После хлопка и, следовательно, замыкания контактов реле на разъеме OUT появляется напряжение 220В, поэтому к этому разъему следует подключить управляемую нагрузку, например лампу.
Все устройство собрано на двухсторонней печатной плате. Низковольтная часть элементов – SMD. После сборки нужно очень тщательно проверить, все ли элементы установлены правильно, не возникло ли короткое замыкание при пайке. Ошибка может привести к повреждению элементов. Как правило, безошибочно собранная схема из исправных элементов начинает работать сразу.
(289,1 Kb, скачано: 1 353)
Портативный USB осциллограф, 2 канала, 40 МГц….
Управлять освещением можно не только при помощи классических выключателей, но и используя специальные модули, которые позволяют дистанционно включать или выключать свет. Хлопковый выключатель света относится именно к таким устройствам, его можно купить в любом электрическом магазине и установить своими руками.
Счетчики с дистанционным пультом и автоматической передачей данных значений электроэнергии
Счетчик электроэнергии с дистанционным снятием показаний — это инновационная разработка. При выборе среди иностранных производителей следует убедиться, что программное обеспечение счетчика адаптировано под российские электросети. Представляем 6 лучших таких устройств.
Нева 103 1SO 5(60)А/230В
Электрический счетчик с пультом Нева 103 предназначен для измерения активной электрической энергии в однофазных сетях в частных домах, где потребление электроэнергии умеренное. Корпус полностью герметичен, выполнен из прочного пластика, экранирован от электромагнитных полей. Счетчик оснащен электрическим испытательным выходом активной электроэнергии, а линии можно переключать на ДПУ, выполнять перезагрузку счетчика. Предусмотрена установка только на динрейку.
Технические характеристики:
- Тип сети: 1-фазный
- Количество тарифов: 1
- Класс точности: 1
- Принцип работы: электромеханика
- Стоимость: 650 – 800 руб
- Недостатки: нет достаточной информации о параметрах сети

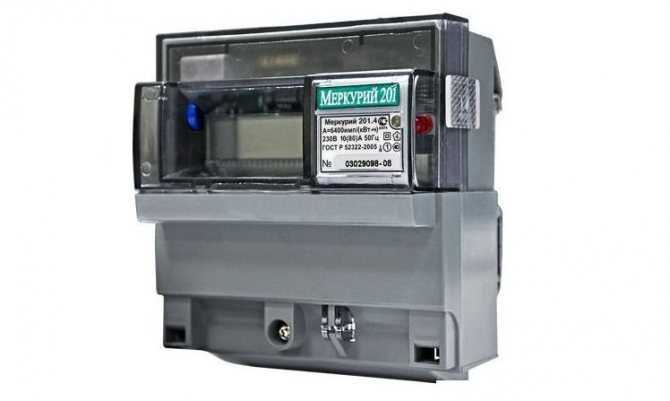

Меркурий 201.2 с ПДУ
Если вам необходим коммерческий учет расхода активной электроэнергии по нескольким потребителям из одного источника, тогда Меркурий 201, это то, что вам надо. Прибор автоматически заносит данные учета в журнал событий. Все действия с функционалом счетчика можно вести дистанционно с ПДУ, к примеру: переключать процентный учет потребляемой энергии, выключать учет и оставлять при этом видимость учета. Одним нажатием кнопки можно полностью выключить или включить электросчетчик.
Технические характеристики:
- Тип сети: однофазный
- Количество тарифов: 1
- Класс точности: 1
- Принцип работы: электронный
- Цена: 800 – 1400 руб
- Недостатки: не обнаружено

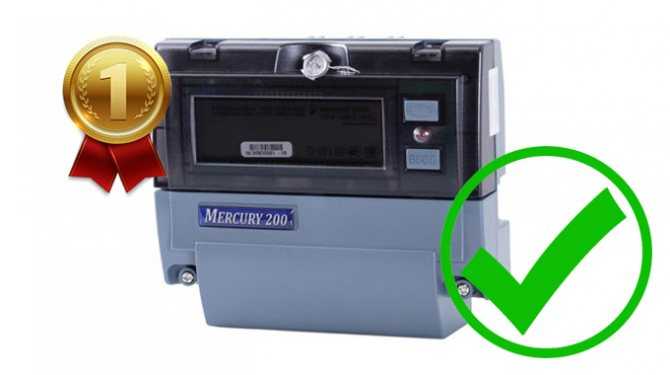

Меркурий 200 02
Электросчетчик Меркурий модель 200 02 1-фазный (двухфазный) 2-тарифный. Все данные архивируются в журнале событий, а управление функционалом можно осуществлять дистанционно. Счетчик адаптирован для работы с системой АСКУЭ. На ПДУ можно переключать учет электроэнергии по установленным процентам, а также выполнять перезагрузку счетчика.
Технические характеристики:
- Тип сети: однофазный
- Количество тарифов: 2
- Класс точности: 1
- Принцип работы: электронный
- Стоимость: 1500 – 1900 руб
- Недостатки: не рассчитан на большую силу тока
Энергомера CE-300 R-31
Модель CE-300 предназначена для работы в трехфазной сети с силой тока 50 А. Это вполне достаточно для дома с умеренным потреблением энергии. Все нужные данные по сети и функционалу устройства выводятся на ЖК-дисплей. Имеется дублирующая светодиодная индикация. На ПДУ можно переключать учет электроэнергии по установленным процентам, а также выполнять перезагрузку счетчика.
Технические характеристики:
- Тип сети: 3-фазный
- Количество тарифов: 1
- Класс точности: 1
- Принцип работы: электронный
- Стоимость: 3300 – 3600 руб
- Недостатки: завышенная цена
Вектор 3-АМ-01
Это один из лучших электрических счетчиков, о чем свидетельствуют многочисленные отзывы о нем. Он предназначен для учета электроэнергии в сети 380 В с силой тока 100 А. В счетчике имеется защита от постороннего доступа к функционалу, реверсная блокировка, телеметрический выход, PLC-модем. На ПДУ можно дистанционно переключать проценты учета потребляемой энергии.
Технические характеристики:
- Тип сети: трехфазный
- Количество тарифов: 1
- Класс точности: 1
- Принцип работы: электронный
- Стоимость: 2800 – 3000 руб
- Недостатки: однотарифный

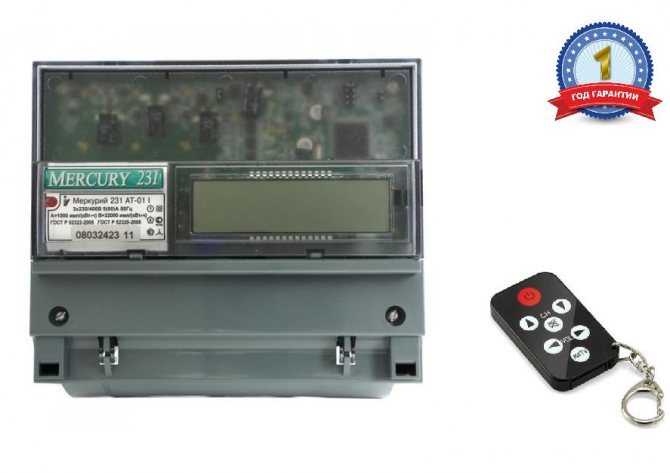

Меркурий 231-АТ
Если у вас в гараже налажен круглосуточный бизнес, то Меркурий 231-АТ — лучший двухтарифный счетчик. Он предназначен для работы в сети 380 В с силой тока до 60 А. На ПДУ можно переключать учет электроэнергии по установленным процентам, а также выполнять перезагрузку счетчика. В плане соотношения цены/качество, это самый рациональный вариант для большого хозяйства в частном доме.
Технические характеристики:
- Тип сети: трехфазный
- Количество тарифов: 2
- Класс точности: 1
- Принцип работы: электронный
- Стоимость: 2600 – 3200 руб
Применение хлопкового выключателя
Акустический (или хлопковый) выключатель создан для управления электричеством в различных помещениях дистанционно, то есть не прикасаясь непосредственно к тумблеру. Данное приспособление действует по хлопку в ладоши. Помимо источников освещения акустический регулятор может активировать катушки контакторов, преобразователи тока, климатические системы и иное электрическое и электронное оборудование — главное, чтобы хватало мощности.
Акустические выключатели в жилых помещениях
Звуковые выключатели оптимально подходят для сравнительно тихих помещений в доме: спален, библиотек, кабинетов, кладовых, погребов. Установка подобного устройства в спальне позволит вам не вставать с кровати для выключения света после того, как вы почитаете на ночь любимую книгу и удобно устроитесь под одеялом. Чтобы комната погрузилась в уютный, обволакивающий мрак, нужно просто похлопать в ладоши.
Установка хлопкового выключателя в спальне позволяет не вставать с кровати для выключения света
Монтировать подобные приборы в шумных местах и помещениях нецелесообразно, поскольку посторонние звуки будут регулярно провоцировать несанкционированную активацию устройства. В связи с этим звуковой выключатель не подходит для офисных и рабочих помещений, для кухонь, столовых и гостиных.
Хлопковый выключатель очень пригодится в быту людям, передвигающимся на инвалидной коляске, также он будет полезен детям. Как правило, в целях безопасности в детских комнатах электроустройства располагают на высоте 1,7 м. Для того чтобы самостоятельно включить или выключить свет, ребёнку приходится вставать на табуретку, а это также небезопасно: малыш может потерять равновесие и упасть. Если вы установите хлопковый выключатель, ребёнок не будет каждый раз к вам обращаться с просьбой включить или погасить свет. Он просто хлопнет в ладоши и от этого свет зажжётся или погаснет.
Освещение межэтажного пространства
При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами. Для этого он должен быть снабжён фотореле. Восприимчивость датчика движения контролируется делителем напряжения с резистором, создающим фотодиод. Если использование датчика движения не принципиально, его можно отключить. Для этого необходимо выставить резистор на самое низкое значение.
При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами

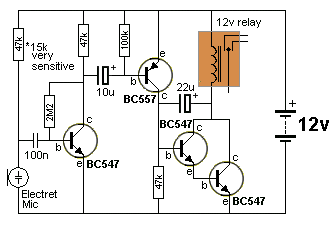

При освещении межэтажного пространства можно использовать микросхему К176ЛА7. При её применении автомат активации электричества не дребезжит на верхних и нижних показателях. С помощью электретного микрофона принимается акустическая волна и трансформируется в электрический импульс. Затем за счёт применения трехэлектродных транзисторов импульс принимают логические участки микрочипа, производящие сигнал продолжительностью до 10 секунд. В эти 10 секунд лампа находится в активированном, т. е. включённом состоянии. Чтобы её отключить на светлое время суток, нужно подать сигнал с выхода элемента.
